البثق الدقيق

📅 آخر تحديث: ٢٦ يوليو ٢٠٢٦
✍️ نُشر في: ٢٦ يوليو ٢٠٢٦
📷 يحتوي على 4 صور
الموسوعة الحرة

البثق الدقيق هو عملية تشكيل دقيق تتم على نطاق دون المليمتر. وكما هو الحال في البثق التقليدي ، يُدفع المادة عبر فتحة القالب، ولكن المقطع العرضي للمنتج الناتج يمكن أن يمر عبر مربع طول ضلعه 1 مم. وقد طُوّرت العديد من عمليات البثق الدقيق منذ أن طُرحت فكرة التشكيل الدقيق في عام 1990. [ 1 ] [ 2 ] [ 3 ] وقد طُرحت في البداية عمليات البثق الدقيق الأمامي (حيث يتحرك المكبس والقطعة المعدنية في نفس الاتجاه) والخلفي (حيث يتحرك المكبس والقطعة المعدنية في اتجاهين متعاكسين)، ثم تطورت لاحقًا طرق البثق الأمامي باستخدام قضيب والخلف باستخدام كوب، وطرق البثق باستخدام كوب مزدوج. [ 2 ] [ 4 ] وبغض النظر عن الطريقة، فإن أحد أكبر التحديات التي تواجه إنشاء آلة بثق دقيق ناجحة هو تصنيع القالب والمكبس. "إن صغر حجم القالب والمكبس، إلى جانب متطلبات الدقة العالية، يتطلبان عمليات تصنيع مناسبة." [ ٢ ] بالإضافة إلى ذلك، وكما أشار فو وتشان في مراجعة تقنية حديثة عام ٢٠١٣، لا تزال هناك عدة قضايا يجب حلها قبل أن يتم تطبيق تقنيات البثق الدقيق وغيرها من تقنيات التشكيل الدقيق على نطاق أوسع، بما في ذلك حمل التشوه والعيوب ، واستقرار نظام التشكيل، والخواص الميكانيكية، وغيرها من التأثيرات المتعلقة بالحجم على بنية البلورات (الحبيبات) وحدودها. [ ٢ ] [ ٣ ]

التطوير والاستخدام

يُعدّ البثق الدقيق امتدادًا للتشكيل الدقيق، وهو علم كان في بداياته مطلع التسعينيات. في عام ٢٠٠٢، أشار إنجل وزملاؤه إلى أنه حتى ذلك الحين، لم تُجرَ سوى تجارب بحثية قليلة تتضمن عمليات السحب العميق الدقيق والبثق، مُعللين ذلك بمحدودية القص على القوالب المعدنية وصعوبات تصنيع الأدوات والتعامل معها. [ ١ ] وبحلول منتصف العقد الأول من الألفية الثانية، كان الباحثون يعملون على قضايا مثل تدفق القوالب المعدنية، والاحتكاك البيني، وقوة البثق، وتأثيرات الحجم، "الانحرافات عن النتائج المتوقعة التي تحدث عند تقليل أبعاد قطعة العمل أو العينة". [ ٢ ] ومؤخرًا، ساهم البحث في استخدام مواد فائقة النعومة عند درجات حرارة تشكيل أعلى وتطبيق الاهتزازات فوق الصوتية على العملية في تطوير هذا العلم. [ 3 ] [ 4 ] مع ذلك، قبل البدء بالإنتاج الكمي للأجزاء الدقيقة مثل الدبابيس والبراغي والمثبتات والموصلات والمآخذ باستخدام تقنيات التشكيل الدقيق والبثق الدقيق، يلزم إجراء المزيد من الأبحاث حول إنتاج القوالب ونقلها وتحديد موضعها وإخراجها. [ 3 ] [ 4 ]

كما طُبقت تقنيات البثق الدقيق على بثق السيراميك الحيوي والبلاستيك ، وعلى تصنيع مكونات الأجهزة الطبية القابلة للامتصاص والزرع ، بدءًا من الدعامات القابلة للامتصاص الحيوي وصولًا إلى أنظمة إطلاق الأدوية المتحكم بها . [ 5 ] [ 6 ]

عمليات البثق الدقيق

مجموعة قوالب بثق الألومنيوم توضح المكونات الذكرية والأنثوية المستخدمة في تشكيل الأنابيب.
مجموعة قوالب بثق الألمنيوم المكونة من قطعتين والتي تستخدم لتشكيل الأنابيب، توضح الدقة المطلوبة على نطاقات دون المليمتر.

على غرار عمليات البثق التقليدية على المستوى الكلي، وُصفت على مر السنين عدة عمليات بثق دقيقة مماثلة. كانت أبسط هذه العمليات هي البثق الدقيق الأمامي (المباشر) والبثق الدقيق الخلفي (غير المباشر). في البثق الدقيق الأمامي، يتحرك كل من المكبس (الذي يدفع القطعة المعدنية للأمام) والقطعة المعدنية في نفس الاتجاه، بينما في البثق الدقيق الخلفي، يتحرك المكبس والقطعة المعدنية في اتجاهين متعاكسين. وقد طُبقت هذه العمليات في تطبيقات متخصصة مثل تصنيع القطع المعدنية الدقيقة، والدبابيس النحاسية الدقيقة، وأعمدة التروس الدقيقة، والمكثفات الدقيقة. [ 2 ] [ 4 ] ومع ذلك، طُبقت عمليات أخرى على البثق الدقيق، بما في ذلك بثق القضيب الأمامي والكأس الخلفي، وبثق الكأس المزدوج (أحدهما أمامي والآخر خلفي). [ 4 ]

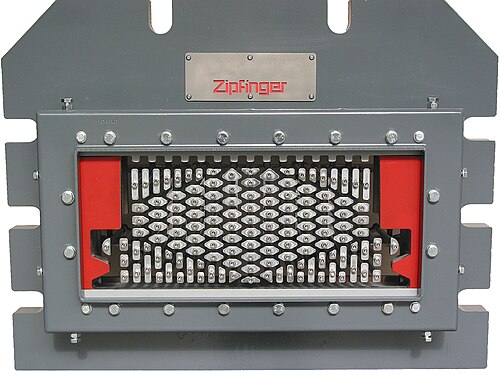

مجموعة أدوات قالب البثق توضح بنية الأدوات بالتفصيل.
صورة لأداة تشكيل القوالب بالبثق، توضح الدقة المطلوبة لتصنيع أدوات التشكيل الدقيق.

تحديات الأدوات والتصنيع

يُعدّ صعوبة إنتاج وصيانة الأدوات اللازمة أحد العوامل الرئيسية التي تحدّ من انتشار استخدام تقنية البثق الدقيق. إذ يجب تصنيع القوالب والمكابس على مستوى المليمتر الفرعي بدقة تصل إلى الميكرومتر، وهو ما يتطلب عمليات تشغيل عالية الدقة، أو عمليات تشغيل بالتفريغ الكهربائي الدقيق، أو تقنيات مدعومة بالليزر. [ 7 ] ويُصبح تآكل الأدوات مشكلةً كبيرة، حيث يؤدي صغر حجم أسطح التشكيل إلى زيادة الإجهاد الموضعي وتسريع تدهور المادة. ويجري اختبار أساليب جديدة، مثل طلاء القوالب بأغشية صلبة واستخدام فولاذ أدوات فائق النعومة، لإطالة عمر الأدوات. [ 8 ]

يتمثل تحدٍ آخر في مناولة وتحديد موضع القطع المعدنية. فعلى هذه المقاييس الصغيرة، قد يؤدي أي انحراف ولو بسيط (بضعة ميكرونات) إلى عدم ملء تجويف القالب بشكل كامل أو إلى كسر مبكر لقطعة العمل. [ 9 ] ويجري تطوير أنظمة تحديد المواقع الدقيقة الآلية وآليات التغذية الراجعة المتقدمة من أجهزة الاستشعار لتحسين دقة المحاذاة. كما يبحث الباحثون في تقنيات التشحيم، إذ قد لا تعمل مواد التشحيم التقليدية بكفاءة عندما تصبح نسبة مساحة السطح إلى الحجم كبيرة جدًا. [ 10 ]

رسم تخطيطي يوضح عملية البثق ذات الخمس طبقات وتفاصيل القالب المرتبطة بها.
رسم تخطيطي لتقنية البثق متعدد الطبقات، يوضح مدى تعقيد تصميم القوالب المتعلقة بأدوات البثق الدقيق.

تشمل الجهود المبذولة للتغلب على صعوبات الأدوات والمناولة هذه دمج تقنية البثق الدقيق في أنظمة التشكيل واسعة النطاق، بحيث يمكن تحضير القوالب ونقلها تلقائيًا بين المراحل. وقد اقتُرح هذا النوع من إعداد التصنيع الهجين كوسيلة لجعل إنتاج الأجزاء الدقيقة أكثر اقتصادية للتطبيقات الصناعية. [ 11 ]

نقاط القوة والقيود

تشمل مزايا البثق الدقيق مقارنةً بعمليات التصنيع الأخرى قدرته على إنتاج مقاطع عرضية بالغة التعقيد، والحفاظ على الخصائص الكيميائية، وتحسين الخصائص الفيزيائية، ومعالجة المواد الحساسة أو التي تعتمد على خصائص فيزيائية أو كيميائية. [ 2 ] [ 3 ] [ 5 ] [ 6 ] ومع ذلك، فإن للبثق الدقيق بعض القيود، وإن كانت تتعلق في المقام الأول بالحاجة إلى تحسين هذه العملية الحديثة نسبيًا. وقد وصفها ديكسيت وداس على النحو التالي في عام 2012:

مع تصغير الأبعاد وزيادة التعقيد الهندسي للأجسام، قد لا تتمكن التقنيات والأنظمة المتاحة حاليًا من تلبية احتياجات التطوير. لذا، لا بد من تطوير أجهزة قياس ومبادئ وأدوات جديدة، بالإضافة إلى قواعد التفاوتات والإجراءات اللازمة. ستكون قواعد بيانات المواد، التي تتضمن معلومات تفصيلية عن مختلف المواد وخصائصها/خصائص أسطحها، بما في ذلك البنى المجهرية وتأثير الحجم، مفيدة للغاية في ابتكار المنتجات وتصميم العمليات. يلزم إجراء المزيد من الدراسات حول التآكل الدقيق/النانوي وأضرار/أعطال أدوات التصنيع الدقيق . يجب تحديد حدود التشكيل لأنواع مختلفة من المواد على المستوى الميكروي. كما يجب دمج اعتبارات أكثر تحديدًا في تصميم الآلات المصغرة للتشكيل الدقيق لتلبية التطبيقات والمتطلبات الهندسية. [ 2 ]

التطبيقات

تم تطبيق تقنية البثق الدقيق في العديد من الصناعات، متجاوزةً نطاق استخدامها الأصلي في تصنيع الأجزاء المعدنية الدقيقة. ففي القطاع الطبي، تُمكّن هذه التقنية من إنتاج أنابيب دقيقة للقسطرات والدعامات وأنظمة توصيل الأدوية، بأقطار تصل إلى 0.1 مليمتر وسماكات جدارية أقل من 0.05 مليمتر. [ 12 ] كما تُستخدم البوليمرات القابلة للامتصاص الحيوي المُنتجة بتقنية البثق الدقيق في غرسات إطلاق الأدوية المُتحكم به، وفي الدعامات المؤقتة لهندسة الأنسجة . [ 13 ]

في مجال الإلكترونيات الدقيقة ، تُستخدم عملية البثق الدقيق للمعادن لإنتاج الموصلات والدبابيس ومحاور التروس الدقيقة ذات التفاوتات الضيقة. ويجري حاليًا دراسة موصلات النحاس والألومنيوم المصنعة بتقنية البثق الدقيق لاستخدامها في المبادلات الحرارية المصغرة وأجهزة التبريد ذات القنوات الدقيقة. [ 14 ]

صورة مقرّبة للشكل المقطوع في قالب البثق، توضح زوايا السحب وتفاوت سمك الجدار
صورة مقربة لملف تعريف قالب البثق، توضح هندسة الجدار وزوايا السحب - مفيدة لتوضيح التفاوتات الدقيقة المطلوبة في الأدوات ذات الحجم الصغير.

في مجال الموائع الدقيقة ، يُمكّن بثق البوليمرات في قنوات دون المليمتر من إنشاء أنظمة " مختبر على رقاقة " للتحليل الطبي الحيوي. وقد وسّع البثق الدقيق الإضافي (μE-3DP) نطاق هذه التقنية ليشمل التصنيع ثلاثي الأبعاد لأجهزة الاستشعار والشبكات الدقيقة والهياكل الطبية الحيوية. [ 15 ]

الأبحاث الحديثة والتقنيات الناشئة

طُوِّرت عدة مناهج تجريبية لتحسين جدوى تصنيع البثق الدقيق بكميات كبيرة. وقد ثبت أن البثق الدقيق المدعوم بالاهتزازات فوق الصوتية يقلل أحمال التشكيل ويحسن جودة السطح عن طريق خفض الاحتكاك البيني. [ 16 ] يسمح البثق الدقيق فائق اللدونة، الذي تُسخَّن فيه القوالب إلى حالة اللدونة الفائقة، بإنتاج أجزاء دقيقة معقدة بأقل قدر من العيوب. [ 8 ]

أصبحت محاكاة العناصر المحدودة أداةً فعّالة للتنبؤ بتدفق المواد، وتحسين بنية الحبيبات، وتكوّن العيوب على المستوى الميكروي. [ 14 ] كما استكشف الباحثون استخدام العمليات الهجينة، التي تجمع بين البثق الميكروي والقولبة بالحقن الميكروي أو الغزل الكهربائي ، لتصنيع هياكل ميكروية متعددة المواد. [ 17 ]
