المختبر على رقاقة ( LOC ) هو جهاز يدمج وظيفة مختبرية واحدة أو أكثر على دائرة متكاملة واحدة (تُعرف عادةً باسم "رقاقة") لا يتجاوز حجمها بضعة ملليمترات إلى بضعة سنتيمترات مربعة، وذلك لتحقيق الأتمتة والفحص عالي الإنتاجية . [ 1 ] يمكن لأجهزة المختبر على رقاقة التعامل مع أحجام سوائل صغيرة للغاية تصل إلى أقل من بيكولتر . تُعد أجهزة المختبر على رقاقة جزءًا من أنظمة الكهروميكانيكية الدقيقة (MEMS)، وتُسمى أحيانًا " أنظمة التحليل الكلي المصغر " (μTAS). قد تستخدم أجهزة المختبر على رقاقة تقنية الموائع الدقيقة ، وهي علم فيزيائي يُعنى بمعالجة ودراسة كميات ضئيلة من السوائل. مع ذلك، يشير مصطلح "المختبر على رقاقة" بمعناه الدقيق إلى تصغير حجم عملية مختبرية واحدة أو عدة عمليات إلى حجم رقاقة، بينما يُخصص مصطلح "أنظمة التحليل الكلي المصغر" لدمج التسلسل الكامل للعمليات المختبرية لإجراء التحليل الكيميائي.

تاريخ

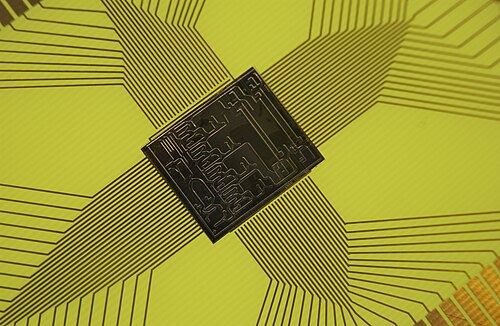

رقاقة الأنظمة الكهروميكانيكية الدقيقة ، والتي تسمى أحيانًا "المختبر على رقاقة"

بعد اختراع تقنية الميكرو (حوالي عام 1954) لتصنيع هياكل أشباه الموصلات المتكاملة لرقائق الإلكترونيات الدقيقة، سُرعان ما طُبقت هذه التقنيات القائمة على الطباعة الحجرية في تصنيع مستشعرات الضغط (عام 1966). وبفضل التطوير المستمر لهذه العمليات، التي كانت عادةً ما تكون محدودة التوافق مع تقنية CMOS ، أصبحت مجموعة الأدوات متاحة لإنشاء هياكل ميكانيكية بأبعاد ميكرومترية أو دون الميكرومتر في رقائق السيليكون أيضًا: وهكذا بدأ عصر الأنظمة الكهروميكانيكية الدقيقة (MEMS).

إلى جانب مستشعرات الضغط، ومستشعرات الوسائد الهوائية، وغيرها من الهياكل المتحركة ميكانيكيًا، طُوّرت أجهزة معالجة السوائل. ومن أمثلتها: القنوات (الوصلات الشعرية)، والخلاطات، والصمامات، والمضخات، وأجهزة الجرعات. كان أول نظام تحليل على مستوى المختبر (LOC) عبارة عن جهاز كروماتوغرافيا غازية ، طُوّر عام 1979 على يد إس سي تيري في جامعة ستانفورد. [ 2 ] [ 3 ] مع ذلك، لم يبدأ البحث في مجال التحليل على مستوى المختبر (LOC) بالنمو بشكل جدي إلا في أواخر الثمانينيات وبداية التسعينيات، عندما طوّرت بعض المجموعات البحثية في أوروبا مضخات دقيقة، ومستشعرات تدفق، ومفاهيم معالجة السوائل المتكاملة لأنظمة التحليل. [ 4 ] أظهرت مفاهيم أنظمة التحليل الدقيقة (μTAS) هذه أن دمج خطوات المعالجة المسبقة، التي تُجرى عادةً على نطاق المختبر، يمكن أن يُوسّع وظائف المستشعر البسيط ليشمل تحليلًا مختبريًا كاملًا، بما في ذلك خطوات تنظيف وفصل إضافية.

شهدت الأبحاث والاهتمام التجاري بتقنيات μTAS طفرة كبيرة في منتصف التسعينيات، عندما أثبتت هذه التقنيات أنها توفر أدوات قيّمة لتطبيقات علم الجينوم ، مثل الفصل الكهربائي الشعيري ومصفوفات الحمض النووي الدقيقة . كما حظيت هذه التقنيات بدعم كبير من القطاع العسكري، وخاصة من وكالة مشاريع البحوث الدفاعية المتقدمة ( DARPA )، لاهتمامها بالأنظمة المحمولة التي تساعد في الكشف عن عوامل الحرب البيولوجية والكيميائية . ولم تقتصر القيمة المضافة على دمج عمليات المختبر للتحليل فحسب، بل شملت أيضًا الإمكانيات المميزة للمكونات الفردية وتطبيقها على عمليات مختبرية أخرى غير التحليل. ومن هنا ظهر مصطلح "المختبر على رقاقة".

على الرغم من أن استخدام المختبرات على رقاقة (LOCs) لا يزال حديثًا ومحدودًا، إلا أن هناك اهتمامًا متزايدًا من الشركات ومجموعات البحث التطبيقي في مجالات مختلفة، مثل التحليل الكيميائي، والرصد البيئي، والتشخيص الطبي، وعلم الخلية ، فضلًا عن الكيمياء التركيبية كالفحص السريع والمفاعلات الدقيقة للصناعات الدوائية. وإلى جانب تطوير التطبيقات، يُتوقع أن يمتد البحث في أنظمة المختبرات على رقاقة (LOCs) ليشمل تصغير هياكل معالجة السوائل باستخدام تقنية النانو . وقد يصبح من الممكن تصنيع قنوات بأبعاد دون الميكرومتر والنانومتر، ومتاهات الحمض النووي، والكشف عن الخلايا المفردة وتحليلها، [ 5 ] والمستشعرات النانوية، مما يتيح طرقًا جديدة للتفاعل مع الكائنات الحية والجزيئات الكبيرة. وقد أُلفت العديد من الكتب التي تغطي جوانب مختلفة من هذه الأجهزة، بما في ذلك نقل السوائل، [ 6 ] [ 7 ] [ 8 ] وخصائص النظام، [ 9 ] وتقنيات الاستشعار، [ 10 ] والتطبيقات التحليلية الحيوية. [ 11 ] [ 12 ]

قُدّر حجم سوق المختبرات على رقاقة عالميًا بـ 5698 مليون دولار أمريكي في عام 2021، ومن المتوقع أن يرتفع إلى 14772 مليون دولار أمريكي بحلول عام 2030، بمعدل نمو سنوي مركب قدره 11.5٪ من عام 2022 إلى عام 2030 [ 13 ].

مواد الرقائق وتقنيات التصنيع

تعتمد معظم عمليات تصنيع الرقائق الإلكترونية على تقنية الطباعة الضوئية . في البداية، كانت معظم العمليات تُجرى باستخدام السيليكون، نظرًا لأن هذه التقنيات المتطورة مُشتقة مباشرةً من تصنيع أشباه الموصلات . ونظرًا لمتطلبات مثل الخصائص البصرية المحددة، والتوافق الحيوي أو الكيميائي، وانخفاض تكاليف الإنتاج، وتسريع عملية النمذجة الأولية، فقد طُوّرت عمليات جديدة مثل حفر الزجاج والسيراميك والمعادن ، والترسيب والربط، ومعالجة متعدد ثنائي ميثيل سيلوكسان (PDMS) (مثل الطباعة الضوئية المرنة )، ومعالجة بوليمرات الثيول-إين غير المتكافئة (OSTEmer)، والطباعة ثلاثية الأبعاد القائمة على الأغشية السميكة والطباعة المجسمة [ 14 ] ، بالإضافة إلى طرق النسخ السريع عبر الطلاء الكهربائي ، والقولبة بالحقن ، والنقش . وقد أدى الطلب على نماذج أولية رخيصة وسهلة للرقائق الإلكترونية إلى ظهور منهجية بسيطة لتصنيع أجهزة الموائع الدقيقة المصنوعة من متعدد ثنائي ميثيل سيلوكسان: ESCARGOT (تقنية إزالة السقالات المدمجة المفتوحة). [ 15 ] تتيح هذه التقنية إنشاء قنوات ميكروفلويدية في كتلة واحدة من مادة PDMS، عبر هيكل قابل للذوبان (مصنوع، على سبيل المثال، بتقنية الطباعة ثلاثية الأبعاد ). [ 16 ] علاوة على ذلك، يتجاوز مجال المختبر على رقاقة (LOC) بشكل متزايد الحدود بين تقنية الأنظمة الدقيقة القائمة على الطباعة الحجرية، وتقنية النانو، والهندسة الدقيقة. وتُعتبر الطباعة طريقة راسخة ولكنها لا تزال في طور النضج لإنتاج النماذج الأولية بسرعة في تصنيع الرقائق. [ 17 ]

يُعدّ تطوير أجهزة المختبر على رقاقة (LOC) باستخدام ركائز لوحات الدوائر المطبوعة (PCB) بديلاً واعداً لما يتميز به من خصائص فريدة: ركائز متوفرة تجارياً مزودة بإلكترونيات ومستشعرات ومحركات مدمجة؛ أجهزة للاستخدام لمرة واحدة بتكلفة منخفضة، وإمكانية تسويق عالية جداً. [ 18 ] تُعرف هذه الأجهزة باسم مختبرات على لوحات الدوائر المطبوعة (LOPCBs). [ 19 ] فيما يلي بعض مزايا تقنية لوحات الدوائر المطبوعة: أ) يوفر تصميم الدوائر القائم على لوحات الدوائر المطبوعة مرونة كبيرة، ويمكن تخصيصه وفقاً لمتطلبات محددة. [ 20 ] ب) تُمكّن تقنية لوحات الدوائر المطبوعة من دمج الوحدات الإلكترونية ووحدات الاستشعار على نفس المنصة، مما يقلل من حجم الجهاز مع الحفاظ على دقة الكشف. ج) تسمح عملية تصنيع لوحات الدوائر المطبوعة الموحدة والمُعتمدة بإنتاج أجهزة الكشف القائمة على لوحات الدوائر المطبوعة على نطاق واسع وبتكلفة فعّالة. د) ساهم نمو تقنية لوحات الدوائر المطبوعة المرنة في تطوير أجهزة الكشف القابلة للارتداء. ونتيجة لذلك، خلال العقد الماضي، نُشرت العديد من التقارير حول تطبيق مختبرات على لوحات الدوائر المطبوعة في مختلف المجالات الطبية الحيوية، بما في ذلك أسرع اختبار تشخيص جزيئي لفيروس SARS-CoV-2. [ 21 ] هـ) تتوافق لوحات الدوائر المطبوعة مع طرق الترسيب الرطب، مما يسمح بتصنيع أجهزة الاستشعار باستخدام مواد نانوية جديدة (مثل الجرافين). [ 22 ] [ 23 ]

المزايا

قد توفر وحدات التحكم المنطقية على رقاقة (LOCs) مزايا خاصة بتطبيقاتها. ومن المزايا النموذجية [ 10 ] ما يلي:

  • استهلاك كميات قليلة من السوائل (نفايات أقل، تكاليف أقل للمواد الكيميائية، وأحجام عينات أقل مطلوبة للتشخيص)
  • أوقات تحليل واستجابة أسرع بفضل مسافات الانتشار القصيرة، والتسخين السريع، ونسب السطح إلى الحجم العالية، والسعات الحرارية الصغيرة.
  • تحسين التحكم في العملية بسبب استجابة أسرع للنظام (على سبيل المثال، التحكم الحراري للتفاعلات الكيميائية الطاردة للحرارة).
  • تتميز هذه الأنظمة بصغر حجمها نتيجة لدمج العديد من الوظائف والأحجام الصغيرة.
  • التوازي الهائل الناتج عن صغر الحجم، مما يسمح بتحليل عالي الإنتاجية
  • انخفاض تكاليف التصنيع، مما يسمح بإنتاج رقائق قابلة للتصرف بتكلفة منخفضة، يتم تصنيعها بكميات كبيرة [ 24 ] [ 25 ]
  • يمكن التحقق من جودة الأجزاء تلقائيًا [ 26 ]
  • منصة أكثر أمانًا للدراسات الكيميائية أو الإشعاعية أو البيولوجية نظرًا لتكامل الوظائف، وانخفاض أحجام السوائل، وتخزين الطاقة.

العيوب

أبرز عيوب المختبرات على رقاقة [ 27 ] هي:

  • تتطلب عملية التصنيع الدقيق اللازمة لإنتاج هذه المنتجات تعقيدًا وكثافة عمالة، إذ تستلزم معدات باهظة الثمن وكوادر متخصصة. [ 28 ] ويمكن التغلب على ذلك بفضل التطورات التكنولوجية الحديثة في مجال الطباعة ثلاثية الأبعاد منخفضة التكلفة [ 29 ] والنقش بالليزر .
  • تتطلب شبكة التشغيل السائل المعقدة مضخات وموصلات متعددة، مما يجعل التحكم الدقيق صعباً. ويمكن التغلب على ذلك من خلال محاكاة دقيقة، أو مضخة داخلية، مثل شريحة الوسادة الهوائية المدمجة، أو باستخدام قوة الطرد المركزي بدلاً من الضخ، أي شريحة حيوية دقيقة تعمل بالطرد المركزي .
  • معظم نماذج الدوائر المتكاملة هي تطبيقات تجريبية مبتكرة لم يتم تطويرها بالكامل بعد للاستخدام الواسع النطاق. [ 30 ] هناك حاجة إلى مزيد من عمليات التحقق قبل استخدامها عمليًا.
  • في نطاق الميكرولتر الذي تتعامل معه المختبرات على الرقائق، تكون التأثيرات المعتمدة على السطح، مثل قوى الشعرية وخشونة السطح والتفاعلات الكيميائية، هي الأكثر هيمنة. [ 30 ] وهذا قد يجعل محاكاة العمليات المختبرية في المختبرات على الرقائق أمرًا صعبًا للغاية وأكثر تعقيدًا من المعدات المختبرية التقليدية.
  • قد لا تكون مبادئ الكشف قابلة للتطوير دائمًا بطريقة إيجابية، مما يؤدي إلى انخفاض نسب الإشارة إلى الضوضاء .

الصحة العالمية

قد تُصبح تقنية المختبر على رقاقة جزءًا هامًا من الجهود المبذولة لتحسين الصحة العالمية قريبًا ، [ 31 ] لا سيما من خلال تطوير أجهزة الفحص السريع عند نقاط الرعاية . [ 32 ] في البلدان ذات الموارد الصحية المحدودة، غالبًا ما تكون الأمراض المعدية التي يُمكن علاجها في الدول المتقدمة قاتلة. في بعض الحالات، تمتلك العيادات الصحية الفقيرة الأدوية اللازمة لعلاج أمراض معينة، لكنها تفتقر إلى أدوات التشخيص لتحديد المرضى الذين يحتاجون إلى هذه الأدوية. يعتقد العديد من الباحثين أن تقنية المختبر على رقاقة قد تكون مفتاحًا لأجهزة تشخيصية جديدة وفعّالة. يهدف هؤلاء الباحثون إلى ابتكار رقائق ميكروفلويدية تُمكّن مقدمي الرعاية الصحية في العيادات ذات التجهيزات المحدودة من إجراء اختبارات تشخيصية، مثل فحوصات الزرع الميكروبيولوجي ، والفحوصات المناعية، وفحوصات الأحماض النووية ، دون الحاجة إلى دعم مختبري.

التحديات العالمية

لكي تُستخدم هذه الرقائق في المناطق ذات الموارد المحدودة، لا بد من التغلب على العديد من التحديات. ففي الدول المتقدمة، تُعدّ السرعة والحساسية والدقة من أهمّ السمات المطلوبة لأدوات التشخيص؛ أما في الدول التي تعاني من ضعف البنية التحتية للرعاية الصحية، فيجب مراعاة سمات أخرى مثل سهولة الاستخدام وفترة الصلاحية. فعلى سبيل المثال، يجب تصميم الكواشف المرفقة بالرقاقة بحيث تظل فعّالة لعدة أشهر حتى في حال عدم حفظ الرقاقة في بيئة مُتحكّم بدرجة حرارتها . كما يجب على مصممي الرقائق مراعاة التكلفة وقابلية التوسع وإمكانية إعادة التدوير عند اختيار المواد وتقنيات التصنيع.

أمثلة على تطبيق LOC العالمي

من أبرز وأشهر أجهزة الكشف عن الحمل التي وصلت إلى السوق جهاز اختبار الحمل المنزلي، وهو جهاز يستخدم تقنية الموائع الدقيقة الورقية .

يشمل مجال بحث المختبرات على رقاقة (LOC) النشط أيضًا طرق تشخيص وعلاج الأمراض المعدية الشائعة التي تسببها البكتيريا ، مثل البكتيريا في البول ، أو الفيروسات ، مثل الإنفلونزا . يُعدّ زرع الميكروبات المعيار الذهبي لتشخيص البكتيريا في البول ( التهابات المسالك البولية ) . وقد نجحت دراسة حديثة، تعتمد على تقنية المختبر على رقاقة، تُعرف باسم "الشريط الرقمي" [ 33 ] ، في تصغير حجم الزرع الميكروبيولوجي إلى شكل شريط اختبار، مما مكّن من استخدامه في نقاط الرعاية الصحية . كما يمكن أن تكون تقنية المختبر على رقاقة مفيدة في تشخيص وعلاج العدوى الفيروسية. ففي عام 2023، طوّر الباحثون نموذجًا أوليًا عمليًا لنظام مختبر على رقاقة بتقنية RT-LAMP يُسمى LoCKAmp، والذي وفّر نتائج اختبارات SARS-CoV-2 في غضون ثلاث دقائق. [ 34 ] [ 35 ] ويُعدّ علاج عدوى فيروس نقص المناعة البشرية مجالًا آخر قد تكون فيه تقنية المختبر على رقاقة مفيدة. يُصاب حوالي 36.9 مليون شخص بفيروس نقص المناعة البشرية في العالم اليوم، ويتلقى 59% منهم العلاج المضاد للفيروسات القهقرية . ولا يعلم سوى 75% من المتعايشين مع الفيروس بحالتهم. [ 36 ] يُعد قياس عدد الخلايا اللمفاوية التائية المساعدة (CD4+) في دم الشخص طريقة دقيقة لتحديد ما إذا كان مصابًا بفيروس نقص المناعة البشرية ولمتابعة تطور العدوى. في الوقت الحالي، يُعتبر قياس التدفق الخلوي المعيار الذهبي للحصول على تعداد خلايا CD4، إلا أنه تقنية معقدة غير متوفرة في معظم المناطق النامية نظرًا لاحتياجها إلى فنيين مدربين ومعدات باهظة الثمن. وقد طُوّر مؤخرًا جهاز قياس تدفق خلوي بتكلفة 5 دولارات فقط. [ 37 ] ومن المجالات البحثية النشطة الأخرى في مجال المختبر على رقاقة (LOC) الفصل والخلط المُتحكم بهما. تُمكّن هذه الأجهزة من تشخيص الأمراض وعلاجها بسرعة. وكما ذُكر سابقًا، فإن أحد أهم دوافع تطوير هذه الأجهزة هو إمكانية تصنيعها بتكلفة منخفضة للغاية. [ 25 ] ومن المجالات البحثية الأخرى التي يجري دراستها فيما يتعلق بالمختبر على رقاقة (LOC) مجال الأمن المنزلي. يُعدّ الرصد الآلي للمركبات العضوية المتطايرة وظيفةً مرغوبةً في أنظمة الكشف عن المواد الخطرة في المختبر. وإذا ما أصبح هذا التطبيق موثوقًا، فسيُمكن تركيب هذه الأجهزة الدقيقة على نطاق عالمي، وإخطار أصحاب المنازل بالمركبات التي قد تكون خطرة. [ 38 ]

علوم النبات

يمكن استخدام أجهزة المختبر على رقاقة لدراسة توجيه أنبوب اللقاح في نبات رشاد أذن الفأر (Arabidopsis thaliana) . وتحديداً، فإن "النبات على رقاقة" عبارة عن جهاز مصغر يمكن فيه حضانة أنسجة حبوب اللقاح والبويضات لإجراء دراسات في علوم النبات. [ 39 ]
