المرجع الذري ( OD ) هو مرجع رأسي تستخدمه هيئة المساحة البريطانية كأساس لحساب الارتفاعات على الخرائط . ويمكن التعبير عن ارتفاع نقطة معينة بأنه فوق المرجع الذري ( AOD ). وعادةً ما يُستخدم متوسط مستوى سطح البحر (MSL) في مكان معين كمرجع.
الجزر البريطانية

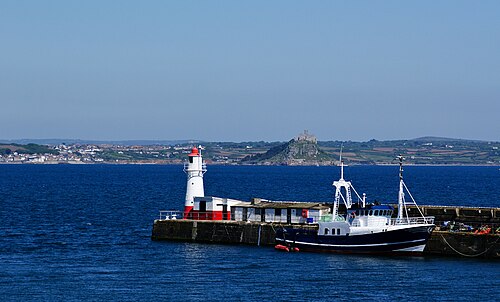

- في بريطانيا العظمى، يُعرف OD لهيئة المسح الجيولوجي باسم Ordnance Datum Newlyn ( ODN )، والذي يُعرَّف بأنه مستوى سطح البحر المتوسط كما سجله مرصد نيويلين للمد والجزر بين عامي 1915 و1921. [ 1 ]
- قبل عام 1921، كان OD هو مرجع قياس الارتفاع في ليفربول ( ODL ) والذي تم تعريفه على أنه مستوى سطح البحر كما تم تسجيله في حوض فيكتوريا، ليفربول ، خلال فترة قصيرة في عام 1844. استخدم المرجع الأول - الذي تم إنشاؤه في عام 1840 - علامة مرجعية على كنيسة سانت جون في وسط ليفربول. [ 2 ]
- في أيرلندا الشمالية ، فإن المرجع الجغرافي لهيئة المسح الجيولوجي لأيرلندا الشمالية هو مرجع بلفاست الجغرافي : مستوى سطح البحر المتوسط في كلارندون دوك، ميناء بلفاست ، بين عامي 1951 و1956.
- في أيرلندا ، OD لهيئة المساحة الأيرلندية هو مرجع مالين للمساحة : مستوى سطح البحر في رصيف بورتمور، مالين هيد ، مقاطعة دونيجال ، بين عامي 1960 و1969. [ 3 ]
- قبل عام 1970، تم استخدام مرجع بولبيج الجيوديسي : وهو أدنى مستوى للمياه في المد الربيعي عند منارة بولبيج ، دبلن، في 8 أبريل 1837. وكان مستوى بولبيج الجيوديسي أقل بحوالي 2.7 متر (9 أقدام) من مستوى مالين الجيوديسي. [ 3 ]
المرجع الجيوديسي نيولين وأسلافه
تطلّب مشروع التسوية الجيوديسية الأول لإنجلترا وويلز (1840-1860) تحديد مستوى مرجعي لتحديد ارتفاعات النقاط. في البداية، حُدّد هذا المستوى كمستوى أفقي يقع على عمق 100 قدم أسفل نقطة مرجعية اعتباطية في كنيسة سانت جون، ليفربول. لاحقًا، أُعيد تعريفه على أنه متوسط مستوى سطح البحر. ولتحديد متوسط مستوى سطح البحر، أُجريت قياسات المد والجزر في حوض فيكتوريا، ليفربول ، خلال فترة وجيزة في عام 1844.
بحلول وقت المسح الجيوديسي الثاني (1912-1921)، ازداد تقدير أهمية الاستقرار، فتقرر استخدام علامات مرجعية أساسية مثبتة في الصخور الصلبة، بدلاً من تثبيتها على المباني كما كان سابقًا. لقياس متوسط مستوى سطح البحر حول بريطانيا العظمى، استُخدمت ثلاثة مقاييس للمد والجزر؛ واحد في كل من دنبار ، ونيولين ، وفيليكسستو . ومع ذلك، وُجد أن الفرق المقاس بين محطتي دنبار ونيولين بلغ 0.247 متر (0.81 قدم)، وهو أكبر بكثير مما يمكن تفسيره بالخطأ. كان الفرق حقيقيًا. وبناءً على ذلك، تقرر عدم استخدام متوسط مستوى سطح البحر، والاكتفاء بموقع واحد: مستوى سطح البحر في نيولين. تتمتع نيولين بمزايا عملية معينة: فهي تقع في صخور جرانيتية، وبعيدة عن الأنهار الرئيسية، وتمثل مستويات سطح البحر في أعماق المحيط بشكل أفضل.
تبين أن الفرق بين مستوى سطح البحر (ليفربول) ومستوى سطح البحر (نيولين) يبلغ 0.13 قدم. استغرق الأمر بعض الوقت حتى يُعتمد التعريف الجديد - من ليفربول إلى نيولين - في النظام: فبحلول عام 1950، كان حوالي 40% من عمليات التسوية الثانوية والثالثية لا تزال تستخدم مستوى سطح البحر في ليفربول. ولكن بعد عملية التسوية الجيوديسية الثالثة، أصبحت خرائط هيئة المساحة البريطانية المنشورة منذ مارس 1956 تُظهر ارتفاعات نقطية أعلى من مستوى سطح البحر في نيولين. [ 4 ] [ 5 ]
تم إدراج مرصد نيولين للمد والجزر في الدرجة الثانية في 11 ديسمبر 2018. [ 6 ]
بيانات النفق
يُعد مرجع النفق مرجعًا يعتمد على مرجع الذخائر ويستخدم في تصميم الأنفاق التي تمر تحت مستوى سطح البحر.
- بالنسبة لمترو أنفاق لندن ، يتم استخدام مستوى مرجعي للنفق ODN −100 م؛ [ 7 ] وبالتالي فإن عمق −60 م AOD هو 40 م ATD (فوق مستوى مرجعي للنفق).
- بالنسبة لنفق القناة ، يُستخدم مستوى مرجعي للنفق عند ODN - 200 متر؛ [ 8 ] وبالتالي فإن عمق -60 متر يساوي 140 مترًا عند مستوى سطح البحر.
