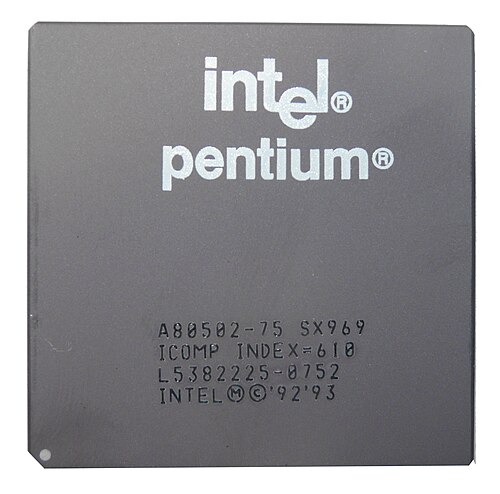

بنتيوم (الأصلي)

معالج بنتيوم (يُشار إليه أيضًا باسم i586 أو P5 بنتيوم ) هو معالج دقيق طرحته شركة إنتل في 22 مارس 1993. وهو أول معالج مركزي يحمل علامة بنتيوم التجارية . [ 4 ] [ 5 ] يُعتبر الجيل الخامس في سلسلة المعالجات المتوافقة مع x86 (8086)، [ 6 ] خلفًا لمعالج i486 ، وقد أُطلق على تصميمه وبنيته الدقيقة داخليًا اسم P5 .

على غرار معالج Intel i486، يتوافق معالج Pentium مع مجموعة تعليمات معالج i386 ذي 32 بت . ويستخدم بنية دقيقة مشابهة جدًا لبنية i486، ولكنه مُطوَّر بما يكفي لتنفيذ تصميم خط أنابيب مزدوج للأعداد الصحيحة ، بالإضافة إلى وحدة معالجة الفاصلة العائمة (FPU) أكثر تطورًا، والتي لوحظ أنها أسرع بعشر مرات من سابقتها. [ 7 ]

تم استبدال معالج Pentium بمعالج Pentium Pro القائم على P6 في نوفمبر 1995. وفي أكتوبر 1996، تم تقديم معالج Pentium MMX [ 8 ] ، الذي يكمل نفس البنية الدقيقة الأساسية لمعالج Pentium الأصلي مع مجموعة تعليمات MMX وذاكرة تخزين مؤقت أكبر وبعض التحسينات الأخرى.

أوقفت شركة إنتل إنتاج معالجات بنتيوم (P5) الأصلية، التي كانت تُباع كخيار أقل تكلفة بعد إطلاق بنتيوم II في عام 1997. وتم استبدال سلسلة بنتيوم تدريجياً بمعالج سيليرون ، الذي حلّ أيضاً محل معالج i486 (الذي استمر بيعه حتى عام 1998). واستمر طرح نماذج جديدة حتى يوليو 1999. [ 1 ]

ملخص

يُعدّ معالج بنتيوم P5 أول معالج فائق التوازي من نوع x86 ، ما يعني قدرته على تنفيذ تعليماتين في آنٍ واحد. [ 9 ] استندت بعض التقنيات المستخدمة في ذلك إلى معالج إنتل i960 CA (1989) فائق التوازي السابق، بينما طُوّرت تفاصيل أخرى خصيصًا لتصميم P5. كما نُسخت أجزاء كبيرة من معالجي i386 وi486، لا سيما الاستراتيجيات المستخدمة للتعامل مع ترميزات x86 المعقدة بطريقة متسلسلة. [ 10 ] وكما هو الحال في i486، استخدم بنتيوم نظامًا مُحسَّنًا للرموز الدقيقة وتقنيات شبيهة بتقنيات RISC، وذلك بحسب التعليمات أو جزء منها. وقد جادل بعض الأكاديميين ومنافسي RISC باستحالة تنفيذ تصميم خط الأنابيب ثنائي الأعداد الصحيحة لمجموعة تعليمات CISC .

تشمل الميزات الرئيسية الأخرى وحدة معالجة الفاصلة العائمة مُعاد تصميمها وأسرع بكثير، وناقل بيانات واسع النطاق 64 بت يعمل بنظام النقل المتتابع (خارجي وداخلي)، وذاكرات تخزين مؤقت منفصلة للتعليمات والبيانات ، والعديد من التقنيات والميزات الأخرى لتحسين الأداء. يحتوي على نواقل بيانات داخلية 256 بت وذاكرات تخزين مؤقت للكتابة المؤجلة. [ 11 ] كما يتضمن وضع إدارة النظام المُطبق منذ معمارية SL من إنتل . [ 12 ]

يعمل معالج بنتيوم بسرعة 66 ميجاهرتز بمعدل 112 ميجابايت في الثانية (MIPS) وفقًا لمعيار Dhrystone V1.1 ، ويبلغ تصنيفه في اختبار SPECint 92 64.5، وفي اختبار SPECfp 92 56.9، وفي مؤشر iCOMP 567. ويبلغ فرق الأداء بين إصداري 60 و66 ميجاهرتز حوالي 10%. [ 13 ]

يتميز معالج P5 بدعم أفضل للمعالجة المتعددة مقارنةً بمعالج i486، وهو أول معالج x86 يدعم هذه الميزة على مستوى العتاد، على غرار حواسيب IBM المركزية. وقد تعاونت إنتل مع IBM لتطوير هذه الميزة، كما صممتها ضمن بنية P5 الدقيقة. وكانت هذه الميزة غائبة في أجيال x86 السابقة ومعالجات x86 من الشركات المنافسة.

لتحقيق أقصى استفادة من خطوط المعالجة المزدوجة، جرى تحسين بعض المترجمات البرمجية لتعزيز التوازي على مستوى التعليمات، مع العلم أن إعادة الترجمة لا تُحسّن أداء جميع التطبيقات بشكل ملحوظ. ومع ذلك، لطالما حسّنت وحدة معالجة الفاصلة العائمة الأسرع أداء العمليات الحسابية ذات الفاصلة العائمة بشكل كبير مقارنةً بمعالجات i486 أو i387. وقد استثمرت إنتل مواردها في العمل مع موردي أدوات التطوير، وموردي البرامج المستقلين ، وشركات أنظمة التشغيل لتحسين منتجاتها.

وشملت المنافسين معالجات PowerPC 601 (1993) و SuperSPARC (1992) و DEC Alpha 21064 (1992) و AMD 29050 (1990) و Motorola MC88110 (1991) و Motorola 68060 (1994)، والتي استخدم معظمها أيضًا تكوين خط أنابيب تعليمات مزدوج متسلسل فائق، بالإضافة إلى معالج Motorola 68040 (1990) و MIPS R4000 (1991) غير فائقين .

أصل الكلمة

اسم "Pentium" مشتق في الأصل من الكلمة اليونانية pente ( πέντε )، والتي تعني "خمسة"، في إشارة إلى اصطلاح التسمية الرقمية السابق لمعالجات Intel 80x86 (8086–80486)، مع النهاية اللاتينية -ium ، لأنه لولا ذلك لكان المعالج قد سمي 80586 باستخدام هذا الاصطلاح.

تطوير

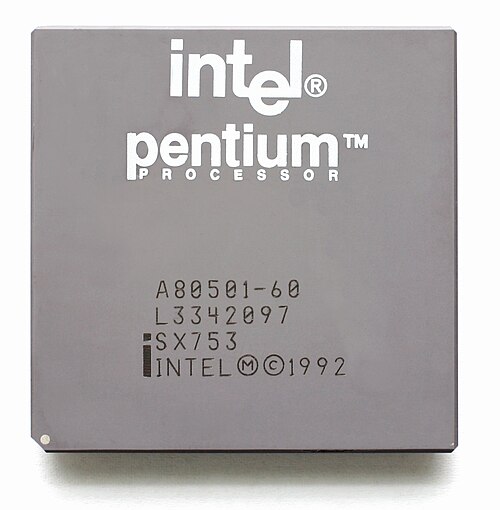

صورة شريحة معالج Intel Pentium A80501 بسرعة 66 ميجاهرتز SX950

صُممت بنية P5 الدقيقة من قِبل نفس فريق سانتا كلارا الذي صمم معالجي 386 و486. [ 14 ] بدأ العمل على التصميم في يونيو 1989؛ [ 15 ] وفي عام 1988 ، قرر الفريق استخدام بنية RISC فائقة التوازي ، والتي تمثل تقاربًا بين تقنيتي RISC وCISC، [ 16 ] مع ذاكرة تخزين مؤقتة مدمجة، ووحدة حسابية للفاصلة العائمة، وخاصية التنبؤ بالتفرعات. [ 17 ] كان لدى فينود دهام، نائب رئيس مجموعة منتجات المعالجات الدقيقة والمدير العام لقسم المعالجات الدقيقة آنذاك، فكرة استخدام تقنية RISC هذه في بنية x86 الحالية، مما يُمكّنها من المنافسة في السوق. [ 18 ] كان هدفهم هو رفع أداء وحدة حساب الفاصلة العائمة بمقدار ثلاثة أضعاف وخمسة أضعاف مقارنةً بمعالج Intel 486 الحالي. [ 19 ] تمت محاكاة التصميم الأولي بنجاح لأول مرة في عام 1990، تلاها وضع التصميم النهائي. في ذلك الوقت، كان الفريق يضم عشرات المهندسين. استغرقت عملية التحقق قبل تصنيع الرقاقة حوالي 100 مليون دورة ساعة، وشملت تشغيل أنظمة التشغيل الرئيسية والعديد من التطبيقات. استُخدم برنامج Quickturn Systems Inc. لتشغيل برنامج محاكاة ما قبل التصنيع، والذي كان أسرع بـ 30,000 مرة من الطريقة السابقة. [ 20 ] بحلول أواخر عام 1990، تبيّن أن الميزة المخطط لها لا تتناسب مع حجم الرقاقة، ما استدعى إعادة تصميمها لتصغير حجمها بما يتناسب مع التصميم المطلوب دون التأثير على الأداء. في ربيع عام 1991، خضعت الرقاقة لعملية تصغير أخرى حتى استقرّ دام على الحجم والميزات المطلوبة دون التأثير على الأداء. أجرى فريق من المهندسين مئات الاختبارات للتحقق من صحة الميزات المصممة، واستخدموا 5000 متغير مختلف للتحقق من صحة التصميم. من بين 14 لوحة دوائر كهربائية وكابلات، لم يجدوا سوى عدد قليل من الأخطاء باستخدام جميع أنظمة التشغيل المتوفرة، بما في ذلك تلك المستخدمة في التطوير. [ 21 ] بحلول فبراير 1992، كان التصميم قيد التنفيذ ، واكتمل بحلول أبريل 1992، وعندها بدأت مرحلة الاختبار التجريبي. [ 22 ] [ 23 ] في الأشهر القليلة التالية، أُرسل التصميم إلى قسم تصنيع الأقنعة في شركة إنتل، حيث تم تحويله إلى تخطيط قناع ليتم معالجته في مصنع فاب 5 بولاية أوريغون . [ 24 ] بحلول منتصف عام 1992، كان لدى فريق P5 مئتا مهندس. [ 15 ] : 89خططت شركة إنتل في البداية لعرض معالج P5 في يونيو 1992 في معرض PC Expo التجاري ، والإعلان عنه رسميًا في سبتمبر 1992، [ 25 ] إلا أن مشاكل التصميم أجبرت على إلغاء العرض، وتأجل الإعلان الرسمي عن الشريحة حتى ربيع عام 1993. [ 26 ] [ 27 ] ظهرت أولى أنظمة الكمبيوتر التي تعمل بمعالج بنتيوم في صيف عام 1993، وكان أولها نظام محطة العمل Evolution V من شركة Advanced Logic Research ، والذي صدر في الأسبوع الأول من يوليو 1993. [ 28 ] [ 29 ] [ 30 ]

جون إتش. كروفورد ، كبير مهندسي التصميم الأصلي للوحدة 386، شارك في إدارة تصميم الوحدة P5، [ 31 ] إلى جانب دونالد ألبرت ، الذي أدار الفريق المعماري. أدار درور أفنون تصميم وحدة معالجة الدفعات. [ 32 ] كان فينود ك. دهام المدير العام لمجموعة P5. [ 15 ] : 90

يستخدم مشروع معمارية لارابي متعددة النوى من إنتل نواة معالج مشتقة من نواة P5 (P54C)، معززة بتقنية تعدد الخيوط ، وتعليمات 64 بت ، ووحدة معالجة متجهة بعرض 16 بايت . [ 33 ] كما تستخدم معمارية بونيل الدقيقة منخفضة الطاقة من إنتل، المستخدمة في نوى معالجات أتوم المبكرة، خط أنابيب مزدوجًا متسلسلًا مشابهًا لـ P5. [ 34 ]

استخدمت إنتل اسم بنتيوم بدلاً من 586، لأنها خسرت في عام 1991 نزاعاً حول العلامة التجارية "386"، عندما حكم القاضي بأن الرقم عام . استعانت الشركة بشركة ليكسيكون براندينغ لابتكار اسم جديد غير رقمي. [ 35 ]

تحسينات مقارنة بمعالج i486

تُقدم بنية P5 الدقيقة العديد من التطورات المهمة مقارنة ببنية i486 السابقة.

  • أداء :
    • بنية المعالجة الفائقة - يتميز معالج بنتيوم بمسارين للبيانات (خطين) يسمحان له بإكمال تعليمتين في كل دورة ساعة في كثير من الحالات. يمكن للخط الرئيسي (U) معالجة أي تعليمة، بينما يمكن للخط الآخر (V) معالجة التعليمات البسيطة الأكثر شيوعًا. تنتقل التعليمة الأولى إلى خط U، ثم تنتقل التعليمة التالية إلى خط V. يحتوي كلا الخطين على وحدة حساب ومنطق خاصة بهما ، ودائرة توليد عناوين، وواجهة لذاكرة التخزين المؤقت للبيانات. [ 36 ] جادل بعض مؤيدي حواسيب مجموعة التعليمات المختصرة (RISC) بأن مجموعة تعليمات x86 "المعقدة" من غير المرجح أن تُنفذ بواسطة بنية دقيقة ذات خطوط أنابيب متقاربة ، ناهيك عن تصميم ذي خطين. أثبت معالجا 486 وبنتيوم أن هذا ممكن بالفعل.
    • تُضاعف ناقلة البيانات الخارجية ذات وضع الاندفاع 64 بت كمية المعلومات التي يُمكن قراءتها أو كتابتها في كل عملية وصول إلى الذاكرة، مما يسمح لمعالج بنتيوم بتحميل ذاكرة التخزين المؤقت للتعليمات البرمجية بشكل أسرع من معالج 80486؛ كما تُتيح الوصول إلى بيانات وحدة الفاصلة العائمة x87 ذات 64 بت و80 بت وتخزينها بشكل أسرع . داخليًا، تُعالج وحدة المعالجة المركزية هذه البيانات بعرض 32 بت. أما البيانات الخارجية المُرسلة إلى الذاكرة، فتبلغ 64 بت، مما يُضاعف كمية البيانات المنقولة في دورة ناقل واحدة. تتضمن هذه الناقلة عدة أنواع من دورات الناقل، بما في ذلك وضع الاندفاع الذي يُحمّل أجزاءً من البيانات بحجم 256 بت إلى ذاكرة التخزين المؤقت للبيانات في دورة ناقل واحدة أيضًا. يُمكن لهذا العرض من البيانات نقل ما يصل إلى 528 ميجابايت في الثانية من وإلى الذاكرة. وقد زاد هذا المعدل ثلاثة أضعاف عن ذروة معدل نقل البيانات لمعالج Intel486 DX بتردد 50 ميجاهرتز. [ 37 ]
    • يُقلل فصل التعليمات والبيانات في ذاكرتي التخزين المؤقت المدمجتين على الشريحة بسعة 8 كيلوبايت [ 38 ] من تعارضات جلب البيانات وقراءة/كتابة المعاملات مقارنةً بمعالج 486. تُخصص مجموعة للتعليمات، والأخرى للبيانات. [ 39 ] ولتقليل وقت الوصول وتكلفة التنفيذ، تعتمد كلتا الذاكرتين على التجميع ثنائي الاتجاه ، بدلاً من ذاكرة التخزين المؤقت أحادية الاتجاه رباعية الاتجاه في معالج 486. ويتم استخدام زوج من خطوط ذاكرة التخزين المؤقت بسعة 32 بايت لمطابقة عرض 64 بت مع طول نقل البيانات المتتابعة (أربعة أجزاء). تتوافق إدارة ذاكرة التخزين المؤقت هذه مع بروتوكول MESI لتناسق ذاكرة التخزين المؤقت. [ 40 ] ومن التحسينات ذات الصلة في معالج بنتيوم القدرة على قراءة كتلة متجاورة من ذاكرة التخزين المؤقت للتعليمات حتى عند تقسيمها بين خطين (17 بايت على الأقل في أسوأ الحالات).
    • وحدة معالجة الفاصلة العائمة أسرع بكثير . يشتمل هذا المكون على مسار معالجة ثماني المراحل يُنفذ عملية واحدة على الأقل من عمليات الفاصلة العائمة في كل دورة ساعة. تستخدم المراحل الأربع الأولى من هذا المسار الجزء الصحيح، بينما تُنفذ المراحل الأربع الأخيرة عملية الفاصلة العائمة على مرحلتين، ثم تُقرب النتيجة وتُكتب في ملف السجلات، وأخيرًا تُبلغ عن الأخطاء. تحتوي هذه الوحدة أيضًا على خوارزميات جديدة تُزيد سرعة هذه العمليات الشائعة بمقدار ثلاثة أضعاف مقارنةً بوحدة المعالجة المركزية السابقة. [ 41 ] أظهرت بعض التعليمات تحسنًا هائلًا، ولا سيما تعليمة FMUL، حيث وصلت إنتاجيتها إلى 15 ضعفًا مقارنةً بوحدة معالجة الفاصلة العائمة 80486. كما يستطيع معالج بنتيوم تنفيذ تعليمة FXCH ST(x) بالتوازي مع تعليمة عادية (حسابية أو تحميل/تخزين) من وحدة معالجة الفاصلة العائمة.
    • تُمكّن دوائر جمع العناوين ذات الأربعة مداخل معالج بنتيوم من تقليل زمن استجابة حساب العناوين بشكل أكبر مقارنةً بمعالج 80486. يستطيع معالج بنتيوم حساب أنماط العنونة الكاملة باستخدام قاعدة القطاع + سجل القاعدة + السجل المُقاس + الإزاحة الفورية في دورة واحدة؛ بينما يحتوي معالج 486 على دائرة جمع عناوين بثلاثة مداخل فقط، وبالتالي يجب عليه تقسيم هذه الحسابات على دورتين.
    • يمكن للشيفرة الدقيقة استخدام كلا مساري المعالجة لتمكين التعليمات المتكررة تلقائيًا، مثل REP MOVSW، من تنفيذ دورة واحدة في كل دورة ساعة، بينما كان معالج 80486 يحتاج إلى ثلاث دورات ساعة لكل دورة (وكانت رقائق x86 الأولى تحتاج إلى دورات أكثر بكثير من معالج 486). كما أن تحسين الوصول إلى كلمات الشيفرة الدقيقة الأولى خلال مراحل فك التشفير يُسهم في تسريع تنفيذ العديد من التعليمات المتكررة بشكل ملحوظ، خاصةً في أكثر أشكالها شيوعًا وفي الحالات النموذجية. ومن الأمثلة على ذلك (من 486 إلى بنتيوم، من حيث دورات الساعة): CALL (من 3 إلى 1)، RET (من 5 إلى 2)، عمليات الإزاحة/التدوير (من 2 إلى 3 إلى 1).
    • إن المضاعف الأسرع والقائم بالكامل على الأجهزة يجعل التعليمات مثل MUL و IMUL أسرع عدة مرات (وأكثر قابلية للتنبؤ) مما هي عليه في 80486؛ يتم تقليل وقت التنفيذ من 13 إلى 42 دورة ساعة إلى 10-11 للمعاملات 32 بت.
    • مقاطعة افتراضية لتسريع وضع 8086 الافتراضي .
    • التنبؤ الديناميكي بالتفرع باستخدام طريقة مخزن هدف التفرع الذي يحتوي على كتلة ذاكرة تخزين مؤقت صغيرة. يتطلب استخدام طريقة قياس أداء غربال إراتوستينس ست دورات ساعة للتنفيذ على وحدة المعالجة المركزية Intel486، بينما ينخفض ​​إلى دورتين ساعة فقط في هذه الوحدة. [ 42 ]
  • ميزات أخرى :
    • ميزات تصحيح الأخطاء المحسنة مع إدخال منفذ تصحيح الأخطاء القائم على المعالج (انظر تصحيح أخطاء معالج بنتيوم في دليل المطورين، المجلد 1).
    • تتضمن الميزات المحسّنة للاختبار الذاتي فحص تكافؤ ذاكرة التخزين المؤقت من المستوى الأول (انظر بنية ذاكرة التخزين المؤقت في دليل المطورين، المجلد 1). وتشمل الميزات المدمجة الأخرى بنية وصول متوافقة مع معيار IEEE 1149.1 لاختبار الاتصال الخارجي بوحدة المعالجة المركزية، ووضع فحص للوصول إلى السجل المرئي للبرمجيات وحالة المعالج. [ 43 ]
    • التعليمات الجديدة: CPUID، CMPXCHG8B، RDTSC، RDMSR، WRMSR، RSM.
    • تم حذف سجلات الاختبار TR0–TR7 وتعليمات MOV للوصول إليها.
  • أضاف معالج بنتيوم MMX اللاحق مجموعة تعليمات MMX ، وهي امتداد لمجموعة تعليمات SIMD ( تعليمات مفردة للأعداد الصحيحة ، بيانات متعددة ) تم تسويقها للاستخدام في تطبيقات الوسائط المتعددة . لم يكن بالإمكان استخدام MMX بالتزامن مع تعليمات وحدة معالجة الفاصلة العائمة x87 نظرًا لإعادة استخدام السجلات (للسماح بتبديل السياق السريع). ومن التحسينات الأكثر أهمية مضاعفة أحجام ذاكرة التخزين المؤقت للتعليمات والبيانات، بالإضافة إلى بعض التغييرات في البنية الدقيقة لتحسين الأداء.

صُمم معالج بنتيوم لتنفيذ أكثر من 100  مليون تعليمة في الثانية (MIPS)، [ 44 ] وتمكن طراز 75  ميجاهرتز من الوصول إلى 126.5 مليون تعليمة في الثانية في بعض الاختبارات المعيارية. [ 45 ] عادةً ما كان أداء معالج بنتيوم يقارب ضعف أداء معالج 486 لكل دورة ساعة في الاختبارات المعيارية الشائعة.  كانت أسرع معالجات 80486 (ذات البنية الدقيقة المحسّنة قليلاً والتشغيل بتردد 100 ميجاهرتز) تكاد تضاهي قوة معالجات بنتيوم من الجيل الأول، وكان أداء معالج AMD Am5x86 ، الذي يُصنف ضمن فئة معالجات 486 رغم اسمه، مساوياً تقريباً لأداء معالج بنتيوم 75 من حيث أداء وحدة الحساب والمنطق (ALU).

تصويبات

عانت الإصدارات الأولى من  معالجات بنتيوم P5 بتردد 60-66 ميجاهرتز من مشكلة في وحدة الفاصلة العائمة، مما أدى إلى نتائج غير صحيحة (لكنها متوقعة) في بعض عمليات القسمة. هذا الخلل، الذي اكتشفه البروفيسور توماس نايسلي في كلية لينشبرغ بولاية فرجينيا عام 1994، أصبح يُعرف باسم خطأ بنتيوم FDIV ، وتسبب في إحراج شركة إنتل، التي أطلقت برنامج استبدال لاستبدال المعالجات المعيبة.

في عام ١٩٩٧، تم اكتشاف خطأ برمجي آخر يسمح لبرنامج خبيث بتعطيل النظام دون أي امتيازات خاصة، وهو ما يُعرف بـ" خطأ F00F ". تأثرت جميع معالجات سلسلة P5 بهذا الخطأ، ولم يتم إصدار أي تحديثات لإصلاحه. مع ذلك، تم تحديث أنظمة التشغيل الحديثة بحلول بديلة لمنع حدوث الأعطال.

النوى والخطوات

كان معالج بنتيوم المعالج الرئيسي لشركة إنتل لأجهزة الكمبيوتر الشخصية خلال منتصف التسعينيات. أُعيد تصميم المعالج الأصلي باستخدام عمليات تصنيع أحدث، وأُضيفت إليه ميزات جديدة للحفاظ على قدرته التنافسية، ولتلبية احتياجات أسواق محددة مثل أجهزة الكمبيوتر المحمولة. ونتيجة لذلك، ظهرت عدة إصدارات من بنية P5 الدقيقة.

الصفحة 5

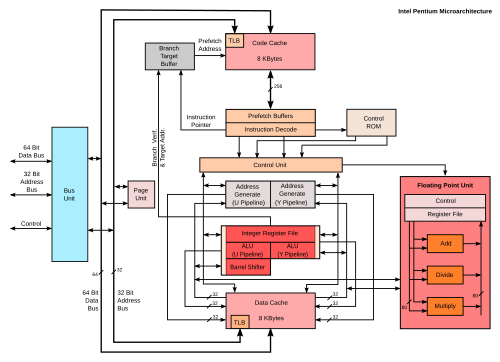

بنية معالجات إنتل بنتيوم الدقيقة

أُطلق على أول نواة معالج بنتيوم اسم "P5". وكان رمز المنتج الخاص بها 80501 (80500 للإصدارات الأولى Q0399 ). صدرت منها نسختان، إحداهما تعمل بتردد 60  ميجاهرتز  والأخرى بتردد 66 ميجاهرتز، باستخدام مقبس 4. تم إصدار هذا الإصدار الأول من بنتيوم باستخدام عامل شكل PGA ذي 273 طرفًا، ويعمل بجهد 5 فولت (مشتق من متطلبات توافق منطق الترانزستور-الترانزستور (TTL) المعتادة). احتوت على 3.1 مليون ترانزستور ، وبلغت أبعادها 16.7  مم × 17.6 مم ،  بمساحة 293.92  مم² . [ 46 ] صُنعت بتقنية BiCMOS (أشباه الموصلات المعدنية المؤكسدة التكميلية ثنائية القطب ثلاثية الطبقات المعدنية ) بدقة 800  نانومتر . [ 47 ] [ 48 ] أدى تصميم 5 فولت إلى استهلاك طاقة مرتفع نسبيًا لتردد التشغيل الخاص به عند مقارنته بالنماذج التالية مباشرة.

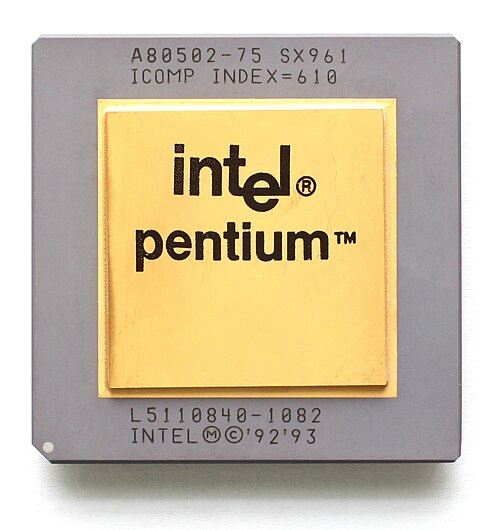

P54C

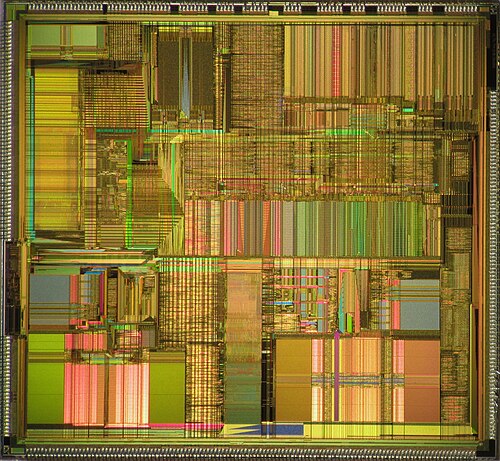

صورة لشريحة معالج إنتل بنتيوم P54C

تبع معالج P5 معالج P54C (80502) في عام 1994، بإصدارات مصممة للعمل بترددات 75 أو 90 أو 100  ميجاهرتز باستخدام مصدر طاقة 3.3 فولت. وباعتباره بدايةً لمقبس Socket 5 ، كان هذا أول معالج بنتيوم يعمل بجهد 3.3 فولت، مما قلل من استهلاك الطاقة، ولكنه استلزم تنظيم الجهد على اللوحات الأم. وكما هو الحال مع معالجات 486 ذات الترددات الأعلى، تم استخدام مضاعف تردد داخلي من هذه المرحلة فصاعدًا لتمكين الدوائر الداخلية من العمل بتردد أعلى من تردد ناقلات العناوين والبيانات الخارجية، نظرًا لتعقيد وصعوبة زيادة التردد الخارجي بسبب القيود الفيزيائية. كما أتاح هذا المعالج المعالجة المتعددة ثنائية الاتجاه، واحتوى على وحدة تحكم APIC محلية مدمجة وميزات جديدة لإدارة الطاقة. وقد صُنع بتقنية BiCMOS التي وُصفت بأنها 500  نانومتر و 600 نانومتر نظرًا لاختلاف التعريفات. [ 49 ]

P54CQS

تبع معالج P54C معالج P54CQS في أوائل عام 1995، والذي كان يعمل بتردد 120  ميجاهرتز. صُنع هذا المعالج بتقنية BiCMOS 350  نانومتر ، وكان أول معالج دقيق تجاري يُصنع بهذه  التقنية. [ 49 ] عدد ترانزستوراته مطابق لعدد ترانزستورات P54C، وعلى الرغم من استخدام تقنية تصنيع أحدث، إلا أن مساحة رقاقة P54CQS كانت متطابقة أيضًا. تم توصيل الرقاقة بالغلاف باستخدام تقنية التوصيل السلكي ، والتي تسمح فقط بالتوصيلات على طول حواف الرقاقة. كان من شأن رقاقة أصغر أن تتطلب إعادة تصميم الغلاف، نظرًا لوجود حد أقصى لطول الأسلاك، ولأن حواف الرقاقة ستكون أبعد عن نقاط التوصيل على الغلاف. تمثل الحل في الحفاظ على حجم الرقاقة نفسه، والإبقاء على حلقة التوصيل الحالية ، وتقليل حجم الدوائر المنطقية لمعالج بنتيوم فقط لتمكينه من تحقيق ترددات ساعة أعلى. [ 49 ]

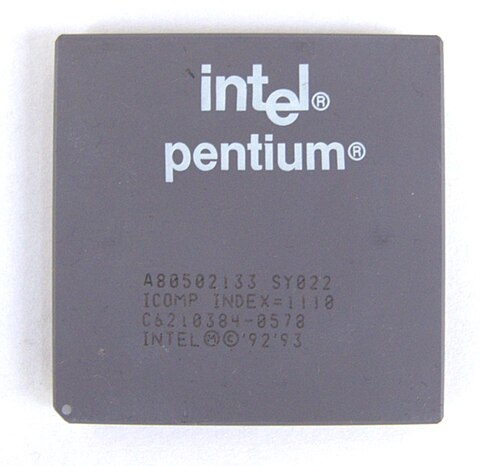

P54CS

تبعت معالجات P54CQS بسرعة معالجات P54CS، التي عملت بترددات 133 و150 و166 و200  ميجاهرتز، وقدمت مقبس Socket 7. احتوت على 3.3 مليون ترانزستور، وبلغت مساحتها 90  مم مربع ، وتم تصنيعها بتقنية  BiCMOS 350 نانومتر مع أربعة مستويات من التوصيلات البينية.

P24T

صدرت معالجات بنتيوم أوفر درايف P24T لأنظمة 486  عام 1995، وكانت تعتمد على إصدارات 3.3 فولت بتقنية 600  نانومتر بتردد 63 أو 83  ميجاهرتز. ولأنها تستخدم مقبس 2/3 ، فقد استلزم الأمر إجراء بعض التعديلات للتعويض عن ناقل البيانات ذي 32 بت وذاكرة التخزين المؤقت L2 الأبطأ في لوحات 486 الأم. ولذلك، زُوّدت بذاكرة تخزين مؤقت L1 بسعة 32 كيلوبايت (ضعف سعة معالجات بنتيوم السابقة لمعالج P55C).

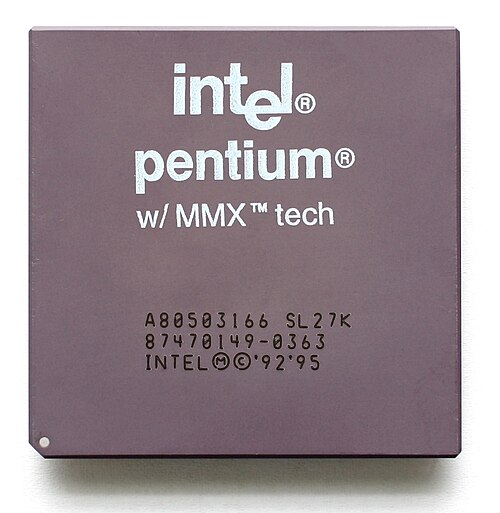

P55C

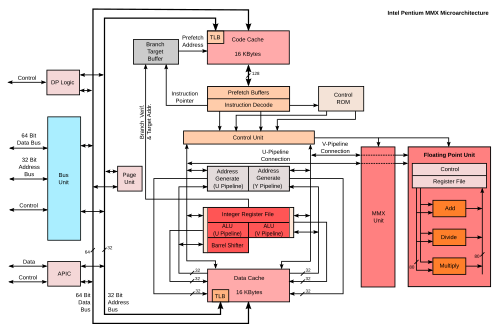

بنية Intel Pentium MMX الدقيقة

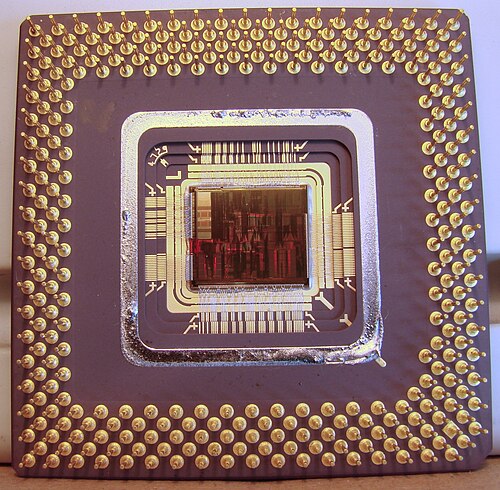

معالج بنتيوم MMX بسرعة 166  ميجاهرتز بدون غطاء

طُوِّر معالج P55C (أو 80503) في مركز أبحاث وتطوير شركة إنتل في حيفا، إسرائيل . وبيعت هذه المعالجات تحت اسم بنتيوم بتقنية MMX ( ويُشار إليها عادةً باسم بنتيوم MMX )؛ ورغم أنها كانت مبنية على نواة P5، إلا أنها تميزت بمجموعة جديدة من 57 تعليمة "MMX" تهدف إلى تحسين الأداء في مهام الوسائط المتعددة، مثل ترميز وفك ترميز بيانات الوسائط الرقمية. طُرحت سلسلة بنتيوم MMX في 22 أكتوبر 1996، وصدرت في يناير 1997. [ 50 ]

تعمل التعليمات الجديدة على أنواع بيانات جديدة: متجهات مُجمّعة 64 بت، تتكون إما من ثمانية أعداد صحيحة 8 بت، أو أربعة أعداد صحيحة 16 بت، أو عددين صحيحين 32 بت، أو عدد صحيح واحد 64 بت. فعلى سبيل المثال، تقوم تعليمة PADDUSB (جمع بايت مُشبع غير مُوقّع مُجمّع) بجمع متجهين، يحتوي كل منهما على ثمانية أعداد صحيحة غير مُوقّعة 8 بت، عنصرًا بعنصر؛ كل عملية جمع قد تؤدي إلى تجاوز الحد الأقصى تُشبع المتجه ، مما ينتج عنه 255، وهي القيمة القصوى غير المُوقّعة التي يمكن تمثيلها في بايت. تتطلب هذه التعليمات المتخصصة عادةً برمجة خاصة من قِبل المبرمج لاستخدامها.

تشمل التغييرات الأخرى في المعالج الأساسي مسار معالجة من 6 مراحل (مقابل 5 مراحل في معالج P5) مع مكدس إرجاع (تم استخدامه لأول مرة في معالج Cyrix 6x86) وتوازيًا أفضل، ووحدة فك تشفير تعليمات محسّنة، وذاكرة تخزين مؤقتة للبيانات من المستوى الأول بسعة 16 كيلوبايت + ذاكرة تخزين مؤقتة للتعليمات من المستوى الأول بسعة 16 كيلوبايت مع ترابط رباعي الاتجاهات (مقابل 8 كيلوبايت من ذاكرة التخزين المؤقتة للبيانات/التعليمات من المستوى الأول مع ترابط ثنائي الاتجاهات في معالج P5)، و4 مخازن مؤقتة للكتابة يمكن استخدامها الآن بواسطة أي من مساري المعالجة (مقابل مخزن واحد لكل مسار معالجة في معالج P5)، ومتنبئ تفرع محسّن مأخوذ من معالج Pentium Pro، [ 51 ] [ 52 ] مع مخزن مؤقت بسعة 512 مدخلًا (مقابل 256 مدخلًا في معالج P5). [ 53 ]

احتوت على 4.5 مليون ترانزستور، وبلغت مساحتها 140  مم² . صُنعت بتقنية  CMOS 280 نانومتر، وبنفس المسافات بين الطبقات المعدنية المستخدمة في  تقنية BiCMOS السابقة 350 نانومتر، لذا أطلقت عليها إنتل اسم "350  نانومتر" نظرًا لتشابه كثافة الترانزستورات. [ 54 ] تتضمن هذه التقنية أربعة مستويات من التوصيلات البينية. [ 54 ]

على الرغم من أن معالج P55C ظل متوافقًا مع مقبس 7 ، إلا أن متطلبات الجهد لتشغيل الشريحة تختلف عن مواصفات مقبس 7 القياسية. معظم اللوحات الأم المصنعة لمقبس 7 قبل اعتماد معيار P55C لا تتوافق مع خطي الجهد المزدوجين اللازمين لتشغيل هذا المعالج بشكل صحيح (جهد النواة 2.8 فولت، وجهد الإدخال/الإخراج 3.3 فولت ). وقد عالجت إنتل هذه المشكلة من خلال مجموعات ترقية OverDrive التي تضمنت شريحة وسيطة مزودة بنظام تنظيم جهد خاص بها.

تيلاموك

استخدمت معالجات Pentium MMX لأجهزة الكمبيوتر المحمولة وحدةً متنقلةً تضم المعالج. كانت هذه الوحدة عبارة عن لوحة دوائر مطبوعة (PCB) مُثبّت عليها المعالج مباشرةً بحجم أصغر. تُثبّت الوحدة على اللوحة الأم للكمبيوتر المحمول، وعادةً ما يُركّب مُشتّت حراريّ مُلامس لها. مع ذلك، في معالج Tillamook  Mobile Pentium MMX بتقنية 250 نانومتر (المُسمّى على اسم مدينة في ولاية أوريغون )، احتوت الوحدة أيضًا على شريحة 430TX بالإضافة إلى ذاكرة التخزين المؤقت SRAM بسعة 512 كيلوبايت.

النماذج والأنواع المختلفة

بنتيوم وبنتيوم بتقنية MMX
الاسم الرمزيالصفحة 5P54CP54C/P54CQSP54CSP55Cتيلاموك
رمز المنتج805018050280503
حجم العملية800 نانومتر600 نانومتر أو 350 نانومتر*350 نانومتر350 نانومتر (لاحقًا 280 نانومتر)250 نانومتر
مساحة القالب ( مم² )293.92 (16.7 × 17.6  مم)148 عند 600  نانومتر / 91 (لاحقًا 83) عند 350  نانومتر91 (لاحقاً 83)141 عند 350  نانومتر / 128 عند 280  نانومتر94.47 (9.06272 × 10.42416  مم)
عدد الترانزستورات (بالملايين)3.103.203.304.50
المقبسالمقبس 4مقبس 5/7المقبس 7
طَردCPGA / CPGA+IHSCPGA/CPGA+IHS/ TCP *CPGA/TCP*CPGA/TCP*CPGA/ PPGAPPGAبروتوكول TCP*CPGA/PPGA/TCP*PPGA/TCP*بروتوكول TCP/TCP على MMC-1
سرعة الساعة ( ميجاهرتز )60667590100120133150166200120*133*150*166200233166200233266300
سرعة ناقل البيانات ( ميجاهرتز )6066506050666066606660666066
حجم مخبأ المستوى 1ذاكرة تخزين مؤقتة للتعليمات البرمجية ثنائية الاتجاه بسعة 8 كيلوبايت. ذاكرة تخزين مؤقتة للبيانات ثنائية الاتجاه بسعة 8 كيلوبايت قابلة للكتابة.ذاكرة تخزين مؤقتة للتعليمات البرمجية ذات ترابط رباعي الاتجاهات بسعة 16 كيلوبايت. ذاكرة تخزين مؤقتة للبيانات ذات كتابة خلفية ذات ترابط رباعي الاتجاهات بسعة 16 كيلوبايت
الجهد الأساسي5.05.153.3 2.9*3.3 2.9*3.3 3.1* 2.9*3.3 3.1* 2.9*3.3 3.1* 2.9*3.3 3.1* 2.9*3.33.32.2*2.45*2.45*2.8 2.45*2.8 2.45*2.81.9 1.8*1.8*1.9 1.8*1.9 2.0*2.0*
جهد الإدخال/الإخراج5.05.153.33.33.33.33.33.33.33.33.33.33.33.33.33.32.52.52.52.52.5
TDP (الحد الأقصى بالواط)14.6 (15.3)16.0 (17.3)8.0 (9.5) 6.0* (7.3*)9.0 (10.6) 7.3* (8.8*)10.1 (11.7) 8.0 عند 600 نانومتر* (9.8 عند 600 نانومتر*) 5.9 عند 350 نانومتر* (7.6 عند 350 نانومتر*)12.8 (13.4) 7.1* (8.8*)11.2 (12.2) 7.9* (9.8*)11.6 (13.9) 10.0* (12.0*)14.5 (15.3)15.5 (16.6)4.2*7.8* (11.8*)8.6* (12.7*)13.1 (15.7) 9.0* (13.7*)15.7 (18.9)17.0 (21.5)4.5 (7.4) 4.1* (5.4*)5.0* (6.1*)5.5* (7.0*)7.6 (9.2) 7.6* (9.6*)8.0*
قدَّم22-03-199310-10-19941994-03-0727-03-19951995-06-121996-01-0410-06-199620-10-19961997-05-191997-01-081997-06-021997-081998-011999-01
* تشير علامة النجمة إلى أن هذه كانت متوفرة فقط كرقائق Mobile Pentium أو Mobile Pentium MMX لأجهزة الكمبيوتر المحمولة .
بنتيوم أوفر درايف بتقنية MMX
الاسم الرمزيP54CTB
رمز المنتجPODPMT60X150PODPMT66X166PODPMT60X180PODPMT66X200
حجم العملية (نانومتر)350
المقبسمقبس 5/7
طَردمعالج CPGA مزود بمشتت حراري ومروحة ومنظم جهد
سرعة الساعة (ميجاهرتز)125150166150180200
سرعة ناقل البيانات (ميجاهرتز)506066506066
ترقية لـبنتيوم 75بنتيوم 90بنتيوم 100 و 133بنتيوم 75بنتيوم 90 و120 و150بنتيوم 100 و133 و166
TDP (الحد الأقصى بالواط)15.615.615.618
الجهد االكهربى3.33.33.33.3
إصدارات بنتيوم المدمجة بتقنية MMX
الاسم الرمزيP55Cتيلاموك
رمز المنتجFV8050366200FV8050366233FV80503CSM66166GC80503CSM66166GC80503CS166EXTFV80503CSM66266GC80503CSM66266
حجم العملية ( نانومتر )350250
سرعة الساعة ( ميجاهرتز )200233166166166266266
سرعة ناقل البيانات ( ميجاهرتز )66666666666666
طَردPPGAPPGAPPGABGABGAPPGABGA
TDP (الحد الأقصى بالواط)15.7174.54.14.17.67.6
الجهد االكهربى2.82.81.91.81.81.92.0

المنافسون

بعد طرح معالج بنتيوم، أعلنت شركات منافسة مثل نيكسجن [ 55 ] ، وإيه إم دي، وسيريكس ، وتكساس إنسترومنتس عن معالجات متوافقة مع بنتيوم في عام 1994. [ 56 ] صنّفت مجلة CIO معالج نيكسجن Nx586 كأول معالج متوافق مع بنتيوم، [ 57 ] بينما وصفت مجلة PC Magazine معالج سيريكس 6x86 بأنه الأول. تبع ذلك معالج AMD K5 ، الذي تأخر طرحه بسبب صعوبات في التصميم. لاحقًا، استحوذت إيه إم دي على نيكسجن للمساعدة في تصميم معالج AMD K6 ، واستحوذت ناشيونال سيميكوندكتور على سيريكس . [ 58 ] حافظت المعالجات اللاحقة من إيه إم دي وإنتل على التوافق مع معالج بنتيوم الأصلي.

قائمة
