راينميتال مارك 20 آر إتش-202
مدفع راينميتال مارك 20 آر إتش-202 (اختصارًا لـ Maschinenkanone 20 mm Rheinmetall ) هو مدفع آلي عيار 20 ملم صممته وأنتجته شركة راينميتال . وهو يطلق ذخيرة 20×139 ملم التي طُورت في الأصل لبندقية هيسبانو-سويزا إتش إس.820 .

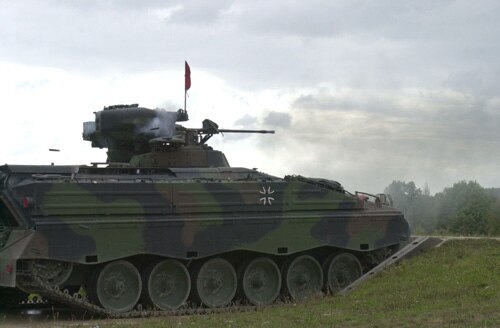

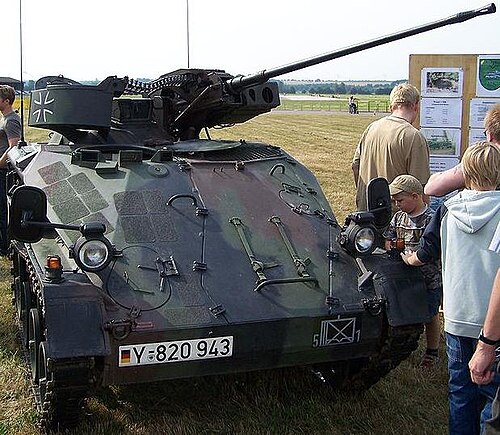

يُستخدم هذا المدفع في المركبات العسكرية الألمانية، بما في ذلك مركبة المشاة القتالية ماردر ، ومركبة سبيبانزر لوش، وبعض طرازات مركبة ويزل القتالية . كما يُستخدم في مركبة المشاة القتالية الأرجنتينية VCTP، وهي مركبة قتال مشاة مبنية على هيكل TAM . وقد أنتجت الأرجنتين نسخةً مضادةً للطائرات مزدوجة المدفع، تم جرّها، واستخدمتها في حرب الفوكلاند .
استخدمت السفن البحرية الألمانية أيضًا مدافع Rh 202، عادةً اثنين على الفرقاطات والمدمرات ، وأربعة على سفن الإمداد الأكبر حجمًا. وقد تم استبدالها ، أو يجري استبدالها حاليًا، بمدافع ماوزر MLG 27 الجديدة التي يتم التحكم فيها عن بُعد ، وهي الآن تابعة لشركة راينميتال، من عيار 27 ملم.
عرضت شركة ماريمونت، من ساكو بولاية مين ، نسخة معدلة لإطلاق ذخيرة M50 الأمريكية عيار 20×102 ملم المحملة في حزام وصلات M14، دون جدوى، على الحكومة الأمريكية، وذلك بموجب ترخيص من شركة راينميتال بموجب اتفاقية تسويق. [ 2 ]
نسخة مضادة للطائرات مزدوجة عيار 20 ملم
بدأ تطوير نظام راينميتال زويلينجسفالك المضاد للطائرات ذو المدفعين في عام 1968 لتلبية متطلبات وحدات الدفاع الجوي منخفضة المستوى التابعة للقوات الجوية الألمانية، أي "الاشتباك مع طائرات العدو المنخفضة والمنخفضة جدًا المقتربة بكل الوسائل المناسبة في الوقت المناسب لمنعها من إطلاق أسلحتها أو إيصال ذخائرها ، أو على الأقل لمنعها من شن هجوم دقيق على منشأة تابعة للقوات الجوية".
وافقت لجنة الميزانية في البوندستاغ على نظام Zwillingsflak في ديسمبر 1969. وبدأ الإنتاج التسلسلي في عام 1972. ووصلت أنظمة الإنتاج الأولى إلى وحدات الجيش الألماني في أكتوبر 1972. وقامت شركة راينميتال بتسليم آخر هذه الأنظمة في عام 1976.
تم استخدام هذا السلاح من قبل القوات الجوية الأرجنتينية ، بما في ذلك خلال حرب الفوكلاند .
منذ عام 1981، تم استخدامها من قبل الجيش البرتغالي والقوات الجوية البرتغالية .
تحديد
- النوع : مدفع أوتوماتيكي أحادي الماسورة
- العيار : 20 × 139 مم (0.8 × 5.4 بوصة)
- آلية التشغيل : كتلة مؤخرة منزلقة مفتوحة بالغاز ، ارتداد، قاعدة ارتداد
- الطول : 2612 مم (8 أقدام و7 بوصات)
- طول الماسورة : 2002 مم
- زاوية التخريش : 6 درجات
- الوزن (كامل) : 75 كجم (165 رطل) للتغذية الفردية؛ 83 كجم (183 رطل) للتغذية المزدوجة
- معدل إطلاق النار : 880-1000 دورة في الدقيقة
- المدى الفعال : 2000 متر
- أقصى مدى : 7000 متر
- سرعة الفوهة : من 1050 إلى 1150 متر/ثانية (من 3440 إلى 3770 قدم/ثانية)
- قوة الارتداد : 550-750 كجم
- وزن المقذوف : 134 غرام (0.3 رطل) للعيار الكامل؛ 108 غرام للذخيرة الخارقة للدروع
المشغلون
الأرجنتين - استولى البريطانيون على 15 طائرة من طراز Rh 202 تابعة للقوات الجوية الأرجنتينية خلال حرب الفوكلاند، 9 منها في مطار بورت ستانلي و6 في مطار غوس غرين.
ألمانيا – تم طلب 1015 في عام 1969. تم استخدامها بين عامي 1972 و 1992. تم سحب النموذج المزدوج من الخدمة الآن، ولكن لا يزال يتم استخدام النسخة ذات الماسورة الواحدة، وعادة ما يتم تركيبها على المركبات [ 1 ] يتم استخدام هذا المدفع مع Marder .
اليونان – 326 طائرة تستخدمها القوات الجوية اليونانية
البرتغال – 30 يستخدمها الجيش و 6 يستخدمها سلاح الجو.
ديك رومى
إندونيسيا - يُشغّل الجيش الإندونيسي ما يقارب 121 مدفعًا مزدوجًا من طراز Rh 202 لكتائبه المضادة للطائرات، بالإضافة إلى نسخة المدفع الرشاش Rh202 لـ 50 مركبة قتال مشاة من طراز Marder 1A3. [ 4 ] [ 5 ] كما تُشغّل البحرية الإندونيسية المدفع الرشاش Rh 202 على مجموعة متنوعة من سفنها، مثل فرقاطات فئة Achmad Yani ، [ 6 ] وكورفيتات فئة Fathillah ، [ 7 ] وسفن الإمداد السريع من فئة Mandau ، [ 8 ] وسفن الإنزال من فئة Teluk Semangka .
إيطاليا - تم نشرها على سيارة فيات CM6614 .
باكستان
المملكة العربية السعودية - تم نشرها على متن طائرة تيسن هينشل يو آر-416 التابعة لقوات الأمن الخاصة السعودية .
سريلانكا - تم نشرها على متن السفن البحرية SLNS Sayurala (2016) و SLNS Sindurala (2018) وعلى متن سفن أخرى.
أيرلندا - التسليح الثانوي على متن سفن الدوريات البحرية.
تشيلي – تم نشرها على مركبات المشاة القتالية من طراز ماردر 1A3.
المعارضة السورية
أرض الصومال
أوكرانيا – تم نشرها على مركبات المشاة القتالية من طراز ماردر التي تبرعت بها ألمانيا.
معرض
مدفع راينميتال الأرجنتيني المزدوج المضاد للطائرات عيار 20 ملم، متحف الحرب الإمبراطوري .

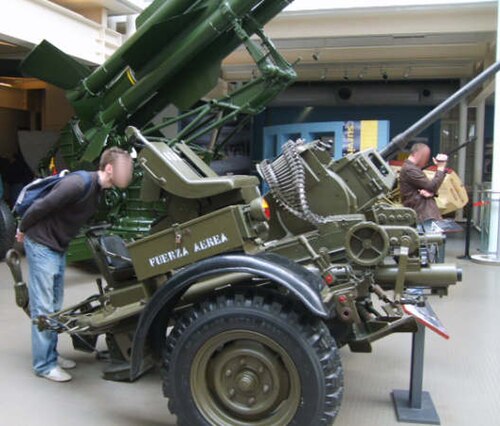

نفس السلاح، مع وجود رجل قريب منه للمقارنة من حيث الحجم. يحمل السلاح علامة " Fuerza Aérea Argentina " ( القوات الجوية الأرجنتينية ) على جانبه.
جبل بحري، سفينة دورية بحرية أيرلندية LÉ Róisín (P51) .

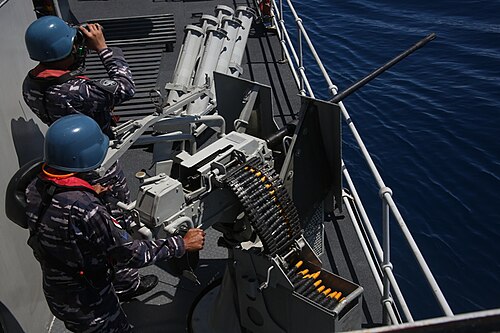

نسخة أخرى من الحامل البحري، الفرقاطة الإندونيسية KRI عبد الحليم بيرداناكوسوما (355) .
