هروب ريفلر

إن آلية ريفلر هي آلية ميكانيكية لساعات البندول الدقيقة تم اختراعها وتسجيل براءة اختراعها ^{[ 1 ]} من قبل صانع الأدوات الألماني سيغموند ريفلر في عام 1889. ^{[ 2 ]} وقد تم استخدامها في ساعات التنظيم الفلكي التي صنعتها شركته الألمانية كليمنس ريفلر من عام 1890 إلى عام 1965، ^{[ 3 ]} والتي ربما كانت أكثر ساعات البندول الميكانيكية دقة على الإطلاق.

آلية الميزان هي الآلية الموجودة في الساعة الميكانيكية التي تُعطي البندول دفعات دقيقة للحفاظ على تأرجحه، وتسمح لمجموعة التروس بالتقدم بمقدار محدد مع كل تأرجح للبندول، مما يُحرك عقارب الساعة للأمام بمعدل ثابت. كانت آلية ميزان ريفلر تطويرًا لآلية الميزان ذات النبضات المتباعدة ، وهي المعيار السابق للساعات الدقيقة. في آلية الميزان ذات النبضات المتباعدة، تُطبَّق القوة اللازمة للحفاظ على تأرجح البندول بواسطة أسنان عجلة الميزان التي تنزلق بالتناوب على لوحين مائلين على ذراعين متصلين بالبندول. لذلك، تنتقل اختلافات طفيفة في احتكاك اللوحين وفي عزم الدوران من عجلة الميزان إلى البندول، مما يُؤثر على حركته.

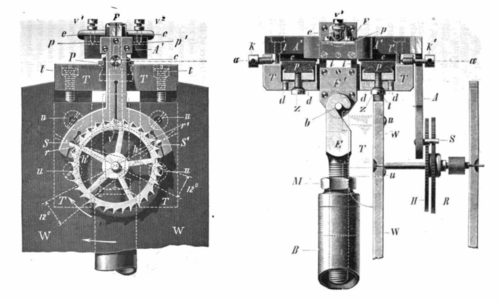

في آلية ميزان ريفلر، تُستمد الطاقة اللازمة لتأرجح البندول من ثني شريط زنبركي قصير مستقيم يُعلق البندول. ^{[ 4 ]} لا يُثبت الطرف العلوي لزنبرك التعليق بدعامة ثابتة كما هو الحال في معظم الساعات، بل يُثبت بحامل معدني ثقيل يدور حول حافتين حادتين متوازيتين على سطحه السفلي، تستندان على صفيحتين مسطحتين من العقيق. تقع نقطة انحناء زنبرك التعليق على خط تلامس الحافتين. عندما يتجاوز البندول أدنى نقطة له، تُفتح عجلة الميزان وتدفع الحامل، فيدور الحامل فجأة حول حافتيه بزاوية صغيرة، مما يؤدي إلى ثني الزنبرك. ينحني الزنبرك بمقدار ضئيل بالإضافة إلى الانحناء الناتج عن تأرجح البندول، وبالتالي يوفر الدفعة اللازمة للتأرجح التالي. إذن، يُستخدم زنبرك التعليق لوظيفتين: تعليق البندول وإعطائه الدفعة.

يتميز نظام الميزان بأداء أفضل من نظام الميزان ذي النبضات الثابتة، لأن القوة الناتجة عن الصفائح، بتغيراتها، لا تُطبَّق على البندول نفسه، بل على حامل الميزان. ^{[ 4 ]} لا يوجد أي تلامس بين نظام الميزان والبندول أسفل زنبرك التعليق. يبقى البندول بمنأى عن أي اضطراب من عجلة الميزان خلال معظم فترات التأرجح، والمهمة الوحيدة الموكلة إليه هي تحرير عجلة الميزان مرة واحدة في الثانية. تتم هذه العملية بالقرب من الموضع الأمثل، في مركز كل تأرجح.

تتميز عجلة هروب ريفلر وألواحها بتصميم خاص. في الواقع، توجد عجلتا هروب مثبتتان على نفس المحور، وسطحان على كل من مسماري لوحتي التثبيت. تحتوي عجلة القفل الأمامية على أسنان مدببة للأمام، تشبه إلى حد كبير آلية هروب ذات حركة ثابتة، وتتشبث بالسطح المستوي للوح لتثبيت العجلة. أما عجلة الدفع الخلفية، فلها أسنان ذات سطح مائل يواجه اتجاه الدوران . ويؤثر هذا السطح على الجزء الدائري من كل لوح تثبيت لتوليد الدفعة.

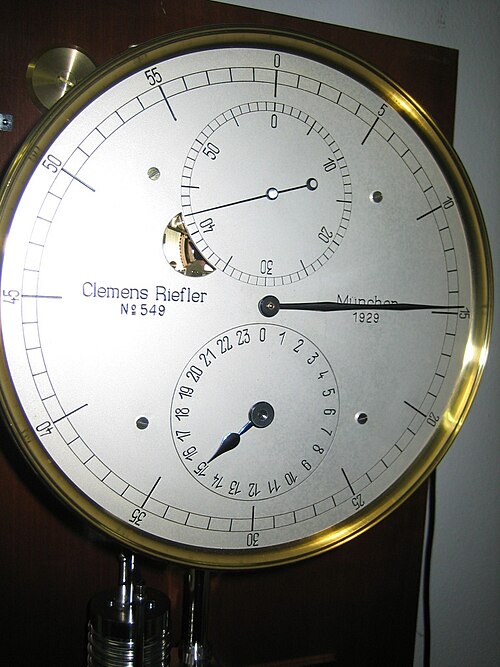

حققت ساعات كليمنس ريفلر الدقيقة دقة تصل إلى 10 مللي ثانية في اليوم، ^{[ 5 ] [ 6 ]} وكانت مضمونة الدقة في حدود 30 مللي ثانية. ^{[ 7 ]} مع إنتاج أكثر من 600 ساعة منها، ^{[ 3 ]} كانت من أكثر الساعات الفلكية استخدامًا، وأصبحت المعيار الأعلى لضبط الوقت في أوائل القرن العشرين. استُخدمت هذه الساعات في جميع أنحاء العالم في المراصد الفلكية والبحرية ، وكأساس لخدمات نشر الوقت الكهربائي ، التي كانت تنقل إشارات الوقت عبر أسلاك التلغراف . احتوت ساعات ريفلر على مفاتيح داخلية لهذا الغرض، تُرسل إشارة زمنية بتردد 1 هرتز إلى الأجهزة الخارجية. كان أول معيار زمني للولايات المتحدة، الذي وفره مكتب المعايير ( المعهد الوطني للمعايير والتكنولوجيا حاليًا )، من عام 1904 إلى عام 1929، مُستمدًا من ساعات ريفلر. ^{[ 5 ]}

إلى جانب آلية ميزان ريفلر، تميزت ساعات ريفلر بعدة ابتكارات أخرى ساهمت في دقتها. فقد كانت من أوائل الساعات التي استخدمت قضيب بندول مصنوعًا من سبيكة إنفار ذات التمدد الحراري المنخفض ، وذلك لمنع تغير طول البندول مع تغيرات درجة الحرارة، مما قد يؤدي إلى الخطأ. وتم تركيب أكثر النماذج دقة في خزان منخفض الضغط للتخلص من تأثير تغيرات الضغط الجوي على البندول. كما تم تشغيلها بواسطة آلية ريمونتوار تعمل بالجاذبية ، وهي عبارة عن ثقل صغير يتم لفه بواسطة محرك كهربائي كل 30 ثانية، وذلك للتخلص من تأثير تغيرات قوة الدفع على الآلية.

توجد ساعات بندول ريفلر الدقيقة العاملة المعروضة للجمهور في المتحف الألماني في ميونيخ ، والمتحف الوطني للساعات في كولومبيا، بنسلفانيا، والمتحف الدولي للساعات في لا شو دو فون ومتحف الساعات في لو لوكل (كلاهما في سويسرا)، والمتحف الألماني للساعات في فورتفانجن ، ومرصد البحرية الأمريكية (عن طريق الحجز فقط) في واشنطن العاصمة ، وذا كلوك وركس (جنوب لندن)، وفي قاعة أندرسون في كلية كارلتون في نورثفيلد ، مينيسوتا.
