قفل بكرة

في أنظمة تشغيل الأسلحة النارية، يشير مصطلح " قفل البكرات" إلى قفل المزلاج باستخدام بكرات . ومن الأمثلة البارزة على الأسلحة النارية التي تستخدم هذه الطريقة البندقية البولندية شبه الآلية wz.37 التي صممها إدوارد ستيكه، ^{[ 1 ]} والمدفع الرشاش متعدد الأغراض MG 42 الذي استوحى تصميمه من المهندس ستيكه ^{[ 2 ]} ، ومسدس CZ 52 شبه الآلي . كما طُبقت هذه الطريقة في البندقية التجريبية شبه الآلية Gerät 03، وبندقيتي الهجوم التجريبيتين Gerät 06 و EM-1 . واستمر تطوير MG 42 بعد الحرب العالمية الثانية، ليشكل الأساس للبندقية MG1 (MG 42/59) المطابقة لها تقريبًا، والتي تستخدم ذخيرة 7.62×51 ملم ناتو ، والتي تطورت لاحقًا إلى MG1A3، ثم إلى MG 3 التابعة للجيش الألماني ، وMG 42/59 الإيطالية، و MG 74 النمساوية . كما أدى ذلك إلى ظهور دبابة زاستافا إم 53 اليوغسلافية غير المرخصة والمطابق لها تقريباً .

يُثار جدلٌ حول أصل آلية القفل بالبكرات: ^{[ 3 ]} فعلى الرغم من أن المبدأ العام لاستخدام "أجزاء محامل كروية" تحت ضغط شعاعي "لمنع انفصال أجزاء التوصيل" كان معروفًا في موعد لا يتجاوز عشرينيات القرن العشرين، ^{[ 4 ]} إلا أنه لم يُستخدم على ما يبدو في الأسلحة النارية حتى ثلاثينيات القرن العشرين. وكانت أول بندقية تستخدم حلاً مشابهًا للحل الحديث هي البندقية البولندية التجريبية شبه الآلية wz.37 التي صممها المهندس إدوارد ستيك. ومع ذلك، لم تستخدم هذه البندقية بكرات، بل عناصر قفل طولية فقط. وربما استنادًا إلى تصميمها، طور الألمان بندقية MG42، مستبدلين عناصر القفل الطولية بالبكرات. ^{[ 5 ]}

في الأسلحة ذات آلية القفل الدوارة، تستقر البكرات على أسطح متوازية بالنسبة لمحور ماسورة البندقية على رأس الترباس، لذا لا يمكن لأي قوة تدفع الترباس للخلف أن تُحرره. عند تلقيم خرطوشة جديدة، يُستخدم رأس الترباس لدفع البكرات للخارج. ولذلك، ينتهي رأس الترباس بطرف مائل/وتدي ​​الشكل لتحريك البكرات بسلاسة إلى الخارج إلى وضع القفل.

يستخدم مسدس CZ 52 نظام القفل بالبكرات . ويظهر هنا كل من المزلاج والماسورة وقطعة القفل والبكرات.

في الوضع الطبيعي، يدفع نابض الارتداد قطعة القفل إلى الخلف، مما يؤدي بدوره إلى دفع الماسورة للخلف وتثبيت بكرات القفل. (في بعض هذه الصور، تم إزالة النابض).

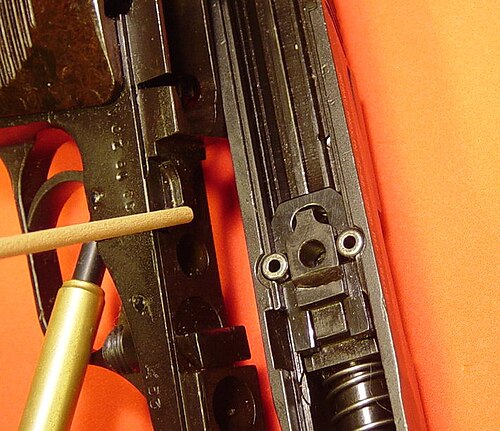

عند إطلاق النار من المسدس، ستتحرك الماسورة والمنزلق وقطعة القفل (الجانب الأيمن من الصورة) للخلف مسافة قصيرة، بينما ستتوقف قطعة القفل بواسطة لسان على الإطار، كما هو موضح على اليسار بعصا تشير إلى سطح التزاوج.

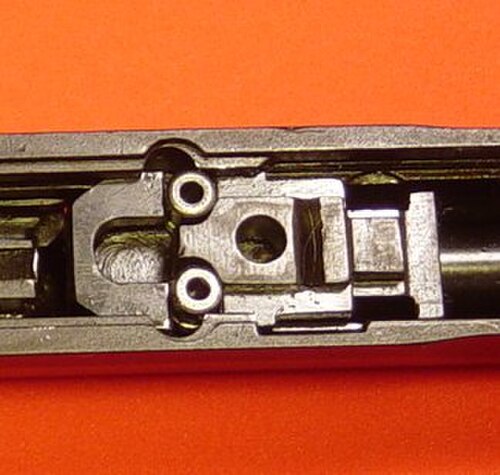

بعد توقف قطعة القفل بواسطة اللسان، ستتحرك البكرات للخلف مع المزلاج حتى تصل إلى الجزء المجوف من قطعة القفل. عندها ستتحرك البكرات للداخل وتتحرر من تجاويفها في المزلاج، مما يؤدي إلى فصل المزلاج عن الماسورة.

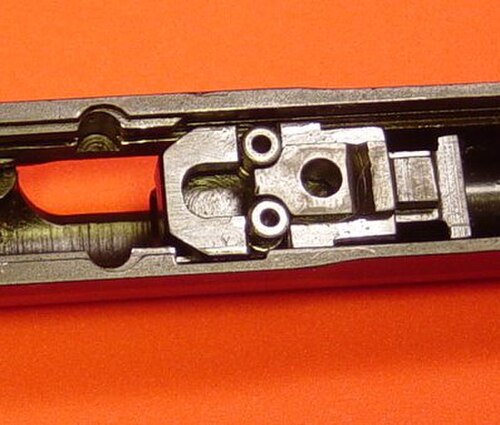

في نفس الوقت تقريبًا، سيتوقف الماسورة بواسطة قطعة القفل. وستدفع قوة الدفع المزلاج للخلف عكس ضغط نابض الارتداد، حيث تتم عملية استخراج الخرطوشة الجديدة وتلقيمها بشكل مشابه للتصاميم الأخرى.

مع تحرك المزلاج للأمام، يحافظ جزء القفل على ضغط خارجي على البكرات. عندما تتطابق تجاويف المزلاج مع البكرات، يدفعها جزء القفل إلى داخل التجاويف ويتحرك للأمام، مما يؤدي إلى قفل الماسورة بالمزلاج مرة أخرى. تتحرك الماسورة والمزلاج للأمام مسافة قصيرة ثم يتوقفان. على عكس آلية الارتداد القصير القياسية من براوننج، لا يحدث ميلان للماسورة أثناء التشغيل.

• يُطلق على نظام الارتداد المتأخر بالبكرات كما هو الحال في HK G3 ، حيث تُستخدم بكرات مماثلة، أحيانًا خطأً اسم "قفل البكرات"، ولكن لا يوجد قفل حقيقي للمزلاج ولا ارتداد للماسورة في حركة الارتداد المتأخر لأن البكرات تستقر على أسطح مائلة/مائلة، لذا فإن تطبيق قوة خلفية على المزلاج سيؤدي إلى فتحه.
• تتشابه طريقة قفل الصمام وقفل الأسطوانة في المفهوم.
• نظام قفل البكرات ذو المحامل الكروية المستخدم في البنادق ذات السحب المستقيم مثل Anschütz 1827 Fortner و Crossfire MK1 و Heym SR 30 و Savage Impulse .
• ^{[ 8 ]} ارتداد متأخر بواسطة المحمل كما هو الحال في جهاز الاستقبال العلوي من Mean Arms لبندقية من طراز AR-15 .
• نظام قفل الكوليت المستخدم في Blaser R8 / R93 / Blaser Tactical و Thompson .30-06 النموذج الأولي الذي يستخدم كوليت قابل للتمدد بطريقة مماثلة.

• مسمار دوار
• برغي متقطع
