نظام الارتداد هو نظام تشغيل للأسلحة النارية ذاتية التحميل ، حيث يحصل على الطاقة من حركة غلاف الخرطوشة أثناء دفعه للخلف بواسطة الغاز المتمدد الناتج عن اشتعال شحنة الوقود الدافعة . [ 1 ]

توجد عدة أنظمة ارتداد ضمن هذا المبدأ التشغيلي العام، ويتميز كل منها بالأساليب المستخدمة للتحكم في حركة الترباس . في معظم الآليات التي تستخدم الارتداد، لا يُقفل الترباس ميكانيكيًا عند الإطلاق: إذ يؤدي قصور الترباس ونابض (أو نوابض) الارتداد ، نسبةً إلى وزن الرصاصة، إلى تأخير فتح الترباس حتى خروج الرصاصة من الماسورة. [ 2 ] تستخدم بعض تصميمات الترباس المقفل نوعًا من الارتداد (مثال: تشغيل الكبسولة) لأداء وظيفة الفتح.

يمكن اعتبار مبدأ الارتداد شكلاً مبسطاً من أشكال تشغيل الغاز ، حيث يتصرف غلاف الخرطوشة كالمكبس الذي تحركه غازات البارود. [ 1 ] تشمل مبادئ التشغيل الأخرى للأسلحة النارية ذاتية التلقيم الارتداد المتأخر ، والدفع الأمامي ، وتشغيل الغاز ، وتشغيل الارتداد .

مبدأ التشغيل

رسم تخطيطي لعملية الارتداد

في الأسلحة النارية، يُعرَّف نظام الارتداد عمومًا بأنه نظام تشغيل تُستمد فيه الطاقة اللازمة لتشغيل آليات السلاح المختلفة، وأتمتة عملية تلقيم خرطوشة أخرى، من قصور القصور الذاتي لظرف الخرطوشة الفارغة الذي تدفعه الغازات المتمددة بسرعة، والناتجة عن احتراق مادة دافعة، عادةً ما تكون البارود، إلى خارج حجرة الإطلاق. [ 3 ] عندما يكون المقذوف (مثل الرصاصة ) لا يزال داخل ماسورة البندقية ، يكون غاز الدفع عالي الضغط خلفه محصورًا فيما يُمكن اعتباره نظامًا مغلقًا ، ولكن لحظة خروجه من فوهة البندقية ، ينكسر هذا الختم الوظيفي ، مما يسمح بانطلاق غاز الدفع فجأة في انفجار قوي من الفوهة . كما يُحدث الغاز المتمدد تأثير دفع نفاث باتجاه الخلف داخل الماسورة باتجاه ظرف الخرطوشة الفارغة. يُعد هذا "الارتداد" المكون الرئيسي للارتداد . [ 3 ] تستخدم بعض البنادق طاقة الارتداد لتنفيذ عملية إعادة التلقيم التلقائية، بينما تستخدم بنادق أخرى جزءًا من طاقة الارتداد لتشغيل أجزاء معينة فقط من الدورة، أو ببساطة تستخدم طاقة الارتداد لتعزيز الطاقة التشغيلية من نظام تشغيل تلقائي آخر. [ 3 ]

القاسم المشترك بين جميع أنظمة الارتداد هو أن غلاف الخرطوشة يتحرك بفعل ضغط البارود المباشر؛ لذا، فإن أي سلاح ناري لا يكون مزلاجه مُثبّتًا بإحكام (وبالتالي يُسمح له بالحركة طالما بقي ضغط الغاز في حجرة الإطلاق) سيخضع لنوع من الارتداد. [ 3 ] تظهر الطاقة الناتجة عن تمدد الغازات عند الإطلاق على شكل طاقة حركية تنتقل إلى آلية المزلاج، والتي يتم التحكم بها واستخدامها لتشغيل دورة عمل السلاح الناري. يعتمد مدى استخدام الارتداد بشكل كبير على طريقة التحكم في حركة المزلاج ونسبة الطاقة المستمدة من أنظمة التشغيل الأخرى. [ 1 ] يكمن الاختلاف بين أنظمة الارتداد في كيفية التحكم في حركة المزلاج. غالبًا ما يُقسم الارتداد إلى ثلاث فئات، تستخدم جميعها الضغط المتبقي لإكمال دورة التشغيل: "الارتداد البسيط" (أو "الارتداد" فقط)، و"الارتداد المتأخر"، و"الإشعال المُسبق المُتقدم".

في معرض حديثه عن الارتداد في الأسلحة النارية، ربط جورج إم. تشين بين أنواع تشغيل الأسلحة النارية الأوتوماتيكية الأخرى، فكتب: "بمعنى أوسع، يمكن اعتبار الارتداد شكلاً خاصاً من أشكال تشغيل الغاز. وهذا منطقي لأن غلاف الخرطوشة يُمكن تصوره كنوع من المكبس الذي تُحركه غازات البارود. في الواقع، ينطوي الارتداد على العديد من المشكلات الخاصة التي تجعله يُصنف ضمن فئة مستقلة. أما مسألة إدراجه ضمن فئة تشغيل الغاز أو تشغيل الارتداد العامة فهي مسألة نظرية بحتة. المهم هو أنه يجمع بعض خصائص كلا النوعين، وبحسب المشكلة المطروحة، يُمكن اعتباره أحدهما." [ 1 ]

تاريخ

في عام 1663، ورد ذكر في مجلة الجمعية الملكية لذلك العام لمهندس قدم إلى الأمير روبرت بسلاح آلي، إلا أن آلية عمله غير معروفة. [ 4 ] وفي عام 1854، حصل هنري بيسمر على براءة اختراع لمدفع يعمل بنظام ارتداد هيدروبنيوماتيكي مؤجل . [ 5 ] وفي عام 1856، حصل تشارلز إي. بارنز على براءة اختراع في الولايات المتحدة لمدفع يعمل بذراع تدوير مزود بآلية تعشيق تعمل بنظام الارتداد. [ 6 ] [ 7 ] وفي عام 1876، حصل الأمريكي برنارد فاسولد على براءة اختراع في بريطانيا وأمريكا لبندقية أحادية الطلقة تُعبأ من المؤخرة، مزودة بآلية فتح وتعشيق آلية تعمل بنظام الارتداد. [ 8 ] وفي عام 1883، حصل حيرام ماكسيم على براءة اختراع لبندقية تعمل بنظام الارتداد. وفي عام 1884، حصل أيضًا على براءة اختراع لبندقية تعمل بنظام الارتداد المؤجل ومزودة بقفل تبديل. [ ٩ ] وفي عام ١٨٨٤ أيضًا، بعد بضعة أشهر من ماكسيم، قدّم ريتشارد بولسون طلب براءة اختراع بريطانية لمسدسات وبنادق تعمل بنظام الارتداد. [ ١٠ ] وفي عام ١٨٨٧، قدّم المخترع الأمريكي كارل ج. بيركنس طلب براءة اختراع لبندقية تعمل بنظام الارتداد. [ ١١ ] [ ١٢ ] وفي عام ١٨٨٨، اخترع الدوق الأكبر كارل سالفاتور والعقيد فون دورموس من النمسا مدفعًا رشاشًا يعمل بنظام الارتداد المتأخر يُعرف باسم سكودا. [ ١٣ ]

ارتداد بسيط

رسم متحرك لعملية ارتداد بسيطة
السبب وراء اختراع نظام الارتداد المتأخر. يوضح الرسم التخطيطي مخاطر استخدام نظام الارتداد البسيط مع طلقات البنادق (يسار) وطلقات المسدسات ذات الضغط الأعلى من المتوسط ​​(يمين).
يستخدم مسدس كولت موديل 1903 ذو المطرقة الجيبية عيار 0.380 ACP نظام الارتداد البسيط. كتلة المزلاج كافية لتأخير فتح حجرة الإطلاق حتى ينخفض ​​الضغط.

يمثل نظام الارتداد (الذي يُشار إليه أحيانًا بالارتداد "البسيط" أو "المباشر" أو "الخالص") أبسط أنواع عمليات التلقيم الآلي. في آلية الارتداد، يستقر المزلاج على الجزء الخلفي من الماسورة، ولكنه غير مُثبّت في مكانه. عند لحظة الإطلاق، تدفع الغازات المتمددة الرصاصة للأمام عبر الماسورة، بينما تدفع في الوقت نفسه غلاف الخرطوشة للخلف باتجاه المزلاج. تدفع الغازات المتمددة مجموعة المزلاج للخلف، ولكن الحركة تتباطأ بفعل كتلة المزلاج والاحتكاك الداخلي والقوة اللازمة لضغط نابض الحركة. يجب أن يضمن التصميم أن يكون التأخير كافيًا لخروج الرصاصة من الماسورة قبل أن يخرج غلاف الخرطوشة من حجرة الإطلاق. يُقذف الغلاف الفارغ مع تحرك المزلاج للخلف. ثم تدفع الطاقة المخزنة في نابض الحركة المضغوط المزلاج للأمام (ولكن ليس قبل سحب الزناد إذا كان السلاح يُطلق النار من مزلاج مفتوح ). تُسحب خرطوشة جديدة من المخزن وتُوضع في حجرة الإطلاق مع عودة المزلاج إلى وضعه الأصلي.

يُعدّ نظام الارتداد عمليًا للأسلحة النارية التي تستخدم خراطيش ذات طاقة منخفضة نسبيًا ورصاصات خفيفة الوزن. تتطلب الخراطيش ذات الطاقة العالية مزلاجًا أثقل (عادةً 20 رطلاً) لمنع فتح المؤخرة قبل الأوان؛ وعند نقطة معينة، يصبح المزلاج ثقيلًا جدًا لدرجة تجعله غير عملي. على سبيل المثال،  يحتاج مدفع عيار 20 ملم يستخدم نظام ارتداد بسيط وخراطيش مُشحّمة إلى مزلاج يزن 500 رطل (230 كجم) لإبقاء الخرطوشة بأمان داخل الماسورة خلال الملّي ثواني الأولى. ومع ذلك، يجب أن يتحرك المزلاج للخلف مسافة كافية لإخراج الظرف الفارغ وتحميل طلقة جديدة، مما يحدّ من قوة نابض الإرجاع إلى متوسط ​​60 رطلاً (270 نيوتن) . النظام الناتج، إن أمكن بناؤه، لن يمتلك طاقة كافية للعمل بشكل موثوق أو حتى لإبقاء المزلاج مغلقًا عند إمالة المدفع للأعلى. [ 14 ]

بسبب وزن الترباس المطلوب (عادةً ما بين رطل واحد ورطلين)، تقتصر تصاميم الارتداد في المسدسات عمومًا على عيارات أصغر من 9×19 ملم بارابيلوم (مثل .25 ACP ، و .32 ACP ، و .380 ACP ، و 9×18 ملم ماكاروف ، إلخ). وهناك استثناءات، مثل مسدسات الارتداد البسيطة من شركة Hi-Point Firearms، والتي تتضمن طرازات تستخدم عياري .40 S&W و .45 ACP . [ 15 ] كما يُستخدم نظام الارتداد البسيط في البنادق نصف الآلية والبنادق القصيرة والرشاشات ذات العيار الصغير (مثل .22LR) . معظم بنادق الارتداد البسيطة مصممة لاستخدام خرطوشة .22 Long Rifle . ومن الأمثلة الشائعة عليها بندقية مارلين موديل 60 وبندقية روجر 10/22 . معظم البنادق الرشاشة والبنادق ذات نظام الارتداد مصممة لاستخدام خراطيش المسدسات مثل 9×19 ملم بارابيلوم، و.40 إس آند دبليو، و.45 إيه سي بي. ومن الأمثلة عليها: إم بي 40 ، وستين ، وأوزي . يمكن تصنيع الترباس في هذه الأسلحة بحجم أكبر ووزن أثقل مقارنةً بالمسدسات، نظرًا لثقل وزنها وتصميمها، على الأقل من الناحية المثالية، لإطلاق النار بكلتا اليدين، غالبًا بمساعدة أخمص الكتف؛ وتساعد هذه العوامل على تقليل تأثير حركة الترباس الثقيل على دقة التصويب. ونتيجةً لذلك، يُعد نظام الارتداد البسيط مناسبًا للطلقات الأقوى في البنادق الرشاشة مقارنةً بالمسدسات القياسية. عادةً ما يتطلب ماسورة قصيرة في الأسلحة ذات نظام الارتداد البسيط لمنع تمزق الخراطيش (حتى تلك ذات الضغط المنخفض). [ 16 ] كان مدفع بريكسيا 930 الرشاش الخفيف أحد الأسلحة النارية القليلة المعروفة ذات نظام الارتداد البسيط القادرة على إطلاق خراطيش بنادق كاملة القوة، والذي تطلب مزلاجًا كبيرًا لتحمل ضغط الخرطوشة، بالإضافة إلى صفيحة امتصاص صدمات زنبركية على الأخمص للتحكم في الارتداد. [ 17 ] [ 18 ] كما وُجدت بعض البنادق التي تستخدم خراطيش مصممة خصيصًا لنظام الارتداد. ومن الأمثلة على ذلك بنادق وينشستر طراز 1905 و 1907 و 1910 . أما بندقية الهجوم الوحيدة المعروفة التي تستخدم نظام الارتداد البسيط فهي بندقية بيرتون طراز 1917. [ 19 ]

على الرغم من أن نظام الارتداد البسيط يقتصر على الأسلحة التي تستخدم ذخيرة منخفضة الطاقة، إلا أنه يتميز بكفاءة عالية لدرجة أنه أصبح شائعًا في المسدسات شبه الآلية صغيرة العيار. أما المسدسات شبه الآلية ذات العيار الأكبر، فتستخدم عادةً نظام ارتداد قصير ، وأكثر أنواعه شيوعًا هي التصاميم المشتقة من براوننج ، والتي تعتمد على آلية قفل الماسورة والمنزلق بدلًا من الارتداد. ولكن يمكن استخدام مسدسات الارتداد لإطلاق ذخيرة قوية إذا كانت من النوعين الآخرين: الذخيرة الخارقة للدروع أو الارتداد المؤجل.

نظام الإشعال المتقدم بالبادئ (API)

دورة مدفع MK 108 (الجزء الأول)

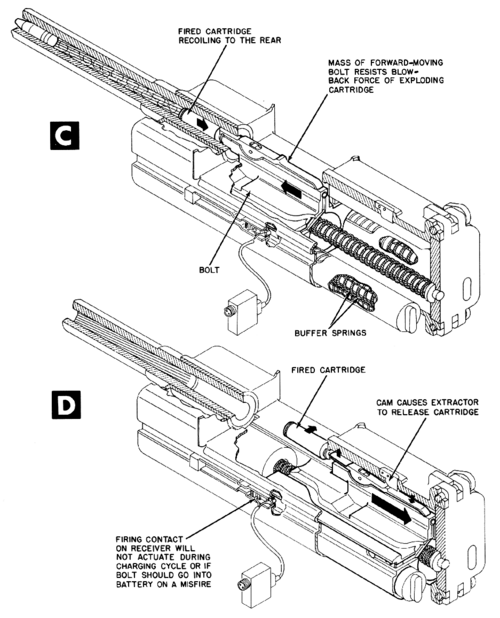

دورة مدفع MK 108 (الجزء الثاني)

في تصميم الارتداد الهوائي، يُشعل الكبسولة عندما يكون المزلاج لا يزال يتحرك للأمام وقبل أن تُملأ الخرطوشة بالكامل (على غرار مبدأ إطلاق النار من وضعية الإغلاق المستخدم في بعض البنادق الجبلية مثل Canon de 65 M (montagne) modele 1906 ، مع العلم أن المزلاج يكون مغلقًا في هذه الحالة، بينما تتحرك الذخيرة بأكملها عند الإطلاق). يتطلب هذا تصميمًا دقيقًا للغاية لضمان التوازن الصحيح وتساوي القوى بين وزن المقذوف، وكمية الوقود الدافعة، وطول السبطانة، ووزن المزلاج، وقوة نابض الإرجاع. في تصميم الارتداد البسيط، يتعين على غازات الوقود الدافعة التغلب على القصور الذاتي الساكن لتسريع المزلاج للخلف وفتح المؤخرة. أما في تصميم الارتداد الهوائي، فيجب عليها أولًا التغلب على الزخم الأمامي لإيقاف حركة المزلاج. ولأن سرعة المزلاج للأمام والخلف تميل إلى أن تكون متساوية تقريبًا، يسمح تصميم الارتداد الهوائي بتقليل وزن المزلاج إلى النصف. [ 20 ] نظرًا لأن زخم حركتي المزلاج المتعارضتين يلغي بعضهما البعض بمرور الوقت، فإن تصميم API للارتداد ينتج عنه ارتداد منخفض.

طُوِّر نظام الإشعال المتقدم بالكبسولات (API) في الأصل بواسطة راينهولد بيكر [ 21 ] لاستخدامه في مدفع بيكر من النوع M2 عيار 20 ملم . وأصبح هذا النظام سمة مميزة لمجموعة واسعة من التصاميم التي تعود أصولها إلى بيكر، بما في ذلك مدفع أورليكون الذي استُخدم على نطاق واسع كسلاح مضاد للطائرات خلال الحرب العالمية الثانية.

لزيادة أداء بنادق API ذات الارتداد، [ 20 ] تستخدم بنادق APIB ذات العيار الأكبر، مثل بيكر وأورليكون، حجرات إطلاق ممتدة، أطول من اللازم لاحتواء الطلقة، وتأتي ذخيرة هذه البنادق بخرطوشات مستقيمة الجوانب ذات حواف مجوفة (حواف أصغر قطرًا من قطر الخرطوشة نفسها). [ 22 ] يحدث الجزء الأخير من الحركة الأمامية والجزء الأول من الحركة الخلفية للظرف والترباس داخل هذه الحجرة الممتدة. طالما أن ضغط الغاز في الماسورة مرتفع، تظل جدران الظرف مدعومة ويُحكم إغلاق الفتحة، على الرغم من انزلاق الظرف للخلف. هذه الحركة الانزلاقية للظرف، أثناء تمدده بفعل ضغط الغاز الداخلي العالي، تُعرّضه لخطر التمزق، والحل الشائع هو تشحيم الذخيرة لتقليل الاحتكاك. يجب أن يكون للظرف حافة مجوفة لأن الطرف الأمامي للترباس سيدخل الحجرة، وبالتالي يجب أن يتناسب مخلب المستخرج المُعلق على الحافة مع قطر الحجرة أيضًا. عادة ما يكون للظرف عنق ضيق للغاية، لأنه يظل غير مدعوم أثناء دورة الإطلاق ويتشوه بشكل عام؛ ومن المرجح أن ينقسم الظرف ذو العنق القوي.

يسمح تصميم الارتداد في مدافع API باستخدام ذخيرة أقوى في مدفع أخف وزنًا مقارنةً بالارتداد البسيط، كما أن تقليل الارتداد الملحوظ يُسهم في توفير المزيد من الوزن. صُمم مدفع بيكر الأصلي، الذي يُطلق ذخيرة 20×70 ملم RB، ليحمله طائرات الحرب العالمية الأولى، وكان وزنه 30  كجم فقط. [ 23 ] حتى أن شركة أورليكون أنتجت بندقية مضادة للدبابات تُطلق ذخيرة 20×110 ملم RB باستخدام نظام الارتداد في مدافع API، وهي بندقية SSG36 . من ناحية أخرى، ولأن هذا التصميم يفرض علاقة وثيقة بين كتلة الترباس، وطول حجرة الإطلاق، وقوة الزنبرك، وقوة الذخيرة، ومعدل إطلاق النار، فإن معدل إطلاق النار العالي وسرعة الفوهة العالية في مدافع APIB غالبًا ما يكونان متعارضين. [ 22 ] كما أن مدافع API ذات الارتداد تُطلق النار من وضعية الترباس المفتوح، وهو ما لا يُساعد على الدقة ويمنع إطلاق النار المتزامن عبر قوس مروحة الطائرة.

بحسب دورة هندسية لقيادة المواد التابعة للجيش الأمريكي عام ١٩٧٠، "يتفوق مدفع الإشعال المتطور على مدفع الارتداد البسيط بفضل معدل إطلاقه العالي وقوة ارتداده المنخفضة. مع ذلك، يعتمد الأداء الأمثل على توقيت دقيق للغاية. فأي تأخير طفيف في عمل كبسولة الإشعال يُعيد المدفع إلى آلية الارتداد البسيط، دون الاستفادة من المزلاج الضخم والنابض الأقوى لتخفيف قوة الارتداد. [...] إن المتطلبات الدقيقة في تصميم وبناء المدفع والذخيرة تُقلل من أهمية هذا النوع إلى حد كبير، حتى يكاد يقتصر على الجانب النظري فقط." [ ٢٤ ]

تتأثر آليات المدفعية ذاتية الدفع بشدة بالذخيرة المستخدمة. فعلى سبيل المثال، عندما استبدل الألمان مدفعهم الرشاش MG FF (المشتق من مدفع أورليكون FFF) بقذيفة ألغام جديدة أخف وزنًا ، اضطروا إلى إعادة ضبط قوة الزنبرك ووزن الترباس، مما أدى إلى ظهور طراز جديد من MG FF/M بذخيرة غير قابلة للتبديل بين الطرازين. [ 25 ] ولعل مدفع MK 108 عيار 30  ملم كان ذروة تقنية المدفعية ذاتية الدفع ذات الارتداد خلال الحرب العالمية الثانية.

ويستخدم هذا المبدأ أيضًا في بعض قاذفات القنابل الآلية، على سبيل المثال في قاذفة القنابل الأمريكية Mk 19 أو قاذفة القنابل الروسية AGS-30 .

ارتداد غرفة ممتد

نظام إطلاق نار مغلق الترباس، يُعادل نظام الإشعال المُسبق المُتقدم، يستخدم خراطيش ذات حواف مُستقيمة ومُخفّضة في حجرة أعمق مُمتدة لاحتواء ضغط الغاز لفترة أطول قليلاً حتى يصل إلى مستوى آمن للاستخراج. هذه العملية تُشبه إلى حد كبير عملية الارتداد البسيطة، حيث تعمل أسلحة الارتداد المُتقدمة التي تُطلق الرصاصة عند امتلاء حجرة الخرطوشة بنفس الطريقة.

ارتداد متأخر

طلقات عيار 7.62×51 ملم من سلاح ناري يعمل بنظام الارتداد المتأخر. لاحظ آثار الاحتراق الناتجة عن حجرة الإطلاق المخددة.

بالنسبة للطلقات ذات القوة العالية التي لا يمكن استخدامها بأمان في نظام الارتداد البسيط، أو للحصول على آلية أخف وزنًا من تلك التي يوفرها النظام البسيط، يُعد نظام الارتداد المؤجل أو المُبطأ بديلاً عن نظام الارتداد ذي الضغط الجوي الخارق (API ). في هذا النظام، لا يُغلق المزلاج تمامًا، بل يُثبّت في مكانه مبدئيًا، مما يُحكم إغلاق الخرطوشة في حجرة الإطلاق بواسطة المقاومة الميكانيكية لإحدى آليات التأخير المختلفة. وكما هو الحال مع المقاومة الناتجة عن الزخم في نظام الارتداد ذي الضغط الجوي الخارق، يستغرق الأمر جزءًا من الثانية حتى تتغلب غازات الدفع على هذه المقاومة وتبدأ بتحريك الخرطوشة والمزلاج للخلف؛ هذا التأخير القصير جدًا كافٍ لخروج الرصاصة من فوهة البندقية وانخفاض الضغط الداخلي في الماسورة إلى مستوى آمن. ثم يدفع ضغط الغاز المتبقي المزلاج والخرطوشة للخلف.

تُغني عمليات الارتداد المؤجل عن تعقيدات عمليات الغاز أو الارتداد، إذ تستخدم مكونات صلبة بسيطة قليلة تُركّز الأجزاء المتحركة الرئيسية في جسم السلاح. ونظرًا للضغوط العالية، فإن الأسلحة النارية ذات الارتداد المؤجل من عيار البنادق ، مثل FAMAS و AA-52 و G3 ، تحتوي عادةً على حجرات مُخددة لتسهيل عملية الاستخراج. فيما يلي أنواع مختلفة من آليات الارتداد المؤجل:

تأخير البكرات

آلية إطلاق النار الآلية ذات الارتداد المؤجل بالبكرات
رسم تخطيطي لآلية الارتداد المؤجل بالبكرة G3
نموذج مقطعي للحجرة مع قنوات تصريف الغاز (يسار) وآلية التشغيل المؤجلة بالبكرات لبندقية القتال G3
رسم تخطيطي لآلية الارتداد المؤجل بالبكرات المستخدمة في مدفع رشاش MP5 . يعود أصل هذا النظام إلى النموذج الأولي لبندقية الهجوم StG 45(M) التي ظهرت في أواخر الحرب .

استُخدم نظام الارتداد المؤجل بالبكرات لأول مرة في النموذج الأولي لبندقية Gerät 06H من شركة ماوزر . يختلف هذا النظام عن نظام الارتداد المُقفل بالبكرات الموجود في بندقية MG 42 ، ونظام الارتداد المُقفل بالبكرات الذي يعمل بالغاز الموجود في بندقيتي Gerät 03 و Gerät 06. [ 26 ] على عكس بندقية MG 42، يكون ماسورة البندقية في نظام الارتداد المؤجل بالبكرات ثابتة ولا ترتد، وعلى عكس بندقيتي Gerät 03 و Gerät 06 وStG 44، تفتقر أنظمة الارتداد المؤجل بالبكرات إلى مكبس غاز. تُسهم هذه الميزات في تصميم خفيف الوزن نسبيًا، وذلك بتقليل عدد الأجزاء المطلوبة وكمية عمليات التشغيل اللازمة لإنتاج البندقية. عند دفع رأس الترباس للخلف، تُدفع بكرات على جانبي الترباس للداخل باتجاه امتداد حامل الترباس المخروطي. يؤدي ذلك إلى دفع حامل الترباس للخلف بسرعة أكبر بكثير، مما يؤخر حركة رأس الترباس. تتمثل الميزة الأساسية لنظام الارتداد المؤجل بالبكرات في بساطة التصميم مقارنة بنظام الغاز أو الارتداد. [ 27 ]

حصل فيلهلم شتالي ولودفيج فورجريملر ، من شركة ماوزر، على براءة اختراع آلية إطلاق النار ذات الارتداد المؤجل بالبكرة . ورغم بساطتها الظاهرية، إلا أن تطويرها خلال الحرب العالمية الثانية كان جهدًا تقنيًا وشخصيًا شاقًا، إذ اضطر المهندسون والرياضيون وغيرهم من العلماء الألمان للعمل معًا على أساس التوافق التام، بقيادة أوت هيلموت فون لوسنيتزر ، مدير معهد أبحاث الأسلحة ومجموعة تطوير الأسلحة في شركة ماوزر . أظهرت التجارب أن بنادق الارتداد المؤجل بالبكرة تعاني من ارتداد الترباس عند فتحه بسرعة فائقة تبلغ حوالي 20 مترًا في الثانية (66 قدمًا في الثانية) أثناء إطلاق النار الآلي. ولمعالجة ارتداد الترباس، كان لا بد من إيجاد الزاوية المثلى لرأس الترباس لتقليل سرعة فتحه بشكل ملحوظ. لم تُحل مشكلة السرعات العالية للغاية لحامل الترباس بالتجربة والخطأ، بل قدم عالم الرياضيات كارل ماير تحليلًا للمكونات والتجميعات في مشروع التطوير. [ 28 ] في ديسمبر 1943، ابتكر ماير معادلة استخدمها المهندسون لتغيير زوايا جهاز الاستقبال إلى 45° و27° على قطعة القفل بالنسبة للمحور الطولي، مما قلل من مشكلة ارتداد الترباس. مع هذه الزوايا، أصبحت نسبة النقل الهندسي لحامل الترباس إلى رأس الترباس 3:1، مما أجبر حامل الترباس الخلفي على التحرك بسرعة أكبر بثلاث مرات من رأس الترباس. وكانت القوى الخلفية المؤثرة على حامل الترباس وجهاز الاستقبال 2:1. تزداد القوة والاندفاع المنتقلان إلى جهاز الاستقبال مع ازدياد القوة والاندفاع المنتقلين إلى حامل الترباس. زيادة وزن حامل الترباس يقلل من سرعة الارتداد. بالنسبة لمشروع ماوزر StG 45(M) ، افترض ماير أن وزن رأس الترباس 120 غرامًا (4.2 أونصة) ووزن حامل الترباس 360 غرامًا (12.7 أونصة) (نسبة 1 إلى 3). احتوى النموذج الأولي لبندقية الهجوم StG 45 (M) على 18 قناة طولية لتصريف الغازات محفورة في جدار حجرة الإطلاق ، وذلك لتسهيل إخراج غلاف الخرطوشة المنتفخ من داخل الحجرة. تُسهم هذه القنوات في معادلة الضغط بين السطح الخارجي الأمامي لغلاف الخرطوشة وداخله، مما يضمن إخراجها دون تمزيق الغلاف، وبالتالي يُسهّل عملية الإخراج ويجعلها أكثر موثوقية. في عام 1944، أبدت شركات ألمانية أخرى، مثل Großfuß و Rheinmetall و CG Haenel، اهتمامًا بتطوير أسلحة صغيرة تعمل بنظام الارتداد المؤجل بالبكرات. عملت Großfuß على تطوير مدفع رشاش متعدد الأغراض MG 45 يعمل بنظام الارتداد المؤجل بالبكرات، والذي، مثل StG 45 (M)، لم يتجاوز مرحلة النموذج الأولي بحلول نهاية الحرب العالمية الثانية.

بعد الحرب العالمية الثانية، قام المهندسان السابقان في شركة ماوزر، لودفيج فورجريملر وثيودور لوفلر، بتطوير آلية الإطلاق بين عامي 1946 و1950 أثناء عملهما لدى شركة تصنيع الأسلحة الصغيرة الفرنسية، مركز الدراسات والتسليح في مولهاوس (CEAM). في عام 1950، تم توظيف لودفيج فورجريملر للعمل لدى شركة CETME في إسبانيا. وكانت بندقية CETME الإسبانية أول بندقية إنتاجية واسعة النطاق تستخدم آلية تأخير الإطلاق بالبكرة ، وتلتها مباشرةً بندقية SIG SG 510 السويسرية وبندقية Heckler & Koch G3 المبنية على طراز CETME B. يتميز مزلاج G3 بآلية مضادة للارتداد تمنعه ​​من الارتداد عن سطح مؤخرة الماسورة. [ 29 ] ويتكون "ذراع قفل رأس المزلاج" في G3 من مخلب زنبركي مثبت على حامل المزلاج، يقوم بالإمساك برأس المزلاج عند دخول مجموعة حامل المزلاج في وضع الإطلاق. تُثبّت الرافعة في مكانها بفعل الاحتكاك، مما يوفر مقاومة كافية لإعادة فتحها، وبالتالي يمنع ارتداد حامل الترباس. ونظرًا لانخفاض قوة دفع الترباس نسبيًا في خراطيش المسدسات، فقد استغنت شركة هيكلر آند كوخ عن آلية منع الارتداد في أسلحتها النارية ذات نظام الارتداد المؤجل بالبكرة والمصممة لخراطيش المسدسات. ويُعدّ رشاش هيكلر آند كوخ MP5 الأكثر شيوعًا في الخدمة عالميًا باستخدام هذا النظام. كما تستخدمه أيضًا مسدسات هيكلر آند كوخ P9 شبه الأوتوماتيكية، ورشاشات CETME Ameli الخفيفة، و SIG MG 710-3 ، وهيكلر آند كوخ HK21 ، ورشاشات Ohio Ordnance REAPR متعددة الأغراض.

تعتمد أذرع الارتداد المؤجل بالبكرات على أنواع محددة من الذخيرة، إذ تفتقر إلى منفذ أو صمام غاز قابل للتعديل لضبط الذراع وفقًا لسلوك الضغط الخاص بكل نوع من أنواع الوقود الدافعة والمقذوفات. ويتوقف أداؤها الموثوق على خصائص محددة للذخيرة والذراع، مثل وزن الرصاصة، وكمية الوقود الدافعة، وطول السبطانة، ومقدار التآكل. عند لحظة اشتعال الخرطوشة، يجب أن تبقى حجرة الإطلاق مغلقة بإحكام حتى خروج الرصاصة من السبطانة وانخفاض ضغط الغاز داخلها إلى مستوى آمن قبل أن يُفتح الختم وتبدأ حجرة الإطلاق بالانفتاح. وللحصول على أداء سليم وآمن، توفر الشركات المصنعة للأذرع مجموعة متنوعة من قطع القفل ذات كتل وزوايا كتف مختلفة، بالإضافة إلى بكرات أسطوانية بأقطار مختلفة. وتُعد الزوايا بالغة الأهمية، إذ تحدد توقيت فتح القفل والتحكم في انخفاض ضغط الغاز، حيث تعمل قطعة القفل بالتزامن مع حامل رأس الترباس. ويحدد عرض فجوة الترباس مسافة الرأس ، وبالتالي الوضع الصحيح للخراطيش في حجرة الإطلاق (المغلقة). ومن المتوقع أن تزداد فجوة الترباس بين قطعة القفل وحامل رأس الترباس تدريجيًا نتيجة الاستخدام. يمكن تحديد ذلك والتحقق منه باستخدام مقياس السماكة ، ويمكن تعديله باستبدال البكرات الأسطوانية بأخرى ذات قطر مختلف. يؤدي تركيب بكرات ذات قطر أكبر إلى زيادة فجوة البرغي ودفع قطعة القفل للأمام. أما تركيب بكرات ذات قطر أصغر فيؤدي إلى عكس ذلك. [ 30 ] [ 31 ] [ 32 ]

تأخير المحمل

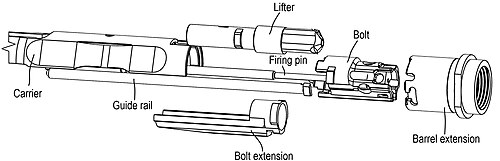

رسم توضيحي تفصيلي للمكونات الأساسية لمجموعة حامل مسمار تأخير المحمل

يستخدم نظام تأخير ارتداد المحامل مجموعة من محامل الكرات لتأخير حركة مجموعة حامل الترباس بعد الإطلاق. وهو مصمم ليتم ضبطه وفقًا لتفضيلات المستخدم أو تكوين المكونات الأخرى عن طريق استبدال الرافعة بأخرى ذات شكل هندسي مختلف.

تأخير الرافعة

رسم تخطيطي لآلية الارتداد المؤجل بالرافعة المستخدمة في بندقية الهجوم FAMAS.

تعتمد آلية الارتداد المؤجل بالرافعة على مبدأ الرافعة لوضع المزلاج في وضع غير مواتٍ ميكانيكيًا، مما يؤخر فتح حجرة الإطلاق. فعندما تدفع الخرطوشة وجه المزلاج، تحرك الرافعة حامل المزلاج للخلف بسرعة متسارعة مقارنةً بالمزلاج الخفيف. ويمكن تطبيق الرافعة باستخدام جزء مخصص أو من خلال أسطح مائلة تتفاعل مع بعضها البعض. وتؤدي هذه الرافعة إلى زيادة المقاومة بشكل ملحوظ وإبطاء حركة المزلاج الخفيف. ويتأثر الأداء الموثوق لأسلحة الارتداد المؤجل بالرافعة بخصائص محددة للذخيرة والسلاح، مثل وزن الرصاصة، وكمية الوقود الدافعة، وطول السبطانة، ومقدار التآكل. وقد حصل جون بيدرسن على براءة اختراع لأحد أوائل التصاميم المعروفة لنظام تأخير الرافعة. [ 33 ] كما استخدم مصمم الأسلحة المجري بال كيرالي هذه الآلية في العقدين الثاني والثالث من القرن العشرين، واستُخدمت في الرشاشات دانوفيا 39M و43M للجيش المجري . [ 34 ] بعد الحرب العالمية الثانية ، استقر كيرالي في جمهورية الدومينيكان وطوّر بندقية كريستوبال (أو بندقية كيرالي-كريستوبال) باستخدام آلية مماثلة. ومن الأسلحة الأخرى التي تستخدم هذا النظام مسدسات هوغ أفنجر وبينيللي B76 ، والرشاش FNAB-43 ، وبنادق الهجوم TKB-517 و VAHAN و FAMAS [ 35 ] ، وبنادق القتال /الرشاشات الخفيفة ستيرلينغ 7.62 و AVB-7.62 ، والرشاش متعدد الأغراض AA-52 . [ 36 ]

تأخير الغاز

يجب عدم الخلط بين نظام الارتداد المؤجل بالغاز ونظام التشغيل بالغاز . ففي البنادق ذات نظام الارتداد المؤجل بالغاز، لا يُقفل المزلاج أبدًا، وبالتالي يُدفع للخلف بفعل غازات الدفع المتمددة ، كما هو الحال في التصاميم الأخرى القائمة على الارتداد. مع ذلك، تُصرّف غازات الدفع من الماسورة إلى أسطوانة مزودة بمكبس يؤخر فتح المزلاج. استُخدم هذا النظام في مسدس كراغ-يورغنسن وفي بعض التصاميم الألمانية خلال الحرب العالمية الثانية لخرطوشة 7.92×33 ملم كورتز ، بما في ذلك بندقية فولكسشتورمغيفير (بفعالية محدودة) وبندقية غروسفوس شتورمغيفير (بكفاءة أعلى قليلًا)، [ 37 ] وبعد الحرب في مسدسات هيكلر آند كوخ P7 ، ووالتر CCP ، وشيفتشينكو PSh، وستير GB ، و M-77B . وفي السنوات الأخيرة، استُخدم في مسدس لاوغو ألين .

تأخير حلقة الغرفة

ارتداد متأخر بحلقة حجرة

عند إطلاق الخرطوشة، يتمدد غلافها ليغلق جوانب حجرة الإطلاق. يمنع هذا الإغلاق تسرب الغاز عالي الضغط إلى آلية السلاح. ولأن حجرة الإطلاق التقليدية أكبر قليلاً من اللازم، فإن الخرطوشة غير المُطلقة تدخلها بسهولة. أما في الأسلحة النارية ذات حلقة الإطلاق المؤجلة، فتكون الحجرة تقليدية من جميع النواحي باستثناء حلقة مقعرة داخل جدارها. عند إطلاق الخرطوشة، يتمدد غلافها داخل هذه الحلقة المقعرة دافعًا وجه الترباس للخلف. ومع تحرك الغلاف للخلف، تضغط هذه الحلقة على الجزء المتمدد منه. الطاقة اللازمة لضغط جدران غلاف الخرطوشة تُبطئ حركة الغلاف والمنزلق للخلف، مما يقلل من كتلتهما. أول استخدام معروف لهذا النظام كان في مسدس فريتز مان عام 1920، ولاحقًا في المسدس التجريبي طراز T3 من شركة هاي ستاندرد، الذي طوره أوت-هيلموت فون لوسنيتزر أثناء عمله في الشركة. [ 38 ] [ 39 ] من الأسلحة النارية الأخرى التي استخدمت هذا النظام مسدس LWS Seecamp ، وبندقية AMT AutoMag II ، ومسدس Kimball .30 Carbine. [ 40 ] [ 41 ] [ 42 ] تتضمن عائلة بنادق SIG SG 510 حلقة حجرة متدرجة ومخددة بالقرب من كتف الخرطوشة، تُستخدم لتجنب ارتداد الترباس بدلاً من عنصر تأخير. [ 43 ]

توجد عمليات مماثلة تستخدم حجرة إطلاق مخددة للتأخير. عند إطلاق الرصاصة، تلتصق الخرطوشة بجدران الحجرة المخددة، مما يؤدي إلى تأخير طفيف في عملية الاستخراج. يُعدّ النموذج الأولي لمدفع برونزويك الرشاش الخفيف عيار 6×45 ملم SAW مثالًا على استخدام هذه العملية.

مثال آخر يستخدم حجرة ذات منافذ، حيث تحتوي على حجرة أسطوانية مزودة بمنافذ لتخفيف الضغط تسمح بتسرب الغاز إلى حجرة حلقية أثناء عملية الاستخراج. [ 44 ] وهذا عكس تزييت الحجرة المخددة، إذ يُفترض أن تلتصق الخرطوشة بجدار الحجرة، مما يؤدي إلى تأخير طفيف في عملية الاستخراج. ويتطلب ذلك غلافًا ملحومًا مزودًا بأخدود حلقي داخلي لاحتواء الضغط. [ 45 ] [ 46 ]

التردد محصور

ارتداد مقفل بالتردد (يوضح الرسم التخطيطي مثالاً باستخدام مسمار مائل)

يشتمل نظام جون بيدرسن الحاصل على براءة اختراع على كتلة إغلاق مستقلة عن المزلاج أو حامل الترباس. عند إغلاقها، تستقر كتلة الإغلاق أمام كتف القفل الموجود في هيكل السلاح الناري. عند إطلاق الخرطوشة، يتحرك غلاف الخرطوشة والترباس والمزلاج معًا لمسافة قصيرة حتى تصطدم كتلة الإغلاق بكتف القفل وتتوقف. يستمر المزلاج في التحرك للخلف بنفس الزخم الذي اكتسبه في المرحلة الأولى بينما تبقى كتلة الإغلاق مغلقة. يسمح هذا بانخفاض ضغط حجرة الإطلاق إلى مستويات آمنة بمجرد خروج الرصاصة من الماسورة. ترفع الحركة المستمرة للمزلاج كتلة الإغلاق من مكانها وتسحبها للخلف، مما يُكمل دورة الإطلاق. تُستخدم الخراطيش ذات الجدران المستقيمة في هذه العملية لأنها أقل عرضة للتمزق من الخراطيش المخروطية في الأسلحة النارية ذات آلية المزلاج التي تسحب الطلقات فورًا من حجرة الإطلاق عند تعرضها لضغط عالٍ أثناء الإطلاق. تُعد مسدسات Remington Model 51 و R51 ، وبندقية SIG MKMO الرشاشة، وبندقية Star Si 35 الرشاشة، الأسلحة النارية الوحيدة التي تم إنتاجها والتي استخدمت هذا التصميم.

تأخير ارتداد دولاب الموازنة

تعتمد آلية الارتداد المؤجل بواسطة دولاب الموازنة على تأخير فتح الترباس أثناء إطلاق النار، وذلك بفعل القصور الذاتي الدوراني لدولاب الموازنة. ويتم تشغيل هذا التأخير بواسطة آلية تروس مسننة على حامل الترباس. وتستخدم هذه الآلية في كل من رشاشات بارنيتزكي وكازاتشوك، بالإضافة إلى رشاش MGD PM-9 . [ 47 ] [ 48 ]

تأخير التبديل

تشغيل مدفع شوارزلوز الرشاش.

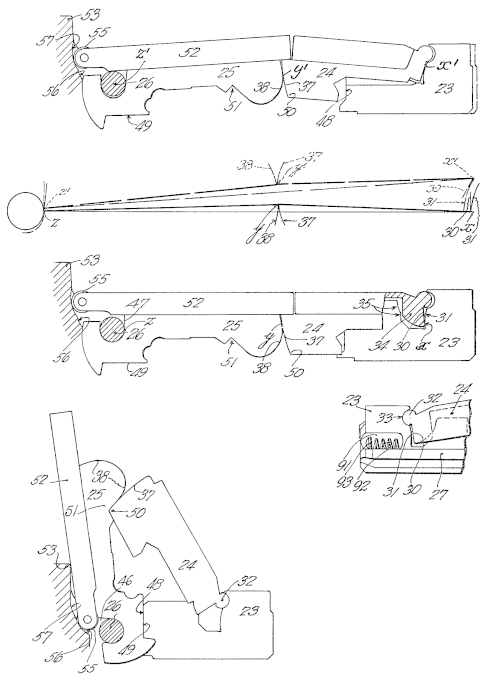

صورة من براءة اختراع بيدرسن [ 49 ] تصف آلية الارتداد المؤجل بالتبديل المستخدمة في بندقيته

في الأسلحة النارية ذات الارتداد المؤجل، يجب أن تتغلب حركة كتلة المؤخرة للخلف على قوة ميكانيكية كبيرة. [ 50 ] [ 51 ] [ 52 ] يكون المزلاج مفصليًا في المنتصف، وثابتًا من الخلف، ومستقيمًا تقريبًا في حالة السكون. عندما تتحرك المؤخرة للخلف بفعل قوة الارتداد، يتحرك المفصل لأعلى. [ 53 ] يمنع عيب القوة الميكانيكية المؤخرة من الفتح حتى تخرج الرصاصة من الماسورة وينخفض ​​الضغط إلى مستوى آمن. استُخدمت هذه الآلية في بندقية بيدرسن ومدفع شوارزلوز الرشاش M.07/12 . [ 51 ] [ 54 ]

حركة البراغي خارج المحور

طوّر جون براوننج هذه الطريقة البسيطة، التي لا يتماشى فيها محور حركة الترباس مع محور السبطانة، على الأرجح خلال أواخر الحرب العالمية الأولى، وحصل على براءة اختراعها عام ١٩٢١. [ ٥٥ ] [ ٥٦ ] وكانت النتيجة أن أي حركة طفيفة للترباس للخلف بالنسبة لمحور السبطانة تتطلب حركة أكبر على طول محور حركة الترباس، مما يزيد مقاومة الترباس دون زيادة كتلته. ويستخدم المدفع الرشاش الفرنسي MAS-38، الذي صُنع عام ١٩٣٨، ترباسًا يكون مسار ارتداده بزاوية مع السبطانة. ويستخدم كل من مدفعي جاتيماتيك وكريس فيكتور نسخًا معدلة من هذا المفهوم.

التأخير الشعاعي

ارتداد متأخر شعاعي

قدمت شركة CMMG بندقية MkG كاربين المزودة بنظام تأخير شعاعي في عام 2017. يستخدم هذا النظام دوران رأس الترباس لتسريع حامل الترباس في بندقية من طراز AR-15 . تم تعديل ألسنة قفل الترباس لتتضمن زوايا 120 درجة، مما يؤدي إلى دوران الترباس أثناء تحركه للخلف بفعل قوة الارتداد التقليدية. عند دوران الترباس بمقدار 22.5 درجة، يجب أن يُسرّع حامل الترباس للخلف عبر فتحة دبوس كامة بزاوية 50 درجة. يُضخّم هذا التسارع الكتلة الفعالة لحامل الترباس، مما يُبطئ سرعة رأس الترباس. [ 57 ] يسمح هذا التأخير بانخفاض الضغط قبل الاستخراج دون زيادة وزن مجموعة حامل الترباس. [ 58 ] يُشبه هذا النظام نظام الارتداد المؤجل بالبكرة والرافعة، حيث يستخدم كتلة حامل الترباس المتحركة بسرعة أكبر من رأس الترباس لتأخير فتح آلية الإطلاق. تم وصف التصميم في براءة الاختراع الأمريكية رقم 10,436,530 .

برغي/مسمار دوار - مؤجل

استُخدمت آلية الارتداد المؤجل لأول مرة في بندقية مانليشر موديل 1893 الأوتوماتيكية، حيث تعتمد على مزلاج دوار يُؤخَّر فتحه بواسطة لولب متقطع بزاوية، يُؤخَّر بربع لفة. [ 59 ] صمم جون تي. طومسون بندقية آلية تعمل بمبدأ مشابه حوالي عام 1920، وقدمها للتجارب مع الجيش الأمريكي. تنافست هذه البندقية، التي قُدِّمت عدة مرات، دون جدوى مع بندقية بيدرسن وبندقية غاراند ذات الكبسولة في الاختبارات الأولية لاستبدال بندقية سبرينغفيلد M1903 . [ 60 ] تُعد هذه الآلية من أبسط أشكال الارتداد المؤجل، ولكن ما لم تكن الذخيرة مُشحَّمة أو تستخدم حجرة إطلاق مُخدَّدة، فقد يكون الارتداد عنيفًا، خاصةً عند استخدام طلقات البنادق كاملة الطول. [ 61 ] يجب ألا تقل زاوية دوران المزلاج عن 90 درجة لمنع تمزق الخراطيش. [ 62 ] شكل آخر من أشكال هذه العملية باستخدام برغي حلزوني لتأخير الحركة الخلفية كان مدفع رشاش سالفاتور-دورموس M1893 ولاحقًا النموذج الأولي لمدفع رشاش كلاشينكوف موديل 1942 في عام 1942 [ 63 ] وبندقية فوكس واسب .

تأخير التثبيت

تستخدم آلية الارتداد المؤجل بواسطة المزلاج مزلاجًا زنبركيًا مثبتًا داخل الترباس (أي: دبوس أسطواني) يثبت نفسه في شقٍّ في الجزء الطرفي من قضيب التوجيه الأقرب إلى حجرة الماسورة، بدلًا من جزء من جسم البندقية/المحور. [ 64 ] إزالة المزلاج من الترباس من شأنه أن يحوّل العملية إلى آلية ارتداد بسيطة. تستخدم بندقية شو لو مانوفاكتشرينغ بلاك جاك عيار المسدس هذه الآلية. [ 65 ] [ 66 ] [ 67 ]

أنظمة النفخ العكسي الأخرى

غرفة عائمة

طوّر ديفيد مارشال ويليامز (مصمم بارز في مكتب الذخائر الأمريكي، ولاحقًا في شركة وينشستر ) آليةً تُمكّن الأسلحة النارية المصممة للخرطوشات كاملة الحجم من إطلاق ذخيرة عيار .22 ذات الإطلاق الحلقي بكفاءة عالية. يعتمد نظامه على "مكبس" صغير مُدمج في حجرة الإطلاق. عند إطلاق الخرطوشة، يندفع الجزء الأمامي من حجرة الإطلاق العائمة للخلف بفعل ضغط الغاز المتدفق عليها، كما هو الحال في المكبس التقليدي. هذا، بالإضافة إلى طاقة الارتداد المُكتسبة من الخرطوشة، يدفع المزلاج للخلف بقوة أكبر من أيٍّ من القوتين على حدة. يُوصف هذا غالبًا بـ"الارتداد المُتسارع"، وهو يُضخّم طاقة الارتداد الضعيفة لخرطوشة .22 ذات الإطلاق الحلقي. [ 68 ] صمّم ويليامز نسخة تدريبية من مدفع براوننج الرشاش، ونسخة كولت سيرفيس إيس عيار .22 الطويلة من مسدس M1911 باستخدام نظامه. بفضل الارتداد المُعزّز الناتج عن حجرة الإطلاق العائمة، أصبحت هذه الأسلحة التدريبية تُحاكي نظيراتها كاملة القوة، مع الحفاظ على استخدام ذخيرة منخفضة الطاقة وغير مكلفة. تُعدّ الحجرة العائمة آلية تعمل بالغاز والنفخ في آن واحد . [ 69 ]

يتم تشغيلها بواسطة مضخة أولية

نظام الارتداد المُفعّل بواسطة المُشغّل الأولي (يوضح الرسم التخطيطي مثالاً باستخدام لوحات القفل)

تستخدم الأسلحة النارية التي تعمل بآلية الكبسولة طاقة ارتداد الكبسولة لفتح آلية الإطلاق وتدوير السلاح. [ 70 ] طوّر جون غاراند هذا النظام في محاولة غير ناجحة لاستبدال بندقية M1903 ذات الترباس في أوائل عشرينيات القرن العشرين. [ 71 ] [ 72 ] عملت نماذج غاراند الأولية بشكل جيد مع ذخيرة الجيش الأمريكي عيار 0.30-06 والكبسولات غير المضغوطة، ولكن بعد ذلك غيّر الجيش من استخدام البارود سريع الاحتراق إلى بارود البندقية العسكرية المحسّن (IMR) ذي الاحتراق التدريجي. أدى بطء ارتفاع الضغط إلى جعل النماذج الأولية التي تعمل بآلية الكبسولة غير موثوقة، لذلك تخلى غاراند عن التصميم لصالح بندقية تعمل بالغاز أصبحت فيما بعد بندقية M1 غاراند . [ 71 ] [ 73 ] استخدمت شركة AAI مكبس الكبسولة في بندقية قُدّمت لمسابقة SPIW. [ 74 ] [ 75 ] [ 76 ] [ 77 ] بندقية بوستنيكوف الهجومية APT وبندقية كلارك كما هو موضح في براءة الاختراع الأمريكية رقم 2,401,616 . [ 78 ] وفي بعض الحالات، كما في براءة الاختراع الأمريكية رقم 2537443A ، يتم إخراج الكبسولة بالكامل من الخرطوشة عبر منفذ في الترباس لتجهيز المطرقة. [ 79 ]

يُستخدم نظام مشابه في بنادق الرصد في سلاح LAW 80 وسلاح الهجوم متعدد الأغراض الذي يُطلق من الكتف، حيث يستخدمان خرطوشة 9 ملم، أو خرطوشة وينشستر .308 ، مع خرطوشة فارغة من عيار .22 هورنت بدلاً من الكبسولة. عند الإطلاق، تتراجع خرطوشة هورنت مسافة قصيرة للخلف، مما يؤدي إلى فتح آلية الإطلاق. [ 80 ]

انتكاسة القضية

استُخدم غلاف الخرطوشة نفسه تجريبيًا لتشغيل آلية مشابهة لآلية تشغيل كبسولة الإشعال في بندقية غاراند. تشمل النماذج الأولية المعروفة التي تستخدم هذه الطريقة تصميمين لبندقيتين من عام 1936، أحدهما من تصميم ميخائيل مامونتوف والآخر من تصميم ماكار غوريانوف في مكتب التصميم TsKB-14 ، بالإضافة إلى تصميم من ثمانينيات القرن العشرين من تصميم أ. ف. باريشيف . بندقيتا مامونتوف وغورياينوف شبه أوتوماتيكيتين؛ إذ يتم تشغيل آلية فتح الترباس فقط بواسطة الغازات التي تدفع الخرطوشة للخلف، بينما تتم بقية الدورة (الإخراج، إعادة التلقيم) يدويًا كما هو الحال في البندقية التقليدية ذات الترباس. تكمن إحدى المشكلات الرئيسية في استخدام غلاف الخرطوشة كمكبس في أن حركته أسرع بكثير (حوالي 1 مللي ثانية) مقارنةً بدفع الغاز أسفل الماسورة عبر مكبس - حوالي 5 مللي ثانية في بندقية القنص دراغونوف ، التي استخدمت نفس خرطوشة بندقية مامونتوف. صنع باريشيف آلية أوتوماتيكية بالكامل، ولكنها ضخمة نوعًا ما، تستخدم تأخيرًا ميكانيكيًا. في نظامه، تدفع خرطوشة الغلاف وجه المزلاج المائل للخلف، والذي بدوره، عند بلوغه زاوية معينة، يدفع ذراع الفتح للخلف، والذي يستمر في الدفع حتى يفتح المزلاج. [ 81 ] ومع ذلك، فقد أصدرت هيئة تنظيم الأسلحة النارية الألمانية (GRAU) تقييمًا سلبيًا لبندقية باريشيف، مشيرةً إلى أن المشاكل الرئيسية المتعلقة بموثوقية الأسلحة النارية التي تستخدم غلاف الخرطوشة كمكبس كانت معروفة منذ ثلاثينيات القرن العشرين، ولا تزال دون حل. [ 82 ]

تصاميم ذات فائدة محدودة

قفل بليش

قفل بليش هو آلية قفل مؤخرة صممها جون بيل بليش بناءً على ملاحظته أنه تحت ضغوط شديدة، تقاوم بعض المعادن المختلفة الحركة بقوة أكبر مما تتوقعه قوانين الاحتكاك العادية. في المصطلحات الهندسية الحديثة، يُطلق على هذه الظاهرة اسم الاحتكاك الساكن أو الالتصاق . استُخدمت آلية القفل هذه في تصميمات رشاش طومسون ، والبندقية الآلية ، والبندقية الآلية القصيرة . تم لاحقًا التخلي عن هذا المبدأ المشكوك فيه باعتباره زائدًا عن الحاجة في نسختي M1 وM1A1 من الرشاشات بناءً على إصرار الجيش الأمريكي. [ 83 ] إن التشحيم أو التلوث من شأنه أن يُلغي أي تأخير تمامًا. أي ميزة فعلية قد يوفرها نظام بليش النظيف وغير المُشحم يمكن تحقيقها أيضًا بإضافة أونصة واحدة فقط من الكتلة إلى الترباس. [ 84 ]

ماسورة دوارة وحشية

اعتمد نظام سافاج على نظرية مفادها أن الحلزنة في ماسورة البندقية تُحدث قوة دورانية تُبقي المسدس مُغلقًا حتى خروج المقذوف من الماسورة. لكن تبيّن لاحقًا أن الرصاصة كانت تخرج من الماسورة قبل حدوث أي إغلاق. في الواقع، كانت مسدسات سافاج تعمل كأسلحة نارية بسيطة تعمل بنظام الارتداد. [ 85 ] يتميز المسدسان الفرنسيان MAB PA-15 وPA-8 عيار 9 ملم بتصميم مشابه ويعملان بشكل صحيح.

فتح القفل بواسطة مساحة الرأس

فتح القفل بتفعيل مسافة الرأس.

عملية غير مألوفة تستخدم رأس مزلاج يتحرك للخلف عند الإطلاق، مما يسمح للخرطوشة بالتحرك للخلف أو حتى شدها حتى ينفتح المزلاج. [ 86 ] [ 87 ] عند الإطلاق، تحرك الخرطوشة رأس المزلاج للخلف حوالي 2.5 مم حتى يتوقف، ثم يدور المزلاج لفتحه وإتمام العملية.

تأخيرات مغناطيسية

مغناطيس ذو ارتداد متأخر (يظهر نموذج الاختبار)

عملية تستخدم مسمارًا بسيطًا يعمل بنظام الارتداد، مزودًا بمغناطيسات نيوديميوم لتأخير تشغيله. [ 88 ] وقد طورت شركة TACCOM مخزنًا مؤقتًا خاصًا يستخدم هذه العملية.

تأخير هوائي

تأخير هوائي/هيدروليكي.

يُستخدم نظام التأخير الهوائي/الهيدروليكي في آلية إطلاق النار باستخدام مزلاج بسيط يعمل بضغط الهواء لتأخير العملية. ويُعدّ كل من بندقية Suomi KP/-31 وبندقية Moore الرشاشة مثالين على استخدام هذه الآلية. [ 89 ]

أنظمة التحميل الآلي الأخرى

ومن أنظمة التحميل الآلي الأخرى ما يلي:
