معوض متزامن ثابت

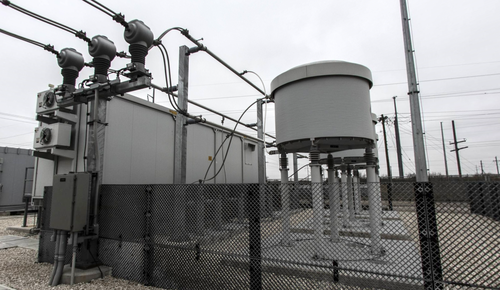

في الهندسة الكهربائية ، يُعدّ مُعَوِّض التزامن الثابت ( STATCOM ) جهاز تعويض تفاعلي موصول على التوازي، ويُستخدم في شبكات النقل . يستخدم هذا الجهاز إلكترونيات القدرة لتشكيل مُحوِّل مصدر جهد، والذي يمكن أن يعمل كمصدر أو مُستقبِل للطاقة التفاعلية المترددة لشبكة الكهرباء. وهو أحد أجهزة نظام نقل التيار المتردد المرن (FACTS).

تُعدّ أجهزة STATCOM بدائل لأجهزة القدرة التفاعلية السلبية الأخرى، مثل المكثفات والمحاثات ( المفاعلات ). تتميز هذه الأجهزة بقدرة تفاعلية متغيرة، حيث يمكنها تغيير خرجها في أجزاء من الثانية، كما أنها قادرة على تزويد واستهلاك كلٍ من القدرة التفاعلية السعوية والحثية . ورغم إمكانية استخدامها لدعم الجهد وتصحيح معامل القدرة، إلا أن سرعتها وكفاءتها تجعلها أكثر ملاءمةً للحالات الديناميكية، مثل دعم الشبكة في ظروف الأعطال أو حالات الطوارئ .

كان استخدام أجهزة FACTS القائمة على مصدر الجهد مرغوبًا فيه لبعض الوقت، إذ يُساعد على التخفيف من قيود الأجهزة القائمة على مصدر التيار التي ينخفض ​​خرجها التفاعلي مع انخفاض جهد النظام. مع ذلك، حالت القيود التكنولوجية تاريخيًا دون انتشار واسع لأجهزة STATCOM. عندما أصبحت الثايرستورات ذات إيقاف البوابة (GTO) متاحة على نطاق أوسع في التسعينيات ^{[ 1 ]} ، وأصبحت قادرة على التشغيل والإيقاف عند مستويات طاقة أعلى، بدأت أولى أجهزة STATCOM بالظهور تجاريًا. استخدمت هذه الأجهزة عادةً طوبولوجيا ثلاثية المستويات وتعديل عرض النبضة (PWM) لمحاكاة أشكال موجات الجهد.

تستخدم أجهزة STATCOM الحديثة الآن ترانزستورات ثنائية القطب ذات بوابة معزولة (IGBTs)، مما يسمح بتبديل أسرع عند مستويات طاقة عالية. وقد بدأت تصميمات الدوائر ثلاثية المستويات تفسح المجال لتصميمات محولات متعددة الوحدات (MMC)، التي تسمح بمستويات أكثر في شكل موجة الجهد، مما يقلل التوافقيات ويحسن الأداء.

عندما انتصر التيار المتردد في حرب التيارات أواخر القرن التاسع عشر، وبدأت شبكات الكهرباء بالتوسع وربط المدن والولايات، برزت الحاجة إلى تعويض القدرة التفاعلية. ^{[ 2 ]} ورغم ما قدمه التيار المتردد من مزايا في التحويل وخفض التيار، إلا أن طبيعة التناوب بين الجهد والتيار أدت إلى تحديات إضافية تتعلق بالسعة والحث الطبيعيين لخطوط النقل . فقد استهلكت الخطوط ذات الأحمال العالية قدرة تفاعلية بسبب حث الخط، ومع ازدياد جهد النقل خلال القرن العشرين، وفر الجهد العالي قدرة تفاعلية سعوية. ولأن تشغيل خط النقل عند مستوى مقاومة الاندفاع فقط لم يكن مجديًا، ^{[ 2 ]} فقد برزت الحاجة إلى وسائل أخرى لإدارة القدرة التفاعلية.

كانت الآلات التزامنية شائعة الاستخدام آنذاك في المولدات، وكان بإمكانها توفير بعض دعم القدرة التفاعلية، إلا أنها كانت محدودة بسبب زيادة الفاقد الناتج عنها. كما تضاءلت فعاليتها مع نقل الأحمال إلى مسافات أبعد عن مصادرها عبر خطوط نقل الجهد العالي. وقد سدت بنوك المكثفات والمفاعلات الثابتة والمتوازية هذه الحاجة من خلال نشرها حيثما دعت الحاجة. وعلى وجه الخصوص، وفرت المكثفات المتوازية التي يتم تشغيلها بواسطة قواطع الدائرة وسيلة فعالة لإدارة متطلبات القدرة التفاعلية المتغيرة نتيجة لتغير الأحمال. ^{[ 3 ]} ومع ذلك، لم يكن هذا الحل خاليًا من القيود.

المكثفات والمفاعلات المتوازية أجهزة ثابتة، لا يمكن تشغيلها أو إيقافها إلا. وقد استلزم ذلك إما دراسة دقيقة للحجم المطلوب بدقة، ^{[ 4 ]} أو قبول تأثيرات غير مثالية على جهد خط النقل. وقد برزت الحاجة إلى حل أكثر ديناميكية ومرونة مع صمام قوس الزئبق في أوائل القرن العشرين. يشبه صمام قوس الزئبق أنبوب التفريغ ، فهو مقوم عالي القدرة ، قادر على تحويل جهود التيار المتردد العالية إلى تيار مستمر. ومع تطور التكنولوجيا، أصبح عكس التيار ممكنًا أيضًا، ووجدت صمامات الزئبق استخدامًا في أنظمة الطاقة ووصلات التيار المستمر عالية الجهد. عند توصيلها بمفاعل، يمكن استخدام أنماط تبديل مختلفة لتغيير الحث الفعال المتصل، ^{[ 5 ]} مما يسمح بتحكم أكثر ديناميكية. استمرت صمامات القوس في الهيمنة على إلكترونيات الطاقة حتى ظهور أشباه الموصلات الصلبة في منتصف القرن العشرين. ^{[ 6 ]}

مع استبدال أشباه الموصلات للصمامات المفرغة، ابتكر الثايرستور أولى أجهزة FACTs الحديثة في مُعَوِّض القدرة التفاعلية الثابت (SVC). ^{[ 7 ]} وباعتباره قاطع دارة فعالًا يُمكن تشغيله في أجزاء من الثانية، فقد سمح بالتبديل السريع بين بنوك المكثفات. وعند توصيله بمفاعل وتبديله في دورة فرعية، أمكن تغيير الحث الفعال. كما حسّن الثايرستور نظام التحكم بشكل كبير، مما سمح لمُعَوِّض القدرة التفاعلية الثابت (SVC) باكتشاف الأعطال والاستجابة لها لدعم النظام بشكل أفضل. ^{[ 8 ]} هيمن الثايرستور على عالم FACTs وHVDC حتى أواخر القرن العشرين، عندما بدأ ترانزستور IGBT في مُضاهاة قدراته. ^{[ 9 ]}

مع ظهور ترانزستور IGBT، بدأت أولى محولات الجهد الكهربائي وأجهزة STATCOM بالدخول إلى عالم أنظمة FACTS. وقد وُصف نموذج أولي لجهاز STATCOM بقدرة 1 ميغا فولت أمبير تفاعلي في تقرير صادر عن مؤسسة أبحاث الطاقة الكهربائية في ولاية نيويورك عام 1987. ^{[ 10 ]} وتم تركيب أول جهاز STATCOM إنتاجي بقدرة 100 ميغا فولت أمبير تفاعلي من صنع شركة Westinghouse Electric في محطة سوليفان الفرعية التابعة لهيئة وادي تينيسي عام 1995، ولكن سرعان ما تم إيقاف تشغيله بسبب تقادم مكوناته. ^{[ 11 ]}

يعتمد جهاز STATCOM على محول مصدر جهد (VSC) موصول على التوالي مع نوع من المفاعلة، إما ملف حث ثابت أو محول طاقة . يسمح هذا لجهاز STATCOM بالتحكم في تدفق الطاقة بشكل مشابه لخط النقل ، وإن كان ذلك دون أي تدفق طاقة فعالة (حقيقية). ^{[ 12 ]} عند توصيل ملف حث بين جهدين متناوبين، يُعطى تدفق الطاقة غير الفعالة بين النقطتين بالمعادلة التالية:

${\displaystyle Q={\frac {V_{S}\cdot (\Delta V)}{X}}\cos(\delta )}$

أين

${\displaystyle Q}$القدرة التفاعلية

${\displaystyle V_{S}}$جهد طرف الإرسال

${\displaystyle \Delta V}$الفرق في المقدار${\displaystyle V_{S}}$وجهد نهاية الاستقبال${\displaystyle V_{R}}$

${\displaystyle X}$مفاعلة المحث أو المحول

${\displaystyle \delta }$فرق زاوية الطور بين${\displaystyle V_{S}}$و${\displaystyle V_{R}}$

مع${\displaystyle \delta }$قريب من الصفر (حيث أن جهاز STATCOM لا يوفر طاقة حقيقية ويستهلك كمية صغيرة فقط كخسائر ^{[ 13 ]} ) و${\displaystyle X}$في جهاز STATCOM ذي الحجم الثابت، يُتحكم في تدفق القدرة التفاعلية عن طريق الفرق في مقدار جهدي التيار المتردد. ^{[ 14 ]} من المعادلة، إذا أنتج جهاز STATCOM جهدًا أكبر من جهد النظام، فإنه يزود النظام بقدرة تفاعلية سعوية. أما إذا كان جهد STATCOM أقل، فإنه يستهلك قدرة تفاعلية حثية من النظام. ولأن معظم محولات الجهد الحديثة (VSCs) مصنوعة من إلكترونيات طاقة قادرة على إحداث تغييرات طفيفة في الجهد بسرعة كبيرة، ^{[ 15 ]} فإن خرج القدرة التفاعلية الديناميكي يصبح ممكنًا. وهذا يختلف عن المكثف أو المحث التقليدي ذي السعة الثابتة، والذي يكون إما مطفأً (0 ميجا فار) أو عند أقصى قيمة له (على سبيل المثال، 50 ميجا فار). سيتراوح جهاز STATCOM ذو الحجم المماثل من 50 ميجا فار سعويًا إلى 50 ميجا فار حثيًا، بخطوات صغيرة تصل إلى 1 ميجا فار.

بما أن جهاز STATCOM يُغير مقدار الجهد للتحكم في القدرة التفاعلية، فإن تصميم وتوصيل محول الجهد ذي التيار المستمر (VSC) يُحدد مدى فعاليته وسرعة تشغيله. تتوفر العديد من التصاميم المختلفة لمحولات الجهد ذي التيار المستمر ومحولات الطاقة الإلكترونية، وسيتم تناول أكثرها شيوعًا أدناه. تم إدراج ترانزستورات IGBTS كجهاز إلكتروني للطاقة أدناه، مع العلم أن الأجهزة القديمة كانت تستخدم أيضًا ثايرستورات GTO.

محول ثنائي المستوى

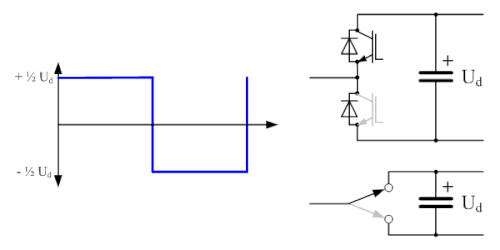

كان أحد أقدم تصميمات محولات الجهد الثابت (VSC) هو محول ثنائي المستوى، وهو مُقتبس من مقوم الجسر ثلاثي الأطوار . يُعرف أيضًا باسم مقوم النبضات الست، وهو قادر على توصيل جهد التيار المتردد عبر مسارات IGBT مختلفة بناءً على عملية التبديل. عند استخدامه كمقوم لتحويل التيار المتردد إلى تيار مستمر، يسمح هذا بتحويل كل من الجزء الموجب والسالب من شكل الموجة إلى تيار مستمر. عند استخدامه في محول جهد ثابت (VSC) لجهاز STATCOM، يمكن توصيل مكثف عبر جانب التيار المستمر لإنتاج موجة مربعة ثنائية المستوى.

لا يُوفر هذا وحده أي مزايا حقيقية لجهاز STATCOM، لأن قيمة الجهد ثابتة. مع ذلك، إذا أمكن تبديل ترانزستورات IGBT بسرعة كافية، يُمكن استخدام تعديل عرض النبضة (PWM) للتحكم في قيمة الجهد. من خلال تغيير مدة النبضات، يُمكن التحكم في القيمة الفعالة لشكل موجة الجهد. ^{[ 16 ]} بما أن PWM لا يزال يُنتج موجات مربعة فقط، فإن توليد التوافقيات يكون كبيرًا. يُمكن تحقيق بعض تقليل التوافقيات باستخدام تقنيات تحليلية على أنماط تبديل مختلفة؛ إلا أن هذا محدود بتعقيد وحدة التحكم. ^{[ 17 ]} يتكون كل مستوى من مستويات المحول ثنائي المستوى عادةً من عدة ترانزستورات IGBT متصلة على التوالي، لتوليد الجهد النهائي المطلوب، لذا فإن التنسيق والتوقيت بين الأجهزة الفردية يُمثل تحديًا.

محول ثلاثي المستويات

تُتيح إضافة مستويات إضافية إلى بنية المحوّل ميزة محاكاة موجة جيبية حقيقية للجهد بشكل أدق ، مما يقلل من توليد التوافقيات ويُحسّن الأداء. إذا استخدمت جميع أطوار محوّل الجهد ذي التيار المستمر (VSC) بنية محوّل ثنائية المستوى خاصة بها، فسيكون جهد الطور-إلى-الطور ثلاثة مستويات (حيث أن الأطوار الثلاثة، على الرغم من تشابه نمط التبديل، إلا أنها مُزاحة زمنيًا بالنسبة لبعضها البعض). يسمح هذا بوجود ذروة موجبة وذروة سالبة بالإضافة إلى مستوى الصفر، مما يُضيف تناظرًا موجبًا وسالبًا ويُزيل التوافقيات الزوجية. ^{[ 18 ]} خيار آخر هو تطوير بنية المحوّل ثنائية المستوى إلى محوّل ثلاثي المستويات.

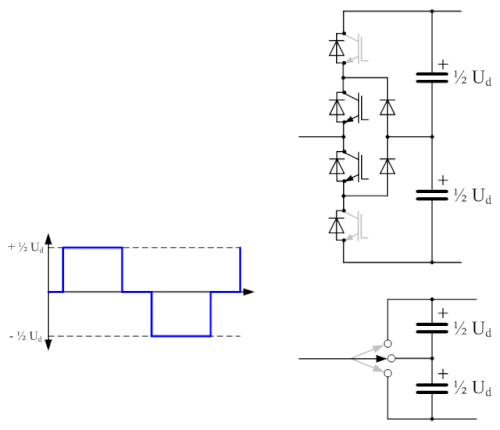

بإضافة اثنين من ترانزستورات IGBT إضافية إلى المحول، يمكن إنشاء ثلاثة مستويات مختلفة بتشغيل اثنين منها في آن واحد. إذا كان لكل طور محول ثلاثي المستويات خاص به، فيمكن إنشاء خمسة مستويات إجمالاً. ينتج عن ذلك موجة جيبية غير نقية، ومع ذلك، فإن تقنية تعديل عرض النبضة (PWM) لا تزال توفر توليدًا أقل للتوافقيات (لأن النبضات لا تزال تعمل على جميع المستويات الخمسة).

يمكن أيضًا دمج محولات ثلاثية المستويات مع المحولات الكهربائية وتقنية إزاحة الطور لإنشاء مستويات إضافية. ^{[ 19 ]} يمكن توصيل محول كهربائي ذي ملفين ثانويين، أحدهما على شكل نجمة-نجمة والآخر على شكل نجمة-مثلث، بمحولين منفصلين ثلاثيي الأطوار وثلاثيي المستويات لمضاعفة عدد المستويات. يمكن استخدام ملفات إضافية مُزاحة الطور لتحويل النبضات الست التقليدية لمحول ثلاثي المستويات إلى 12 أو 24 أو حتى 48 نبضة. ^{[ 20 ]} مع هذا العدد من النبضات والمستويات، يقترب شكل الموجة بشكل أفضل من الموجة الجيبية الحقيقية، وتكون جميع التوافقيات المتولدة من رتبة أعلى بكثير يمكن ترشيحها باستخدام مرشح تمرير منخفض .

محول متعدد المستويات معياري

على الرغم من أن إضافة إزاحة الطور إلى محولات المستويات الثلاثة تُحسّن أداء التوافقيات، إلا أن ذلك يتطلب إضافة 2 أو 3 أو حتى 4 وحدات STATCOM إضافية. كما أنها لا تُضيف أي فائض يُذكر، لأن نمط التبديل معقد للغاية بحيث لا يُمكنه استيعاب فقدان وحدة STATCOM واحدة. ^{[ 21 ]} ولأن فكرة محول المستويات الثلاثة تقوم على إضافة مستويات إضافية لتقريب موجة جيبية للجهد بشكل أفضل، فإن هناك بنية أخرى تُسمى محول المستويات المتعددة المعياري (MMC) تُقدم بعض المزايا.

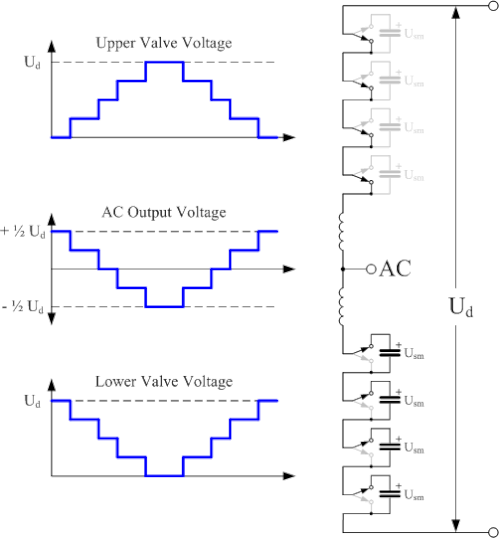

تتشابه بنية MMC مع بنية المستويات الثلاثة، حيث يؤدي تشغيل ترانزستورات IGBT المختلفة إلى توصيل مكثفات مختلفة بالدائرة. وبما أن لكل "مفتاح" IGBT مكثفه الخاص، يمكن توليد الجهد على مراحل منفصلة. وتؤدي إضافة مستويات إضافية إلى زيادة عدد المراحل، مما يُحسّن تقريب الموجة الجيبية. ومع وجود عدد كافٍ من المستويات، لا حاجة لتقنية تعديل عرض النبضة (PWM)، لأن شكل الموجة الناتج يكون قريبًا جدًا من موجة جيبية حقيقية للجهد، ويُنتج توافقيات قليلة جدًا.

يعتمد ترتيب ترانزستورات IGBT حول المكثف لكل مرحلة على احتياجات التيار المستمر. فإذا كانت هناك حاجة إلى ناقل تيار مستمر (لربط نظام نقل عالي الجهد بالتيار المستمر أو جهاز STATCOM ذي قصور ذاتي اصطناعي )، فسيكفي ترانزستوران IGBT لكل مستوى مكثف. أما إذا لم تكن هناك حاجة إلى ناقل تيار مستمر، وكان هناك فائدة من توصيل الأطوار الثلاثة بترتيب دلتا للتخلص من التوافقيات الصفرية ، فيمكن استخدام أربعة ترانزستورات IGBT حول المكثف لتجاوزه أو تشغيله بأي من قطبيتيه. ^{[ 22 ]}

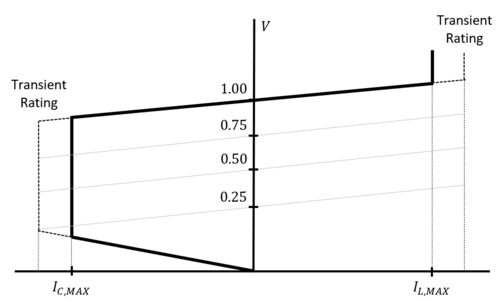

بما أن تشغيل مُعَوِّض الجهد الثابت (STATCOM) يعتمد على تغيير تدفق التيار التفاعلي للتأثير على الجهد، فإن خصائص الجهد-التيار (VI) تتحكم في كيفية عمله. ^{[ 23 ]} يمكن تقسيم خاصية الجهد-التيار إلى جزأين متميزين: المنطقة عند الحد الأقصى للسعة أو الحث، والمنطقة بين الحدين الأقصىين.

عند تشغيل جهاز STATCOM عند أي من قيمتيه القصوى، يُقال إنه في وضع التحكم في القدرة التفاعلية، حيث يقوم بتزويد أو استهلاك أقصى قدرة تفاعلية له. على عكس جهاز SVC التقليدي، الذي تعتمد قدرته السعوية خطيًا على الجهد، يمكن لجهاز STATCOM توفير أقصى قدرة سعوية له لأي جهد. ^{[ 24 ]} مع أنه قادر تقنيًا على الاستجابة لانخفاضات جهد قريبة من الصفر، إلا أن جهاز STATCOM يُضبط عادةً لتحمل انخفاضات الجهد حتى حوالي 0.2 وحدة نسبية . ^{[ 25 ]} قد يتمتع جهاز STATCOM أيضًا بقدرة عابرة، حيث يمكنه توفير تيار أعلى من تياره الأقصى لفترة قصيرة جدًا، مما يسمح له بمساعدة النظام بشكل أفضل في حالات الأعطال الكبيرة. تعتمد هذه القدرة على التصميم المحدد، ولكنها قد تصل إلى 3.0 وحدة نسبية. ^{[ 26 ]}

عندما يكون جهاز STATCOM ضمن نطاق قيمتيه القصوى، فإنه يعمل في وضع تنظيم الجهد، حيث يقوم إما بتزويد أو استهلاك التيار التفاعلي ضمن قدرته القصوى، بهدف تنظيم جهد النظام. يُعدّ ميل المنظم أحد المعايير الرئيسية لوضع تنظيم الجهد، والذي يعمل بشكل مشابه للتحكم في سرعة المولد ، ويحدد فعليًا فرق الجهد المسموح به الذي يتحمله جهاز STATCOM، ولكن بناءً على خرج التيار. غالبًا ما يُحدد الميل كنسبة مئوية، ويمثل الحد الأقصى المسموح به لفرق الجهد، أو انخفاض الجهد. على سبيل المثال، يسمح ميل بنسبة 2% بانخفاض جهد بنسبة 2% عن نقطة ضبط جهاز STATCOM عند أقصى خرج تفاعلي. للتحكم في ذلك، يستخدم وضع تنظيم الجهد في جهاز STATCOM منظم PID ذو حلقة مغلقة لتغذية التيار التفاعلي للجهاز ، وذلك للتحكم في جهد النظام. يظهر أدناه منظم PID مبسط، حيث تتم مقارنة جهد النظام بجهد مرجعي مطلوب، مع دمج التيار التفاعلي لمحول الجهد ذي المحول وميل المنظم. من خلال هذه الملاحظات، يمكن الاحتفاظ بالقدرة الديناميكية لجهاز STATCOM.

على سبيل المثال، لنفترض وجود مُعَوِّض القدرة التفاعلية الثابت (STATCOM) بميل تنظيم يبلغ 2% وجهد مرجعي قدره 1.00 وحدة نسبية. عند انخفاض جهد النظام إلى 0.99 وحدة نسبية، ستعتمد استجابة المُعَوِّض على خرجه التفاعلي الحالي. إذا كان خرج المُعَوِّض قريبًا من الصفر، فسيكون لتغذية تيار مُحَوِّل الجهد (VSC) تأثير ضئيل أو معدوم على مقارنة جهد النظام بالجهد المرجعي، حيث يكون خط ميل التنظيم عند الجهد المرجعي عند خرج تفاعلي صفري. مع ذلك، إذا كان المُعَوِّض يعمل بنسبة 70% من قدرته، فإن ميل التنظيم يسمح بانخفاض في الجهد بنسبة 1.4%. بما أن 0.99 وحدة نسبية لا يختلف إلا بنسبة 1% عن الجهد المرجعي، فإن تغذية تيار مُحَوِّل الجهد عبر ميل التنظيم ستقلل من الخطأ الكلي، وبالتالي استجابة المُعَوِّض. هذا هو أساس نمط تشغيل تنظيم الجهد: ^{[ 27 ]} إذا كان فرق الجهد بنسبة 2% مقبولًا للنظام، فيجب أن يعتمد خرج المُعَوِّض على مقدار السعة المتاحة لديه.

قد يحتوي جهاز STATCOM على أوضاع إضافية إلى جانب تنظيم الجهد أو التحكم في القدرة التفاعلية، وذلك حسب الاحتياجات الخاصة بالنظام. ومن الأمثلة على ذلك الترشيح النشط للتوافقيات النظامية ^{[ 28 ]} أو التحكم في الكسب لاستيعاب تغيرات قوة النظام الناتجة عن انقطاعات التوليد أو الأحمال. ^{[ 29 ]}

باعتباره مصدرًا سريعًا وديناميكيًا ومتعدد الأرباع للطاقة التفاعلية، يمكن استخدام جهاز STATCOM في مجموعة واسعة من التطبيقات، إلا أنه يُعدّ أكثر ملاءمة لدعم الشبكة الكهربائية في حالات الأعطال أو الأحداث العابرة أو حالات الطوارئ. ^{[ 30 ]} ومن الاستخدامات الشائعة وضع جهاز STATCOM على طول خط نقل الطاقة لتحسين تدفق الطاقة في النظام. ^{[ 31 ]} في ظل التشغيل العادي، يكون دور جهاز STATCOM محدودًا، ولكن في حالة حدوث عطل في خط قريب، تُحوّل الطاقة التي كان يُغذّيها إلى خطوط نقل أخرى. عادةً ما يؤدي هذا إلى زيادة انخفاض الجهد نتيجةً لزيادة تدفق الطاقة، ولكن مع وجود جهاز STATCOM، يمكنه توفير الطاقة التفاعلية لزيادة الجهد حتى إزالة العطل (إذا كان مؤقتًا) أو حتى يتم تركيب مكثف ثابت (إذا كان العطل دائمًا). في بعض الحالات، يمكن تركيب جهاز STATCOM في محطة فرعية لدعم خطوط متعددة بدلًا من خط واحد فقط، وللمساعدة في تقليل تعقيد نظام الحماية على الخط الذي يحتوي على جهاز STATCOM. ^{[ 32 ]}

اعتمادًا على وظيفة التحكم المتاحة، يمكن استخدام أجهزة STATCOM أيضًا في تطبيقات أكثر تقدمًا، مثل الترشيح النشط، وتخميد تذبذبات الطاقة (POD) ، أو حتى تفاعلات الطاقة النشطة المحدودة. مع نمو موارد الطاقة الموزعة (DER) وتخزين الطاقة ، أُجريت أبحاث حول استخدام أجهزة STATCOM لدعم هذه الاستخدامات أو تعزيزها. ^{[ 33 ] [ 34 ]} أحد مجالات البحث الحديثة هو القصور الذاتي الافتراضي: استخدام مصدر طاقة على جانب التيار المستمر لجهاز STATCOM لإعطائه استجابة قصور ذاتي مشابهة للمكثف أو المولد المتزامن. ^{[ 35 ]}

يُعدّ جهاز STATCOM نوعًا من مُعَوِّضات القدرة التفاعلية الثابتة (SVC)، ويكمن الفرق الرئيسي بينهما في أن STATCOM مُحوِّل جهد، بينما مُعَوِّض القدرة التفاعلية الثابتة التقليدي مُحوِّل تيار . تاريخيًا، كانت أجهزة STATCOM أغلى من مُعَوِّضات القدرة التفاعلية الثابتة، ويعود ذلك جزئيًا إلى ارتفاع تكلفة ترانزستورات IGBT، ولكن في السنوات الأخيرة، ارتفعت قدرة ترانزستورات IGBT، مما قلّص الفجوة بينهما.

زمن استجابة جهاز STATCOM أقصر من زمن استجابة جهاز SVC، ^{[ 10 ]} ويعود ذلك أساسًا إلى سرعة التبديل العالية التي توفرها ترانزستورات IGBT في محول مصدر الجهد ( لا يمكن إيقاف تشغيل الثايرستورات ، بل يجب إعادة توصيلها). ونتيجةً لذلك، يتراوح زمن استجابة جهاز STATCOM بين دورة واحدة ودورتين، بينما يتراوح زمن استجابة جهاز SVC بين دورتين وثلاث دورات. ^{[ 36 ]}

يوفر جهاز STATCOM دعمًا أفضل للطاقة التفاعلية عند الفولتيات المنخفضة للتيار المتردد مقارنةً بجهاز SVC، حيث تنخفض الطاقة التفاعلية من جهاز STATCOM خطيًا مع فولتية التيار المتردد (يمكن الحفاظ على التيار عند القيمة المقننة حتى عند الفولتيات المنخفضة)، على عكس جهاز SVC الذي تعتمد فيه الطاقة على مربع الفولتية. ^{[ 37 ]} لا يُستخدم جهاز SVC في حالات انخفاض الفولتية الشديد (أقل من 0.6 وحدة نسبية )، لأن ترك المكثفات موصولة قد يُفاقم ارتفاع الفولتية العابر بعد إزالة العطل، بينما يمكن لجهاز STATCOM العمل حتى 0.2-0.3 وحدة نسبية (يعود هذا الحد إلى احتمال فقدان التزامن والتبريد). ^{[ 38 ]}

يتميز جهاز STATCOM بصغر حجمه، لأنه لا يحتاج إلى مكثفات كبيرة يستخدمها جهاز SVC لـ TSC أو المرشحات. ^{[ 39 ]}
