محرك متزامن

المحرك الكهربائي التزامني هو محرك كهربائي يعمل بالتيار المتردد ، وفي حالة الاستقرار ، ^{[ 1 ]} تتزامن فيه دورانات عمود الدوران مع تردد التيار الكهربائي المغذي . تستخدم المحركات التزامنية مغناطيسات دائمة أو مغناطيسات كهربائية للدوار ، ومغناطيسات كهربائية للجزء الثابت . يُولّد الجزء الثابت مجالًا مغناطيسيًا يدور بالتزامن مع تذبذبات التيار. يدور الدوار بالتزامن مع مجال الجزء الثابت بنفس المعدل، مما يُنتج مجالًا مغناطيسيًا دوارًا متزامنًا ثانيًا.

تُعدّ المحركات التزامنية والحثية من أكثر محركات التيار المتردد استخدامًا. تدور المحركات التزامنية بسرعة ثابتة مرتبطة بتردد التيار الكهربائي، لأنها لا تعتمد على الحث لتوليد المجال المغناطيسي للدوار. أما المحركات الحثية، فتتطلب انزلاقًا : إذ يجب أن يدور الدوار بتردد أبطأ قليلًا من تردد التيار المتردد لتوليد تيار فيه.

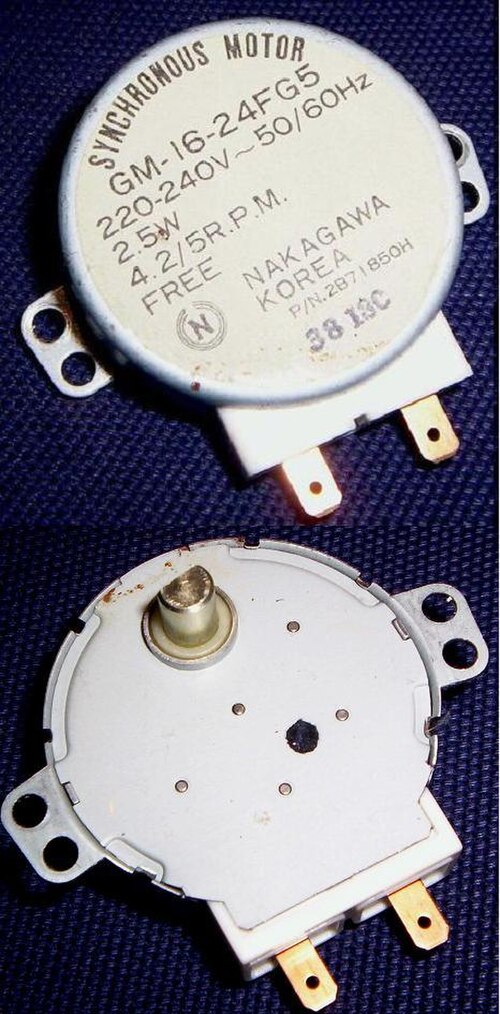

تُستخدم المحركات المتزامنة الصغيرة في تطبيقات التوقيت مثل الساعات المتزامنة ، والمؤقتات في الأجهزة المنزلية، ومسجلات الأشرطة، وآليات المؤازرة الدقيقة التي يجب أن يعمل فيها المحرك بسرعة دقيقة؛ وتعتمد الدقة على تردد خط الطاقة ، والذي يتم التحكم فيه بعناية في أنظمة الشبكات الكبيرة المترابطة.

تتوفر المحركات التزامنية بأحجام متنوعة، من المحركات ذاتية الإثارة ذات القدرة الكسرية ^{[ 2 ]} إلى المحركات الصناعية. ^{[ 1 ]} في نطاق القدرة الكسرية، تُستخدم معظم المحركات التزامنية لتوفير سرعة ثابتة ودقيقة. وتُستخدم هذه المحركات بشكل شائع في الساعات الكهربائية التناظرية والمؤقتات والأجهزة ذات الصلة. تستخدم المحركات التزامنية ذات التغذية المزدوجة مغانط كهربائية متعددة الأطوار تعمل بالتيار المتردد، يتم إثارتها بشكل مستقل لكل من الدوار والجزء الثابت. ^{[ 3 ]}

في الأحجام الصناعية النموذجية، يوفر المحرك المتزامن وسيلة فعالة لتحويل طاقة التيار المتردد إلى عمل ( الكفاءة الكهربائية التي تزيد عن 95٪ أمر طبيعي للأحجام الأكبر) ^{[ 4 ]} ويمكنه العمل بمعامل قدرة متقدم أو موحد وبالتالي توفير تصحيح معامل القدرة.

تندرج المحركات التزامنية ضمن فئة الآلات التزامنية التي تشمل أيضًا المولدات التزامنية . يحدث عمل المولد عندما "تتحرك أقطاب المجال أمام التدفق المغناطيسي الناتج في فجوة الهواء بفعل الحركة الأمامية للمحرك الرئيسي ". أما عمل المحرك فيحدث عندما "تتحرك أقطاب المجال خلف التدفق المغناطيسي الناتج في فجوة الهواء بفعل عزم الدوران المُعيق لحمل العمود ". ^{[ 1 ]}

الأنواع

يتم التمييز بين النوعين الرئيسيين للمحركات المتزامنة من خلال كيفية مغنطة الدوار: غير المثار والمثار بالتيار المستمر. ^{[ 5 ]}

غير متحمس

في المحركات غير المُثارة، يقوم المجال المغناطيسي الخارجي للجزء الثابت بمغنطة الجزء الدوار، مما يُحفز الأقطاب المغناطيسية اللازمة لتدويره. يدور الجزء الدوار بالتزامن مع المجال المغناطيسي الدوار للجزء الثابت، لذا فهو يتمتع بمجال مغناطيسي شبه ثابت. يُصنع الجزء الدوار من فولاذ عالي الاحتفاظية المغناطيسية، مثل فولاذ الكوبالت . تُصنع هذه المحركات بتصاميم المغناطيس الدائم ، والممانعة المغناطيسية ، والتخلف المغناطيسي : ^{[ 6 ]}

مغناطيس دائم

يستخدم المحرك التزامني ذو المغناطيس الدائم (PMSM) مغناطيسات دائمة مدمجة في الدوار لتوليد مجال مغناطيسي ثابت. يحمل الجزء الثابت ملفات متصلة بمصدر تيار متردد لإنتاج مجال مغناطيسي دوار (كما هو الحال في المحرك غير التزامني ). عند السرعة التزامنية، تتزامن أقطاب الدوار مع المجال المغناطيسي الدوار. تشبه محركات PMSM محركات التيار المستمر عديمة الفرش . تُعد مغناطيسات النيوديميوم الأكثر شيوعًا، على الرغم من أن التقلبات السريعة في أسعارها حفزت البحث في مغناطيسات الفريت . ^{[ 7 ]} نظرًا للخصائص المتأصلة في مغناطيسات الفريت ، يجب أن تكون الدائرة المغناطيسية لهذه الآلات قادرة على تركيز التدفق المغناطيسي، مما يؤدي عادةً إلى استخدام دوارات من نوع الشعاع. ^{[ 8 ]} تتميز الآلات التي تستخدم مغناطيسات الفريت بكثافة طاقة وعزم دوران أقل مقارنةً بالآلات التي تستخدم مغناطيسات النيوديميوم. ^{[ 8 ]}

تُستخدم محركات PMSM كمحركات مصاعد بدون تروس منذ عام 2000. ^{[ 9 ]}

تتطلب معظم المحركات المتزامنة ذات المغناطيس الدائم (PMSMs) محركًا متغير التردد لبدء تشغيلها. ^{[ 10 ]}^{[ 11 ]}^{[ 12 ]}^{[ 13 ]}^{[ 14 ]} ومع ذلك، تتضمن بعضها قفصًا سنجابيًا في الدوار لبدء التشغيل - وتُعرف هذه المحركات باسم محركات بدء التشغيل الخطي أو ذاتية بدء التشغيل. ^{[ 15 ]} تُستخدم هذه المحركات عادةً كبدائل ذات كفاءة أعلى للمحركات الحثية (نظرًا لانعدام الانزلاق)، ولكن يجب ضمان الوصول إلى السرعة التزامنية وقدرة النظام على تحمل تموج عزم الدوران أثناء بدء التشغيل.

يتم التحكم في محركات PMSM عادةً باستخدام التحكم المباشر في عزم الدوران ^{[ 16 ]} والتحكم الموجه للمجال . ^{[ 17 ]}

التردد

تتميز محركات التردد المتغير بدوار فولاذي مصبوب صلب ذي أقطاب مسننة بارزة. عادةً ما يكون عدد أقطاب الدوار أقل من عدد أقطاب الجزء الثابت لتقليل تموج عزم الدوران ومنع اصطفاف جميع الأقطاب في وقت واحد، وهو وضع لا يُولّد عزم دوران. ^{[ 2 ]}^{[ 18 ]} يكون حجم الفجوة الهوائية في الدائرة المغناطيسية، وبالتالي التردد المتغير، في حده الأدنى عندما تصطف الأقطاب مع المجال المغناطيسي للجزء الثابت (الدوار)، ويزداد مع الزاوية بينهما. يُولّد هذا عزم دوران يسحب الدوار ليصطف مع أقرب قطب من مجال الجزء الثابت. عند السرعة التزامنية، يكون الدوار "مُقفلًا" بمجال الجزء الثابت الدوار. لا يُمكن لهذا بدء تشغيل المحرك، لذا عادةً ما تحتوي أقطاب الدوار على ملفات قفص سنجابي مُدمجة فيها لتوفير عزم دوران أقل من السرعة التزامنية. وهكذا، يبدأ المحرك كمحرك حثي حتى يقترب من السرعة التزامنية، عندها "ينجذب" الدوار ويقفل بمجال الجزء الثابت. ^{[ 19 ]}

تتراوح قدرات محركات التردد المتغير من بضعة أحصنة (بضعة واط) إلى حوالي 22 كيلوواط . تتميز محركات التردد المتغير الصغيرة بعزم دوران منخفض ، وتُستخدم عادةً في تطبيقات القياس والتحكم. أما المحركات متوسطة العزم، ذات القدرة العالية، فتستخدم تصميم قفص السنجاب مع دوارات مسننة. عند استخدامها مع مصدر طاقة بتردد قابل للتعديل، يمكن لجميع المحركات في نظام القيادة العمل بنفس السرعة تمامًا. ويحدد تردد مصدر الطاقة سرعة تشغيل المحرك.

التخلف

تتميز محركات التخلف المغناطيسي بدوار أسطواني صلب وأملس، مصنوع من فولاذ الكوبالت عالي الإكراه المغناطيسي. ^{[ 18 ]} يتميز هذا الفولاذ بحلقة تخلف مغناطيسي واسعة ( إكراه مغناطيسي عالٍ )، مما يعني أنه بمجرد مغنطته في اتجاه معين، فإنه يتطلب مجالًا مغناطيسيًا قويًا لعكس المغنطة. يتسبب المجال المغناطيسي للجزء الثابت الدوار في تعرض كل جزء صغير من الدوار لمجال مغناطيسي معاكس. وبسبب التخلف المغناطيسي، تتأخر طور المغنطة عن طور المجال المطبق. وبالتالي، يتأخر محور المجال المغناطيسي المستحث في الدوار عن محور مجال الجزء الثابت بزاوية ثابتة δ، مما ينتج عنه عزم دوران بينما يحاول الدوار اللحاق بمجال الجزء الثابت. طالما أن سرعة الدوار أقل من السرعة التزامنية، فإن كل جسيم من جسيمات الدوار يتعرض لمجال مغناطيسي معاكس عند تردد الانزلاق الذي يدفعه حول حلقة التخلف المغناطيسي الخاصة به، مما يتسبب في تأخر مجال الدوار وتوليد عزم دوران. يحتوي الدوار على بنية قضيبية ذات ممانعة منخفضة ثنائية القطب. ^{[ 18 ]} عندما يقترب الدوار من السرعة التزامنية ويتلاشى الانزلاق، فإنه يتمغنط ويصطف مع مجال الجزء الثابت، مما يؤدي إلى "قفل" الدوار مع مجال الجزء الثابت الدوار.

تتمثل إحدى المزايا الرئيسية لمحرك التخلف المغناطيسي في أن زاوية التأخير δ مستقلة عن السرعة، مما يجعله يولد عزم دوران ثابتًا من بدء التشغيل وحتى الوصول إلى السرعة التزامنية. ولذلك، فهو ذاتي التشغيل ولا يحتاج إلى ملف حثي لبدء تشغيله، على الرغم من أن العديد من التصاميم تتضمن بنية ملف موصل على شكل قفص سنجابي في الدوار لتوفير عزم دوران إضافي عند بدء التشغيل.

تُصنع محركات التخلف المغناطيسي بقدرات أقل من أجزاء من القدرة الحصانية، وتُستخدم بشكل أساسي كمحركات مؤازرة ومحركات توقيت. تُعد محركات التخلف المغناطيسي أغلى ثمناً من محركات التردد المتغير، وتُستخدم حيثما تكون السرعة الثابتة الدقيقة مطلوبة.

محركات ذات إثارة خارجية

تُصنع هذه المحركات عادةً بأحجام كبيرة (أكبر من حصان واحد أو كيلوواط واحد تقريبًا)، وتتطلب تيارًا مستمرًا لتحفيز (مغنطة) الدوار. ويتم توفير هذا التيار بسهولة عبر حلقات الانزلاق .

يمكن أيضًا استخدام ترتيب الحث والتقويم للتيار المتردد بدون فرش . ^{[ 20 ]}

أساليب المكافحة

يتطلب المحرك المتزامن ذو المغناطيس الدائم ومحرك التردد المتغير نظام تحكم للتشغيل ( محرك التردد المتغير أو محرك المؤازرة ).

يوجد عدد كبير من طرق التحكم للآلات المتزامنة، ويتم اختيارها بناءً على تصميم المحرك الكهربائي ونطاقه.

يمكن تقسيم أساليب التحكم إلى: ^{[ 21 ]}^{[ 22 ]}

التحكم القياسي
- التحكم في V/f
التحكم في المتجهات
- التحكم الموجه للمجال
- التحكم المباشر في عزم الدوران ، وهو نوع من أنواع التحكم المتغير في العزم (VC).
- التخطيط الخطي بالتغذية الراجعة

يمكن لمحركات المغناطيس الدائم المتزامنة (PMSMs) أيضاً العمل بنظام تحكم ذي حلقة مفتوحة، ^{[ 23 ]} والذي يُستخدم أحياناً لبدء التشغيل، مما يُمكّن عملية استشعار الموضع. ^{[ 24 ]}

سرعة متزامنة

تُعطى السرعة التزامنية للمحرك التزامني بالصيغة التالية: ^{[ 25 ]} بوحدة دورة في الدقيقة (RPM) ، كما يلي:

N_{s}=60{\frac {f}{P}}=120{\frac {f}{p}}

وبوحدة راديان/ثانية ^، حسب:

\omega _{s}=2\pi {\frac {f}{P}}=4\pi {\frac {f}{p}}

أين:

$f$ تردد التيار المتردد بوحدة هرتز ،
$p$ هو عدد الأقطاب المغناطيسية ،
$P$ يمثل عدد أزواج الأقطاب (ونادراً ما يمثل مستويات التبادل )، $P=p/2$ .

أمثلة

محرك متزامن أحادي الطور ذو 4 أقطاب (زوجان من الأقطاب) يعمل بتردد تيار متردد قدره 50 هرتز. عدد أزواج الأقطاب هو 2، لذا فإن السرعة المتزامنة هي:

N_{s}=60\;{\frac {\text{rpm}}{\text{Hz}}}\times {\frac {50{\text{ Hz}}}{2}}=1500\,\,{\text{rpm}}

محرك متزامن ثلاثي الأطوار ذو 12 قطباً (6 أزواج أقطاب) يعمل بتردد تيار متردد 60 هرتز. عدد أزواج الأقطاب هو 6، لذا فإن السرعة المتزامنة هي:

N_{s}=60\;{\frac {\text{rpm}}{\text{Hz}}}\times {\frac {60{\text{ Hz}}}{6}}=600\,\,{\text{rpm}}

عدد الأقطاب المغناطيسية، $p$ يساوي عدد مجموعات الملفات في كل طور. لتحديد عدد مجموعات الملفات في كل طور في محرك ثلاثي الأطوار، يتم عدّ عدد الملفات ثم قسمته على عدد الأطوار، وهو 3. قد تمتد الملفات على عدة فتحات في قلب الجزء الثابت، مما يجعل عدّها عملية شاقة. بالنسبة لمحرك ثلاثي الأطوار، إذا تم عدّ 12 مجموعة ملفات، فهذا يعني وجود 4 أقطاب مغناطيسية. أما بالنسبة لمحرك ثلاثي الأطوار ذي 12 قطبًا، فسيكون هناك 36 ملفًا. عدد الأقطاب المغناطيسية في الجزء الدوار يساوي عدد الأقطاب المغناطيسية في الجزء الثابت.

بناء

المكونات الرئيسية للمحركات الكهربائية هي الجزء الثابت (الستاتور) والجزء الدوار (الروتور). ^{[ 26 ]} يتشابه الجزء الثابت في المحركات التزامنية والمحركات الحثية في التركيب. ^{[ 27 ]} يشبه تركيب المحرك التزامني تركيب المولد المتزامن (المعروف أيضًا باسم مولد التيار المتردد). ^{[ 28 ]} يحتوي إطار الجزء الثابت على صفيحة تغليف (باستثناء المحركات الكهربائية التزامنية ذات التغذية المزدوجة والدوار الملفوف ). تُثبّت أضلاع محيطية وقضبان تثبيت على صفيحة التغليف. ولتحمل وزن المحرك، يلزم وجود قواعد تثبيت وإطارات. ^{[ 29 ]} يتكون ملف الجزء الثابت التزامني من ملف ثلاثي الأطوار. ويُغذّى بتيار ثلاثي الأطوار، بينما يُغذّى الدوار بتيار مستمر.

تتطلب المحركات ذات التيار المستمر فرشًا وحلقات انزلاق للتوصيل بمصدر الإثارة. ^{[ 30 ]} ويمكن إثارة ملف المجال بواسطة مُثير بدون فرش. ^{[ 31 ]} وتُستخدم الدوارات الأسطوانية المستديرة (المعروفة أيضًا باسم دوارات الأقطاب غير البارزة) لما يصل إلى ستة أقطاب.

في بعض الآلات أو عند الحاجة إلى عدد كبير من الأقطاب، يتم استخدام دوار ذي أقطاب بارزة. ^{[ 32 ]}^{[ 33 ]}

تعتمد معظم تصميمات المحركات التزامنية على عضو ثابت وملف مجال دوار. يتميز هذا النوع من التصميم بميزة على محركات التيار المستمر التي تستخدم عضوًا دوارًا.

عملية

تُولد المحركات الكهربائية الطاقة نتيجة لتفاعل المجالات المغناطيسية للجزء الثابت والجزء الدوار. في المحركات التزامنية، يحمل الجزء الثابت تيارات ثلاثية الأطوار، مُنتجًا تدفقًا مغناطيسيًا دوارًا ثلاثي الأطوار (وبالتالي مجالًا مغناطيسيًا دوارًا). يتزامن الجزء الدوار في النهاية مع المجال المغناطيسي الدوار، ويدور معه. بمجرد تزامن مجال الجزء الدوار مع المجال المغناطيسي الدوار، يُقال إن المحرك متزامن. من الممكن وجود جزء ثابت أحادي الطور (أو ثنائي الطور مُشتق من أحادي الطور)، ولكن في هذه الحالة لا يكون اتجاه الدوران مُحددًا، وقد يبدأ تشغيل الآلة في أي من الاتجاهين ما لم تمنعها ترتيبات بدء التشغيل من ذلك. ^{[ 34 ]}

لف الممتص للصدمات

بمجرد تشغيل المحرك، تعتمد سرعته فقط على تردد التيار الكهربائي. وعندما يتجاوز حمل المحرك حمل الانهيار، يفقد المحرك تزامنه، ولا يعود الدوار يتبع المجال المغناطيسي الدوار.

بما أن المحرك لا يستطيع إنتاج عزم الدوران إذا خرج عن التزامن، فإن المحركات المتزامنة العملية تحتوي على مخمد جزئي أو كامل على شكل قفص سنجابي يسمى ملف التخميد لتحقيق استقرار التشغيل وتسهيل بدء التشغيل.

نظرًا لأن هذا الملف أصغر من ملف محرك الحث المكافئ، وقد يسخن بشكل مفرط عند التشغيل لفترات طويلة، ولأن جهد انزلاق التردد العالي يتولد في ملف إثارة الدوار، فإن أجهزة حماية المحرك التزامني تستشعر هذه الحالة وتقطع مصدر الطاقة (حماية من عدم التزامن). ^{[ 34 ]}

طرق البدء

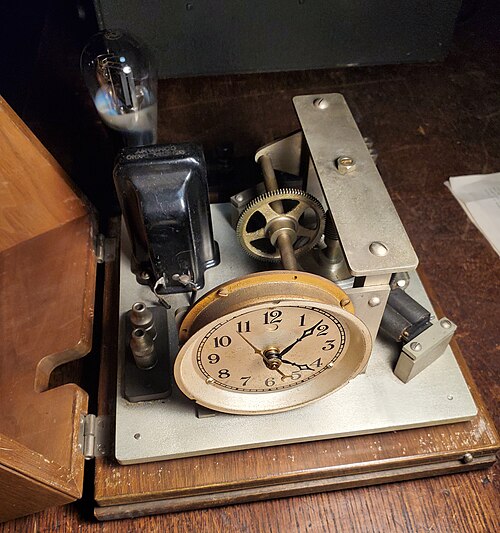

ساعة كهربائية دقيقة من أوائل القرن العشرين تستخدم محركًا متزامنًا. يجب تشغيل الساعة أولًا بتدوير الترس الرئيسي يدويًا.

لا تستطيع المحركات التزامنية بدء التشغيل ذاتيًا عند تجاوز حجم معين. وتعود هذه الخاصية إلى قصور الدوار الذاتي؛ إذ لا يمكنه مواكبة دوران المجال المغناطيسي للجزء الثابت بشكل فوري. ولأن المحرك التزامني لا يُنتج عزم دوران متوسطًا ذاتيًا عند السكون، فإنه لا يستطيع التسارع إلى السرعة التزامنية دون آلية مساعدة. ^{[ 2 ]}

تتضمن المحركات الكبيرة التي تعمل بالطاقة التجارية ملف حثي ذو قفص سنجابي يوفر عزم دوران كافيًا للتسارع، كما يعمل على تخميد تذبذبات سرعة المحرك. ^{[ 2 ]} بمجرد أن يقترب الدوار من السرعة التزامنية، يتم تنشيط ملف المجال، ويتزامن المحرك. قد تتضمن أنظمة المحركات الكبيرة جدًا محركًا مساعدًا لتسريع الآلة التزامنية غير المحملة قبل تطبيق الحمل. ^{[ 35 ]}^{[ 36 ]} يمكن تسريع المحركات التي يتم التحكم فيها إلكترونيًا من سرعة صفرية عن طريق تغيير تردد تيار الجزء الثابت. ^{[ 37 ]}

تُستخدم المحركات التزامنية الصغيرة عادةً في الساعات أو المؤقتات الكهربائية الميكانيكية التي تعمل بالتيار الكهربائي، والتي تستخدم تردد التيار لتشغيل آلية التروس بالسرعة الصحيحة. تستطيع هذه المحركات التزامنية الصغيرة البدء تلقائيًا إذا كان عزم القصور الذاتي للدوار وحمله الميكانيكي صغيرين بما يكفي. يتسارع المحرك من سرعة الانزلاق إلى السرعة التزامنية خلال نصف دورة تسارع لعزم الممانعة. ^{[ 2 ]} تتميز المحركات التزامنية أحادية الطور، مثل تلك الموجودة في ساعات الحائط الكهربائية، بقدرتها على الدوران بحرية في كلا الاتجاهين، على عكس المحركات ذات الأقطاب المظللة .

تُعدّ التكاليف معيارًا مهمًا للمبتدئين. ^{[ 38 ]} يُعدّ تحفيز الدوّار طريقةً ممكنةً لحلّ هذه المشكلة. ^{[ 39 ]} إضافةً إلى ذلك، تتضمن طرق بدء تشغيل الآلات التزامنية الكبيرة عكس قطبية أقطاب الدوّار بشكل متكرر أثناء بدء التشغيل. ^{[ 40 ]}

التطبيقات والخصائص الخاصة والمزايا

يُستخدم كمكثف متزامن

بتغيير جهد الإثارة للمحرك التزامني، يمكن جعله يعمل بمعامل قدرة متأخر، أو متقدم، أو يساوي واحدًا . يُطلق على جهد الإثارة الذي يكون فيه معامل القدرة يساوي واحدًا اسم جهد الإثارة الطبيعي . ^{[ 41 ]} تكون شدة التيار عند هذا الجهد في أدنى مستوياتها. ^{[ 41 ]} يُطلق على جهد الإثارة الأعلى من جهد الإثارة الطبيعي اسم جهد الإثارة الزائد، بينما يُطلق على جهد الإثارة الأقل من جهد الإثارة الطبيعي اسم جهد الإثارة الناقص. ^{[ 41 ]} عندما يكون المحرك مُثارًا بشكل زائد، تكون القوة الدافعة الكهربائية العكسية أكبر من جهد طرفي المحرك. وهذا يُسبب تأثيرًا مُزيلًا للمغنطة نتيجةً لرد فعل المحرك. ^{[ 42 ]}

يُظهر منحنى الجهد-التيار (V) للآلة التزامنية تيار المحرك كدالة لتيار المجال . مع ازدياد تيار المجال، ينخفض تيار المحرك في البداية، ثم يصل إلى أدنى قيمة له، ثم يرتفع. وتُعدّ نقطة أدنى قيمة هي النقطة التي يكون عندها معامل القدرة مساوياً للواحد. ^{[ 43 ]}

يمكن استغلال هذه القدرة على التحكم الانتقائي في معامل القدرة لتصحيح معامل القدرة في نظام الطاقة المتصل به المحرك. ولأن معظم أنظمة الطاقة ذات الحجم الكبير تعاني من معامل قدرة متأخر، فإن وجود محركات متزامنة ذات إثارة زائدة يُقرّب معامل القدرة الصافي للنظام من الواحد، مما يُحسّن الكفاءة. عادةً ما يكون تصحيح معامل القدرة هذا أثرًا جانبيًا للمحركات الموجودة أصلًا في النظام لتوفير شغل ميكانيكي، مع العلم أنه يمكن تشغيل المحركات بدون حمل ميكانيكي لمجرد تصحيح معامل القدرة. في المصانع الكبيرة، قد يُؤخذ التفاعل بين المحركات المتزامنة والأحمال المتأخرة الأخرى في الاعتبار بشكل صريح عند تصميم النظام الكهربائي للمصنع.

حد الاستقرار في الحالة المستقرة

\mathbf {T} =\mathbf {T} _{\text{max}}\sin(\delta )

أين،

\mathbf {T}

عزم الدوران

\delta

زاوية عزم الدوران

\mathbf {T} _{\text{max}}

هو أقصى عزم دوران

هنا،

\mathbf {T} _{\text{max}}={\frac {{\mathbf {3} }{\mathbf {V} }{\mathbf {E} }}{{\mathbf {X_{s}} }{\omega _{s}}}}

عند تطبيق الحمل، زاوية عزم الدوران $\delta$ يزداد. عندما $\delta$ عند زاوية 90°، يكون عزم الدوران في أقصى قيمة له. إذا تم تطبيق حمل أكبر، فسيفقد المحرك تزامنه، لأن عزم دوران المحرك سيكون أقل من عزم دوران الحمل. ^{[ 44 ]}^{[ 45 ]} يُطلق على أقصى عزم دوران حمل يمكن تطبيقه على المحرك دون فقدان تزامنه اسم حد استقرار الحالة المستقرة للمحرك التزامني. ^{[ 44 ]}

آخر

تُعد المحركات المتزامنة مفيدة بشكل خاص في التطبيقات التي تتطلب تحكمًا دقيقًا في السرعة أو الموضع:

السرعة مستقلة عن الحمل ضمن نطاق تشغيل المحرك.
يمكن التحكم بدقة في السرعة والموقع باستخدام عناصر تحكم ذات حلقة مفتوحة (مثل المحركات الخطوية ).
تشمل التطبيقات منخفضة الطاقة آلات تحديد المواقع، حيث تكون الدقة العالية مطلوبة، ومحركات الروبوت .
ستحافظ على موضعها عند تطبيق تيار مستمر على كل من ملفات الجزء الثابت وملفات الجزء الدوار.
تُعتبر الساعة التي تعمل بمحرك متزامن دقيقة من حيث المبدأ بقدر دقة تردد مصدر الطاقة الخاص بها. (على الرغم من حدوث انحرافات طفيفة في التردد خلال أي عدة ساعات، إلا أن مشغلي الشبكة يقومون بتعديل تردد الخط بشكل فعال في الفترات اللاحقة للتعويض، وبالتالي الحفاظ على دقة الساعات التي تعمل بمحرك؛ انظر تردد الشبكة § الاستقرار ).
مشغلات الأسطوانات
زيادة الكفاءة في التطبيقات منخفضة السرعة (مثل مطاحن الكرات ).

الأنواع الفرعية

محرك التيار المتردد § محرك متزامن متعدد الأطوار
محرك متدرج (قد يكون متزامنًا أو غير متزامن)
آلة كهربائية متزامنة بدون فرش ذات دوار ملفوف وتغذية مزدوجة
