سابوت (أسلحة نارية)

ذخيرة سابوت

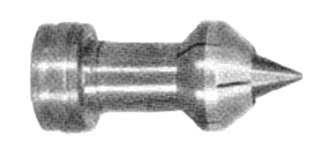

قذيفة خارقة للدروع قابلة للفصل مع غلاف (يسار)، بدون غلاف (وسط)، وبدون غلاف (يمين)

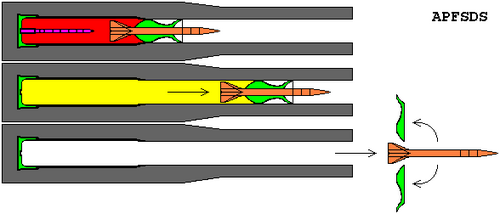

انفصال مخترق APFSDS ذي القضيب الطويل عن غلاف "المنحدر المزدوج". ^{[ 1 ]}

رسم تخطيطي يوضح آلية عمل غلاف قاذف على شكل مغزل على قذيفة خارقة للدروع

الغلاف الواقي ( يُلفظ في المملكة المتحدة : /sæˈboʊ, ˈsæboʊ/، وفي الولايات المتحدة: / ˈseɪboʊ / ) هو جهاز داعم يُستخدم في ذخائر الأسلحة النارية والمدفعية لتثبيت المقذوف ، مثل الرصاصة أو المقذوف الشبيه بالسهم ( مثل المقذوف المخترق للطاقة الحركية ) ، والحفاظ على محاذاته في مركز فوهة البندقية عند إطلاقه. يسمح هذا الغلاف بإطلاق مقذوف أضيق ذي كثافة مقطعية عالية عبر فوهة بندقية ذات قطر أكبر بكثير، مما يضمن نقلًا تسارعيًا أقصى للطاقة الحركية . بعد خروج المقذوف من الفوهة ، ينفصل الغلاف الواقي عادةً عن المقذوف أثناء طيرانه، محولًا جزءًا صغيرًا جدًا من إجمالي الطاقة الحركية.

يُعدّ غلاف المقذوف، وهو عبارة عن حلقة مانعة للتسرب رقيقة نسبيًا ومتينة وقابلة للتشكيل، تُعرف باسم حلقة الدفع أو حلقة السد ، عنصرًا أساسيًا في تصميم المقذوفات . يُستخدم هذا الغلاف لحصر غازات الوقود الدافعة خلف المقذوف، وللحفاظ على مركزية المقذوف داخل الماسورة، خاصةً عندما يكون قطر الغلاف الخارجي للمقذوف أصغر قليلًا من قطر الماسورة. تُستخدم حلقات الدفع وحلقات السد لإحكام إغلاق هذه المقذوفات ذات العيار الكامل داخل الماسورة نظرًا لتفاوتات التصنيع؛ إذ توجد دائمًا فجوة بين القطر الخارجي للمقذوف والقطر الداخلي للماسورة، عادةً ما تكون بضعة أجزاء من الألف من البوصة؛ وهي فجوة كافية لتسرب الغازات عالية الضغط أثناء الإطلاق. تُصنع حلقات الدفع وحلقات السد من مادة تتشوه وتُحكم إغلاق الماسورة عند دفع المقذوف من حجرة الإطلاق إلى داخلها.

تستخدم القذائف ذات الغلاف الخارجي حلقات دفع وسدادات، نظرًا لوجود نفس مشكلات التفاوتات التصنيعية عند إحكام غلق القذيفة داخل الماسورة، إلا أن الغلاف الخارجي نفسه يُعدّ مكونًا هيكليًا أكثر أهمية في تكوين القذيفة داخل الماسورة. ^{[ 1 ]} انظر إلى صورتي القذيفة الخارقة للدروع ذات الغلاف الخارجي القابل للفصل والمثبتة بزعانف ( APFSDS ) لتلاحظ الطبيعة المادية الكبيرة للغلاف الخارجي الذي يملأ قطر الماسورة حول القذيفة ذات العيار الفرعي الشبيهة بالسهم، مقارنةً بالفجوة الصغيرة جدًا التي تُغلقها حلقة الدفع أو السدادة للتخفيف مما يُعرف تقليديًا بتأثير الرياح .

تتمثل وظيفة الغلاف الواقي في توفير حاجز أكبر يملأ كامل مساحة التجويف بين المقذوف المصمم خصيصًا ذي العيار الفرعي والماسورة، مما يوفر مساحة سطح أكبر لتأثير غازات الدفع مقارنةً بقاعدة المقذوف الأصغر. ^{[ 1 ]} لا يضمن التصميم الديناميكي الهوائي الفعال للمقذوف دائمًا تصميمًا باليستيًا داخليًا فعالًا لتحقيق سرعة فوهة عالية. وينطبق هذا بشكل خاص على المقذوفات السهمية، الطويلة والرفيعة لتقليل مقاومة الهواء، ولكنها رفيعة جدًا بحيث لا يمكن إطلاقها من ماسورة بندقية بنفس القطر لتحقيق سرعة فوهة عالية. توضح فيزياء المقذوفات الداخلية سبب فائدة استخدام الغلاف الواقي لتحقيق سرعة فوهة أعلى مع المقذوفات السهمية. تولد غازات الدفع ضغطًا عاليًا، وكلما زادت مساحة القاعدة التي يؤثر عليها الضغط، زادت القوة المحصلة على ذلك السطح. توفر القوة (الضغط مضروبًا في المساحة) تسارعًا لكتلة المقذوف. لذا، عند ضغط وقطر ماسورة محددين، يمكن إطلاق مقذوف أخف وزنًا من الماسورة بسرعة ابتدائية أعلى من مقذوف أثقل. مع ذلك، قد لا يتسع المقذوف الأخف وزنًا داخل الماسورة لكونه رقيقًا جدًا. ولتعويض هذا الفرق في القطر، يوفر الغلاف الخارجي المصمم بشكل مناسب كتلة طفيلية أقل مما لو كان المقذوف كامل القطر، مما يُحسّن بشكل ملحوظ السرعة الابتدائية لذخيرة APDS ( ذخيرة خارقة للدروع ذات غلاف خارجي قابل للفصل ) وAPFSDS ( ذخيرة خارقة للدروع ذات غلاف خارجي قابل للفصل ومثبت بزعانف ).

أجرى مختبر أبحاث المقذوفات التابع للجيش الأمريكي بحثًا رائدًا حول نوعين مهمين من غلاف القذائف الخارقة للدروع ذات الرؤوس المتحركة (APFSDS) المستخدمة في القذائف ذات القضبان الطويلة، وهما غلاف "السرج" وغلاف "المنحدر المزدوج". وقد نُشر هذا البحث عام 1978، ^{[ 1 ]} بفضل التقدم الكبير الذي شهده آنذاك أسلوب العناصر المحدودة المحوسب في الميكانيكا الإنشائية ، ويمثل هذا البحث الآن المعيار التقني المعتمد ميدانيًا. (انظر على سبيل المثال تطوير سلسلة قذائف M829 المضادة للدبابات، بدءًا من النموذج الأساسي M829 في أوائل الثمانينيات، وصولًا إلى نموذج M829A4 لعام 2016، والذي يستخدم أغلفة "المنحدر المزدوج" الأطول). عند خروج القذيفة من فوهة البندقية، يُفصل الغلاف، وتطير القذيفة الأصغر حجمًا نحو الهدف بمقاومة هواء أقل من القذيفة ذات العيار الكامل. بهذه الطريقة، يمكن إطلاق مقذوفات عالية السرعة ورفيعة ذات مقاومة منخفضة بكفاءة أكبر (انظر المقذوفات الخارجية والمقذوفات النهائية ). مع ذلك، يمثل وزن الغلاف كتلة إضافية يجب تسريعها أيضًا إلى سرعة الفوهة، لكنها لا تُسهم في المقذوفات النهائية أثناء الطيران. لهذا السبب، يُولى اهتمام كبير لاختيار مواد هيكلية قوية وخفيفة الوزن للغلاف، وتصميم هندسة الغلاف بحيث تستخدم هذه المواد الإضافية بكفاءة مع أقل زيادة في الوزن. ^{[ 1 ]}

يُصنع الغلاف الخارجي للقذيفة من مواد خفيفة الوزن (عادةً ما يكون بلاستيكًا عالي المتانة في بنادق العيار الصغير، (انظر: القذيفة الخارقة للدروع الخفيفة ذات الغلاف الخارجي SLAP )، وبنادق الصيد ، وذخيرة البنادق ذاتية التعبئة ؛ والألومنيوم والفولاذ والبلاستيك المقوى بألياف الكربون لذخيرة الطاقة الحركية الحديثة المضادة للدبابات؛ وفي العصور القديمة، كان يُصنع من الخشب أو الورق المعجن - في المدافع ذاتية التعبئة). يتكون الغلاف الخارجي عادةً من عدة قطع طولية تُثبّت في مكانها بواسطة غلاف الخرطوشة، أو سدادة، أو حلقة دافعة. عند إطلاق القذيفة، يحجب الغلاف الخارجي الغاز، ويوفر دعمًا هيكليًا كبيرًا ضد تسارع الإطلاق، ويحمل القذيفة إلى أسفل الماسورة. عندما يصل الغلاف الخارجي إلى نهاية الماسورة، تسحب صدمة اصطدامه بالهواء الساكن أجزاء الغلاف الخارجي بعيدًا عن القذيفة، مما يسمح للقذيفة بمواصلة طيرانها. تُصنع الأغلفة الخارجية الحديثة من الألومنيوم عالي المتانة والإيبوكسي المقوى بألياف الجرافيت. وتُستخدم بشكل أساسي لإطلاق قضبان طويلة من مواد كثيفة للغاية، مثل سبيكة التنجستن الثقيلة واليورانيوم المنضب. (انظر على سبيل المثال سلسلة قذائف M829 المضادة للدبابات).

بدأ تسويق رصاصات البنادق من نوع سابوت في الولايات المتحدة منذ حوالي عام 1985، وأصبحت قانونية للصيد في معظم الولايات الأمريكية. وعند استخدامها مع ماسورة بندقية ذات سبطانة محلزنة ، فإنها تتميز بدقة أعلى بكثير من رصاصات البنادق العادية.
