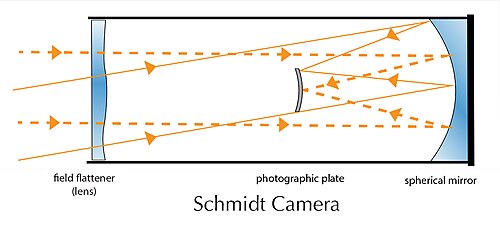

رسم تخطيطي لكاميرا شميدت
تم تجهيز تلسكوب شميدت الذي يبلغ قطره 77 سم من عام 1966 في مرصد برورفيلد في الأصل بفيلم فوتوغرافي، ويظهر هنا مهندس وهو يعرض صندوق الفيلم، الذي تم وضعه بعد ذلك خلف الخزانة في مركز التلسكوب (عند البؤرة الرئيسية للتلسكوب).

كاميرا شميدت ، والتي تُعرف أيضاً باسم تلسكوب شميدت ، هي تلسكوب تصوير فلكي عاكس مصمم لتوفير مجالات رؤية واسعة مع تشوهات محدودة . وقد ابتكر هذا التصميم برنارد شميدت عام 1930.

من الأمثلة البارزة تلسكوب صموئيل أوشين (المعروف سابقًا باسم بالومار شميدت)، وتلسكوب شميدت البريطاني ، وتلسكوب شميدت التابع للمرصد الأوروبي الجنوبي؛ وقد شكلت هذه التلسكوبات المصدر الرئيسي للتصوير الفوتوغرافي الشامل للسماء من عام 1950 حتى عام 2000، حين حلت محلها أجهزة الكشف الإلكترونية. ومن الأمثلة الحديثة على ذلك تلسكوب كيبلر الفضائي لاكتشاف الكواكب الخارجية.

ومن التصاميم الأخرى ذات الصلة كاميرا رايت وتلسكوب لوري-هوتون .

الاختراع والتصميم

اخترع برنارد شميدت، عالم البصريات الإستوني الألماني، كاميرا شميدت عام 1930. [ 1 ] تتكون مكوناتها البصرية من مرآة كروية أساسية سهلة الصنع ، وعدسة تصحيح لا كروية ، تُعرف بلوحة تصحيح شميدت ، تقع في مركز انحناء المرآة الأساسية . يوضع الفيلم أو أي كاشف آخر داخل الكاميرا، عند البؤرة الرئيسية. يتميز هذا التصميم بقدرته على توفير نسب بؤرية سريعة جدًا ، مع التحكم في الانحراف الكروي والاستجماتيزم . [ 2 ]

تتميز كاميرات شميدت بمستويات بؤرية شديدة الانحناء ، مما يستلزم أن يكون الفيلم أو اللوحة أو الكاشف الآخر منحنيًا بنفس القدر. في بعض الحالات، يُصنع الكاشف منحنيًا، وفي حالات أخرى، تُشكّل الوسائط المسطحة ميكانيكيًا لتتوافق مع شكل المستوى البؤري باستخدام مشابك أو براغي تثبيت، أو بتطبيق فراغ . يُستخدم أحيانًا مُسطّح المجال ، وهو في أبسط صوره عدسة محدبة مستوية أمام لوحة الفيلم أو الكاشف. نظرًا لأن لوحة التصحيح تقع في مركز انحناء المرآة الرئيسية في هذا التصميم، فقد يكون طول الأنبوب طويلًا جدًا بالنسبة لتلسكوب واسع المجال. [ 3 ] كما توجد عيوب أخرى تتمثل في تركيب عائق حامل الفيلم أو الكاشف عند البؤرة في منتصف أنبوب التلسكوب، حيث يُحجب جزء صغير من الضوء، ويحدث فقدان في تباين الصورة بسبب تأثيرات حيود العائق وهيكله الداعم. [ 4 ]

لوحة تصحيح شميدت

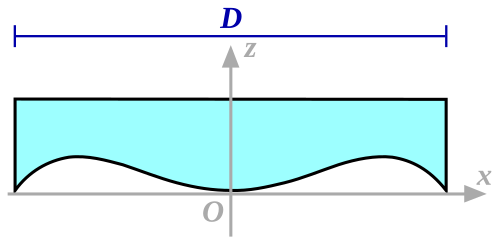

مقطع عرضي مبالغ فيه للوحة تصحيح شميدت. يصعب اكتشاف المنحنيات الحقيقية بالعين المجردة، مما يعطي لوحة التصحيح مظهر نافذة مسطحة بصريًا. [ 5 ]

لوحة تصحيح شميدت هي عدسة لا كروية تُصحح الزيغ الكروي الناتج عن المرآة الرئيسية الكروية في تصميمات تلسكوبات شميدت أو شميدت-كاسجرين . اخترعها برنارد شميدت عام 1931، [ 6 ] مع أنه يُحتمل أن يكون الفلكي الفنلندي يرجو فايسالا قد اخترعها بشكل مستقل عام 1924 (وتُسمى أحيانًا كاميرا شميدت-فايسالا نتيجة لذلك). [ 7 ] قدمها شميدت في الأصل كجزء من تلسكوب كاتاديوبتر تصويري واسع المجال ، وهو كاميرا شميدت. تُستخدم الآن في العديد من تصميمات التلسكوبات الأخرى، وعدسات الكاميرات، وأنظمة عرض الصور التي تستخدم مرآة رئيسية كروية.

وظيفة

مثال على نظام بصري يستخدم مرآة كروية فقط ( أعلى ) ومرآة كروية مدمجة مع لوحة تصحيح شميدت ( أسفل ).

تعمل لوحات تصحيح شميدت لأنها عدسات لا كروية ذات انحراف كروي مساوٍ لانعكاس انحراف المرايا الكروية الرئيسية التي توضع أمامها، ولكنه معاكس له. توضع هذه اللوحات عند مركز انحناء المرايا " C " في كاميرا شميدت النقية، وخلف البؤرة الرئيسية مباشرةً في كاميرا شميدت-كاسجرين . يكون مصحح شميدت أكثر سمكًا في المنتصف وعلى الحافة، مما يُصحح مسارات الضوء بحيث يتجمع الضوء المنعكس من الجزء الخارجي للمرآة والضوء المنعكس من الجزء الداخلي في نفس البؤرة " F ". يُصحح مصحح شميدت الانحراف الكروي فقط، ولا يُغير البعد البؤري للنظام.

التصنيع

يمكن تصنيع ألواح تصحيح شميدت بطرق عديدة. الطريقة الأساسية، والتي تُسمى "الطريقة التقليدية"، [ 8 ] تتضمن تشكيل المصحح مباشرةً عن طريق طحن وتلميع الشكل غير الكروي في قطعة زجاجية مسطحة باستخدام أدوات مصممة خصيصًا. تتطلب هذه الطريقة مهارة وتدريبًا عاليين من جانب مهندس البصريات الذي يصنع المصحح. [ 8 ] [ 9 ]

ابتكر شميدت بنفسه طريقة ثانية أكثر أناقة لإنتاج الشكل المعقد اللازم للوحة التصحيح. [ 10 ] وُضع قرص زجاجي رقيق ذو سطح مستوٍ مصقول بدقة من كلا الجانبين على صينية معدنية ثقيلة وصلبة. ثم صُقل السطح العلوي للصينية حول حافة القرص الزجاجي بزاوية أو شطفة دقيقة بناءً على معامل مرونة نوع الزجاج المستخدم. ثُبّتت اللوحة الزجاجية بإحكام على الحافة المصقولة للصينية. بعد ذلك، استُخدمت مضخة تفريغ لسحب الهواء بين الصينية والزجاج عبر ثقب صغير في مركز الصينية حتى الوصول إلى ضغط سلبي محدد. تسبب هذا في انحناء طفيف للوحة الزجاجية. ثم صُقل السطح العلوي المكشوف للزجاج وصُقل ليصبح كرويًا. [ 8 ] عند تحرير التفريغ، عاد السطح السفلي للوحة إلى شكله المسطح الأصلي، بينما اتخذ السطح العلوي الشكل غير الكروي اللازم للوحة تصحيح شميدت. نادرًا ما تُستخدم طريقة شميدت لتشكيل الفراغ اليوم. يُعدّ الحفاظ على الشكل باستخدام فراغ ثابت أمرًا صعبًا، وقد تؤدي الأخطاء في حلقة منع التسرب المطاطية، وحتى التلوث خلف الصفيحة، إلى أخطاء بصرية. [ 8 ] كما قد تنكسر الصفيحة الزجاجية إذا انحنت بدرجة كافية لتوليد انحناء في التلسكوبات ذات النسبة البؤرية f/2.5 أو أسرع. [ 11 ] بالإضافة إلى ذلك، بالنسبة للنسب البؤرية السريعة، لا يكون المنحنى الناتج دقيقًا بما فيه الكفاية، ويتطلب تصحيحًا يدويًا إضافيًا.

ثمة طريقة ثالثة، ابتكرها توم جونسون وجون أورورك لشركة سيليسترون عام ١٩٧٠ ، [ ٨ ] [ ١٢ ] تستخدم وعاءً مفرغًا من الهواء مُجهزًا مسبقًا بشكل الانحناء الصحيح في قاعه، ويُسمى "الكتلة الرئيسية". بعد ذلك، يُصقل السطح العلوي المكشوف ليصبح مستويًا، مما يُنتج مصححًا بالشكل الصحيح بمجرد تحرير الفراغ. [ ٨ ] هذا يُغني عن الحاجة إلى تثبيت الشكل بتطبيق فراغ دقيق، ويُتيح الإنتاج الضخم لألواح التصحيح بنفس الشكل تمامًا. [ ٩ ]

أدت الصعوبات التقنية المرتبطة بإنتاج ألواح تصحيح شميدت إلى قيام بعض المصممين، مثل ديمتري ديميترييفيتش ماكسوتوف وألبرت بوورز ، بابتكار تصميمات بديلة باستخدام عدسات تصحيح الغضروف الهلالي التقليدية . [ 13 ]

التطبيقات

يُعد تلسكوب ألفريد جينش الذي يبلغ قطره مترين في مرصد كارل شوارتزشيلد في تاوتنبورغ ، تورينجيا ، ألمانيا، أكبر كاميرا شميدت في العالم.

بسبب مجال رؤيتها الواسع، تُستخدم كاميرا شميدت عادةً كأداة مسح، في برامج بحثية تتطلب تغطية مساحة كبيرة من السماء. وتشمل هذه البرامج المسوحات الفلكية ، وعمليات البحث عن المذنبات والكويكبات ، ودوريات رصد المستعرات النجمية .

بالإضافة إلى ذلك، تُستخدم كاميرات شميدت والتصاميم المشتقة منها بشكل متكرر لتتبع الأقمار الصناعية التي تدور حول الأرض .

أرضي

بُنيت أولى تلسكوبات شميدت الكبيرة نسبيًا في مرصد هامبورغ ومرصد بالومار قبيل الحرب العالمية الثانية . وبين عامي 1945 و1980، بُني حوالي ثمانية تلسكوبات شميدت كبيرة أخرى (متر واحد أو أكبر) حول العالم. [ 14 ]

ومن أشهر كاميرات شميدت وأكثرها إنتاجية تلسكوب أوشين شميدت في مرصد بالومار ، الذي اكتمل في عام 1948. وقد تم استخدام هذه الأداة في المسح السماوي لمرصد بالومار التابع للجمعية الجغرافية الوطنية (POSS، 1958)، ومسح POSS-II، ومسح بالومار-ليدن (الكويكبات)، ومشاريع أخرى.

شارك المرصد الأوروبي الجنوبي، المزود بتلسكوب شميدت بقطر متر واحد في لاسيا ، ومجلس البحوث العلمية البريطاني ، المزود بتلسكوب شميدت بقطر 1.2 متر في مرصد سايدينغ سبرينغ، في مسح سماوي مشترك لاستكمال المسح السماوي الأول لمرصد بالومار، مع التركيز على نصف الكرة الجنوبي. وقد شجعت التحسينات التقنية التي طُورت خلال هذا المسح على تطوير المسح السماوي الثاني لمرصد بالومار (POSS II). [ 15 ]

التلسكوب المستخدم في برنامج البحث عن الأجسام القريبة من الأرض التابع لمرصد لويل (LONEOS) هو أيضاً كاميرا شميدت. ويُعدّ تلسكوب شميدت التابع لمرصد كارل شوارتزشيلد أكبر كاميرا شميدت في العالم.

الفضاء

كان تلسكوب شميدت هو العنصر الأساسي في قمر هيباركوس (1989-1993) التابع لوكالة الفضاء الأوروبية . وقد استُخدم هذا التلسكوب في مسح هيباركوس الذي رسم خرائط المسافات لأكثر من مليون نجم بدقة غير مسبوقة، حيث شمل 99% من جميع النجوم حتى القدر الظاهري 11. وكانت المرآة الكروية المستخدمة في هذا التلسكوب دقيقة للغاية؛ فلو تم تكبيرها إلى حجم المحيط الأطلسي ، لبلغ ارتفاع النتوءات على سطحها حوالي 10  سم. [ 16 ]

يُعد مقياس الضوء كيبلر ، المثبت على تلسكوب كيبلر الفضائي التابع لناسا (2009-2018)، أكبر كاميرا شميدت تم إطلاقها إلى الفضاء.

تطبيقات أخرى

في عام 1977 في مرصد يركيس ، تم استخدام تلسكوب شميدت صغير لاستخلاص موقع بصري دقيق للسديم الكوكبي NGC 7027 للسماح بالمقارنة بين الصور الفوتوغرافية والخرائط الراديوية للجسم. [ 17 ]

بدأت شركة سيليسترون في تسويق كاميرا شميدت مقاس 8 بوصات في أوائل سبعينيات القرن الماضي . كانت الكاميرا تُضبط بؤرتها في المصنع، وصُنعت من مواد ذات معاملات تمدد منخفضة، ما يعني عدم الحاجة إلى ضبط بؤرتها ميدانيًا. تطلّبت النماذج الأولى من المصوّر قصّ وتظهير كل إطار على حدة من  فيلم 35 مم، لأن حامل الفيلم كان يتسع لإطار واحد فقط. وقد تم إنتاج حوالي 300 كاميرا من طراز سيليسترون شميدت.

كان نظام شميدت شائعًا، ويستخدم بشكل عكسي، لأنظمة عرض التلفزيون ، ولا سيما تصميم أدڤنت من هنري كلوس . [ 18 ] تم استخدام أجهزة عرض شميدت الكبيرة في دور السينما، ولكن تم صنع أنظمة صغيرة تصل إلى 8 بوصات للاستخدام المنزلي والأماكن الصغيرة الأخرى.

قائمة كاميرات شميدت

المرصدموقعفتحةتم البناءيستخدم لـملحوظات
بالومارالولايات المتحدة الأمريكية46  سم1936إثبات المفهومالأولى في أمريكا الشمالية
هامبورغألمانيا60  سم1930أول كاميرا من نوع شميدتبناه برنارد شميدت
بالومارالولايات المتحدة الأمريكية122  سم1948مسح السماء لمرصد بالومارتلسكوب صموئيل أوشين
لا سيلاتشيلي100  سم1971 [ 19 ]مسوحات السماء الجنوبيةتلسكوب ESO شميدت بطول متر واحد [ 20 ]
بيوراكانأرمينيا102  سم [ 21 ]1961 [ 21 ]مسح مجرة ​​ماركاريان–
كارل شوارتزشيلدألمانيا134  سم1960المسوحات واسعة النطاقتلسكوب ألفريد جينش [ 22 ]
أسياجوإيطاليا67  سم [ 23 ]1966 [ 23 ]دراسات المذنبات والكويكبات–
كالار ألتوإسبانيا80  سم [ 24 ]1955 [ 24 ]المسوحات السماوية في أوروباانتقل من هامبورغ عام 1980 [ 24 ]
كيسواليابان105  سم [ 25 ]1974 [ 25 ]دراسات المستعرات العظمى والنجوم المتغيرة–
كونكوليهنغاريا60  سم1962أبحاث الكواكب الصغيرةفي محطة بيزكيستيتو
زنبرك جانبيأستراليا120  سم [ 26 ]1973 [ 26 ]مسوحات السماء الجنوبيةتلسكوب شميدت البريطاني [ 26 ]
أوبسالاالسويد85  سم1963 [ 27 ]مسوحات السماء الشماليةفي محطة كفستابيرج
كيبلرالفضاء95  سم2009اكتشاف الكواكب الخارجيةمقياس الضوء كيبلر

التصاميم المشتقة

شميدت بدون عدسات

في ثلاثينيات القرن العشرين، لاحظ شميدت إمكانية استبدال لوحة التصحيح بفتحة بسيطة في مركز انحناء المرآة لكاميرا بطيئة (ذات نسبة بؤرية عالية). استُخدم هذا التصميم لبناء نموذج عملي بمقياس 1/8 لكاميرا بالومار شميدت، بزاوية رؤية 5 درجات. [ 28 ] وقد أُطلق على هذا التصميم اسم " شميدت بدون عدسة".

شميدت-فايسالا

صمّم يرجو فايسالا في الأصل "كاميرا فلكية" مشابهة لكاميرا برنارد شميدت "كاميرا شميدت"، لكن التصميم لم يُنشر. أشار فايسالا إليها في ملاحظات محاضرة عام 1924 في حاشية: "مشكلة في مستوى البؤرة الكروي". وبمجرد أن اطلع فايسالا على منشور شميدت، سارع إلى حلّ مشكلة تسطيح المجال في تصميم شميدت بوضع عدسة محدبة مزدوجة أمام حامل الفيلم بقليل. يُعرف هذا النظام الناتج باسم: كاميرا شميدت-فايسالا ، أو أحيانًا باسم كاميرا فايسالا .

بيكر-شميدت

في عام 1940، قام جيمس بيكر من جامعة هارفارد بتعديل تصميم كاميرا شميدت بإضافة مرآة ثانوية محدبة تعكس الضوء نحو المرآة الرئيسية. ثم تم تركيب اللوحة الفوتوغرافية بالقرب من المرآة الرئيسية، بحيث تكون مواجهة للسماء. يُعرف هذا النوع من الكاميرا باسم كاميرا بيكر-شميدت.

بيكر-نان

إحدى كاميرات بيكر - نان التي استخدمها برنامج سميثسونيان لتتبع الأقمار الصناعية في الأصل
كاميرا تتبع الأقمار الصناعية من نوع بيكر-نان قيد الاستخدام.

استبدل تصميم بيكر-نان، الذي ابتكره بيكر وجوزيف نان ، لوحة تصحيح كاميرا بيكر-شميدت بعدسة تصحيح ثلاثية صغيرة أقرب إلى بؤرة الكاميرا. واستخدم  فيلمًا بعرض 55 مم مشتقًا من عملية سينما سكوب 55. [ 29 ] [ 30 ] استخدم مرصد سميثسونيان للفيزياء الفلكية اثنتي عشرة كاميرا بيكر-نان بفتحة عدسة f/0.75 وقطر 20 بوصة - تزن كل منها 3.5 طن، بما في ذلك حامل متعدد المحاور يسمح لها بتتبع الأقمار الصناعية في السماء - لتتبع الأقمار الصناعية الاصطناعية من يونيو 1958 [ 31 ] حتى منتصف سبعينيات القرن العشرين. [ 32 ]

أُعيد استخدام عدد قليل من تلسكوبات بيكر-نان لأغراض فلكية بعد انتهاء فترة استخدامها في تتبع الأقمار الصناعية. [ 33 ]

ميرسين-شميدت

صورة من بكرة فيلم 55 مم لكاميرا بيكر-نان في نايني تال (الهند). قام المصور بتحديد القمر الصناعي بدائرة سوداء. اكتُشف عام 2024 على نهر بوسون الجليدي . كان الفيلم على متن رحلة الخطوط الجوية الهندية رقم 101 ، التي تحطمت على جبل مونت بلانك في 24 يناير 1966. [ 34 ]

تتكون كاميرا ميرسين-شميدت من مرآة ابتدائية مقعرة مكافئة، ومرآة ثانوية كروية محدبة، ومرآة ثالثية كروية مقعرة. تؤدي المرآتان الأوليان (تكوين ميرسين) نفس وظيفة لوحة التصحيح في كاميرا شميدت التقليدية. اخترع بول هذا التصميم عام ١٩٣٥. [ ٣٥ ] وفي ورقة بحثية لاحقة، قدم بيكر [ ٣٦ ] تصميم بول-بيكر، وهو تكوين مشابه ولكن بمستوى بؤري مسطح. [ ٣٧ ]

شميدت-نيوتن

تؤدي إضافة مرآة ثانوية مسطحة بزاوية 45 درجة إلى المحور البصري لتصميم شميدت إلى إنشاء تلسكوب شميدت-نيوتوني .

شميدت-كاسجرين

إن إضافة مرآة ثانوية محدبة إلى تصميم شميدت لتوجيه الضوء من خلال فتحة في المرآة الرئيسية يخلق تلسكوب شميدت-كاسجرين .

يحظى التصميمان الأخيران بشعبية لدى مصنعي التلسكوبات لأنهما صغيران الحجم ويستخدمان بصريات كروية بسيطة.
