ناقل لولبي

الناقل اللولبي أو الناقل الحلزوني هو آلية تستخدم شفرة لولبية دوارة ، تُسمى " اللولب "، عادةً داخل أنبوب، لنقل المواد السائلة أو الحبيبية. تُستخدم هذه الناقلات في العديد من الصناعات التي تُعنى بنقل المواد السائبة. في الصناعة الحديثة، تُستخدم الناقلات اللولبية غالبًا بشكل أفقي أو بميل طفيف كوسيلة فعالة لنقل المواد شبه الصلبة، بما في ذلك مخلفات الطعام ، ورقائق الخشب ، والركام، وحبوب الحبوب ، وأعلاف الحيوانات ، ورماد الغلايات، واللحوم ، ومسحوق العظام، والنفايات الصلبة البلدية ، وغيرها الكثير. كان أول نوع من الناقلات اللولبية هو لولب أرخميدس ، الذي استُخدم منذ العصور القديمة لضخ مياه الري. ^{[ 1 ]}

تتكون هذه الأجهزة عادةً من حوض أو أنبوب يحتوي إما على شفرة حلزونية ملفوفة حول عمود، تُدار من أحد طرفيها وتُثبت من الطرف الآخر، أو على " حلزون بدون عمود "، يُدار من أحد طرفيه ويبقى حرًا من الطرف الآخر. يتناسب معدل نقل الحجم طرديًا مع سرعة دوران العمود. في تطبيقات التحكم الصناعي، يُستخدم هذا الجهاز غالبًا كمغذٍّ متغير المعدل، وذلك بتغيير سرعة دوران العمود لتوصيل كمية أو معدل محدد من المواد إلى العملية. ^{[ 2 ]}

يمكن تشغيل ناقلات البرغي مع تدفق المواد بزاوية مائلة للأعلى. وعندما تسمح المساحة بذلك، تُعد هذه طريقة اقتصادية للغاية للرفع والنقل. ومع ازدياد زاوية الميل، تنخفض سعة الوحدة بسرعة.

يُطلق على الجزء الدوار من الناقل أحيانًا اسم المثقب اللولبي .

في الزراعة

تستخدم هذه الحصادة المركبة ناقلًا لولبيًا داخل الأنبوب لتفريغ الحبوب في المقطورة المجاورة.

ناقل لولبي ينقل سيقان العنب بعيدًا عن حبات العنب بعد فصلها عن العناقيد. في الوضع الرأسي، تكون القوة الخطية متجهة للأعلى، بينما تتجه أجزاء من الحركة الدائرية للأسفل بميل طفيف. وتعتمد وظيفة الناقل على مقاومة المادة المنقولة للتدفق الهابط.

تُستخدم "اللولبة المثقبة" في الزراعة لنقل الحبوب من الشاحنات أو عربات نقل الحبوب أو مقطورات الحبوب إلى صوامع تخزين الحبوب (حيث تُزال لاحقًا بواسطة قنوات الجاذبية في الأسفل). قد تعمل اللولبة المثقبة بمحرك كهربائي، أو جرار زراعي عبر مأخذ الطاقة ، أو أحيانًا بمحرك احتراق داخلي مُثبّت عليها. يدور اللولب داخل أنبوب معدني طويل، دافعًا الحبوب إلى أعلى. في الطرف السفلي، يستقبل قادوس الحبوب من الشاحنة أو عربة نقل الحبوب. بينما تقوم قناة في الطرف العلوي بتوجيه الحبوب إلى موقع التخزين. ^{[ 2 ]}

اخترع بيتر باكوش ناقل الحبوب الحديث المستخدم في المجتمعات الزراعية اليوم . استخدم ناقل الحبوب الذي ابتكره لولبًا حلزونيًا بأقل عدد ممكن من الأجزاء المتحركة، وهو تطبيق جديد كليًا لهذا الغرض تحديدًا. في شركة ماسي هاريس (التي أصبحت لاحقًا ماسي فيرغسون)، عرض باكوش الشاب فكرته على قسم التصميم في أربعينيات القرن الماضي، لكنه قوبل بالرفض، ووُصفت فكرته بأنها غير قابلة للتصور، وأنه بمجرد أن يتقادم اللولب وينحني، فإن احتكاك المعدن بالمعدن، وفقًا لأحد كبار مصممي ماسي، "سيؤدي إلى اندلاع حرائق في جميع أنحاء كندا ". ^{[ 3 ]} مع ذلك، واصل باكوش تصميم وبناء أول نموذج أولي للناقل في عام 1945، وبعد ثماني سنوات بدأ ببيع عشرات الآلاف منه تحت اسم " فيرساتيل "، مما جعله المعيار لناقلات الحبوب الحديثة.

يُستخدم نوعٌ مُتخصص من مثاقب الحبوب لنقل الحبوب إلى آلة البذر، وعادةً ما يكون أصغر بكثير في الطول والقطر من المثاقب المستخدمة لنقل الحبوب من وإلى الشاحنات أو عربات نقل الحبوب أو الصوامع. يُعرف هذا النوع من المثاقب باسم "مثقب التعبئة". أما مثاقب الحبوب ذات القطر الصغير، بغض النظر عن استخدامها، فتُسمى غالبًا "مثاقب القلم الرصاص".

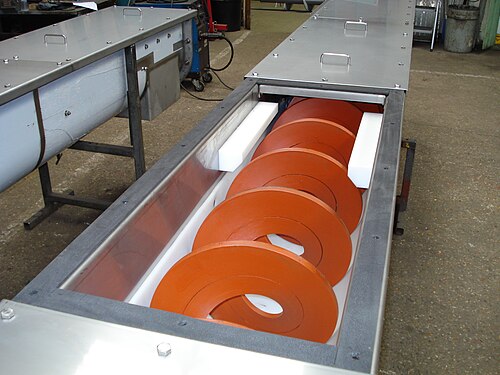

تُعدّ المثاقب الحلزونية عديمة المركز شائعة الاستخدام في مزارع تربية الحيوانات الصناعية، حيث يتمثل استخدامها الرئيسي في توزيع علف الحيوانات من موقع تخزين مركزي إلى أجهزة التغذية الفردية أو الجماعية. تسمح مرونة سلك المثقب الحلزوني بتغيير ارتفاع العلف أو المواد الأخرى وتحريكها بزوايا مختلفة. وقد حصل إلدون هوستتلر وشركة تشور-تايم إكويبمنت على براءة اختراع أول مثقب حلزوني عديم المركز في هذا السياق. ^{[ 4 ]}^{[ 5 ]}

استخدامات أخرى

تتضمن التطبيقات الأخرى المتنوعة للناقل اللولبي أو المثقب استخدامه في كاسحات الثلج ، لنقل الثلج نحو المروحة ، حيث يُقذف في قناة التفريغ. تستخدم الحصادات المركبة مثاقب مغلقة ومفتوحة لنقل المحصول غير المدروس إلى آلية الدراس، ولنقل الحبوب من وإلى قادوس الآلة. تستخدم آلات تسوية الجليد مثاقب لإزالة جزيئات الجليد السائبة من سطح الجليد. كما يُعد المثقب مكونًا أساسيًا في آلة قولبة الحقن . ويُستخدم المثقب في بعض ضواغط النفايات لدفع النفايات إلى صفيحة منخفضة في أحد طرفيها لضغطها.

تُستخدم المثاقب اللولبية أيضًا في صناعة الأغذية. وهي أداة أساسية في معالجة المساحيق، خاصةً عند نقل المواد الصلبة بكميات كبيرة (كالمساحيق والحبيبات وغيرها) عبر السيور الناقلة. ^{[ 6 ]} في مفرمة اللحم التقليدية، تُمرر قطع اللحم بواسطة المثقب اللولبي عبر شفرة دوارة وصفيحة مثقبة. تعمل هذه الطريقة على استحلاب دهون اللحم البقري لتليين أقراص البرغر، كما تُستخدم لإنتاج أنواع مختلفة من النقانق والخبز. تُستخدم المثاقب اللولبية أيضًا لدفع المنتجات الغذائية عبر قوالب لإنتاج الحبيبات، والتي تُعالج بدورها لإنتاج منتجات أخرى مثل رقائق النخالة.

تُستخدم المثاقب اللولبية أيضًا في حقول النفط كوسيلة لنقل مخلفات الصخور من الهزازات إلى الحاويات. كما تُستخدم في بعض أنواع مواقد الحبيبات الخشبية وشوايات الشواء، لنقل الوقود من خزان التخزين إلى غرفة الاحتراق بطريقة مُحكمة. وتُستخدم المثاقب اللولبية بكثرة في عمليات التشغيل الآلي ، حيث قد تتضمن أدوات التشغيل مثقابًا لولبيًا لتوجيه الرايش (الخردة المعدنية أو البلاستيكية) بعيدًا عن قطعة العمل.

يمكن أيضاً استخدام ناقلات لولبية في محطات معالجة مياه الصرف الصحي لإخراج النفايات الصلبة من عملية المعالجة.

تستخدم مركبة المشاة القتالية البرمائية BMP-3 وحدة دفع من نوع المثقب في الماء.

مصعد أولدز

مصعد أولدز هو نوع من ناقلات البرغي، طوّره المهندس الأسترالي بيتر أولدز عام 2002. ^{[ 7 ]}^{[ 8 ]} وبدلاً من تدوير شفرة برغي مركزية، يوجد برغي ثابت داخل غلاف دوّار يغرف المواد المحيطة به إلى قاعدته. ^{[ 9 ]} وباتباع مبادئ مشابهة لناقل البرغي التقليدي، يستطيع مصعد أولدز رفع المواد السائبة بكفاءة. ومنذ اختراعه، قيّمه عدد من الأكاديميين كنظام عملي للاستخدامات الصناعية. ^{[ 10 ]}
