التصوير المقطعي الزلزالي أو التصوير المقطعي الزلزالي هو تقنية لتصوير باطن الأرض باستخدام الموجات الزلزالية . [1] يتم تعديل خصائص الموجات الزلزالية حسب المادة التي تنتقل من خلالها. من خلال مقارنة الاختلافات في الموجات الزلزالية المسجلة في مواقع مختلفة، من الممكن إنشاء نموذج للبنية تحت السطحية. في أغلب الأحيان، يتم توليد هذه الموجات الزلزالية من خلال الزلازل أو المصادر من صنع الإنسان مثل الانفجارات. يمكن استخدام أنواع مختلفة من الموجات، بما في ذلك موجات P- و S- و Rayleigh و Love للصور المقطعية، على الرغم من أن كل منها يأتي بفوائده وعيوبه الخاصة ويتم استخدامه اعتمادًا على البيئة الجيولوجية وتغطية مقياس الزلازل والمسافة من الزلازل القريبة والدقة المطلوبة. النموذج الذي تم إنشاؤه بواسطة التصوير المقطعي هو دائمًا نموذج لسرعة الزلازل ، ويمكن تفسير الميزات داخل هذا النموذج على أنها اختلافات هيكلية أو حرارية أو تركيبية. يطبق علماء الجيولوجيا التصوير المقطعي الزلزالي على مجموعة واسعة من البيئات التي يكون فيها الهيكل تحت السطح محل اهتمام، ويتراوح نطاقه من هيكل الأرض بالكامل إلى الأمتار القليلة العلوية تحت السطح.

نظرية

يتم حل التصوير المقطعي كمشكلة عكسية . تتم مقارنة البيانات الزلزالية بنموذج الأرض الأولي ويتم تعديل النموذج حتى يتم العثور على أفضل ملاءمة ممكنة بين تنبؤات النموذج والبيانات المرصودة. تنتقل الموجات الزلزالية في خطوط مستقيمة إذا كانت الأرض ذات تكوين موحد، ولكن الاختلافات البنيوية والكيميائية والحرارية تؤثر على خصائص الموجات الزلزالية، والأهم من ذلك سرعتها ، مما يؤدي إلى انعكاس وانكسار هذه الموجات. يمكن حساب موقع وحجم الاختلافات في باطن الأرض من خلال عملية الانعكاس، على الرغم من أن حلول الانعكاسات التصويرية المقطعية ليست فريدة من نوعها. في أغلب الأحيان، يتم النظر فقط في وقت انتقال الموجات الزلزالية في الانعكاس. ومع ذلك، سمحت التطورات في تقنيات النمذجة وقوة الحوسبة بأجزاء مختلفة، أو مجمل شكل الموجة الزلزالية المقاسة لتكون مناسبة أثناء الانعكاس. [2] [3] [4]

التصوير المقطعي الزلزالي يشبه التصوير المقطعي الطبي بالأشعة السينية (CT scan) من حيث أن الكمبيوتر يعالج بيانات المستقبل لإنتاج صورة ثلاثية الأبعاد، على الرغم من أن عمليات المسح المقطعي تستخدم التوهين بدلاً من فرق وقت السفر. يتعين على التصوير المقطعي الزلزالي التعامل مع تحليل مسارات الأشعة المنحنية التي تنعكس وتنكسر داخل الأرض، وعدم اليقين المحتمل في موقع مركز الزلزال . تستخدم عمليات المسح المقطعي الأشعة السينية الخطية ومصدرًا معروفًا. [5]

تاريخ

في أوائل القرن العشرين، استخدم علماء الزلازل لأول مرة الاختلافات في وقت السفر في الموجات الزلزالية من الزلازل للتوصل إلى اكتشافات مثل وجود موهو [ 6] والعمق إلى اللب الخارجي. [7] في حين أن هذه النتائج تشترك في بعض المبادئ الأساسية مع التصوير المقطعي الزلزالي، إلا أن التصوير المقطعي الحديث نفسه لم يتم تطويره حتى سبعينيات القرن العشرين مع توسع شبكات الزلازل العالمية. كانت شبكات مثل شبكة جهاز قياس الزلازل القياسي العالمي مدفوعة في البداية بالتجارب النووية تحت الأرض ، [8] لكنها أظهرت بسرعة فوائد مجموعات البيانات القياسية التي يمكن الوصول إليها لعلوم الأرض . حدثت هذه التطورات بالتزامن مع التقدم في تقنيات النمذجة وقوة الحوسبة المطلوبة لحل المشكلات العكسية الكبيرة [9] [10] وإنشاء مخططات الزلازل النظرية، [11] المطلوبة لاختبار دقة النموذج. [12] في وقت مبكر من عام 1972، [13] استخدم الباحثون بنجاح بعض المبادئ الأساسية للتصوير المقطعي الزلزالي الحديث للبحث عن مناطق سريعة وبطيئة في باطن الأرض. [14]

نُشر أول منشور واسع الاستشهاد به يشبه إلى حد كبير التصوير المقطعي الزلزالي الحديث في عام 1976 واستخدم الزلازل المحلية لتحديد بنية السرعة ثلاثية الأبعاد تحت جنوب كاليفورنيا. [15] [14] في العام التالي، تم استخدام أوقات تأخير الموجة P لإنشاء خرائط سرعة ثنائية الأبعاد للأرض بأكملها في عدة نطاقات عمق، [16] تمثل نموذجًا ثلاثي الأبعاد مبكرًا. تم عمل أول نموذج باستخدام تقنيات تكرارية، والتي تعمل على تحسين النموذج الأولي بخطوات صغيرة وتكون مطلوبة عندما يكون هناك عدد كبير من المجهولين، في عام 1984. [17] أصبح النموذج ممكنًا من خلال التكرار على أول نموذج أرضي متباين الخواص شعاعيًا ، تم إنشاؤه عام 1981. [18] يصف نموذج الأرض المتباين الخواص شعاعيًا التغيرات في خصائص المواد، وخاصة السرعة الزلزالية، على طول مسار شعاعي عبر الأرض، ويفترض أن هذا الملف الشخصي صالح لكل مسار من اللب إلى السطح. كانت هذه الدراسة التي أجريت عام 1984 أيضًا هي الأولى التي طبقت مصطلح "التصوير المقطعي" على علم الزلازل، حيث نشأ المصطلح في المجال الطبي مع التصوير المقطعي بالأشعة السينية . [12]

استمر التصوير المقطعي الزلزالي في التحسن في العقود العديدة الماضية منذ تصوره الأولي. يساعد تطوير الانعكاسات المرافقة، والتي يمكنها الجمع بين عدة أنواع مختلفة من البيانات الزلزالية في انعكاس واحد، في نفي بعض التنازلات المرتبطة بأي نوع بيانات فردي. [12] تاريخيًا، تم تصميم الموجات الزلزالية على أنها أشعة أحادية البعد، وهي طريقة يشار إليها باسم "نظرية الأشعة" والتي يسهل نمذجتها نسبيًا ويمكنها عادةً أن تتناسب جيدًا مع بيانات وقت السفر. [19] ومع ذلك، تحتوي أشكال الموجات الزلزالية المسجلة على معلومات أكثر بكثير من مجرد وقت السفر وتتأثر بمسار أوسع بكثير مما تفترضه نظرية الأشعة. تحاول طرق مثل طريقة التردد المحدود تفسير ذلك في إطار نظرية الأشعة. [20] في الآونة الأخيرة، تخلى تطوير التصوير المقطعي "الشكل الموجي الكامل" أو "الشكل الموجي" عن نظرية الأشعة تمامًا. تنمذج هذه الطريقة انتشار الموجات الزلزالية بكامل تعقيدها ويمكن أن تنتج صورًا أكثر دقة للسطح. في الأصل، تم تطوير هذه الانعكاسات في علم الزلازل الاستكشافي [21] في الثمانينيات والتسعينيات وكانت معقدة للغاية من الناحية الحسابية للدراسات على المستوى العالمي والإقليمي، [12] ولكن تطوير طرق النمذجة العددية لمحاكاة الموجات الزلزالية [22] سمح لتصوير الموجات المقطعية بأن يصبح أكثر شيوعًا.

عملية

تستخدم التصوير المقطعي الزلزالي السجلات الزلزالية لإنشاء نماذج ثنائية الأبعاد وثلاثية الأبعاد لباطن الأرض من خلال مشكلة عكسية تقلل من الفرق بين النموذج الذي تم إنشاؤه والبيانات الزلزالية المرصودة. [23] تُستخدم طرق مختلفة لحل الشذوذ في القشرة ، والغلاف الصخري ، والوشاح ، والنواة بناءً على توفر البيانات وأنواع الموجات الزلزالية التي تمر عبر المنطقة. تخترق الأطوال الموجية الأطول عمقًا أكبر في الأرض، لكن الموجات الزلزالية ليست حساسة للميزات الأصغر بكثير من طولها الموجي وبالتالي توفر دقة أقل. تقوم الطرق المختلفة أيضًا بافتراضات مختلفة، والتي يمكن أن يكون لها تأثير كبير على الصورة التي تم إنشاؤها. على سبيل المثال، تعمل طرق التصوير المقطعي المستخدمة بشكل شائع عن طريق تحسين نموذج الإدخال الأولي بشكل متكرر، وبالتالي يمكن أن تنتج نتائج غير واقعية إذا كان النموذج الأولي غير معقول. [23]

تُستخدم بيانات الموجة P في معظم النماذج المحلية والنماذج العالمية في المناطق ذات الكثافة الكافية للزلازل وأجهزة قياس الزلازل. تُستخدم بيانات الموجة S والموجة السطحية في النماذج العالمية عندما لا تكون هذه التغطية كافية، كما هو الحال في أحواض المحيطات وبعيدًا عن مناطق الاندساس . تُعتبر أوقات الوصول الأولى هي الأكثر استخدامًا، ولكن تُستخدم النماذج التي تستخدم الطور المنعكس والمنكسر في النماذج الأكثر تعقيدًا، مثل تلك التي تصور اللب. تُستخدم أيضًا أوقات السفر التفاضلية بين أطوار الموجة أو أنواعها.

التصوير المقطعي الموضعي

غالبًا ما تعتمد النماذج التصويرية المقطعية المحلية على مجموعة زلزالية مؤقتة تستهدف مناطق محددة، ما لم تكن في منطقة نشطة زلزاليًا ذات تغطية شبكية دائمة واسعة النطاق. تسمح هذه النماذج بتصوير القشرة والوشاح العلوي .

  • تستخدم تقنية التصوير المقطعي باستخدام الحيود ومعادلة الموجة الشكل الموجي الكامل، وليس فقط أوقات الوصول الأولى. يوفر عكس سعة ومراحل جميع الوصولات معلومات أكثر تفصيلاً عن الكثافة مقارنة بوقت السفر عبر الإرسال وحده. وعلى الرغم من الجاذبية النظرية، إلا أن هذه الطرق لا تُستخدم على نطاق واسع بسبب تكلفة الحوسبة وصعوبة عكسها.
  • نشأت تقنية التصوير المقطعي الانعكاسي مع الجيوفيزياء الاستكشافية . وهي تستخدم مصدرًا اصطناعيًا لحل السمات الصغيرة على أعماق القشرة الأرضية. [24] التصوير المقطعي واسع الزاوية مشابه، ولكن مع إزاحة واسعة بين المصدر والمستقبل. وهذا يسمح باكتشاف الموجات الزلزالية المنكسرة من أعماق تحت القشرة الأرضية ويمكنه تحديد البنية القارية وتفاصيل هوامش الصفائح. غالبًا ما يتم استخدام هاتين الطريقتين معًا.
  • تُستخدم التصوير المقطعي للزلازل المحلية في المناطق النشطة زلزاليًا مع تغطية كافية لجهاز قياس الزلازل. ونظرًا للقرب بين المصدر والمستقبلات، يجب معرفة موقع بؤرة الزلزال بدقة. وهذا يتطلب التكرار المتزامن لكل من موقع البنية والبؤرة في حسابات النموذج. [25]
  • تستخدم التصوير المقطعي الزلزالي موجات من الزلازل البعيدة التي تنحرف إلى الأعلى إلى مجموعة زلزالية محلية. يمكن للنماذج الوصول إلى أعماق مماثلة لفتحة المجموعة، وعادةً إلى أعماق لتصوير القشرة والغلاف الصخري (بضع مئات من الكيلومترات). تنتقل الموجات بزاوية 30 درجة تقريبًا من العمودي، مما يخلق تشوهًا رأسيًا للميزات المدمجة. [26]

التصوير المقطعي الإقليمي أو العالمي

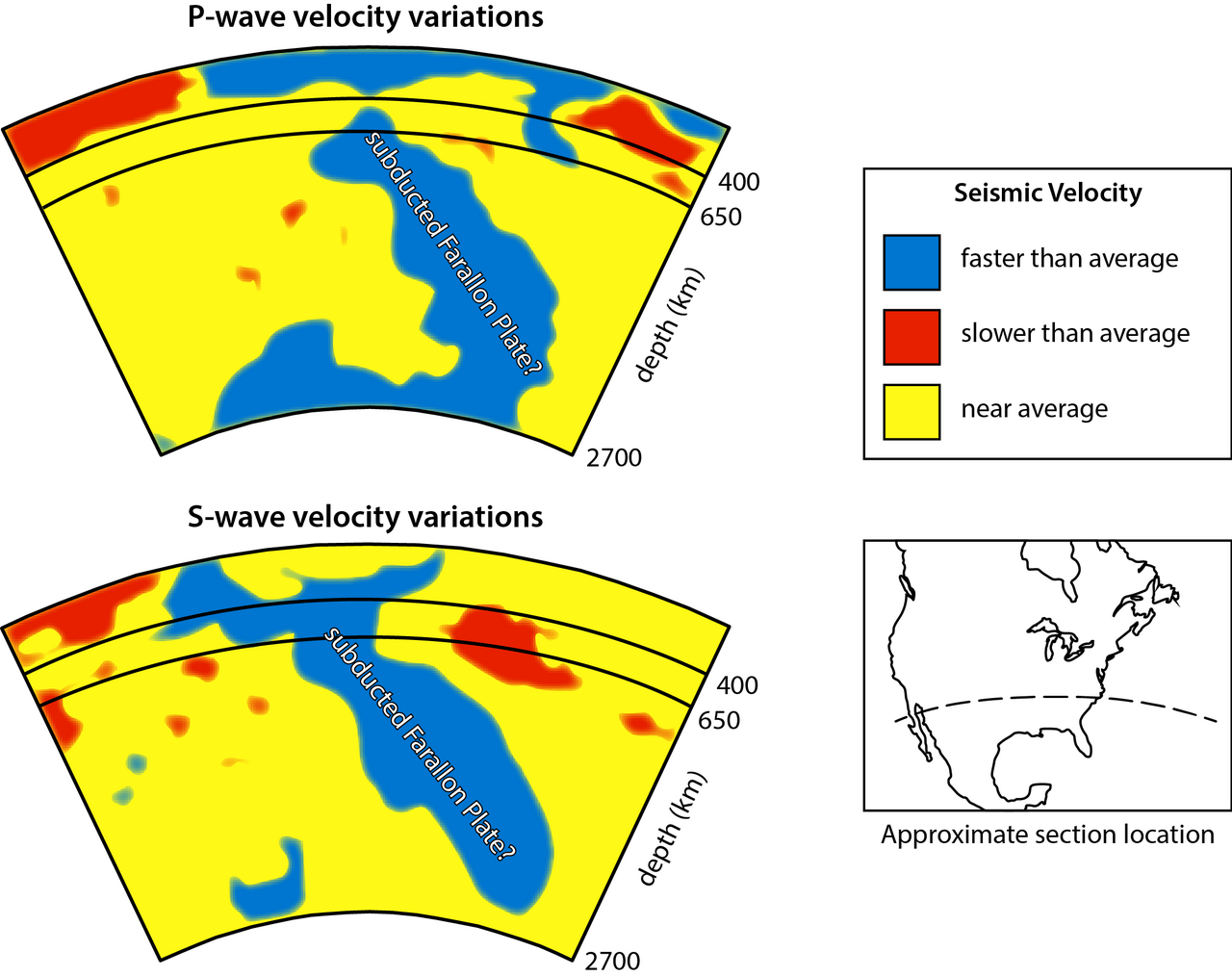

تغيرات مبسطة ومفسرة في سرعة الموجات P وS في الوشاح عبر جنوب أمريكا الشمالية تظهر صفيحة فارالون المندسة.

تعتمد النماذج التصويرية المقطعية الإقليمية والعالمية عمومًا على أطوال موجية طويلة. وتتفق النماذج المختلفة مع بعضها البعض بشكل أفضل من النماذج المحلية نظرًا لحجم الميزات الكبير الذي تصوره، مثل الألواح المندسة والأعمدة العملاقة . وتتمثل المقايضة بين تغطية الوشاح بالكامل وتغطية الأرض بالكامل في الدقة الخشنة (مئات الكيلومترات) وصعوبة تصوير الميزات الصغيرة (مثل الأعمدة الضيقة). وعلى الرغم من استخدامها غالبًا لتصوير أجزاء مختلفة من باطن الأرض، فإن النماذج المشتقة من الموجات P وS تتفق على نطاق واسع على مكان وجود تداخل في الصور. وتستخدم هذه النماذج البيانات من كل من محطات الزلازل الدائمة والصفائف المؤقتة التكميلية.

  • تُستخدم بيانات وقت السفر الأول لموجات P لتوليد صور طبقية عالية الدقة للوشاح. تقتصر هذه النماذج على المناطق ذات التغطية الكافية لمقاييس الزلازل وكثافة الزلازل، وبالتالي لا يمكن استخدامها في مناطق مثل المناطق الداخلية غير النشطة للصفائح وأحواض المحيطات التي لا تحتوي على شبكات زلزالية. تُستخدم مراحل أخرى من موجات P لتصوير الوشاح والنواة الأعمق.
  • في المناطق ذات التغطية المحدودة لمقاييس الزلازل أو الزلازل، يمكن استخدام مراحل متعددة من الموجات S في النماذج التصويرية المقطعية. وهي أقل دقة من نماذج الموجات P، بسبب المسافات المعنية وقلة البيانات المتاحة عن مرحلة الارتداد. يمكن أيضًا استخدام الموجات S جنبًا إلى جنب مع الموجات P في نماذج وقت الوصول التفاضلي.
  • يمكن استخدام الموجات السطحية في التصوير المقطعي للقشرة والوشاح العلوي حيث لا تتوفر بيانات الموجات الجسمية (P وS). يمكن استخدام كل من موجات رايلي ولوف. تؤدي الموجات ذات التردد المنخفض إلى نماذج منخفضة الدقة، وبالتالي تواجه هذه النماذج صعوبة في التعامل مع بنية القشرة. التذبذبات الحرة ، أو علم الزلازل في الوضع الطبيعي ، هي حركات طويلة الموجة ومنخفضة التردد لسطح الأرض والتي يمكن اعتبارها نوعًا من الموجات السطحية. يمكن الحصول على ترددات هذه التذبذبات من خلال تحويل فورييه للبيانات الزلزالية. النماذج القائمة على هذه الطريقة واسعة النطاق، ولكنها تتمتع بميزة تغطية البيانات الموحدة نسبيًا مقارنة بالبيانات المستمدة مباشرة من الزلازل.
  • تحاول التصوير المقطعي بالتوهين استخراج الإشارة غير المرنة من شكل الموجة المرن للموجات الزلزالية. بشكل عام، يُفترض أن الموجات الزلزالية تتصرف بشكل مرن، مما يعني أن جزيئات الصخور الفردية التي نزحت بفعل الموجة الزلزالية تعود في النهاية إلى موضعها الأصلي. ومع ذلك، يحدث قدر صغير نسبيًا من التشوه الدائم، مما يؤدي إلى فقدان كبير للطاقة على مسافات كبيرة. يُطلق على هذا السلوك غير المرن اسم التوهين ، وفي ظروف معينة يمكن أن يصبح بنفس أهمية الاستجابة المرنة. وقد ثبت أن مساهمة عدم المرونة في سرعة الزلازل حساسة للغاية لدرجة الحرارة، [27] لذلك يمكن أن يساعد التصوير المقطعي بالتوهين في تحديد ما إذا كانت ميزة السرعة ناجمة عن تغير حراري أو كيميائي، والذي يمكن أن يكون غامضًا عند افتراض استجابة مرنة بحتة. [28]
  • يستخدم التصوير المقطعي للضوضاء المحيطة موجات زلزالية عشوائية تولدها اضطرابات المحيطات والغلاف الجوي لاستعادة سرعات الموجات السطحية . وبافتراض أن الضوضاء الزلزالية المحيطة متساوية في السعة ومحتوى التردد من جميع الاتجاهات، فإن الارتباط المتبادل للضوضاء المحيطة المسجلة في مقياسين للزلازل لنفس الفترة الزمنية يجب أن ينتج طاقة زلزالية تنتقل من محطة إلى أخرى فقط. وهذا يسمح بمعاملة محطة واحدة على أنها "مصدر افتراضي" للموجات السطحية المرسلة إلى المحطة الأخرى، "المستقبل الافتراضي". [29] هذه الموجات السطحية حساسة للسرعة الزلزالية للأرض على أعماق مختلفة اعتمادًا على فترتها . تتمثل إحدى المزايا الرئيسية لهذه الطريقة في أنها لا تتطلب زلزالًا أو مصدرًا من صنع الإنسان. [30] ومن عيوب الطريقة أن الارتباط المتبادل الفردي يمكن أن يكون صاخبًا للغاية بسبب تعقيد مجال الضوضاء المحيطة الحقيقي. وبالتالي، يلزم إنشاء العديد من الارتباطات الفردية على مدى فترة زمنية أقصر، عادةً يوم واحد، ومتوسطها لتحسين نسبة الإشارة إلى الضوضاء . وفي حين أن هذا يتطلب غالبًا كميات كبيرة جدًا من البيانات الزلزالية المسجلة على مدار سنوات متعددة، [29] فقد استخدمت دراسات أحدث بنجاح فترات زمنية أقصر بكثير لإنشاء صور مقطعية مع ضوضاء محيطة. [31] [32]
  • عادةً ما يتم نمذجة أشكال الموجة على أنها أشعة نظرًا لكون نظرية الأشعة أقل تعقيدًا بشكل كبير في النمذجة من معادلات الموجة الزلزالية الكاملة. ومع ذلك، تتأثر الموجات الزلزالية بخصائص المواد لمنطقة واسعة تحيط بمسار الشعاع ، وليس فقط المادة التي يمر من خلالها الشعاع مباشرة. تأثير التردد المحدود هو النتيجة التي يحدثها الوسط المحيط في السجل الزلزالي. [33] يأخذ التصوير المقطعي بالتردد المحدود في الاعتبار هذا في تحديد كل من وقت السفر وشذوذ السعة، مما يزيد من دقة الصورة. هذا لديه القدرة على حل الاختلافات الأكبر بكثير (أي 10-30٪) في خصائص المواد.

التطبيقات

يمكن للتصوير المقطعي الزلزالي أن يحدد التباين، وعدم المرونة، والكثافة، وسرعة الصوت الشامل. [34] قد تكون الاختلافات في هذه المعلمات نتيجة للاختلافات الحرارية أو الكيميائية، والتي تُعزى إلى عمليات مثل أعمدة الوشاح، وانزلاق الألواح، وتغيرات الطور المعدني. تشمل الميزات الأكبر حجمًا التي يمكن تصويرها بالتصوير المقطعي السرعات العالية تحت الدروع القارية والسرعات المنخفضة تحت مراكز انتشار المحيط . [35]

النقاط الساخنة

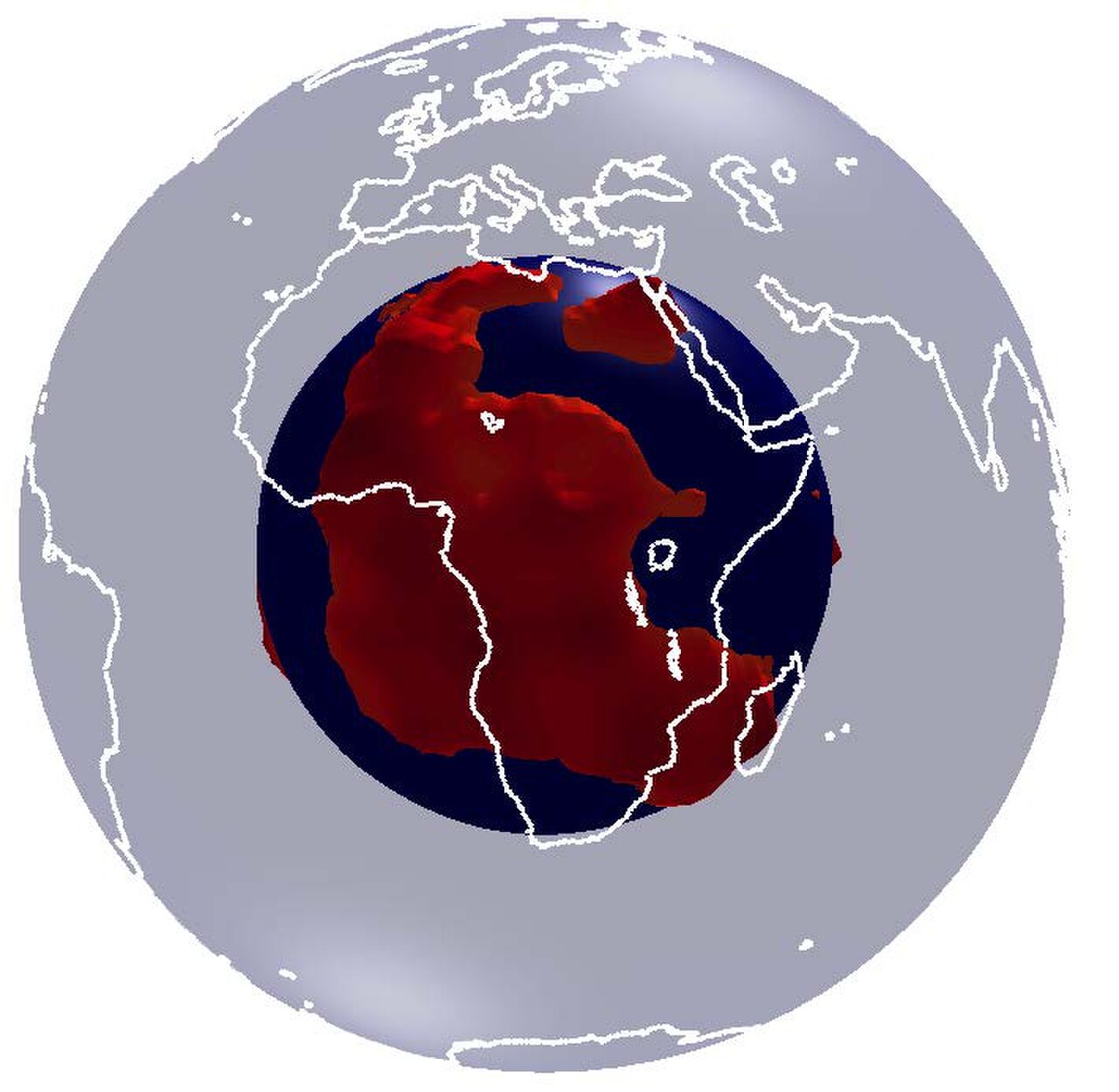

المقاطعة الأفريقية الكبيرة ذات سرعة القص المنخفضة (العمود الفائق)

تقترح فرضية عمود الوشاح أن مناطق النشاط البركاني التي لا يمكن تفسيرها بسهولة من خلال الصفائح التكتونية، والتي تسمى النقاط الساخنة ، هي نتيجة للارتفاع الحراري داخل الوشاح. اقترح بعض الباحثين مصدرًا للوشاح العلوي فوق انقطاع 660 كم لهذه الأعمدة، [36] بينما يقترح آخرون مصدرًا أعمق بكثير، ربما عند حدود اللب والوشاح . [37]

في حين أن مصدر أعمدة الوشاح كان محل جدال كبير منذ أن تم اقتراحه لأول مرة في سبعينيات القرن العشرين، [38] فإن معظم الدراسات الحديثة تزعم أن أعمدة الوشاح تنشأ عند حدود اللب والوشاح أو بالقرب منها. [39] ويرجع هذا إلى حد كبير إلى الصور المقطعية التي تكشف عن الأعمدة نفسها [40] [41] بالإضافة إلى مناطق كبيرة منخفضة السرعة في الوشاح العميق والتي من المحتمل أن تساهم في تكوين أعمدة الوشاح. وقد لوحظت هذه المقاطعات الكبيرة منخفضة السرعة بالإضافة إلى مناطق أصغر منخفضة السرعة بشكل ثابت عبر العديد من النماذج المقطعية للأرض العميقة [42]

مناطق الاندساس

الصفائح المندسة أبرد من الوشاح الذي تتحرك إليه. وهذا يخلق شذوذًا سريعًا يمكن رؤيته في الصور المقطعية. تم التقاط صور مقطعية لمعظم مناطق الاندساس حول العالم وقد وفرت نظرة ثاقبة لهندسة القشرة والوشاح العلوي في هذه المناطق. كشفت هذه الصور أن الصفائح المندسة تختلف على نطاق واسع في مدى انحدارها في الوشاح. [43] [44] كما أظهرت الصور المقطعية ميزات مثل انفصال أجزاء أعمق من الصفيحة المندسة عن الجزء العلوي. [45]

تطبيقات أخرى

يمكن استخدام التصوير المقطعي لتصوير الأعطال لفهم مخاطرها الزلزالية بشكل أفضل . يمكن أن يتم ذلك من خلال تصوير الصدع نفسه من خلال رؤية الاختلافات في السرعة الزلزالية عبر حدود الصدع [46] أو من خلال تحديد بنية السرعة بالقرب من السطح، [47] والتي يمكن أن يكون لها تأثير كبير على حجم اتساع اهتزاز الأرض أثناء الزلزال بسبب تأثيرات تضخيم الموقع . [48] يمكن أن تكون بنية السرعة بالقرب من السطح من الصور المقطعية مفيدة أيضًا للمخاطر الأخرى، مثل مراقبة الانهيارات الأرضية للتغيرات في محتوى الرطوبة بالقرب من السطح والتي لها تأثير على كل من السرعة الزلزالية وإمكانية حدوث انهيارات أرضية في المستقبل. [49] [50]

لقد أسفرت الصور المقطعية للبراكين عن رؤى جديدة حول خصائص النظام الصخري الأساسي . وقد استُخدمت هذه الصور بشكل شائع لتقدير عمق وحجم الصهارة المخزنة في القشرة، [51] [52] ولكنها استُخدمت أيضًا لتقييد خصائص مثل هندسة الصهارة أو درجة حرارتها أو كيمياءها. [53] [54] [55] من المهم ملاحظة أن كلًا من التجارب المعملية ودراسات التصوير المقطعي أظهرت أن استعادة هذه الخصائص من السرعة الزلزالية وحدها قد يكون أمرًا صعبًا بسبب تعقيد انتشار الموجات الزلزالية عبر مناطق مركزة من الصخور الساخنة المنصهرة المحتملة. [56] [57]

على الرغم من أن التصوير المقطعي الزلزالي بدائي نسبيًا مقارنة بالتصوير المقطعي على الأرض، فقد تم اقتراحه على أجسام أخرى في النظام الشمسي وتم استخدامه بنجاح على القمر . تم استخدام البيانات التي تم جمعها من أربعة أجهزة قياس الزلازل التي وضعتها بعثات أبولو عدة مرات لإنشاء ملفات تعريف سرعة أحادية الأبعاد للقمر، [58] [59] [60] ونماذج التصوير المقطعي ثلاثية الأبعاد بشكل أقل شيوعًا. [61] يعتمد التصوير المقطعي على وجود أجهزة قياس زلازل متعددة، ولكن تم استخدام طرق مجاورة للتصوير المقطعي لتقييد بنية الأرض على كواكب أخرى. بينما تُستخدم هذه الطرق على الأرض غالبًا بالاشتراك مع نماذج التصوير المقطعي الزلزالي لتقييد مواقع السمات تحت السطح بشكل أفضل، [62] [63] لا يزال بإمكانها تقديم معلومات مفيدة حول التصميمات الداخلية للأجسام الكوكبية الأخرى عندما يتوفر مقياس زلازل واحد فقط. على سبيل المثال، تمكنت البيانات التي تم جمعها بواسطة أداة SEIS (التجربة الزلزالية للبنية الداخلية) على InSight [64] على المريخ من اكتشاف قلب المريخ. [65]

القيود

لقد توسعت شبكات الزلازل العالمية بشكل مطرد منذ ستينيات القرن العشرين، ولكنها لا تزال تتركز في القارات والمناطق النشطة زلزاليًا. المحيطات، وخاصة في نصف الكرة الجنوبي، غير مغطاة بشكل كافٍ. [66] ساعدت الشبكات الزلزالية المؤقتة في تحسين النماذج المقطعية في مناطق ذات أهمية خاصة، ولكنها عادة ما تجمع البيانات لعدة أشهر إلى بضع سنوات فقط. يؤدي التوزيع غير المتساوي للزلازل إلى تحيز النماذج المقطعية نحو المناطق النشطة زلزاليًا. ساعدت الأساليب التي لا تعتمد على الزلازل مثل مسوحات المصدر النشط أو التصوير المقطعي للضوضاء المحيطة في تصوير مناطق ذات نشاط زلزالي قليل أو معدوم، على الرغم من أن كليهما لهما قيودهما الخاصة مقارنة بالتصوير المقطعي القائم على الزلازل.

إن نوع الموجة الزلزالية المستخدمة في النموذج يحد من الدقة التي يمكن تحقيقها. فالأطوال الموجية الأطول قادرة على اختراق عمق الأرض، ولكن لا يمكن استخدامها إلا لحل السمات الكبيرة. ويمكن تحقيق دقة أدق باستخدام الموجات السطحية، مع المقايضة التي لا يمكن استخدامها في النماذج الأعمق من القشرة والوشاح العلوي. ويؤدي التفاوت بين الطول الموجي ومقياس السمات إلى ظهور الشذوذ بحجم وحجم أقل في الصور. وتستجيب نماذج الموجات P وS بشكل مختلف لأنواع الشذوذ. فالنماذج التي تعتمد فقط على الموجة التي تصل أولاً تفضل بشكل طبيعي المسارات الأسرع، مما يتسبب في أن تكون النماذج القائمة على هذه البيانات ذات دقة أقل للسمات البطيئة (الساخنة غالبًا). [67] وقد يثبت أن هذا يمثل مشكلة كبيرة في مناطق مثل البراكين حيث تكون الصخور أكثر سخونة بكثير من محيطها وغالبًا ما تكون منصهرة جزئيًا. [68] ويجب أن تأخذ النماذج الضحلة في الاعتبار أيضًا الاختلافات الكبيرة في السرعة الجانبية في القشرة القارية.

نظرًا لأن أجهزة قياس الزلازل لم يتم نشرها بأعداد كبيرة إلا منذ أواخر القرن العشرين، فإن التصوير المقطعي قادر فقط على عرض التغيرات في بنية السرعة على مدى عقود من الزمن. على سبيل المثال، تتحرك الصفائح التكتونية فقط بمليمترات في السنة، وبالتالي فإن إجمالي مقدار التغيير في البنية الجيولوجية بسبب الصفائح التكتونية منذ تطوير التصوير المقطعي الزلزالي أقل بعدة أوامر من حيث الحجم من أدق دقة ممكنة مع شبكات الزلازل الحديثة. [69] ومع ذلك، لا يزال التصوير المقطعي الزلزالي يستخدم لعرض تغييرات بنية السرعة بالقرب من السطح في نطاقات زمنية تتراوح من سنوات إلى أشهر. [70] [71]

الحلول التصويرية المقطعية ليست فريدة من نوعها. وعلى الرغم من إمكانية استخدام الأساليب الإحصائية لتحليل مدى صحة النموذج، إلا أن عدم اليقين الذي لا يمكن حله يظل قائمًا. [25] وهذا يساهم في صعوبة مقارنة مدى صحة نتائج النماذج المختلفة.

تحد قوة الحوسبة من كمية البيانات الزلزالية وعدد المجهولات وحجم الشبكة والتكرارات في النماذج المقطعية. وهذا له أهمية خاصة في أحواض المحيطات، والتي تتطلب معالجة أكثر تعقيدًا للبيانات البعيدة بسبب التغطية الشبكية المحدودة وكثافة الزلازل. تتطلب النماذج المحيطية الضحلة أيضًا حجم شبكة نموذج أصغر بسبب القشرة الرقيقة. [72]

تُعرض الصور المقطعية عادةً مع منحدر لوني يمثل قوة الشذوذ. ويترتب على هذا ظهور تغييرات متساوية ذات شدة مختلفة بناءً على الإدراك البصري للون، مثل أن يكون التغيير من البرتقالي إلى الأحمر أكثر دقة من التغيير من الأزرق إلى الأصفر. كما يمكن لدرجة تشبع اللون أن تحرف التفسيرات بصريًا. يجب مراعاة هذه العوامل عند تحليل الصور. [5]
