مصراع الكاميرا (التصوير الفوتوغرافي)

يُوضع مصراع المستوى البؤري أمام الفيلم مباشرةً، في المستوى البؤري ، ويُحرّك فتحةً عبر الفيلم حتى يتم تعريض الإطار بالكامل. عادةً ما تُصنع مصاريع المستوى البؤري من ستارتين من القماش أو المعدن أو البلاستيك، مانعتين لتسرب الضوء. عند سرعات غالق أبطأ من سرعة معينة (تُعرف بسرعة مزامنة الفيلم)، والتي تختلف باختلاف الكاميرا، تُفتح إحدى ستارتي المصراع، وتُغلق الأخرى بعد انقضاء وقت التعريض الصحيح. أما عند سرعات غالق أسرع من سرعة مزامنة الفيلم، فتتحرك الستارة العلوية للمصراع عبر المستوى البؤري، وتتبعها الستارة الثانية، مما يُحرّك شقًا عبر المستوى البؤري حتى يتم تعريض كل جزء من الفيلم أو المستشعر للوقت الصحيح. يمكن أن يكون وقت التعريض الفعلي أقصر بكثير من وقت التعريض في المصاريع المركزية، ولكن على حساب بعض التشوه في الأجسام سريعة الحركة.

تتميز مصاريع المستوى البؤري عن مصاريع الأوراق المركزية بإمكانية استخدام عدسات قابلة للتبديل دون الحاجة إلى مصراع منفصل لكل عدسة. (كما تسمح مصاريع الأوراق الموجودة خلف العدسة بتبديل العدسة باستخدام مصراع واحد).

ولها أيضاً العديد من العيوب:

• تشويه الأجسام سريعة الحركة: على الرغم من عدم تعرض أي جزء من الفيلم لفترة أطول من الوقت المحدد على القرص، إلا أن أحد حواف الفيلم يتعرض لفترة زمنية ملحوظة بعد الآخر، بحيث أن الغالق المتحرك أفقيًا، على سبيل المثال، سيؤدي إلى إطالة أو تقصير صورة سيارة مسرعة في نفس اتجاه حركة الغالق أو في الاتجاه المعاكس.
• إنها أكثر ضجيجاً، وهو ما يضر بالتصوير العفوي وتصوير الطبيعة.
• يؤدي تركيبها الميكانيكي الأكثر تعقيدًا إلى قصر عمرها الافتراضي مقارنة بتصاميم المصاريع الأخرى.
• إذا تُركت كاميرا ذات مصراع بؤري مع سقوط ضوء الشمس على العدسة (والمرآة مرفوعة بالنسبة لكاميرا SLR)، فمن الممكن أن يحدث ثقب في الستارة المغلقة للمصراع غير المعدني.
• اهتزاز الكاميرا ناتج عن تأثير الستائر الكبيرة التي تبدأ وتتوقف بسرعة. وقد توصل مصممو الكاميرات إلى حل لمشكلة اهتزاز مرآة الكاميرات ذات العدسة الأحادية العاكسة (SLR) من خلال تضمين ميزة قفل المرآة في بعض الكاميرات. يزيل هذا القفل اهتزاز الكاميرا الناتج عن المرآة الكبيرة المتحركة داخل الكاميرا، ولكنه لا يمنع الاهتزاز الناتج عن آلية الغالق نفسها. ويُضيف قفل المرآة مشكلة أخرى: فمع قفل المرآة، لا يمكن استخدام محدد المنظر البصري للتركيز أو التأطير أو قياس التعريض. أما كاميرات SLR الرقمية المزودة بشاشة معاينة مباشرة تعرض الصورة من مستشعر التصوير الرئيسي، فتتجنب هذه المشكلة، حيث يمكن للمصور التركيز والتأطير باستخدام شاشة المعاينة المباشرة. وهذا يمنع معظم اهتزاز الكاميرا الناتج عن غالق المستوى البؤري في كاميرات DSLR، حيث يُستخدم غالق إلكتروني بدلاً من الستارة الأولى.

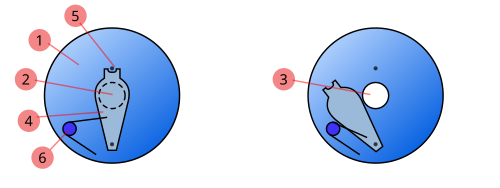

إن مصراع الورقة البسيط هو نوع من مصاريع الكاميرا يتكون من آلية تحتوي على ورقة معدنية واحدة أو أكثر قابلة للدوران والتي لا تسمح عادةً بمرور الضوء عبر العدسة إلى الفيلم، ولكن عند تشغيلها تفتح المصراع عن طريق تحريك الأوراق لكشف العدسة للوقت المطلوب لالتقاط الصورة، ثم تغلق.

تتكون مصاريع العدسات البسيطة من ورقة واحدة أو ورقتين تدوران للسماح بمرور الضوء إلى العدسة عند تشغيلها. في حالة استخدام ورقتين، تكون حوافهما منحنية لتكوين فتحة دائرية تقريبًا. عادةً ما تحتوي على سرعة غالق واحدة فقط ، وتوجد بكثرة في الكاميرات الأساسية، بما في ذلك الكاميرات ذات الاستخدام الواحد . بعضها يحتوي على أكثر من سرعة غالق.

في أبسط أنواع مصراع المقصلة، تنزلق صفيحة ذات فتحة عبر فتحة العدسة. عُرفت النسخ البسيطة من ثمانينيات وتسعينيات القرن التاسع عشر باسم مصاريع السقوط. كانت تعمل عموديًا، وعادةً ما تُشغَّل بواسطة شريط مطاطي أو نابض أو بفعل الجاذبية. لاحقًا، تم تركيبها للعمل أفقيًا في الكاميرات اليدوية، حيث كانت تُشغَّل بواسطة نابض مع شد نابضي أو تنظيم هوائي. ^{[ 1 ]}

• مصاريع غشائية أو ورقية
•

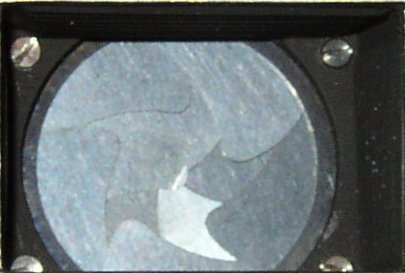

  فتحة غالق الحجاب الحاجز فوق فتحة أخرى في كاميرا أكاركس
•
  مصراع كومبور ثلاثي الأوراق مضبوط بقرص، مفتوح جزئياً.
•

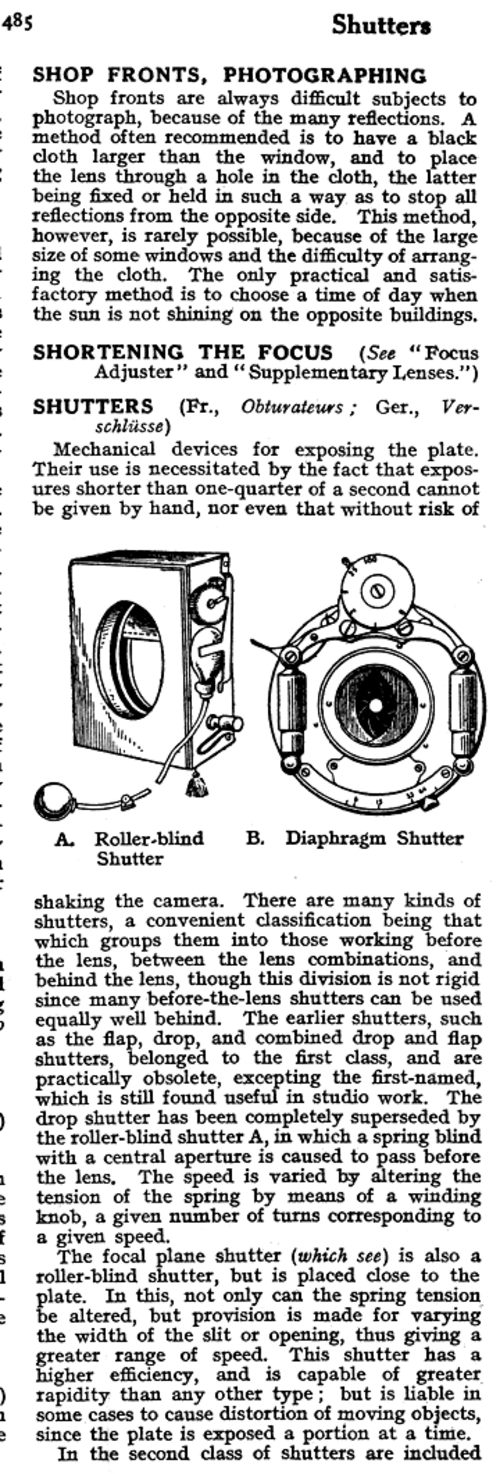

  المدخلات في موسوعة كاسيل للتصوير الفوتوغرافي ، 1911. وقد سقط مصطلح مصراع الحجاب الحاجز من الاستخدام الشائع منذ ذلك الحين.

يتكون مصراع الحجاب الحاجز أو المصراع الورقي ^{[ 3 ]} (المختلف عن المصراع الورقي البسيط المذكور أعلاه) من عدد من الشفرات الرقيقة التي تكشف فتحة الكاميرا لفترة وجيزة لالتقاط الصورة. تنزلق الشفرات فوق بعضها البعض بطريقة تُنشئ فتحة دائرية تتسع بأسرع ما يمكن لكشف العدسة بالكامل، وتبقى مفتوحة للمدة المطلوبة، ثم تُغلق بنفس الطريقة. ^{[ 4 ]} كلما زاد عدد الشفرات، زادت دقة شكل الفتحة الدائرية. يُمكن مزامنة الفلاش بسهولة باستخدام زوج من نقاط التلامس التي تُغلق عند فتح المصراع بالكامل.

في الوضع الأمثل، يُفتح الغالق فورًا، ويبقى مفتوحًا للمدة المطلوبة، ثم يُغلق فورًا. هذا هو الحال في السرعات المنخفضة، ولكن مع اقتراب السرعات من أقصى حد لها، يبقى الغالق بعيدًا عن الفتح الكامل لجزء كبير من زمن التعريض. في الواقع، يعمل الغالق كفتحة عدسة إضافية، وقد يتسبب في زيادة عمق المجال ، وهو أمر غير مرغوب فيه عند استخدام التركيز الضحل بشكل إبداعي. أو قد يتسبب في تظليل ميكانيكي إذا كان غشاء الغالق خارج العدسة (مثل غالق المستوى البؤري أو مرشح التظليل).

كما يُستخدم مصطلح مصراع الحجاب الحاجز لوصف حاجز بصري مزود بشق، بالقرب من المستوى البؤري لكاميرا عالية السرعة تعمل بفيلم متحرك. ^{[ 5 ]}

اشتهرت أنواع قليلة من مصاريع الأوراق وصانعوها. كان مصراع "كومباوند" المبكر يعمل بآلية هوائية، حيث ينزلق مكبسٌ في أسطوانةٍ مُقاومًا الهواء. كانت هذه المصاريع أكثر هدوءًا عند السرعات المنخفضة من تلك التي تعمل بآلية الساعة، ولكنها كانت أقل دقة. ثم حلت آليات الساعة الأكثر دقة محل المكابح الهوائية، وأصبح مصراع "كومبور" الألماني [ 3 ^{] [ 6 ] ، ومصراع} "سينكرو-كومبور" اللاحق، يُعتبران المعيار القياسي للجودة. لاحقًا، انتشر استخدام مصراع "كوبال" الياباني على نطاق واسع في المعدات عالية الجودة. كما شاع استخدام مصاريع "برونتور" الألمانية و"سيكوشا" اليابانية. يقدم كتاب "صعود وهبوط كومبور: تطور مصاريع الأوراق ومعناها التاريخي المصور " للمؤلف كلاوس-إيكارد ريس، بترجمة روبرت "البروفيسور" ستودارد ^{[ 3 ]} ، تاريخًا مفصلًا ووصفًا تقنيًا لمصاريع الأوراق. كانت شركة "كومبور مونيتور" لا تزال قائمة حتى عام 2012 .لكنها كانت تصنع أنظمة كشف الغاز فقط. ^{[ 7 ]} لم تعد تُصنع مصاريع الأوراق تحت أسماء كومبور وكوبال وسيكو. ^{[ 6 ]}

بالنسبة للكاميرات ذات التنسيق الكبير، أصبحت أحجام الغالق التي حددتها شركتا Compur و Compound معايير حجم فعلية :

أبعاد مصراع النافذة ^{[ 8 ]}

مقاس الأبعاد	ألف00	10	رقم 1	#2 (Compur) [ أ ]	3	#3 (Ilex) [ b ]	رقم 3 (كوبال)	#4 (Ilex) [ b ]	رقم 5 (إيلكس)
قطر الجسم	45.2 ملم (1.78 بوصة)	58 مم (2.3 بوصة)	70.5 ملم (2.78 بوصة)	80.5 ملم (3.17 بوصة)	[ أ ]	— غير متوفر	— غير متوفر
سن العدسة الأمامية	M22.5-0.5	M29.5-0.5	M40-0.75	M45.75-0.75	M58-0.75	1.775-48	M56-0.75	2.340-40	2.988-30
سن العدسة الخلفية			M36-0.75
عمق	16 مم (0.63 بوصة)	20 مم (0.79 بوصة)		26.75 ملم (1.053 بوصة)	26.75 مم (1.053 بوصة) (Compur)   32 مم (1.3 بوصة) (كوبال)   31.5 مم (1.24 بوصة) (برونتور)	26.0 مم (1.025 بوصة)	28.6 ملم (1.13 بوصة)	26.9 ملم (1.060 بوصة)
من الأمام إلى القزحية	9.3 ملم (0.37 بوصة)	10.2 مم (0.40 بوصة)	10.75 مم (0.423 بوصة)	14.5 ملم (0.57 بوصة)	31.5 مم (1.24 بوصة) (كومبور)   17.7 ملم (0.70 بوصة) (كوبال)	14.4 مم (0.566 بوصة)	16.25 مم (0.640 بوصة)	15.8 مم (0.623 بوصة)	15.6 مم (0.614 بوصة)
سن لولبي لشفة التثبيت	M25.0-0.5	M32.5-0.5	M39-0.75	M50-0.9	M62-0.75	1.915-40	M61-0.75	2.500-30	3.225-30
قطر فتحة لوحة العدسة	26.3 ملم (1.04 بوصة)	34.6 ملم (1.36 بوصة)	41.6 ملم (1.64 بوصة)	52.5 ملم (2.07 بوصة)	65 مم (2.6 بوصة)	50.4 ملم (1.985 بوصة)	64.1 ملم (2.52 بوصة)	66.1 ملم (2.604 بوصة)	85.5 ملم (3.365 بوصة)
أقصى قطر للقزحية	17.4 ملم (0.69 بوصة)	24 مم (0.94 بوصة)	30 مم (1.2 بوصة)	35 مم (1.4 بوصة)	45 مم (1.8 بوصة)	34.6 ملم (1.362 بوصة)	45 مم (1.8 بوصة)	43.9 ملم (1.730 بوصة)	64.1 ملم (2.525 بوصة)
الكوبال [ 9 ]	لا	نعم	نعم	لا	نعم	لا	نعم	لا	لا
كومبور [ 10 ]	نعم	نعم	نعم	نعم	نعم	لا	لا	لا	لا
برونتور / برونتور برو [ 11 ]	لا	نعم	نعم	لا	نعم	لا	لا	لا	لا
نبات الإيلكس [ 12 ]	لا	لا	لا	لا	لا	نعم	لا	نعم	نعم
مُجَمَّع	لا	لا	لا	لا	لا	نعم	لا	نعم	نعم

ملحوظات

لا يُعدّ الغالق المركزي نوعًا من أنواع الغالق بحد ذاته، بل هو وصف لموقع الغالق: وهو عادةً ما يكون غالقًا ورقيًا (أو غالقًا ورقيًا بسيطًا )، ويقع داخل مجموعة العدسات حيث تسمح فتحة صغيرة نسبيًا للضوء بتغطية الصورة بأكملها. يمكن أيضًا وضع الغالق الورقي خلف العدسة، ولكن بالقرب منها، مما يسمح بتبديل العدسات. البديل للغالق المركزي أو الموجود خلف العدسة هو غالق المستوى البؤري .

تتطلب الكاميرات ذات العدسات القابلة للتبديل المزودة بمصراع مركزي داخل جسم العدسة أن تحتوي كل عدسة على مصراع مدمج. عمليًا، تستخدم معظم الكاميرات ذات العدسات القابلة للتبديل مصراعًا واحدًا في مستوى البؤرة داخل جسم الكاميرا لجميع العدسات، بينما تستخدم الكاميرات ذات العدسة الثابتة مصراعًا مركزيًا. مع ذلك، تحتوي العديد من كاميرات التنسيق المتوسط ​​ومعظم كاميرات التنسيق الكبير على عدسات قابلة للتبديل، كل منها مزود بمصراع مركزي. تحتوي بعض كاميرات العدسات القابلة للتبديل على مصراع ورقي خلف العدسة. غالبًا ما كانت كاميرات الصحافة ذات التنسيق الكبير مزودة بمصراع في مستوى البؤرة. بعضها كان مزودًا بمصراع في مستوى البؤرة (لإمكانية تبديل العدسات) وعدسة بمصراع مركزي (لمزامنة الفلاش)؛ حيث يكون أحد المصراعين مفتوحًا دائمًا.

كاميرات الأفلام، وليس الكاميرات الرقمية، المزودة بمصراع مركزي وعدسات قابلة للتبديل، غالباً ما تحتوي على مصراع ثانوي أو غطاء مظلم لتغطية الفيلم والسماح بتغيير العدسة في منتصف اللفة دون تشويش الفيلم.

تتمثل المزايا الرئيسية للفتحات الورقية المركزية والخلفية للعدسة مقارنة بفتحة المستوى البؤري فيما يلي:

• يمكن مزامنة الفلاش بجميع السرعات لأن الغالق يفتح بالكامل، على عكس الغالق البؤري الذي يحرك شقًا ببطء نسبيًا عبر الفيلم للحصول على تعريض فعال قصير.
• الحجم الصغير ممكن لأن الغالق يوضع حيث تكون حزمة الأشعة ضيقة، إما داخل العدسة أو خلفها مباشرة.
• لا يوجد في العديد من الإصدارات أي اتصال بين آلية التعبئة وآلية تحريك الفيلم، مما يجعل التعريضات المتعددة ممكنة (قد يكون هذا عيبًا، حيث يمكن إنتاج تعريضات متعددة عن طريق الخطأ إذا نسي المصور تحريك الفيلم).
• عادة ما يكون الوضع أكثر هدوءاً.
• صور أكثر واقعية في التصوير البانورامي عالي السرعة - تعمل مصاريع المستوى البؤري الجانبي على ضغط الصورة أو إطالتها في مثل هذه الحالات.
• عمر أطول للغالق.

من عيوب الستارة المركزية ما يلي:

• بالنسبة لنظام العدسات القابلة للتبديل، يجب أن تحتوي كل عدسة على مصراع مدمج فيها.
• جميع سرعات مصراع الأوراق محدودة بالسرعة التي يمكن أن تتحرك بها الأوراق: عادةً 1/500 من الثانية لمصراع الحجاب الحاجز عالي المواصفات و1/125 من الثانية لمصراع الأوراق البسيط.
• قد لا يكون لبعض الإصدارات أي اتصال بين آلية التعبئة وآلية تحريك الفيلم، مما يجعل التعريضات المتعددة العرضية مشكلة شائعة، على الرغم من أن هذه ميزة في تصنيع الكاميرا وليست في الغالق نفسه.

يمكن تصميم مستشعرات الصور الرقمية (سواءً مستشعرات CMOS أو CCD ) لتوفير وظيفة مكافئة للغالق، وذلك بنقل شحنات العديد من خلايا البكسل دفعة واحدة إلى زوج من الخلايا المظللة المزدوجة، يُسمى غالق نقل الإطار . إذا تم نقل الإطار الكامل دفعة واحدة، يُسمى هذا غالقًا عالميًا. غالبًا ما يمكن قراءة الخلايا المظللة بشكل مستقل، بينما تقوم الخلايا الأخرى بتجميع الضوء. ^{[ 13 ]} يُمكن تحقيق تشغيل سريع للغاية للغالق لعدم وجود أجزاء متحركة أو أي عمليات نقل بيانات متسلسلة . كما يُمكن استخدام الغالق العالمي في تصوير الفيديو كبديل لغالق القرص الدوار .

تستخدم مستشعرات الصور التي لا تحتوي على إطار مزدوج كامل مظلل تقنية نقل البيانات التسلسلية للبكسلات المضاءة، والتي تُعرف باسم الغالق الدوار . يقوم الغالق الدوار بمسح الصورة سطرًا بسطر، بحيث يتم تعريض الخطوط المختلفة في لحظات مختلفة، كما هو الحال في الغالق الميكانيكي ذي المستوى البؤري، مما يؤدي إلى حدوث تشوهات هندسية، مثل الانحراف أو التذبذب، نتيجة لحركة الكاميرا أو الجسم المراد تصويره. ^{[ 14 ]}

تستخدم معظم الكاميرات الرقمية اليوم مزيجًا من الغالق الميكانيكي والإلكتروني، أو الغالق الميكانيكي فقط. يستطيع الغالق الميكانيكي التقاط الصور بسرعة تصل إلى 1/16000 من الثانية (على سبيل المثال، كانت كاميرا مينولتا داينكس/ماكسوم/ألفا-9 الفيلمية تصل سرعتها القصوى إلى 1/12000 من الثانية، وهو رقم قياسي في عصرها، كما أن سلسلة نيكون D1 الرقمية اللاحقة كانت قادرة على التقاط الصور بسرعة 1/16000 من الثانية)، بينما يستطيع الغالق الإلكتروني التقاط الصور بسرعة لا تقل عن 1/32000 من الثانية، وهو المستخدم في العديد من كاميرات التكبير الفائق ، وفي الوقت الحالي في العديد من كاميرات فوجي فيلم APS-C (مثل X-Pro2 وX-T1 وX100T وغيرها).

تجمع مستشعرات CMOS المكدسة بين مستشعر الصورة نفسه ومحولات تناظرية رقمية وذاكرة رقمية في وحدة واحدة. وتتميز هذه المستشعرات بسرعة قراءة أعلى من المستشعرات التقليدية، حيث تُنقل الصورة الرقمية إلى الذاكرة الرقمية داخل المستشعر أثناء القراءة، ثم تُنقل خارجه بعد ذلك. ينتج عن ذلك غالق إلكتروني بنفس سرعة الغالق الميكانيكي ذي المستوى البؤري. وقد استغنت بعض الكاميرات التي تستخدم مستشعرات مكدسة، مثل نيكون Z9 ، عن الغالق الميكانيكي تمامًا. ولا تتأثر جودة الصورة أو نطاقها الديناميكي، لأن هذه المستشعرات لا تستخدم غالقًا عالميًا.
