ساوند بلاستر AWE32 (CT3990)

بطاقة الصوت Sound Blaster AWE32 هي بطاقة صوت ISA من شركة Creative Technology . وهي عبارة عن لوحة توسعة لأجهزة الكمبيوتر المتوافقة مع IBM PC، وتُعد جزءًا من عائلة منتجات Sound Blaster . [ 1 ] كانت بطاقة الصوت Sound Blaster AWE32، التي طُرحت في مارس 1994، بطاقة صوت ISA شبه كاملة الطول، حيث بلغ طولها 14 بوصة (356 مم)، وذلك نظرًا لكثرة الميزات التي تتضمنها. [ 2 ]

ساوند بلاستر AWE32

التوافق مع الإصدارات السابقة

كان قسم الصوت الرقمي في بطاقة AWE32 عبارة عن بطاقة Sound Blaster 16 كاملة ، وبالتالي، كان متوافقًا مع بطاقة Sound Blaster 2.0 السابقة من Creative. تضمنت مواصفاته تحويلًا تناظريًا / رقميًا بدقة 16 بت وتردد 44.1 كيلوهرتز مع ضغط/فك ضغط مدمج في الوقت الفعلي [ 3 ]، بالإضافة إلى شريحة توليف الترددات FM من Yamaha طراز OPL3 . مع ذلك، لم يكن التوافق مثاليًا دائمًا، وظهرت بعض الأخطاء في الألعاب. احتوت العديد من بطاقات Sound Blaster AWE32 على برامج ترميز تدعم تعديلات الجهير والتريبل ومستوى الصوت عبر برنامج المزج المرفق من Creative. [ 3 ] ظهرت العديد من إصدارات ومراجعات AWE32، مع اختلافات عديدة في شريحة الصوت، واختيار وتصميم مكبر الصوت، والميزات المدعومة. على سبيل المثال، لا تحتوي بطاقات Sound Blaster AWE32 التي تستخدم شريحة VIBRA على تعديلات للجهير والتريبل.

إمكانية MIDI

تضمنت بطاقة الصوت Sound Blaster AWE32 قسمين صوتيين منفصلين؛ الأول هو قسم الصوت الرقمي من Creative مع مُشفّر الصوت الخاص به ومقبس شريحة CSP/ASP الاختياري، والثاني هو قسم مُركِّب الصوت MIDI من E-mu . يتكون قسم المُركِّب من شريحة مُعالجة المؤثرات الصوتية EMU8000 ، [ 4 ] وذاكرة ROM للعينات الصوتية EMU8011 بسعة 1 ميجابايت ، [ 1 ] وذاكرة وصول عشوائي (RAM) متغيرة (بدون ذاكرة في SB32، و512 كيلوبايت في AWE32؛ ويمكن توسيع ذاكرة الوصول العشوائي إلى 28 ميجابايت [ 3 ] في كلتا البطاقتين). تُشكل هذه الشرائح نظام توليف صوتي قوي ومرن قائم على العينات ، مُستند إلى أنظمة أخذ العينات المتطورة من E-mu مثل E-mu Emulator III و E-mu Proteus . [ 1 ] يُولِّد مُعالج المؤثرات الصوتية مؤثرات متنوعة (مثل الصدى والكورس ) وبيئات صوتية على مخرج MIDI، [ 1 ] على غرار معيار EAX اللاحق في Live! والبطاقات الأحدث. كما يمكنه إضافة مؤثرات إلى مخرجات توليف التردد (FM) لجهاز Yamaha OPL3. وكان AWE32 أول جهاز أخذ عينات يدعم معيار SoundFont من E-Mu ، مما أتاح للمستخدمين إنشاء مجموعات صوتية مخصصة باستخدام عيناتهم الخاصة، أو العينات المضمنة في ذاكرة القراءة فقط (ROM)، أو كليهما. وقد بيعت البطاقة مع برنامج لإنشاء SoundFont مخصصة. وتدعم جميع بطاقات Creative اللاحقة، باستثناء سلسلة Sound Blaster PCI64/128 ، معيار SoundFont.

عند الإصدار الأولي، روّجت شركة Creative لجهاز EMU8000 كمحرك توليف صوتي يعتمد على نمذجة الموجات الصوتية الفيزيائية ، وذلك لقدرته على العمل مع خطوط التأخير . استُخدم هذا الخيار في الغالب كمحرك مؤثرات صوتية لتأثيرات الكورس والفلانجر . لم تحظَ آلات النمذجة الفيزيائية الفعلية بشعبية كبيرة على منصة AWE، على الرغم من وجود بعض الدعم لها في صيغة SoundFont .

لم يستخدم جهاز AWE32 منفذ MPU-401 للوصول إلى وحدة EMU8000 ، بل قررت شركة Creative إتاحة الوصول المباشر إلى سجلات EMU8000 عبر ثلاث مجموعات من المنافذ غير القياسية، وتفسير أوامر MIDI برمجياً على وحدة المعالجة المركزية المضيفة. وكما هو الحال مع جهاز Gravis Ultrasound ، كان على مصممي البرامج كتابة دعم خاص لجهاز AWE32 في برامجهم. ولدعم البرامج القديمة، تميز جهاز AWE32 بتقنية توليف التردد OPL-3 FM، وجاء مزوداً ببرنامج AWEUTIL الذي حاول توفير إعادة توجيه GM/ MT-32 / GS إلى جهاز AWE الأصلي؛ [ 3 ] ومع ذلك، لم يكن برنامج AWEUTIL متوافقاً مع جميع البرامج أو اللوحات الأم بسبب استخدامه للمقاطعة غير القابلة للإخفاء [ 5 ] (وهي ميزة تم حذفها أو تعطيلها في العديد من اللوحات المقلدة )، كما أنه كان يستهلك الكثير من ذاكرة DOS التقليدية الثمينة . كذلك، إذا استخدمت لعبة ما وضع الحماية 32 بت لنظام DOS عبر مُوسِّع DOS غير متوافق مع DPMI ، فلن تعمل محاكاة MPU-401 ولن يتم استخدام EMU8000 إلا إذا كان مدعومًا بشكل مباشر من قِبل البرنامج. لم يؤثر هذا على موصل لوحة Creative Wave Blaster الفرعية . تم تبسيط استخدام AWE32 في نظام Windows نظرًا لوجود برامج تشغيل في Windows 3.1x تجعل OPL3 وEMU8000 يظهران كأي جهاز طرفي MIDI آخر، على واجهات MIDI الخاصة بهما.

واجهات الأقراص المضغوطة

احتوى جهاز AWE32 أيضًا على واجهة أقراص CD-ROM من باناسونيك / سوني / ميتسومي [ 4 ] (لدعم محركات أقراص CD-ROM الخاصة غير المتوافقة مع ATAPI )، وموصل Wave Blaster، وفتحتين لبطاقات SIMM ذات 30 سنًا لزيادة سعة ذاكرة التخزين المؤقت القائمة على DRAM. استبدلت الإصدارات اللاحقة من Sound Blaster AWE32 واجهات أقراص CD-ROM الخاصة بواجهة ATAPI. دعم Sound Blaster AWE32 ما يصل إلى 28 ميجابايت من ذاكرة SIMM الإضافية. [ 3 ] كان بالإمكان إضافة 32 ميجابايت كحد أقصى إلى Sound Blaster AWE32، لكن لم يكن بإمكان المُركِّب الصوتي الوصول إلى كامل هذه السعة (حيث تم حجز 4 ميجابايت من مساحة عناوين EMU8000 لذاكرة ROM الخاصة بالعينات).

أرقام الطراز

تتضمن أرقام الطراز المخصصة لبطاقة الصوت Sound Blaster AWE32 ما يلي: [ 6 ]

  • CT27**: CT2760، CT2760 Rev3 (تم الإبلاغ عن مشاكل في قاعدة بيانات جدول الموجات)
  • CT36 **: CT3601، CT3602، CT3603، CT3607، CT3630، CT3631، CT3632، CT3636، CT3660، CT3661، CT3662، CT3665، CT3666، CT3670، CT3680
  • CT37**: CT3780
  • CT39 **: CT3900، CT3910، CT3919، CT3940، CT3960، CT3980، CT3990، CT3991، CT3999
  • CT43**: CT4330[5], CT4331, CT4332

Sound Blaster 32

Sound Blaster 32 (CT3930)

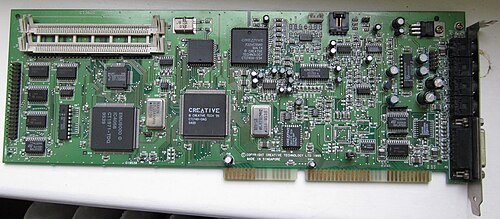

Sound Blaster 32 (CT3620)

The Sound Blaster 32 (SB32) was a value-oriented offering from Creative, released in 1995, designed to fit below the AWE32 Value in the lineup. The SB32 lacked onboard RAM, the Wave Blaster header, and the CSP socket.[5] The boards also used ViBRA integrated audio chips, which lacked adjustments for bass, treble, and gain[5] (except ViBRA CT2502[7]). The SB32 had the same MIDI capabilities as the AWE32, and had the same 30-pin SIMM RAM expansion capability. The board was also fully compatible with the AWE32 option in software and used the same Windows drivers. Once the SB32 was outfitted with 30-pin SIMMs, its sampler section performed identically to the AWE32's. OPL-3 support varied among the models: the CT3930 came with a Yamaha YMF262 OPL-3 FM synthesis chip,[5]whereas most models feature CQM synthesis either integrated into the ViBRA chip or via an external CT1978 chip. The majority of Sound Blaster 32 cards used TDA1517 amplifiers. Some Sound Blaster 32 PnP with onboard 512kB RAM was sold as AWE32 OEM in Dell computers.

Model numbers

The model numbers assigned to the Sound Blaster 32 include the following:[6]

  • CT36**: CT3600[5], CT3604, CT3605, CT3620, CT3640, CT3670, CT3671, CT3672, CT3681, CT3690
  • CT39**: CT3930
  • CT43**: CT4335, CT4336

Sound Blaster AWE32 Value

The Sound Blaster AWE32 Value was another value-oriented offering. It lacked SIMM slots and the ASP processor, but featured 512kB onboard RAM[5]and an (empty) ASP chip socket.
