مقبس الأنبوب

الموسوعة الحرة

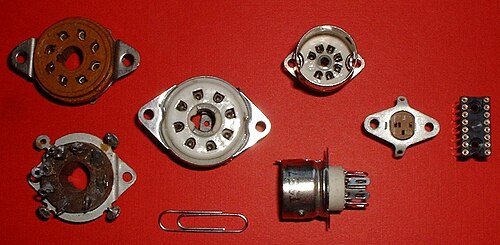

من اليسار إلى اليمين: مقابس ثمانية الأطراف (من الأعلى والأسفل)، ومقابس أحادية الطرف، ومقابس مصغرة (من الأعلى والجانب). تم تضمين مقبس ترانزستور قديم ومقبس دائرة متكاملة للمقارنة.

قواعد الصمامات هي مقابس كهربائية تُركّب فيها الصمامات الإلكترونية (الصمامات المفرغة)، وتُثبّتها في مكانها، وتوفّر أطرافًا لكل دبوس من دبابيسها، يمكن لحامها في الدائرة الكهربائية. صُممت هذه القواعد بحيث تسمح بإدخال الصمامات في اتجاه واحد فقط. وقد استُخدمت في معظم الأجهزة الإلكترونية التي تعمل بالصمامات لتسهيل إزالتها واستبدالها. عندما كانت هذه الأجهزة شائعة، كانت متاجر التجزئة، مثل الصيدليات، تبيع أجهزة فحص الصمامات المفرغة ، بالإضافة إلى الصمامات البديلة. كما صُممت بعض صمامات نيكسي لاستخدام هذه القواعد.

على مدار عصر الصمامات الإلكترونية، ومع تطور التكنولوجيا، وإن كان ذلك يختلف أحيانًا من منطقة لأخرى في العالم، شاع استخدام العديد من قواعد ومآخذ الصمامات. [ 1 ] [ 2 ] ليست المآخذ موحدة؛ فقد تتلاءم صمامات مختلفة ميكانيكيًا مع نفس المأخذ، إلا أنها قد لا تعمل بشكل صحيح، وربما تتعرض للتلف.

كانت قواعد الصمامات الإلكترونية تُركّب عادةً في ثقوب على هيكل معدني، وتُلحم الأسلاك أو المكونات الأخرى يدويًا بأطراف التوصيل الموجودة أسفل القاعدة. في خمسينيات القرن العشرين، ظهرت لوحات الدوائر المطبوعة ، وطُوّرت قواعد صمامات إلكترونية يمكن لحام أطرافها مباشرةً على مسارات الأسلاك المطبوعة. عند النظر إلى أسفل القاعدة، أو الصمام الإلكتروني من أسفله، كانت الأطراف مرقمة باتجاه عقارب الساعة، بدءًا من علامة أو فجوة محددة، وهو نظام استمر حتى عصر الدوائر المتكاملة .

في ثلاثينيات القرن العشرين، كانت الصمامات الإلكترونية تُوصل غالبًا بشبكة التحكم عبر غطاء معدني علوي. وكان هذا التوصيل يتم باستخدام مشبك مزود بسلك. ومن الأمثلة على ذلك محول الشبكة الخماسية 6A7 . لاحقًا، في بعض الصمامات، وخاصة تلك المستخدمة كمضخمات طاقة ترددات الراديو أو مضخمات الانحراف الأفقي في أجهزة التلفزيون، مثل 6DQ6، كان سلك اللوحة أو المصعد يبرز من خلال الغلاف. في كلتا الحالتين، سمح هذا بعزل دائرة خرج الصمام عن دائرة دخله (الشبكة) بشكل أكثر فعالية. في حالة الصمامات التي يمتد فيها سلك اللوحة إلى غطاء، سمح هذا أيضًا بتشغيل اللوحة بفولتيات أعلى (أكثر من 26000 فولت في حالة مقومات التلفزيون الملون، مثل 3A3، بالإضافة إلى صمامات تنظيم الجهد العالي). بعض الصمامات غير المألوفة كانت تحتوي على أغطية لكل من الشبكة واللوحة؛ وكانت هذه الأغطية متناظرة، بمحاور متباعدة.

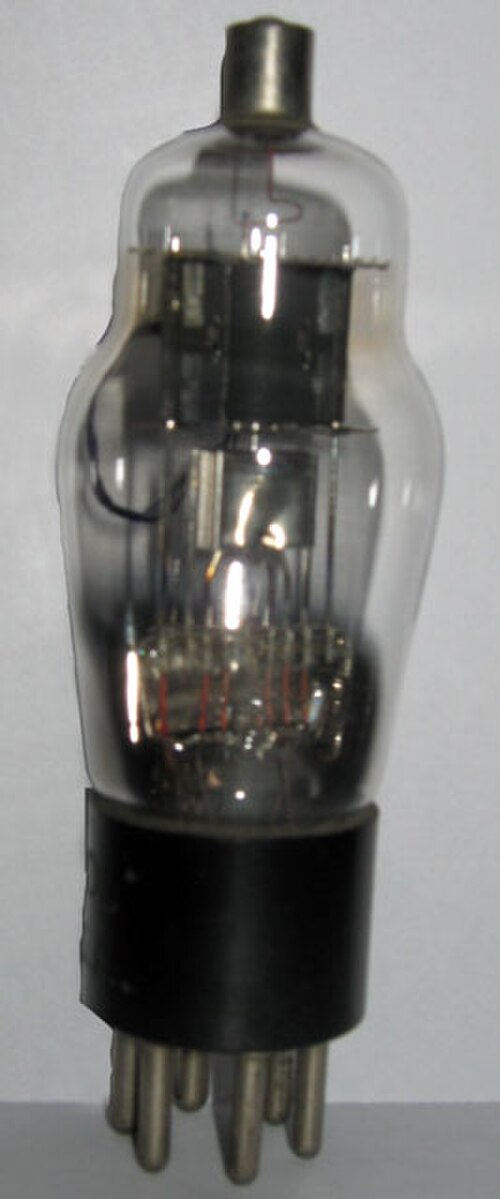

أنبوب رقم 75 من ثلاثينيات القرن العشرين بقاعدة UX-6 وغطاء شبكي علوي

الأنابيب الأولى

استخدمت الصمامات الإلكترونية الأولى، مثل صمام ديفورست الكروي الصوتي [ 3 ] من حوالي عام 1911 ، قاعدة إديسون التقليدية للمصباح الكهربائي لتسخين العناصر، وأسلاكًا حرة للعناصر الأخرى. بينما استخدمت صمامات أخرى أسلاكًا حرة مباشرة لجميع نقاط التلامس، مثل صمام كانينغهام الصوتي من عام 1915 [ 4 ] ، أو صمام ديفورست المتذبذب [ 5 ] . أما صمامات زينون ثايراترون من النوع C6A ، المستخدمة في محركات المؤازرة للعنصر الثابت مارك 6 التابع للبحرية الأمريكية ، فكانت ذات قاعدة لولبية كبيرة وأسلاك صلبة على شكل حرف L في الأعلى لتوصيل الشبكة والأنود [ 6 ] . وكانت الموصلات المتوافقة عبارة عن أزواج مصنعة من كتل نحاسية مزودة ببراغي تثبيت، متصلة بأسلاك حرة (معلقة).

القواعد المبكرة

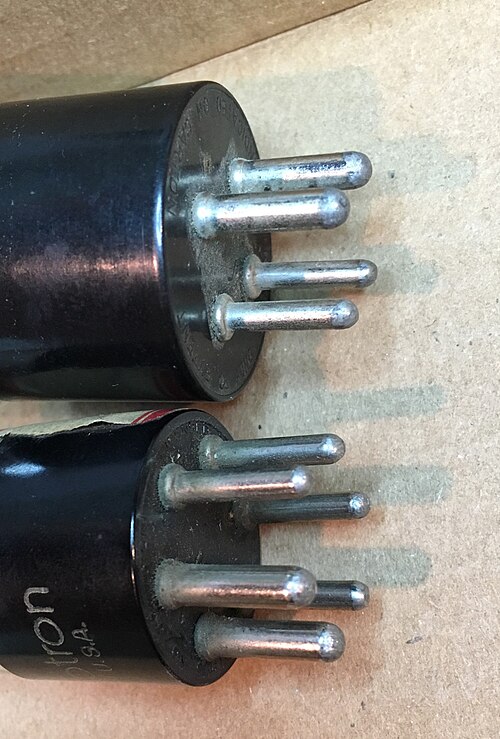

أنبوبان قديمان بقواعد ذات أربعة وستة دبابيس

مع انتشار استخدام الصمامات الإلكترونية وإضافة أقطاب كهربائية جديدة، ازدادت الحاجة إلى التوصيلات. ولتلبية هذه الحاجة، صُممت قواعد خاصة. إلا أنه مع معاناة العالم من ويلات الحرب العالمية الأولى ، وظهور تكنولوجيا الإلكترونيات الجديدة حديثًا، كانت التصاميم بعيدة كل البعد عن التوحيد القياسي. ففي العادة، كانت كل شركة تُصنّع صماماتها ومآخذها الخاصة، والتي لم تكن قابلة للتبديل مع صمامات الشركات الأخرى. وبحلول أوائل عشرينيات القرن العشرين، بدأ هذا الوضع بالتغير، وتم ابتكار عدة قواعد قياسية. تتكون هذه القواعد من قاعدة (مصنوعة من السيراميك أو المعدن أو الباكليت ، إلخ) مزودة بعدد من الأطراف يتراوح بين ثلاثة وسبعة، إما بتوزيع غير منتظم أو بقطر أكبر لأحد الأطراف أو اثنين منها، بحيث لا يمكن إدخال الصمام إلا في موضع محدد. وفي بعض الأحيان، كانت هذه القواعد تعتمد على آلية تثبيت جانبية. ومن الأمثلة على ذلك القواعد الأمريكية الشائعة جدًا UX4 و UV4 و UY5 و UX6، والقواعد الأوروبية B5 و B6 و B7 و B8 و C7 و G8A وما إلى ذلك. كانت الأنابيب في الولايات المتحدة الأمريكية تحتوي عادةً على أربعة إلى سبعة دبابيس في مصفوفة دائرية، مع أزواج متجاورة من الدبابيس الأكبر حجمًا لتوصيلات السخان.

قبل تطوير أجهزة الراديو التي تعمل بالتيار المتردد /الكهرباء الرئيسية، كانت بعض الصمامات الإلكترونية ذات الأربعة دبابيس (وخاصةً صمام UX-201A الشائع جدًا) مزودة بدبوس تثبيت على جانب قاعدة أسطوانية. يستخدم المقبس هذا الدبوس لتثبيت الصمام؛ ويتم إدخاله بلفة طفيفة باتجاه عقارب الساعة. تضغط نوابض ورقية، تقع جميعها تقريبًا في نفس المستوى، لأعلى على أسفل الدبابيس، مما يحافظ أيضًا على تثبيت دبوس التثبيت.

كان أول أنبوب أشعة كاثودية ساخن، وهو Western Electric 224-B، مزودًا بقاعدة حربة قياسية رباعية الأطراف، وكان طرف الحربة موصلًا للتيار الكهربائي. (خمسة أطراف فعالة: كان من النوع الذي يعمل بتقنية الانحراف الكهروستاتيكي والتركيز الغازي، مع مدفع ثنائي وانحراف أحادي الطرف. وكان المصعد واللوحان الآخران مشتركين).

من الاستثناءات المبكرة لهذه الأنواع من القواعد قاعدة Peanut 215، التي استبدلت الشوكات بقاعدة صغيرة على شكل حربة مزودة بأربعة نقاط تلامس تشبه القطرة. وهناك استثناء آخر هو سلسلة European Side Contact المعروفة باسم P، والتي اعتمدت على نقاط تلامس جانبية بزاوية 90 درجة من محور الأنبوب، تتراوح بين أربعة واثني عشر نقطة، بدلاً من الشوكات.

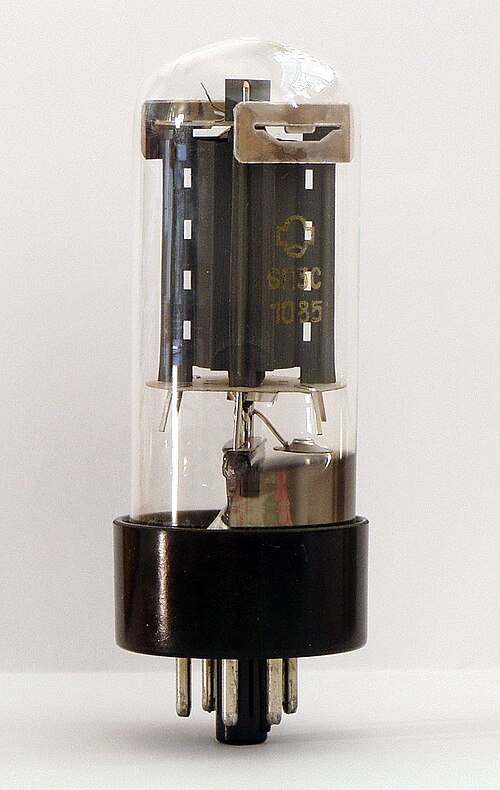

ثماني

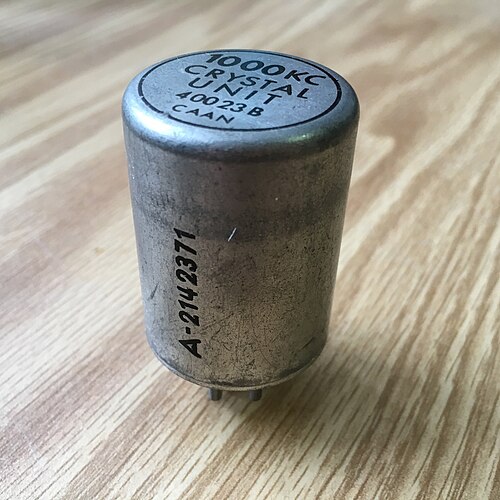

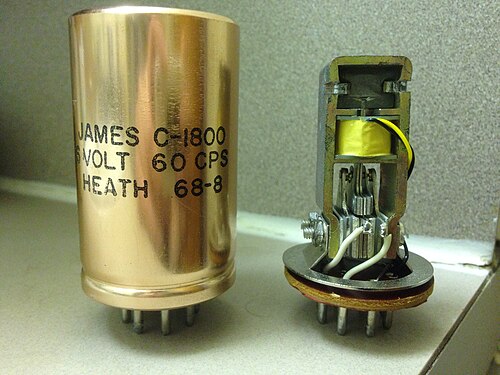

بسبب انتشار المقبس الثماني، استخدمته العديد من المكونات الأخرى لتكوين دبابيسها بما في ذلك المرحلات (غير موضحة)، والمهتزات (أعلى)، ومذبذبات الكريستال (أسفل) ومحولات الإشارة الصغيرة (غير موضحة).

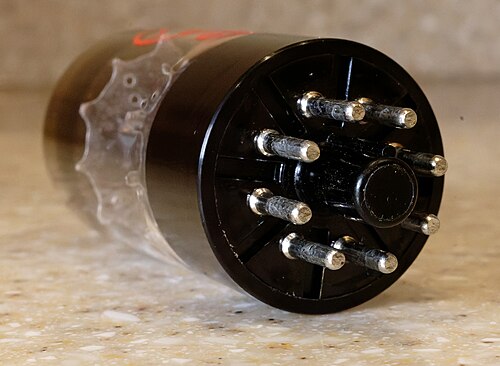

في أبريل 1935، طرحت شركة جنرال إلكتريك قاعدة أنبوب جديدة بثمانية دبابيس مع أنابيبها المعدنية الجديدة. [ 7 ] [ 8 ] عُرفت هذه القاعدة الجديدة باسم القاعدة الثمانية . [ 9 ] وفرت القاعدة الثمانية موصلًا إضافيًا بحجم أصغر من قواعد الأنابيب الأمريكية السابقة التي كانت تحتوي على سبعة موصلات كحد أقصى. تتميز القواعد الثمانية، كما هو مُعرّف في معيار IEC 60067، [ 10 ] الرسم التخطيطي IEC 67-I - 5a، بزاوية 45 درجة بين الدبابيس، والتي تُشكّل دائرة قطرها 17.45 مم ( 1 1/16 بوصة ) حول عمود مُسنّن (يُسمى أحيانًا بالصنبور ) قطره 7.82 مم ( 5/16 بوصة ) في المركز. صُممت المقابس الثمانية لاستقبال الأنابيب الثمانية؛ حيث يتناسب الضلع الموجود في العمود المُسنّن مع فتحة فهرسة في المقبس بحيث لا يُمكن إدخال الأنبوب إلا في اتجاه واحد.

عند استخدامها مع الأنابيب المعدنية، كان الطرف رقم 1 مخصصًا دائمًا للتوصيل بالغلاف المعدني، الذي كان يُؤرَّض عادةً لأغراض الحماية. حال هذا التخصيص دون تزويد أنابيب مثل الصمامات الثلاثية المزدوجة 6SL7/6SN7 بأغلفة معدنية، إذ تحتاج هذه الصمامات إلى ثلاثة توصيلات (الكاثود، والشبكة، والأنود) لكل صمام ثلاثي (ليصبح المجموع ستة توصيلات) بالإضافة إلى توصيلتين للسخانات المتوازية. سرعان ما شاع استخدام القاعدة الثمانية للأنابيب الزجاجية، حيث يمكن للعمود المركزي الكبير أن يضم ويحمي "طرف التفريغ" للأنبوب الزجاجي. سمحت الأطراف الثمانية المتاحة بتصنيع أنابيب أكثر تعقيدًا من ذي قبل، مثل الصمامات الثلاثية المزدوجة، دون الحاجة إلى غطاء علوي. كان الغلاف الزجاجي لأنبوب القاعدة الثمانية يُلصق في قاعدة من الباكليت أو البلاستيك مع عمود مجوف في المنتصف، محاطًا بثمانية أطراف معدنية. تُلحم أسلاك الأنبوب بالأطراف، ويُحمى طرف التفريغ داخل العمود.

صُنعت أيضًا مقابس متوافقة تسمح باستخدام قواعد الصمامات كموصلات كهربائية ثمانية الأطراف ؛ ويمكن استخلاص قواعد الصمامات المُستغنى عنها لهذا الغرض. استُخدمت المقابس الثمانية لتركيب مكونات أخرى، لا سيما مجموعات المكثفات الإلكتروليتية [ 11 ] والمرحلات الكهربائية ؛ ولا تزال المرحلات ذات التركيب الثماني شائعة الاستخدام. [ 12 ]

معظم أنابيب الأوكتال، التي تتبع نظام التسمية الأوروبي الشائع، تحمل الرقم "3" قبل الأخير، كما في ECC34 (للاطلاع على التفاصيل الكاملة، يُرجى مراجعة مقال تسمية أنابيب مولارد-فيليبس ). يُطلق عليها أيضًا اسم الأوكتال الدولي. يوجد نوع مختلف تمامًا من أنابيب الأوكتال الألمانية، يعود تاريخه إلى ما قبل الحرب العالمية الثانية، وهو قديم الطراز. أما أنبوب مازدا الأوكتال فهو أكبر حجمًا (Octal-8 GB، K8B، MO).

لا تزال الصمامات الثمانية والأنابيب المصغرة مستخدمة في أجهزة الصوت عالية الدقة ومضخمات الغيتار التي تعمل بالصمامات . تاريخيًا، كانت المرحلات تُصنع على شكل صمامات مفرغة، [ 13 ] ولا تزال المرحلات الصناعية تستخدم القاعدة الثمانية لتوصيلاتها. [ 14 ] [ 15 ]

محلي

أنبوب ذو قاعدة لوكتال، من نوع Telam UCH21 البولندي، بجانب عود ثقاب خشبي للمقارنة في الحجم

طُوِّر نوعٌ مُختلف من قاعدة الصمام الثماني، وهي قاعدة B8G loctal أو قاعدة القفل (تُكتب أحيانًا "loktal"  - وهي علامة تجارية مسجلة لشركة سيلفانيا)، من قِبَل سيلفانيا لتطبيقاتٍ مُتطلِّبة على ظروفٍ قاسية، مثل أجهزة راديو السيارات. إلى جانب قاعدة B8B (وهي تسمية بريطانية قديمة بحلول عام 1958)، تُعتبر قواعد القفل ذات الثمانية دبابيس مُتطابقة تقريبًا، وعادةً ما تُستخدم التسميتان بشكلٍ مُتبادل (على الرغم من وجود بعض الاختلافات الطفيفة في المواصفات، مثل مادة وصلة التثبيت وشكلها المخروطي، وما إلى ذلك). [ 16 ] كان شكل الدبابيس مُماثلًا لشكل الدبابيس في القاعدة الثمانية، ولكن الدبابيس كانت أرق (على الرغم من أنها تُناسب مقبسًا ثمانيًا قياسيًا، إلا أنها تتذبذب ولا تُؤمِّن اتصالًا جيدًا)، وكان غلاف القاعدة مصنوعًا من الألومنيوم، وكان للفتحة المركزية وصلة كهربائية تُثبِّت الصمام ميكانيكيًا في مكانه (ومن هنا جاءت تسمية "loctal"). لم تُستخدم صمامات Loctal على نطاقٍ واسع إلا من قِبَل عددٍ قليل من مُصنِّعي الأجهزة، وأبرزهم شركة فيلكو ، التي استخدمت هذه الصمامات في العديد من أجهزة الراديو المكتبية. تحتوي أنابيب لوكتال على علامة فهرسة صغيرة على جانب قاعدة التثبيت؛ ولا تنفصل بسهولة عن مقابسها إلا بالدفع من ذلك الجانب. ولأن الدبابيس هي في الواقع أسلاك توصيل فيرنيكو أو كونيف من الأنبوب، فهي عرضة لانقطاعات متقطعة ناتجة عن تراكم نواتج التآكل الإلكتروليتي بسبب اختلاف التركيب المعدني للدبوس عن موصل المقبس.

تم تثبيت هيكل الأنبوب الثماني مباشرةً بواسطة دبابيس التوصيل التي تمر عبر قاعدة زجاجية تشبه الزر. وتم تثبيت هياكل الأنابيب الثمانية على "مشبك" زجاجي، تم تشكيله بتسخين الجزء السفلي من الغلاف إلى درجة حرارة الانصهار، ثم ضغط المشبك لإغلاقه. أدى إحكام إغلاق المشبك إلى غرس أسلاك التوصيل في زجاج المشبك، مما وفر ختمًا محكمًا. ثم مرت أسلاك التوصيل عبر دبابيس القاعدة المجوفة، حيث تم لحامها لتكوين وصلات دائمة.

كانت أنابيب اللوكتال تتميز بأطوال توصيل أقصر بين دبابيس المقبس والعناصر الداخلية مقارنةً بنظيراتها من أنابيب الأوكتال. وقد سمح لها ذلك بالعمل بترددات أعلى من أنابيب الأوكتال. ومع ظهور أنابيب "الزجاج بالكامل" المصغرة ذات السبعة والتسعة دبابيس، تفوقت أنابيب الأوكتال واللوكتال على كليهما، ولذلك لم يتم استغلال إمكانات اللوكتال في الترددات العالية بشكل كامل.

تبدأ أرقام أنواع أنابيب لوكتال في الولايات المتحدة عادةً بالرقم "7" (للأنواع ذات جهد 6.3 فولت) أو "14" للأنواع ذات جهد 12.6 فولت. وقد تم تجاوز هذا الأمر بتحديد جهد التسخين اسميًا بـ 7 أو 14 فولت ليتناسب مع تسمية الأنبوب. [ 17 ] أما أنواع البطاريات (معظمها 1.4 فولت) فتُرمز بالرمز "1Lxn"، حيث x حرف و"n" رقم، مثل "1LA4". وتنتهي أرقام لوكتال الروسية بالحرف L، مثل 6J1L. أما التسميات الأوروبية فهي غامضة؛ فجميع أنابيب لوكتال B8G لها أرقام ضمن النطاق التالي:

  • 20-29، (مثل EBL21، ECH21، EF22) باستثناء الأنابيب المبكرة في السلسلة: DAC21، DBC21، DCH21، DF21، DF22، DL21، DLL21، DM21 والتي تحتوي إما على قواعد B9G أو ثمانية، وجاء التغيير إلى معيار القفل من سيلفانيا في عام 1942 [ 18 ].
  • أو 50-59 (قواعد خاصة، بما في ذلك قاعدة القفل الأوروبية ذات 9 دبابيس)، ولكن الأنواع الأخرى تقع في نفس النطاق (على سبيل المثال، بينما EF51 هو B8G loctal، فإن EF55 هو 9-pin loctal، B9G، وEL51 لديه قاعدة P8A ذات اتصال جانبي).

مواضع أخرى

  • تشمل قواعد لوكال ذات التسعة دبابيس، B9G، طرازات Philips EF50 وEL60 لعام 1938 وبعض أرقام الأنواع في النطاق الأوروبي 20-29 و50-59؛
  • يوجد "لورنز محلي" مختلف في تسمية أنبوب مولارد-فيليبس .

أنابيب مصغرة

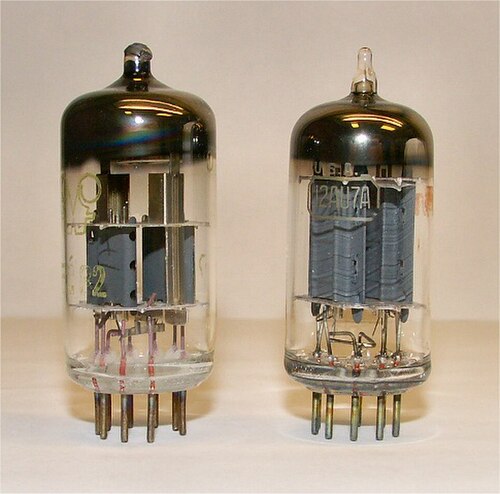

زوج من 12AU7As (ECC82) يظهر كلا الصمامين الثلاثيين.

بدأت الجهود الرامية إلى إدخال الصمامات الإلكترونية الصغيرة إلى السوق في عشرينيات القرن الماضي، عندما قام هواة ومجربون بصنع أجهزة راديو باستخدام ما يُسمى بصمامات الفول السوداني [ 19 ] مثل صمام الفول السوداني 215 المذكور أعلاه. ونظرًا لبدائية تقنيات التصنيع في ذلك الوقت، كانت هذه الصمامات غير موثوقة بما يكفي للاستخدام التجاري.

أعلنت شركة RCA عن أنابيب مصغرة جديدة في مجلة Electronics ، والتي أثبتت جدارتها. طُرحت أولى هذه الأنابيب، مثل أنبوب 6J6 ECC91 ثنائي التريود VHF ، في عام 1939. تُعرف قواعد الأنابيب المصغرة عادةً باسم B7G ذات السبعة دبابيس، وB9A (Noval) ذات التسعة دبابيس التي ظهرت لاحقًا. تُرتب الدبابيس بشكل متساوٍ في دائرة من ثمانية أو عشرة مواضع متساوية التباعد، مع حذف دبوس واحد؛ مما يسمح بإدخال الأنبوب في اتجاه واحد فقط. يُستخدم نظام التثبيت بحذف دبوس أيضًا في أنابيب ذات 8 دبابيس (صغيرة جدًا)، و10 دبابيس، و12 دبوسًا ( Compactron ) (يُعدّ شكل "Noval+1" ذو العشرة دبابيس، في الأساس، مقبسًا ذا تسعة دبابيس مع إضافة نقطة تلامس مركزية).

كما هو الحال مع أنابيب لوكتال، فإن دبابيس الأنابيب المصغرة عبارة عن أسلاك صلبة تبرز من أسفل الغلاف الزجاجي وتُوصل مباشرةً بالمقبس. مع ذلك، وعلى عكس جميع الأنابيب السابقة، لا تُزود الأنابيب المصغرة بقواعد منفصلة؛ فالقاعدة جزء لا يتجزأ من الغلاف الزجاجي. يوجد نتوء تفريغ الهواء المضغوط في أعلى الأنبوب، مما يمنحه مظهره المميز. يمكن تضمين أكثر من قسم وظيفي واحد في غلاف واحد؛ ويُعد تكوين الصمام الثلاثي المزدوج شائعًا بشكل خاص. كانت الأنابيب ذات السبعة والتسعة دبابيس شائعة، على الرغم من أنه تم طرح أنابيب مصغرة ذات دبابيس أكثر، مثل سلسلة كومباكترون، لاحقًا، والتي يمكن أن تستوعب ما يصل إلى ثلاثة عناصر تضخيم. احتوت بعض مقابس الأنابيب المصغرة على حافة تتصل بدرع معدني أسطواني كهرساكن يحيط بالأنبوب، مزود بنابض لتثبيت الأنبوب في مكانه إذا تعرض الجهاز للاهتزاز. في بعض الأحيان، كان الدرع مزودًا أيضًا بموصلات حرارية لنقل الحرارة من الغلاف الزجاجي إلى الدرع والعمل كمشتت حراري ، وهو ما اعتُبر أنه يُحسّن عمر الأنبوب في التطبيقات ذات الطاقة العالية.

قد تتسبب التأثيرات الكهروكيميائية الناتجة عن اختلاف سبائك المعادن المستخدمة في دبابيس الصمامات المصغرة (عادةً من نوعي Cunife أو Fernico ) وقاعدة الصمام في حدوث تلامس متقطع بسبب التآكل الموضعي، خاصةً في الصمامات ذات التيار المنخفض نسبيًا، كما هو الحال في أجهزة الراديو التي تعمل بالبطاريات. ويمكن أحيانًا إعادة تشغيل الأجهزة المعطلة المزودة بصمامات مصغرة عن طريق إزالة الصمامات وإعادة إدخالها، مما يؤدي إلى إزالة طبقة العزل المتآكلة.

صُنعت الصمامات الإلكترونية المصغرة على نطاق واسع للاستخدام العسكري خلال الحرب العالمية الثانية، [ 20 ] كما استُخدمت في الأجهزة الاستهلاكية. أنتجت شركة سونورا للراديو والتلفزيون أول جهاز راديو يستخدم هذه الصمامات المصغرة، وهو جهاز "كانديد"، في أبريل 1940. [ 21 ] في يونيو 1940، أصدرت شركة آر سي إيه جهازها الذي يعمل بالبطارية، طراز BP-10 ، وهو أول جهاز استقبال سوبر هيتروداين صغير الحجم بما يكفي ليناسب حقيبة يد أو جيب معطف. [ 22 ] [ 23 ] احتوى هذا الطراز على مجموعة الصمامات التالية: 1R5  - محول خماسي الشبكة ؛ 1T4  - مضخم التردد المتوسط ؛ 1S5  - كاشف /متحكم تلقائي في الكسب/مضخم الصوت؛ 1S4  - مخرج الصوت. لاقى جهاز BP-10 رواجًا كبيرًا لدرجة أن شركات زينيث وموتورولا وإيمرسون وغيرها من مصنعي أجهزة الراديو أنتجت أجهزة راديو جيب مماثلة تعتمد على صمامات آر سي إيه المصغرة. [ 21 ] تم طرح العديد من أجهزة الراديو الجيبية هذه في عام 1941 وبيعت حتى توقف إنتاج الراديو في أبريل 1942 طوال فترة الحرب العالمية الثانية. [ 24 ]

بعد الحرب، استمر تصنيع الأنابيب المصغرة للاستخدام المدني، بغض النظر عن أي ميزة تقنية، لأنها كانت أرخص من الأنابيب الثمانية والأنابيب ذات الأربعة أقطاب. [ 20 ]

قاعدة مصغرة بسبعة دبابيس

أنابيب B7G (أو " الزر الصغير " أو " السباعية ") المصغرة ذات السبعة دبابيس أصغر من أنابيب نوفال، حيث تتوزع دبابيسها السبعة بزاوية 45 درجة على قوس قطره 9.53 مم (3/8 بوصة). يُستخدم موضع الدبوس "المفقود" لتثبيت الأنبوب في قاعدته (على عكس قواعد الأوكتال واللوكتال والحافة). من أمثلتها 6AQ5/EL90 و6BE6/EK90. تحمل الأنابيب الأوروبية من هذا النوع الأرقام من 90 إلى 99، ومن 100 إلى 109، ومن 190 إلى 199، ومن 900 إلى 999. بعض الأنابيب في سلسلة 100-109 لها قواعد غير اعتيادية، وليست من نوع B7G، مثل قاعدة الفيرماخت.

قاعدة نوفال

تُوفر قاعدة نوفال B9A المصغرة ذات التسعة دبابيس ، والتي تُسمى أحيانًا قاعدة الزر ذات التسعة دبابيس (B9-1)، تصغيرًا ملحوظًا في الحجم مقارنةً بالأنواع الشائعة السابقة، مثل القاعدة الثمانية (وهو أمر بالغ الأهمية في أجهزة استقبال التلفزيون حيث المساحة محدودة)، مع توفير عدد كافٍ من التوصيلات (على عكس B7G) مما يسمح بالوصول غير المقيد إلى جميع الأقطاب الكهربائية، حتى في الصمامات المعقدة نسبيًا مثل الصمامات الثلاثية المزدوجة والصمامات الثلاثية السداسية. كما تُتيح هذه القاعدة توصيلات متعددة بقطب كهربائي في جهاز أبسط عند الحاجة، كما هو الحال في التوصيلات الأربعة بشبكة صمام ثلاثي تقليدي ذي شبكة أرضية UHF، مثل 6AM4، وذلك لتقليل التأثيرات الضارة لحث الأسلاك على أداء الترددات العالية.

تم استخدام هذا النوع الأساسي من قبل العديد من أنابيب الولايات المتحدة ومعظم الأنابيب الأوروبية، على سبيل المثال ، 12AX7 -ECC83 و EF86 و EL84 ، والتي تم إنتاجها تجاريًا قرب نهاية تلك الحقبة قبل أن تحل الترانزستورات محل استخدامها إلى حد كبير.

تنص مواصفات IEC 67-I-12a على وجود زاوية 36 درجة بين الدبابيس التسعة  بسمك 1.016 مم، في قوس قطره 11.89  مم.

الأنابيب الأوروبية من هذا النوع تحمل الأرقام 80-89، 180-189، 280-289، 800-899، 8000-8999.

قاعدة دوديكار

قاعدة Duodecar B12C (IEC 67-I-17a) تحتوي على 12 دبوسًا في  دائرة قطرها 19.1 مم، ويعود تاريخها إلى عام 1961. كانت تُعرف أيضًا باسم قاعدة Compactron T-9/E12-70 [ 25 ]. وهي تشبه في شكلها مقبس Noval، ولكنها أكبر حجمًا. يوجد في مركزها فتحة لتفريغ أنبوب، والذي يكون عادةً في أسفل أنبوب Compactron. (يجب عدم الخلط بينها وبين قاعدة Duodecar B12A التي تحمل اسمًا مشابهًا ولكنها تختلف عنها في الحجم ).

قاعدة ريملوك

قاعدة Rimlock ( B8A) ذات تصميم ثماني الدبابيس، بقطر دائرة دبابيس قريب من قطر نوفال، وتستخدم نتوءًا جانبيًا على الغلاف للتشابك مع دليل ونابض تثبيت في جدار المقبس. يوفر هذا محاذاة دقيقة للدبابيس (نظرًا لتساوي المسافات بينها) ودرجة جيدة من التثبيت. عادةً ما كانت الأنابيب الأولى ذات هذا النوع من القواعد مزودة بحافة معدنية حول الجزء السفلي من الغلاف (حوالي 15 مم) لتتناسب مع جدار المقبس، مما يوفر نوعًا من الحماية المدمجة، ولكن سرعان ما استُبدلت هذه الأنابيب بإصدارات "بدون حافة"، والتي تميزت بتوسع في الزجاج لتعويض غياب الحافة. ​​في نظام التسمية الأوروبي، تُرقّم أنابيب Rimlock ضمن النطاقات 40-49، و110-119 (مع بعض الاستثناءات)، و400-499، على سبيل المثال ، EF40. على الرغم من أنها غير معروفة تقريبًا في أماكن أخرى، إلا أن هذا النوع من القواعد كان شائعًا جدًا في أجهزة الراديو الأوروبية في أواخر الأربعينيات وحتى الخمسينيات، ولكن تم استبداله في النهاية بأنواع القواعد B7G وNoval (B9A) المنتشرة في كل مكان.

أنابيب UHF

علبة من مقابس Acorn.

بحلول عام 1935، برزت الحاجة إلى تقنيات أنابيب جديدة لتطوير الرادار والاتصالات. فرضت متطلبات الترددات العالية جدًا (UHF) قيودًا صارمة على الأنابيب الموجودة، ما استدعى تطبيق أفكار جذرية أثرت على كيفية توصيل هذه الأنابيب بالنظام المضيف. ظهر نوعان جديدان من الأنابيب، أنبوب البلوط وأنبوب المنارة، وكلاهما حلّ المشكلات نفسها ولكن بنهجين مختلفين. ابتكر تومسون وجي إم روز وسالتزبيرغ وبيرنسايد من شركة آر سي إيه أنبوب البلوط باستخدام أقطاب كهربائية أصغر بكثير، مع وصلات شعاعية قصيرة. [ 26 ] واتبع مصممو أنبوب المنارة نهجًا مختلفًا، مثل أنبوب 2C43 ذي القاعدة الثمانية ، [ 27 ] الذي اعتمد على استخدام موصلات معدنية أسطوانية متحدة المركز في وصلات تقلل الحث، ما يسمح بتردد أعلى بكثير.

كانت النوفيستورات صغيرة جدًا، مما قلل من السعات الطفيلية وحث الأسلاك. وكان تصميم القاعدة والمقبس صغيرًا للغاية لدرجة أنها استُخدمت على نطاق واسع في أجهزة استقبال التلفزيون UHF وأجهزة استقبال الراديو VHF في الولايات المتحدة الأمريكية لعدة سنوات. كما أمكن استخدامها في تطبيقات الإشارات الصغيرة عند الترددات المنخفضة، كما في جهاز التسجيل الصوتي Ampex MR-70، وهو جهاز تسجيل صوتي باهظ الثمن يعتمد قسمه الإلكتروني بالكامل على النوفيستورات.

أنماط أخرى للمقابس

هناك أنواع أخرى كثيرة من المقابس، ومنها على سبيل المثال:

  • ملصق قاعدة B10B (IEC 67-I-41a) 10 دبابيس  بقطر 1.02 مم في  دائرة قطرها 11.89 مم، على سبيل المثال PFL200
  • قاعدة Decar B10G (IEC E10-73): دبوس عاشر يُضاف إلى منتصف قاعدة مصغرة قياسية ذات 9 دبابيس، على سبيل المثال 6C9
  • قاعدة Magnoval B9D (IEC 67-I-36a) ذات 9 دبابيس بقطر 1.27  مم ضمن  قوس دائري بقطر 17.45 مم، مثل EL503 وEL509 وPD500، إلخ. - لا تخلط بينها وبين...
  • قاعدة نوفار B9E، 9 دبابيس بقطر 1.02  مم في قوس قطر دائرة الدبوس 17.45  مم، وهي واحدة من عدة أنواع كومباكترون، والتي تبدو مشابهة لماغنوفال (لكن أنبوب نوفار في مقبس ماغنوفال لن يؤدي إلى اتصال جيد للدبابيس، وأن أنبوب ماغنوفال في مقبس نوفار قد يتلف المقبس).
  • قاعدة Sub-Magnal B11A (أمريكية)، 11 سنًا. تُستخدم أيضًا كمقبس ترحيل صناعي ومصدر طاقة عالي الجهد. سلسلة Amphenol / WirePro (WPI) / Eaton 78، رقم قطعة المقبس (أنثى): 78-S-11. رقم قطعة القابس المطابق (ذكر): 86-CP-11
  • قاعدة Neo Eightar (IEC 67-I-31a) ذات 8 دبابيس في  دائرة قطرها 15.24 مم
  • قاعدة B5A ذات 5 دبابيس صغيرة الحجم ذات طرف سلكي (لا يتم استخدام مقبس؛ على سبيل المثال EA76)

يُقدّم موقع Pacific TV [ 28 ] قائمةً شاملةً بأنواعٍ مختلفةٍ من أنابيب التلفزيون ومآخذها، مع وصفٍ مُفصّلٍ لها، بالإضافة إلى بعض الملاحظات التطبيقية غير الرسمية، بما في ذلك أنابيب نوفيستور، وأنابيب ساب مينياتشر ذات الثمانية دبابيس، وأنابيب فيديكون، وأنابيب ريفلكس كليسترون، وأنابيب أوكتال ذات التسعة دبابيس، وأنابيب مينياتشر ذات العشرة دبابيس (نوعان)، وأنابيب ساب ماجنال ذات الأحد عشر دبوسًا، وأنابيب دي هيبتال ذات الأربعة عشر دبوسًا، والعديد من أنابيب العرض مثل أنابيب نيكسي وأنابيب الفلورسنت الفراغية (وغيرها الكثير). كما يُوفّر كل مأخذ رابطًا لعرض صورة عالية الجودة.

تم توصيل بعض الأنابيب الصغيرة جدًا ذات الأسلاك المرنة التي تخرج جميعها في نفس المستوى بواسطة مقابس صغيرة جدًا متصلة على خط واحد.

بعض الكليسترونات الانعكاسية منخفضة الطاقة ، مثل 2K25 و2K45، كانت مزودة بمخارج محورية صلبة صغيرة القطر موازية لدبابيس القاعدة الثمانية. ولتوفير مساحة للكابل المحوري، تم استبدال أحد الموصلات بفتحة للتخليص.

غالبًا ما تطلبت الصمامات المفرغة المستخدمة في التطبيقات عالية الطاقة تصميمات مقابس مخصصة. استُخدم مقبس ضخم رباعي الأطراف لأنواع مختلفة من الصمامات الصناعية. كما استُخدم مقبس متخصص سباعي الأطراف (Septar أو B7A)، حيث تكون جميع الأطراف مرتبة في دائرة مع وجود طرف واحد أعرض من البقية، لصمامات الإرسال. أما الصمامات المصغرة ذات الأسلاك الطويلة، التي طُرحت في خمسينيات القرن الماضي، فكانت تُلحم غالبًا مباشرةً بلوحات الدوائر المطبوعة. صُممت المقابس للترانزستورات المبكرة ، لكنها سرعان ما فقدت شعبيتها مع ترسيخ موثوقية الترانزستور. حدث الأمر نفسه مع الدوائر المتكاملة المبكرة؛ إذ أصبحت مقابس الدوائر المتكاملة تُستخدم لاحقًا فقط للأجهزة التي قد تحتاج إلى ترقية.

ملخص تفاصيل القاعدة

[ 29 ] [ 30 ]

الاسم الشائعالاسم القياسيأسماء أخرىدبابيس القاعدةتخطيط الدبابيسسمك الدبوسمواصفةفترةأمثلةالنطاق الرقمي الأوروبي / برو إلكترون
بي ويB3Aلعبة بي وي الأمريكية 3 قطع3مثلث 08.7 مم مع الدبابيس 1 و3 الأقرب [ 31 ]2.36 مم [ 32 ]1937 -ZA1004-
سيارة مازدا الصغيرةB3G [ 33 ]مجسم أوروبي خاص مصنوع بالكامل من الزجاج3 (+أعلى)خط بسمك 6.0 مم بمسافة 3 مم1 مممازدا1937 -D1، EA50 [ 34 ]-
دبابيس أوروبية ثلاثيةH3Aبريطاني ثلاثي الأطراف، Eu-3 (أو B4، مع تجاهل الطرف 4)3مثلث متساوي الساقين طوله 16 مم، وأكبر مسافة بين الدبوسين 2 و33.2 مممن عشرينيات القرن العشرين إلى أوائل ثلاثينيات القرن العشرين (تم استبدالها بنظامي Octal و P8)RE4120، 1832 [ 35 ]-
الأشعة فوق البنفسجية 4B4BWD-4-Pin4مستطيل 09.8 مم ذو دبوس كبير 2 (عادةً ما يكون أنود)2.3 مم × 3 3.1 مم (الدبوس 2)1914 - 1920 (تم استبدالها بـ UX4)WD-11-
UX4U4Aقاعدة أمريكية ذات 4 دبابيس مع أو بدون دبوس حربة4مستطيل 11.9 مم بدبابيس أكثر سمكًا 1 و4. حل محل قاعدة UV43.2 مم (الدبابيس 2 و3) 4.0 مم (الدبابيس 1 و4)A4-10عشرينيات القرن العشرين - ثلاثينيات القرن العشرين (تم استبدالها في الغالب بتقنية الأوكتال، ولكنها لا تزال تستخدم في بعض الصمامات الثلاثية المسخنة مباشرة المنتجة حاليًا)مذبذب AP (1920)، [ 36 ] 2A3، 300B ، B405، X99، WW313A (1938)، 866A-
ب٤A4Aبريطاني ذو 4 دبابيس، A4، أوروبي ذو 4 دبابيس4طائرة ورقية 16.25 مم3.2 مم1915 [ 37 ] إلى أوائل الثلاثينيات (تم استبدالها بـ Octal و P8)B405، BL2، النوع R-
UY5 UX5U5A B5CUS-5-ctact American Small 5-pin, USS55دائرة قطرها 19 مم (3/4 بوصة)، 3 × 60 درجة بين الدبابيس 1 و2 و4 و5 و1، 2 × 90 درجة بين الدبابيس 2 و3 و43.؟A5-11عشرينيات القرن العشرينUY227، 2E22، 1D4، 49، 807-
ب5O5Aبريطاني ذو 5 دبابيس، أوروبي ذو 5 دبابيس، أوروبا5أنبوب ورقي بقطر 16.25 مم؛ مقبس B4 مع إضافة دبوس خامس مركزي، مقبس B5 يقبل أنابيب أوروبية ثلاثية الدبابيس (H3A) ورباعية الدبابيس (A4A).3.2 مم1928 [ 38 ] إلى أوائل الثلاثينيات (تم استبدالها بـ Octal و P8)B443-
UX6 [ 39 ]U6A6 دبابيس أمريكية6دائرة قطرها 19 مم (3/4 بوصة)، 6 × 60 درجة3.2 مم × 4، 3.9 مم (دبابيس 1 و 6)ثلاثينيات القرن العشرين (تم استبدالها بنظام أوكتال)1F6، 2A5-
B7M7Aلعبة البولينج البريطانية ذات السبعة دبابيس7بيضاوي الشكل بأبعاد 23.1 مم × 18.2 مم [ 40 ]3.2 ممثلاثينيات القرن العشرين (تم استبدالها في النهاية بنظام أوكتال)AC3/Pen, TDD4, AL60, 18013-
UX7U7Aدبابيس أمريكية صغيرة 77دائرة قطرها 19 مم (3/4 بوصة)، 3×52°، 4×51°3.2 مم × 5، 3.9 مم (دبابيس 1 و7)ثلاثينيات القرن العشرين (تم استبدالها بنظام أوكتال)2B7، 6A7-
سيبتارB7A7دائرة قطرها 26 مم2.7 مم × 6، 4.0 مم6C33، 829B، 3C33، 3E29، 832A، 5894، فو-29، GZ67-C
لوحة صغيرة ذات 7 دبابيسB7Gزر مصغر، Mi-77دائرة قطرها 9.53 مم (3/8 بوصة)، 6 × 45 درجة ثم 90 درجة بين الدبوسين 7 و11.016 ممIEC 67-I-10a1939 - حتى الآن1S4/DL91، 6AQ5 ، 6X490-99، وبعضها 100-109 ، و190-199، و900-999
عابر للقاراتP8Aالنوع P، Ct8 ، فيليبس 8، التلامس الجانبي 88دائرة قطرها 29.5 مم من دبابيس التلامس الجانبي، 3 × 30 درجة (الدبابيس 1-4)، 5 × 54 درجةالتلامس الجانبيفيليبسثلاثينيات القرن العشرينAL3من 1 إلى 9 عادة
ثمانيK8A [ 41 ]IO، الأوكتال الدولي، A08 ، قاعدة الأوكتال الأمريكية، Oc-88دائرة قطرها 17.45 مم (11/16 بوصة)، بمسافة متساوية 45 درجة، ومسمار تثبيت قطره 7.8 مم2.36 ممالأصل: RCA IEC 67-I-5a1935 - حتى الآن6CA7/EL34 ، 6L6/5881 ، 6SN7 ، 6V6GT ، KT63/KT66/KT77/KT88/KT90 ، 6550، 75913G، 30-39، 300-399
مازدا  أوكتال [ 42 ]K8BMO8، Octal-8 GB، MO [ 42 ]8دائرة قطرها 18.5 مم، زاوية 55.5 درجة بين الدبوسين 1 و8، وزاوية 43.5 درجة بين الدبابيس الأخرى، [ 43 ] وصلة قطرها 8.7 مم2.36 مممازدا1938 -  ؟ (لم يدم طويلاً)ARP12، AR8، SP42، ATP4 [ 43 ]-
محليB8G [ 44 ] أو B8B [ 45 ]لوكتال ذو 8 دبابيس، Lo-8، ثماني دبابيس قابل للقفل8دائرة قطرها 17.45 مم (11/16 بوصة)، بمسافة متساوية 45 درجة، ومسمار تثبيت قطره 6.7 مم1.3 ممسيلفانيا19391LN5، EF22، ECH7120-29 وبعض الأنواع الأخرى
ريملوكB8Aقاعدة مصغرة أوروبية ذات 8 دبابيس، Ri-88دائرة قطرها 11.5 مم (0.453 بوصة)، بزاوية 45 درجة1.015 ممIEC 67-I-11bسرعان ما تم تجاوز فترة الأربعينيات من القرن العشرين من قبل نوفال، إلخ6CU7/ECH42 ، EL4140-49
محلي - 9 دبابيسB9G [ 46 ]9-pin لوكتال، Lo-99دائرة قطرها 21.0 مم (13/16 بوصة)، بمسافة متساوية قدرها 40 درجة، وصلة صنبور متصلة بالعلبة1.3 ممفيليبس1938 [ 47 ] تم الإعلان عنه في سبتمبر 1938 وكان متاحًا لشركة باي ؛ التوافر العام في أوائل عام 1939. [ 48 ]EC52 EF50 EF54 EL6050-60 مع بعض الاستثناءات
نوفال (لعبة مصغرة ذات 9 دبابيس)B9Aزر أمريكي صغير، زر ذو 9 دبابيس9دائرة قطرها 11.89 مم (15/32 بوصة)، 8 × 36 درجة ثم تباعد 72 درجة بين الدبابيس 9 و11.016 ممIEC 67-I-12a JEDEC E9-11948 - حتى الآن (لا تزال تحظى بشعبية كبيرة)12AX7/ECC83 ، 6BQ5/EL8480-89، 180-189، 800-899
ماجنوفالB9D9دائرة قطرها 17.45 مم (11/16 بوصة)، 8 × 36 درجة ثم 72 درجة بين الدبابيس 9 و11.27 ممIEC 67-I-36a JEDEC E9-23انتهى عصر أجهزة التلفزيون في الستينيات والسبعينيات عندما أصبحت أجهزة التلفزيون تعمل بتقنية الحالة الصلبة بالكامل.E55L، ED500، PL504500-599
نوفارB9Eكومباكترون ذو 9 دبابيس9دائرة قطرها 17.45 مم (11/16 بوصة)، 9 × 36 درجة ثم فجوة بين الدبابيس 9 و1 ملاحظة: يمكن أن تتلف مقابس نوفار عن طريق إدخال أنابيب ماجنوفال [ 49 ]1.02 ممJEDEC E9-65 JEDEC E9-891959 - استخدام محدود؛ بشكل رئيسي مخرج تلفزيون أفقي، مخمد6JF6، 22JG6A، 7868-
ملصقB10B [ 50 ] أم B10C؟ [ 51 ] غالبًا ما يُذكر هذا الخطأديكال10دائرة قطرها 11.89 مم (15/32 بوصة)، 9 × 34 درجة ثم فجوة 54 درجة بين الدبابيس 10 و11.016 ممIEC 67-I-41a JEDEC E10-61الستينيات - السبعينياتPFL200، ECC2000، ECH200، PCF201200-299 2000
ديكارB10Gديكار10دائرة قطرها 11.89 مم (15/32 بوصة) مثل نوفال، مع دبوس مركزي إضافي1.016 ممسيلفانيا جيديك E10-73منتصف إلى أواخر الستينيات6C9، 17C9
Y10AG10A (أنابيب G8A متوافقة مع الدبابيس 6 و 10 غير المستخدمة)10دائرة قطرها 28 مم، مجموعتان من 5 دبابيس مع وجود فجوتينAZ11، EC156
دون ماغنالB11Aماجنال، B1111دائرة قطرها 17.45 مم (11/16 بوصة) كنظام ثماني1.27 ممآر سي إيه؟من أربعينيات القرن العشرين وحتى الآن
ملصق ثنائيB12Aدوديكال، فيتامين ب1212دائرة قطرها 27 مم (1.063 بوصة)، زواياها 30 درجة2.36 ممB12-43الخمسينيات - السبعينياتDG7-31، E1T، MW61-80-
دوديكارفيتامين ب12 جكومباكترون ذو 12 سنًا ، E12-70، E12-7412دائرة قطرها 19.1 مم (3/4 بوصة)، 11 × 27.7 درجة، ثم فجوة بين الدبابيس 12 و11.02 ممE12-70(T9) E12-74(T12) [ 52 ]الستينيات - السبعينيات1BY2، 6BD11، 12BT3-
نوفيستورE5-655تم استخدام الدبابيس 2 و4 و8 و10 و12 فقط من شركة Twelvarأقل من 1 ممE5-658393
نوفيستورB12KTwelvar E7-83، E12-64، E12-6512ظرف دائري بقطر 11.2 مم مزود بمجال دبابيس متباعدة بشكل مختلطأقل من 1 ممIEC 67-I-17a JEDEC E12-64(5/12)1959 -7586، 6DV4، 6DV8، 13CW4 [ 53 ]-
