موقع المرافق

تحديد مواقع المرافق هو عملية تحديد وتصنيف خطوط المرافق العامة الرئيسية الموجودة تحت الأرض. قد تشمل هذه الخطوط خطوط الاتصالات ، وتوزيع الكهرباء ، والغاز الطبيعي ، وتلفزيون الكابل ، والألياف الضوئية ، وإشارات المرور ، وأعمدة الإنارة ، ومصارف مياه الأمطار ، وخطوط المياه الرئيسية ، وأنابيب الصرف الصحي . في بعض المواقع، تتنافس أيضًا خطوط أنابيب النفط والغاز الرئيسية ، وخطوط اتصالات الدفاع الوطني، ووسائل النقل الجماعي ، والسكك الحديدية، وأنفاق الطرق على المساحة تحت الأرض. ^{[ 1 ]}

تُمدد شبكات المرافق العامة غالبًا تحت الأرض، بعضها بحكم طبيعة وظيفتها، والبعض الآخر لأسباب تتعلق بالراحة أو الجمال. في الولايات المتحدة، يُقدر طول خطوط البنية التحتية تحت الأرض بأكثر من 32 مليون كيلومتر (20 مليون ميل) إجمالًا. ^{[ 2 ]} قبل البدء بالحفر، غالبًا ما تشترط الحكومات المحلية تحديد مواقع هذه الشبكات تحت الأرض والحصول على موافقة عليها، إذا كان من المقرر أن تقع ضمن حرم الطريق العام .

قد تكون علامات أو لافتات أو مؤشرات أخرى لخطوط الأنابيب مرئية أو غير مرئية للتحذير من وجود مرافق تحت الأرض. ولأسباب مختلفة، منها الأمن، قد لا يُشار إلى الموقع الدقيق لهذه المرافق. والطريقة الوحيدة التي تمكّن عامل الحفر من معرفة الموقع الدقيق وعدد وأنواع المرافق هي التواصل مع منسق المرافق تحت الأرض وطلب تحديد مواقعها. في معظم المناطق، هذه الخدمة مجانية، ولكن الإخطار المسبق شرط قانوني.

في المملكة المتحدة، ووفقًا لإرشادات HSG47 ^{[ 3 ]} وPAS128 ^{[ 4 ]} ، يُوصى بإجراء بحث مكتبي عن المرافق. يُعدّ هذا البحث، المعروف أيضًا باسم بحث C2 أو بحث PAS128 (D)، الخطوة الأولى لتحديد مالكي أصول المرافق وتحديد مواقعها، سواءً المدفونة أو العلوية. ويُعدّ هذا البحث ضروريًا لمشاريع التطوير، إذ يُوفّر معلومات قيّمة حول وجود ومواقع أصول المرافق تحت الأرض وفوقها. إلى جانب توفير فهم للشبكات في محيط الموقع، تُساعد هذه المعلومات في منع الحوادث والاضطرابات والتأخيرات المكلفة أثناء الإنشاء. ^{[ 5 ]}

نظراً لتعدد أنواع المواد المستخدمة في تصنيع كل نوع من أنواع خطوط النقل تحت الأرض، يجب استخدام طرق مختلفة للكشف عن هذه الخطوط وتحديد مواقعها. وتُعرف الطريقتان الرئيسيتان باسم التحديد السلبي والتحديد النشط.

تعتمد تقنية تحديد المواقع السلبية على الإشارات التي تظهر بشكل طبيعي على بعض خطوط المرافق. غالبًا ما تفشل هذه الطريقة في تحديد موقع حوالي 60% من خطوط المرافق، كما أن تحديد المرافق بشكل خاطئ يُعدّ خطرًا محتملاً. أما تقنية تحديد المواقع النشطة، فهي أكثر دقة، إذ تستخدم إشارات تُصدرها أجهزة تحديد المواقع عبر جهاز إرسال. بعد ذلك، وبمساعدة جهاز استقبال، تستطيع هذه الأجهزة تتبع خط المرافق الموجود تحت الأرض وتحديد نوعه.

تُعدّ الطريقة النشطة الأنسب لتحديد مواقع الأنابيب والكابلات المعدنية الموصلة . تتضمن هذه العملية عادةً استخدام جهاز كهرومغناطيسي ، يتألف من مُرسِل ومُستقبِل . أما بالنسبة لأنواع الأنابيب الأخرى، كالأنابيب البلاستيكية أو الخرسانية، فيمكن دفن سلك معدني مُتتبّع أو رقاقة موصلة ( شريط قابل للكشف ) بجانب الأنبوب أو فوقه مباشرةً، للمساعدة في تحديد موقعه. في حال عدم توفر هذا السلك المُتتبّع، يجب استخدام أنواع أخرى من تقنيات تحديد المواقع الراديوية أو الرادار الحديث المخترق للأرض . يُعدّ تحديد المواقع بهذه الوسائل التقنية ضروريًا لأن الخرائط غالبًا ما تفتقر إلى الدقة اللازمة لضمان خلوّها من العوائق . في المدن القديمة، تُشكّل هذه المسألة مشكلةً خاصةً نظرًا لأن الخرائط قد تكون غير دقيقة للغاية، أو قد تكون مفقودة تمامًا.

تُعلّم بعض المرافق بشكل دائم بأعمدة قصيرة أو حواجز ، وخاصةً خطوط نقل المنتجات البترولية . وقد يُلجأ إلى ذلك لأسباب تتعلق بالتهوية، كما يُستخدم لتحديد مواقع المنشآت تحت الأرض التي تُشكّل خطراً بالغاً في حال العبث بها.

اعتبارًا من عام 2022يعتمد فنيو تحديد مواقع المرافق بشكل أساسي على ثلاثة أنواع من معدات تحديد مواقع المرافق لأداء مهامهم، وهي: الرادار المخترق للأرض ، وأجهزة تحديد المواقع الكهرومغناطيسية، وأجهزة تحديد مواقع الأنابيب بترددات الراديو. تُنتج هذه الأدوات من قبل عدد من الشركات المصنعة، وهي متوفرة على نطاق واسع في جميع أنحاء العالم. ومن بين الشركات المصنعة الكبرى: لايكا ، وريدجيد ، وشونستيدت . ومع التقدم التكنولوجي، تستمر هذه الأدوات في التحسن، ^{[ 6 ]} مما يجعل أجهزة تحديد المواقع في الميدان أكثر دقة.

تُعرض العديد من المرافق الآن على خرائط نظم المعلومات الجغرافية (GIS) مثل ESRI ، مما يُحسّن دقة البيانات وشفافية العمليات. وتستطيع بعض أجهزة تحديد المواقع الحالية نقل معلوماتها ومزامنتها مع أنظمة نظم المعلومات الجغرافية لتوسيع وتصحيح المعلومات على الخريطة، مما يُساعد على تحديثها بسرعة فائقة.

في الولايات المتحدة وكندا وأستراليا ونيوزيلندا، تتعامل العديد من شركات تحديد المواقع الكبيرة مع ملايين التذاكر في كل موسم حفر، ^{[ 7 ]} وتحتاج إلى طريقة لإدارة هذه التذاكر وإرسالها إلى مركز اتصال موحد (على سبيل المثال، تنبيه خدمة الأنفاق ).

ينشر تحالف "كومون غراوند" (CGA) أداة الإبلاغ عن معلومات الأضرار (تقرير DIRT) سنويًا، مما يوفر صورة أشمل لتأثيرات تحديد مواقع المرافق في جميع أنحاء أمريكا الشمالية. وقد أظهرت بيانات DIRT في السنوات الأخيرة اتجاهًا نحو زيادة حوادث أضرار الحفر بمرور الوقت. ^{[ 8 ]} لا يتضمن هذا التقرير جميع الحوادث، حيث يقدم أصحاب المصلحة تقارير الأضرار تحت الأرض والحوادث الوشيكة طواعيةً، ولكنه يُعدّ السجل الأكثر شمولًا لأضرار المرافق على مستوى العالم. ويعتمد مُحددو مواقع المرافق وغيرهم من أصحاب المصلحة على بيانات كهذه لفهم المخاطر وتبرير استمرار الاستثمار في هذا القطاع.

تُعدّ منظمات رائدة في مجال منع الأضرار، مثل تحالف كومون جراوند ومنظمة إنقاذ الأرواح، من أبرز الداعمين لتحديد مواقع المرافق، وتشجع الجهات المعنية الأخرى على أخذ هذا الأمر على محمل الجد. كما نشر تحالف كومون جراوند ورقة بحثية بعنوان "رؤى لتحسين دقة تحديد المواقع في الوقت المحدد"، تتضمن معلومات متخصصة حول كيفية تطوير قطاع تحديد المواقع في الولايات المتحدة وكندا (مع التنويه إلى عدم الخلط بينه وبين تحالف كومون جراوند الكندي، وهو منظمة شقيقة لتحالف كومون جراوند في كندا).

تم تحديد تقنيات ومعدات أخرى في تقارير التكنولوجيا الصادرة عن CGA ^{[ 9 ]} وفي دراسة رئيسية أجرتها إدارة سلامة خطوط الأنابيب والمواد الخطرة في عام 2017 بعنوان " دراسة حول تحسين تكنولوجيا منع الأضرار" . ^{[ 10 ]}

خدمات مثل "اتصل قبل الحفر"، و"اعرف ما تحت الأرض! احفر بثقة!"، و"اتصل قبل الحفر"، و"خط ساخن للحفارين"، و"مكالمة واحدة"، و"موقع المرافق المفقودة"، و"احفر بأمان"، و"انقر قبل الحفر"، أو " تنبيه الخدمات تحت الأرض " هي خدمات تُمكّن عمال البناء أو مالكي العقارات من التواصل مع شركات المرافق، التي بدورها تُحدد مواقع المرافق تحت الأرض باستخدام علامات مُرمّزة بالألوان، عادةً حتى نقطة اتصال الخدمة أو العداد الخاص بالمستخدم، وليس بعدهما. تُعتبر خطوط المرافق الموجودة على الجانب الآخر من العداد أو نقطة اتصال الخدمة جزءًا من ملكية العميل، وعادةً لا تُحدد هذه الخدمات مواقعها.

قد يؤدي عدم الاتصال بهذا الرقم مسبقًا إلى غرامة أو حتى اتهام جنائي ضد شخص أو شركة، لا سيما إذا تسبب هذا الإهمال في انقطاع كبير للخدمات العامة أو حادث خطير، أو إخلاء بسبب تسرب غاز . كما أن ضرب خط المياه الرئيسي قد يتسبب في حدوث فيضانات محلية أو يستدعي إصدار تحذير بغلي الماء .

فيما يلي قائمة جزئية بالدول التي توفر خدمة الاتصال الموحد لتحديد مواقع المرافق:

• أستراليا : يوجد في أستراليا موقع إلكتروني وطني لتقديم الاستفسارات ( https://www.byda.com.au ). وقد تم تحويل الخط الساخن الوطني، 1100، إلى خط دعم للمساعدة في تقديم الاستفسارات عبر الإنترنت.
• كندا : لا يوجد في كندا رقم موحد للخط الساخن على مستوى البلاد. ومع ذلك، يوجد موقع "انقر قبل الحفر" الإلكتروني الذي يوفر الوصول إلى الخط الساخن لكل مقاطعة. ^{[ 11 ]}
• نيوزيلندا : كل مرفق مسؤول عن تحديد مواقع خدماته. تعاقدت العديد من المرافق والمجالس البلدية مع شركة خاصة ( https://www.beforeudig.co.nz/ ) لتوفير خدمات الاتصال الموحد وطلبات الوصول إلى الممرات. يمكن لأي شخص يخطط للحفر في الطريق العام تقديم طلب إلى BeforeUDig ليتم إخطار المرافق في المنطقة، والتي بدورها سترد بخرائط مواقعها.
• المملكة المتحدة : في اسكتلندا، توجد خدمة إلكترونية عبر الإنترنت تُسمى Vault ^{[ 12 ]} (اختصارًا لـ Scottish Community Apparatus Data Vault)، تُمكّن المستخدمين المسجلين من تحديد منطقة على الخريطة والحصول فورًا على خريطة تفاعلية لجميع شركات الحفر الرئيسية التي تمتلك أصولًا تحت الأرض، باستثناء شركات الاتصالات الرئيسية. أما في بقية أنحاء المملكة المتحدة، فلا توجد خدمة الاتصال قبل الحفر. وبدلًا من ذلك، تقع مسؤولية ضمان عدم إتلاف الخدمات المدفونة على عاتق شركات الحفر ^{[ 13 ]} . وقد أدى ذلك إلى ظهور فئة من أدوات تحديد المواقع سهلة الاستخدام، تُسمى أدوات تجنب الكابلات (CATs)، وتُسمى أجهزة الكشف عن الإشارات المرتبطة بها Gennys.
• الولايات المتحدة : وفقًا لما يقتضيه القانون وتخصيصه من قبل لجنة الاتصالات الفيدرالية الأمريكية (FCC)، يُستخدم رقم الهاتف 811 لهذا الغرض في جميع أنحاء الولايات المتحدة. ^{[ 14 ]} تتوفر في معظم المناطق أنظمة إبلاغ عبر الإنترنت، حيث يمكن تقديم بلاغ كتابي عن موقع طلب وضع علامات على خطوط الكابلات الأرضية.

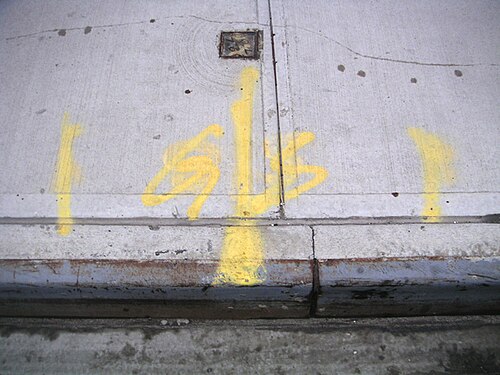

تُستخدم رموز الألوان الخاصة بالمرافق لتحديد المرافق الموجودة تحت الأرض في مناطق الإنشاء، لحمايتها من التلف أثناء الحفر. وتُستخدم خطوط ملونة أو أعلام أو كليهما لتحديد موقع ونوع المرافق الموجودة تحت الأرض. ويُستخدم نوع خاص من بخاخات الطلاء، يعمل عند قلب العبوة رأسًا على عقب، لرسم الخطوط، وغالبًا ما يكون لونها فلوريًا . وعلى الأعلام، يُوضع شعار يُحدد الشركة أو البلدية التي تتبع لها هذه الخطوط.

قد تُستخدم الأعلام أيضًا كإعلان لشركة قامت بتركيب نظام ري للمروج أو الحدائق. في هذه الحالة، عادةً ما يتم تمييز كل رأس رشاش، حتى لا تقوم فرق تنسيق الحدائق بتغطيتها أو دفنها بالتراب أو العشب، أو إتلافها بالجرارات أو معدات البناء الأخرى أثناء حفر حفر للأشجار أو الشجيرات أو النباتات الكبيرة الأخرى أو أعمدة السياج. هذا مهم أيضًا لأن المركبة (جرار، شاحنة، أو غيرها) قد تكسر الرشاش أو أنبوب PVC الصلب أو الوصلة التي يُركّب عليها، بمجرد المرور فوقها، خاصةً على التربة المنقولة حديثًا غير المضغوطة والتي لا تتحمل هذا الوزن.

ألمانيا

في ألمانيا، لا توجد معايير موحدة للألوان المستخدمة في وضع العلامات المؤقتة على المرافق تحت الأرض كما هو الحال في دول أخرى. مع ذلك، تُستخدم علامات دائمة لمرافق مثل صنابير المياه وخطوط مياه الشرب وخطوط الغاز الطبيعي. أما وضع علامات دائمة على الكابلات وخطوط الصرف الصحي فليس شائعًا إذا كانت تمر في حرم الطريق العام. ويستخدم المعيار الألماني للعلامات الدائمة الألوان التالية: ^{[ 16 ]}

أبيض بإطار أحمر	خدمات مكافحة الحرائق (صنابير المياه، نقاط الشفط، إلخ).
أزرق	مياه الشرب
أصفر	الغاز
أخضر	خطوط الصرف الصحي والمجاري
برتقالي أو	خطوط المياه الساخنة/البخار للتدفئة المركزية
أحمر
أبيض أو	خطوط نقل الطاقة ذات الجهد العالي وكابلات الاتصالات
رمادي
بني	خطوط للزيت والسوائل الأخرى القابلة للاشتعال

الولايات المتحدة وكندا

تستخدم كندا والولايات المتحدة رموز الألوان الموحدة للجمعية الأمريكية للأشغال العامة (APWA) لوضع علامات مؤقتة على المرافق تحت الأرض: ^{[ 20 ] [ 21 ] [ 22 ] [ 23 ] [ 24 ] [ 25 ]}

أحمر PMS  1795	خطوط نقل الطاقة الكهربائية ، الكابلات، المواسير، كابلات الإضاءة
برتقالي PMS  144	الاتصالات ، وخطوط الإنذار أو الإشارة، والكابلات، والقنوات، والهواتف، وتلفزيون الكابل، والألياف الضوئية
أصفر PMS  108	الغاز الطبيعي، والنفط، والبخار، والبترول
أخضر PMS  3415	الصرف الصحي، تصريف المياه
أزرق	مياه الشرب
بنفسجي PMS  253	المياه المُستصلحة
وردي PMS  219	علامات مسح مؤقتة، منشآت غير معروفة أو غير محددة
أبيض	حدود أو مسار الحفر المقترح

تستخدم بعض البلديات طلاءً وردياً لرسم خطوط ورموز على الأرصفة تتعلق بتحسينات الشوارع المطلوبة، مثل استبدال المنحدرات، وصقل الأسفلت، وحقن القوالب. ولا ترتبط هذه العلامات مباشرةً بمواقع المرافق. ^{[ 26 ]}
