VT220

سلسلة VT200 هي عائلة من أجهزة طرفية حاسوبية طرحتها شركة ديجيتال إكويبمنت (DEC) في نوفمبر 1983. ^{[ 1 ] [ 2 ]} كان VT220 هو الإصدار الأساسي، وهو إصدار نصي فقط مع إمكانيات متعددة اللغات. أضاف VT240 دعمًا لرسومات ReGIS المتجهة أحادية اللون إلى الطراز الأساسي ، بينما فعل VT241 الشيء نفسه بالألوان. حلت سلسلة 200 محل سلسلة VT100 الناجحة ، موفرةً وظائف أكثر في وحدة أصغر بكثير مع لوحة مفاتيح أصغر وأخف وزنًا. مثل VT100، طبقت سلسلة VT200 مجموعة فرعية كبيرة من معيار ANSI X3.64 . من بين ترقياتها الرئيسية عدد من مجموعات الأحرف الدولية، بالإضافة إلى القدرة على تعريف مجموعات أحرف جديدة.

حققت سلسلة VT200 نجاحًا باهرًا في السوق. فقد طُرحت بسعر 1295 دولارًا أمريكيًا ^{[ 3 ]} ، ثم رُفع سعرها لاحقًا إلى 795 دولارًا أمريكيًا، وقدّمت VT220 ميزات وتغليفًا وسعرًا لم تستطع أي محطة طرفية تسلسلية أخرى منافستها في ذلك الوقت. في عام 1986، شحنت شركة DEC 165,000 وحدة، ما منحها حصة سوقية بلغت 42%، أي ضعف حصة أقرب منافسيها، شركة Wyse . وقد تكيّف المنافسون مع هذا التوجه من خلال طرح نماذج مماثلة بأسعار أقل، ما دفع DEC إلى أن تحذو حذوها بإصدار سلسلة VT300 الأقل سعرًا (545 دولارًا أمريكيًا) في عام 1987. وبحلول ذلك الوقت، كانت DEC قد شحنت أكثر من مليون وحدة من VT220. ^{[ 4 ]}

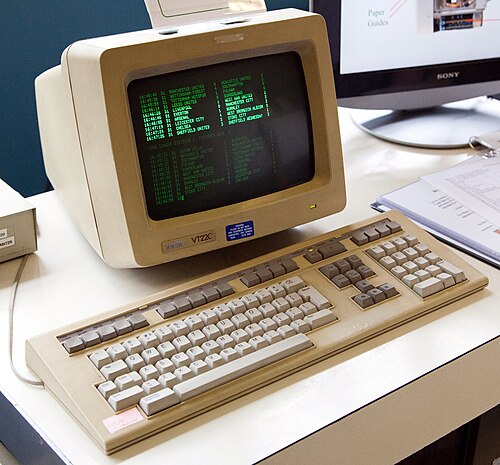

طوّر جهاز VT220 سلسلة أجهزة VT100 السابقة، حيث تميز بلوحة مفاتيح مُعاد تصميمها، وحجم أصغر بكثير، ومعالج دقيق أسرع، وهو وحدة التحكم الدقيقة Intel 8051. وكان جهاز VT220 متوفرًا بشاشات CRT تستخدم فوسفورًا أبيض أو أخضر أو ​​كهرماني .

كانت أجهزة VT100، مثل أجهزة VT50 السابقة، تُعبأ في علب كبيرة نسبيًا توفر مساحة لأنظمة التوسعة. أما أجهزة VT200 فقد تخلت عن هذا التصميم، واعتمدت على إلكترونيات أصغر حجمًا بكثير من تلك التي تعود إلى ثمانينيات القرن الماضي، مُغلفة بإحكام حول شاشة CRT. وكانت النتيجة علبة هرمية الشكل ذات قمة في الخلف، أكبر بقليل من شاشة CRT. هذا ما سهّل وضع الجهاز على المكتب.

عادةً ما تكون الشاشة موجهة للأعلى بزاوية 15 درجة تقريبًا. ولأنها كانت أقل من مستوى الرأس، فقد وفر ذلك تصميمًا مريحًا للغاية. يوجد في الجزء الخلفي السفلي من الجهاز مقبض حمل يمكن استخدامه أيضًا لإمالة الشاشة للأمام أكثر. كما يمكن تعديل زاوية الشاشة بعمود قابل للتمديد، مما يسمح بتوجيهها للأمام مباشرةً.

كانت لوحة المفاتيح LK201 المرفقة بجهاز VT220 من أوائل لوحات المفاتيح كاملة الطول ومنخفضة الارتفاع المتوفرة؛ وقد طُوّرت في منشأة شركة DEC في روكسبري ، ماساتشوستس . كانت أصغر حجمًا وأخف وزنًا بكثير من نسخة VT100s، وكانت تتصل بالطرفية باستخدام كابل حلزوني أخف وزنًا وأكثر مرونة وموصل مقبس الهاتف .

كانت أجهزة VT200 آخر أجهزة DEC الطرفية التي توفر واجهة تسلسلية بحلقة تيار 20 مللي أمبير (باستخدام موصل Molex ذي 8 دبابيس )، وهو معيار قديم طُوِّر في الأصل لنظام التلغراف ، ولكنه شاع استخدامه لاحقًا في أجهزة الكمبيوتر نظرًا للاستخدام المبكر لأجهزة Teletype Model 33 كأجهزة طرفية مخصصة . كما تم توفير موصل D قياسي ذي 25 دبوسًا لـ RS-232. وكان بالإمكان استخدام منفذ واحد فقط من المنفذين في أي وقت. وفي وقت لاحق، استبدلت أجهزة DEC الطرفية كلا المنفذين بموصلات MMJ ( الموصل المعياري المعدل ) الخاصة بها.

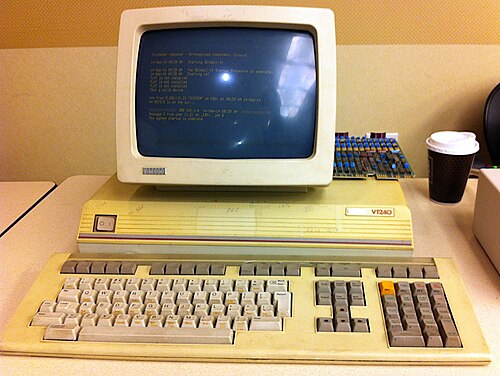

يستخدم الإصدار الآخر من الجهاز الطرفي، VT240، معالج DEC T-11 الخاص بشركة DEC ، وهو نسخة أحادية الشريحة من الحاسوب المصغر PDP-11 . أما VT241 فهو الإصدار الملون من VT240، ويتكون من نفس الوحدة الأساسية V240 مع شاشة ملونة VR-241. ويمكن ترقية VT240 إلى VT241 باستبدال الشاشة والكابل.

صُمم جهاز VT220 ليكون متوافقًا مع جهاز VT100 ، ولكنه أُضيفت إليه ميزات تجعله أكثر ملاءمة للسوق العالمية. وقد تحقق ذلك من خلال تضمين عدد من مجموعات الأحرف المختلفة التي يمكن اختيارها باستخدام سلسلة من أوامر ANSI.

تم تشكيل الرموز الرسومية ضمن شبكة 10×10. زُوّد الجهاز بذاكرة قراءة فقط (ROM) تحتوي على 288 حرفًا، كل حرف منها مُشكّل من رمز رسومي بحجم 8×10 بكسل. استخدام 8 أعمدة فقط ترك مسافة بين الأحرف. تضمنت الأحرف 96 حرفًا من أحرف ASCII القابلة للطباعة، و67 عنصر تحكم في العرض، و32 رسمًا خاصًا من رسومات DEC، وعلامة استفهام معكوسة تُستخدم لتمثيل الأحرف غير المُعرّفة.

تضمنت أجهزة VT200 إمكانية إجراء تغييرات طفيفة على مجموعة الأحرف باستخدام مفهوم مجموعة الأحرف الوطنية البديلة (NRCS). عند التشغيل على وصلة نظيفة 8 بت، كان متاحًا ما يصل إلى 256 رمزًا حرفيًا، بما في ذلك مجموعة كاملة من الأحرف الأوروبية. مع ذلك، عند التشغيل على وصلة نموذجية 7 بت، كان متاحًا 128 رمزًا فقط، منها 96 رمزًا فقط تُستخدم لعرض المخرجات، بينما تُستخدم البقية كأحرف تحكم . لم يكن هذا العدد كافيًا للتعامل مع جميع اللغات الأوروبية. حلت معظم الأجهزة الطرفية هذه المشكلة بتوفير مجموعات أحرف كاملة متعددة في ذاكرة القراءة فقط (ROM) ، ولكن كان لذلك تكلفة.

سمح حل شركة DEC لهذه المشكلة، والمُسمى NRCS، باستبدال رموز الأحرف الفردية في المجموعة الأساسية المكونة من 96 حرفًا (7 بت). على سبيل المثال، استبدلت المجموعة البريطانية حرف الهاش (#) الأمريكي #بعلامة الجنيه الإسترليني (#) . احتوى الجهاز على 14 مجموعة استبدال من هذا النوع، استبدل معظمها حوالي 12 حرفًا. ^{[ 5 ]} وقد أدى ذلك إلى الاستغناء عن الحاجة إلى شحن 14 إصدارًا من الجهاز أو تضمين 14 مجموعة أحرف مختلفة (7 بت) في ذاكرة القراءة فقط (ROM).£

بالإضافة إلى ذلك، سمحت أجهزة VT200s بإضافة 96 حرفًا آخر إلى مجموعة الأحرف المُعاد تعريفها ديناميكيًا (DRCS)، والتي كان من الممكن تنزيلها من الحاسوب المضيف. وكانت بيانات الرموز تُرسل عن طريق ترميز مجموعة من ستة بكسلات عمودية في رمز حرف واحد، ثم إرسال العديد من هذه البكسلات السداسية إلى الجهاز الطرفي، الذي كان يقوم بفك ترميزها وتخزينها في ذاكرة مجموعة الأحرف. وفي الطرازات اللاحقة، استُخدم مفهوم البكسلات السداسية نفسه لإرسال الرسومات النقطية أيضًا. وكانت رسومات الأحرف مثالًا شائعًا على هذه المجموعات المُنزّلة. ^{[ 6 ]}

قبل جهاز VT220، كان مفتاح الهروب (Escape ) موجودًا في الزاوية العلوية اليسرى من لوحة المفاتيح. أما مع جهاز VT220، فقد نُقل إلى الموقع المعتاد لمفتاح F11، في منتصف الصف العلوي من المفاتيح. وقد كان هذا الأمر غير مريح لمستخدمي محرر TECO ، الذي يُستخدم فيه بكثرة. ^{[ 7 ] [ 8 ]}

في عامي 1983 و1984، خلال مرحلة تصميم لوحة مفاتيح IBM Model M ، كان جهاز VT220 منتجًا جديدًا وشائعًا للغاية. اختار فريق تصميم IBM محاكاة تصميم لوحة مفاتيح LK201 ^{[ 9 ]} . من أبرز الابتكارات التي استنسختها IBM شكل حرف T المقلوب لمجموعة مفاتيح الأسهم، ومفاتيح التنقل فوقها، ولوحة المفاتيح الرقمية على يمينها. في نهاية المطاف، أدت شعبية جهاز IBM PC إلى اعتماد تصميم Model M كمعيار من قِبل ANSI وISO. وبفضل هذه المعايير، هيمنت اختلافات طفيفة في تصميم لوحة مفاتيح VT220 على تصميم لوحات المفاتيح منذ ذلك الحين.
