مقبس وقابس الهاتف

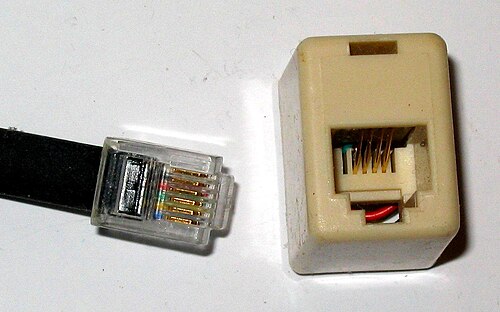

مقبس الهاتف وقابس الهاتف عبارة عن موصلات كهربائية لتوصيل جهاز الهاتف أو أي جهاز اتصالات آخر بأسلاك الهاتف داخل المبنى، مما يُنشئ اتصالاً بشبكة الهاتف. يُدخل القابس في المقبس المقابل له ، والذي يُثبّت عادةً على الحائط أو قاعدة الجدار. تختلف معايير مقابس الهاتف من بلد إلى آخر، إلا أن القابس المعياري من نوع 6P2C أصبح الأكثر شيوعًا.

لا يحدد معيار التوصيل، مثل RJ11 ، الجوانب الفيزيائية للموصل الكهربائي فحسب ، بل يحدد أيضًا تعريفات الإشارة لكل طرف توصيل، وتوزيع دبابيس الجهاز، أي وظيفة كل طرف توصيل. ^{[ 1 ]} تُستخدم الموصلات المعيارية لسلسلة موصلات RJ، وكذلك لموصلات الإيثرنت وغيرها، مثل موصلات 4P4C (أربعة مواضع، أربعة أطراف توصيل)، وهي المعيار الفعلي لأسلاك الهواتف المحمولة، ^{[ 2 ]} والتي يُشار إليها غالبًا بشكل غير صحيح ^{[ 3 ] [ 4 ]} باسم موصلات RJ .

تاريخيًا، كانت الهواتف مملوكة لشركات الاتصالات، وموصولة بخط الهاتف بشكل دائم . في بعض الحالات، كان من الضروري أو المناسب توفير هواتف محمولة يمكن نقلها إلى موقع آخر داخل مقر العميل. لهذا الغرض، طورت شركات الاتصالات مقابس وأسلاكًا بتصاميم مختلفة وعدد متفاوت من نقاط التلامس. قبل عام 1930 تقريبًا ، كانت الموصلات متحدة المركز بثلاث نقاط تلامس كافية في الغالب، ولكن تحديث الهواتف إلى دوائر مضادة للرنين الجانبي في ثلاثينيات القرن العشرين تطلب أربعة موصلات على الأقل بين الهاتف المكتبي وهاتف المشترك الذي يحتوي على جهاز هجين الهاتف وجهاز الرنين . لهذا الغرض، طور مهندسو شركة بيل سيستم قابسًا مكعب الشكل بأربعة أطراف (النوع رقم 283) بمسافات غير متساوية بين الأطراف لتجنب إدخاله بشكل غير صحيح في المقبس. ^{[ 5 ] [ 6 ]}

تم تغيير التصميم المكعب إلى نسخة دائرية (رقم 505A) في منتصف الستينيات. وكان تركيب المقبس والقابس ذي الأربعة أسنان هو وصلة الخط القياسية لجميع أجهزة الهاتف المحمول حتى التحول إلى المقابس المعيارية في السبعينيات، والتي تمثلها معايير المقابس المسجلة الصادرة في القانون الفيدرالي الأمريكي.

استخدمت العديد من الدول في البداية مواصفات مختلفة للموصلات، ولا تزال بعض أنواع الموصلات الوطنية قيد الاستخدام، ولكن القليل منها يستخدم في التركيبات الجديدة التي يتم فيها تحديد أنواع الموصلات المعيارية.

•
  مقبس نظام بيل من النوع 404A وقابس من النوع 283B ( حوالي عام 1960 )
•

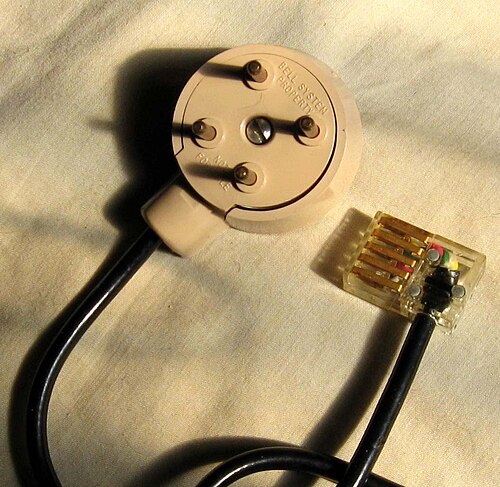

  سلك خط الهاتف Trimline مع قابس حائط من النوع 505A وقابس مجموعة معياري (منتصف الستينيات)
•
  مقبس حائط من النوع 505A (1968)
•
  واجهة مقبس الهاتف الأمريكي ذي الأربعة شوكات (1964)
•
  الجزء الخلفي من مقبس الهاتف الأمريكي ذي الأربعة شوكات (1964)

يحتوي تركيب جهاز الهاتف السلكي التقليدي على أربع نقاط توصيل، يمكن توصيل كل منها بشكل مباشر، ولكن في أغلب الأحيان يتم استخدام قابس ومقبس:

• توصيل خط الهاتف بسلك الهاتف: مقبس الحائط. يُعد هذا التوصيل الأكثر شيوعًا، وغالبًا ما يخضع للتنظيم باعتباره الحد الفاصل بين هاتف الفرد وشبكة الهاتف. مع ذلك، في العديد من المنازل، يكون الحد الفاصل بين كابلات شركة الكهرباء وكابلات المنزل عبارة عن واجهة شبكة على جدار خارجي تُعرف بنقطة الفصل؛ جميع مقابس الحائط في المنزل جزء من الأسلاك الداخلية للمنزل.
• سلك الهاتف إلى قاعدة سماعة الهاتف: لا تخضع هذه الوصلة عادةً لأي تنظيم، بل تتبع المعايير الفعلية. وهي غالباً ما تكون موصلاً من نوع 6P4C ، والذي غالباً ما يكون من نوع RJ11 ، ولكن قد يكون من نوع خاص أو سلكياً.
• سلك توصيل قاعدة الهاتف بسماعة الهاتف: وفقًا للمعيار الفعلي، يكون هذا عادةً موصل 4P4C .
• سلك سماعة الهاتف إلى سماعة الهاتف: يستخدم طرف سماعة الهاتف ذو التوصيل المباشر أيضًا موصل 4P4C .

قد لا تتوفر بعض هذه الميزات: فالهواتف السلكية قد لا تحتوي على قاعدة وسماعة منفصلتين. أما السمة المميزة للهواتف اللاسلكية فهي عدم وجود سلك سماعة، والسمة المميزة للهواتف المحمولة هي عدم وجود سلك هاتف.

يحدد المعيار كلاً من الموصل المادي وكيفية توصيله. أحيانًا يُستخدم نفس الموصل في بلدان مختلفة ولكن بطرق توصيل مختلفة.

على سبيل المثال، تحتوي كابلات الهاتف في المملكة المتحدة عادةً على قابس BS 6312 (المعيار البريطاني) في طرف الحائط، وموصل معياري 6P4C أو 6P2C في طرف الهاتف. يمكن توصيل هذا الأخير وفقًا لمعيار RJ11 (بالدبابيس 3 و4)، أو يمكن توصيله بالدبابيس 2 و5، ككابل مباشر من قابس BT (الذي يستخدم الدبابيس 2 و5 للخط، على عكس RJ11 الذي يستخدم الدبابيس 3 و4). وبالتالي، فإن الكابلات غير متوافقة بشكل عام بين الهواتف المختلفة، حيث قد تحتوي قاعدة الهاتف على مقبس بالدبابيس 2 و5 (مما يتطلب كابلًا مباشرًا)، أو مقبس RJ11 (مما يتطلب كابلًا متقاطعًا ).

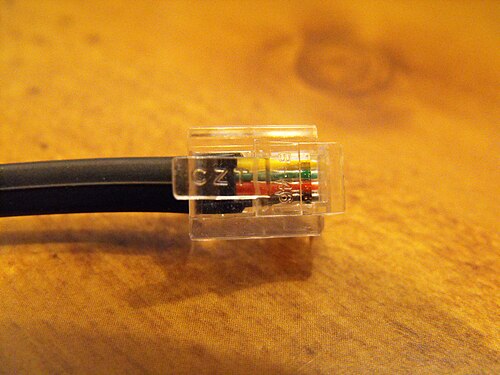

عند استخدام الموصلات المعيارية ، يجب أن يكون تحرير مزلاج الموصل على جانب الحافة من سلك الهاتف المسطح للحفاظ على القطبية.

على الرغم من أن أربعة أسلاك تُستخدم عادةً في كابلات الهاتف في الولايات المتحدة، إلا أن سلكين فقط هما اللازمان للاتصالات. في حال الحاجة إلى خط ثانٍ، يُستخدم السلكان الآخران. كما تُستخدم هذه الأسلاك أحيانًا لتوفير الطاقة لمصابيح قرص الهاتف (6 فولت تيار متردد، كما في هاتف برينسيس )، أو لميزات أخرى.

تشمل هذه القائمة فقط مقابس الهاتف أحادية الخط الشائعة الاستخدام في المنازل والمنشآت الصغيرة الأخرى؛ وهناك 44 نوعًا مختلفًا من المقابس، بما في ذلك نسخة إسرائيلية من معيار BS6312 ذات توصيلات داخلية مختلفة للأطراف، بالإضافة إلى التوصيل المباشر بصندوق التوصيل دون محول. تستخدم أجهزة الهاتف الخاصة مجموعة متنوعة من المقابس الخاصة، مثل المقابس الشريطية الصغيرة لأنظمة الهاتف الرئيسية .
