شاشة عرض فلورية مفرغة من الهواء

📅 آخر تحديث: ٢٨ يوليو ٢٠٢٦
✍️ نُشر في: ٢٨ يوليو ٢٠٢٦
📷 يحتوي على 9 صور
الموسوعة الحرة
اختلافات أنبوب VFD

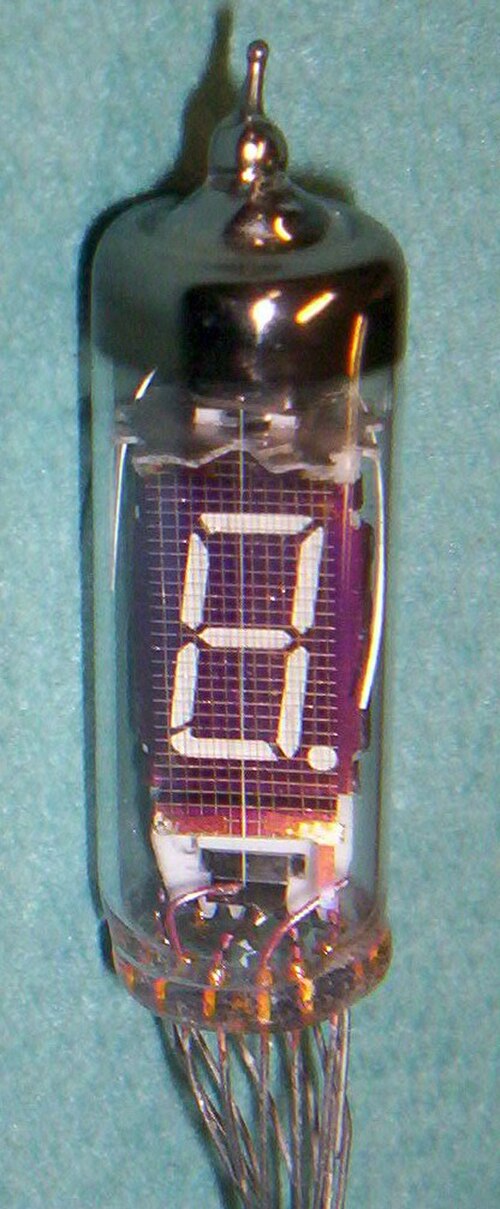

7 أجزاء8 أجزاء (شارب EL-8)16 جزءًا
7 أجزاء 8 أجزاء ( شارب EL-8 )16 جزءًا

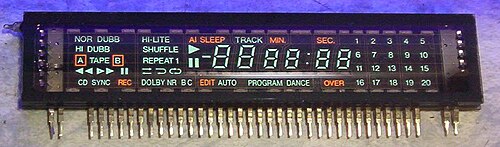

صورة كاملة لشاشة عرض فلورية فراغية نموذجية مستخدمة في مسجل أشرطة الفيديو

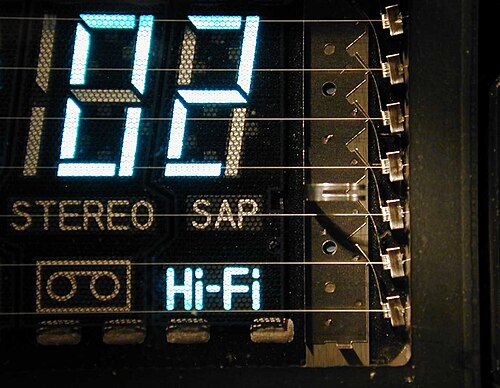

صورة مقرّبة لمحرك التردد المتغير تُبرز الخيوط المتعددة المشدودة بواسطة نوابض الصفائح المعدنية على يمين الصورة
شاشة عرض فلورية مفرغة من قرص مضغوط ونظام صوتي عالي الدقة مزدوج الكاسيت . جميع الأجزاء مرئية بفضل الإضاءة الخارجية بالأشعة فوق البنفسجية.

شاشة العرض الفلورية الفراغية ( VFD ) هي جهاز عرض كان يستخدم بشكل شائع في المعدات الإلكترونية الاستهلاكية مثل مسجلات أشرطة الفيديو وأجهزة راديو السيارات وأفران الميكروويف .

يعمل جهاز العرض الفلورية المتغيرة (VFD) على مبدأ التألق الكاثودي ، وهو مشابه تقريبًا لأنبوب أشعة الكاثود ، ولكنه يعمل بفولتيات أقل بكثير. يحتوي كل أنبوب في جهاز العرض الفلورية المتغيرة على مصعد كربوني مطلي بالفوسفور يتعرض لقصف الإلكترونات المنبعثة من فتيل الكاثود . [ 1 ] [ 2 ] كل أنبوب في جهاز العرض الفلورية المتغيرة هو أنبوب تفريغ ثلاثي لأنه يحتوي أيضًا على شبكة تحكم. [ 3 ]

على عكس شاشات الكريستال السائل (LCD)، تُصدر شاشات العرض الفلورية المتغيرة (VFD) ضوءًا ساطعًا جدًا بتباين عالٍ، ويمكنها دعم عناصر عرض بألوان متنوعة. تتراوح قيم الإضاءة القياسية لشاشات VFD حول 640 شمعة/م² ، بينما تعمل شاشات VFD عالية السطوع عند 4000  شمعة/م² ، وتصل الوحدات التجريبية إلى 35000  شمعة/م² اعتمادًا على جهد التشغيل وتوقيته. [ 3 ] يؤثر اختيار اللون (الذي يحدد طبيعة الفوسفور) وسطوع الشاشة بشكل كبير على عمر الأنابيب، والذي يتراوح من 1500 ساعة لشاشة VFD حمراء زاهية إلى 30000 ساعة للشاشات الخضراء الأكثر شيوعًا. [ 3 ] كان الكادميوم يُستخدم بشكل شائع في مواد الفوسفور الخاصة بشاشات العرض الفلورية في الماضي، ولكن شاشات العرض الفلورية الحالية المتوافقة مع توجيهات RoHS قد استغنت عن هذا المعدن في تركيبها، وتستخدم بدلاً منه مواد فوسفورية تتكون من مصفوفة من المعادن القلوية الترابية وكميات ضئيلة جدًا من معادن المجموعة الثالثة، مُطعّمة بكميات ضئيلة جدًا من المعادن الأرضية النادرة. [ 4 ]

يمكن لشاشات العرض الفلورية المتغيرة (VFDs) عرض الأرقام المكونة من سبعة أجزاء ، أو الأحرف والأرقام متعددة الأجزاء، أو يمكن تصنيعها بتقنية المصفوفة النقطية لعرض مختلف الأحرف والأرقام والرموز. عمليًا، لا توجد قيود تُذكر على شكل الصورة التي يمكن عرضها، إذ يعتمد ذلك كليًا على شكل الفوسفور الموجود على المصعد (أو المصاعد).

كان أول جهاز عرض فلوري متغير (VFD) هو جهاز DM160 أحادي المؤشر من إنتاج شركة فيليبس عام 1959. [ 5 ] أما أول جهاز عرض فلوري متغير متعدد الأجزاء فكان جهازًا يابانيًا أحادي الرقم مكونًا من سبعة أجزاء، من إنتاج شركة إيسي للإلكترونيات عام 1967. [ 6 ] أصبحت هذه الشاشات شائعة في الآلات الحاسبة وغيرها من الأجهزة الإلكترونية الاستهلاكية. [ 7 ] وفي أواخر ثمانينيات القرن العشرين، بلغ إنتاجها مئات الملايين من الوحدات سنويًا. [ 8 ]

تصميم

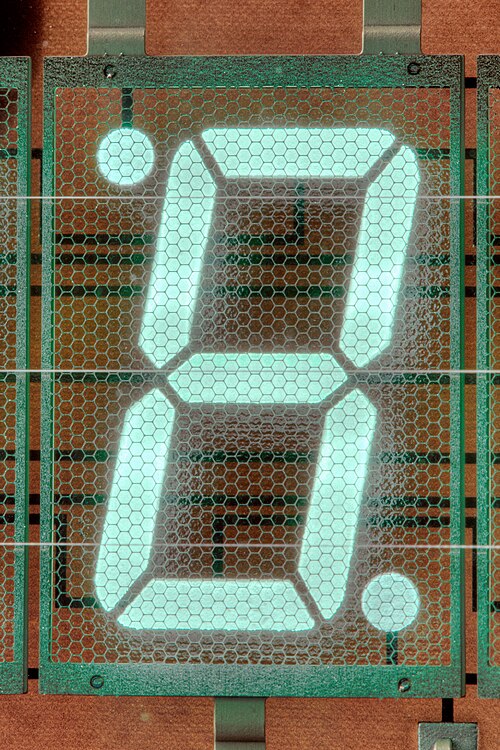

صورة مكبرة لرقم شاشة عرض فلورية متغيرة بثلاثة أسلاك أفقية من التنجستن وشبكة تحكم

يتكون الجهاز من مهبط ساخن ( خيوط )، وشبكات، ومصاعد ( مادة فسفورية ) مغلفة بغلاف زجاجي تحت ظروف فراغ عالية . يتكون المهبط من أسلاك دقيقة من التنجستن ، مطلية بأكاسيد فلزات قلوية ترابية (الباريوم، [ 2 ] والسترونتيوم، وأكاسيد الكالسيوم [ 9 ] [ 10 ] )، والتي تُصدر إلكترونات عند تسخينها إلى 650 درجة مئوية [ 2 ] بواسطة تيار كهربائي. يتم التحكم في هذه الإلكترونات ونشرها بواسطة الشبكات (المصنوعة باستخدام التصنيع الكيميائي الضوئي )، والمصنوعة من الفولاذ المقاوم للصدأ الرقيق (بسماكة 50 ميكرون). [ 2 ] إذا اصطدمت الإلكترونات بألواح المصعد المطلية بالفسفور، فإنها تتألق ، مُصدرةً ضوءًا. على عكس المهابط البرتقالية المتوهجة في أنابيب التفريغ التقليدية، فإن مهابط VFD تُعد باعثات فعالة عند درجات حرارة أقل بكثير، وبالتالي فهي غير مرئية عمليًا. [ 11 ] يتكون المصعد من صفيحة زجاجية ذات مسارات موصلة كهربائيًا (يرتبط كل مسار بجزء مؤشر واحد)، مطلية بمادة عازلة، ثم تُحفر جزئيًا لإنشاء ثقوب تُملأ بمادة موصلة مثل الجرافيت ، والمطلية بدورها بمادة فسفورية. ينقل هذا الطاقة من المسار إلى الجزء. ويحدد شكل المادة الفسفورية شكل أجزاء شاشة العرض الفلورية المتغيرة. تُعد مادة أكسيد الزنك المُنشط بالنحاس والمُطعّم بالزنك أكثر المواد الفسفورية استخدامًا ، [ 2 ] والتي تُصدر ضوءًا بطول موجي ذروي يبلغ 505 نانومتر.

يُصنع سلك الكاثود الذي تُطبّق عليه الأكاسيد من التنجستن أو سبيكة الروثينيوم والتنجستن. ولأن الأكاسيد الموجودة في الكاثودات غير مستقرة في الهواء، تُطبّق على الكاثود على شكل كربونات. تُجمّع الكاثودات في جهاز VFD، وتُسخّن بتمرير تيار كهربائي عبرها داخل فراغ جهاز VFD لتحويل الكربونات إلى أكاسيد. [ 2 ] [ 10 ]

مبدأ التشغيل مماثل لمبدأ صمام ثلاثي الأقطاب المفرغ . لا يمكن للإلكترونات الوصول إلى عنصر لوحة معين (وإضاءته) إلا إذا كان كل من الشبكة واللوحة عند جهد موجب بالنسبة للكاثود. [ 12 ] يسمح هذا بتنظيم الشاشات كشاشات متعددة الإرسال حيث تشكل الشبكات واللوحات المتعددة مصفوفة، مما يقلل عدد دبابيس الإشارة المطلوبة. في مثال شاشة جهاز الفيديو الموضح على اليمين، رُتبت الشبكات بحيث يُضاء رقم واحد فقط في كل مرة. جميع اللوحات المتشابهة في جميع الأرقام (على سبيل المثال، جميع اللوحات السفلية اليسرى في جميع الأرقام) موصولة على التوازي. يقوم المعالج الدقيق الذي يُشغل الشاشة، واحدًا تلو الآخر، بتمكين رقم عن طريق وضع جهد موجب على شبكة ذلك الرقم ثم وضع جهد موجب على اللوحات المناسبة. تتدفق الإلكترونات عبر شبكة ذلك الرقم وتصطدم باللوحات ذات الجهد الموجب. يقوم المعالج الدقيق بتكرار إضاءة الأرقام بهذه الطريقة بمعدل عالٍ بما يكفي لخلق وهم توهج جميع الأرقام في وقت واحد من خلال استمرار الرؤية .

تُرتّب المؤشرات الإضافية (في مثالنا، "VCR" و"Hi-Fi" و"STEREO" و"SAP" وما إلى ذلك) كما لو كانت أجزاءً من رقم إضافي أو رقمين إضافيين أو أجزاء إضافية من الأرقام الموجودة، ويتم مسحها ضوئيًا باستخدام نفس استراتيجية تعدد الإرسال المستخدمة للأرقام الحقيقية. قد تستخدم بعض هذه المؤشرات الإضافية مادة فسفورية تُصدر لونًا مختلفًا من الضوء، كاللون البرتقالي على سبيل المثال.

يحتوي الضوء المنبعث من معظم شاشات العرض الفلورية المتغيرة (VFDs) على ألوان متعددة، ويمكن ترشيحه غالبًا لتعزيز تشبع الألوان، مما يوفر لونًا أخضر داكنًا أو أزرق داكنًا، حسب رغبة مصممي المنتج. تختلف الفوسفورات المستخدمة في شاشات العرض الفلورية المتغيرة عن تلك المستخدمة في شاشات أشعة الكاثود، إذ يجب أن تُصدر سطوعًا مقبولًا باستخدام حوالي 50 فولت فقط من طاقة الإلكترون، مقارنةً بآلاف الفولتات في شاشات أشعة الكاثود. [ 13 ] عادةً ما تكون الطبقة العازلة في شاشة العرض الفلورية المتغيرة سوداء، ولكن يمكن إزالتها أو جعلها شفافة لجعل الشاشة شفافة. تتوفر شاشات العرض الفلورية المتغيرة المعدلة (AMVFD) التي تتضمن دائرة متكاملة للتحكم في التشغيل للتطبيقات التي تتطلب سطوعًا عاليًا للصورة وعددًا أكبر من البكسلات. يمكن تكديس الفوسفورات ذات الألوان المختلفة فوق بعضها البعض لتحقيق تدرجات لونية ومجموعات ألوان متنوعة. تتضمن شاشات العرض الفلورية المتغيرة الهجينة كلاً من أجزاء العرض الثابتة وشاشة عرض فلورية متغيرة رسومية في نفس الوحدة. قد تحتوي شاشات العرض الفلورية المتغيرة (VFDs) على أجزاء عرض وشبكات ودوائر إلكترونية ذات صلة على لوحتيها الزجاجيتين الأمامية والخلفية، باستخدام مهبط مركزي لكلا اللوحتين، مما يسمح بزيادة كثافة الأجزاء. كما يمكن وضع الأجزاء حصريًا على الجهة الأمامية بدلًا من الخلفية، مما يحسن زوايا الرؤية والسطوع. [ 14 ] [ 15 ] [ 16 ] [ 17 ] [ 18 ] [ 19 ] [ 20 ] [ 21 ] [ 22 ]

يستخدم

إلى جانب سطوعها، تتميز شاشات العرض الفلورية المتغيرة (VFDs) بمتانتها وانخفاض تكلفتها وسهولة تهيئتها لعرض مجموعة واسعة من الرسائل المخصصة. وعلى عكس شاشات الكريستال السائل (LCDs)، لا تتقيد شاشات VFDs بزمن استجابة إعادة ترتيب البلورات السائلة، وبالتالي فهي قادرة على العمل بكفاءة في درجات الحرارة المنخفضة، حتى تحت الصفر، مما يجعلها مثالية للأجهزة الخارجية في المناطق الباردة. في البداية، كان العيب الرئيسي لهذه الشاشات هو استهلاكها طاقة أكبر بكثير (0.2 واط ) من شاشة LCD بسيطة. وقد اعتُبر هذا عيبًا كبيرًا للأجهزة التي تعمل بالبطاريات مثل الآلات الحاسبة، لذا اقتصر استخدام شاشات VFDs في النهاية على الأجهزة التي تعمل بتيار متردد أو بطاريات قابلة للشحن عالية الأداء.

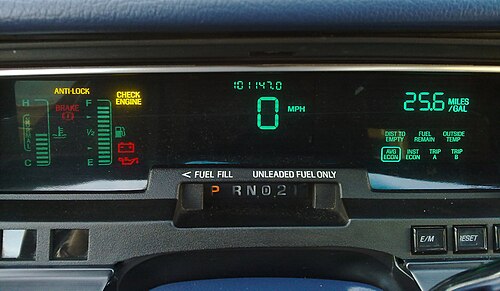

لوحة عدادات رقمية في سيارة ميركوري جراند ماركيز موديل 1992

خلال ثمانينيات القرن الماضي، بدأ استخدام هذه الشاشة في السيارات، لا سيما في السيارات التي كانت تجري تجارب على الشاشات الرقمية لعدادات السرعة والمسافة. ومن الأمثلة الجيدة على ذلك سيارات سوبارو الفاخرة التي صُنعت في أوائل الثمانينيات (والتي يُطلق عليها عشاق سوبارو اسم " لوحة القيادة الرقمية "). يُعد سطوع شاشات VFD مثاليًا للاستخدام في السيارات. استخدمت سيارتا رينو إسباس Mk4 وسينيك Mk2 شاشات VFD لعرض جميع وظائف لوحة القيادة، بما في ذلك الراديو وشاشة الرسائل المتعددة. تتميز هذه الشاشات بسطوع كافٍ للقراءة تحت أشعة الشمس المباشرة، كما يمكن خفض سطوعها للاستخدام الليلي. تستخدم هذه الشاشة أربعة ألوان: الأزرق/الأخضر المعتاد، بالإضافة إلى الأزرق الداكن والأحمر والأصفر/البرتقالي.

استُخدمت هذه التقنية أيضًا من عام 1979 وحتى منتصف الثمانينيات في وحدات ألعاب الفيديو الإلكترونية المحمولة . تميزت هذه الألعاب بشاشات ساطعة وواضحة، إلا أن حجم أكبر أنابيب التفريغ التي أمكن تصنيعها بتكلفة منخفضة أبقى حجم الشاشات صغيرًا نسبيًا، مما استلزم في كثير من الأحيان استخدام عدسات فريسنل المكبرة . وبينما احتوت الألعاب اللاحقة على شاشات متعددة الألوان متطورة، حققت الألعاب المبكرة تأثيرات الألوان باستخدام مرشحات شفافة لتغيير لون الضوء (الأزرق الفاتح عادةً) المنبعث من الفوسفور. ساهم استهلاك الطاقة العالي وتكلفة التصنيع المرتفعة في تراجع استخدام شاشات الفلورسنت المتغيرة (VFD) كشاشات لألعاب الفيديو. إذ أمكن تصنيع ألعاب شاشات الكريستال السائل (LCD) بجزء بسيط من السعر، ولم تكن تتطلب تغيير البطاريات (أو محولات التيار المتردد) بشكل متكرر، وكانت أكثر قابلية للحمل. منذ أواخر التسعينيات، أصبحت شاشات الكريستال السائل ذات المصفوفة النشطة الملونة بإضاءة خلفية قادرة على إعادة إنتاج صور عشوائية بأي لون بتكلفة منخفضة، وهو ما يمثل ميزة واضحة على شاشات الفلورسنت المتغيرة ذات الألوان والأحرف الثابتة. يُعد هذا أحد الأسباب الرئيسية لانخفاض شعبية شاشات الفلورسنت المتغيرة، على الرغم من استمرار تصنيعها. لا تزال العديد من مشغلات أقراص DVD منخفضة التكلفة مزودة بشاشات عرض فلورية.

منذ منتصف الثمانينيات فصاعدًا، تم استخدام شاشات VFD للتطبيقات التي تتطلب شاشات أصغر ذات مواصفات سطوع عالية، على الرغم من أن اعتماد الثنائيات العضوية الباعثة للضوء (OLEDs) عالية السطوع يدفع شاشات VFD خارج هذه الأسواق.

كانت شاشات الفلورسنت الفراغية تستخدم بشكل شائع كمؤشرات للطوابق في المصاعد من قبل شركة أوتيس للمصاعد في جميع أنحاء العالم وشركة مونتغمري للمصاعد في أمريكا الشمالية (الأولى من أوائل الثمانينيات إلى أواخر العقد الأول من القرن الحادي والعشرين على شكل شاشات خضراء مكونة من 16 جزءًا (عادةً اثنتين) ، والأخيرة من منتصف الثمانينيات إلى أوائل العقد الأول من القرن الحادي والعشرين على شكل شاشات مصفوفة نقطية خضراء أو زرقاء 10 × 14 (عادةً 3) ، واحدة للسهم والاثنتان الأخريان للأرقام).

إضافةً إلى شاشات العرض الفلورية الثابتة الشائعة الاستخدام، يتوفر نوع رسومي يتكون من مصفوفة من وحدات البكسل القابلة للعنونة بشكل فردي. توفر هذه الشاشات الأكثر تطوراً مرونةً في عرض صور متنوعة، وقد تظل خياراً مناسباً لبعض أنواع الأجهزة الاستهلاكية.

يمكن استخدام تقنية تعدد الإرسال في شاشات العرض الفلورية المتغيرة لتقليل عدد التوصيلات اللازمة لتشغيل الشاشة. [ 2 ]

يُستخدم كمضخم صوت

قام العديد من هواة الراديو بتجارب حول إمكانية استخدام محولات التردد المتغيرة (VFDs) كمضخمات ثلاثية . [ 23 ] [ 24 ] [ 25 ] في عام 2015، أصدرت شركة Korg جهاز Nutube ، وهو مُكوّن مُضخّم صوت تناظري يعتمد على تقنية VFD. يُستخدم Nutube في تطبيقات مثل مضخمات الغيتار من Vox [ 26 ] ومضخم سماعات الرأس Apex Sangaku. [ 27 ] يُباع Nutube من قِبل Korg ولكنه يُصنع من قِبل Noritake Itron. [ 28 ]

يختفي

يُعدّ التلاشي مشكلة شائعة في شاشات العرض ذات التردد المتغير (VFD). ينخفض ​​ناتج الضوء بمرور الوقت نتيجةً لانخفاض الانبعاث الضوئي وتراجع كفاءة الفوسفور. وتعتمد سرعة هذا الانخفاض ومداه على تصميم شاشة العرض وطريقة تشغيلها. في بعض الأجهزة، قد يؤدي فقدان ناتج شاشة العرض إلى توقفها عن العمل. يمكن إبطاء التلاشي باستخدام شريحة تشغيل الشاشة لخفض الفولتية اللازمة لتشغيل شاشة العرض. كما قد يحدث التلاشي نتيجةً لتبخر الكاثود وتلوثه. وتُعدّ الفوسفورات التي تحتوي على الكبريت أكثر عرضةً للتلاشي. [ 2 ]

يمكن عادةً استعادة الإضاءة برفع جهد الفتيل. يمكن لزيادة الجهد بنسبة 33% تصحيح التلاشي المتوسط، وبنسبة 66% تصحيح التلاشي الشديد. قد يجعل هذا الفتيل مرئيًا أثناء الاستخدام، مع العلم أن مرشح VFD الأخضر-الأزرق المعتاد يساعد في تقليل أي ضوء أحمر أو برتقالي ينبعث من الفتيل.

تاريخ

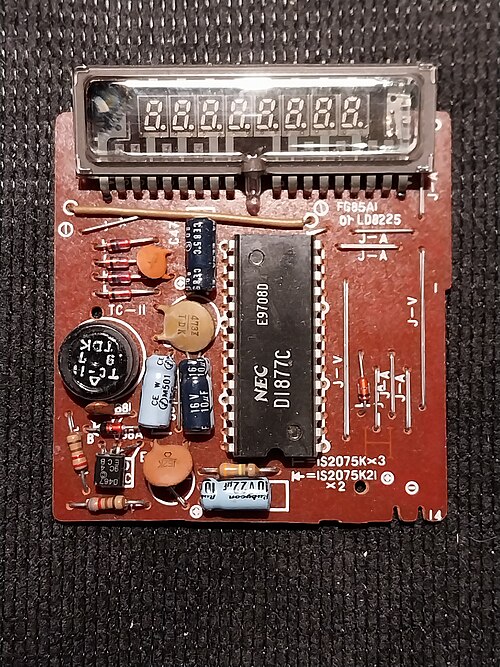

لوحة دوائر مطبوعة مزودة بشاشة عرض VFD من آلة حاسبة Casio M-1، تم إنتاجها بين عامي 1976 و 1986 [ 29 ]

من بين تقنيات العرض الثلاث الشائعة - شاشات الفلورسنت المتغيرة (VFD) وشاشات الكريستال السائل (LCD) وشاشات LED - كانت شاشات الفلورسنت المتغيرة أول ما تم تطويره. استُخدمت شاشات الفلورسنت المتغيرة وشاشات LED في الآلات الحاسبة المحمولة الأولى. شكلت شاشات LED بديلاً لشاشات الفلورسنت المتغيرة في هذا الاستخدام نظرًا لمتطلبات الطاقة الأبسط، حيث لم تكن تتطلب الفولتية العالية. تباين اختيار تقنية العرض تبعًا للقرارات التجارية للشركات المصنعة، حيث تخلت شركات مثل كاسيو وكانون وشارب عن شاشات LED لصالح شاشات الفلورسنت المتغيرة وشاشات الكريستال السائل المبكرة، بينما استمرت شركتا تكساس إنسترومنتس وهيوليت باكارد، وهما من مصنعي شاشات LED، في استخدام تقنية LED لفترة أطول. لاحقًا، بمجرد أن ترسخت تقنية شاشات الكريستال السائل، حلت محل شاشات LED وشاشات الفلورسنت المتغيرة في الآلات الحاسبة المحمولة، موفرةً متطلبات طاقة أقل وتكلفة أقل. في الآونة الأخيرة، خارج القطاع التعليمي، حلت تطبيقات الآلات الحاسبة على الهواتف المحمولة محل الآلات الحاسبة الجيبية بالنسبة للكثيرين، وهناك تطور من شاشات الكريستال السائل ذات الإضاءة الخلفية LED إلى شاشات LED كاملة في شكل شاشات الصمام الثنائي العضوي الباعث للضوء (OLED).

كان أول جهاز عرض فلوري متغير (VFD) هو جهاز DM160 أحادي المؤشر من إنتاج شركة فيليبس عام 1959. كان من السهل تشغيله بواسطة الترانزستورات، لذا وُجّه نحو تطبيقات الحاسوب لسهولة تشغيله مقارنةً بمصابيح النيون وعمره الطويل مقارنةً بالمصباح الكهربائي. أما شاشة العرض اليابانية أحادية الرقم ذات السبعة أجزاء، التي طُرحت عام 1967، فكانت من حيث الأنود أقرب إلى شاشة فيليبس DM70/DM71 "العين السحرية"، حيث أن DM160 مزود بأنود سلكي حلزوني. بفضل شاشة العرض الفلورية المتغيرة اليابانية ذات السبعة أجزاء، لم تكن هناك حاجة لدفع رسوم براءات اختراع على شاشات الآلات الحاسبة المكتبية، كما كان الحال عند استخدام أنابيب نيكسي أو أرقام نيون بانابلكس أو شاشات LED في الآلات الحاسبة الجيبية. في المملكة المتحدة، تولت شركة مولارد (التي كانت مملوكة بالكامل تقريبًا لشركة فيليبس حتى قبل الحرب العالمية الثانية) تصنيع وتسويق تصاميم فيليبس.

أنبوب VFD السوفيتي IV-15 مشابه جدًا لأنبوب DM160. يمكن استخدام أنابيب DM160 وDM70/DM71 وIV-15 السوفيتية (مثل لوحة VFD) كصمامات ثلاثية . وبذلك، يُعد DM160 أصغر أنبوب VFD وأصغر صمام ثلاثي. أما أنبوب IV-15 فيختلف شكله قليلًا (انظر صورة DM160 وIV-15 للمقارنة).
