الطباعة رباعية الأبعاد

تستخدم الطباعة رباعية الأبعاد ( الطباعة رباعية الأبعاد ؛ والمعروفة أيضًا باسم الطباعة الحيوية رباعية الأبعاد ، أو الأوريجامي النشط ، أو أنظمة تحويل الشكل ) نفس تقنيات الطباعة ثلاثية الأبعاد من خلال الترسيب المبرمج بواسطة الكمبيوتر للمواد في طبقات متتالية لإنشاء كائن ثلاثي الأبعاد . ومع ذلك، في الطباعة رباعية الأبعاد، يكون الشكل ثلاثي الأبعاد الناتج قادرًا على التحول إلى أشكال مختلفة استجابةً للمحفزات البيئية، حيث يكون البعد الرابع هو تغيير الشكل المعتمد على الوقت بعد الطباعة. ^[1]^[2]^[3] وبالتالي فهي نوع من المواد القابلة للبرمجة ، حيث يتفاعل المنتج المطبوع بعد عملية التصنيع مع المعلمات داخل البيئة (الرطوبة ودرجة الحرارة والجهد وما إلى ذلك) ويغير شكله وفقًا لذلك. ^[4]^[5]^[6]

تقنيات الطباعة

الطباعة الضوئية ثلاثية الأبعاد هي تقنية طباعة ثلاثية الأبعاد تستخدم البلمرة الضوئية لربط الركيزة التي تم وضعها طبقة فوق طبقة، مما يؤدي إلى إنشاء شبكة بوليمرية. وعلى عكس النمذجة بالترسيب المندمج، حيث تتصلب المادة المبثوقة على الفور لتكوين طبقات، فإن الطباعة رباعية الأبعاد تعتمد بشكل أساسي على الطباعة الضوئية، حيث يتم في معظم الحالات استخدام الضوء فوق البنفسجي لعلاج المواد الطبقية بعد اكتمال عملية الطباعة. ^{[7] تعد} التباينات أمرًا حيويًا في هندسة اتجاه وحجم التحولات في ظل ظروف معينة، من خلال ترتيب المواد الدقيقة بطريقة تجعل هناك اتجاهية مدمجة للطباعة النهائية. ^[8]^[9]

هندسة الألياف

تستخدم معظم أنظمة الطباعة رباعية الأبعاد شبكة من الألياف التي تختلف في الحجم وخصائص المواد. يمكن تصميم المكونات المطبوعة رباعية الأبعاد على نطاق واسع وكذلك على نطاق صغير. يتم تحقيق التصميم على نطاق صغير من خلال محاكاة جزيئية/ألياف معقدة تقترب من خصائص المواد المجمعة لجميع المواد المستخدمة في العينة. يرتبط حجم وشكل ومعامل المرونة ونمط الاتصال لهذه الكتل الأساسية للمواد بشكل التشوه تحت تنشيط التحفيز. ^[4]^[10]

البوليمرات المتفاعلة مع الماء/الهلاميات المائية

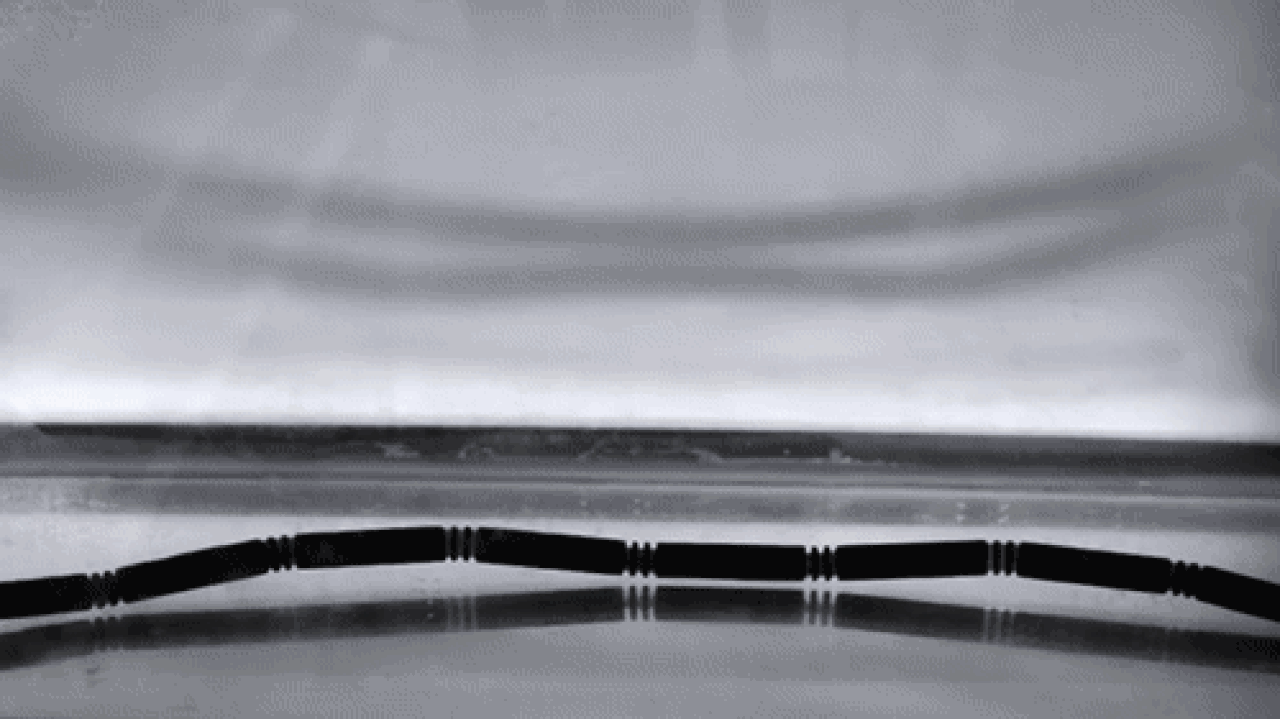

سكايلار تيبيتس هو مدير مختبر التجميع الذاتي في معهد ماساتشوستس للتكنولوجيا ، وعمل مع مجموعة مواد ستراتاسيس لإنتاج بوليمر مركب يتكون من عناصر شديدة المحبة للماء وعناصر غير نشطة شديدة الصلابة. سمحت الخصائص الفريدة لهذين العنصرين المختلفين بتضخم يصل إلى 150% لأجزاء معينة من السلسلة المطبوعة في الماء، بينما وضعت العناصر الصلبة قيودًا على البنية والزاوية للسلسلة المحولة. لقد أنتجوا سلسلة من شأنها أن تكتب "MIT" عند غمرها في الماء، وسلسلة أخرى من شأنها أن تتحول إلى مكعب إطار سلكي عند تعرضها لنفس الظروف. ^[1]

مركبات السليلوز

استكشف ثيل وآخرون إمكانيات مادة تعتمد على السليلوز يمكن أن تستجيب للرطوبة المنخفضة. لقد طوروا فيلمًا ثنائي الطبقة باستخدام إسترات ستيرويل السليلوز بدرجات استبدال مختلفة على كلا الجانبين. كان لدى أحد الإسترين درجة استبدال 0.3 ( محب للماء بدرجة عالية ) وكان لدى الآخر درجة استبدال 3 ( كاره للماء بدرجة عالية ). عندما تم تبريد العينة من 50 درجة مئوية إلى 22 درجة مئوية، وزادت الرطوبة النسبية من 5.9٪ إلى 35٪، تقلص الجانب الكاره للماء وتضخم الجانب المحب للماء، مما تسبب في لف العينة بإحكام. هذه العملية قابلة للعكس، حيث تسبب عكس تغيرات درجة الحرارة والرطوبة في فك العينة مرة أخرى. ^[8]

سمح فهم التورم المتباين الخواص ورسم خريطة محاذاة الألياف المطبوعة لـ A. Sydney Gladman et al . بمحاكاة السلوك الفطري للنباتات. تستجيب الفروع والسيقان والأوراق الزهرية والزهور للمحفزات البيئية مثل الرطوبة والضوء واللمس من خلال تغيير التورُّم الداخلي لجدران خلاياها وتركيب أنسجتها. ^[11] واستنادًا إلى هذا، طور الفريق بنية هيدروجيل مركبة ذات سلوك تورم متباين الخواص محليًا يحاكي بنية جدار الخلية النموذجي. تتحد ألياف السليلوز أثناء عملية الطباعة في ألياف دقيقة ذات نسبة عرض إلى ارتفاع عالية (~100) ومعامل مرونة على مقياس 100 جيجاباسكال. يتم تضمين هذه الألياف الدقيقة في مصفوفة أكريلاميد ناعمة للهيكل.

الحبر اللزج المرن المستخدم لطباعة مركب الهيدروجيل هذا هو محلول مائي من N,N-dimethylacrylamide، والطين النانوي، وأوكسيديز الجلوكوز، والجلوكوز، والسليلوز النانوي. والطين النانوي هو مساعد ريولوجي يحسن تدفق السائل، ويمنع الجلوكوز تثبيط الأكسجين عندما يتم معالجة المادة بالضوء فوق البنفسجي. من خلال تجربة هذا الحبر، ابتكر الفريق نموذجًا نظريًا لمسار الطباعة الذي يملي اتجاه ألياف السليلوز، حيث تكون الطبقة السفلية للطباعة موازية للمحور السيني ويتم تدوير الطبقة العلوية للطباعة عكس اتجاه عقارب الساعة بزاوية θ. يعتمد انحناء العينة على وحدات المرونة ونسب التورم ونسب سمك الطبقة وسمك الطبقة الثنائية. وبالتالي، فإن النماذج المعدلة التي تصف متوسط الانحناء والانحناء الغاوسي هي، على التوالي،

$H=c_{1}{\frac {\alpha _{\parallel }-\alpha _{\perp }}{h}}{\frac {\sin ^{2}(\theta )}{c_{2}-c_{3}\cos(2\theta )+m_{4}\cos(4\theta )}}$

و

$K=-c_{4}{\frac {\alpha _{\parallel }-\alpha _{\perp })^{2}}{h^{2}}}{\frac {\sin ^{2}(\theta )}{c_{5}-c_{6}\cos(2\theta )+m_{4}\cos(4\theta )}}$

وجد جلادمان وآخرون أنه عندما تقترب θ من 0 درجة، يقترب الانحناء من معادلة تيموشينكو الكلاسيكية ويؤدي بشكل مشابه لشريط ثنائي المعدن . ولكن عندما تقترب θ من 90 درجة، يتحول الانحناء إلى شكل سرج. ومن خلال فهم هذا، يمكن للفريق التحكم بعناية في تأثيرات التباين وكسر خطوط التناظر لإنشاء حلزونات ومقاطع متجعدة وأكثر من ذلك. ^[9]

البوليمرات/الهلاميات المائية المتفاعلة حراريا

بولي (N-إيزوبروبيل أكريلاميد) ، أو pNIPAM ، هو مادة تستجيب للحرارة تُستخدم بشكل شائع. يصبح هلام الهيدروجيل من pNIPAM محبًا للماء ومنتفخًا في محلول مائي بدرجة حرارة 32 درجة مئوية، وهي درجة حرارة المحلول الحرجة المنخفضة. تبدأ درجات الحرارة فوق ذلك في تجفيف الهيدروجيل وتسبب انكماشه، وبالتالي تحقيق تحول الشكل. تُظهر الهلاميات المائية المكونة من pNIPAM وبعض البوليمرات الأخرى، مثل أكريلات 4-هيدروكسي بوتيل (4HBA)، قابلية عكسية قوية، حيث لا يحدث تشوه في الشكل حتى بعد 10 دورات من تغيير الشكل. ^[8]^[12] ابتكر شانون إي. باكاريتش وآخرون نوعًا جديدًا من حبر الطباعة رباعية الأبعاد يتكون من هلاميات مائية متشابكة تساهميًا أيونيًا لها بنية مماثلة للهلاميات المائية القياسية ذات الشبكة المزدوجة. ترتبط شبكة البوليمر الأولى بشكل متبادل مع كاتيونات معدنية، بينما ترتبط الشبكة الثانية بشكل متبادل بروابط تساهمية. يتم بعد ذلك إقران هذا الهيدروجيل بشبكة pNIPAM للتصلب والتشغيل الحراري. في الاختبارات المعملية، أظهر هذا الهلام استعادة للشكل بنسبة 41٪ -49٪ عندما ارتفعت درجة الحرارة بمقدار 20-60 درجة مئوية (68-140 درجة فهرنهايت)، ثم تم استعادته إلى 20 درجة مئوية. تم تصميم صمام ذكي للتحكم في السوائل مطبوع من هذه المادة ليغلق عند ملامسة الماء الساخن ويفتح عند ملامسة الماء البارد. بقي الصمام مفتوحًا بنجاح في الماء البارد وقلل معدل تدفق الماء الساخن بنسبة 99٪. هذا النوع الجديد من الهيدروجيل المطبوع بتقنية 4D أكثر متانة ميكانيكيًا من الهلاميات المائية الأخرى التي تعمل حرارياً ويظهر إمكانات في تطبيقات مثل الهياكل ذاتية التجميع والتكنولوجيا الطبية والروبوتات الناعمة وتكنولوجيا الاستشعار. ^[13]

البوليمرات الرقمية ذات الذاكرة الشكلية

تستطيع البوليمرات ذات الذاكرة الشكلية استعادة شكلها الأصلي من شكل مشوه في ظل ظروف معينة، مثل التعرض لدرجة حرارة لفترة زمنية. اعتمادًا على البوليمر، قد يكون هناك مجموعة متنوعة من التكوينات التي قد تتخذها المادة في عدد من ظروف درجة الحرارة. تستخدم البوليمرات ذات الذاكرة الشكلية الرقمية تقنية الطباعة ثلاثية الأبعاد لتصميم دقيق لموضع وهندسة ونسب الخلط والتصلب للبوليمرات ذات الذاكرة الشكلية ذات الخصائص المختلفة، مثل درجات حرارة انتقال الزجاج أو انتقال ذوبان البلورة. ^[14] استخدم Yiqi Mao et al . هذا لإنشاء سلسلة من مفصلات البوليمرات ذات الذاكرة الشكلية الرقمية التي لها سلوكيات حرارية ميكانيكية مختلفة محددة وسلوكيات ذاكرة الشكل، والتي يتم تطعيمها على مواد صلبة غير نشطة. وبالتالي، تمكن الفريق من تطوير عينة قابلة للطي ذاتيًا يمكن أن تطوى دون التدخل في نفسها، وحتى تتشابك لإنشاء هيكل أكثر قوة. يتضمن أحد المشاريع صندوقًا قابلًا للطي ذاتيًا على غرار صندوق بريد USPS. ^[15]

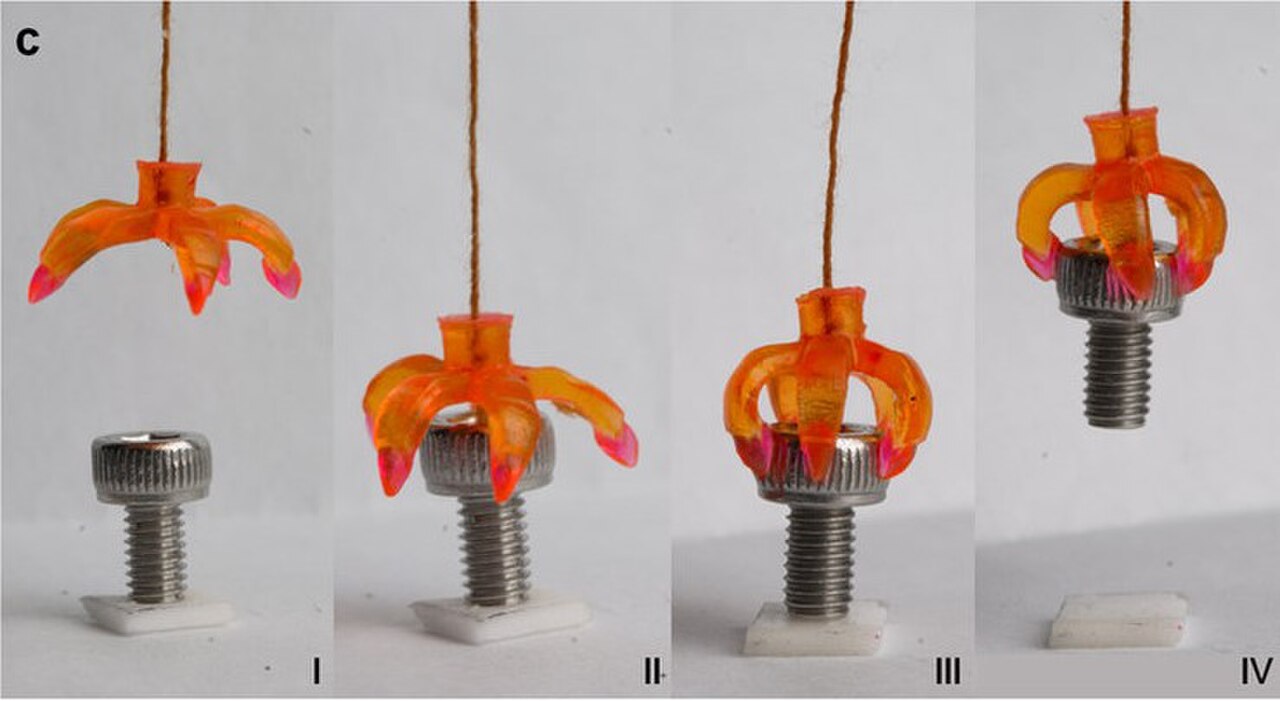

قام Qi Ge وآخرون بتصميم قواطع مطاطية رقمية تعتمد على مكونات ذات وحدات مطاطية مختلفة ودرجات حرارة انتقال زجاجية مع إجهادات فشل عالية للغاية تصل إلى 300% أكبر من المواد القابلة للطباعة الموجودة. سمح لهم هذا بإنشاء أداة إمساك متعددة المواد يمكنها الإمساك بجسم وإطلاقه وفقًا لمدخلات درجة الحرارة. تم صنع المفاصل السميكة من قواطع مطاطية من أجل المتانة، في حين يمكن تصميم أطراف القواطع الدقيقة بشكل منفصل لاستيعاب اتصال آمن للجسم المراد نقله. ^[7]

الاسترخاء من التوتر

إن استرخاء الضغط في الطباعة رباعية الأبعاد هي عملية يتم فيها إنشاء مجموعة من المواد تحت ضغط يتم "تخزينها" داخل المادة. يمكن إطلاق هذا الضغط لاحقًا، مما يتسبب في تغيير شكل المادة بشكل عام. ^[16]

البوليمرات الحرارية التفاعلية مع الضوء

يمكن وصف هذا النوع من التشغيل البوليمري بأنه استرخاء إجهادي ناتج عن الضوء .

تستفيد هذه التقنية من ثني البوليمر الناتج عن درجات الحرارة العالية من خلال تعريض طبقات الثني المطلوبة لشرائط مركزة من الضوء الشديد. تتم طباعة طبقات الثني هذه في حالة من الإجهاد ولكنها لا تتشوه حتى تتعرض للضوء. العامل النشط الذي يحفز الانحناء في المادة هو الحرارة المنقولة بواسطة الضوء الشديد. المادة نفسها مصنوعة من بوليمرات كيميائية تتفاعل مع الضوء. تستخدم هذه المركبات مزيجًا من البوليمرات ممزوجًا بمبادر ضوئي لإنشاء بوليمر مترابط تساهمي غير متبلور. يتم تشكيل هذه المادة على شكل صفائح وتحميلها تحت شد عمودي على طية الانحناء المطلوبة.

ثم يتم تعريض المادة لطول موجي محدد من الضوء، ومع استهلاك المبادر الضوئي فإنه يقوم ببلمرة الخليط المتبقي، مما يؤدي إلى استرخاء الإجهاد الناتج عن الضوء. يمكن التحكم في جزء المادة المعرض للضوء باستخدام قوالب لإنشاء أنماط انحناء محددة. من الممكن أيضًا تشغيل تكرارات متعددة لهذه العملية باستخدام نفس عينة المادة مع ظروف تحميل مختلفة أو أقنعة قوالب لكل تكرار. سيعتمد الشكل النهائي على الترتيب والشكل الناتج عن كل تكرار. ^[16]

التطبيقات الحالية

التطورات في التطبيقات الطبية الحيوية

قام فريق البحث التابع للدكتورة لي جيه جريس تشانغ في جامعة جورج واشنطن ^[17] بإنشاء نوع جديد من الراتينج السائل القابل للطباعة ثلاثية الأبعاد والمعالج بالصور . يتكون هذا الراتينج من مركب أكريلات إيبوكسيد زيت فول الصويا المتجدد والذي يتوافق حيويًا أيضًا. يضاف هذا الراتينج إلى المجموعة الصغيرة من الراتنجات القابلة للطباعة ثلاثية الأبعاد وهو أحد القلائل المتوافقة حيويًا. تعرضت عينة مطبوعة بالليزر ثلاثية الأبعاد من هذا الراتينج لتقلبات في درجات الحرارة من -18 درجة مئوية إلى 37 درجة مئوية وأظهرت استعادة كاملة لشكلها الأصلي. أثبتت السقالات المطبوعة من هذه المادة أنها أسس ناجحة لنمو الخلايا الجذعية المتوسطة لنخاع العظم البشري (hMSCs). الصفات القوية لهذه المادة من حيث تأثير الذاكرة الشكلية والتوافق الحيوي تقود الباحثين إلى الاعتقاد بأنها ستعزز بقوة تطوير السقالات الطبية الحيوية. تُعد مقالة البحث هذه واحدة من أوائل المقالات التي تستكشف استخدام بوليمرات الزيوت النباتية كراتنجات سائلة لإنتاج الطباعة المجسمة في التطبيقات الطبية الحيوية.

قام فريق بحثي من ليونيد إيونوف (جامعة بايرويت) بتطوير نهج جديد لطباعة الهلاميات المائية المتغيرة الشكل والمتوافقة بيولوجيًا/القابلة للتحلل البيولوجي باستخدام خلايا حية. يسمح النهج بتصنيع أنابيب مجوفة قابلة للطي ذاتيًا مع تحكم غير مسبوق في أقطارها وبنيتها بدقة عالية. يتم إثبات تنوع النهج من خلال استخدام نوعين مختلفين من البوليمرات الحيوية (الألجينات وحمض الهيالورونيك ) وخلايا نخاع العظم لدى الفئران. يسمح تسخير معلمات الطباعة وما بعد الطباعة بالوصول إلى أقطار أنابيب داخلية متوسطة تصل إلى 20 ميكرومتر، وهو ما لا يمكن تحقيقه حتى الآن من خلال طرق الطباعة الحيوية الأخرى الموجودة ويمكن مقارنته بأقطار أصغر الأوعية الدموية. لا تشكل عملية الطباعة الحيوية رباعية الأبعاد المقترحة أي تأثير سلبي على قابلية الخلايا المطبوعة للبقاء على قيد الحياة، وتدعم الأنابيب القائمة على الهلام المائي القابل للطي ذاتيًا بقاء الخلايا لمدة 7 أيام على الأقل دون أي انخفاض في قابلية الخلايا للبقاء على قيد الحياة. وبالتالي، تسمح استراتيجية الطباعة الحيوية رباعية الأبعاد المقدمة بتصنيع هياكل معمارية قابلة لإعادة التكوين ديناميكيًا مع وظائف قابلة للضبط والاستجابة، والتي تحكمها عملية اختيار المواد والخلايا المناسبة. ^[18]

التطبيقات الممكنة

هناك بعض التقنيات/التكنولوجيات الموجودة التي من الممكن تطبيقها وتعديلها للطباعة رباعية الأبعاد.

قوة جر الخلية

قوة شد الخلايا (CTF) هي تقنية تقوم فيها الخلايا الحية بطي وتحريك البنى الدقيقة إلى شكلها المصمم. وهذا ممكن من خلال الانكماش الذي يحدث من تفاعلات بلمرة الأكتين والأكتوميوسين داخل الخلية. في العمليات الطبيعية، تنظم قوة شد الخلايا التئام الجروح وتكوين الأوعية الدموية والنقائل والالتهابات . قام تاكيوتشي وآخرون بزرع الخلايا عبر صفيحتين دقيقتين ، وعندما تمت إزالة الهيكل الزجاجي، فإن الخلايا ستسد الفجوة عبر الصفيحة الدقيقة وبالتالي تبدأ في طي نفسها. تمكن الفريق من إنشاء هندسة تشبه الأوعية وحتى اثني عشر وجهًا عالي الإنتاجية بهذه الطريقة. هناك تكهنات بأن استخدام تقنية أوريجامي الخلايا هذه سيؤدي إلى تصميم وطباعة بنية محملة بالخلايا يمكنها محاكاة نظيراتها غير الاصطناعية بعد اكتمال عملية الطباعة. ^[8]

المواد الذكية الكهربائية والمغناطيسية

المواد المستجيبة للكهرباء الموجودة اليوم تغير حجمها وشكلها اعتمادًا على شدة و/أو اتجاه المجال الكهربائي الخارجي أو التيار الكهربائي المطبق. البولي أنيلين والبولي بيرول (PPy)، على وجه الخصوص، مواد موصلة جيدة ويمكن تخصيبها برباعي فلورو بورات للانكماش والتمدد تحت تأثير التحفيز الكهربائي. تم صنع روبوت مصنوع من هذه المواد للتحرك باستخدام نبضة كهربائية بقوة 3 فولت لمدة 5 ثوانٍ، مما يتسبب في تمدد إحدى الساقين، ثم إزالة التحفيز لمدة 10 ثوانٍ، مما يتسبب في تحرك الساق الأخرى للأمام. تشير الأبحاث حول أنابيب الكربون النانوية ، المتوافقة حيويًا والموصلة للغاية، إلى أن المركب المصنوع من أنابيب الكربون النانوية وعينة ذاكرة الشكل له موصلية كهربائية أعلى وسرعة استجابة نشطة كهربائيًا من أي عينة بمفردها.

كما ثبت أن الهياكل المركبة ذات الذاكرة الشكلية التي تتضمن طبقات سطحية معدنية عالية التوصيل تستجيب للكهرباء بدرجة عالية. ونظرًا لموصليتها الكهربائية العالية التي تتيحها سطح معدني مطلي بدون كهرباء، يمكن استخدام هذه المركبات في الأجهزة الكهربائية لاستشعار درجة الحرارة (إذا كنت تستخدم مصفوفة بوليمر ذاكرة شكلية تستجيب لدرجة الحرارة)، أو كأجهزة أمان كهربائية. قام BQY Chan وآخرون بتصنيع جهاز استشعار متعدد درجات الحرارة مع مفاتيح مختلفة يتم تشغيلها عند درجات حرارة مختلفة. وقد ثبت أن دمج الطلاء المعدني ليس له تأثير سلبي على أداء الذاكرة الشكلية للمفاتيح. ^[19]

تنقبض المواد الفيروجيلية المستجيبة للمغناطيس في وجود مجال مغناطيسي قوي وبالتالي لها تطبيقات في توصيل الأدوية والخلايا. وقد تم طباعة مزيج من الأنابيب النانوية الكربونية والجسيمات المستجيبة للمغناطيس للاستخدام في تعزيز نمو الخلايا والالتصاق بها، مع الحفاظ على موصلية قوية.

التجارة والنقل

وتتحدث سكايلر تيبيتس بالتفصيل عن التطبيقات المستقبلية للمواد المطبوعة بتقنية الطباعة ثلاثية الأبعاد باعتبارها منتجات قابلة للبرمجة يمكن تصميمها لتناسب بيئات محددة والاستجابة لعوامل مثل درجة الحرارة والرطوبة والضغط وصوت الجسم أو البيئة المحيطة. كما تذكر تيبيتس ميزة الطباعة ثلاثية الأبعاد في تطبيقات الشحن - فهي ستسمح بتعبئة المنتجات بشكل مسطح لتنشيط شكلها المصمم لاحقًا في الموقع من خلال حافز بسيط. وهناك أيضًا إمكانية وجود حاويات شحن مطبوعة بتقنية الطباعة ثلاثية الأبعاد تتفاعل مع القوى أثناء النقل لتوزيع الأحمال بشكل موحد. وقد تتمكن بعض المواد المطبوعة بتقنية الطباعة ثلاثية الأبعاد من إصلاح نفسها بعد الفشل، أو تفكيكها ذاتيًا لتسهيل إعادة التدوير. ^[1]

انظر أيضا

مراجع

^ abc Tibbits, Skylar (2014-01-01). "الطباعة رباعية الأبعاد: تغيير الشكل باستخدام مواد متعددة". التصميم المعماري . 84 (1): 116–121. doi :10.1002/ad.1710. ISSN 1554-2769.
^ تشوي، جين؛ كوون، أو-تشانغ؛ جو، وونجين؛ لي، هيون جو؛ مون، ميونج-وون (2015-12-01). "تكنولوجيا الطباعة رباعية الأبعاد: مراجعة". الطباعة ثلاثية الأبعاد والتصنيع الإضافي . 2 (4): 159-167. doi :10.1089/3dp.2015.0039. ISSN 2329-7662.
^ نواف، محمد؛ سنوج، كابات فاليابيدييكال؛ عالية، بشير؛ أخيلا، بلاشيكاتو بارامبيل؛ سوديش، تشيراكاثودي؛ مير، شبير أحمد؛ جورج جونسي (2022/12/01). “الطباعة رباعية الأبعاد: نهج جديد لطباعة الأغذية؛ تأثير المحفزات المختلفة على خصائص الأغذية المطبوعة رباعية الأبعاد. مراجعة شاملة “. البحوث الغذائية التطبيقية . 2 (2): 100150. دوى : 10.1016/j.afres.2022.100150 . ISSN 2772-5022. S2CID 249699353.
^ ab Ge, Qi; Dunn, Conner K.; Qi, H. Jerry; Dunn, Martin L. (2014-01-01). "الأوريجامي النشط بالطباعة رباعية الأبعاد". المواد والهياكل الذكية . 23 (9): 094007. رمز Bibcode :2014SMaS...23i4007G. doi :10.1088/0964-1726/23/9/094007. ISSN 0964-1726. S2CID 135721704.
^ كاتالدي، بييترو؛ ليو، موفينج؛ بيسيت، مارك؛ كينلوك، إيان أ. (2022). "مراجعة طباعة الهياكل الذكية والرباعية الأبعاد المستجيبة باستخدام مواد ثنائية الأبعاد". تقنيات المواد المتقدمة . 7 (11). doi : 10.1002/admt.202200025 . S2CID 248441783.
^ باي، يوجين؛ لوه، جيزيل هسيانج (2018-06-01). "الاعتبارات التكنولوجية للطباعة رباعية الأبعاد: نظرة عامة". التقدم في التصنيع الإضافي . 3 (1): 95-107. doi : 10.1007/s40964-018-0047-1 . ISSN 2363-9520. S2CID 115431299.
^ ab Ge, Qi; Sakhaei, Amir Hosein; Lee, Howon; Dunn, Conner K.; Fang, Nicholas X.; Dunn, Martin L. (2016-08-08). "الطباعة متعددة المواد رباعية الأبعاد باستخدام بوليمرات ذاكرة الشكل القابلة للتخصيص". التقارير العلمية . 6 (1): 31110. رمز Bibcode :2016NatSR...631110G. doi :10.1038/srep31110. ISSN 2045-2322. PMC 4976324. PMID 27499417 .
^ abcd Li, Yi-Chen; Zhang, Yu Shrike; Akpek, Ali; Shin, Su Ryon; Khademhosseini, Ali (2017-01-01). "الطباعة الحيوية رباعية الأبعاد: تكنولوجيا الجيل التالي للتصنيع الحيوي المدعوم بمواد تستجيب للمحفزات". Biofabrication . 9 (1): 012001. Bibcode :2017BioFa...9a2001L. doi :10.1088/1758-5090/9/1/012001. ISSN 1758-5090. PMID 27910820. S2CID 3799440.
^ ab Sydney Gladman, A.; Matsumoto, Elisabetta A .; Nuzzo, Ralph G.; Mahadevan, L.; Lewis, Jennifer A. (2016-04-01). "الطباعة الحيوية رباعية الأبعاد". Nature Materials . 15 (4): 413–418. Bibcode :2016NatMa..15..413S. doi :10.1038/nmat4544. ISSN 1476-1122. PMID 26808461. S2CID 23834958.
^ جي، تشي؛ تشي، هـ. جيري؛ دون، مارتن ل. (2013-09-23). "المواد النشطة عن طريق الطباعة بأربعة أبعاد". رسائل الفيزياء التطبيقية . 103 (13): 131901. رمز Bibcode :2013ApPhL.103m1901G. doi :10.1063/1.4819837. ISSN 0003-6951. S2CID 120595002.
^ Atwell, BJ; Kriedemann, PE; Turnbull, CGN (1999). Plants in Action: Adaptation in Nature, Performance in Cultivation . أستراليا: South Yarra: MacMillan Education Australia. (مطلوب صفحة). ISBN 978-0732944391.
^ جاين، كاميا؛ فيداراجان، رامان؛ واتانابي، ماساكي؛ إيشيكيراياما، مامورو؛ ماتسومي، نوريوشي (2015-09-22). "سلوك LCST القابل للضبط لبوليمرات البولي (N-أيزوبروبيل أكريلاميد/سائل أيوني)". كيمياء البوليمرات . 6 (38): 6819. doi :10.1039/C5PY00998G. ISSN 1759-9962.
^ Bakarich, Shannon E.; Gorkin III, Robert; in het Panhuis, Marc; Spinks, Geoffrey M. (April 2015). "الطباعة ثلاثية الأبعاد باستخدام المواد الهلامية المائية المتينة والميكانيكية والحركية الحرارية". Macromolecular Rapid Communications . 36 (12): 1211–7. doi : 10.1002/marc.201500079 . PMID 25864515.
^ وو، جيانغتاو؛ يوان، تشاو؛ دينغ، تشن؛ إيساكوف، مايكل؛ ماو، ييكي؛ وانغ، تايجون؛ دون، مارتن إل؛ تشي، إتش جيري (2016-04-13). "مركبات نشطة متعددة الأشكال عن طريق الطباعة ثلاثية الأبعاد لبوليمرات الذاكرة الشكلية الرقمية". التقارير العلمية . 6 (1): 24224. رمز Bibcode :2016NatSR...624224W. doi :10.1038/srep24224. ISSN 2045-2322. PMC 4829848. PMID 27071543 .
^ ماو، يي تشي؛ يو، كاي؛ إيساكوف، مايكل إس؛ وو، جيانجتاو؛ دون، مارتن إل؛ تشي، إتش جيري (2015-09-08). "الهياكل المتسلسلة القابلة للطي ذاتيًا باستخدام بوليمرات الذاكرة الشكلية الرقمية المطبوعة ثلاثية الأبعاد". التقارير العلمية . 5 (1): 13616. رمز Bibcode :2015NatSR...513616M. doi :10.1038/srep13616. ISSN 2045-2322. PMC 4562068. PMID 26346202 .
^ ab Ryu, Jennie; D'Amato, Matteo; Cui, Xiaodong; Long, Kevin N.; Qi, H. Jerry; Dunn, Martin L. (2012). "Photo-origami—Bending and fold polymers with light". رسائل الفيزياء التطبيقية . 100 (16): 161908. رمز Bibcode :2012ApPhL.100p1908R. doi :10.1063/1.3700719.
^ مياو، شيدا؛ تشو، وي؛ كاسترو، ناثان جيه؛ نوفيكي، مارغريت؛ كوي، هايتاو؛ تشو، شوان؛ فيشر، جون؛ تشانغ، ليجي جريس (2 يونيو 2016). "طباعة 4D للسقالات الطبية الحيوية الذكية باستخدام أكريلات إيبوكسيد زيت فول الصويا الجديد". التقارير العلمية . 6 : 27226. رمز Bibcode : 2016NatSR...627226M. doi : 10.1038/srep27226. PMC 4890173. PMID 27251982 .
^ كيريلوفا، ألينا؛ ماكسون، ريدج؛ ستويتشيف، جورجي؛ جوميليون، شيريل تي؛ إيونوف، ليونيد (2017). "التصنيع الحيوي رباعي الأبعاد باستخدام الهلاميات المائية المتغيرة الشكل". المواد المتقدمة . 29 (46): غير متاح. رمز Bibcode :2017AdM....2903443K. doi :10.1002/adma.201703443. ISSN 1521-4095. PMID 29024044. S2CID 25747760.
^ تشان، بنيامين تشي يو؛ تشونج، يي تينج؛ وانج، شنغ تشين؛ لي، كوريل جينغ جون؛ أوه، كالي؛ وانج، في؛ وانج، فو كي (فبراير 2022). "التركيبة التآزرية للطباعة رباعية الأبعاد والطلاء المعدني الخالي من الكهرباء لتصنيع جهاز كهربائي عالي التوصيل". مجلة الهندسة الكيميائية . 430 : 132513. doi : 10.1016/j.cej.2021.132513. S2CID 240565520.

Original text

Rate this translation

Your feedback will be used to help improve Google Translate

[:1-1] Tibbits, Skylar (2014-01-01). "الطباعة رباعية الأبعاد: تغيير الشكل باستخدام مواد متعددة". التصميم المعماري . 84 (1): 116–121. doi :10.1002/ad.1710. ISSN 1554-2769.

[2] تشوي، جين؛ كوون، أو-تشانغ؛ جو، وونجين؛ لي، هيون جو؛ مون، ميونج-وون (2015-12-01). "تكنولوجيا الطباعة رباعية الأبعاد: مراجعة". الطباعة ثلاثية الأبعاد والتصنيع الإضافي . 2 (4): 159-167. doi :10.1089/3dp.2015.0039. ISSN 2329-7662.

[3] نواف، محمد؛ سنوج، كابات فاليابيدييكال؛ عالية، بشير؛ أخيلا، بلاشيكاتو بارامبيل؛ سوديش، تشيراكاثودي؛ مير، شبير أحمد؛ جورج جونسي (2022/12/01). “الطباعة رباعية الأبعاد: نهج جديد لطباعة الأغذية؛ تأثير المحفزات المختلفة على خصائص الأغذية المطبوعة رباعية الأبعاد. مراجعة شاملة “. البحوث الغذائية التطبيقية . 2 (2): 100150. دوى : 10.1016/j.afres.2022.100150 . ISSN 2772-5022. S2CID 249699353.

[:0-4] Ge, Qi; Dunn, Conner K.; Qi, H. Jerry; Dunn, Martin L. (2014-01-01). "الأوريجامي النشط بالطباعة رباعية الأبعاد". المواد والهياكل الذكية . 23 (9): 094007. رمز Bibcode :2014SMaS...23i4007G. doi :10.1088/0964-1726/23/9/094007. ISSN 0964-1726. S2CID 135721704.

[5] كاتالدي، بييترو؛ ليو، موفينج؛ بيسيت، مارك؛ كينلوك، إيان أ. (2022). "مراجعة طباعة الهياكل الذكية والرباعية الأبعاد المستجيبة باستخدام مواد ثنائية الأبعاد". تقنيات المواد المتقدمة . 7 (11). doi : 10.1002/admt.202200025 . S2CID 248441783.

[6] باي، يوجين؛ لوه، جيزيل هسيانج (2018-06-01). "الاعتبارات التكنولوجية للطباعة رباعية الأبعاد: نظرة عامة". التقدم في التصنيع الإضافي . 3 (1): 95-107. doi : 10.1007/s40964-018-0047-1 . ISSN 2363-9520. S2CID 115431299.

[:5-7] Ge, Qi; Sakhaei, Amir Hosein; Lee, Howon; Dunn, Conner K.; Fang, Nicholas X.; Dunn, Martin L. (2016-08-08). "الطباعة متعددة المواد رباعية الأبعاد باستخدام بوليمرات ذاكرة الشكل القابلة للتخصيص". التقارير العلمية . 6 (1): 31110. رمز Bibcode :2016NatSR...631110G. doi :10.1038/srep31110. ISSN 2045-2322. PMC 4976324. PMID 27499417 .

[:3-8] Li, Yi-Chen; Zhang, Yu Shrike; Akpek, Ali; Shin, Su Ryon; Khademhosseini, Ali (2017-01-01). "الطباعة الحيوية رباعية الأبعاد: تكنولوجيا الجيل التالي للتصنيع الحيوي المدعوم بمواد تستجيب للمحفزات". Biofabrication . 9 (1): 012001. Bibcode :2017BioFa...9a2001L. doi :10.1088/1758-5090/9/1/012001. ISSN 1758-5090. PMID 27910820. S2CID 3799440.

[:2-9] Sydney Gladman, A.; Matsumoto, Elisabetta A .; Nuzzo, Ralph G.; Mahadevan, L.; Lewis, Jennifer A. (2016-04-01). "الطباعة الحيوية رباعية الأبعاد". Nature Materials . 15 (4): 413–418. Bibcode :2016NatMa..15..413S. doi :10.1038/nmat4544. ISSN 1476-1122. PMID 26808461. S2CID 23834958.

[10] جي، تشي؛ تشي، هـ. جيري؛ دون، مارتن ل. (2013-09-23). "المواد النشطة عن طريق الطباعة بأربعة أبعاد". رسائل الفيزياء التطبيقية . 103 (13): 131901. رمز Bibcode :2013ApPhL.103m1901G. doi :10.1063/1.4819837. ISSN 0003-6951. S2CID 120595002.

[11] Atwell, BJ; Kriedemann, PE; Turnbull, CGN (1999). Plants in Action: Adaptation in Nature, Performance in Cultivation . أستراليا: South Yarra: MacMillan Education Australia. (مطلوب صفحة). ISBN 978-0732944391.

[12] جاين، كاميا؛ فيداراجان، رامان؛ واتانابي، ماساكي؛ إيشيكيراياما، مامورو؛ ماتسومي، نوريوشي (2015-09-22). "سلوك LCST القابل للضبط لبوليمرات البولي (N-أيزوبروبيل أكريلاميد/سائل أيوني)". كيمياء البوليمرات . 6 (38): 6819. doi :10.1039/C5PY00998G. ISSN 1759-9962.

[13] Bakarich, Shannon E.; Gorkin III, Robert; in het Panhuis, Marc; Spinks, Geoffrey M. (April 2015). "الطباعة ثلاثية الأبعاد باستخدام المواد الهلامية المائية المتينة والميكانيكية والحركية الحرارية". Macromolecular Rapid Communications . 36 (12): 1211–7. doi : 10.1002/marc.201500079 . PMID 25864515.

[14] وو، جيانغتاو؛ يوان، تشاو؛ دينغ، تشن؛ إيساكوف، مايكل؛ ماو، ييكي؛ وانغ، تايجون؛ دون، مارتن إل؛ تشي، إتش جيري (2016-04-13). "مركبات نشطة متعددة الأشكال عن طريق الطباعة ثلاثية الأبعاد لبوليمرات الذاكرة الشكلية الرقمية". التقارير العلمية . 6 (1): 24224. رمز Bibcode :2016NatSR...624224W. doi :10.1038/srep24224. ISSN 2045-2322. PMC 4829848. PMID 27071543 .

[15] ماو، يي تشي؛ يو، كاي؛ إيساكوف، مايكل إس؛ وو، جيانجتاو؛ دون، مارتن إل؛ تشي، إتش جيري (2015-09-08). "الهياكل المتسلسلة القابلة للطي ذاتيًا باستخدام بوليمرات الذاكرة الشكلية الرقمية المطبوعة ثلاثية الأبعاد". التقارير العلمية . 5 (1): 13616. رمز Bibcode :2015NatSR...513616M. doi :10.1038/srep13616. ISSN 2045-2322. PMC 4562068. PMID 26346202 .

[:4-16] Ryu, Jennie; D'Amato, Matteo; Cui, Xiaodong; Long, Kevin N.; Qi, H. Jerry; Dunn, Martin L. (2012). "Photo-origami—Bending and fold polymers with light". رسائل الفيزياء التطبيقية . 100 (16): 161908. رمز Bibcode :2012ApPhL.100p1908R. doi :10.1063/1.3700719.

[17] مياو، شيدا؛ تشو، وي؛ كاسترو، ناثان جيه؛ نوفيكي، مارغريت؛ كوي، هايتاو؛ تشو، شوان؛ فيشر، جون؛ تشانغ، ليجي جريس (2 يونيو 2016). "طباعة 4D للسقالات الطبية الحيوية الذكية باستخدام أكريلات إيبوكسيد زيت فول الصويا الجديد". التقارير العلمية . 6 : 27226. رمز Bibcode : 2016NatSR...627226M. doi : 10.1038/srep27226. PMC 4890173. PMID 27251982 .

[18] كيريلوفا، ألينا؛ ماكسون، ريدج؛ ستويتشيف، جورجي؛ جوميليون، شيريل تي؛ إيونوف، ليونيد (2017). "التصنيع الحيوي رباعي الأبعاد باستخدام الهلاميات المائية المتغيرة الشكل". المواد المتقدمة . 29 (46): غير متاح. رمز Bibcode :2017AdM....2903443K. doi :10.1002/adma.201703443. ISSN 1521-4095. PMID 29024044. S2CID 25747760.

[19] تشان، بنيامين تشي يو؛ تشونج، يي تينج؛ وانج، شنغ تشين؛ لي، كوريل جينغ جون؛ أوه، كالي؛ وانج، في؛ وانج، فو كي (فبراير 2022). "التركيبة التآزرية للطباعة رباعية الأبعاد والطلاء المعدني الخالي من الكهرباء لتصنيع جهاز كهربائي عالي التوصيل". مجلة الهندسة الكيميائية . 430 : 132513. doi : 10.1016/j.cej.2021.132513. S2CID 240565520.
