أداة وصل البسكويت

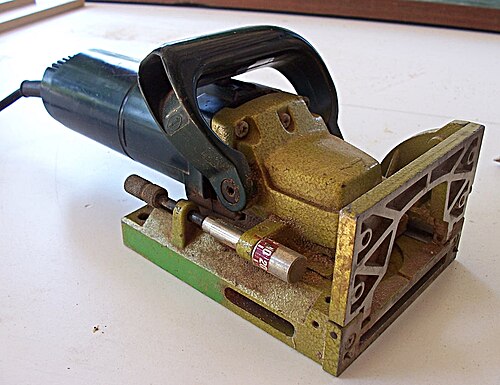

أداة وصل البسكويت (أو أداة وصل الألواح ) هي أداة نجارة تُستخدم لربط قطعتين من الخشب معًا . تستخدم هذه الأداة شفرة منشار دائرية صغيرة لقطع فتحة هلالية الشكل (تُسمى الفتحة) في الحافتين المتقابلتين لقطعتين من الخشب أو ألواح الخشب المركب . تُغطى قطعة بسكويت خشبية بيضاوية الشكل، مجففة ومضغوطة جيدًا ( من خشب الزان أو الخشب المضغوط )، بالغراء ، أو يُوضع الغراء في الفتحة. تُوضع قطعة البسكويت مباشرةً في الفتحة، ثم تُثبت القطعتان معًا. يعمل الغراء الرطب على تمديد قطعة البسكويت، مما يُحسّن من قوة الربط.
تاريخ
اخترع هيرمان شتاينر نظام وصل البسكويت عام 1956 في ليستال ، سويسرا . افتتح شتاينر ورشة نجارة عام 1944، وفي منتصف خمسينيات القرن الماضي، وبينما كان يبحث عن وسيلة بسيطة لوصل ألواح الخشب المضغوط التي طُرحت حديثًا، ابتكر نظام لاميلو للوصل. وفي السنوات اللاحقة، شهد النظام تطورات أخرى، مثل المنشار الدائري وأول آلة ثابتة لوصل البسكويت (الألواح) عام 1956، تلتها أول آلة محمولة لوصل البسكويت لأخاديد لاميلو عام 1968. وفي عام 1969، تم دمج الشركة العائلية تحت اسم لاميلو إيه جي. ولا تزال لاميلو تُصنّع آلات وصل البسكويت.
تقوم العديد من الشركات الأخرى مثل بورتر كيبل وديوالت وماكيتا بتصنيع وصلات البسكويت المتوافقة، بما في ذلك بعض الطرازات ذات الشفرات القابلة للتبديل، مما يتيح للمستخدم قطع فتحات البسكويت بقياس 4 و2 بوصة (102 و51 مم) .
إنتاج
تُستخدم وصلات البسكويت بشكل أساسي في ربط الألواح الخشبية مثل الخشب الرقائقي ، والخشب المضغوط ، والألواح الليفية متوسطة الكثافة . كما تُستخدم أحيانًا مع الخشب الصلب، بديلًا عن وصلات النقرة واللسان ، نظرًا لسهولة صنع وصلات البسكويت وقوتها المماثلة تقريبًا. وتُستخدم أيضًا لمحاذاة القطع عند وصلها من الحافة إلى الحافة في صناعة الألواح العريضة. من المهم استخدام نفس الوجه عند قطع الفتحات، لضمان استواء الألواح تمامًا.
تُستخدم قطع البسكويت أيضًا لمحاذاة حواف قطع العمل، كما هو الحال عند تشكيل زاوية 90 درجة بين قطع العمل. توفر قطعة البسكويت وسيلة سريعة للحصول على وصلة متساوية تمامًا، مع تعزيز الوصلة في الوقت نفسه.
عادةً، تحتوي الآلة على سياج قابل للتعديل، بحيث يمكن ضبطها على زاوية لربط القطع المشطوفة.
كما تتوفر أنواع أخرى من البسكويت المتخصص، بدءًا من الموصلات المعدنية المستخدمة في الألواح القابلة للإزالة، وصولًا إلى المفصلات، مما يجعل هذه الآلات المحمولة أكثر مرونة.
الاستخدام
تُجمع القطع معًا، ويُحدد المستخدم موضع قطع البسكويت. لا يتطلب الأمر قياسًا دقيقًا، لأن قطع البسكويت مخفية عند تجميع القطع، لذا يكفي تمرير قلم رصاص سريع لتحديد موضع القطعتين. تُفصل الأجزاء، وتُستخدم الآلة لقطع الفتحات في كل قطعة. تحتوي الآلة على علامات مرجعية على محور الشفرة لتسهيل محاذاتها مع العلامات الموجودة على المواد المراد وصلها.

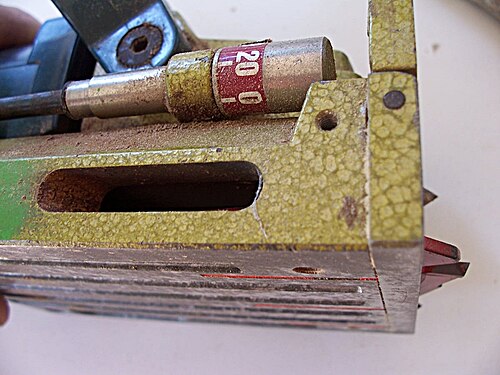

جسم الآلة المزود بالشفرة مزود بنابض، وفي الوضع الطبيعي تكون الشفرة منكمشة. يقوم المشغل بمحاذاة الآلة ويضغط بقوة لدفع الجسم للأمام باتجاه اللوحة الأساسية لإتمام عملية القطع. يتم نفخ المواد المتبقية خارج الفتحة الموجودة على يمين اللوحة الأساسية.
نظرًا لأن الفتحات أطول قليلًا من البسكويت، فإنه لا يزال من الممكن تحريك الألواح جانبيًا بعد تجميع الوصلة (قبل أن يجف الغراء). هذه الخاصية تجعل استخدام آلة وصل البسكويت سهلًا، لأنها لا تتطلب دقة متناهية أو قوالب خاصة للحصول على وصلات مثالية.
يمكن تعديل عمق القطع بواسطة محدد قابل للتعديل. يمكن تدوير القاعدة الأصغر بزاوية 90 درجة، وتتوفر ملحقات لتغيير إزاحة القاعدة بالنسبة للشفرة (للاستخدام مع مواد أكثر سمكًا أو أقل سمكًا حسب الحاجة). تسمح بعض الطرازات بقطع الفتحات بزوايا أخرى غير 90 درجة بالنسبة لسطح التوصيل، على سبيل المثال 45 درجة، مما يُسرّع بشكل كبير عملية تجميع أشياء مثل الخزائن.
أحجام البسكويت القياسية
| مقاس | البسكويت المتري [ أ ] بالمليمتر ( الطول × العرض × السماكة ) | بسكويت بالبوصة [ أ ] بالبوصة ( الطول × العرض × السماكة ) | ملحوظات |
|---|---|---|---|
| رقم H9 | 38 × 12 × 3 مم [ ب ] | يستخدم عجلة قطع أصغر بعرض 3 مم. | |
| رقم ٠ | 47 × 15 × 4 مم [ ب ] | 1 + 27 ⁄ 32 × 5 ⁄ 8 × 19 ⁄ 128 | يبلغ عرض القاطع القياسي 4 مم أو 5 ⁄ 32 بوصة. |
| رقم 10 | 53 × 19 × 4 مم [ ب ] | 2 + 1/8 × 3/4 × 19/128 | |
| رقم 20 | 56 × 23 × 4 مم [ ب ] | 2 + 3 ⁄ 8 × 1 × 19 ⁄ 128 | يستخدم أحد المصادر 2 + 1 ⁄4 بوصة للطول. |
| د | مفصل أثاث | عمق الأخدود: 13 مم | يُستخدم فقط مع آلة وصل البسكويت ذات إعداد العمق السداسي |
| S | موصل منزلق | عمق الأخدود: 14.7 مم | يُستخدم فقط مع آلة وصل البسكويت ذات إعداد العمق السداسي |
| S6 | 85 × 30 × 4 مم [ ب ] |
تتضمن إعدادات عمق آلة وصل البسكويت (بسكويت بستة أحجام دون تغيير الشفرة) الأرقام 00، 10، 20، D، S، S6
أحجام بسكويت بورتر كيبل
| مقاس | البسكويت المتري بالمليمتر ( الطول × العرض ) | بسكويت بالبوصة ( الطول × العرض ) | ملحوظات |
|---|---|---|---|
| رقم FF | 30 × 13 مم | 1 + 13 ⁄ 64 × 1 ⁄ 2 | FF = إطار الوجه لعرض 1 + 1 ⁄2 بوصة وما فوق. |
| رقم ٠ | 47 × 16 مم | 1 + 27 ⁄ 32 × 5 ⁄ 8 | |
| رقم 10 | 52 × 20 مم | 2 + 3 ⁄ 64 × 25 ⁄ 32 (≈ 3 ⁄ 4 ) | |
| رقم 20 | 58 × 24 مم | 2 + 9 ⁄ 32 (≈ 2 + 1 ⁄ 4 ) × 15 ⁄ 16 (≈1 بوصة) |
تم أخذ المقاسات حرفياً من موقع Porter-Cable الإلكتروني. [ 1 ]
تفاصيل أحجام البسكويت
تكون البسكويتات التفصيلية أصغر من البسكويتات القياسية وتستخدم عادة لربط قطع الخشب الصغيرة معًا، وتوفر دعمًا هيكليًا أقل.
| مقاس | البسكويت المتري بالمليمتر ( الطول × العرض × السماكة ) | بسكويت بالبوصة ( الطول × العرض × السماكة ) | ملحوظات |
|---|---|---|---|
| R1 | 16 × 5.6 × 2.4 مم | 5/8 × 7/32 × 3/32 | |
| R2 | 19 × 7.1 × 2.4 مم | 3/4 × 9/32 × 3/32 | |
| R3 | 25.4 × 12.7 × 2.4 مم | 1 × 1 ⁄ 2 × 3 ⁄ 32 |
الشفرات والعمق
في معظم آلات وصل الألواح المحمولة، تُستخدم شفرة بقطر اسمي 4 بوصات أو 100 مم لقطع البسكويت رقم 0 و10 و20. تُثبّت الشفرة بعمق أكبر لوصل البسكويت الأكبر حجمًا. تحتوي معظم الشفرات على 4 أو 6 أو 8 أسنان، وتناسب محورًا بقطر 7/8 بوصة أو 22 مم . يبلغ سمك الشفرة عادةً من 0.156 إلى 0.160 بوصة أو 4 مم تقريبًا.
