الموسوعة الحرة
رسم تخطيطي للوصلة النقرية (يسار) والوصلة اللسانية (يمين)
وصلات ذات نتوءات بارزة مستخدمة في مخزن حبوب فرنسي
1) من خلال لسان التثبيت و 2) من خلال نقرة كمفصل ذي كتف

وصلة النقرة واللسان (أو النقرة واللسان أحيانًا ) هي وصلة تربط قطعتين من الخشب أو أي مادة أخرى. وقد استخدمها النجارون حول العالم لآلاف السنين لربط قطع الخشب، وخاصةً عندما تتصل القطع المتجاورة بزوايا قائمة، على الرغم من أنه يمكن استخدامها لربط قطعتين من العمل بأي زاوية.

تُعدّ وصلات النقرة واللسان بسيطة وقوية ومتينة، ويمكن استخدامها في العديد من المشاريع، كما أنها تُضفي مظهرًا جذابًا. يتم تثبيتها إما بالغراء أو بالاحتكاك. يصعب صنع هذه الوصلة نظرًا للدقة المتناهية في القياس والقطع المحكم المطلوبين؛ ولذلك، غالبًا ما يستخدم النجارون المعاصرون آلات مصممة خصيصًا لقطع النقرات واللسان المتطابق بسرعة وسهولة. مع ذلك، لا يزال العديد من النجارين يقطعونها يدويًا بالطريقة التقليدية. توجد العديد من أنواع هذه الوصلة، ولكن هيكلها الأساسي يتكون من عنصرين: فتحة النقرة ولسان الوصلة .

يُشكّل لسان الوصلة في نهاية قطعة تُعرف عادةً باسم العارضة، ويتناسب مع فتحة مربعة أو مستطيلة محفورة في القطعة المقابلة. يُقطع لسان الوصلة ليتناسب تمامًا مع فتحة النقرة. وعادةً ما يحتوي على حواف تستقر عند دخول الوصلة بالكامل في فتحة النقرة. ويمكن لصق الوصلة أو تثبيتها بدبابيس أو أوتاد لتثبيتها في مكانها.

يُستخدم هذا المفصل أيضًا مع مواد أخرى، كما جرت العادة من قبل كل من البنائين الحجريين والحدادين .

أصل الكلمة

كلمة " Mortise " تعني "ثقب أو أخدود يُركّب فيه شيء ما لتشكيل وصلة"، وهي كلمة تعود إلى حوالي عام 1400 من الكلمة الفرنسية القديمة "mortaise" (القرن الثالث عشر)، وربما من الكلمة العربية " murtazz " بمعنى "مثبت"، وهي اسم مفعول من الفعل " razza " بمعنى "حفر نقرة في". [ 1 ] أما كلمة "Tenon " المستخدمة في اللغة الإنجليزية منذ أواخر القرن الرابع عشر، فقد تطور معناها الاسمي إلى "نتوء يُدخل لعمل وصلة" من الكلمة الفرنسية القديمة " tenir " بمعنى "يمسك". [ 2 ]

التاريخ والأمثلة القديمة

كرسي مصري ذو وصلات ملتفة، حوالي 1991-1450 قبل الميلاد

وصلة النقرة واللسان وصلة قديمة. يعود تاريخ أحد أقدم الأمثلة على بنية النقرة واللسان إلى 7000 عام، وتحديدًا إلى حضارة هيمودو في مقاطعة تشجيانغ الصينية. [ 3 ] عُثر على وصلات نقرة ولسان ذات أسنان في بئر بالقرب من لايبزيغ ، [ 4 ] وقد صنعتها حضارة الفخار الخطي في العصر الحجري الحديث المبكر ، واستُخدمت في بناء البطانة الخشبية للآبار. [ 5 ] كما عُثر على وصلات نقرة ولسان تربط الألواح الخشبية لـ" سفينة خوفو "، [ 6 ] وهي سفينة يبلغ طولها 43.6 مترًا (143 قدمًا) دُفنت في حفرة في مجمع أهرامات الجيزة التابع للأسرة الرابعة حوالي عام 2500 قبل الميلاد. وعُثر عليها أيضًا في حطام سفينة أولوبورون (القرن الرابع عشر قبل الميلاد). [ 7 ]

رسم لسفينة خشبية مع شروح لعناصر الهيكل.
رسم توضيحي لهيكل سفينة يُظهر تقنية الوصلات الفينيقية للوصلات المقفلة (المثبتة بدبابيس) من نوع النقرة واللسان

عُثر على وصلات النقرة واللسان في قطع أثاث قديمة من مواقع أثرية في الشرق الأوسط وأوروبا وآسيا. وتُوجد أمثلة عديدة عليها، على سبيل المثال، في أطلال منازل مملكة كادوتا على طريق الحرير ، والتي يعود تاريخها إلى الفترة ما بين القرن الأول والرابع قبل الميلاد. [ 8 ] في العمارة الصينية التقليدية ، كانت المكونات الخشبية، كالعوارض والأقواس وهياكل الأسقف والدعامات، تُصنع لتتشابك بإحكام تام، دون استخدام مثبتات أو مواد لاصقة، مما يسمح للخشب بالتمدد والانكماش تبعًا للرطوبة. [ 9 ] تُشير الأدلة الأثرية من المواقع الصينية إلى أنه بحلول نهاية العصر الحجري الحديث، استُخدمت وصلات النقرة واللسان في البناء الصيني. [ 10 ]

تم تشكيل وتجهيز أحجار سارسن الثلاثين في ستونهنج باستخدام وصلات نقر ولسان قبل نصبها بين عامي 2600 و 2400 قبل الميلاد. [ 11 ]

استُخدم نوعٌ مُعدّل من تقنية التعشيق، يُعرف باسم الوصلات الفينيقية (من اللاتينية coagmenta punicana ) [ 12 ] [ 13 ]، على نطاق واسع في بناء السفن القديمة لتجميع ألواح الهيكل ومكونات أخرى للسفن. وهي تقنية تعشيق مُحكمة (مثبتة بدبابيس) تتضمن حفر نقرتين في حافتي لوحين خشبيين، ثم إدخال لسان مستطيل منفصل في النقرتين. بعد ذلك، يُثبّت التجميع في مكانه عن طريق غرس وتد خشبي عبر ثقب أو أكثر محفورة في جدار النقرة واللسان. [ 14 ] [ 15 ]

وصف

بشكل عام، يرتبط حجم وصلة النقرة واللسان بسماكة الأخشاب. ومن الممارسات الجيدة أن يكون سمك اللسان ثلث سمك العارضة، أو أقرب ما يكون إلى ذلك عمليًا. أما الجزء المقطوع من وصلة زاوية النافذة ، والذي يمنع اللسان من الانفصال، فيبلغ طوله ثلث طول اللسان وسدس عرضه في العمق. ويساعد الثلثان المتبقيان من العارضة، وهما كتفا اللسان، على مقاومة القوى الجانبية التي قد تُسبب انفصال اللسان عن النقرة، مما يُعزز من متانتها. كما يُساعدان أيضًا على إخفاء أي عيوب في فتحة النقرة.

الأنواع

علم الآثار التجريبي ؛ قطع نقرة باستخدام إزميل مصنوع من عظم المدفع

نقرات

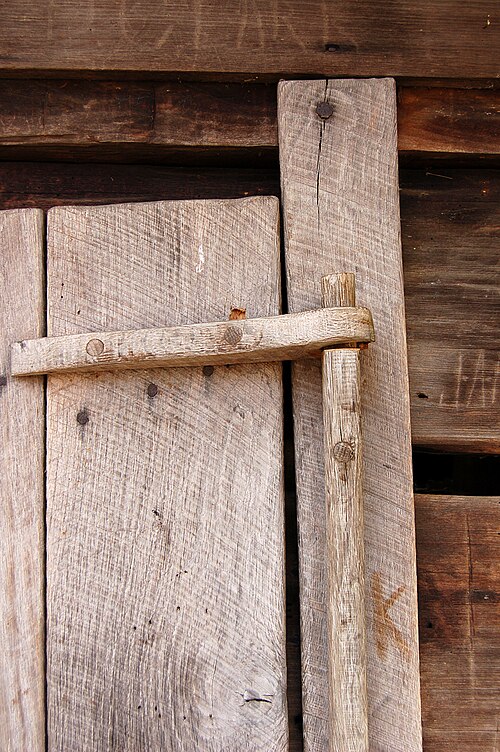

يتم استخدام وصلة نقر ولسان في هذا المفصل الخشبي.
قالب طوب من مصر القديمة مثبت بوصلات نقر ولسان

النقرة هي ثقب يُقطع في قطعة من الخشب لاستقبال لسان التوصيل. وهناك عدة أنواع من النقرات: [ 16 ]

  • نقرة مفتوحة: نقرة لها ثلاثة جوانب فقط. (انظر وصلة اللجام ).
  • نقرة قصيرة: نقرة ضحلة، يعتمد عمقها على حجم الخشب؛ وهي أيضًا نقرة لا تمر عبر قطعة العمل (على عكس "النقرة النافذة").
  • وصلة نقر كاملة: وصلة نقر تمر عبر قطعة كاملة.
  • وصلة نصفية متداخلة ذات إسفين : هي وصلة يكون فيها الجزء الخلفي أعرض أو أطول من الجزء الأمامي أو الفتحة. تترك المساحة المخصصة للإسفين في البداية مجالًا لإدخال لسان الوصلة. بعد تثبيت لسان الوصلة، يمنع الإسفين خروجه.
  • وصلة نصفية متداخلة ذات إسفين: وصلة نصفية متداخلة ذات إسفين تمر بالكامل عبر القطعة.

النتوءات

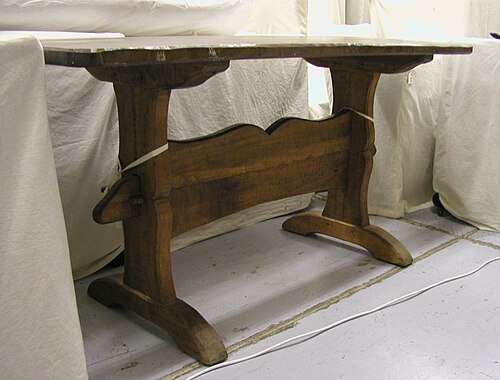

يتم استخدام نقرتين متداخلتين لتثبيت دعامات طاولة الدعامات هذه معًا.

اللسان هو نتوء في نهاية قطعة الخشب يُستخدم لإدخاله في نقرة. عادةً ما يكون اللسان أطول من عرضه. وهناك أنواع عديدة من الألسنة:

  • لسان قصير: لسان قصير، يعتمد عمقه على حجم الخشب؛ وهو أيضًا لسان أقصر من عرض القطعة الموصولة بحيث لا يظهر اللسان (على عكس "اللسان الممتد").
  • لسان التوصيل: لسان التوصيل الذي يمر بالكامل عبر قطعة الخشب التي يتم إدخاله فيها، ويكون مرئيًا بوضوح على الجانب الخلفي.
  • لسان مفكوك: لسان يمثل جزءًا منفصلاً من المفصل، على عكس اللسان الثابت الذي يمثل جزءًا لا يتجزأ من إحدى القطع المراد وصلها.
  • لسان البسكويت: قطعة رقيقة بيضاوية الشكل من الخشب، على شكل بسكويت [ 17 ]
  • لسان الوصلة المثبت (أو المثبت بدبابيس): يتم تقوية الوصلة عن طريق دق وتد أو دبوس خشبي ( مسمار شجرة ) من خلال ثقب واحد أو أكثر محفور من خلال جدار النقرة الجانبي ولسان الوصلة؛ [ 18 ] وهذا شائع في وصلات تأطير الأخشاب .
  • لسان الناب: نوع من وصلات النقرة واللسان التي يتم تثبيتها معًا بواسطة مفتاح على شكل إسفين.
  • لسان الشوك (أو لسان الشوك): مصطلح يُستخدم لوصف لسان الشوك الموجود أعلى دعامة المقبض أو دعامة مقبض البندقية، والذي يُستقبل عادةً في نقرة أسفل عارضة الربط . وهو عنصر شائع في وصلات الربط الإنجليزية.
  • لسان الوصل العلوي: لسان الوصل الذي يوجد أعلى العمود.
  • لسان ذو رأس مطرقي : طريقة لتشكيل وصلة لسان عندما لا يمكن شد الأكتاف باستخدام مشبك .
  • لسان نصف الكتف: لسان غير متماثل ذو كتف على جانب واحد فقط. يُستخدم عادةً في الأبواب ذات الإطار والعتبة والدعامات.
