اختبار سلاح BLU-122، وهو قنبلة مضادة للتحصينات أمريكية الصنع
لقطات تجريبية لقنبلة GBU-57 الخارقة للتحصينات المصنعة في الولايات المتحدة .

القذيفة الخارقة للتحصينات هي نوع من الذخائر المصممة لاختراق الأهداف المحصنة أو الأهداف المدفونة في أعماق الأرض، مثل المخابئ العسكرية .

قذائف خارقة للدروع

كانت قذائف روشلينغ قذائف مدفعية خارقة للتحصينات، طوّرها المهندس الألماني أوغست كويندرز ، استنادًا إلى نظرية زيادة الكثافة المقطعية لتحسين الاختراق. وقد تم اختبارها في عامي 1942 و1943 ضد حصن أوبان-نوفشاتو البلجيكي . [ 1 ] [ 2 ]

ألقت الطائرات قنابل

الحرب العالمية الثانية

ألمانيا

خلال الحرب العالمية الثانية، طورت القوات الجوية الألمانية سلسلة من القنابل الخارقة للدروع التي تعمل بالصواريخ غير الموجهة لاستخدامها ضد السفن والتحصينات.

المملكة المتحدة

حوض غواصة بعد تعرضه لضربة جراند سلام .
رسم تخطيطي يوضح المقاطع العرضية لثقب تم إحداثه في سقف سميك
رسم تخطيطي لاختراق السقف الناتج عن قنبلة ديزني التي أصابت حوض غواصات يو الألماني، فالنتين . كانت هذه القنبلة واحدة من عدة قنابل أُلقيت على الملجأ خلال التجارب التي أُجريت بعد الحرب [ 3 ] .

خلال الحرب العالمية الثانية ، صمّم المصمم البريطاني بارنز واليس ، المشهور باختراعه للقنبلة الارتدادية ، قنبلتين أصبحتا بمثابة النماذج الأولية للقنابل الحديثة الخارقة للتحصينات: قنبلة " تال بوي " التي تزن خمسة أطنان ، وقنبلة "غراند سلام " التي تزن عشرة أطنان . كانت هاتان القنبلتان تُعرفان باسم "قنابل الزلازل" ، وهو مفهوم اقترحه واليس لأول مرة عام 1939. [ 4 ] تميزت تصاميمهما بانسيابية عالية، مما سمح لهما بتجاوز سرعة الصوت أثناء سقوطهما من ارتفاع 6700 متر (22000 قدم). صُممت ذيولهما بزعانف جانبية تُسبب دوران القنبلتين أثناء سقوطهما. وباستخدام نفس مبدأ البلبل الدوار ، مكّنهما ذلك من مقاومة الانحراف، وبالتالي تحسين دقتهما. صُنعت أغلفة هذه القنابل من فولاذ عالي الجودة، أقوى بكثير من أغلفة قنابل الحرب العالمية الثانية التقليدية، مما مكّنها من الصمود عند اصطدامها بسطح صلب، أو اختراق أعماق الأرض.

رغم أن هذه القنابل قد تُصنّف اليوم ضمن فئة "قنابل اختراق المخابئ"، إلا أن نظرية "الزلزال" الأصلية كانت أكثر تعقيدًا ودقة من مجرد اختراق سطح صلب. صُممت قنابل الزلازل ليس لضرب الهدف مباشرةً، بل للاصطدام بجانبه، والاختراق تحته، وخلق " تمويه " أو كهف مدفون كبير، بالتزامن مع إحداث موجة صدمية عبر أساسات الهدف. ثم ينهار الهدف في الحفرة، مهما بلغت صلابته. تميزت هذه القنابل بأغلفة قوية لأنها كانت مصممة لاختراق الصخور لا الخرسانة المسلحة، مع أنها كانت فعالة بنفس القدر ضد الأسطح الصلبة. في هجوم على أحواض غواصات فالنتين في فارج ، اخترقت قنبلتان من طراز "غراند سلام  " طبقة من الخرسانة المسلحة بسمك 4.5 متر [ 5 ] ، مساويةً أو متجاوزةً أفضل مواصفات الاختراق الحالية.

قنبلة ديزني البريطانية (المعروفة رسميًا باسم "قنبلة خارقة للخرسانة/مدعومة بصاروخ وزنها 2000 كجم"، أو "السرطان")، كانت جهازًا من الحرب العالمية الثانية مصممًا لاستهداف أحواض الغواصات الألمانية وغيرها من الأهداف شديدة التحصين. صممها الكابتن إدوارد تيريل ، من البحرية الملكية الاحتياطية، التابع لمديرية تطوير الأسلحة المتنوعة في الأميرالية [ 6 ] . تميزت القنبلة بغلاف انسيابي مقوى، وبلغ وزنها حوالي 2000 كجم (4500 رطل) بما في ذلك مجموعة الصاروخ. أما محتواها الفعلي من المتفجرات فكان حوالي 230 كجم (500 رطل) .

لضمان الدقة، كان لا بد من إسقاط القنابل بدقة من ارتفاع محدد مسبقًا (عادةً 6100 متر ) . [ 7 ] كانت القنابل تسقط سقوطًا حرًا لمدة 30 ثانية تقريبًا حتى تشتعل الصواريخ عند ارتفاع 1500 متر ، مما يؤدي إلى قذف الجزء الخلفي منها. [ 7 ] استمر احتراق الصاروخ لمدة ثلاث ثوانٍ [ 8 ] وأضاف 91 مترًا في الثانية إلى سرعة القنبلة، لتصل سرعة الارتطام النهائية إلى 440 مترًا في الثانية (990 ميلًا في الساعة ) ، [ 8 ] أي ما يقارب 1.29 ماخ . [ أ ] أظهرت الاختبارات التي أجريت بعد الحرب أن القنابل كانت قادرة على اختراق سقف خرساني بسمك 4.47 متر (14 قدمًا و8 بوصات) ، [ 9 ] مع القدرة المتوقعة (ولكن غير المختبرة) على اختراق 5.08 متر (16 قدمًا و8 بوصات ) من الخرسانة . [ 9 ]

الولايات المتحدة

بعد الحرب، أضافت الولايات المتحدة شكلاً من أشكال التوجيه عن بعد إلى قنبلة تالبوي لإنشاء قنبلة تارزون ، وهي قنبلة وزنها 12000 رطل (5400 كجم) تم نشرها في الحرب الكورية ضد مركز قيادة تحت الأرض بالقرب من كانجي .

حديث

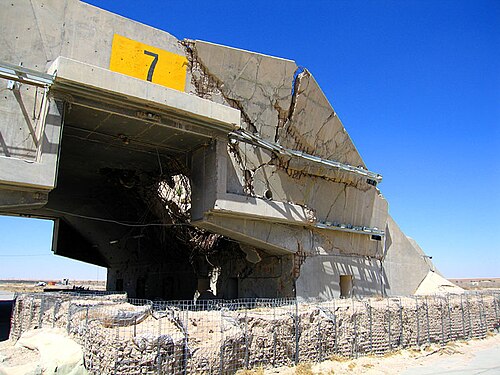

الأضرار التي لحقت بقاعدة علي السالم الجوية في الكويت جراء قذائف خارقة للتحصينات خلال حرب الخليج الأولى عام 1991
قنبلة خارقة للتحصينات من طراز GBU-57A/B MOP خلال اختبار في ميدان وايت ساندز للصواريخ في نيو مكسيكو، الولايات المتحدة الأمريكية

صُممت قنبلة BLU-109 الأمريكية لاختراق الملاجئ الخرسانية وغيرها من الهياكل المحصنة قبل انفجارها. دخلت الخدمة عام 1985. ويُعتقد أن طائرات مقاتلة إسرائيلية من طراز F-15I استخدمت قنابل BLU-109 في الغارات التي أسفرت عن مقتل زعيم حزب الله حسن نصر الله في بيروت في 27 سبتمبر 2024. [ 10 ] [ 11 ]

خلال عملية عاصفة الصحراء (1991)، برزت الحاجة إلى قنبلة ذات قدرة اختراق عالية تُضاهي الأسلحة البريطانية في الحرب العالمية الثانية، إلا أن أيًا من القوات الجوية التابعة لحلف الناتو لم يكن يمتلك مثل هذا السلاح. وكحل مؤقت، طُوّرت بعض هذه القنابل على مدى 28 يومًا، باستخدام سبطانات مدفعية قديمة عيار 8 بوصات (203 ملم) كأغلفة. بلغ وزن هذه القنابل أكثر من طنين ،  وحملت 293 كيلوغرامًا من المتفجرات شديدة الانفجار. كانت موجهة بالليزر، وسُمّيت "وحدة القنابل الموجهة-28 ( GBU-28 )". وقد أثبتت فعاليتها في الدور المقصود. [ 12 ]

من الأمثلة على القنابل الروسية الخارقة للتحصينات قنبلة KAB-1500L-Pr. تُزود بها طائرات Su-24M و Su-34 . ويُقال إنها قادرة على اختراق ما بين 10 و20 مترًا من التربة أو مترين من الخرسانة المسلحة. يبلغ وزن القنبلة 1500 كيلوغرام (3300 رطل) ، منها 1100 كيلوغرام (2400 رطل) رأس حربي شديد الانفجار خارق للدروع. وهي موجهة بالليزر ، وتصل دقة إصابتها إلى 7 أمتار (23 قدمًا) CEP . [ 13 ]

تمتلك الولايات المتحدة سلسلة من القنابل المصممة خصيصاً، مثل سلسلة قنابل "بايفواي" الموجهة بالليزر، لاختراق الهياكل المحصنة أو المدفونة على أعماق كبيرة:

عمق الاختراق للخرسانة المسلحةأنظمة الأسلحة
1.8 متر (5 أقدام و11 بوصة)  مخترق BLU-109GBU-10 ، GBU-15 ، GBU-24 ، GBU-27 ، AGM-130 ، GBU-31(V)3/B & GBU-31(V)4/B
3.4 متر (11 قدم) BLU-116 مخترق موحد متطور (AUP)جي بي يو-15 ، جي بي يو-24 ، جي بي يو-27 ، إيه جي إم-130
سلاح حراري ضغطي من طراز BLU-118/BGBU-15 ، GBU-24 ، AGM-130
أكثر من 6 أمتار (20 قدمًا) المخترق الفائق BLU-113GBU-28 ، GBU-37
18 متراً (59 قدماً) BLU-127 قذيفة خارقة للدروعقنبلة جي بي يو-57

تُعد تركيا دولة أخرى معروفة بتطويرها لصواريخ خارقة للتحصينات، مثل SARB-83 وNEB-84. [ 14 ] [ 15 ]

يُطلق على خليفة قنبلة GBU-57A/B MOP اسم GBU-76/B [ 16 ]

الصمامات

الصاعق التقليدي هو نفسه المستخدم في القنابل الخارقة للدروع التقليدية : مزيج من مؤقت ومروحة دافعة قوية في مؤخرة القنبلة. يتم تجهيز الصاعق عند إطلاق القنبلة، وينفجر عندما تتوقف المروحة عن الدوران وينتهي المؤقت.

قد تستخدم القنابل الحديثة المضادة للتحصينات صاعقًا تقليديًا، لكن بعضها يتضمن أيضًا ميكروفونًا ووحدة تحكم دقيقة . يستمع الميكروفون، بينما تحسب وحدة التحكم الدقيقة عدد الطوابق حتى تخترق القنبلة العدد المطلوب من الطوابق. تعمل شركة نورثروب غرومان على تطوير صاعق استشعار الفراغ للأهداف المحصنة (HTVSF)، وهو صاعق إلكتروني قابل للبرمجة من قمرة القيادة، قادر على تدمير الأهداف المدفونة في أعماق كبيرة. يوفر هذا الصاعق أوقات تأخير متعددة للتجهيز والتفجير، بالإضافة إلى خاصية استشعار الفراغ، مما يسمح بتفعيل دقيق للصاعق لأسلحة تزن 910 و2270 كيلوغرامًا (2000 و5000 رطل ) لتنفجر عند وصولها إلى مساحة مفتوحة داخل ملجأ مدفون في أعماق كبيرة. [ 17 ] [ 18 ]

الصواريخ

قنبلة خارقة للتحصينات من طراز GBU-24 Paveway III أمريكية الصنع في اختبار أسلحة

تُتيح السرعة الإضافية التي يوفرها محرك الصاروخ اختراقًا أكبر للرأس الحربي المُثبّت على الصاروخ والمُصمّم لاختراق التحصينات. ولتحقيق أقصى اختراق ( عمق التأثير )، قد يتكون الرأس الحربي من قذيفة عالية الكثافة فقط. ويحمل هذا النوع من الرؤوس الحربية طاقة أكبر من الرأس الحربي المُزوّد ​​بمتفجرات كيميائية (الطاقة الحركية للقذيفة عند سرعة فائقة ).

كول

إنّ قنبلة اختراق المخابئ النووية هي النسخة النووية من قنبلة اختراق المخابئ التقليدية. صُمّم المكوّن غير النووي لهذه القنبلة لتعزيز قدرتها على اختراق التربة أو الصخور أو الخرسانة بشكل كبير ، وذلك لإيصال الرأس الحربي النووي إلى الهدف. تُستخدم هذه الأسلحة لتدمير المخابئ العسكرية المحصّنة المدفونة تحت الأرض في أعماق كبيرة . نظريًا، يُفترض أن تكون كمية التساقط الإشعاعي النووي أقل من تلك الناتجة عن التفجير النووي التقليدي في الهواء، نظرًا لانخفاض قوتها التفجيرية نسبيًا . مع ذلك، ونظرًا لأن هذه الأسلحة تتلامس بالضرورة مع كميات كبيرة من الحطام الأرضي، فقد تُنتج، في ظروف معينة، تساقطًا إشعاعيًا كبيرًا. وقد شهدت قوة الرأس الحربي وتصميم السلاح تغييرات دورية عبر تاريخ تصميم هذه الأسلحة. يُطلق الانفجار تحت الأرض نسبة أكبر من طاقته في باطن الأرض، مقارنةً بالانفجار على سطح الأرض أو فوقه، والذي يُطلق معظم طاقته في الغلاف الجوي.
