قنبلة الفراشة

كانت قنبلة الفراشة (أو قنبلة الفراشة 2  كجم أو SD 2 ) ذخيرة فرعية مضادة للأفراد ألمانية تزن 2 كجم (4.4 رطل) استخدمتها القوات الجوية الألمانية ( لوفتفافه ) خلال الحرب العالمية الثانية . سُميت بهذا الاسم لأن غلافها المعدني الأسطواني الرقيق، الذي ينفتح عند إطلاق القنبلة الفرعية، يُعطيها مظهرًا سطحيًا يُشبه فراشة كبيرة. ^{[ 1 ]} كان تصميمها مميزًا للغاية وسهل التمييز. لم تكن قنابل SD 2 تُلقى بشكل فردي، بل كانت تُعبأ في حاويات تحتوي على ما بين 6 و108 ذخائر فرعية، مثل موزعات الذخائر الفرعية AB 23 SD 2 و AB 250-3 . كانت الذخائر الفرعية SD 2 تُطلق بعد انفصال الحاوية عن الطائرة وانفجارها. ولأن قنابل SD 2 كانت تُلقى دائمًا في مجموعات (وليس بشكل فردي)، كان العثور على قنبلة SD 2 واحدة غير منفجرة مؤشرًا موثوقًا على إلقاء قنابل أخرى في مكان قريب. كان هذا النوع من القنابل من أوائل القنابل العنقودية التي استُخدمت في القتال، وقد أثبت فعاليته العالية كسلاح. أطلق سلاح الجو الألماني (لوفتفافه) على حاويات القنابل التي كانت تحمل قنابل SD 2 الصغيرة وتطلقها في الجو اسم " بيض الشيطان ". ^{[ 2 ]}

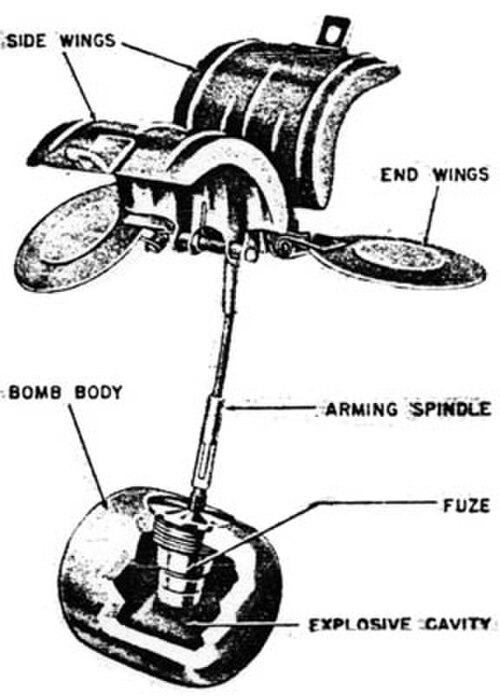

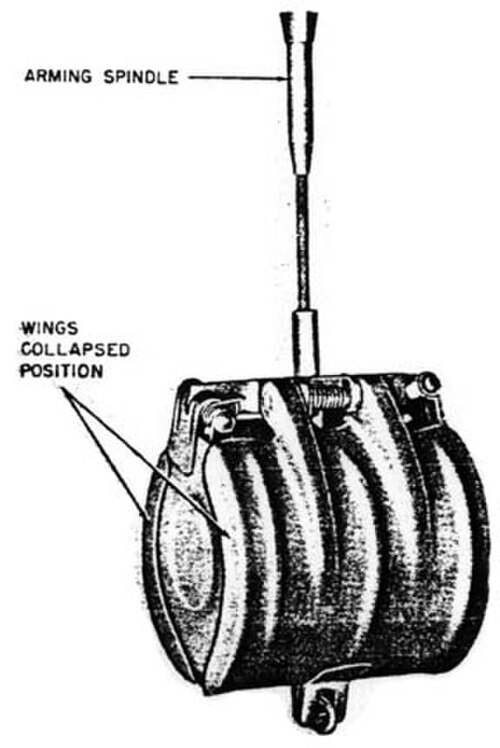

كانت الذخيرة الفرعية SD 2 عبارة عن أسطوانة من الحديد الزهر طولها 76 مليمترًا (3 بوصات) ، وكان قطرها أكبر قليلًا قبل فتح أجنحتها. تم توصيل كابل فولاذي طوله 121 مليمترًا (4.8 بوصات) عبر محور إلى صاعق ألومنيوم مثبت في جيب الصاعق على جانب القنبلة. كان الغلاف الخارجي مفصليًا وينفتح على شكل نصف أسطوانة عند سقوطه. بالإضافة إلى ذلك، كانت هناك أجنحة زنبركية في الأطراف تنفتح للخارج. كانت الأجنحة مائلة بزاوية مع تدفق الهواء، مما أدى إلى دوران المحور (المتصل بالصاعق) عكس اتجاه عقارب الساعة أثناء سقوط القنبلة. بعد أن يدور المحور حوالي 10 مرات (مفككًا نفسه جزئيًا من القنبلة)، كان يحرر دبوسًا زنبركيًا داخل الصاعق، مما يؤدي إلى تسليح قنبلة SD 2 بالكامل. بقيت الأجنحة ومحور التسليح متصلة بالقنبلة بعد تسليح الصاعق، أثناء هبوط القنبلة نحو الأرض. احتوت قنابل الفراشة على معزز kleine Zündladung 34 (kl. Zdlg. 34/Np مزود بكبسولة تفجير و7 غرامات من نيتروبنتا ) والحشوة المتفجرة الرئيسية المكونة من 225 غرامًا من مادة Füllpulver 60/40 ( أمتول ) المتفجرة المصبوبة. بلغت كثافة الشظايا الناتجة عن قنبلة SD 2 شظية واحدة لكل متر مربع ^في دائرة نصف قطرها 8 أمتار من انفجارها على الأرض؛ وبشكل عام، أنتج جسم قنبلة SD 2 حوالي 250 شظية بكتلة تزيد عن غرام واحد، بالإضافة إلى عدد أكبر من الشظايا الأخف وزنًا. كانت الشظايا قاتلة بشكل عام لأي شخص ضمن دائرة نصف قطرها 10 أمتار (33 قدمًا)، ويمكن أن تُسبب إصابات خطيرة بالشظايا (مثل جروح العين العميقة) على مسافة تصل إلى 100 متر (330 قدمًا) . عادة ما كانت القنابل الفراشية مطلية إما باللون الأصفر القشي (تمويه صحراوي)، أو، إذا كانت مزودة بصاعق DoppZ (41) أو (41) A، باللون الأخضر الداكن أو الرمادي.

كان من الممكن تزويد قنابل الفراشة بأي من ثلاثة صمامات، مصنوعة من الألومنيوم ومختومة بنوع الطراز محاط بدائرة:

• الصاعق 41 - مزود بمفتاح اختيار خارجي بإعدادين. إعداد "الزمن" ( Zeit ) يُفجّر القنبلة في الهواء، بعد حوالي خمس ثوانٍ من التجهيز. أما إعداد "الصدمة" (AZ ) فيُفجّر القنبلة عند اصطدامها بالأرض. يكون الصاعق مُجهزًا إذا كانت أربعة خيوط لولبية ظاهرة في قاعدة محور التجهيز. هذا الصاعق شديد الحساسية لأي خلل إذا كان مفتاح الاختيار مضبوطًا على " الزمن" والقنبلة غير منفجرة. إعداد المفتاح الخاص بأي صاعق من النوع 41 واضح للعيان على سطحه الخارجي.
• صاعق 67 - تأخير زمني ميكانيكي. يمكن ضبط وقت الانفجار بين 5 و30 دقيقة بعد تجهيزه في الهواء. يحتوي هذا الصاعق أيضًا على مفتاح اختيار خارجي للتفجير بالصدمة. يمكن رؤية إعداد المفتاح الخاص بأي صاعق من النوع 67 بوضوح على سطحه الخارجي.
• 70 صاعقًا - جهاز مضاد للعبث (أي فخ متفجر ) سيُفجّر القنبلة إذا تم تحريكها بعد ارتطامها بالأرض. يكون الصاعق جاهزًا للاستخدام إذا كانت ثلاثة خيوط لولبية ظاهرة في قاعدة محور التجهيز.

قد تحتوي القنابل الفراشية الموجودة في حاويات الذخائر الفرعية على مزيج من أنواع مختلفة من الصمامات لزيادة تأثيرها على الهدف. بالإضافة إلى ذلك، عند تركيب نوع واحد من الصمامات بوظيفتين تشغيليتين (مثل النوع 41)، يمكن أن تحتوي القنابل الموجودة في حاويات الذخائر الفرعية على إحدى هاتين الوظيفتين أو كلتيهما، والتي يختارها طاقم الدعم الأرضي التابع لسلاح الجو الألماني. كما وُجدت أنواع مختلفة من الصمامات مثل 41A و41B و70B1 و70B2، وغيرها. تُركّب هذه الأنواع في جيب الصمام عبر وصلة حربة (يُثبّت الصمام في مكانه بواسطة مشبكين فولاذيين)، ولكنها تعمل بنفس الطريقة.

كما هو الحال مع القنابل العنقودية الحديثة، لم يُعتبر من العملي تفكيك القنابل الفراشية التي تم تسليحها بالكامل ولكنها لم تنفجر . ويعود ذلك إلى أن صمامات SD 2 صُممت عمدًا لتكون بالغة الصعوبة والخطورة في تفكيكها بعد تسليحها. وبدلًا من ذلك، كان الإجراء القياسي لتفكيك أي قنبلة فراشة SD 2 غير منفجرة هو إخلاء المنطقة لمدة 30 دقيقة على الأقل (في حال كانت القنبلة مزودة بصمام تأخير زمني من النوع 67)، ثم تطويقها بحلقة من أكياس الرمل (لاحتواء الانفجار) وتدميرها في مكانها بتفجير شحنة متفجرة صغيرة بجانبها. ومن الحلول الأخرى ربط خيط طويل بالقنبلة وسحبه بعد الاحتماء، أو بالنسبة للقنابل الموجودة في المناطق الريفية المفتوحة، إطلاق النار عليها ببندقية من مسافة آمنة.

لا تحتفظ جميع قنابل الفراشة SD 2 غير المنفجرة بأجنحتها. ففي بعض الحالات، تكون الأجنحة قد تآكلت بفعل الصدأ وسقطت. عندها، تُشبه قنبلة SD 2 علبة صفيح صدئة بداخلها قرص ألومنيوم (الصاعق)، وأحيانًا يبرز منه جزء صغير. وبغض النظر عن عمرها وحالتها، تظل جميع قنابل SD 2 غير المنفجرة شديدة الحساسية لأي اضطراب، ويمكن أن تنفجر بسهولة.

استُخدمت قنابل الفراشة لأول مرة ضد إيبسويتش عام 1940، ثم أُلقيت أيضًا على كينغستون أبون هال ، وغريمسبي ^{[ 3 ]} ، وكليثوربس في يونيو 1943، بالإضافة إلى أهداف أخرى في المملكة المتحدة. ^{[ 4 ]} قاد المقدم إريك ويكلينغ عملية إزالة الذخائر غير المنفجرة في غريمسبي ضمن سلاح المهندسين الملكي. ^{[ 5 ]} استُخدمت هذه القنابل لاحقًا ضد قوات الحلفاء في الشرق الأوسط. ^{[ 6 ]} تعمّدت الحكومة البريطانية إخفاء أخبار الأضرار والاضطرابات التي سببتها قنابل الفراشة لتجنب تشجيع الألمان على مواصلة استخدامها. في 28 أكتوبر 1940، اكتشف فنيو الذخائر في الجيش البريطاني، الرقيب كان والملازم الثاني تايلور، بعض قنابل الفراشة التي لم تنفجر بشكل صحيح في إيبسويتش. من خلال إعادة تثبيت قضبان التسليح في الصمامات (أي الوضع غير المسلح)، تمكنوا من استعادة نماذج آمنة من نظام السلاح الجديد للسماح للبريطانيين بإجراء هندسة عكسية وفهم الآلية. ^{[ 7 ]}

استُخدمت صواريخ SD-2 في المراحل الأولى من عملية بارباروسا ، الغزو الألماني للاتحاد السوفيتي الذي بدأ في 22 يونيو 1941. تم اختيار ما بين 20 و30 طاقمًا جويًا لإسقاط صواريخ SD-2 و SD-10 (  ذخائر عنقودية وزنها 10 كيلوغرامات) على مطارات سوفيتية رئيسية، حيث خُصص سرب من ثلاث طائرات لكل مطار. كان الهدف من هذه الهجمات المبكرة إحداث اضطراب وارتباك، بالإضافة إلى منع تشتت الطائرات السوفيتية حتى بدء الهجوم الرئيسي. ^{[ 8 ]} أُفيد أن سرب Kampfgeschwader 51 فقد 15 طائرة بسبب حوادث صواريخ SD-2، أي ما يقرب من نصف إجمالي خسائر سلاح الجو الألماني (لوفتفافه) في ذلك اليوم. ^{[ 9 ]}

ارتفع استهلاك سلاح الجو الألماني (لوفتفافه) الشهري من طراز SD 2 من 289,000 وحدة في صيف عام 1941 إلى 436,000 وحدة في يوليو 1943 و520,000 وحدة في أغسطس 1943. إلا أن هذه الزيادة لم تكن كافية لتلبية متطلبات القيادة العليا لسلاح الجو الألماني. ^{[ 10 ]}

كانت القنبلة العنقودية AB 250-2 قادرة على حمل 144 قنبلة فرعية مضادة للأفراد من طراز SD 2، أو 40 قنبلة فرعية مضادة للدروع من طراز SD-4 . بينما كانت AB 250-3 قادرة على حمل 108 قنابل من طراز SD 2. كانت طائرات فوك وولف من سلسلة Fw 190 F/G تحمل قنابل AB 250 في أغلب الأحيان، ولكن عمليًا، كان من الممكن حملها بواسطة مجموعة متنوعة من الطائرات، بما في ذلك طائرة Me 262. بسبب تدخل هتلر، تم تجنيد هذه المقاتلات النفاثة كقاذفات مقاتلة ( Jabo )، وهو دور لم تكن مناسبة له. والجدير بالذكر أن طائرات Me 262 أُرسلت في غارات استفزازية على أيندهوفن في أوائل أكتوبر، محملة بقاذفات قنابل AB 250 الصغيرة. ^{[ 11 ]}

آخر حالة وفاة مسجلة في المملكة المتحدة جراء قنبلة فراشة ألمانية في إنجلترا كانت في 27 نوفمبر 1956، أي بعد أكثر من 11 عامًا من نهاية الحرب: كان الملازم أول طيار هربرت ديرينغتون ^{[ 12 ] [ 13 ]} من سلاح الجو الملكي البريطاني يفحص قنبلة من طراز SD 2 في "مقبرة أبمينستر للقنابل" (وهي عبارة عن حفر رملية نائية تقع شرق قاعدة هورنتشورتش التابعة لسلاح الجو الملكي البريطاني ، حيث كانت تُجرى أعمال تجريبية وبحثية في مجال التخلص من الذخائر المتفجرة) عندما انفجرت. توفي متأثرًا بشظايا الانفجار في مستشفى أولدتشيرش في اليوم نفسه. ^{[ 14 ]}

في جزيرة مالطا عام ١٩٨١، توفي بول غاوتشي، وهو رجل مالطي يبلغ من العمر ٤١ عامًا، بعد أن قام بلحام قنبلة على شكل فراشة بأنبوب معدني واستخدمها كمطرقة، ظنًا منه أنها علبة غير ضارة. ^{[ ١٥ ]} وكان آخر اكتشاف لمثل هذه القنبلة في ٢٨ أكتوبر ٢٠٠٩، على يد صبي يبلغ من العمر ١١ عامًا في وادٍ منعزل بالقرب من مطار تعرض لقصف مكثف. وقد فجرت القوات المسلحة المالطية هذه القنبلة بأمان في الموقع. ^{[ ١٥ ]}

•
  صورة لـ SD 2 من كتيب التدريب رقم 2 للدفاع المدني: الأجسام التي تسقط من الجو (الطبعة الثالثة).
•

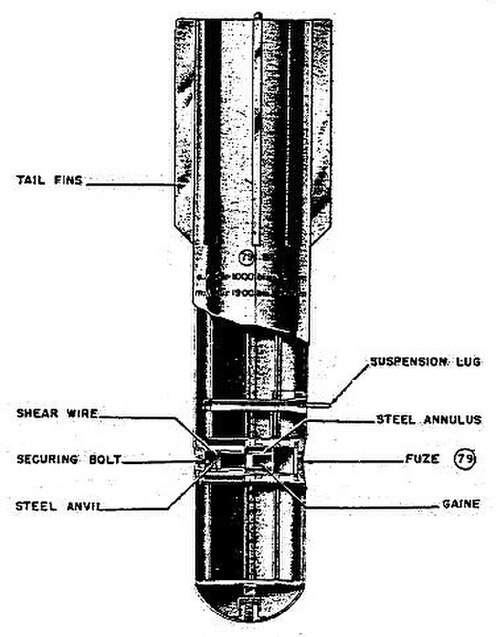

  موزع الذخائر الفرعية AB 23 .
•

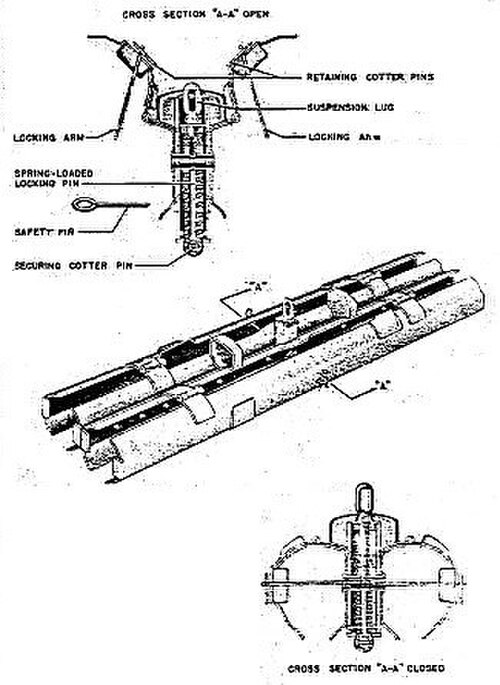

  موزع الذخائر الفرعية AB 24T.
•

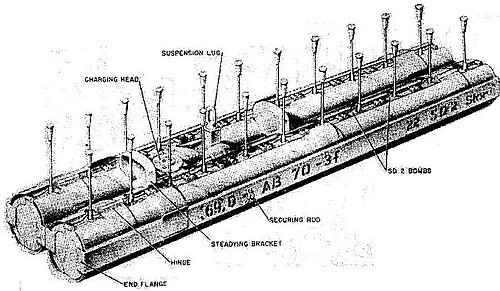

  موزع الذخائر الفرعية AB 70-3.
•

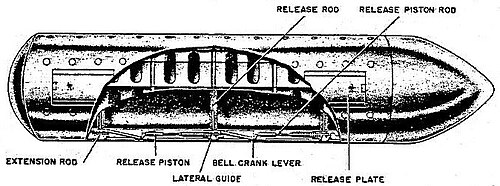

  موزع الذخائر الفرعية AB 250-1.
•

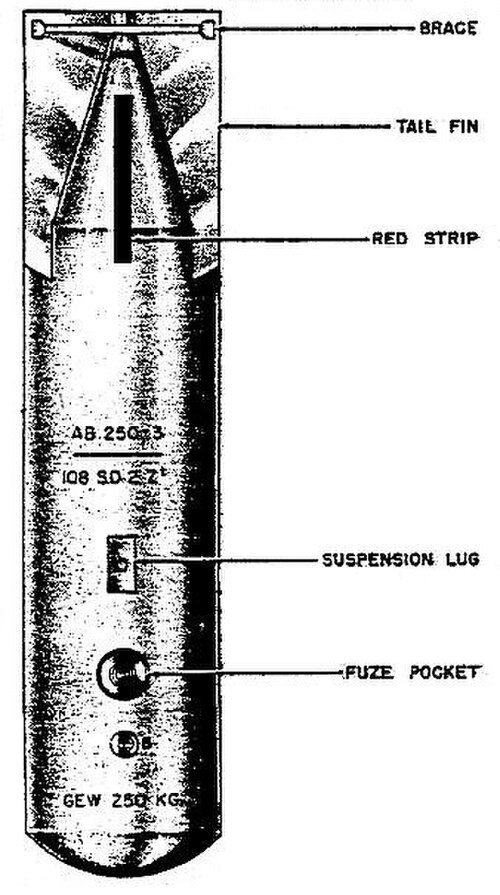

  موزع الذخائر الفرعية AB 250-3 .

صنعت الولايات المتحدة نسخة من القنبلة الفرعية SD 2 لاستخدامها خلال الحرب العالمية الثانية والحرب الكورية وحرب فيتنام، وأطلقت عليها اسم M83. ^{[ 16 ]} كانت أنواع الصمامات الثلاثة المستخدمة في القنبلة الفرعية M83 نسخًا معدلة قليلاً من التصاميم الألمانية الأصلية.

• M128A1 - صاعق انفجار جوي أو صاعق صدمي. يحدث الانفجار الجوي بعد 2.5 ثانية من التجهيز. أما الانفجار عند الصدم فهو فوري. إعدادات الصاعق مُعلّمة بوضوح على السطح الخارجي، ويمكن للطاقم الأرضي تحديدها.
• M130A1 - صمام توقيت ميكانيكي مزود بخاصية تأخير زمني تتراوح بين 10 و20 و30 و40 و50 و60 دقيقة. لا يحمل أي علامات، ولكن يمكن تمييزه من خلال القطعة المربعة الشكل المخصصة لمحور التسليح.
• M131A1 - صمام مضاد للتشويش. ينفجر عند التشويش على الجهاز. لا يحمل أي علامات، ولكن يمكن تمييزه من خلال التركيب خماسي الشكل لمحور التسليح

تم استخدام القنبلة المتشظية M83 التي تزن 4 أرطال (1.8 كجم) في القنابل العنقودية الأمريكية M28 و M29 .

•
  قنبلة عنقودية أمريكية من طراز M83 بأجنحتها المغلقة. لم يتم تفعيل الصاعق بعد.
•

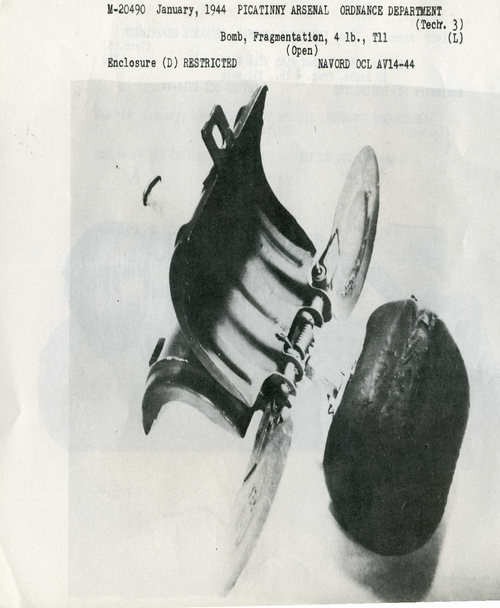

  قنبلة عنقودية أمريكية من طراز M83 مزودة بأجنحة.
•
  قنبلة عنقودية من طراز M29 وزنها 500  رطل تحتوي على 90 ذخيرة فرعية من طراز M83
