يُستخدم سلك من التنجستن ككاثود مُسخّن مباشرةً في مصباح تفريغ غاز الزئبق منخفض الضغط، والذي يُصدر الإلكترونات. ولزيادة انبعاث الإلكترونات، تُطلى الكاثودات الساخنة بطبقة بيضاء من مزيج الانبعاث الحراري، والتي تظهر بوضوح في الجزء المركزي من الملف. تتكون هذه الطبقة عادةً من خليط من أكاسيد الباريوم والسترونتيوم والكالسيوم ، وتتآكل مع الاستخدام العادي، مما يؤدي في النهاية إلى تلف المصباح .

في الأنابيب المفرغة من الهواء والأنابيب المملوءة بالغاز ، يُعرف المهبط الساخن أو المهبط الحراري بأنه قطب كهربائي يُسخّن ليُصدر الإلكترونات عبر الانبعاث الحراري . وهذا يختلف عن المهبط البارد الذي لا يحتوي على عنصر تسخين، حيث يكون عنصر التسخين عادةً سلكًا كهربائيًا يُسخّن بتيار كهربائي يمر عبره. تتميز المهابط الساخنة بكثافة طاقة أعلى بكثير من المهابط الباردة، إذ تُصدر عددًا أكبر بكثير من الإلكترونات من نفس مساحة السطح. أما المهابط الباردة فتعتمد على انبعاث الإلكترونات الميداني أو انبعاث الإلكترونات الثانوي الناتج عن قصف الأيونات الموجبة، ولا تتطلب تسخينًا. يوجد نوعان من المهابط الساخنة: في المهبط المُسخّن مباشرةً ، يكون السلك هو المهبط الذي يُصدر الإلكترونات، وفي المهبط المُسخّن بشكل غير مباشر ، يُسخّن السلك أو عنصر التسخين قطبًا معدنيًا منفصلاً يُصدر الإلكترونات.

من عشرينيات القرن العشرين وحتى ستينياته، استخدمت مجموعة واسعة من الأجهزة الإلكترونية أنابيب التفريغ ذات المهبط الساخن. واليوم، تُستخدم المهابط الساخنة كمصدر للإلكترونات في المصابيح الفلورية ، وأنابيب التفريغ ، ومدافع الإلكترونات المستخدمة في أنابيب أشعة الكاثود ، ومعدات المختبرات مثل المجاهر الإلكترونية .

وصف

قطبان كاثوديان مُسخّنان بشكل غير مباشر (شريط التسخين البرتقالي) في أنبوب ثلاثي مزدوج ECC83
رسم توضيحي مقطعي لأنبوب ثلاثي مفرغ ذي مهبط مسخن بشكل غير مباشر (الأنبوب البرتقالي) ، يظهر عنصر التسخين في الداخل

قطب الكاثود في أنبوب مفرغ أو أي نظام تفريغ آخر هو سطح معدني ينبعث منه إلكترونات إلى الفراغ الموجود داخل الأنبوب. ولأن الإلكترونات سالبة الشحنة تنجذب إلى النوى الموجبة لذرات المعدن، فإنها عادةً ما تبقى داخل المعدن وتحتاج إلى طاقة لمغادرته. [ 1 ] تُسمى هذه الطاقة دالة شغل المعدن. [ 1 ] في الكاثود الساخن، يُحفز سطح الكاثود على انبعاث الإلكترونات بتسخينه بواسطة سلك رفيع من معدن مقاوم للحرارة مثل التنجستن ، يمر فيه تيار كهربائي. [ 1 ] [ 2 ] يُسخن الكاثود إلى درجة حرارة تتسبب في "تبخر" الإلكترونات من سطحه إلى الفراغ الموجود داخل الأنبوب، وهي عملية تُسمى الانبعاث الحراري . [ 1 ]

يوجد نوعان من الكاثودات الساخنة: [ 1 ]

الكاثود المسخن مباشرة
في هذا النوع، يكون الخيط نفسه هو المهبط، حيث ينبعث منه الإلكترونات مباشرةً، وهو مطلي بأكاسيد معدنية. استُخدمت المهابط المسخّنة مباشرةً في أنابيب التفريغ الأولى. أما اليوم، فتُستخدم في أنابيب الفلورسنت ومعظم أنابيب التفريغ عالية الطاقة.
الكاثود المسخن بشكل غير مباشر
في هذا النوع، لا يُعدّ الفتيل هو المهبط، بل يُسخّن مهبطًا منفصلاً يتكون من أسطوانة معدنية تُحيط بالفتيل، وتُصدر هذه الأسطوانة إلكترونات. تُستخدم المهابط المُسخّنة بشكل غير مباشر في معظم أنابيب التفريغ منخفضة الطاقة. على سبيل المثال، في معظم أنابيب التفريغ، يكون المهبط عبارة عن أنبوب من النيكل مُغطّى بأكاسيد معدنية. يُسخّن هذا الأنبوب بواسطة فتيل من التنجستن بداخله، وتتسبب حرارة الفتيل في انبعاث إلكترونات من السطح الخارجي لطبقة الأكسيد. [ 2 ] يُطلق على فتيل المهبط المُسخّن بشكل غير مباشر عادةً اسم " المسخّن" .

السبب الرئيسي لاستخدام مهبط مُسخَّن بشكل غير مباشر هو عزل باقي أنبوب التفريغ عن فرق الجهد الكهربائي عبر الفتيل، مما يسمح لأنابيب التفريغ باستخدام التيار المتردد لتسخين الفتيل. في أنبوب يكون فيه الفتيل نفسه هو المهبط، فإن المجال الكهربائي المتردد الناتج عن سطح الفتيل سيؤثر على حركة الإلكترونات ويُدخل طنينًا في خرج الأنبوب. كما يسمح هذا الأسلوب بربط فتائل جميع الأنابيب في جهاز إلكتروني واحد وتزويدها بالتيار من مصدر واحد، حتى وإن كانت المهابط التي تُسخِّنها ذات جهود مختلفة.

توهج الكاثود المُسخّن مباشرةً في أنبوب رباعي الأقطاب Eimac 4-1000A بقدرة 1 كيلوواط في جهاز إرسال لاسلكي . تعمل الكاثودات المُسخّنة مباشرةً عند درجات حرارة أعلى وتُنتج توهجًا أكثر سطوعًا. يقع الكاثود خلف عناصر الأنبوب الأخرى ولا يمكن رؤيته مباشرةً.

لتحسين انبعاث الإلكترونات، تُعالج الكاثودات عادةً بمواد كيميائية، وهي مركبات من معادن ذات دالة شغل منخفضة . تُشكّل هذه المواد طبقة معدنية على السطح تُصدر المزيد من الإلكترونات. تتطلب الكاثودات المُعالجة مساحة سطح أقل، ودرجات حرارة أقل، وطاقة أقل لتوفير نفس تيار الكاثود. كان لا بد من تسخين خيوط التنجستن المُثوّرة غير المُعالجة، المُستخدمة في أنابيب التفريغ القديمة (المُسماة "الباعثات الساطعة")، إلى 1370 درجة مئوية (2500 درجة فهرنهايت) ، أي حتى تصل إلى درجة التوهج الأبيض، لإنتاج انبعاث حراري كافٍ للاستخدام، بينما تُنتج الكاثودات المُغطاة الحديثة (المُسماة "الباعثات الباهتة") عددًا أكبر بكثير من الإلكترونات عند درجة حرارة مُعينة، لذا لا يلزم تسخينها إلا إلى 427-593 درجة مئوية (800-1100 درجة فهرنهايت ) . [ 1 ] [ 3 ]

الأنواع

الكاثودات المطلية بالأكسيد

أكثر أنواع الكاثودات شيوعًا التي تُسخّن بشكل غير مباشر هو الكاثود المطلي بالأكسيد، حيث يُغطى سطح كاثود النيكل بطبقة من أكسيد فلز قلوي ترابي لزيادة الانبعاث. كان أكسيد الباريوم من أوائل المواد المستخدمة في هذا النوع ؛ إذ يُشكّل طبقة أحادية الذرة من الباريوم ذات دالة شغل منخفضة للغاية. تستخدم التركيبات الحديثة مزيجًا من أكسيد الباريوم وأكسيد السترونتيوم وأكسيد الكالسيوم . وهناك تركيبة قياسية أخرى تتكون من أكسيد الباريوم وأكسيد الكالسيوم وأكسيد الألومنيوم بنسبة 5:3:2. كما يُمكن استخدام أكسيد الثوريوم  أيضًا. تعمل الكاثودات المطلية بالأكسيد عند درجة حرارة تتراوح بين 800 و1000 درجة مئوية، وهي درجة حرارة برتقالية ساخنة. تُستخدم هذه الكاثودات في معظم أنابيب التفريغ الزجاجية الصغيرة، ولكن نادرًا ما تُستخدم في الأنابيب عالية الطاقة لأن الطلاء يتلف بفعل الأيونات الموجبة التي تقصف الكاثود، والتي تتسارع بفعل الجهد العالي على الأنبوب. [ 4 ]

لتسهيل عملية التصنيع، تُغطى الكاثودات المطلية بالأكسيد عادةً بالكربونات ، والتي تُحوّل بعد ذلك إلى أكاسيد بالتسخين. ويمكن تحقيق التنشيط عن طريق التسخين بالميكروويف ، أو التسخين بالتيار الكهربائي المباشر، أو قصف الإلكترونات أثناء وجود الأنبوب في جهاز التفريغ، حتى يتوقف إنتاج الغازات. وتُعد نقاوة مواد الكاثود عاملاً حاسماً في عمر الأنبوب. [ 5 ] يزداد محتوى الباريوم بشكل ملحوظ على الطبقات السطحية لكاثودات الأكسيد وصولاً إلى عمق عشرات النانومترات، بعد عملية تنشيط الكاثود. [ 6 ] ويمكن تقييم عمر كاثودات الأكسيد باستخدام دالة أسية ممتدة . [ 7 ] وتتحسن قدرة مصادر انبعاث الإلكترونات على البقاء بشكل ملحوظ عن طريق التطعيم العالي للمنشط عالي السرعة. [ 8 ]

يتفاعل أكسيد الباريوم مع آثار السيليكون الموجودة في المعدن الأساسي، مُشكِّلاً طبقة من سيليكات الباريوم (Ba₂SiO₄ ) . تتميز هذه الطبقة بمقاومة كهربائية عالية، خاصةً تحت تأثير تيارات متقطعة، وتعمل كمقاوم موصول على التوالي مع المهبط. يُعدّ هذا الأمر غير مرغوب فيه بشكل خاص بالنسبة للأنابيب المستخدمة في تطبيقات الحاسوب، حيث يمكن أن تبقى دون توصيل للتيار لفترات طويلة. [ 9 ]

يتسامى الباريوم أيضًا من المهبط الساخن، ويترسب على الهياكل المجاورة. في أنابيب الإلكترون، حيث تتعرض الشبكة لدرجات حرارة عالية، ومن شأن تلوث الباريوم أن يُسهّل انبعاث الإلكترونات من الشبكة نفسها، تُضاف نسبة أعلى من الكالسيوم إلى خليط الطلاء (تصل إلى 20% من كربونات الكالسيوم). [ 9 ]

صورة مجهرية إلكترونية ماسحة لدعامة G1 وسلك G1، لخلية خماسية مستخدمة بكثرة تظهر تلوث أكسيد الباريوم (باللون الأخضر) من الكاثود.

كاثودات البوريد

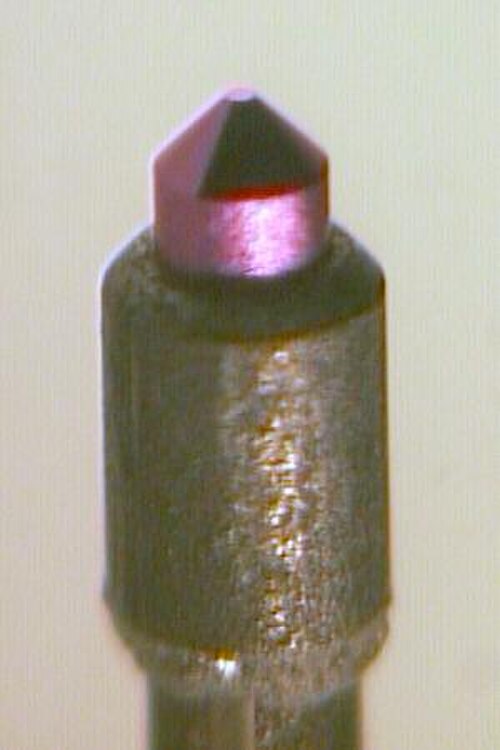

مهبط ساخن من سداسي بوريد اللانثانوم

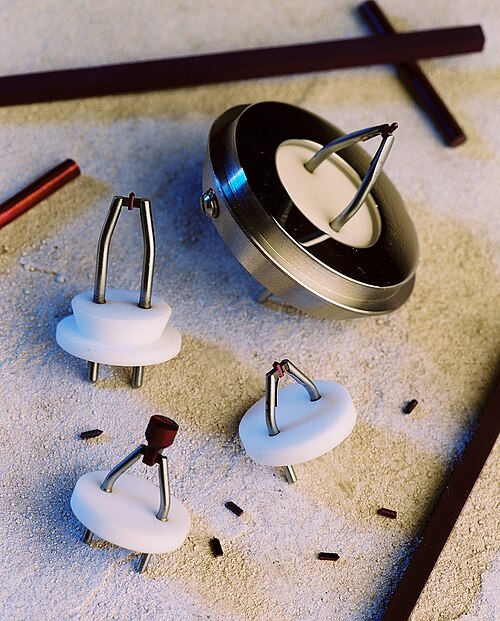

كاثودات ساخنة من سداسي بوريد اللانثانوم

يُستخدم سداسي بوريد اللانثانوم (LaB₆ ) وسداسي بوريد السيريوم (CeB₆ ) كطلاء لبعض الكاثودات عالية التيار. تتميز سداسيات البوريد بانخفاض دالة شغلها، حوالي 2.5 إلكترون فولت ، كما أنها مقاومة للتسمم. تُظهر كاثودات بوريد السيريوم معدل تبخر أقل عند 1700 كلفن مقارنةً بكاثودات بوريد اللانثانوم، ولكنه يتساوى عند 1850 كلفن وما فوق. تتمتع كاثودات بوريد السيريوم بعمر أطول بمقدار مرة ونصف من كاثودات بوريد اللانثانوم، وذلك لمقاومتها العالية للتلوث الكربوني. تتميز كاثودات البوريد بسطوع يفوق سطوع كاثودات التنجستن بعشرة أضعاف تقريبًا، وعمر أطول منها بمقدار 10 إلى 15 ضعفًا. تُستخدم هذه المواد في تطبيقات متنوعة، منها المجاهر الإلكترونية ، وأنابيب الميكروويف ، والطباعة الحجرية الإلكترونية ، ولحام حزم الإلكترونات ، وأنابيب الأشعة السينية ، وليزر الإلكترون الحر . مع ذلك، تميل هذه المواد إلى أن تكون باهظة الثمن.

ويمكن استخدام أنواع أخرى من الهيكسابوريدات أيضًا؛ ومن الأمثلة على ذلك هيكسابوريد الكالسيوم ، وهيكسابوريد السترونتيوم ، وهيكسابوريد الباريوم ، وهيكسابوريد الإيتريوم ، وهيكسابوريد الغادولينيوم ، وهيكسابوريد الساماريوم ، وهيكسابوريد الثوريوم .

الخيوط المثقوبة

يُعدّ فتيل التنجستن المُثوّر نوعًا شائعًا من الكاثودات المُسخّنة مباشرةً، ويُستخدم في معظم أنابيب الإرسال عالية القدرة. اكتُشف هذا الفتيل عام 1914، وأصبح عمليًا بفضل إيرفينغ لانغمير عام 1923. [ 10 ] تُضاف كمية صغيرة من الثوريوم  إلى التنجستن في الفتيل، ثم يُسخّن الفتيل حتى يتوهج عند حوالي 2400 درجة مئوية، فتنتقل ذرات الثوريوم إلى سطحه مُشكّلةً الطبقة الباعثة. يُؤدي تسخين الفتيل في جوّ من الهيدروكربونات إلى كربنة سطحه وتثبيت الطبقة الباعثة. تتميّز الفتيلات المُثوّرة بعمرها الطويل جدًا ومقاومتها لقصف الأيونات الذي يحدث عند الفولتيات العالية، وذلك بفضل انتشار الثوريوم الجديد باستمرار إلى السطح، مُجدّدًا الطبقة. تُستخدم هذه الفتيلات في جميع أنابيب التفريغ عالية القدرة تقريبًا لأجهزة الإرسال اللاسلكية، وفي بعض أنابيب مُضخّمات الصوت عالية الدقة . تميل أعمارها إلى أن تكون أطول من أعمار الكاثودات الأكسيدية. [ 11 ]

بدائل الثوريوم

نظراً للمخاوف المتعلقة بإشعاع الثوريوم وسميته، بُذلت جهودٌ لإيجاد بدائل. أحد هذه البدائل هو التنجستن المُزركون، حيث يُستخدم ثاني أكسيد الزركونيوم بدلاً من ثاني أكسيد الثوريوم. ومن المواد البديلة الأخرى أكسيد اللانثانوم (III) ، وأكسيد الإيتريوم (III) ، وأكسيد السيريوم (IV) ، ومخاليطها. [ 12 ]

مواد أخرى

إضافةً إلى الأكاسيد والبوريدات المذكورة، يمكن استخدام مواد أخرى أيضًا. ومن الأمثلة على ذلك كربيدات وبوريدات المعادن الانتقالية ، مثل كربيد الزركونيوم ، وكربيد الهافنيوم ، وكربيد التنتالوم ، وثنائي بوريد الهافنيوم ، ومخاليطها. وعادةً ما تُختار معادن من المجموعتين IIIB ( السكانديوم ، والإتريوم ، وبعض اللانثانيدات ، وغالبًا الغادولينيوم والساماريوم ) و IVB ( الهافنيوم ، والزركونيوم ، والتيتانيوم ) . [ 12 ]

بالإضافة إلى التنجستن، يمكن استخدام معادن وسبائك حرارية أخرى ، مثل التنتالوم والموليبدينوم والرينيوم وسبائكها.

يمكن وضع طبقة عازلة من مادة أخرى بين المعدن الأساسي وطبقة الانبعاث لمنع التفاعل الكيميائي بينهما. يجب أن تكون هذه المادة مقاومة لدرجات الحرارة العالية، وأن تتمتع بنقطة انصهار عالية وضغط بخار منخفض للغاية، وأن تكون موصلة للكهرباء. ومن المواد المستخدمة على سبيل المثال: ثنائي بوريد التنتالوم ، ثنائي بوريد التيتانيوم ، ثنائي بوريد الزركونيوم ، ثنائي بوريد النيوبيوم ، كربيد التنتالوم ، كربيد الزركونيوم ، نتريد التنتالوم ، ونتريد الزركونيوم . [ 13 ]

سخان الكاثود

سخان الكاثود عبارة عن سلك تسخين يُستخدم لتسخين الكاثود في أنبوب مفرغ أو أنبوب أشعة الكاثود . يجب أن يصل عنصر الكاثود إلى درجة الحرارة المطلوبة لكي تعمل هذه الأنابيب بشكل صحيح. لهذا السبب، غالبًا ما تحتاج الأجهزة الإلكترونية القديمة إلى بعض الوقت "للتسخين" بعد تشغيلها؛ ولا تزال هذه الظاهرة تُلاحظ في أنابيب أشعة الكاثود في بعض أجهزة التلفزيون وشاشات الكمبيوتر الحديثة . يسخن الكاثود إلى درجة حرارة تتسبب في "انبعاث" الإلكترونات من سطحه إلى الفراغ الموجود داخل الأنبوب، وهي عملية تُسمى الانبعاث الحراري . تتراوح درجة الحرارة المطلوبة للكاثودات الحديثة المطلية بالأكسيد بين 800 و1000 درجة مئوية (1470-1830 درجة فهرنهايت) .

عادةً ما يكون المهبط على شكل أسطوانة معدنية طويلة وضيقة في مركز الأنبوب. يتكون السخان من سلك أو شريط رفيع مصنوع من سبيكة معدنية عالية المقاومة مثل النيكروم ، يشبه عنصر التسخين في محمصة الخبز ولكنه أدق. يمر السلك عبر مركز المهبط، وغالبًا ما يكون ملفوفًا على دعامات عازلة صغيرة أو مثنيًا على شكل دبابيس شعر لتوفير مساحة سطح كافية لتوليد الحرارة المطلوبة. تحتوي السخانات النموذجية على طبقة خزفية على السلك. عند ثني السلك بشدة عند طرفي غلاف المهبط، ينكشف. يتم توصيل طرفي السلك كهربائيًا باثنين من الدبابيس العديدة البارزة من نهاية الأنبوب. عندما يمر التيار عبر السلك، يصبح شديد السخونة، وتصطدم الحرارة المشعة بالسطح الداخلي للمهبط، مما يؤدي إلى تسخينه. ينتج السخان التوهج الأحمر أو البرتقالي الذي يُرى من أنابيب التفريغ أثناء التشغيل.

لا توجد مساحة كبيرة في المهبط، وغالبًا ما يُصنع بحيث يلامسه سلك التسخين. يُعزل الجزء الداخلي من المهبط بطبقة من الألومينا (أكسيد الألومنيوم). لا يُعدّ الألومينا عازلًا جيدًا عند درجات الحرارة العالية، لذا تُصنّف الصمامات الإلكترونية بجهد أقصى بين المهبط وسلك التسخين، يتراوح عادةً بين 200 و300 فولت فقط.

تتطلب السخانات مصدر طاقة بجهد منخفض وتيار عالٍ. تستخدم أنابيب الاستقبال المصغرة للأجهزة التي تعمل بالتيار الكهربائي ما بين 0.5 إلى 4 واط لتسخينها؛ بينما تستخدم الأنابيب عالية الطاقة، مثل أنابيب التقويم أو أنابيب الإخراج، ما بين 10 إلى 20 واط، وقد تحتاج أنابيب إرسال البث إلى كيلوواط أو أكثر لتسخين المهبط. [ 14 ] الجهد المطلوب عادةً ما يكون 5 أو 6 فولت تيار متردد . يتم توفير هذا الجهد بواسطة ملف تسخين منفصل في محول إمداد الطاقة الخاص بالجهاز، والذي يوفر أيضًا الجهود الأعلى المطلوبة لألواح الأنابيب والأقطاب الكهربائية الأخرى. إحدى الطرق المستخدمة في أجهزة استقبال الراديو والتلفزيون التي تعمل بالتيار الكهربائي بدون محول، مثل جهاز All American Five، هي توصيل جميع سخانات الأنابيب على التوالي عبر خط الإمداد. وبما أن جميع السخانات مصممة للعمل بنفس التيار، فإنها تتشارك الجهد وفقًا لتصنيفاتها.

استخدمت أجهزة الراديو التي تعمل بالبطاريات تيارًا مباشرًا لتشغيل سخانات الصمامات (المعروفة باسم الفتائل)، وصُممت الصمامات الإلكترونية المخصصة لهذه الأجهزة بحيث تستهلك أقل قدر ممكن من طاقة الفتائل، وذلك لتوفير تكاليف استبدال البطاريات. صُنعت النماذج النهائية لأجهزة استقبال الراديو المزودة بالصمامات الإلكترونية باستخدام صمامات إلكترونية صغيرة جدًا تستهلك أقل من 50 مللي أمبير لتشغيل السخانات، ولكن طُوّرت هذه الأنواع في نفس وقت تطوير الترانزستورات التي حلت محلها تقريبًا.

في الحالات التي يُحتمل فيها أن تنتقل المجالات المتسربة أو الشاردة من دائرة التسخين إلى الكاثود، يُستخدم التيار المستمر أحيانًا لتزويد التسخين بالطاقة. وهذا يُزيل مصدرًا للضوضاء في دوائر الصوت أو أجهزة القياس الحساسة.

تستهلك سخانات أجهزة الصمامات الإلكترونية منخفضة الطاقة معظم الطاقة اللازمة لتشغيلها. أما الترانزستورات فلا تتطلب مثل هذه الطاقة، وهو ما يمثل ميزة كبيرة في كثير من الأحيان.

أنماط الفشل

تتدهور الطبقات الباعثة للضوء على الكاثودات المطلية ببطء مع مرور الوقت، وبسرعة أكبر بكثير عند زيادة الحمل على الكاثود بتيار عالٍ جدًا. والنتيجة هي ضعف الانبعاث وانخفاض قدرة الأنابيب، أو في حالة أنابيب أشعة الكاثود، انخفاض السطوع.

يمكن أن تتلف الأقطاب الكهربائية النشطة نتيجة ملامستها للأكسجين أو مواد كيميائية أخرى (مثل الألومنيوم أو السيليكات )، سواءً كانت موجودة كغازات متبقية، أو متسربة إلى الأنبوب عبر التسريبات، أو منبعثة من خلال انبعاث الغازات أو هجرة المواد من مكونات الأنبوب. ينتج عن ذلك انخفاض في الانبعاثية. تُعرف هذه العملية بتسمم الكاثود . كان لا بد من تطوير أنابيب عالية الموثوقية لحاسوب ويرل ويند المبكر ، بخيوط خالية من آثار السيليكون .

يُعد التدهور البطيء للطبقة الباعثة والاحتراق المفاجئ وانقطاع الخيط من أنماط الفشل الرئيسية لأنابيب التفريغ.

خصائص الكاثود الساخن لأنبوب الإرسال

المادة [ 15 ]درجة حرارة التشغيلفعالية الانبعاثانبعاثات محددة
التنجستن2500 كلفن5 مللي أمبير/واط500 مللي أمبير/ سم²
التنجستن المثور2000 كلفن (1726 درجة مئوية)100 مللي أمبير/واط5 أمبير/ سم²
مطلي بأكسيد1000 ألف500 مللي أمبير/واط10 أمبير/ سم²
ألومينات الباريوم1300 كيلوجول400 مللي أمبير/واط4 أمبير/ سم²
