إشارة رقمية
الإشارة الرقمية هي إشارة تمثل البيانات كسلسلة من القيم المنفصلة ؛ إذ لا يمكنها في أي لحظة معينة أن تأخذ إلا قيمة واحدة من بين عدد محدود من القيم. [ 1 ] [ 2 ] [ 3 ] وهذا يختلف عن الإشارة التناظرية ، التي تمثل قيمًا متصلة ؛ إذ تمثل في أي لحظة معينة عددًا حقيقيًا ضمن مجموعة لا نهائية من القيم.
تمثل الإشارات الرقمية البسيطة المعلومات في نطاقات منفصلة من المستويات. جميع المستويات ضمن نطاق القيم الواحد تمثل حالة المعلومات نفسها . [ 1 ] في معظم الدوائر الرقمية ، يمكن أن تأخذ الإشارة قيمتين صحيحتين محتملتين؛ وهذا ما يُسمى إشارة ثنائية أو إشارة منطقية . [ 4 ] يتم تمثيلها بنطاقين من الجهد: أحدهما قريب من قيمة مرجعية (يُطلق عليها عادةً اسم الأرض أو الصفر فولت)، والآخر قيمة قريبة من جهد التغذية. تتوافق هاتان القيمتان مع القيمتين صفر وواحد ( أو خطأ وصواب ) في المجال المنطقي ، لذا في أي لحظة معينة ، تمثل الإشارة الثنائية رقمًا ثنائيًا واحدًا (بت). بسبب هذا التقطيع ، لا تخرج التغييرات الصغيرة نسبيًا في مستويات الإشارة عن الغلاف المنفصل، وبالتالي يتم تجاهلها بواسطة دوائر استشعار حالة الإشارة. ونتيجة لذلك، تتمتع الإشارات الرقمية بمناعة ضد الضوضاء ؛ فالضوضاء الإلكترونية ، بشرط ألا تكون كبيرة جدًا، لن تؤثر على الدوائر الرقمية، بينما تُضعف الضوضاء دائمًا أداء الإشارات التناظرية بدرجة ما. [ 5 ]
تُستخدم أحيانًا إشارات رقمية ذات أكثر من حالتين؛ وتُسمى الدوائر التي تستخدم هذه الإشارات بالمنطق متعدد القيم . على سبيل المثال، تُسمى الإشارات التي يمكن أن تتخذ ثلاث حالات محتملة بالمنطق ثلاثي القيم .
في الإشارة الرقمية، قد تكون الكمية الفيزيائية التي تمثل المعلومات تيارًا أو جهدًا كهربائيًا متغيرًا، أو شدة أو طور أو استقطاب مجال بصري أو كهرومغناطيسي آخر ، أو ضغطًا صوتيًا، أو مغنطة وسائط التخزين المغناطيسية ، وما إلى ذلك. تُستخدم الإشارات الرقمية في جميع الأجهزة الإلكترونية الرقمية ، ولا سيما أجهزة الحوسبة ونقل البيانات .
التعريفات
مصطلح الإشارة الرقمية له تعريفات مترابطة في سياقات مختلفة.
في الإلكترونيات الرقمية
في الإلكترونيات الرقمية ، تُعرَّف الإشارة الرقمية بأنها إشارة مُعدَّلة السعة النبضية ، أي سلسلة من النبضات الكهربائية أو الضوئية ذات العرض الثابت، يشغل كل منها مستوىً واحدًا من عددٍ مُحدد من مستويات السعة. [ 6 ] [ 7 ] وتُعدّ الإشارة المنطقية أو الإشارة الثنائية حالةً خاصة ، إذ تتفاوت بين مستوى إشارة منخفض ومستوى إشارة عالٍ.
تُولَّد سلاسل النبضات في الدوائر الرقمية عادةً بواسطة ترانزستورات تأثير المجال لأشباه الموصلات المعدنية المؤكسدة (MOSFET)، نظرًا لسرعة تبديلها الإلكتروني العالية (تشغيل/إيقاف) وقدرتها على التكامل واسع النطاق (LSI). [ 8 ] [ 9 ] في المقابل، تُولِّد ترانزستورات الوصلة ثنائية القطب إشاراتٍ أبطأ تُشبه الموجات الجيبية . [ 8 ]
في معالجة الإشارات

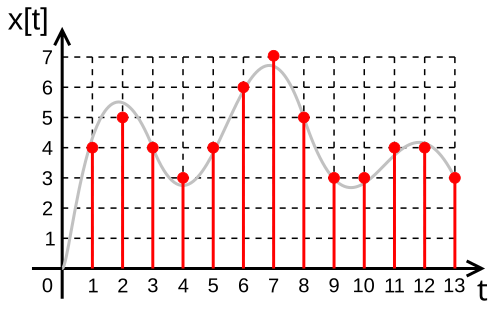

في معالجة الإشارات الرقمية ، تُعرَّف الإشارة الرقمية بأنها تمثيل لإشارة فيزيائية يتم أخذ عينات منها وتكميمها. وهي تجريد منفصل زمنيًا وسعويًا. لا توجد قيمة للإشارة إلا على فترات زمنية منتظمة، لأن قيم الإشارة الفيزيائية المقابلة لها في تلك اللحظات المأخوذة منها العينات هي فقط ذات أهمية للمعالجة الرقمية اللاحقة. تتكون الإشارة الرقمية من سلسلة من الرموز المستمدة من مجموعة محدودة من القيم. [ 10 ] يمكن تخزين الإشارة الرقمية أو معالجتها أو إرسالها فعليًا كإشارة تعديل رمز النبضة (PCM).
في مجال الاتصالات
في الاتصالات الرقمية ، تُعرَّف الإشارة الرقمية بأنها إشارة فيزيائية مستمرة الزمن، تتناوب بين عدد محدود من أشكال الموجات، [ 3 ] وتمثل سلسلة بتات . يعتمد شكل الموجة على نظام الإرسال، والذي قد يكون نظام ترميز خطي يسمح بالإرسال في النطاق الأساسي ؛ أو نظام تعديل رقمي ، يسمح بالإرسال في نطاق تمرير عبر أسلاك طويلة أو عبر نطاق تردد لاسلكي محدود. تُعتبر هذه الموجة الجيبية المعدلة بحامل إشارة رقمية في أدبيات الاتصالات الرقمية ونقل البيانات، [ 11 ] ولكنها تُعتبر سلسلة بتات مُحوَّلة إلى إشارة تناظرية في حالات محددة حيث تُنقل الإشارة عبر نظام مُصمم للاتصالات التناظرية، مثل خط الهاتف التناظري. [ 12 ]
في مجال الاتصالات، تكثر مصادر التداخل، ويُعدّ التشويش مشكلةً رئيسيةً في كثير من الأحيان. ويتمّ عادةً تقليل آثار التداخل عن طريق تصفية الإشارات المتداخلة قدر الإمكان، واستخدام تكرار البيانات . وتُعتبر المزايا الرئيسية للإشارات الرقمية في الاتصالات هي مناعتها ضد التشويش، وقدرتها، في كثير من الحالات كما هو الحال مع بيانات الصوت والفيديو، على استخدام ضغط البيانات لتقليل عرض النطاق الترددي المطلوب على وسائط الاتصال بشكل كبير.
مستويات الجهد المنطقي
يُشار إلى شكل الموجة الذي يمثل حالتين لقيمة منطقية (0 و1، أو منخفض وعالي، أو خطأ وصواب) باسم الإشارة الرقمية أو الإشارة المنطقية أو الإشارة الثنائية عندما يتم تفسيرها من حيث رقمين محتملين فقط.
عادةً ما تُمثَّل الحالتان بقياس خاصية كهربائية: الجهد هو الأكثر شيوعًا، ولكن يُستخدم التيار في بعض عائلات الدوائر المنطقية. يُحدَّد نطاقان للجهد لكل عائلة منطقية، وغالبًا ما يكونان غير متجاورين. تكون الإشارة منخفضة عند النطاق المنخفض وعالية عند النطاق العالي، وبين النطاقين قد يختلف السلوك بين أنواع البوابات المختلفة.
إشارة الساعة هي إشارة رقمية خاصة تُستخدم لمزامنة العديد من الدوائر الرقمية. يمكن اعتبار الصورة المعروضة شكل موجة إشارة الساعة. تُفعَّل التغييرات المنطقية إما بالحافة الصاعدة أو الحافة الهابطة. الحافة الصاعدة هي الانتقال من جهد منخفض (المستوى 1 في الرسم التخطيطي) إلى جهد عالٍ (المستوى 2). أما الحافة الهابطة فهي الانتقال من جهد عالٍ إلى جهد منخفض.
على الرغم من أننا قد نتمنى، في نموذج مبسط ومثالي للغاية لدائرة رقمية، أن تحدث هذه التحولات بشكل فوري، إلا أنه لا توجد دائرة في العالم الحقيقي مقاومة بحتة، وبالتالي لا يمكن لأي دائرة تغيير مستويات الجهد بشكل فوري. هذا يعني أنه خلال فترة انتقال قصيرة ومحدودة ، قد لا يعكس الخرج المدخل بدقة، ولن يتوافق مع جهد مرتفع أو منخفض منطقيًا.
تعديل
لإنشاء إشارة رقمية، يجب تعديل الإشارة بإشارة تحكم لإنتاجها. أبسط أنواع التعديل، وهو نوع من التشفير أحادي القطب ، يتمثل ببساطة في تشغيل وإيقاف إشارة تيار مستمر بحيث تمثل الفولتية العالية الرقم "1" والفولتية المنخفضة الرقم "0".

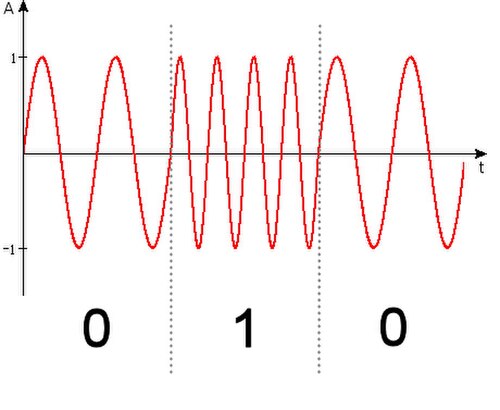

في أنظمة الراديو الرقمية ، يتم تعديل سعة أو تردد أو طور موجة حاملة واحدة أو أكثر بواسطة إشارة التحكم لإنتاج إشارة رقمية مناسبة للإرسال.
خط المشترك الرقمي غير المتماثل (ADSL) عبر أسلاك الهاتف ، لا يستخدم في المقام الأول المنطق الثنائي؛ يتم تعديل الإشارات الرقمية للناقلات الفردية بمنطق ذي قيم مختلفة، اعتمادًا على سعة شانون للقناة الفردية.
تسجيل الوقت
يمكن أخذ عينات من الإشارات الرقمية بواسطة إشارة الساعة على فترات منتظمة عن طريق تمرير الإشارة عبر قلاب . عند القيام بذلك، يتم قياس المدخل عند حافة إشارة الساعة، ثم تُحفظ الإشارة ثابتة حتى إشارة الساعة التالية. هذه العملية هي أساس المنطق المتزامن .
يوجد أيضًا منطق غير متزامن ، لا يستخدم ساعة واحدة، ويعمل بشكل عام بسرعة أكبر، وقد يستخدم طاقة أقل، ولكنه أصعب بكثير في التصميم.
