مستشعر الصورة أو جهاز التصوير هو جهاز استشعار يُستخدم في التصوير . فهو يكشف المعلومات وينقلها لتكوين صورة. ويتم ذلك عن طريق تحويل التوهين المتغير لموجات الضوء (أثناء مرورها عبر الأجسام أو انعكاسها عنها ) إلى إشارات ، وهي عبارة عن نبضات صغيرة من التيار الكهربائي تنقل المعلومات. قد تكون هذه الموجات ضوءًا أو إشعاعًا كهرومغناطيسيًا آخر . تُستخدم مستشعرات الصور في أجهزة التصوير الإلكترونية، سواءً التناظرية أو الرقمية ، والتي تشمل الكاميرات الرقمية ، ووحدات الكاميرا ، وكاميرات الهواتف ، وأجهزة الفأرة الضوئية ، ومعدات التصوير الطبي ، ومعدات الرؤية الليلية مثل أجهزة التصوير الحراري ، والرادار ، والسونار ، وغيرها. ومع تطور التكنولوجيا ، يميل التصوير الإلكتروني والرقمي إلى أن يحل محل التصوير الكيميائي والتناظري.

يُعدّ كلٌّ من جهاز اقتران الشحنة (CCD) ومستشعر البكسل النشط ( CMOS ) النوعين الرئيسيين من مستشعرات الصور الإلكترونية . ويعتمد كلا النوعين على تقنية أشباه الموصلات المعدنية المؤكسدة (MOS)، حيث يعتمد جهاز CCD على مكثفات MOS ، بينما يعتمد مستشعر CMOS على مضخمات MOSFET (ترانزستور تأثير المجال MOS) . وتعتمد المستشعرات التناظرية للإشعاع غير المرئي عادةً على أنابيب مفرغة من أنواع مختلفة، في حين تشمل المستشعرات الرقمية كاشفات الألواح المسطحة .

مقارنة بين مستشعرات CCD ومستشعرات CMOS

صورة مجهرية لزاوية مصفوفة مستشعرات الصور في كاميرا ويب رقمية
مستشعر الصورة (أعلى اليسار) على اللوحة الأم لكاميرا نيكون كولبيكس L2 بدقة 6 ميجابكسل

يُعدّ كلٌّ من جهاز اقتران الشحنة (CCD) ومستشعر البكسل النشط (CMOS) النوعين الرئيسيين من مستشعرات الصور الرقمية ، ويتم تصنيعهما بتقنيات MOS التكميلية (CMOS) أو MOS من النوع N ( NMOS أو Live MOS ). يعتمد كلٌّ من مستشعري CCD وCMOS على تقنية MOS ، [ 1 ] حيث تُشكّل مكثفات MOS اللبنات الأساسية لمستشعر CCD، [ 2 ] بينما تُشكّل مضخمات MOSFET اللبنات الأساسية لمستشعر CMOS. [ 3 ] [ 4 ]

تستخدم الكاميرات المدمجة في المنتجات الاستهلاكية الصغيرة عادةً مستشعرات CMOS، وهي أرخص ثمناً وأقل استهلاكاً للطاقة في الأجهزة التي تعمل بالبطاريات مقارنةً بمستشعرات CCD. [ 5 ] تُستخدم مستشعرات CCD في كاميرات الفيديو عالية الجودة المستخدمة في البث التلفزيوني، بينما تهيمن مستشعرات CMOS على التصوير الفوتوغرافي الثابت والسلع الاستهلاكية حيث تُعدّ التكلفة الإجمالية عاملاً مهماً. يؤدي كلا النوعين من المستشعرات نفس المهمة المتمثلة في التقاط الضوء وتحويله إلى إشارات كهربائية.

كل خلية في مستشعر صور CCD عبارة عن جهاز تناظري، وهو عبارة عن ثنائي ضوئي مثبت . [ 6 ] عندما يسقط الضوء على الشريحة، يُخزن كشحنة كهربائية صغيرة في كل ثنائي ضوئي. تُضخّم الشحنات في صف البكسلات الأقرب إلى مُضخّمات الإخراج (واحد أو أكثر) وتُخرج، ثم يُزيح كل صف من البكسلات شحناته صفًا واحدًا أقرب إلى المُضخّمات، ليملأ الصف الفارغ الأقرب إليها. تُكرر هذه العملية حتى تُضخّم شحنات جميع صفوف البكسلات وتُخرج. [ 7 ]

يحتوي مستشعر الصور CMOS على مُضخِّم لكل بكسل، مقارنةً بعدد قليل من المُضخِّمات في مستشعر CCD. ينتج عن ذلك مساحة أقل لالتقاط الفوتونات مقارنةً بمستشعر CCD، ولكن تم التغلب على هذه المشكلة باستخدام عدسات مجهرية أمام كل ثنائي ضوئي، تعمل على تركيز الضوء داخل الثنائي الضوئي الذي كان سيصطدم بالمُضخِّم دون أن يُكتشف. [ 7 ] تستخدم بعض مستشعرات التصوير CMOS أيضًا إضاءة خلفية لزيادة عدد الفوتونات التي تصل إلى الثنائي الضوئي. [ 8 ] يمكن تصنيع مستشعرات CMOS بمكونات أقل، واستهلاك طاقة أقل، و/أو توفير قراءة أسرع من مستشعرات CCD. [ 9 ] كما أنها أقل عرضةً لتفريغ الشحنات الكهربائية الساكنة.

تصميم آخر، وهو بنية هجينة CCD/CMOS (تُباع تحت اسم " sCMOS ")، يتكون من دوائر متكاملة لقراءة البيانات بتقنية CMOS (ROICs) مُلصقة بطبقة تصوير CCD - وهي تقنية طُوّرت لمصفوفات الأشعة تحت الحمراء ، وتم تكييفها مع تقنية الكاشفات القائمة على السيليكون. [ 10 ] وثمة نهج آخر يتمثل في استغلال الأبعاد الدقيقة جدًا المتاحة في تقنية CMOS الحديثة لتنفيذ بنية شبيهة بـ CCD بالكامل باستخدام تقنية CMOS: يمكن تحقيق هذه البنى بفصل بوابات السيليكون متعدد التبلور بفجوة صغيرة جدًا؛ وعلى الرغم من أنها لا تزال قيد البحث، إلا أن المستشعرات الهجينة قادرة على الاستفادة من مزايا كلٍ من أجهزة التصوير CCD وCMOS. [ 11 ]

أداء

توجد العديد من المعايير التي يمكن استخدامها لتقييم أداء مستشعر الصورة، بما في ذلك النطاق الديناميكي ، ونسبة الإشارة إلى الضوضاء ، والحساسية للضوء المنخفض. بالنسبة للمستشعرات من الأنواع المتشابهة، تتحسن نسبة الإشارة إلى الضوضاء والنطاق الديناميكي مع زيادة حجم المستشعر . ويعود ذلك إلى أنه في زمن تكامل (تعريض) محدد، يسقط عدد أكبر من الفوتونات على البكسل ذي المساحة الأكبر.

التحكم في وقت التعريض

يُتحكم عادةً في زمن تعريض مستشعرات الصور إما بواسطة مصراع ميكانيكي تقليدي ، كما هو الحال في كاميرات الأفلام، أو بواسطة مصراع إلكتروني . يمكن أن يكون التعريض الإلكتروني "شاملاً"، وفي هذه الحالة يبدأ ويتوقف تراكم الإلكترونات الضوئية في منطقة مستشعر الصورة بأكملها في آنٍ واحد، أو "متتابعاً"، وفي هذه الحالة تسبق فترة التعريض لكل صف قراءة ذلك الصف مباشرةً، في عملية "تتتابع" عبر إطار الصورة (عادةً من أعلى إلى أسفل في الوضع الأفقي). يُعد التعريض الإلكتروني الشامل أقل شيوعاً، لأنه يتطلب دوائر "تخزين" للاحتفاظ بالشحنة من نهاية فترة التعريض حتى تصل عملية القراءة إليها، والتي عادةً ما تكون بعد بضعة أجزاء من الألف من الثانية. [ 12 ]

فصل الألوان

نمط باير على المستشعر

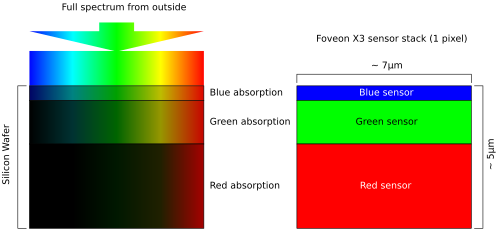

مخطط فوفيون للترشيح الرأسي لاستشعار الألوان

توجد عدة أنواع رئيسية من مستشعرات الصور الملونة، وتختلف باختلاف نوع آلية فصل الألوان:

  • تستخدم مستشعرات الألوان المتكاملة [ 13 ] مصفوفة مرشحات ألوان مصنعة فوق مستشعر صور أحادي اللون من نوع CCD أو CMOS. يُعد نمط باير النمط الأكثر شيوعًا لمصفوفة مرشحات الألوان ، حيث يستخدم ترتيبًا متقاطعًا من بكسلين أخضرين لكل بكسل أحمر وأزرق، على الرغم من تطوير العديد من أنماط مرشحات الألوان الأخرى، بما في ذلك أنماط تستخدم بكسلات سماوية وأرجوانية وصفراء وبيضاء. [ 14 ] صُنعت مستشعرات الألوان المتكاملة في البداية عن طريق نقل الأصباغ الملونة عبر نوافذ مقاومة للضوء إلى طبقة استقبال بوليمرية مطلية فوق مستشعر CCD أحادي اللون. [ 15 ] نظرًا لأن كل بكسل يوفر لونًا واحدًا فقط (مثل الأخضر)، يتم استكمال قيم الألوان "المفقودة" (مثل الأحمر والأزرق) لهذا البكسل باستخدام البكسلات المجاورة. [ 16 ] تُعرف هذه العملية أيضًا باسم إزالة التداخل اللوني أو إزالة نمط باير.
  • يستخدم مستشعر Foveon X3 مصفوفة من مستشعرات البكسل متعددة الطبقات، حيث يفصل الضوء عبر خاصية امتصاص السيليكون التي تعتمد على الطول الموجي، بحيث يستشعر كل موقع قنوات الألوان الثلاثة. هذه الطريقة مشابهة لكيفية عمل أفلام التصوير الملونة.
  • تستخدم تقنية 3CCD ثلاثة مستشعرات صور منفصلة، ​​حيث يتم فصل الألوان بواسطة موشور ثنائي اللون . توفر العناصر ثنائية اللون فصلًا أكثر دقة للألوان، مما يحسن جودة الألوان. ولأن كل مستشعر يتمتع بحساسية متساوية ضمن نطاق تمريره ، وبدقة كاملة، فإن مستشعرات 3CCD تنتج جودة ألوان أفضل وأداءً أفضل في الإضاءة المنخفضة. تنتج مستشعرات 3CCD إشارة كاملة 4:4:4 ، وهي المفضلة في البث التلفزيوني وتحرير الفيديو والمؤثرات البصرية بتقنية مفتاح الكروما .

أجهزة استشعار متخصصة

صورة بالأشعة تحت الحمراء لسديم أوريون التقطها جهاز التصوير HAWK-I التابع للمرصد الأوروبي الجنوبي ، وهو جهاز تصوير واسع المجال يعمل بالتبريد [ 17 ].

تُستخدم أجهزة استشعار خاصة في تطبيقات متنوعة مثل إنشاء صور متعددة الأطياف ، ومناظير الحنجرة بالفيديو ، وكاميرات جاما ، وكواشف الألواح المسطحة ، ومصفوفات أجهزة الاستشعار الأخرى للأشعة السينية ، ومصفوفات الميكروبولومتر في التصوير الحراري ، ومصفوفات أخرى عالية الحساسية لعلم الفلك . [ 18 ]

بينما تستخدم الكاميرات الرقمية عمومًا مستشعرًا مسطحًا، قامت سوني بتطوير نموذج أولي لمستشعر منحني في عام 2014 لتقليل/إزالة انحناء مجال بيتزفال الذي يحدث مع المستشعر المسطح. يسمح استخدام المستشعر المنحني باستخدام عدسة أقصر وأصغر قطرًا مع عدد أقل من العناصر والمكونات، بالإضافة إلى فتحة عدسة أكبر وتقليل انخفاض الإضاءة عند حافة الصورة. [ 19 ]

تاريخ

كانت أنابيب كاميرات الفيديو من أوائل أجهزة الاستشعار التناظرية للضوء المرئي . يعود تاريخها إلى ثلاثينيات القرن العشرين، وتم تطوير أنواع عديدة منها حتى ثمانينيات القرن العشرين. وبحلول أوائل تسعينيات القرن العشرين، تم استبدالها بأجهزة استشعار الصور الحديثة من نوع CCD ذات الحالة الصلبة . [ 20 ]

تُعدّ تقنية MOS أساسًا لأجهزة استشعار الصور الحديثة ذات الحالة الصلبة، [ 21 ] [ 22 ] والتي تعود أصولها إلى اختراع MOSFET على يد محمد م. عطا الله وداوون كانغ في مختبرات بيل عام 1959. [ 23 ] وقد أدت الأبحاث اللاحقة في تقنية MOS إلى تطوير أجهزة استشعار الصور ذات الحالة الصلبة المصنوعة من أشباه الموصلات ، بما في ذلك جهاز اقتران الشحنة (CCD) ولاحقًا مستشعر البكسل النشط ( مستشعر CMOS ). [ 21 ] [ 22 ]

كان مستشعر البكسل السلبي (PPS) سلفًا لمستشعر البكسل النشط (APS). [ 4 ] يتكون مستشعر البكسل السلبي من بكسلات سلبية تُقرأ دون تضخيم ، حيث يتكون كل بكسل من ثنائي ضوئي ومفتاح MOSFET . [ 24 ] وهو نوع من مصفوفات الثنائيات الضوئية ، حيث تحتوي البكسلات على وصلة pn ومكثف مدمج وترانزستورات MOSFET كمفاتيح اختيار . اقترح جي. ويكلر مصفوفة الثنائيات الضوئية عام 1968. [ 3 ] شكل هذا أساس مستشعر البكسل السلبي. [ 4 ] كانت مصفوفات الثنائيات الضوئية المبكرة معقدة وغير عملية، إذ تطلبت تصنيع ترانزستورات الاختيار داخل كل بكسل، بالإضافة إلى دوائر مُضاعِف الإشارات على الشريحة . كما شكلت ضوضاء مصفوفات الثنائيات الضوئية عائقًا أمام الأداء، حيث أدت سعة ناقل قراءة الثنائي الضوئي إلى زيادة مستوى الضوضاء. كما لا يمكن استخدام أخذ العينات المزدوجة المترابطة (CDS) مع مصفوفة الثنائيات الضوئية بدون ذاكرة خارجية . [ 3 ]

في يونيو 2022، أعلنت شركة سامسونج للإلكترونيات عن ابتكارها مستشعر صور بدقة 200 مليون بكسل. يتميز مستشعر ISOCELL HP3 بدقة 200 ميجابكسل ببكسلات يبلغ حجمها 0.56 ميكرومتر، بينما أفادت سامسونج أن المستشعرات السابقة كانت تحتوي على بكسلات بحجم 0.64 ميكرومتر، أي بانخفاض قدره 12% منذ عام 2019. يحتوي المستشعر الجديد على 200 مليون بكسل ضمن عدسة بحجم 25 × 36 ملم (1 × 1.4 بوصة ) . [ 25 ]

جهاز اقتران الشحنة

اخترع ويلارد إس. بويل وجورج إي. سميث جهاز اقتران الشحنة ( CCD) في مختبرات بيل عام 1969. [ 26 ] أثناء بحثهما في تقنية MOS، أدركا أن الشحنة الكهربائية تُشابه الفقاعة المغناطيسية، وأنه يُمكن تخزينها على مكثف MOS صغير. ولأن تصنيع سلسلة من مكثفات MOS على التوالي كان سهلاً نسبياً ، قاما بتوصيل جهد مناسب بها بحيث يُمكن نقل الشحنة من مكثف إلى آخر. [ 21 ] يُعد جهاز اقتران الشحنة (CCD) دائرة أشباه موصلات استُخدمت لاحقاً في أولى كاميرات الفيديو الرقمية للبث التلفزيوني . [ 27 ]

عانت مستشعرات CCD المبكرة من تأخر الغالق ، وقد تم حل هذه المشكلة إلى حد كبير باختراع الصمام الثنائي الضوئي المثبت (PPD). [ 4 ] اخترعه نوبوكازو تيرانيشي وهيروميتسو شيراكي وياسوو إيشيهارا في شركة NEC عام 1980. [ 4 ] [ 28 ] كان عبارة عن بنية كاشف ضوئي تتميز بانخفاض التأخير والضوضاء ، وكفاءة كمية عالية، وتيار مظلم منخفض . [ 4 ] في عام 1987، بدأ دمج الصمام الثنائي الضوئي المثبت في معظم أجهزة CCD، ليصبح عنصرًا أساسيًا في كاميرات الفيديو الإلكترونية الاستهلاكية ، ثم في الكاميرات الرقمية الثابتة . ومنذ ذلك الحين، يُستخدم الصمام الثنائي الضوئي المثبت في جميع مستشعرات CCD تقريبًا، ثم في مستشعرات CMOS. [ 4 ]

مستشعر البكسل النشط

ابتكرت شركة أوليمبوس في اليابان مستشعر البكسل النشط NMOS (APS) في منتصف ثمانينيات القرن الماضي. وقد تحقق ذلك بفضل التطورات في تصنيع أجهزة أشباه الموصلات MOS ، حيث وصل تصغير حجم ترانزستورات MOSFET إلى مستويات أصغر من الميكرون، ثم إلى مستويات دون الميكرون. [ 3 ] [ 29 ] وقد صُنع أول مستشعر NMOS APS على يد فريق تسوتومو ناكامورا في أوليمبوس عام 1985. [ 30 ] وفي وقت لاحق، قام فريق من العلماء في مختبر الدفع النفاث التابع لناسا بتحسين مستشعر البكسل النشط CMOS (مستشعر CMOS) عام 1993. [ 4 ] وبحلول عام 2007، تجاوزت مبيعات مستشعرات CMOS مبيعات مستشعرات CCD. [ 31 ] وبحلول العقد الثاني من القرن الحادي والعشرين، حلت مستشعرات CMOS محل مستشعرات CCD إلى حد كبير في جميع التطبيقات الجديدة.

مستشعرات صور أخرى

استخدمت أول كاميرا رقمية تجارية ، وهي كاميرا كروميمكو سايكلوبس عام 1975، مستشعر صور MOS بحجم 32×32 بكسل. وكانت عبارة عن شريحة ذاكرة ديناميكية MOS ( DRAM ) معدلة . [ 32 ]

تُستخدم مستشعرات الصور MOS على نطاق واسع في تقنية الفأرة الضوئية . أول فأرة ضوئية، التي اخترعها ريتشارد إف. ليون في شركة زيروكس عام 1980، استخدمت شريحة مستشعر دارة متكاملة NMOS بحجم 5  ميكرومتر . [ 33 ] [ 34 ] ومنذ طرح أول فأرة ضوئية تجارية، IntelliMouse ، عام 1999، تستخدم معظم أجهزة الفأرة الضوئية مستشعرات CMOS. [ 35 ]

في فبراير 2018، أعلن باحثون في كلية دارتموث عن تقنية جديدة لاستشعار الصور أطلقوا عليها اسم QIS، اختصارًا لـ Quanta Image Sensor. وبدلًا من البكسلات، تحتوي رقائق QIS على ما يسميه الباحثون "نقاطًا ضوئية". تستطيع كل نقطة ضوئية اكتشاف جسيم ضوئي واحد، يُسمى فوتونًا . [ 36 ]
