مجموعة الرسومات الممتدة (XGA)
شعار XGA الداخلي لشركة IBM، صممه راند بول[1]
تاريخ الافراج عنه1990 ؛ منذ 34 سنة ( 1990 )
تاريخ
السلف8514/أ
خليفةإكس جي إيه-2

بطاقة الرسومات الموسعة (عادة ما تسمى XGA ) هي بطاقة رسومات تصنعها شركة IBM وتم تقديمها لسلسلة IBM PS/2 من أجهزة الكمبيوتر الشخصية في عام 1990 كخليفة لبطاقة 8514/A . وهي تدعم، من بين أوضاع أخرى، دقة عرض تبلغ 1024 × 768 بكسل مع 256 لونًا بتردد 43.5  هرتز ( متشابك )، أو 640 × 480 بتردد 60 هرتز ( غير متشابك ) مع ما يصل إلى 65536 لونًا. [2] [3] أضافت بطاقة XGA-2 وضع ألوان 800 × 600 65536 ووضع ألوان 1024 × 768 60 هرتز غير متشابك. [2]

تم طرح XGA بسعر 1095 دولارًا أمريكيًا مع ذاكرة VRAM سعة 515 كيلو بايت و350 دولارًا أمريكيًا إضافية لتوسيع  الذاكرة 512 كيلو بايت (ما يعادل 2600 دولار أمريكي و820 دولارًا أمريكيًا على التوالي في عام 2023). [4] [2] كما هو الحال مع 8514/A، تطلبت XGA ناقل بنية Micro Channel في وقت كانت فيه أنظمة ISA قياسية، ومع ذلك، نظرًا لمزيد من التوثيق والترخيص الشامل، تم صنع نسخ ISA من XGA. تم دمج XGA في اللوحة الأم لطراز PS/2 95 XP 486. [3]

تم طرح نسخة محسنة تسمى XGA-2 في عام 1992 بسعر 360 دولارًا أمريكيًا، وقيمتها 780 دولارًا أمريكيًا في عام 2023.

تعطي تقنية XGA اسمها للدقة 1024 × 768 ، كما أعطت تقنية VGA من IBM اسمها لدقة 640 × 480 ، على الرغم من أن بطاقات IBM 8514/A و PGC على التوالي تدعم تلك الدقة قبل تسميتها.

سمات

كان 8514 يستخدم واجهة برمجة تطبيقات قياسية تسمى "واجهة المحول" أو AI. تُستخدم هذه الواجهة أيضًا بواسطة XGA و IBM Image Adapter/A واستنساخات 8514/A وXGA مثل ATI Technologies Mach 32 و IIT AGX . تسمح الواجهة لبرامج الكمبيوتر بتفريغ عمليات الرسم ثنائية الأبعاد الشائعة ( رسم الخطوط وملء الألوان ونسخ الكتل عبر blitter ) على الأجهزة. يحرر هذا وحدة المعالجة المركزية المضيفة لمهام أخرى، ويحسن بشكل كبير سرعة إعادة رسم الرسوم المرئية (مثل مخطط دائري أو رسم توضيحي CAD ). [2] [3] كما تم عمل توثيق على مستوى الأجهزة لـ XGA، والذي لم يكن متاحًا لـ 8514/A. [3]

قدمت شركة XGA صورة متحركة للأجهزة بحجم 64×64 والتي كانت تُستخدم عادةً لمؤشر الماوس .

الاختلافات عن 8514/A

  • سجل - متوافق مع VGA [3]
  • يضيف وضع نص مكون من 132 عمودًا ولونًا عاليًا بحجم 640 × 480 [3]
  • يتطلب الحد الأدنى من وحدة المعالجة المركزية المضيفة 80386 [3]
  • يوفر مساحة رسم ثلاثية الأبعاد تسمى "خريطة نقطية" والتي قد توجد في أي مكان في ذاكرة النظام [3]
  • يضيف رسمًا متحركًا لمؤشر الأجهزة [3]
  • يتم نقل برنامج تشغيل واجهة المحول إلى ملف .SYS بدلاً من برنامج TSR [3]
  • تم توفير بيئة متعددة المهام [3]
  • يمكن لـ XGA أن تعمل كوحدة تحكم للناقل والوصول إلى ذاكرة النظام بشكل مباشر [3]
  • تم توفير وثائق على مستوى الأجهزة بواسطة IBM [3]

إكس جي إيه-2

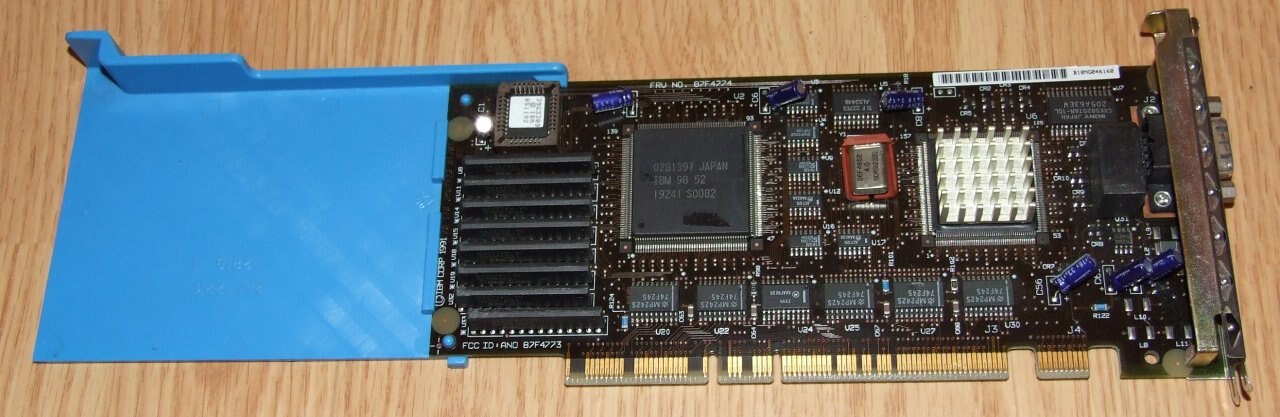

بطاقة رسوميات XGA-2 من IBM micro channel architecture
متغير آخر من بطاقة الرسوميات XGA-2

أضافت XGA-2 دعمًا لدقة 1024 × 768 غير المتشابكة وجعلت ذاكرة VRAM بحجم 1 ميجا بايت قياسية. كان بها دائرة PLL قابلة للبرمجة وساعات بكسل تصل إلى 90 ميجا هرتز، مما يتيح معدل تحديث 75 هرتز عند 1024 × 768. تمت إضافة دقة 800 × 600 مع دعم الألوان العالية 16 بت. تمت زيادة DAC إلى 8 بت لكل قناة، وتم تمكين الوظائف المتسارعة بعمق لون 16 بت. كما أدى استخدام ذاكرة VRAM الأسرع إلى تحسين الأداء. [2]

قدرات الإخراج

عرضت XGA:

  • 640 × 480 :
    • وضع الرسوميات مع 256 لونًا في وقت واحد (8 بت) من أصل 262,144 ( لوحة ألوان RGB ذات 18 بت )؛
    • رسومات تحتوي على 65,536 لونًا في وقت واحد ( 16 بت "ألوان عالية" )؛
    • وضع النص بحجم 80×34 حرفًا
  • 1024 × 768 :
    • رسومات تحتوي على 256 لونًا من أصل 262,144؛
    • نص بحجم 85×38 أو 146×51 حرفًا

تم تقديم XGA-2:

  • رسومات بحجم 640 × 480 مع 256 لونًا من أصل 16.7 مليون لون (لوحة ألوان 24 بت) ؛
  • رسومات بحجم 800 × 600 مع 65,536 لونًا في وقت واحد؛
  • رسومات بدقة 1024 × 768 مع 256 لونًا من أصل 16.7 مليون

قدمت لوحات الاستنساخ اللاحقة حلولاً إضافية:

  • رسومات بحجم 640 × 480 مع 16.7 مليون لون يمكن الوصول إليها في وقت واحد (إذا كان ذلك ممكنًا بدقة 640 × 480 بكسل) ( ألوان حقيقية " 24 بت ") ؛
  • رسومات بحجم 800 × 600 مع 16.7 مليون لون في وقت واحد؛
  • رسومات بدقة 1280 × 1024 مع 65,536 و16.7 مليون لون في وقت واحد

استنساخ

تحتوي ويكيميديا ​​كومنز على وسائط متعلقة بـXGA.

على عكس 8514/A، قامت IBM بتوثيق واجهة الأجهزة الخاصة بها بالكامل مع XGA. علاوة على ذلك، قامت IBM بترخيص تصميم XGA لشركة SGS-Thomson (inmos) و Intel . كان IIT AGX014 متوافقًا إلى حد كبير مع XGA-2 وقدم بعض التحسينات.

قدمت مجموعة VESA طريقة موحدة مشتركة للوصول إلى ميزات مثل مؤشرات الأجهزة، ونقل كتلة البت ( Bit Blt )، والصور المتحركة خارج الشاشة، والتحريك، والرسم، والوظائف الأخرى باستخدام وظائف VBE/المسرع (VBE/AF) في أغسطس 1996. هذا، إلى جانب برامج تشغيل الأجهزة الموحدة لأنظمة التشغيل مثل Microsoft Windows ، أدى إلى القضاء على الحاجة إلى معيار أجهزة للرسومات.

انظر أيضا

مراجع

  1. ^ "شعار XGA". مؤسسة بول راند . تم الاسترجاع في 25 سبتمبر 2021 .
  2. ^ abcde جون بيدي (8 أبريل 2019). “رقائق الرسومات الشهيرة: XGA من IBM. نهاية عصر “. IEEE.org.
  3. ^ abcdefghijklm Julio Sanchez; Maria P. Canton (2003). The PC Graphics Handbook. Boca Raton: CRC Press. ISBN 9780203010532.
  4. ^ 1634–1699: McCusker, JJ (1997). كم يساوي هذا بالنقود الحقيقية؟ مؤشر أسعار تاريخي للاستخدام كمُخفِض لقيم النقود في اقتصاد الولايات المتحدة: إضافات وتصحيحات (PDF) . الجمعية الأمريكية للآثار القديمة .1700–1799: McCusker, JJ (1992). كم يساوي هذا بالنقود الحقيقية؟ مؤشر أسعار تاريخي للاستخدام كمُقلِّل لقيم النقود في اقتصاد الولايات المتحدة (PDF) . الجمعية الأمريكية للآثار القديمة .1800–الحاضر: بنك الاحتياطي الفيدرالي في مينيابوليس. "مؤشر أسعار المستهلك (تقدير) 1800–" . تم الاسترجاع في 29 فبراير 2024 .

قراءة إضافية

  • جيك ريتشر (1992). برمجة IBM XGA بالطاقة . دار نشر MIS. رقم ISBN 9781558281271.
  • ريتشارد ف. فيرارو (1994). دليل المبرمج لبطاقات EGA وVGA وSuper VGA . أديسون ويسلي. رقم ISBN 9780201624908.
