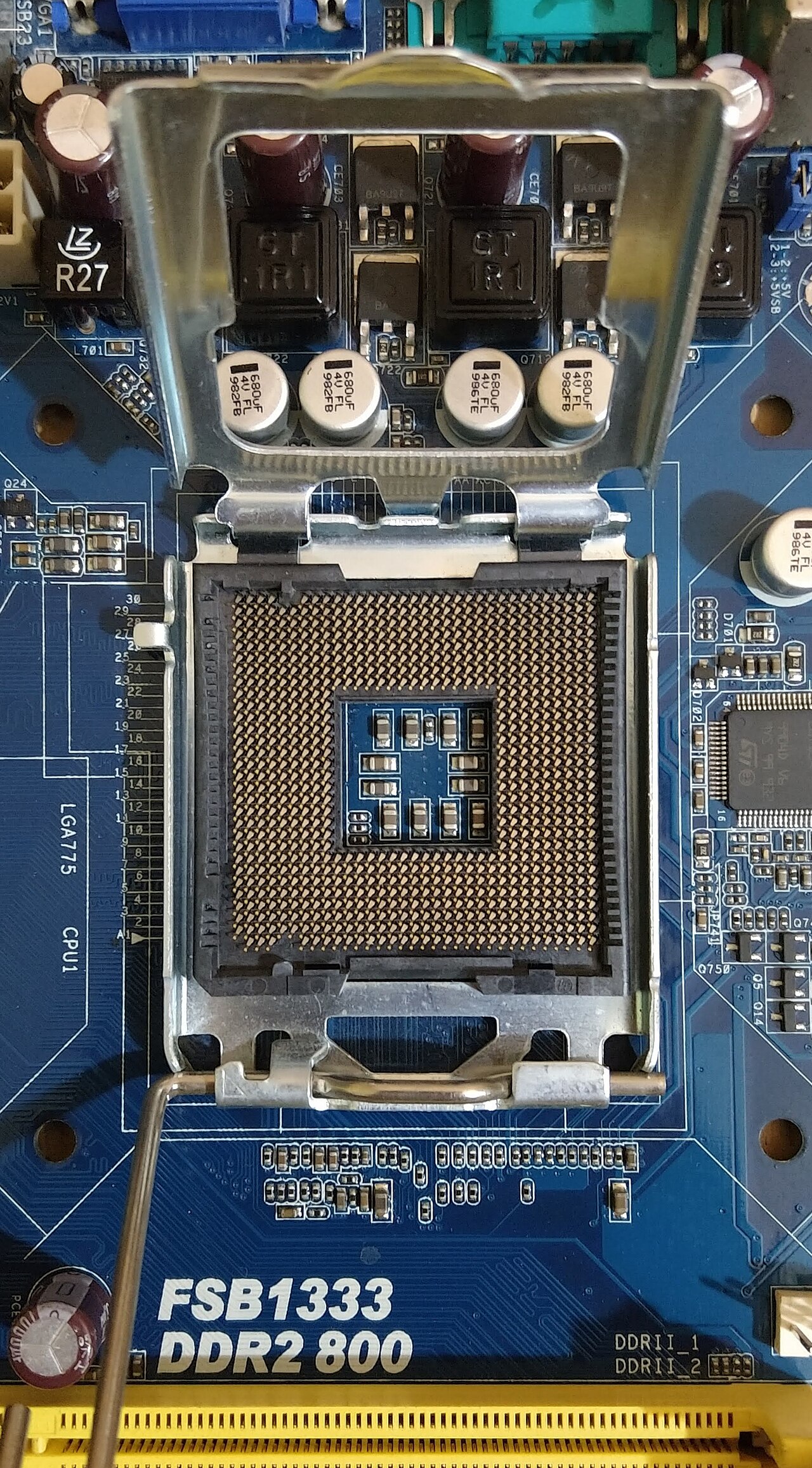

إل جي إيه 775

إل جي إيه 775
تاريخ الافراج عنه	2004
صمم بواسطة	إنتل
تم تصنيعها بواسطة	إنتل
يكتب	مجموعة الشبكة الأرضية - قوة الإدخال صفر (LGA-ZIF)
عوامل شكل الشريحة	مجموعة الشبكة الأرضية ذات الشريحة المقلوبة (FCLGA)
جهات الاتصال	775
بروتوكول FSB	أجتل+
تردد FSB	133 ميجا هرتز (533 ميجا بايت/ثانية); 200 ميجا هرتز (800 ميجا نقلة/ثانية); 266 ميجا هرتز (1066 ميجا بايت/ثانية); 333 ميجا هرتز (1333 ميجا بايت/ثانية); 400 ميجا هرتز (1600 ميجا بايت/ثانية);
مدى الجهد	1.2 فولت - 1.5 فولت
أبعاد المعالج	37.5 مم × 37.5 مم ; 1,406.25 مم 2
المعالجات	إنتل بنتيوم 4 (2.66–3.80 جيجاهرتز); إنتل سيليرون D (2.53–3.60 جيجاهرتز); Intel Pentium 4 Extreme Edition; (3.40–3.73 جيجاهرتز); إنتل بنتيوم دي (2.66–3.60 جيجاهرتز); إصدار بنتيوم إكستريم; (3.20–3.73 جيجاهرتز); بنتيوم ثنائي النواة (1.40–3.33 جيجاهرتز); إنتل كور 2 ديو (1.60–3.33 جيجاهرتز); معالج Intel Core 2 Quad (2.33–3.00 جيجاهرتز); إنتل كور 2 إكستريم (2.66–3.20 جيجاهرتز); إنتل زيون (1.86–3.40 جيجاهرتز); إنتل سيليرون (1.60–2.40 جيجاهرتز);
السلف	المقبس 478
متغير	LGA 771 (المقبس J)
خليفة	LGA 1156 (أجهزة سطح المكتب والخوادم منخفضة المستوى); LGA 1366 (أجهزة سطح مكتب عالية الجودة وبعض الخوادم منخفضة ومتوسطة الجودة);
دعم الذاكرة	دي دي ار 2 دي ; دي ار 3
	هذه المقالة جزء من سلسلة مقابس وحدة المعالجة المركزية

LGA 775 ( مصفوفة الشبكة الأرضية 775)، والمعروفة أيضًا باسم Socket T ، هي مقبس وحدة المعالجة المركزية لسطح المكتب من Intel . وعلى عكس مقابس وحدة المعالجة المركزية PGA ، مثل مقبسها السابق Socket 478 ، لا تحتوي LGA 775 على فتحات للمقابس؛ وبدلاً من ذلك، تحتوي على دبابيس بارزة 775 تلامس نقاط الاتصال الموجودة على الجانب السفلي من المعالج (وحدة المعالجة المركزية). ^[2]

بدأت شركة Intel في بيع وحدات المعالجة المركزية LGA 775 (Socket T) مع الإصدار 64 بت من Pentium 4 HT المستند إلى تقنية 90 نانومتر "Prescott" . ^[2]

كان للمقبس عمر افتراضي طويل بشكل غير عادي، دام 7 سنوات حتى توقف إنتاج آخر المعالجات التي تدعمه في عام 2011. وتم استبدال المقبس بمقبس LGA 1156 (المقبس H) و LGA 1366 (المقبس B).

معالجات LGA 775

مجموعة مختارة من وحدات المعالجة المركزية LGA 775

(ملاحظة: قد لا تعمل بعض المعالجات المدرجة هنا على شرائح Intel الأحدث؛ راجع "توافق LGA 775" أدناه.)

تصميم المبدد الحراري

بالنسبة لـ LGA 775، تبلغ المسافة بين فتحات البراغي الخاصة بالمبدد الحراري 72 مم. لا يمكن استبدال مثل هذه المبددات الحرارية بمبددات حرارية للمقابس التي تبلغ المسافة بينها 75 مم، مثل LGA 1156 و LGA 1155 و LGA 1150 و LGA 1151 و LGA 1200 .

شرائح

كان LGA 775 هو آخر مقبس Intel لأجهزة الكمبيوتر المكتبية الذي صنعت له شركات خارجية شرائح. كانت Nvidia آخر شركة مصنعة خارجية لشرائح LGA 775 (كان منتجها النهائي هو عائلة MCP7A، التي تم تسويقها باسم GeForce 9300/9400، والتي تم إطلاقها في أكتوبر 2008)، حيث أوقفت جهات خارجية أخرى منتجاتها في وقت سابق. تم تصميم وتصنيع جميع شرائح المقابس البديلة حصريًا بواسطة Intel، وهي ممارسة تبنتها لاحقًا أيضًا AMD عندما أطلقت لأول مرة وحدات معالجة مسرعة في عام 2011 ( معالجات Socket AM3+ ، التي تم إطلاقها أيضًا في عام 2011، كانت عادةً مقترنة بلوحة أم مع شرائح AMD، ولكن تم أيضًا تصنيع بعض اللوحات الأم التي تستخدم شرائح خارجية، عادةً مع شرائح Nvidia، حيث تم تمديد تصميم Socket AM3+ مباشرةً من تصميم Socket AM3 السابق ).

إنتل

شرائح Core 2

ليكبورت: 945PL / 945P / 945G / 945GC / 945GZ / 955X / 946PL / 946GZ P
برودواتر: i955X / i946 / 946GZ / PL / 965 / i975 / Q965 / P965 / G965 / Q963 / i975X
بيرليك: X35 / P35 / Q35 / G35 / P33 / G33 / Q33 / P31 / G31 / X38 / X48
إيجل ليك: P45 / P43 / G45 / G43 / G41 / B43 / Q43 / Q45
945PLS3

أختي

سيس 649
649FX
655
656
656FX
662
671
671FX
671DX
672

عبر

بي تي 800
بى ام 800
بي تي 880
ب م 880
بي4 ام 800
P4M800 برو
PT880 برو
PT880 الترا
بي تي 894
PT894 برو
ص4م890
بي تي 890
بي4 ام 900

يدعم PT880 Pro أيضًا AGP و PCI-Express في نفس الوقت، ولكن لا يمكن استخدام سوى منفذ واحد في كل مرة.

أيه تي آي

بطاقة ATI Radeon Xpress 200
بطاقة رسوميات ATI Radeon Xpress 1250
بطاقة ATI CrossFire Xpress 3200

نفيديا

إن فورس 4 الترا
بطاقة nForce4 SLI XE
nForce4 SLI؛
بطاقة الرسوميات nForce4 SLI X16
إن فورس 570 SLI
إن فورس 590 SLI
إن فورس 610i
إن فورس 620i
إن فورس 630i
إن فورس 650i الترا
إن فورس 650i SLI
إن فورس 680i LT SLI
إن فورس 680i SLI
إن فورس 730i
إن فورس 740i SLI
إن فورس 750i SLI
إن فورس 760i SLI
إن فورس 780i SLI
إن فورس 790i SLI
جي فورس 9300
جي فورس 9400 ^[3]

تحسينات في تبديد الحرارة

تضمن القوة من لوحة التحميل أن يكون المعالج مستويًا تمامًا، مما يمنح السطح العلوي لوحدة المعالجة المركزية اتصالًا مثاليًا بالمشتت الحراري أو كتلة الماء البارد المثبتة في الجزء العلوي من وحدة المعالجة المركزية لحمل الحرارة الناتجة عن وحدة المعالجة المركزية بعيدًا. يقدم هذا المقبس أيضًا طريقة جديدة لتوصيل واجهة تبديد الحرارة بسطح الشريحة واللوحة الأم. مع LGA 775، يتم توصيل واجهة تبديد الحرارة مباشرة باللوحة الأم على أربع نقاط، مقارنة باتصالات المقبس 370 والاتصال "الصدفي" رباعي النقاط للمقبس 478. تم القيام بذلك لتجنب الخطر المزعوم المتمثل في سقوط مشتتات الحرارة/المراوح لأجهزة الكمبيوتر المبنية مسبقًا أثناء النقل. تم الإعلان عن أن LGA 775 يتمتع بخصائص تبديد حرارة أفضل من المقبس 478 الذي تم تصميمه ليحل محله، لكن وحدات المعالجة المركزية الأساسية Prescott (في تجسيداتها المبكرة) كانت تعمل بشكل أكثر سخونة من وحدات المعالجة المركزية Pentium 4 ذات النواة الشمالية السابقة ، وقد أدى هذا في البداية إلى تحييد فوائد نقل الحرارة بشكل أفضل. ومع ذلك، تعمل معالجات Core 2 الأحدث في درجات حرارة أقل بكثير من وحدات المعالجة المركزية Prescott التي حلت محلها.

تستخدم المعالجات ذات TDP وسرعات الساعة المنخفضة مركب الواجهة الحرارية فقط بين القالب وناشر الحرارة المتكامل (IHS)، بينما المعالجات ذات TDP وسرعات الساعة الأعلى يكون القالب ملحومًا مباشرة بـ IHS، مما يسمح بنقل الحرارة بشكل أفضل بين وحدة المعالجة المركزية وناشر الحرارة المتكامل.

حدود الأحمال الميكانيكية LGA 775

تتمتع جميع معالجات LGA 775 بحدود تحميل قصوى ميكانيكية لا ينبغي تجاوزها أثناء تجميع المشتت الحراري أو ظروف الشحن أو الاستخدام القياسي. قد يؤدي التحميل فوق هذه الحدود إلى تشقق قالب المعالج وجعله غير قابل للاستخدام. يتم تضمين الحدود في الجدول أدناه.

موقع	متحرك	ثابت
سطح IHS	756 نيوتن (170 رطلاً ₎ (77 كيلوباس )	311 نيوتن (70 رطلاً ₎ (31 كيلوباس)

لقد أدى التحول إلى حزمة LGA إلى خفض حدود التحميل هذه، والتي هي أصغر من حدود التحميل لمعالجات Socket 478 ولكنها أكبر من معالجات Socket 370 و Socket 423 و Socket A ، والتي كانت هشة. وهي كبيرة بما يكفي لضمان عدم تصدع المعالجات.

التوافق مع LGA 775

التوافق متغير للغاية، حيث أن الشرائح الأقدم (Intel 915 وما دونها) تميل إلى دعم وحدات المعالجة المركزية NetBurst Pentium 4 وCeleron أحادية النواة فقط بسرعة FSB تبلغ 533/800 MT/s.

تدعم الشرائح المتوسطة (مثل Intel 945) عادةً كلًا من وحدات المعالجة المركزية أحادية النواة المستندة إلى Pentium 4 بالإضافة إلى معالجات Pentium D ثنائية النواة. يمكن ترقية BIOS لبعض اللوحات الأم التي تستخدم شريحة 945 لدعم المعالجات المستندة إلى Core 65nm. تحتوي الشرائح الأخرى على مستويات متفاوتة من دعم وحدة المعالجة المركزية، والتي تتبع عمومًا إصدار وحدات المعالجة المركزية المعاصرة، حيث أن دعم وحدة المعالجة المركزية LGA 775 هو مزيج معقد من قدرة الشريحة وقيود منظم الجهد ودعم BIOS. على سبيل المثال، لا تدعم شريحة Q45 الأحدث وحدات المعالجة المركزية المستندة إلى NetBurst مثل Pentium 4 وPentium D وPentium Extreme Edition وCeleron D.

قدرات المحاكاة الافتراضية

تتمتع بعض معالجات Core 2 ومعالجات LGA 775 الأخرى بالقدرة على تسريع المحاكاة الافتراضية بالأجهزة . ومع ذلك، قد لا تكون برامج التشغيل الافتراضية الأحدث متوافقة مع وحدات المعالجة المركزية هذه لأنها تفتقر إلى دعم جداول الصفحات الممتدة .
