ألومينات اللانثانوم
| المعرفات | |
|---|---|
| |
نموذج ثلاثي الأبعاد ( JSmol )
|
|
| كيم سبايدر |
|
| بطاقة معلومات وكالة المواد الكيميائية الأوروبية | 100.031.290 |
| رقم EC |
|
معرف PubChem
|
|
| |
| |
| ملكيات | |
| لالو 3 | |
| الكتلة المولية | 213.89 جرام/مول |
| مظهر | شفاف بصريًا، بني إلى بني فاتح |
| رائحة | عديم الرائحة |
| كثافة | 6.52 جرام/سم 3 |
| نقطة الانصهار | 2,080 درجة مئوية (3,780 درجة فهرنهايت؛ 2,350 كلفن) |
| غير قابل للذوبان في الأحماض المعدنية عند 25 درجة مئوية . قابل للذوبان في H3PO3 > 150 درجة مئوية [1] | |
باستثناء ما هو مذكور خلافًا لذلك، يتم تقديم البيانات للمواد في حالتها القياسية (عند 25 درجة مئوية [77 درجة فهرنهايت]، 100 كيلو باسكال).
مراجع صندوق المعلومات
| |
ألومينات اللانثانوم هو مركب غير عضوي له الصيغة LaAlO 3 ، وغالبًا ما يتم اختصاره إلى LAO . وهو أكسيد سيراميكي شفاف بصريًا ذو بنية بيروفسكايت مشوهة .
ملكيات
تتمتع بلورة LaAlO 3 بثابت عزل نسبي مرتفع نسبيًا يبلغ ~25. البنية البلورية لـ LAO عبارة عن بيروفسكايت مشوه معيني الشكل مع معامل شبكة شبه مكعب يبلغ 3.787 أنجستروم في درجة حرارة الغرفة [2] (على الرغم من أن أحد المصادر يدعي أن معامل الشبكة هو 3.82 [3] ). تظهر أسطح LAO البلورية المفردة المصقولة عيبين توأمين مرئيين للعين المجردة.
الاستخدامات
الأغشية الرقيقة الطبقية
يمكن أن تخدم الأغشية الرقيقة المزروعة فوق بعضها البعض من LAO أغراضًا مختلفة للهياكل والأجهزة غير المتجانسة للإلكترونات المترابطة . يستخدم LAO أحيانًا كعازل فوقي بين طبقتين موصلتين. يمكن زراعة أغشية LAO المزروعة فوق بعضها البعض بعدة طرق، وأكثرها شيوعًا هو الترسيب بالليزر النبضي (PLD) والتكاثر الشعاعي الجزيئي (MBE). [ بحاجة لمصدر ]
واجهات LAO-STO

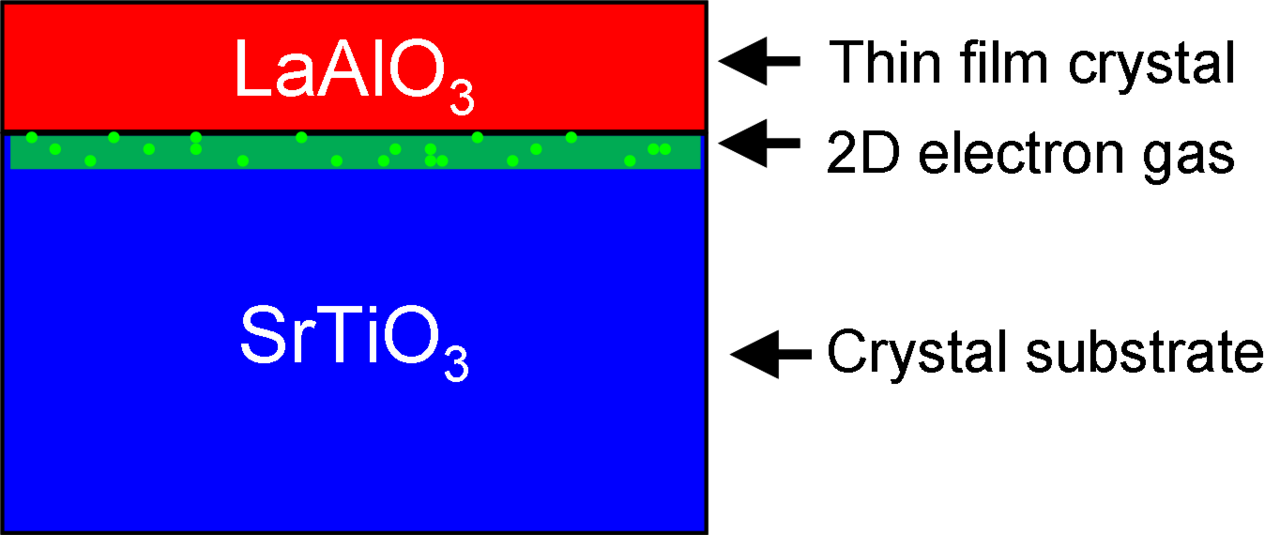

الاستخدام الأكثر أهمية وشائعًا لـ LAO الطلائي هو عند واجهة ألومينات اللانثانوم وتيتانات السترونشيوم . في عام 2004، اكتُشف أنه عندما يتم زراعة 4 أو أكثر من خلايا الوحدة من LAO طلائيًا على تيتانات السترونشيوم (SrTiO 3 ، STO)، تتشكل طبقة موصلة ثنائية الأبعاد عند واجهتها. [4] بشكل فردي، يعتبر LaAlO 3 وSrTiO 3 عوازل غير مغناطيسية ، ومع ذلك فإن واجهات LaAlO 3 /SrTiO 3 تُظهر موصلية كهربائية ، [4] وموصلية فائقة ، [5] ومغناطيسية حديدية ، [6] ومقاومة مغناطيسية سلبية كبيرة في المستوى ، [7] وموصلية ضوئية عملاقة مستمرة . [8] تعد دراسة كيفية ظهور هذه الخصائص عند واجهة LaAlO 3 /SrTiO 3 مجالًا بحثيًا متناميًا في فيزياء المادة المكثفة .
الركائز
تتوفر بلورات مفردة من ألومينات اللانثانوم تجاريًا كركيزة للنمو الطبقي للبيروفسكايت، [1] [9] وخاصة للموصلات الفائقة النحاسية .
الأغشية الرقيقة غير الطبقية
تم اعتبار الأغشية الرقيقة من ألومينات اللانثانوم مواد مرشحة للعوازل ذات معامل العزل العالي في أوائل ومنتصف العقد الأول من القرن الحادي والعشرين. وعلى الرغم من ثباتها العازل النسبي الجذاب الذي يبلغ ~25، إلا أنها لم تكن مستقرة بدرجة كافية عند ملامستها للسيليكون عند درجات الحرارة ذات الصلة (~1000 درجة مئوية). [10]
انظر أيضا
- واجهة ألومينات اللانثانوم وتيتانات السترونشيوم
- العوازل ذات الكفاءة العالية
- LSAT (أكسيد)
- بنية البيروفسكايت
مراجع
- ^ مواصفات LaAlO3 من المورد MTI Corp. محفوظ في 2013-11-01 على موقع Wayback Machine
- ^ "LaAlO3". MTI Corp. تم الاسترجاع في 4 أغسطس 2015 .
- ^ "LaAlO3". Crystec . تم الاسترجاع في 3 أغسطس 2015 .
- ^ ab Ohtomo; Hwang (29 يناير 2004). "غاز إلكترون عالي الحركة عند الواجهة غير المتجانسة LaAlO3 / SrTiO3 " . Nature . 427 (6973): 423–6. Bibcode :2004Natur.427..423O. doi :10.1038/nature02308. PMID 14749825. S2CID 4419873.
- ^ Gariglio, S; Reyren, N; Caviglia, AD; Triscone, JM (2009). "الموصلية الفائقة عند واجهة LaAlO3/SrTiO3" (PDF) . مجلة الفيزياء: المادة المكثفة . 21 (16): 164213. رمز Bibcode :2009JPCM...21p4213G. doi :10.1088/0953-8984/21/16/164213. ISSN 0953-8984. PMID 21825393. S2CID 41420637.
- ^ بيرت؛ كاليسكي، بيل؛ كيم، هيكيتا؛ هوانج، مولر (4 سبتمبر 2011). "التصوير المباشر للتعايش بين المغناطيسية الحديدية والموصلية الفائقة عند واجهة LaAlO3/SrTiO3". فيزياء الطبيعة . 7 (10): 767. arXiv : 1108.3150 . رمز Bibcode : 2011NatPh...7..767B. doi : 10.1038/nphys2079. S2CID 10809252.
- ^ بن شالوم؛ ساكس، راخميليفيتش؛ باليفسكي، داجان (26 مارس 2010). "ضبط اقتران الدوران المداري والموصلية الفائقة عند واجهة SrTiO3 / LaAlO3 : دراسة النقل المغناطيسي". رسائل المراجعة الفيزيائية . 104 (12): 126802. arXiv : 1001.0781 . رمز Bibcode : 2010PhRvL.104l6802B. doi : 10.1103/PhysRevLett.104.126802. PMID 20366556. S2CID 43174779.
- ^ تيبانو ، أنطونيلو. إي فابري؛ د بيرجوليسي؛ جي باليسترينو؛ إي ترافيرسا (19 يناير 2012). “الموصلية الضوئية المستمرة العملاقة في درجة حرارة الغرفة في الهياكل المتغايرة SrTiO3 / LaAlO3”. ايه سي اس نانو . 6 (2): 1278-1283. دوى :10.1021/nn203991q. بميد 22260261.
- ^ مواصفات LaAlO3 من المورد SurfaceNet
- ^ P. Sivasubramani; et al. (2005). "انتشار La وAl من LaAlO3 غير المتبلور في اتصال مباشر مع Si (001)" (PDF) . رسائل الفيزياء التطبيقية . 86 (20): 201901. رمز Bibcode : 2005ApPhL..86t1901S. doi : 10.1063/1.1928316.
