هوائي حلقي

قد تكون هوائيات الحلقة على شكل دائرة أو مربع أو أي شكل هندسي مغلق آخر يسمح بأن يكون محيطها الكلي أكبر بقليل من طول موجة واحدة. الشكل الأكثر شيوعًا في هواية الراديو هو الهوائي الرباعي ، وهو عبارة عن حلقة رنانة ذاتيًا مربعة الشكل، بحيث يمكن بناؤها من سلك ممتد عبر إطار داعم على شكل حرف × . قد توجد حلقة أو أكثر مكدسة بالتوازي مع الحلقة الأولى كعناصر توجيه أو عاكسة "طفيلية" ، مما يُنشئ مصفوفة هوائيات أحادية الاتجاه ذات كسب يزداد مع كل عنصر طفيلي إضافي. يمكن أيضًا تدوير هذا التصميم بزاوية 45  درجة ليصبح على شكل معين مدعوم بإطار على شكل حرف + . كما استُخدمت الحلقات المثلثة ( على شكل △ ) للحلقات الرأسية، نظرًا لإمكانية دعمها من سارية واحدة. ^{[ 2 ]} يحصل المستطيل الذي يبلغ ارتفاعه ضعف عرضه على كسب متزايد قليلاً، كما أنه يُطابق 50 أوم مباشرةً إذا استُخدم كعنصر واحد. ^{[ 2 ] : § 9.6.2}

على عكس هوائي ثنائي القطب ، لا يتضح استقطاب هوائي الحلقة الرنانة من اتجاه الحلقة نفسها، بل يعتمد على موضع نقطة التغذية. ^{[ هـ ]} إذا تم تغذية حلقة موجهة رأسيًا من الأسفل، فسيكون إشعاعها مستقطبًا أفقيًا؛ أما تغذيتها من الجانب فستجعله مستقطبًا رأسيًا.

يبلغ نمط الإشعاع لهوائي حلقي ذي رنين أول ذروته بزاوية قائمة على مستوى الحلقة. ومع تقدم التردد نحو الرنين الثاني والثالث، يتلاشى الإشعاع العمودي وتظهر فصوص قوية بالقرب من مستوى الحلقة. ^{[ 3 ] (ص235)}

عند ترددات الموجات القصيرة المنخفضة، يكون الهوائي الحلقي الكامل كبيرًا نسبيًا، ولا يُمكن تركيبه عمليًا إلا بوضعه أفقيًا، بحيث يكون مستوى الحلقة موازيًا للأرض، ويُثبّت سلك الهوائي على نفس الارتفاع المنخفض نسبيًا بواسطة أعمدة على طول محيطه. ^{[ 2 ]} ينتج عن ذلك إشعاع مستقطب أفقيًا، تبلغ ذروتها باتجاه الرأسي بالقرب من التوافقي الأدنى؛ وهذا النمط مناسب للاتصالات الإقليمية في نطاق الموجات القصيرة المرئية ، ولكنه للأسف غير مفيد عمومًا لإجراء اتصالات على نطاق قاري.

عند ترددات أعلى من 10  ميجاهرتز تقريبًا، يبلغ قطر الهوائي الحلقي حوالي 10  أمتار، ويصبح من العملي أكثر تثبيته بشكل عمودي - أي مع توجيه سطحه رأسيًا - لتوجيه شعاعه الرئيسي نحو الأفق. إذا كان التردد مرتفعًا بما يكفي، فقد يكون الهوائي الحلقي صغيرًا بما يكفي لتركيبه على جهاز تدوير الهوائي ، وذلك لتدويره في الاتجاه المطلوب. بالمقارنة مع ثنائي القطب أو ثنائي القطب المطوي، فإن الهوائي الحلقي العمودي الكبير يهدر طاقة أقل في الإشعاع نحو السماء أو الأرض، مما ينتج عنه كسب  أعلى بحوالي 1.5 ديسيبل في الاتجاهين الأفقيين المفضلين.

عادةً ما يُحصل على كسب إضافي ( ونمط إشعاع أحادي الاتجاه ) باستخدام مصفوفة من هذه العناصر، إما كمصفوفة طرفية مُغذّاة أو في تكوين ياغي - حيث تُغذّى حلقة واحدة فقط بخط التغذية، بينما تعمل الحلقات المتبقية كعواكس وموجّهات "طفيلية" . يُستخدم هذا الأخير على نطاق واسع في هواية الراديو في تكوين "الرباعي" (انظر الصورة).

تُستخدم أحيانًا حلقات أحادية الطول الموجي منخفضة التردد، تُسمى "الحلقات الأفقية"، في الاتصالات المحلية القريبة من الأرض . ويُطلق عليها أحيانًا اسم " الرباعية الكسولة " . يتكون نمط إشعاعها من فص واحد موجه للأعلى (حيث ينعكس الإشعاع المتجه نحو الأرض والذي لا يُمتص إلى الأعلى). ويتأثر نمط الإشعاع، وخاصةً مقاومة الإدخال، بقربها من الأرض.

عند تغذية الهوائي بترددات أعلى، فإن معاوقة دخله ستتضمن عادةً جزءًا تفاعليًا ومكونًا مقاوميًا مختلفًا، مما يستلزم استخدام موالف هوائي . ومع ازدياد التردد فوق التوافقي الأول، ينقسم نمط الإشعاع إلى فصوص متعددة تبلغ ذروتها بزوايا أقل بالنسبة للأفق، وهو ما يُعد تحسينًا للاتصالات بعيدة المدى للترددات الأعلى بكثير من التوافقي الثاني للحلقة.

في نطاقات التردد العالي جدًا وما فوقها، يكون القطر المادي للهالة صغيرًا بما يكفي لاستخدامه بشكل فعال كهوائي متنقل.

نمط الإشعاع الأفقي للهالة الأفقية شبه شامل الاتجاه - بفارق  لا يتجاوز 3 ديسيبل - ويمكن تحسينه بتصغير الحلقة قليلاً وزيادة السعة بين أطراف العناصر. لن يؤدي ذلك إلى تحسين الكسب فحسب، بل سيقلل أيضًا من الإشعاع الصاعد، الذي يُهدر عادةً في نطاق الترددات العالية جدًا (VHF) بالإشعاع في الفضاء.

تلتقط الهالات تداخلاً أقل من الشرارات الكهربائية القريبة مقارنة بالأقطاب الأحادية والثنائية ، مثل ضوضاء الإشعال من المركبات. ^{[ 5 ]}

على الرغم من اختلاف مظهرها الظاهري، يمكن تحليل هوائي الهالة بسهولة على أنه ثنائي قطب (يحتوي أيضًا على جزء مشع بطول نصف موجة بجهد عالٍ وتيار معدوم عند طرفيه) تم ثنيه على شكل دائرة. إن استخدام نتائج ثنائي القطب يبسط الحسابات بشكل كبير، وتكون معظم خصائصه مماثلة لخصائص هوائي الهالة. يمكن أيضًا نمذجة أداء هوائي الهالة باستخدام التقنيات المستخدمة في حلقات الإرسال "الصغيرة" المماثلة متوسطة الحجم ، ولكن اختصارًا، غالبًا ما يتم تجاهل هذا التحليل المعقد في المقالات التمهيدية حول هوائيات الحلقة (لسوء الحظ، هذا الإغفال الشائع يجعل الأشخاص المطلعين غير مدركين لخصائص الحلقات الصغيرة "الكبيرة" ).

إذا كان محيط هوائي الحلقة أصغر بكثير من أطوال الموجات التشغيلية المقصودة - على سبيل المثال ، من 1/8 إلى 1/100 من طول الموجة - يُطلق على الهوائي حينها اسم حلقة استقبال صغيرة، لأن هوائيات الحلقة بهذا الصغر عملية فقط للاستقبال. تتناسب عدة عوامل أداء ، بما في ذلك القدرة المستقبلة، طرديًا مع مساحة الحلقة. بالنسبة لمساحة حلقة معينة، يُقلل طول الموصل (وبالتالي مقاومة الفقد الصافية ) إلى أدنى حد إذا كان المحيط دائريًا، مما يجعل الدائرة الشكل الأمثل للحلقات الصغيرة. تُستخدم حلقات الاستقبال الصغيرة عادةً عند ترددات أقل من 14 ميجاهرتز، حيث يهيمن الضجيج الجوي الطبيعي والبشري. وبالتالي، لن تتأثر نسبة الإشارة إلى الضجيج للإشارة المستقبلة سلبًا بانخفاض الكفاءة طالما أن الحلقة ليست صغيرة جدًا.

يتراوح القطر النموذجي لهوائيات الاستقبال ذات "المركز الهوائي" بين 30 و100 سم (1 و3.5 قدم) . ولزيادة المجال المغناطيسي في الحلقة، وبالتالي كفاءتها، مع تقليل حجمها بشكل كبير، يُلفّ سلك ملفوف حول قلب مغناطيسي من قضيب الفريت ؛ وهذا ما يُسمى بهوائي حلقة الفريت . تُستخدم هوائيات حلقة الفريت هذه في جميع أجهزة استقبال البث الإذاعي AM تقريبًا، باستثناء أجهزة راديو السيارات ، حيث يجب أن يكون هوائي نطاق AM خارج هيكل السيارة المعدني الذي يعيق الإشارة.

تُعد هوائيات الحلقة الصغيرة شائعة أيضًا في تحديد اتجاه الراديو ، ويرجع ذلك جزئيًا إلى "انعدامها" الحاد والواضح للغاية على طول محور الحلقة: فعندما يتم توجيه محور الحلقة مباشرة نحو جهاز الإرسال، تختفي إشارة الهدف فجأة. ^{[ 9 ]}

تكون مقاومة الإشعاع R rad _لهوائي الحلقة الصغيرة أصغر بكثير من مقاومة الفقد R _ℓoss بسبب الموصلات المكونة للحلقة، مما يؤدي إلى انخفاض كفاءة الهوائي . ^{[ h ]} ونتيجة لذلك، فإن معظم الطاقة التي تصل إلى هوائي الحلقة الصغيرة ستتحول إلى حرارة بفعل مقاومة الفقد، بدلاً من أن تُستخدم في عمل مفيد يتمثل في بث الموجات الراديوية أو استقبالها.

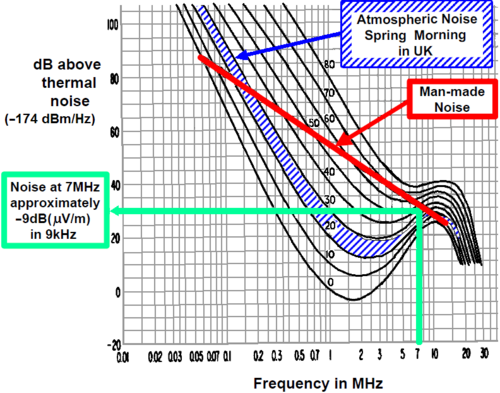

يُعدّ هدر الطاقة أمرًا غير مرغوب فيه بالنسبة لهوائي الإرسال، بينما لا تُشكّل عدم الكفاءة مشكلةً بالنسبة لهوائي الاستقبال عند الترددات الأقل من 15  ميجاهرتز تقريبًا. عند هذه الترددات المنخفضة، وبسبب الضوضاء الجوية (التشويش الساكن) والضوضاء الناتجة عن الأنشطة البشرية ( التداخل )، تكون حتى الإشارة الضعيفة الصادرة من هوائي غير كفء أقوى بكثير من الضوضاء الحرارية الداخلية أو ضوضاء جونسون المتولدة في دوائر جهاز الاستقبال اللاسلكي نفسه، لذا يُمكن تضخيم الإشارة الضعيفة الصادرة من هوائي حلقي دون التأثير سلبًا على نسبة الإشارة إلى الضوضاء ، حيث يتم تضخيم كليهما بنفس عامل التضخيم. ^{[ 10 ]}

على سبيل المثال، عند تردد 1  ميجاهرتز، قد يكون مستوى الضوضاء الاصطناعية  أعلى بمقدار 55 ديسيبل من مستوى الضوضاء الحرارية. إذا كان فقد هوائي حلقي صغير 50  ​​ديسيبل (كما لو كان الهوائي مزودًا  بمخفف 50 ديسيبل)، فإن عدم كفاءة هذا الهوائي الكهربائية لن يؤثر بشكل كبير على نسبة الإشارة إلى الضوضاء في نظام الاستقبال . في المقابل، عند الترددات المنخفضة التي تبلغ حوالي 20  ميجاهرتز وما فوق، قد يؤدي فقد هوائي 50  ديسيبل إلى تدهور نسبة الإشارة إلى الضوضاء المستقبلة بما يصل إلى 50  ديسيبل، مما ينتج عنه أداءً سيئًا للغاية.

مع ذلك، مع ارتفاع التردد، لا داعي للمعاناة من ضعف الأداء: ففي الترددات الأعلى والأقل ضوضاءً، تصبح الأطوال الموجية قصيرة بما يكفي لجعل هوائي الهالة صغيرًا بما يكفي ليكون عمليًا - عند 20  ميجاهرتز، يبلغ قطره أقل بقليل من 2.4 متر ، ويتقلص تناسبياً مع زيادة التردد. لذا، كلما انخفض تردد الإشارة، كلما كان من الأنسب استبدال حلقة استقبال صغيرة بهوائي هالة أكبر حجمًا ^{، ولكنه لا يزال صغيرًا نسبيًا. إنه في الغالب بديل مباشر لحلقة} استقبال صغيرة، ولكن مع استقبال إشارة أفضل.

نمط الإشعاع والاستقطاب

من المثير للدهشة أن نمط الإشعاع والاستقبال لحلقة صغيرة يكون عموديًا على نمط حلقة رنين ذاتي كبيرة (يقارب محيطها طول موجة واحدة). ولأن الحلقة أصغر بكثير من طول الموجة، فإن التيار في أي لحظة يكون ثابتًا تقريبًا على طول محيطها. وبسبب التناظر، يتضح أن الفولتية المستحثة في ملفات الحلقة على جانبيها المتقابلين تلغي بعضها بعضًا عند وصول إشارة عمودية على محور الحلقة. لذلك، يوجد انعدام للإشعاع في ذلك الاتجاه. ^{[ 11 ]} في المقابل، يبلغ نمط الإشعاع ذروته في الاتجاهات الواقعة في مستوى الحلقة، لأن الإشارات المستقبلة من مصادر في ذلك المستوى لا تلغي بعضها تمامًا بسبب فرق الطور بين وصول الموجة إلى الجانبين القريب والبعيد من الحلقة. وتؤدي زيادة فرق الطور هذا عن طريق زيادة حجم الحلقة إلى زيادة كبيرة غير متناسبة في مقاومة الإشعاع وكفاءة الهوائي الناتجة .

هناك طريقة أخرى للنظر إلى حلقة صغيرة كهوائي، وهي اعتبارها ببساطة ملفًا حثيًا يقترن بالمجال المغناطيسي في الاتجاه العمودي على مستوى الملف، وفقًا لقانون أمبير . ثم تخيل موجة راديوية تنتشر عموديًا أيضًا على ذلك المستوى. بما أن المجالين المغناطيسي (والكهربائي) للموجة الكهرومغناطيسية في الفضاء الحر مستعرضان (لا يوجد مركبة في اتجاه الانتشار)، فمن الواضح أن هذا المجال المغناطيسي ومجال هوائي الحلقة الصغيرة سيكونان متعامدين، وبالتالي غير مقترنين. وللسبب نفسه، فإن الموجة الكهرومغناطيسية المنتشرة داخل مستوى الحلقة، بمجالها المغناطيسي العمودي على ذلك المستوى، تقترن بالمجال المغناطيسي للملف. بما أن المجالين المغناطيسي والكهربائي المستعرضين لموجة كهرومغناطيسية منتشرة يكونان متعامدين، فإن المجال الكهربائي لمثل هذه الموجة يكون أيضًا في مستوى الحلقة، وبالتالي يقال إن استقطاب الهوائي (الذي يتم تحديده دائمًا على أنه اتجاه المجال الكهربائي وليس المغناطيسي) يكون في ذلك المستوى.

وبالتالي، فإن تركيب الحلقة في مستوى أفقي يُنتج هوائيًا متعدد الاتجاهات ذو استقطاب أفقي؛ أما تركيبها عموديًا فيُنتج هوائيًا ذو استقطاب رأسي واتجاه ضعيف، ولكنه يتميز بنقاط انعدام حادة للغاية على طول محور الحلقة. ^{[ j ]} تضمن معايير الحجم التي تُفضل الحلقات ذات محيط ربع موجة أو أصغر حدة نقطة انعدام الاستقبال. أما الحلقات الصغيرة المُخصصة للإرسال (انظر أدناه ) فتُصمم بأكبر حجم ممكن لتحسين مقاومة الإشعاع الهامشية، مع التضحية بحدة نقطة الانعدام باستخدام محيطات تتراوح بين ثلث ونصف موجة .

طالما أن محيط الحلقة يبقى أقل من حوالي 1/4 موجة ، فإن الاستجابة الاتجاهية لهوائيات الحلقة الصغيرة تتضمن نقطة انعدام حادة في الاتجاه العمودي على مستوى الحلقة، لذلك تُفضل الحلقات الصغيرة كهوائيات مدمجة لتحديد اتجاه الراديو للأطوال الموجية الطويلة.

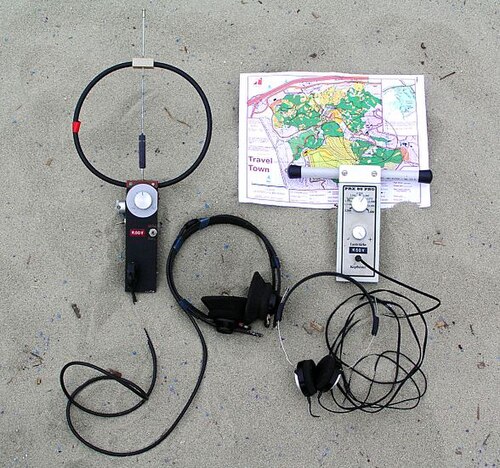

تتمثل العملية في تدوير هوائي الحلقة لتحديد الاتجاه الذي تختفي فيه الإشارة - اتجاه "الانعدام" . ولأن الانعدام يحدث في اتجاهين متعاكسين على طول محور الحلقة، يجب استخدام وسائل أخرى لتحديد أي جانب من الهوائي تقع عليه الإشارة المنعدمة . إحدى هذه الطرق هي الاعتماد على هوائي حلقة ثانٍ موجود في موقع آخر، أو نقل جهاز الاستقبال إلى ذلك الموقع الآخر، وبالتالي الاعتماد على التثليث .

بدلاً من التثليث، يمكن دمج هوائي ثنائي القطب أو هوائي رأسي ثانٍ كهربائياً مع هوائي حلقي أو هوائي حلقي ذي عصا. يُسمى هذا الهوائي بهوائي الاستشعار ، ويؤدي توصيل الهوائي الثاني ومطابقته إلى تغيير نمط الإشعاع المُدمج إلى نمط قلبي الشكل ، مع وجود نقطة انعدام في اتجاه واحد فقط (أقل دقة). يمكن تحديد الاتجاه العام لجهاز الإرسال باستخدام هوائي الاستشعار، ثم يؤدي فصل هوائي الاستشعار إلى استعادة نقاط الانعدام الحادة في نمط الهوائي الحلقي، مما يسمح بتحديد اتجاه دقيق.

تعتبر الهوائيات ذات الحلقة الصغيرة غير فعالة في الإرسال، ولكنها يمكن أن تكون هوائيات استقبال عملية في نطاق البث متوسط ​​الموجة (520-1710  كيلو هرتز) وما دونه، حيث تكون الهوائيات ذات الحجم الموجي كبيرة بشكل غير عملي، ويكون عدم كفاءة الهوائي غير ذي صلة، بسبب الكميات الكبيرة من الضوضاء الجوية .

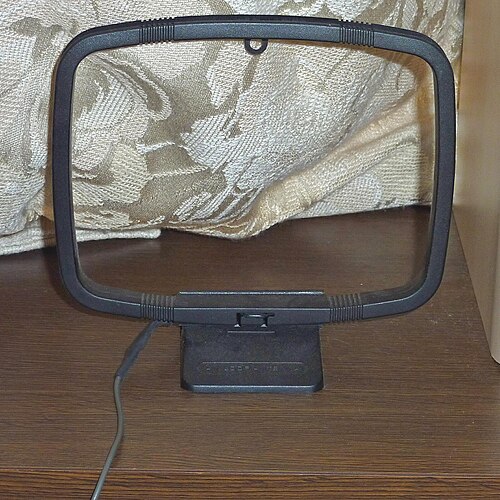

تستخدم أجهزة استقبال البث الإذاعي AM (وأجهزة الراديو الأخرى منخفضة التردد المخصصة للمستهلكين) عادةً هوائيات حلقية صغيرة، حتى عند تركيب هوائي تلسكوبي لاستقبال FM. ^{[ 12 ]} يشكل مكثف متغير موصول عبر الحلقة دائرة رنين تعمل أيضًا على ضبط مرحلة إدخال جهاز الاستقبال، حيث يتتبع هذا المكثف الضبط الرئيسي. قد يحتوي جهاز الاستقبال متعدد النطاقات على نقاط توصيل على طول لفات الحلقة لضبط هوائي الحلقة على ترددات مختلفة على نطاق واسع.

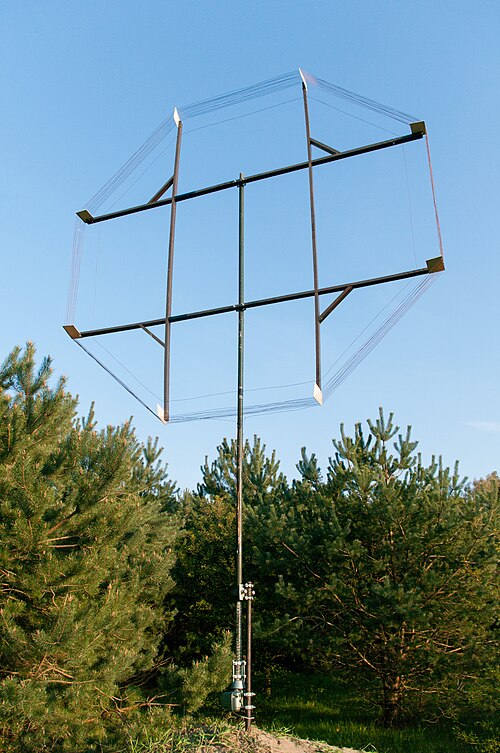

في أجهزة الراديو AM التي تم بناؤها قبل اختراع الفريت في منتصف القرن العشرين، قد يتكون الهوائي من عشرات اللفات من الأسلاك المثبتة على الجدار الخلفي للراديو - هوائي حلزوني مستو - أو رف منفصل قابل للدوران بحجم الأثاث ملفوف بالأسلاك - هوائي إطار .

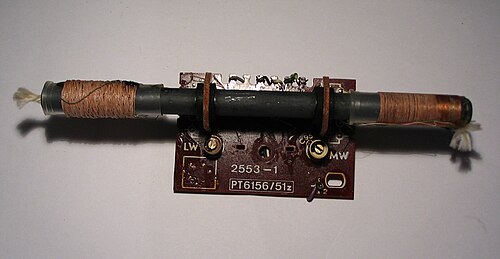

هوائي حلقي من الفريت

تُصنع هوائيات الحلقة الفريتية بلف سلك رفيع حول قضيب من الفريت . وهي شائعة الاستخدام في أجهزة استقبال البث الإذاعي AM. ^{[ 12 ] (ص23) [ د ]} ومن الأسماء الأخرى لهذا النوع من الهوائيات: هوائي الحلقة العصوية ، أو هوائي قضيب الفريت ، أو هوائي الفريت، أو هوائي الفريت ، أو هوائي الفريت . غالبًا ما يُستخدم سلك ليتز في اللف عند ترددات الموجات المتوسطة والموجات القصيرة المنخفضة لتقليل فقد الطاقة الناتج عن تأثير الجلد . وتُستخدم أنماط "نسيج السلة" المعقدة عند جميع الترددات لتقليل السعة بين اللفات في الملف، مما يضمن أن يكون الرنين الذاتي للحلقة أعلى بكثير من تردد التشغيل، بحيث تعمل كمحث كهربائي يمكن ضبطه باستخدام مكثف ضبط، وبالتالي تحسين عامل الجودة (Q) للحلقة .

يؤدي تضمين قلب مغناطيسي نفاذ إلى زيادة مقاومة الإشعاع للحلقة الصغيرة، ^{[ 1 ]} مما يقلل من عدم الكفاءة الناتج عن الفقد الأومي. وكما هو الحال مع جميع الهوائيات الصغيرة، فإن هذه الهوائيات متناهية الصغر مقارنة بمساحتها الفعالة . قد تبلغ مساحة المقطع العرضي لهوائي حلقة راديو AM نموذجي ملفوف على الفريت 1 سم² فقط (0.16 بوصة مربعة ⁾ عند تردد تكون فيه المساحة الفعالة لهوائي مثالي (بدون فقد) أكبر بمئة مليون مرة. حتى مع مراعاة الفقد المقاومي في هوائي قضيب الفريت، قد تتجاوز مساحة الاستقبال الفعالة مساحة الحلقة الفعلية بمعامل 100. ^{[ 13 ]}

تُعتبر حلقات الإرسال الصغيرة "صغيرة" مقارنةً بالطول الموجي الكامل، ولكنها أكبر بكثير من حلقة الاستقبال "الصغيرة" . تُستخدم عادةً على ترددات تتراوح بين 14 و30  ميجاهرتز. على عكس حلقات الاستقبال، يجب تكبير أحجام حلقات الإرسال الصغيرة للأطوال الموجية الأطول، وذلك للحفاظ على مقاومة الإشعاع من الانخفاض إلى مستويات غير قابلة للاستخدام؛ إذ أن أحجامها الأكبر تُشوش أو تُزيل نقاط الصفر الحادة التي توفرها حلقات الاستقبال الصغيرة.

الحجم والشكل والكفاءة والنمط

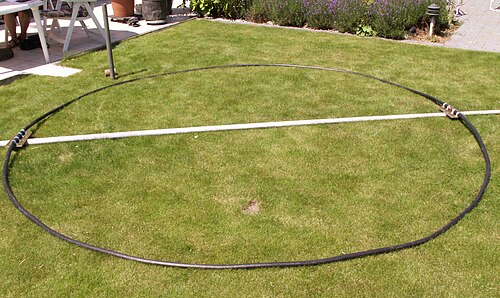

تتكون حلقات الإرسال عادةً من لفة واحدة من موصل ذي قطر كبير؛ وهي عادةً ما تكون دائرية أو ثمانية الأضلاع لزيادة المساحة المغلقة إلى أقصى حد ممكن لمحيط معين، وبالتالي زيادة مقاومة الإشعاع إلى أقصى حد. تكون كفاءة هذه الحلقات الصغيرة أقل بكثير من الأداء الاستثنائي للحلقات كاملة الحجم ذاتية الرنين، ^{[ 14 ]} أو الكفاءة المتوسطة للأقطاب الأحادية والثنائية والهالات ، ولكن في حال عدم توفر مساحة لحلقة موجة كاملة أو قطب ثنائي نصف موجة ، يمكن للحلقات الصغيرة توفير اتصالات كافية بكفاءة منخفضة ولكنها مقبولة. ^{[ 15 ] [ 16 ]}

تتميز هوائيات الإرسال الحلقية الصغيرة، التي لا يتجاوز محيطها 10% من الطول الموجي، بتوزيع تيار ثابت نسبيًا على طول الموصل، ^{[ 1 ]} ويقع الفص الرئيسي في مستوى الحلقة، مما يُظهر نقطة انعدام مألوفة في نمط إشعاع حلقات الاستقبال الصغيرة، ولكنها أشبه بتعتيم الإشارة، بدلًا من فقدان الإشارة الكامل الذي تُظهره حلقات تحديد الاتجاه التي يقل طولها عن 1/10 من الطول الموجي . يمكن بناء حلقات بأي حجم يتراوح محيطها بين 10% و30% من الطول الموجي، وصولًا إلى 50% تقريبًا ، وضبطها باستخدام مكثفات موصولة على التوالي للوصول إلى الرنين، ولكن التيار غير المنتظم فيها سيقلل أو يُزيل نقطة انعدام نمط الحلقات الصغيرة. يلزم استخدام مكثف للحلقات التي يقل محيطها عن نصف طول موجي، بينما يلزم استخدام محث للحلقات التي يزيد محيطها عن نصف طول موجي ويقل عن طول موجي كامل.

قد لا تتمتع الحلقات الصغيرة، ضمن نطاق حجم حلقات الإرسال، بتيار منتظم كالحلقات الصغيرة جدًا، ولا بتيار جيبي كالحلقات الكبيرة، وبالتالي لا يمكن تحليلها باستخدام الافتراضات المفيدة لحلقات الاستقبال الصغيرة أو هوائيات الحلقة كاملة الموجة. ويُعدّ تحليل NEC الأنسب لتحديد الأداء . تشمل الهوائيات ضمن هذا النطاق الحجمي هوائي الهالة (انظر أعلاه) وحلقة G0CWT (إدجنتون). وللاختصار، تقتصر المقالات التمهيدية حول هوائيات الحلقة الصغيرة أحيانًا على الحلقات التي يقل محيطها عن عُشر الطول الموجي، لأنه بالنسبة للحلقات التي يزيد محيطها عن عُشر الطول الموجي ، يصبح افتراض التيار المنتظم حول الحلقة بأكملها غير دقيق بشكل غير مقبول. بما أن الهالة الأكبر حجماً لها أيضاً تحليل بسيط، فإن الهوائيات ذات الحلقات الصغيرة متوسطة الحجم وتحليلها المعقد غالباً ما يتم حذفها، مما يترك العديد من بناة الهوائيات المطلعين جيداً في الظلام فيما يتعلق بالأداء الذي يمكن الحصول عليه باستخدام الحلقات الصغيرة بشكل معتدل.

حدود الطاقة والسلامة من الترددات اللاسلكية

تتمثل إحدى المشكلات العملية لاستخدام الحلقات الصغيرة كهوائيات إرسال في أن هذه الحلقات لا تشهد فقط تيارًا عاليًا جدًا يمر عبرها، بل تشهد أيضًا جهدًا عاليًا جدًا عبر المكثف - يصل عادةً إلى آلاف الفولتات - حتى عند تغذيتها ببضع واطات فقط من طاقة جهاز الإرسال. وكلما صغر حجم الحلقة (من حيث الطول الموجي)، ارتفع الجهد. وهذا يتطلب مكثفًا رنينيًا باهظ الثمن وكبير الحجم نسبيًا، يتميز بجهد انهيار عالٍ ، بالإضافة إلى تقليل فقد العزل الكهربائي إلى أدنى حد (وهو ما يتطلب عادةً مكثفًا هوائيًا أو حتى مكثفًا متغيرًا يعمل بالفراغ ).

زيادة قطر الحلقة سيقلل من جهد الفجوة، ويحسن الكفاءة؛ إلا أن أي تحسينات أخرى للكفاءة ستؤدي إلى زيادة جهد الفجوة: يمكن زيادة الكفاءة باستخدام موصل أكثر سمكًا؛ وتشمل التدابير الأخرى لتقليل مقاومة فقد الموصل لحام أو لحام الوصلات بدلًا من اللحام العادي. ولكن نظرًا لأن تقليل مقاومة الفقد يزيد من عامل الجودة (Q) للهوائي ، فإن نتيجة تحسين الكفاءة هي زيادة الجهد عبر المكثف عند فجوة الحلقة. بالنسبة لتردد معين، تكون الحلقة الصغيرة الأصغر حجمًا أكثر خطورة من الحلقة الصغيرة الأكبر حجمًا، وعلى العكس، تكون حلقة الإرسال الصغيرة ذات الكفاءة العالية نسبيًا أكثر خطورة من الحلقة غير الفعالة.

تُعدّ مشاكل الاحتراق والصدمات الناتجة عن التحميل السعوي للهوائيات الحلقية الصغيرة أكثر خطورة من تلك الناتجة عن التحميل الحثي للهوائيات القصيرة أو ثنائية القطب . ^{[ ل ]} عادةً ما يكون الجهد العالي للهوائي مُشكلاً فقط في الطرف العلوي لملف التحميل في الهوائي السوطي، لأنه مُوزّع على طول الملف الممتد، بينما تكون الجهود العالية على ألواح المكثف في الهوائي الحلقي (مثاليًا) في أقصى حد لها على جميع أسطح الألواح. علاوة على ذلك، عادةً ما تُثبّت أطراف الجهد العالي في الهوائيات أحادية القطب وثنائية القطب في مكان مرتفع وبعيد عن متناول اليد، مما يحدّ من فرص حدوث حروق الترددات الراديوية. في المقابل، تتحمّل الهوائيات الحلقية الصغيرة/المغناطيسية بشكل أفضل التثبيت بالقرب من الأرض، ^{[ م ]} لذا فإن جميع أجزاء الهوائيات الحلقية، بما في ذلك أجزاء الجهد العالي، تكون في متناول اليد في أغلب الأحيان.

باختصار: تشكل الفولتية العالية الناتجة عن عامل الجودة العالي تهديدًا أكبر في الحلقات الصغيرة مقارنة بمعظم الهوائيات الصغيرة الأخرى، وتتطلب مزيدًا من الحذر، حتى بالنسبة لطاقة الإرسال المنخفضة جدًا .

بالإضافة إلى تقنيات مطابقة المعاوقة الشائعة الأخرى ، مثل مطابقة غاما، تُطابق معاوقة حلقات الاستقبال والإرسال الصغيرة أحيانًا عن طريق توصيل خط التغذية بحلقة تغذية أصغر داخل المنطقة المحيطة بالحلقة الرئيسية. ورغم إمكانية توصيلها عبر نظام التأريض، إلا أن هذا يترك الحلقة الرئيسية بدون أي اتصال تيار مستمر آخر بجهاز الإرسال. ^{[ 16 ]} تُعتبر حلقة التغذية والحلقة الرئيسية بمثابة الملفين الابتدائي والثانوي لمحول ، حيث تنتقل الطاقة في المجال القريب حثيًا من حلقة التغذية إلى الحلقة الرئيسية، المتصلة بدورها بالمكثف الرنان الذي يشع معظم طاقة الإشارة.

إذا كانت كل من الحلقة الرئيسية وحلقة التغذية أحادية اللفة، فإن نسبة تحويل المعاوقة للحلقات المتداخلة تساوي تقريبًا نسبة مساحتي الحلقتين منفصلتين، أو مربع نسبة قطريهما (بافتراض تشابههما في الشكل). تتراوح أحجام حلقات التغذية النموذجية بين ثُمن وخُمس حجم الحلقة الرئيسية للهوائي ، مما يُعطي نسب تحويل تتراوح بين 64:1 و25:1 على التوالي . يُؤدي تعديل قرب حلقة التغذية من الحلقة الرئيسية وزاويتها ، بالإضافة إلى تغيير شكل حلقة التغذية، إلى تغييرات طفيفة إلى متوسطة في نسبة التحويل، كما يُتيح ضبطًا دقيقًا لمعاوقة نقطة التغذية. بالنسبة للحلقات الرئيسية ذات اللفات المتعددة، والتي تستخدم في أغلب الأحيان لترددات الموجات المتوسطة ، يمكن أن تكون حلقة التغذية لفة واحدة أو لفتين على نفس الإطار مثل لفات الحلقة الرئيسية، وفي هذه الحالة تكون نسبة تحويل المعاوقة قريبة جدًا من مربع نسبة عدد اللفات في كل حلقة.

تتفاعل أنظمة التسخين الحثي ، ومواقد الطهي الحثي ، وبطاقات وقارئات تحديد الهوية بموجات الراديو (RFID) جميعها عن طريق الحث المغناطيسي في المجال القريب بدلاً من الموجات المرسلة في المجال البعيد . لذا، من الناحية الدقيقة، فهي ليست هوائيات راديو.

على الرغم من أنها ليست هوائيات راديوية، إلا أن هذه الأنظمة تعمل بترددات الراديو، وتستخدم ملفات مغناطيسية صغيرة تُسمى " هوائيات" في هذا المجال. مع ذلك، يُفضل اعتبارها مماثلة للملفات في المحولات ذات الاقتران الضعيف . ورغم أن الملفات المغناطيسية في هذه الأنظمة الحثية قد تبدو أحيانًا غير قابلة للتمييز عن هوائيات الحلقة الصغيرة المذكورة سابقًا، إلا أن هذه الأجهزة لا تعمل إلا على مسافات قصيرة، وهي مصممة خصيصًا لتجنب إرسال أو استقبال موجات الراديو . ولأن أنظمة التسخين الحثي وقارئات RFID تستخدم فقط مجالات مغناطيسية متناوبة قريبة المدى ، فإن معايير أدائها تختلف عن معايير أداء هوائيات الراديو بعيدة المدى المذكورة في هذه المقالة.
