موالف الهوائي

تستخدم مضخمات الطاقة ذات الحالة الصلبة، التي تعمل بترددات تتراوح بين 1 و 30 ميجاهرتز، عادةً محولًا واحدًا أو أكثر واسع النطاق ملفوفًا على نوى من الفريت . صُممت ترانزستورات MOSFET وترانزستورات الوصلة ثنائية القطب للعمل بمقاومة منخفضة، لذا يحتوي الملف الابتدائي للمحول عادةً على لفة واحدة، بينما يحتوي الملف الثانوي ذو المقاومة 50 أوم على لفتين إلى أربع لفات. يتميز تصميم نظام خط التغذية هذا بتقليل الحاجة إلى إعادة الضبط عند تغيير تردد التشغيل. يمكن لتصميم مشابه مطابقة الهوائي مع خط النقل ؛ على سبيل المثال، تتمتع العديد من هوائيات التلفزيون بمقاومة 300 أوم، وتُغذي الإشارة إلى التلفزيون عبر خط محوري ذي مقاومة 75 أوم. يقوم محول صغير ذو نواة من الفريت بتحويل المقاومة واسعة النطاق. لا يحتاج هذا المحول إلى ضبط، ولا يمكن ضبطه. بالنسبة للاستخدام في استقبال التلفزيون فقط، لا يُمثل التغير الطفيف في نسبة الموجة الموقوفة (SWR) مع التردد مشكلة كبيرة.

تجدر الإشارة إلى أن العديد من المحولات المصنوعة من الفريت تُجري تحويلًا من متوازن إلى غير متوازن مع تغيير المعاوقة. وعندما تكون وظيفة التحويل من متوازن إلى غير متوازن موجودة، تُسمى هذه المحولات " بالون" (وإلا تُسمى " أونون "). وتتميز معظم محولات البالون الشائعة بتحويل معاوقة بنسبة 1:1 أو 1:4 .

توجد عدة تصاميم لمطابقة المعاوقة باستخدام المحول الذاتي ، وهو محول أحادي السلك ذو نقاط توصيل أو مخارج مختلفة موزعة على طول اللفات. ويُفرّق بينها بشكل أساسي من خلال نسبة تحويل المعاوقة (1:1، 1:4، 1:9، إلخ، مربع نسبة اللفات)، وما إذا كان جانبا الإدخال والإخراج يشتركان في أرضية مشتركة، أو تتم مطابقتهما من كابل مؤرض من جانب واحد ( غير متوازن ) إلى كابل غير مؤرض ( متوازن عادةً ). عندما يربط المحول الذاتي خطوطًا متوازنة وغير متوازنة ، يُطلق عليه اسم "بالون "، تمامًا مثل المحولات ثنائية اللفات. أما عند الحاجة إلى توصيل كابلين أو دائرتين مؤرضتين بشكل مختلف مع الحفاظ على استقلالية التأريض، فيُستخدم محول كامل ثنائي اللفات بالنسبة المطلوبة.

تحتوي الدائرة الموضحة على اليمين على ثلاثة ملفات متطابقة ملفوفة في نفس الاتجاه حول قلب هوائي (للترددات العالية جدًا) أو قلب من الفريت (للترددات المتوسطة أو المنخفضة). تُوصَّل هذه الملفات الثلاثة المتساوية بأرضية مشتركة بين خطين غير متوازنين (لذا يُسمى هذا التصميم "محول غير متوازن ")، ويمكن استخدامها لمطابقة المعاوقة بنسبة 1:1 أو 1:4 أو 1:9، حسب نقطة التوصيل المختارة. (يمكن توصيل الملفات نفسها بطريقة مختلفة لصنع محول متوازن ).

على سبيل المثال، إذا تم توصيل الجانب الأيمن بحمل مقاومته 10 أوم ، فيمكن للمستخدم توصيل مصدر طاقة بأي من الأطراف الثلاثة غير المؤرضة على الجانب الأيسر من المحول الذاتي للحصول على معاوقة مختلفة. لاحظ أنه على الجانب الأيسر، يقيس الخط ذو اللفات الأكثر معاوقة أكبر لنفس الحمل البالغ 10 أوم على الجانب الأيمن.

يمكن استخدام إدخال جزء خاص من خط النقل، ذي معاوقة مميزة تختلف عن معاوقة الخط الرئيسي، لمطابقة الخط الرئيسي مع الهوائي. ويمكن لخط مُدخل ذي معاوقة مناسبة وموصول في الموقع المناسب أن يُحقق تأثيرات مطابقة معقدة بكفاءة عالية جدًا، ولكنه يغطي نطاق تردد محدود للغاية. ^{[ 6 ]}

أبسط مثال على هذه الطريقة هو محول المعاوقة ربع الموجة المُشكَّل من وصلة لجزء من خط نقل غير متطابق. إذا  تم توصيل كابل محوري بطول ربع موجة 75 أوم بحمل 50  أوم، يمكن حساب نسبة الموجة الموقوفة (SWR) في ربع الموجة 75 أوم كالتالي: 75 أوم / 50 أوم = 1.5؛ حيث يحوّل ربع الموجة المعاوقة غير المتطابقة إلى 112.5 أوم (75 أوم × 1.5 = 112.5 أوم). وبالتالي، يطابق هذا الجزء المُضاف هوائيًا 112 أوم مع خط رئيسي 50 أوم.

يُعدّ المحول المحوري ذو الموجة السداسية وسيلةً مفيدةً لمطابقة المقاومة من 50 إلى 75 أوم  باستخدام نفس الطريقة العامة. ^{[ 7 ] [ 8 ]}

ثمة طريقة شائعة أخرى وهي استخدام وصلة قصيرة : حيث يتم توصيل جزء قصير أو مفتوح من الخط بالتوازي مع الخط الرئيسي. في حالة الكابل المحوري، يتم ذلك باستخدام موصل على شكل حرف "T". يمكن اختيار طول الوصلة القصيرة وموقعها بحيث ينتج خطًا متطابقًا أسفلها، بغض النظر عن المعاوقة المركبة أو نسبة الموجة الموقوفة للهوائي نفسه. ^{[ 9 ]} يُعد هوائي J-pole مثالًا على هوائي مزود بوصلة قصيرة مدمجة للمطابقة.

يوضح الشكل أدناه الدائرة الأساسية المطلوبة عند استخدام المكثفات والمحاثات المجمعة. تكتسب هذه الدائرة أهمية بالغة نظرًا لاستخدامها في العديد من أجهزة ضبط الهوائيات الأوتوماتيكية، فضلًا عن إمكانية تحليل الدوائر الأكثر تعقيدًا كمجموعات من شبكات L.

يُطلق على هذا النوع من الشبكات اسم شبكة L، ليس لاحتوائها على ملف حث (إذ تتكون بعض شبكات L من مكثفين)، بل لأن المكونين متعامدان، ويشكلان شكل حرف  L الإنجليزي مُدارًا، وأحيانًا معكوسًا. كما أن لشبكة T ("تي") وشبكة π ("باي") شكلًا مشابهًا للحرفين الإنجليزي واليوناني اللذين سُميتا باسمهما.

تستطيع هذه الشبكة الأساسية العمل كمحول معاوقة . إذا كانت معاوقة الخرج تتكون من مقاومة _{الحمل R ومفاعلة الحمل jX} ، بينما يُراد توصيل المدخل بمصدر ذي معاوقة R مقاومة _{المصدر ومفاعلة المصدر} jX ، فإن

${\displaystyle X_{\text{L}}={\sqrt {{\Big (}R_{\text{source}}+jX_{\text{source}}{\Big )}{\Big (}(R_{\text{source}}+jX_{\text{source}})-(R_{\text{load}}+jX_{\text{load}}){\Big )}}}}$

و

${\displaystyle X_{\text{C}}=(R_{\text{load}}+jX_{\text{load}}){\sqrt {\frac {(R_{\text{source}}+jX_{\text{source}})}{(R_{\text{load}}+jX_{\text{load}})-(R_{\text{source}}+jX_{\text{source}})}}}}$.

في هذه الدائرة النموذجية، يمكن تبديل قيمتي X _L و X _C. جميع دوائر وحدة مواءمة الهوائي (ATU) الموضحة أدناه تُنشئ هذه الشبكة، التي تربط بين أنظمة ذات معاوقات مختلفة.

على سبيل المثال، إذا كان للمصدر مقاومة مقدارها 50  أوم وكان للحمل مقاومة مقدارها 1000  أوم  :

${\displaystyle X_{\text{L}}={\sqrt {(50)(50-1000)}}={\sqrt {(-47500)}}=j\,217.94\ {\text{أوم}}}$

${\displaystyle X_{\text{C}}=1000{\sqrt {\frac {50}{(1000-50)}}}=1000\,\times \,0.2294\ {\text{أوم}}=229.4\ {\text{أوم}}}$

إذا كان التردد 28  ميجاهرتز،

مثل،

${\displaystyle X_{\text{C}}={\frac {1}{2\pi fC}}}$

ثم،${\displaystyle 2\pi fX_{\text{C}}={\frac {1}{C}}}$

لذا،${\displaystyle {\frac {1}{2\pi fX_{\text{C}}}}=C=24.78\ p{\text{F}}}$

بينما،${\displaystyle X_{\text{L}}=2\pi fL\!}$

ثم،${\displaystyle L={\frac {X_{\text{L}}}{2\pi f}}=1.239\ \mu {\text{H}}}$

ستكون للشبكة المتوازية، المكونة من عنصر مقاوم (1000  أوم) وعنصر تفاعلي ( − j  229.415  أوم)، نفس المعاوقة وعامل القدرة مثل الشبكة المتسلسلة المكونة من عناصر مقاومة (50  أوم) وعناصر تفاعلية ( − j  217.94  أوم).

بإضافة عنصر آخر على التوالي (والذي له مقاومة تفاعلية تبلغ + j  217.94  Ω)، تصبح المقاومة 50  Ω (مقاومة).

يمكن أن تتخذ شبكة "L" ثمانية تكوينات مختلفة، ستة منها موضحة هنا. أما التكوينان المتبقيان فهما مماثلان للصف السفلي، ولكن مع وجود العنصر المتوازي (الأسلاك عمودية) على الجانب الأيمن من العنصر المتسلسل (الأسلاك أفقية)، بدلاً من الجانب الأيسر كما هو موضح.

في مناقشة المخططات التالية، يأتي موصل الإدخال من جهاز الإرسال أو "المصدر"، بينما يذهب موصل الإخراج إلى الهوائي أو "الحمل". القاعدة العامة (مع بعض الاستثناءات الموضحة أدناه) هي أن عنصر التوالي في شبكة "L" يوضع على الجانب ذي المعاوقة الأقل. ^{[ 10 ]}

فعلى سبيل المثال، تُستخدم الدوائر الثلاث في العمود الأيسر والدوائرتان في الصف السفلي، التي تحتوي على عنصر التوصيل الأفقي (المتسلسل) في الخارج ، عادةً لرفع الجهد من مدخل ذي مقاومة منخفضة (جهاز الإرسال) إلى مخرج ذي مقاومة عالية (الهوائي)، كما في المثال الذي تم تحليله في القسم السابق. أما الدائرتان العلويتان في العمود الأيمن، اللتان تحتويان على عنصر التوصيل الأفقي (المتسلسل) في الداخل ، فتُستخدمان عادةً لخفض الجهد من مدخل ذي مقاومة عالية إلى مخرج ذي مقاومة منخفضة.

تنطبق القاعدة العامة فقط على الأحمال المقاومة في الغالب ، ذات المفاعلة الضئيلة جدًا . في الحالات التي يكون فيها الحمل تفاعليًا للغاية - مثل هوائي يُغذى بإشارة ترددها بعيد عن أي رنين - قد يلزم التكوين المعاكس. إذا كان التردد بعيدًا عن الرنين، فسيتم استخدام دائرتي خفض الجهد السفليتين (من مدخل عالي إلى مخرج منخفض) لتوصيل دائرة رفع الجهد (من مدخل منخفض إلى مخرج عالي، وتكون المفاعلة في الغالب هي المفاعلة). ^{[ 11 ]}

تستخدم النسختان ذات التمرير المنخفض والعالي من الدوائر الأربع الموضحة في الصفين العلويين محثًا واحدًا ومكثفًا واحدًا فقط. عادةً ما يُفضل استخدام مرشح التمرير المنخفض مع جهاز الإرسال لتخفيف التوافقيات، ولكن يمكن اختيار مرشح التمرير العالي إذا كانت مكوناته متوفرة بسهولة أكبر، أو إذا كان الراديو يحتوي بالفعل على مرشح تمرير منخفض داخلي، أو إذا كان تخفيف الترددات المنخفضة مرغوبًا فيه - على سبيل المثال عندما تبث محطة AM محلية على تردد متوسط، مما قد يؤدي إلى تحميل زائد على جهاز استقبال عالي التردد .

تُظهر الصورة دائرة ذات مقاومة منخفضة وسعة عالية تُغذي هوائيًا رأسيًا قصيرًا، كما هو الحال في الهوائيات المحمولة الصغيرة أو عند الترددات الأقل من أدنى تردد رنين طبيعي للهوائي. في هذه الحالة، تكون السعة الكامنة في هوائي سلكي قصير وعشوائي عالية جدًا، لذا يُفضل استخدام ملفي حث لتحقيق شبكة الحث ، بدلًا من تفاقم المشكلة باستخدام مكثف.

تُظهر الصورة دائرة ذات مقاومة منخفضة وحث عالٍ تُغذي هوائيًا حلقيًا صغيرًا . تحت تردد الرنين ، يتميز هذا النوع من الهوائيات بحث عالٍ جدًا ، لدرجة أن إضافة ملف حثي إضافي ستزيد من المفاعلة. لذلك، تتكون شبكة الحث من مكثفين.

تُعدّ شبكة "L" أبسط دائرة تُحقق التحويل المطلوب؛ فبالنسبة لأي هوائي وتردد مُحددين، بمجرد اختيار دائرة من بين التكوينات الثمانية المُمكنة (الموضحة ستة منها أعلاه)، فإن مجموعة واحدة فقط من قيم المكونات تُطابق مُعاوقة الإدخال مع مُعاوقة الإخراج . في المقابل، تحتوي الدوائر الموصوفة في أماكن أخرى على ثلاثة مكونات أو أكثر، وبالتالي تُتيح خيارات أكثر بكثير للحث والسعة لتحقيق مُطابقة المُعاوقة - عادةً ما يكون هناك خياران على الأقل، إن لم يكن نطاقًا واسعًا، وقد يكون بعضها "سيئًا"، أي أنه يُسبب رنينًا داخل وحدة مُوازنة الهوائي (ATU) مما يؤدي إلى فقد كبير. يجب على مُشغلي الراديو تجربة الإعدادات المُتاحة واختبارها، واستخدام خبرتهم لاختيار أفضلها من بين التعديلات المُمكنة التي تُطابق جميعها نفس المُعاوقة.

ستؤدي جميع وسائل مطابقة المعاوقة إلى فقدان بعض الطاقة. ويتراوح هذا الفقد من بضعة بالمئة للمحول ذي القلب الفريتي، إلى 50% أو أكثر لوحدة ضبط الهوائي المعقدة التي لم يتم ضبطها بشكل صحيح أو التي تعمل على حدود نطاق ضبطها. ^{[ 12 ]}

في موالفات النطاق الضيق، تتميز شبكة "L" بأقل فقد، ويعود ذلك جزئيًا إلى قلة مكوناتها، ولكن أساسًا إلى أنها تعمل بالضرورة عند أدنى قيمة ممكنة لعامل الجودة (Q) لتحويل معاوقة معين. في شبكة "L"، لا يمكن ضبط عامل الجودة (Q) للحمل ، بل يُثبّت في منتصف المسافة بين معاوقة المصدر ومعاوقة الحمل. وبما أن معظم الفقد في الموالفات العملية يتركز في الملف (المحث)، فإن اختيار شبكة تمرير الترددات المنخفضة أو شبكة تمرير الترددات العالية للحصول على أقل قيمة للمحث المطلوب قد يقلل الفقد إلى حد ما.

تتميز شبكة "L" التي تستخدم المكثفات فقط بأقل فقد، لكنها لا تعمل إلا عندما تكون مقاومة الحمل حثية للغاية، مما يجعلها خيارًا مناسبًا لهوائي حلقي صغير . وتحدث المقاومة الحثية أيضًا مع هوائيات الأسلاك المستقيمة المستخدمة بترددات أعلى بقليل من تردد الرنين ، عندما يكون طول الهوائي زائدًا عن الحد - على سبيل المثال، ما بين ربع ونصف موجة عند تردد التشغيل. ومع ذلك، فإن هوائيات الأسلاك المستقيمة التي تُسبب مشاكل عادةً ما تكون قصيرة جدًا بالنسبة للتردد المستخدم.

في شبكة الترددات العالية من نوع "T"، قد تتراوح نسبة الفقد في الموالف من بضعة بالمئة - إذا تم ضبطه لأقل فقد - إلى أكثر من 50% إذا لم يتم ضبطه بشكل صحيح. استخدام أقصى سعة متاحة يقلل الفقد مقارنةً بالضبط البسيط للتوافق دون مراعاة الإعدادات. ^{[ 13 ]} وذلك لأن استخدام سعة أكبر يعني استخدام عدد لفات أقل في المحث، وبالتالي يكون الفقد في المحث بشكل رئيسي.

مع موالف SPC،  ستكون الخسائر أعلى قليلاً مقارنةً بشبكة "T"، لأن السعة الإضافية عبر المحث ستحوّل جزءًا من التيار التفاعلي إلى الأرض، والذي يجب إلغاؤه بتيار إضافي في المحث. ^{[ 14 ]} والمقابل لذلك، تزداد قيمة الحث الفعال للملف، مما يسمح بالتشغيل عند ترددات أقل مما كان ممكنًا في السابق.

إذا رُغِبَ في ترشيح إضافي، يُمكن ضبط قيمة المحث عمدًا على قيم أكبر، مما يُوفر تأثير تمرير نطاق جزئي. ^{[ 15 ]} يُمكن ضبط كل من مرشح التمرير العالي  'T'، ومرشح التمرير المنخفض ' π ' ، وموالف SPC  بهذه الطريقة. يُمكن زيادة التوهين الإضافي عند الترددات التوافقية بشكل ملحوظ مع نسبة ضئيلة فقط من الفقد الإضافي عند التردد المضبوط.

عند ضبطه لتقليل الفقد إلى أدنى حد، يتميز موالف SPC  برفض توافقي أفضل من مرشح الترددات العالية  'T'، وذلك لأن دائرة الرنين الداخلية فيه تعمل كمرشح تمرير نطاقي . كلا النوعين قادر على رفض توافقي جيد إذا كان الفقد الإضافي البسيط مقبولاً. يتميز مرشح الترددات المنخفضة ' π ' بتوهين توافقي استثنائي في جميع الإعدادات، بما في ذلك أقل فقد.

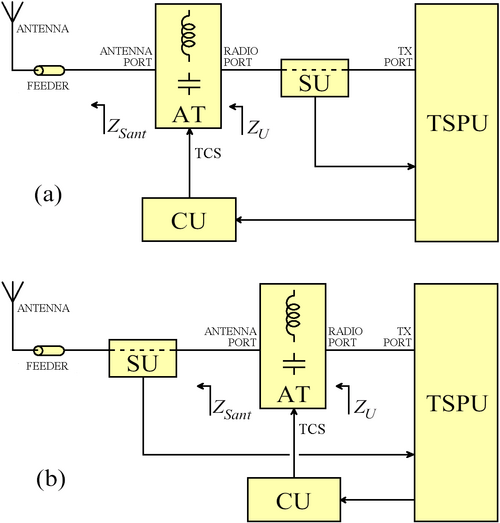

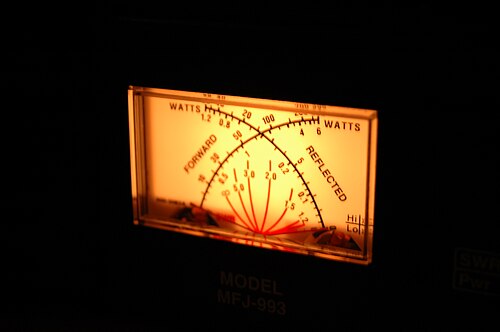

سيتم تركيب وحدة موالفة الهوائي (ATU) في مكان ما على طول الخط الواصل بين جهاز الإرسال أو الاستقبال اللاسلكي والهوائي. ^{[ 16 ]} عادةً ما تكون نقطة تغذية الهوائي مرتفعة في الهواء (على سبيل المثال، هوائي ثنائي القطب ) أو بعيدة (على سبيل المثال، هوائي سلكي عشوائي التغذية ). يجب أن يحمل خط النقل ، أو خط التغذية، الإشارة بين جهاز الإرسال والهوائي. يمكن وضع وحدة موالفة الهوائي في أي مكان على طول خط التغذية: عند جهاز الإرسال، أو عند الهوائي، أو في مكان ما بينهما.

يُفضّل ضبط الهوائي بالقرب منه قدر الإمكان لتقليل الفقد، وزيادة عرض النطاق الترددي، وخفض ذروة الجهد والتيار على خط النقل. كذلك، عندما تحتوي المعلومات المرسلة على مكونات ترددية يكون طول موجتها جزءًا كبيرًا من الطول الكهربائي لخط التغذية، سيحدث تشوه في المعلومات المرسلة في حال وجود موجات مستقرة على الخط.  تتأثر بذلك البث التلفزيوني التناظري وبث الراديو الستيريو FM. في هذه الحالة، يلزم ضبط الهوائي.

عند الإمكان، يُعدّ استخدام موالف تلقائي أو يتم التحكم فيه عن بُعد داخل علبة مقاومة للعوامل الجوية، عند الهوائي أو بالقرب منه، أمرًا عمليًا وفعالًا. وباستخدام هذا الموالف، يُمكن مطابقة نطاق واسع من الهوائيات. ^{[ 17 ]}

عندما يتطلب الأمر وضع وحدة ضبط الهوائي (ATU) بالقرب من جهاز الراديو لتسهيل عملية الضبط، فإن أي نسبة موجة واقفة (SWR) مرتفعة ستزيد من الفقد في خط التغذية. ولذلك، عند استخدام وحدة ضبط الهوائي عند جهاز الإرسال، يُعد استخدام خط تغذية منخفض الفقد وعالي المقاومة ميزة كبيرة (كخط سلكي مفتوح، على سبيل المثال). يُعد استخدام طول قصير من خط محوري منخفض الفقد مقبولاً، ولكن مع الخطوط الأطول ذات الفقد العالي، يصبح الفقد الإضافي الناتج عن نسبة الموجة الواقفة مرتفعًا جدًا. ^{[ 18 ]}

من المهم جدًا تذكر أنه عند مطابقة جهاز الإرسال مع الخط، كما هو الحال عند وضع وحدة موالفة الهوائي (ATU) بالقرب من جهاز الإرسال، لا يحدث أي تغيير في نسبة الموجة الموقوفة (SWR) في خط التغذية. تنعكس تيارات الارتداد من الهوائي بواسطة وحدة موالفة الهوائي (ATU) - عادةً عدة مرات بينهما - وبالتالي فهي غير مرئية على جانب جهاز الإرسال من وحدة موالفة الهوائي (ATU). ينتج عن هذه الانعكاسات المتعددة زيادة في الفقد، وارتفاع في الجهد أو التيار، وانخفاض في عرض النطاق الترددي، ولا يمكن تصحيح أي من هذه المشاكل بواسطة وحدة موالفة الهوائي (ATU).

من المفاهيم الخاطئة الشائعة أن ارتفاع نسبة الموجة الموقوفة ( SWR ) بحد ذاته يُسبب فقدًا في الإشارة. [ 3 ^{] قد لا} يُظهر جهاز ضبط الهوائي (ATU) المُعاير جيدًا، والذي يُغذي هوائيًا عبر خط منخفض الفقد، سوى نسبة ضئيلة من الفقد الإضافي مقارنةً بهوائي مُطابق جوهريًا، حتى مع ارتفاع نسبة الموجة الموقوفة ( 4 إلى 1، على سبيل المثال). ^{[ 19 ]} يقوم جهاز ضبط الهوائي الموجود بجانب جهاز الإرسال بإعادة عكس الطاقة المنعكسة من الهوائي ("تيار الارتداد") مرة أخرى، على طول خط التغذية إلى الهوائي ("الانعكاس العكسي"). ^{[ 3 ]} تنشأ الخسائر العالية من مقاومة الترددات الراديوية في خط التغذية والهوائي، وتؤدي هذه الانعكاسات المتعددة الناتجة عن ارتفاع نسبة الموجة الموقوفة إلى تراكم خسائر خط التغذية.

يؤدي استخدام خط تغذية ذي مقاومة عالية وفقد منخفض مع وحدة ضبط الهوائي (ATU) إلى فقد ضئيل للغاية، حتى مع وجود انعكاسات متعددة. مع ذلك، إذا كان خط التغذية والهوائي معًا "مُسببًا للفقد"، فقد يؤدي معدل الموجة الموقوفة (SWR) المرتفع نفسه إلى فقدان جزء كبير من طاقة خرج جهاز الإرسال. تحمل الخطوط ذات المقاومة العالية - مثل معظم خطوط الأسلاك المتوازية ذات المقاومة بين 300 و 500 أوم - الطاقة في الغالب على شكل جهد عالٍ وليس تيارًا عاليًا، ويحدد التيار وحده الطاقة المفقودة بسبب مقاومة الخط. لذا، على الرغم من ارتفاع معدل الموجة الموقوفة، فإن فقد الطاقة في الخطوط ذات المقاومة العالية ضئيل جدًا مقارنةً بالخطوط ذات المقاومة المنخفضة، مثل الكابل المحوري النموذجي ذي 50 أوم . لهذا السبب، يمكن لمشغلي الراديو الذين يبثون عبر خط تغذية ذي مقاومة عالية أن يكونوا أكثر تساهلًا بشأن مكان استخدام وحدة ضبط الهوائي (ATU) أو حتى استخدامها من الأساس.

بدون وحدة موالفة الهوائي (ATU)، قد يُشكّل معدل الموجة الموقوفة (SWR) الناتج عن عدم تطابق الهوائي وخط التغذية حملاً غير مناسب على جهاز الإرسال، مما يُسبب تشويشًا وفقدانًا للطاقة أو الكفاءة مع ارتفاع درجة حرارة مكونات مرحلة الإخراج أو احتراقها. تقوم أجهزة الإرسال الحديثة ذات الحالة الصلبة بتقليل الطاقة تلقائيًا عند اكتشاف معدل موجة موقوفة مرتفع، لذا فإن بعض مراحل الطاقة ذات الحالة الصلبة لا تُنتج سوى إشارات ضعيفة إذا تجاوز معدل الموجة الموقوفة 1.5 إلى 1 (1.5:1). لولا مشكلة تقليل الطاقة التلقائي، لكان من الممكن تحمل حتى الخسائر الناتجة عن معدل موجة موقوفة 2:1، حيث  ينعكس 11% فقط من الطاقة المرسلة، بينما  يُرسل 89% منها إلى الهوائي. لذا، فإن الفقد الرئيسي في طاقة الإخراج مع ارتفاع معدل الموجة الموقوفة يعود إلى قيام جهاز الإرسال بتقليل خرجه عند مواجهة تيار رد الفعل العكسي.

تحتوي أجهزة الإرسال والمضخمات الأنبوبية عادةً على شبكة خرج قابلة للتعديل، قادرة على تغذية أحمال غير متطابقة بنسبة موجة واقفة تصل إلى 3:1 دون أي مشاكل. في الواقع، تعمل شبكة π المدمجة في مرحلة خرج جهاز الإرسال كوحدة ضبط تلقائي للتردد. علاوة على ذلك، ونظرًا لمتانة الأنابيب الكهربائية (على الرغم من هشاشتها الميكانيكية)، يمكن للدوائر الإلكترونية القائمة على الأنابيب تحمل تيار رد فعل عكسي عالٍ جدًا دون تلف.

يُعدّ استخدام موالفات الهوائيات في أجهزة إرسال البث الإذاعي AM والموجات القصيرة من أقدم تطبيقاتها. تستخدم أجهزة إرسال AM عادةً هوائيًا رأسيًا (برجًا) يتراوح طوله بين 0.20 و0.68  من الطول الموجي. عند قاعدة البرج، تُستخدم وحدة موالفة الهوائي (ATU) لمطابقة الهوائي مع  خط النقل ذي المقاومة 50 أوم القادم من جهاز الإرسال. الدائرة الأكثر شيوعًا هي شبكة T، التي تستخدم ملفين حثيين موصولين على التوالي مع مكثف موصول على التوازي بينهما. عند استخدام أبراج متعددة، قد توفر شبكة ATU أيضًا إمكانية ضبط الطور بحيث يمكن ضبط طور التيارات في كل برج بالنسبة للأبراج الأخرى لإنتاج نمط إشعاعي مطلوب. غالبًا ما تتطلب القوانين أن تتضمن هذه الأنماط نقاط انعدام في الاتجاهات التي قد تُسبب تداخلًا، بالإضافة إلى زيادة قوة الإشارة في المنطقة المستهدفة. يُعدّ ضبط وحدات موالفة الهوائي في مصفوفة أبراج متعددة عملية معقدة وتستغرق وقتًا طويلًا وتتطلب خبرة كبيرة.

بالنسبة للبث الإذاعي الدولي بالموجات القصيرة (50  كيلوواط فأكثر)، يتم ضبط الهوائي بشكل متكرر كجزء من تغييرات التردد التي قد تكون مطلوبة موسمياً أو حتى يومياً. تتضمن أجهزة الإرسال الحديثة للموجات القصيرة عادةً دوائر مطابقة معاوقة مدمجة لنسبة الموجة الموقوفة (SWR) حتى 2:1  ، ويمكنها ضبط معاوقة الخرج في غضون 15  ثانية.

تتضمن شبكات المطابقة في أجهزة الإرسال أحيانًا محولًا متوازنًا (بالون)، أو يمكن تركيب محول خارجي في جهاز الإرسال لتغذية خط متوازن.  كانت خطوط النقل المتوازنة ذات مقاومة 300 أوم أو أكثر معيارًا شائعًا في جميع أجهزة إرسال الموجات القصيرة وهوائياتها في الماضي، حتى لدى الهواة. واستمرت معظم محطات البث الإذاعي للموجات القصيرة في استخدام تغذية ذات مقاومة عالية حتى قبل ظهور تقنية مطابقة المعاوقة التلقائية.

أكثر هوائيات الموجات القصيرة استخدامًا في البث الدولي هي هوائي HRS (مصفوفة الستارة)، الذي يغطي نطاق تردد من 2  إلى 1 ، وهوائي لوغاريتمي دوري، الذي يغطي نطاق تردد يصل إلى 8 إلى 1. ضمن هذا النطاق، تتفاوت نسبة الموجة الموقوفة (SWR)، ولكنها عادةً ما تُحفظ أقل من 1.7 إلى 1 ، وهو نطاق يمكن ضبطه بواسطة مطابقة الهوائي المدمجة في العديد من أجهزة الإرسال الحديثة. وبالتالي، عند تغذية هذه الهوائيات، يستطيع جهاز الإرسال الحديث ضبط نفسه تلقائيًا حسب الحاجة للمطابقة عند أي تردد.
