مطياف الكتلة القطاعي

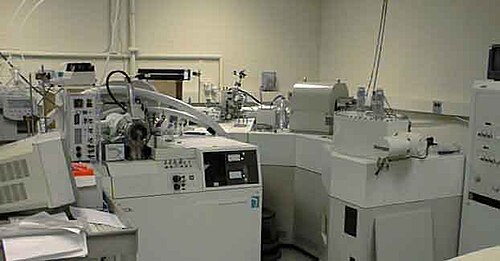

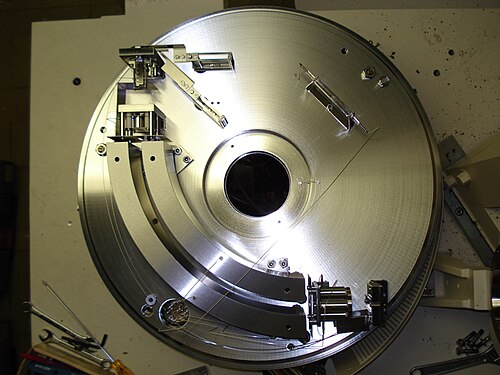

يتكون شكل الجهاز القطاعي من 127.30 درجة${\displaystyle \left({\frac {\pi }{\sqrt {2}}}\right)}$قطاع كهربائي بدون طول انجراف أولي، يليه قطاع مغناطيسي بزاوية 60 درجة بنفس اتجاه الانحناء. يُطلق على هذا التكوين أحيانًا اسم "مطياف كتلة بينبريدج"، ويُستخدم غالبًا لتحديد كتل النظائر . يتم إنتاج حزمة من الجسيمات الموجبة من النظير قيد الدراسة. تخضع هذه الحزمة لتأثير مشترك من مجالين كهربائي ومغناطيسي متعامدين . وبما أن القوى الناتجة عن هذين المجالين متساوية ومتعاكسة عندما تكون سرعة الجسيمات معطاة بالعلاقة التالية:

${\displaystyle v=E/B\,}$

لا تتعرض هذه الجسيمات لقوة محصلة ؛ فهي تمر بحرية عبر شق، ثم تخضع لمجال مغناطيسي آخر، فتقطع مسارًا نصف دائري وتصطدم بلوحة فوتوغرافية . ويتم تحديد كتلة النظير من خلال حسابات لاحقة.

يتكون شكل ماتوتش-هرتسوغ الهندسي من زاوية 31.82 درجة (${\displaystyle \pi /4{\sqrt {2}}}$^{[ 4 ]} يتكون هذا الجهاز من قطاع كهربائي (بزاوية 90 درجة) وقطاع مغناطيسي بزاوية انحناء معاكسة، حيث يمتد هذا القطاع بزاوية 90 درجة. [5] يؤدي دخول الأيونات، المصنفة أساسًا حسب الشحنة، إلى المجال المغناطيسي إلى تركيز الطاقة، مما ينتج عنه نفاذية أعلى بكثير من مرشح الطاقة القياسي. يُستخدم هذا التصميم غالبًا في التطبيقات التي تتميز بانتشار طاقة عالٍ في الأيونات الناتجة، حيث تكون الحساسية مطلوبة، مثل مطيافية الكتلة بمصدر شرارة (SSMS) ومطيافية الكتلة للأيونات الثانوية (SIMS). ^{[ 6 ]} تتمثل ميزة هذا التصميم على تصميم نير-جونسون في تركيز جميع الأيونات ذات الكتل المختلفة على نفس المستوى المسطح، مما يسمح باستخدام لوحة فوتوغرافية أو مصفوفة كاشف مسطحة أخرى.

تتكون هندسة نير-جونسون من قطاع كهربائي بزاوية 90 درجة، وطول انجراف متوسط ​​طويل، وقطاع مغناطيسي بزاوية 60 درجة له ​​نفس اتجاه الانحناء. ^{[ 6 ] [ 7 ]}

يتكون شكل هينتربيرجر-كونيج من قطاع كهربائي بزاوية 42.43 درجة، وطول انجراف وسيط طويل، وقطاع مغناطيسي بزاوية 130 درجة من نفس اتجاه الانحناء.

يتكون شكل تاكيشيتا من قطاع كهربائي بزاوية 54.43 درجة، وطول انجراف قصير، وقطاع كهربائي ثانٍ من نفس اتجاه الانحناء متبوعًا بطول انجراف آخر قبل قطاع مغناطيسي بزاوية 180 درجة من اتجاه انحناء معاكس.

تتكون هندسة ماتسودا من قطاع كهربائي بزاوية 85 درجة، وعدسة رباعية الأقطاب، وقطاع مغناطيسي بزاوية 72.5 درجة بنفس اتجاه الانحناء. ^{[ 8 ]} تُستخدم هذه الهندسة في جهازي SHRIMP و Panorama (مصدر غاز، عالي الدقة، متعدد الجامعات لقياس النظائر في الجيوكيمياء).
