محمل مغناطيسي

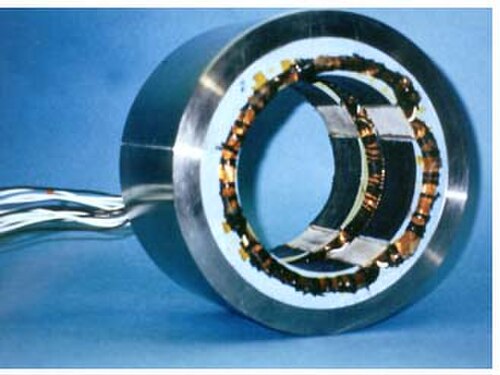

المحمل المغناطيسي هو نوع من المحامل يدعم الأحمال باستخدام الرفع المغناطيسي . تدعم المحامل المغناطيسية الأجزاء المتحركة دون تلامس مادي. على سبيل المثال، يمكنها رفع عمود دوار والسماح بحركة نسبية باحتكاك منخفض للغاية ودون تآكل ميكانيكي . تدعم المحامل المغناطيسية أعلى السرعات بين جميع أنواع المحامل، ولا توجد لها سرعة نسبية قصوى.
تتمتع المحامل النشطة بالعديد من المزايا: فهي لا تعاني من التآكل، ولها احتكاك منخفض، ويمكنها في كثير من الأحيان استيعاب عدم انتظام توزيع الكتلة تلقائيًا، مما يسمح للدوارات بالدوران حول مركز كتلتها باهتزاز منخفض للغاية.
تستخدم المحامل المغناطيسية السلبية مغناطيسات دائمة ، ولذلك لا تتطلب أي طاقة دخل، إلا أن تصميمها صعب بسبب القيود التي تنص عليها نظرية إيرنشو . أما التقنيات التي تستخدم مواد مغناطيسية معاكسة فهي لا تزال في مراحلها الأولى وتعتمد بشكل كبير على خصائص المادة. ونتيجة لذلك، فإن معظم المحامل المغناطيسية هي محامل مغناطيسية نشطة، تستخدم مغناطيسات كهربائية تتطلب طاقة دخل مستمرة ونظام تحكم نشط للحفاظ على استقرار الحمل. في التصميم المدمج، تُستخدم المغناطيسات الدائمة غالبًا لحمل الحمل الساكن، ويُستخدم المحمل المغناطيسي النشط عندما ينحرف الجسم المعلق عن موضعه الأمثل. تتطلب المحامل المغناطيسية عادةً محملًا احتياطيًا في حالة انقطاع التيار الكهربائي أو تعطل نظام التحكم.
تُستخدم المحامل المغناطيسية في العديد من التطبيقات الصناعية، مثل توليد الطاقة الكهربائية ، وتكرير البترول، وتشغيل آلات التشغيل، ومعالجة الغاز الطبيعي. كما تُستخدم في أجهزة الطرد المركزي من نوع زيب ، [ 1 ] لتخصيب اليورانيوم ، وفي المضخات التوربينية الجزيئية ، حيث تُشكل المحامل المُشحّمة بالزيت مصدرًا للتلوث.
تصميم

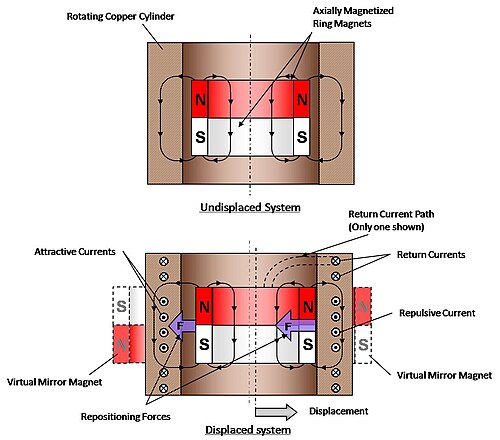

يعمل المحمل المغناطيسي النشط وفق مبدأ التعليق الكهرومغناطيسي القائم على حث التيارات الدوامية في موصل دوار . فعندما تتحرك مادة موصلة كهربائيًا في مجال مغناطيسي ، يتولد تيار كهربائي في المادة يعاكس تغير المجال المغناطيسي (وهو ما يُعرف بقانون لينز ). وينتج عن ذلك تيار يُولّد مجالًا مغناطيسيًا معاكسًا لاتجاه المجال المغناطيسي للمغناطيس . وبذلك، تعمل المادة الموصلة كهربائيًا كمرآة مغناطيسية . [ 2 ] [ 3 ] [ 4 ] [ 5 ] [ 6 ] [ 7 ] [ 8 ] [ 9 ] [ 10 ] [ 11 ]
يتكون الجهاز من مجموعة مغناطيس كهربائي ، ومجموعة من مضخمات الطاقة التي تزود المغناطيسات الكهربائية بالتيار، ووحدة تحكم ، ومستشعرات فجوة مزودة بإلكترونيات خاصة بها لتوفير التغذية الراجعة اللازمة للتحكم في موضع الدوار داخل الفجوة. يزود مضخم الطاقة زوجين من المغناطيسات الكهربائية على جانبي الدوار بتيار انحياز متساوٍ. وتتولى وحدة التحكم إدارة هذا التجاذب المستمر، حيث تعوّض تيار الانحياز باضطرابات متساوية ومتعاكسة في التيار كلما انحرف الدوار عن موضعه المركزي.
تتميز مستشعرات الفجوة عادةً بطبيعتها الحثية وتعمل بنظام القياس التفاضلي. أما مضخمات الطاقة في التطبيقات التجارية الحديثة فهي أجهزة إلكترونية صلبة تعمل بنظام تعديل عرض النبضة . ويكون المتحكم عادةً معالجًا دقيقًا أو معالج إشارات رقمية .
يُلاحظ نوعان من عدم الاستقرار عادةً في المحامل المغناطيسية. تُنتج المغناطيسات الجاذبة قوةً ساكنةً غير مستقرة تتناقص مع زيادة المسافة وتزداد مع تناقصها، مما قد يُؤدي إلى اختلال توازن المحمل. ثانيًا، نظرًا لأن المغناطيسية قوة محافظة ، فإنها تُوفر تخميدًا ضئيلًا؛ وقد تُؤدي التذبذبات إلى فقدان نظام التعليق الفعال في حال وجود أي قوى دافعة.
تاريخ
يسرد الجدول أدناه العديد من براءات الاختراع المبكرة للمحامل المغناطيسية النشطة. ويمكن العثور على براءات اختراع سابقة لأنظمة التعليق المغناطيسية، ولكنها مستبعدة هنا لأنها تتكون من مجموعات من المغناطيس الدائم ذات استقرار غير مستقر وفقًا لنظرية إيرنشو .
| المخترع(ون) | سنة | رقم براءة الاختراع | عنوان |
|---|---|---|---|
| بيمز، هولمز | 1941 | 2,256,937 | تعليق الأجسام الدوارة |
| العوارض | 1954 | 2,691,306 | أجسام دوارة مدعومة مغناطيسياً |
| جيلبرت | 1955 | 2,946,930 | نظام تعليق مغناطيسي |
| العوارض | 1962 | 3,041,482 | جهاز لتدوير الأجسام المعلقة بحرية |
| العوارض | 1965 | 3,196,694 | نظام التعليق المغناطيسي |
| ذئب | 1967 | 3,316,032 | محول تعليق مغناطيسي متعدد الأطوار |
| بودين وآخرون | 1968 | DE1750602 | Magnetische Lagerung (براءة اختراع ألمانية) |
| ليمان | 1971 | 3,565,495 | جهاز التعليق المغناطيسي |
| هابرمان | 1973 | 3,731,984 | جهاز كتلة محمل مغناطيسي لدعم عمود رأسي مُصمم للدوران بسرعة عالية |
| هابرمان، لوين، جولي، أوبيرت | 1974 | 3,787,100 | أجهزة تتضمن أجزاء دوارة مدعومة بمحامل مغناطيسية |
| هابرمان، برونيه | 1977 | 4,012,083 | المحامل المغناطيسية |
| هابرمان، برونيه، لوكلير | 1978 | 4,114,960 | جهاز كشف الإزاحة الشعاعية للمحامل المغناطيسية |
| كروت، إستيل | 1990 | 1,988,024,350 | تحسينات إضافية في المحامل المغناطيسية |
| ميكس، كروفورد ر | 1992 | 5,111,102 | هيكل المحمل المغناطيسي |
| كروت، إستيل | 1994 | 1,991,075,982 | محمل مغناطيسي غير خطي |
قدّم جيسي بيمز من جامعة فرجينيا بعضًا من أوائل براءات اختراع المحامل المغناطيسية النشطة [ 12 ] [ 13 ] خلال الحرب العالمية الثانية. تناولت هذه البراءات أجهزة الطرد المركزي فائقة السرعة المُخصصة لتخصيب نظائر العناصر اللازمة لمشروع مانهاتن . مع ذلك، لم تنضج المحامل المغناطيسية إلا مع تطور الإلكترونيات الصلبة وتقنيات التحكم الحاسوبية الحديثة، وذلك بفضل أعمال هابرمان [ 14 ] وشويتزر [ 15 ] . في عام 1987، طوّرت إستيل كروت تقنية المحامل المغناطيسية النشطة [ 16 ] ، لكن هذه التصاميم لم تُصنّع بسبب ارتفاع تكاليف الإنتاج، والتي اعتمدت على نظام توجيه ليزري. كان بحث إستيل كروت موضوعًا لثلاث براءات اختراع أسترالية [ 17 ] ، ومُوّل من قِبل ناتشي فوجيكوشي، وشركة نيبون سيكو، وهيتاشي. استُخدمت حساباتها في تقنيات أخرى تستخدم مغناطيسات العناصر الأرضية النادرة ، لكن المحامل المغناطيسية النشطة لم تُطوّر إلا إلى مرحلة النموذج الأولي. كما تضمن تصميم كروت [ 18 ] نظام تحكم محوسب متقدم، بينما كان التصميم الأخير عبارة عن محمل مغناطيسي غير خطي.
تستعرض ماري كاساردا [ 19 ] تاريخ المحامل المغناطيسية النشطة بتفصيل دقيق. وتشير إلى أن أول تطبيق تجاري لها كان في الآلات التوربينية . فقد أتاحت هذه المحامل الاستغناء عن خزانات الزيت في ضواغط خطوط أنابيب الغاز التابعة لشركة NOVA Gas Transmission Ltd. (NGTL) في ألبرتا، كندا. وقد قلل ذلك من مخاطر الحريق، مما أدى إلى خفض كبير في تكاليف التأمين. ودفع نجاح هذه التركيبات شركة NGTL إلى ريادة البحث والتطوير في مجال أنظمة التحكم الرقمية للمحامل المغناطيسية، كبديل لأنظمة التحكم التناظرية التي كانت تُوردها شركة Magnetic Bearings Inc. الأمريكية. وفي عام 1992، أسس فريق أبحاث المحامل المغناطيسية التابع لشركة NGTL شركة Revolve Technologies Inc. لتسويق تقنية المحامل المغناطيسية الرقمية. وقد استحوذت عليها لاحقًا شركة SKF السويدية. وكانت شركة S2M الفرنسية ، التي تأسست عام 1976، أول من طرح المحامل المغناطيسية النشطة في السوق. ولا تزال الأبحاث المكثفة حول المحامل المغناطيسية مستمرة في جامعة فرجينيا ضمن برنامج أبحاث الآلات الدوارة والتحكم الصناعية. [ 20 ]
خلال العقد الذي بدأ عام ١٩٩٦، قامت شركة النفط والغاز الهولندية NAM بتركيب عشرين ضاغط غاز، يعمل كل منها بمحرك كهربائي متغير السرعة بقدرة ٢٣ ميغاواط. زُوّدت كل وحدة بمحامل مغناطيسية فعّالة على كل من المحرك والضاغط. تُستخدم هذه الضواغط في حقل غرونينغن للغاز لاستخراج ما تبقى من الغاز من هذا الحقل الضخم وزيادة طاقته الإنتاجية. صممت شركة سيمنز نظام المحرك والضاغط، بينما قامت شركة Waukesha Bearings (التابعة لشركة Dover Corporation ) بتوريد المحامل المغناطيسية الفعّالة. (في الأصل، صممت شركة Glacier هذه المحامل، ثم استحوذت عليها شركة Federal Mogul، وهي الآن جزء من Waukesha Bearings). باستخدام المحامل المغناطيسية الفعّالة ونظام الدفع المباشر بين المحرك والضاغط (بدون علبة تروس بينهما)، بالإضافة إلى استخدام موانع تسرب غاز جافة، تم تحقيق نظام جاف تمامًا (خالٍ من الزيت). يؤدي استخدام محامل مغناطيسية نشطة في كل من المحرك والضاغط (مقارنةً بالتصميم التقليدي الذي يستخدم التروس والمحامل الكروية) إلى نظام بسيط نسبيًا يتميز بنطاق تشغيل واسع وكفاءة عالية، خاصةً عند الأحمال الجزئية. وكما هو الحال في حقل جرونينجن، يمكن أيضًا وضع النظام بالكامل في الهواء الطلق دون الحاجة إلى مبنى ضاغط كبير.
قدّم آر جي جيلبرت طلب براءة اختراع لمحامل مغناطيسية دائمة غير متلامسة مع تثبيت كهروميكانيكي في عام 1955 (براءة اختراع أمريكية رقم 2,946,930) [ 21 ] ، وكذلك فعل ك. بودن ود. شيفر في عام 1968 (براءة اختراع ألمانية رقم 1750602). [ 22 ] تُشكّل هذه الاختراعات الأساس التكنولوجي لعدد من التطبيقات العملية، والتي وصل بعضها إلى مرحلة الإنتاج الصناعي المتسلسل بموجب ترخيص من مركز يوليش للأبحاث منذ حوالي عام 1980. [ 23 ] [ 24 ]
ابتكر ميكس [ 25 ] تصميمات محامل مغناطيسية هجينة (براءة اختراع أمريكية رقم 5,111,102) حيث توفر المغناطيسات الدائمة مجال التحيز، بينما تُستخدم ملفات التحكم النشطة لتحقيق الاستقرار والتحكم الديناميكي. تتميز هذه التصميمات، التي تستخدم المغناطيسات الدائمة لتوليد مجالات التحيز، بصغر حجمها وخفة وزنها مقارنةً بالمحامل الكهرومغناطيسية البحتة. كما أن نظام التحكم الإلكتروني أصغر حجمًا ويستهلك طاقة كهربائية أقل، نظرًا لأن مجال التحيز يُولّد بواسطة المغناطيسات الدائمة.
مع تقدم تطوير المكونات اللازمة، ازداد الاهتمام العلمي بهذا المجال، وبلغ ذروته في أول ندوة دولية حول المحامل المغناطيسية عُقدت عام ١٩٨٨ في زيورخ، حيث أسس البروفيسور شفايتزر (المعهد الفدرالي السويسري للتكنولوجيا في زيورخ )، والبروفيسور ألاير (جامعة فرجينيا)، والبروفيسور أوكادا (جامعة إيباراكي) الجمعية الدولية للمحامل المغناطيسية. ومنذ ذلك الحين، تطورت الندوة لتصبح سلسلة مؤتمرات تُعقد كل سنتين، مع بوابة إلكترونية دائمة حول تكنولوجيا المحامل المغناطيسية، تُتاح من خلالها جميع مساهمات الندوة. وتتلقى هذه البوابة الإلكترونية دعمًا من مجتمع البحث والصناعة الدولي. وفي عام ٢٠١٢، انضم كل من البروفيسور يوهجي أوكادا، والبروفيسور جيرهارد شفايتزر، ومايكل سوان من شركة واكيشا للمحامل المغناطيسية، إلى قاعة المشاهير وحصلوا على جوائز الإنجاز مدى الحياة.
التطبيقات
تشمل مزايا المحامل المغناطيسية انخفاض الاحتكاك وإمكانية التنبؤ به، وقدرتها على العمل دون تزييت وفي الفراغ. ويزداد استخدام المحامل المغناطيسية في الآلات الصناعية مثل الضواغط والتوربينات والمضخات والمحركات والمولدات.
تُستخدم المحامل المغناطيسية بشكل شائع في عدادات الطاقة الكهربائية التي تستخدمها شركات الكهرباء لقياس استهلاك الطاقة المنزلية. كما تُستخدم في تطبيقات تخزين الطاقة والنقل، ولدعم المعدات في الفراغ، كما هو الحال في أنظمة تخزين الطاقة باستخدام دولاب الموازنة . [ 26 ] [ 27 ] يتميز دولاب الموازنة في الفراغ بانخفاض كبير في فقدان الطاقة الناتج عن مقاومة الهواء، إلا أن المحامل التقليدية عادةً ما تتعطل بسرعة في الفراغ بسبب ضعف التشحيم. تُستخدم المحامل المغناطيسية أيضًا لدعم قطارات الرفع المغناطيسي (ماجليف) لتحقيق ضوضاء منخفضة ورحلة سلسة من خلال إلغاء أسطح التلامس المادية. تشمل عيوبها ارتفاع التكلفة، ووزنها الثقيل، وحجمها الكبير نسبيًا.
تُستخدم المحامل المغناطيسية أيضاً في بعض ضواغط الطرد المركزي لأجهزة التبريد، حيث يقع عمود مصنوع من مادة مغناطيسية بين المحامل المغناطيسية. يوفر تيار كهربائي صغير قوة رفع مغناطيسية للعمود الذي يبقى معلقاً بحرية في الهواء، مما يضمن انعدام الاحتكاك بين المحمل والعمود.
من بين أهم التطبيقات الصناعية مضخات التوربوموليكولار لتوليد الفراغ في مصانع إنتاج أشباه الموصلات. وقد طرحت شركة ليبولد إيه جي أولى مضخات التوربو التجارية من نوع المحامل المغناطيسية بدون تثبيت ميكانيكي في عام 1975 (كهرومغناطيسية) وفي عام 1989 (قائمة على المغناطيس الدائم).
في مجال قياس الفراغ، تم تقديم مقياس الدوار الدوار (SRG) كمعيار مرجعي من قبل المكتب الدولي للأوزان والمقاييس (BIPM) في باريس عام 1979. وقد أنشأ جيسي بيمز أول نموذج مختبري لهذا المقياس عام 1946. وبدأ الإنتاج التجاري المتسلسل عام 1980 بموجب تراخيص من مركز يوليش للأبحاث. ويُعد مقياس الدوار الدوار (SRG) ذا أهمية بالغة في التحكم بعمليات الفراغ في معدات تصنيع أشباه الموصلات.
يتمثل أحد التطبيقات الجديدة للمحامل المغناطيسية في القلوب الاصطناعية. وقد كان البروفيسور بول ألاير والبروفيسور هيوستن وود في جامعة فرجينيا من الرواد في استخدام التعليق المغناطيسي في أجهزة مساعدة البطين، وبلغت هذه الجهود ذروتها في أول مضخة طرد مركزي لمساعدة البطين معلقة مغناطيسياً ( VAD ) في عام 1999.
تستخدم العديد من أجهزة مساعدة البطين محامل مغناطيسية، بما في ذلك مضخة القلب LifeFlow، [ 28 ] ونظام DuraHeart لمساعدة البطين الأيسر، [ 29 ] وجهاز Levitronix CentriMag، [ 30 ] وجهاز Berlin Heart . [ 31 ] في هذه الأجهزة، يُعلق الجزء المتحرك الوحيد بواسطة مزيج من القوة الهيدروديناميكية والقوة المغناطيسية. وبفضل إزالة أسطح التلامس المادية، تُسهّل المحامل المغناطيسية تقليل مناطق الإجهاد القصي العالي (الذي يؤدي إلى تلف خلايا الدم الحمراء) وركود التدفق (الذي يؤدي إلى التجلط) في هذه المضخات الدموية. [ 32 ] وكان جهاز Berlin Heart INCOR أول جهاز تجاري لمساعدة البطين لا يعتمد على التثبيت الميكانيكي أو الديناميكي للسوائل.
تُعد شركات Calnetix Technologies و Synchrony Magnetic Bearings (التابعة لشركة Johnson Controls International) و Waukesha Magnetic Bearings و S2M (التابعة لشركة SKF) من بين كبار مطوري ومصنعي المحامل المغناطيسية في جميع أنحاء العالم.
التطورات المستقبلية
باستخدام نظام الرفع المغناطيسي القائم على الحث، والموجود في تقنيات الرفع المغناطيسي مثل نظام إندكتراك ، يمكن استبدال أنظمة التحكم المعقدة بمحامل مغناطيسية باستخدام مصفوفات هالباخ وملفات حلقية مغلقة بسيطة. تتميز هذه الأنظمة بالبساطة، ولكنها أقل كفاءة فيما يتعلق بفقدان الطاقة الناتج عن التيارات الدوامية . بالنسبة للأنظمة الدوارة، يمكن استخدام تصميمات مغناطيسية أحادية القطب بدلاً من هياكل هالباخ متعددة الأقطاب، مما يقلل الفقدان بشكل ملحوظ.
من الأمثلة التي تجاوزت إشكاليات نظرية إيرنشو، المحمل الكهروديناميكي أحادي القطب الذي اخترعه الدكتور توربيورن ليمبكه. [ 33 ] [ 34 ] [ 35 ] وهو نوع جديد من المحامل الكهرومغناطيسية يعتمد على تقنية مغناطيسية سلبية. لا يتطلب هذا المحمل أي إلكترونيات تحكم للتشغيل، ويعمل لأن التيارات الكهربائية الناتجة عن الحركة تُولّد قوة استعادة. [ 36 ] [ 37 ] [ 38 ]
