أجهزة USB

حددت الإصدارات الأولى من معيار USB موصلات سهلة الاستخدام وذات عمر افتراضي طويل؛ وأضافت التعديلات اللاحقة على المعيار موصلات أصغر حجمًا مناسبة للأجهزة المحمولة الصغيرة. وأدى التطور السريع لمعيار USB إلى ظهور فئة أخرى من الموصلات تسمح بوصلات بيانات إضافية. وتحدد جميع إصدارات USB خصائص الكابلات. أضافت كابلات الإصدار 3.x ، التي سُوِّقت باسم SuperSpeed ، وصلة بيانات؛ ففي عام 2008، أضاف USB 3.0 مسارًا ثنائي الاتجاه (زوجان من الأسلاك المجدولة لإشارة تفاضلية واحدة من البيانات التسلسلية لكل اتجاه)، وفي عام 2014، أضافت مواصفات USB-C مسارًا ثانيًا ثنائي الاتجاه.

لطالما تضمنت تقنية USB إمكانية تزويد الأجهزة الطرفية بالطاقة ، إلا أن مقدار الطاقة التي يمكن توفيرها قد ازداد مع مرور الوقت. تُعرف المواصفات الحديثة باسم USB Power Delivery ( USB-PD ) وتسمح بتوفير طاقة تصل إلى 240 واط . في البداية، وفرت تقنية USB 1.0/2.0 طاقة تصل إلى 2.5 واط، ووفرت تقنية USB 3.0 طاقة تصل إلى 4.5 واط، بينما وفرت مواصفات شحن البطاريات (BC) اللاحقة طاقة تصل إلى 7.5 واط. بدأت مواصفات Power Delivery الحديثة مع USB PD 1.0 في عام 2012، حيث وفرت طاقة تصل إلى 60 واط؛ ثم PD 2.0 الإصدار 1.2 في عام 2013، إلى جانب USB 3.1، طاقة تصل إلى 100 واط؛ ورفعت USB PD 3.1 في عام 2021 الحد الأقصى إلى 240 واط. تم اختيار USB كصيغة شحن للعديد من الهواتف المحمولة والأجهزة الطرفية والموزعات الأخرى، مما قلل من انتشار الشواحن الخاصة. ومنذ USB 3.1، أصبحت تقنية USB-PD جزءًا من معيار USB. يمكن لأحدث إصدارات تقنية PD أيضًا توفير الطاقة لأجهزة الكمبيوتر المحمولة ذات الطاقة المنخفضة.

تم تحديد مواصفات كابل USB-C القياسي بقدرة 60 واط وبقدرة نقل بيانات USB 2.0 على الأقل .

في عام 2019، أضافت تقنية USB4 ، التي تعتمد الآن حصريًا على USB-C، إمكانيات توصيل الفيديو والصوت الموجهة نحو الاتصال ( DisplayPort ) والتوافق مع Thunderbolt 3+ .

الموصلات

على عكس ناقلات البيانات الأخرى (مثل الإيثرنت )، فإن اتصالات USB موجهة؛ إذ يحتوي الجهاز المضيف على منافذ موجهة نحو المصب (DFP) تتصل بالمنفذ الموجه نحو المنبع (UFP) للموزعات أو الأجهزة الطرفية. ويعتمد USB على بنية شبكية نجمية هرمية . ^{[ 2 ]}

كانت المنافذ المواجهة للأسفل فقط هي التي توفر الطاقة بشكل افتراضي؛ وقد تم اختيار هذه البنية لتجنب الأحمال الكهربائية الزائدة وتلف المعدات بسهولة. ^{[ 3 ]}

يحتوي كل كابل USB تقليدي على طرفين مختلفين بمقابس ميكانيكية مختلفة، أحدهما من النوع A (للتوصيل بمنفذ الجهاز المضيف أو الموزع) والآخر من النوع B (للتوصيل بمنفذ الموزع أو الجهاز الطرفي). لكل نوع مقبس ومقبس محدد لكل من الطرفين A و B. يجب أن يحتوي كابل USB على مقبس من النوع A ومقبس من النوع B، باستثناء كابلات Micro-A ذات المقبس القياسي A المسموح بها. ^{[ 4 ]} توجد كابلات تمديد USB بمقبس واحد من النوع A ومقبس واحد من النوع A، لكنها لا تتوافق مع معايير USB. ^{[ 1 ]}

مع إطلاق منفذ Type-C، ظهرت الكابلات الانتقالية: قابس Type-C في أحد طرفيها وقابس Type-A أو Type-B في الطرف الآخر. لا تزال هذه الكابلات الانتقالية موجهة، وفيها يُعلّم قابس Type-C كهربائيًا إما بـ A أو B حسب الحاجة ليتوافق مع الموصل المقابل. أما المعيار الحديث فهو كابل مزود بقابس Type-C في كل طرف؛ هذه الكابلات غير موجهة، تاركةً للأجهزة المتصلة تحديد أدوارها. جميع المقابس القديمة إما من النوع A أو النوع B باستثناء مقابس Micro-AB وMini-AB (التي تم إيقاف استخدامها ^{[ 5 ]} ). يقبل مقبس Type-AB كلاً من قابس Type-A وType-B، ويتخذ الجهاز المزود بهذا المقبس دور DFP (مضيف، موزع DFP) أو UFP (جهاز طرفي، موزع UFP) وفقًا لنوع القابس المتصل به.

توجد ثلاثة أحجام من موصلات USB القديمة: الموصل القياسي الأصلي ، وموصلات Mini التي كانت المحاولة الأولى لاستيعاب الأجهزة المحمولة (والتي أصبحت الآن قديمة إلى حد كبير)، وموصلات Micro ، وقد تم استبدالها جميعًا في عام 2014 بموصل Type-C، وهو مطلوب لأوضاع التشغيل ذات المسارين (USB 3.2 1×2 (10 جيجابت/ثانية)، أو USB 3.2 2×2 (20 جيجابت/ثانية)، أو أي من أوضاع USB4) ويسمح بتوفير طاقة تصل إلى 240 واط في كلا الاتجاهين. ^{[ 6 ]}

قبل ظهور USB4، كانت هناك خمس سرعات لنقل البيانات عبر USB: السرعة المنخفضة، والسرعة الكاملة (في كل من USB 1.0 و1.1)، والسرعة العالية (في USB 2.0)، والسرعة الفائقة (في USB 3.0، والتي سُميت لاحقًا USB 3.2 Gen 1×1 )، والسرعة الفائقة+ (التي سُميت USB 3.1 Gen 2 ، والتي سُميت لاحقًا USB 3.2 Gen 2×1 ). ^{[ 7 ]}

تختلف متطلبات الأجهزة والكابلات للموصلات القديمة في الأجيال الثلاثة الأولى من المعيار (USB 1.x و USB 2.0 وUSB 3.x ) . تتوفر لأجهزة USB خيارات متعددة لأوضاع التشغيل، ومنذ إصدار USB 3.1، لا يُحدد إصدار USB وحده أوضاع التشغيل المُطبقة بشكل كافٍ. تُحدد إمكانيات الجهاز المدعومة بواسطة شريحة المعالج أو نظام SoC المُدمج وبرامج التشغيل المُعتمدة من نظام التشغيل (لذا، يجب مراجعة الأسماء الكاملة لأوضاع تشغيل USB المدعومة في مواصفات الجهاز؛ فالرموز المطبوعة عادةً لا تُحدد جميع الأوضاع، أو لا تُحددها بدقة كافية). في مواصفات USB 3، يُوصى بأن تكون العوازل الظاهرة داخل مقابس ومنافذ Standard-A SuperSpeed بلون أزرق مُحدد ( Pantone 300 C). ^{[ 8 ]} في منافذ Standard-A التي تدعم معدل الإشارة 10 جيجابت/ثانية (الجيل 2) الذي تم تقديمه في USB 3.1، يستخدم بعض المصنعين بدلاً من ذلك اللون الأزرق الفيروزي، لكن المعايير توصي بنفس اللون الأزرق لجميع منافذ Standard-A القادرة على SuperSpeed، بما في ذلك تلك القادرة على المعدل الأعلى.

ملكيات

تدعم الموصلات التي تحددها لجنة USB عددًا من أهداف USB الأساسية، وتعكس الدروس المستفادة من الموصلات العديدة التي استخدمتها صناعة الحواسيب. يُطلق على الموصل المُثبَّت على الجهاز أو المضيف اسم "المقبس" ، بينما يُطلق على الموصل المُتصل بالكابل اسم "القابس" . ^{[ 9 ]} كما تُعرِّف وثائق مواصفات USB بشكل دوري مصطلح "ذكر" للدلالة على القابس، و "أنثى" للدلالة على المقبس. ^{[ 10 ]}

بفضل تصميمها، يصعب إدخال قابس USB في منفذه بشكل خاطئ. تتطلب مواصفات USB وضع علامات على كل من قابس الكابل والمنفذ لكي يتمكن المستخدم من تحديد الاتجاه الصحيح. ^{[ 9 ]} مع ذلك، فإن قابس USB-C قابل للعكس. تُثبّت كابلات USB وأجهزة USB الصغيرة في مكانها بقوة تثبيت المنفذ، دون الحاجة إلى براغي أو مشابك أو أزرار دوارة كما هو الحال في الموصلات الأخرى.

تمنع المقابس A وB المختلفة توصيل مصدرَي طاقة عن طريق الخطأ. مع ذلك، يختفي جزء من هذا التصميم الموجه مع ظهور وصلات USB متعددة الأغراض (مثل USB On-The-Go في الهواتف الذكية، وأجهزة توجيه Wi-Fi التي تعمل عبر USB)، والتي تتطلب كابلات A-to-A وB-to-B، وأحيانًا كابلات Y/مقسمة. راجع قسم موصلات USB On-The-Go أدناه للحصول على وصف موجز أكثر تفصيلًا.

توجد ما يُسمى بالكابلات ذات المقابس من النوع A في كلا الطرفين، وقد يكون هذا صحيحًا إذا كان "الكابل" يتضمن، على سبيل المثال، جهاز نقل بيانات USB من جهاز إلى آخر بمنفذين. ^{[ 11 ]} وهذا، بحكم التعريف، جهاز بمنفذين منطقيين من النوع B، لكل منهما كابل ثابت، وليس كابلًا بمنفذين من النوع A.

متانة

صُممت الموصلات القياسية لتكون أكثر متانة من العديد من الموصلات السابقة. ويعود ذلك إلى أن تقنية USB قابلة للاستبدال أثناء التشغيل ، وبالتالي ستُستخدم هذه الموصلات بشكل متكرر، وربما بحذر أقل، مقارنةً بالموصلات السابقة.

تتمتع موصلات USB القياسية بعمر افتراضي لا يقل عن 1500 دورة إدخال وإخراج، ^{[ 12 ]} ويرتفع هذا العمر إلى 5000 دورة لموصلات Mini-B. ^{[ 12 ]} أما موصلات Micro، فيبلغ عمرها الافتراضي 10000 دورة، ^{[ 12 ]} وينطبق الأمر نفسه على USB-C. ^{[ 13 ]} ولتحقيق ذلك، أُضيف جهاز قفل، ونُقل زنبرك ورقي من مقبس التوصيل إلى القابس، بحيث يكون الجزء الأكثر تعرضًا للإجهاد على جانب الكابل من الوصلة. وقد أُجري هذا التغيير لكي يتحمل الموصل الموجود على الكابل الأقل تكلفة والأكثر قابلية للاستبدال أكبر قدر من التآكل . ^{[ 12 ]}

في منفذ USB القياسي، تتم حماية نقاط التلامس الكهربائية في موصل USB بواسطة لسان بلاستيكي مجاور، وعادة ما تتم حماية مجموعة التوصيل بأكملها بواسطة غلاف معدني خارجي. ^{[ 12 ]}

يتصل الغلاف الخارجي للقابس بالمقبس قبل أي من الدبابيس الداخلية. وعادةً ما يكون الغلاف موصولاً بالأرض لتفريغ الكهرباء الساكنة وحماية الأسلاك داخل الموصل.

التوافق

تحدد معايير USB الأبعاد والتفاوتات للموصلات، لمنع عدم التوافق المادي، بما في ذلك الأبعاد القصوى لأجسام المقابس والحد الأدنى للمساحات الخالية حول المقابس حتى لا يتم حجب المنافذ المجاورة.

تخصيصات الدبابيس

تستخدم منافذ USB 1.0 و1.1 و2.0 سلكين لتزويد الطاقة (V _BUS وGND) وسلكين آخرين لإشارة تفاضلية واحدة للبيانات التسلسلية. ^{[ 14 ]} تحتوي موصلات Mini وMicro على خمسة أطراف توصيل، بدلاً من أربعة في الموصلات القياسية، حيث يُميّز الطرف الإضافي، المُسمى ID ، كهربائيًا بين قابسَي A و B عند توصيلهما بمنافذ AB في أجهزة On-The-Go. ^{[ 15 ]} وبالمثل، يُعلّم قابس Type-C في كابل أو محول Type-C إلى كابلات قديمة إلكترونيًا بالرمز A أو B : في الكابل، يُعلّم ليكون مكملاً للموصل الموجود في الطرف المقابل، لأن كل كابل قديم، بحكم تعريفه، يحتوي على طرف A وطرف B ، وفي المحول، يُعلّم قابس Type-C ليتوافق مع القابس الذي يقبله المحول.

أضاف USB 3.0 مسارًا (ثنائي الاتجاه) (زوجان تفاضليان إضافيان بإجمالي أربعة أسلاك، SSTx+ و SSTx− و SSRx+ و SSRx−)، مما يوفر عمليات نقل بيانات ثنائية الاتجاه بسرعة فائقة ، مما يجعله مشابهًا لـ Serial ATA أو PCI Express أحادي المسار .

تخصيصات دبابيس USB القياسية
دبوس	اسم	لون السلك ^{[ أ ]}		وصف
1	V _BUS	أحمر أو	البرتقالي	+5 فولت
2	D−	أبيض أو	ذهب	البيانات−
3	د+	أخضر		بيانات+
4	أرضي	أسود أو	أزرق	أرضي

تخصيصات دبابيس Mini-USB و Micro-USB
دبوس	اسم	لون السلك ^{[ أ ]}	وصف
1	V _BUS	أحمر	+5 فولت
2	D−	أبيض	البيانات−
3	د+	أخضر	بيانات+
4	بطاقة تعريف	لا شيء (يستخدم فقط في القابس)	عند توصيل كابل بمقبس Mini- أو Micro-AB، يشير دبوس ID إلى جهاز On-The-Go ما إذا كان القابس هو الطرف من النوع A (المضيف) أو النوع B (الجهاز الطرفي) للكابل، مما يجعل الجهاز يتصرف كمضيف أو طرفي وفقًا لذلك. قابس من النوع A ( طرف الجهاز ): متصل بالأرضي (GND) قابس من النوع B ( طرف الجهاز الطرفي ): غير متصل
5	أرضي	أسود	إشارة أرضية

1 2 في بعض المصادريتم تبديل D+ و D− بشكل خاطئ.

الألوان

ترميز الألوان المعتاد لـ USB ^{[ 16 ]}
	موقع	وصف
أبيض (مطلوب وفقًا لمعايير USB) ^{[ 17 ]}	المقابس والمآخذ	USB 1.0/1.1: سرعة منخفضة (1.5 ميجابت/ثانية) - سرعة كاملة (12 ميجابت/ثانية) Micro-A، Mini-A
أسود (مطلوب وفقًا لمعايير USB) ^{[ 17 ]}^{[ 10 ]}	المقابس والمآخذ	منفذ USB 2.0: منفذ USB عالي السرعة (480 ميجابت/ثانية) Micro-B، Mini-B
رمادي (مطلوب وفقًا لمعايير USB) ^{[ 17 ]}	حاويات	Micro-AB، Mini-AB
الأزرق ( Pantone 300 C ) (موصى به في معايير USB) ^{[ 8 ]}	المقابس والمآخذ	يشير إلى موصل قياسي من النوع A يدعم USB 5Gbps (تم تقديمه باسم SuperSpeed في USB 3.0)، وربما USB 10Gbps (تم تقديمه في USB 3.1).
أزرق مخضر (ليس جزءًا من معايير USB)	المقابس والمآخذ	يشير إلى موصل قياسي من النوع A أو النوع B يدعم USB 10Gbps (تم تقديمه باسم SuperSpeed+ في USB 3.1)
أخضر (ليس جزءًا من معايير USB)	المقابس والمآخذ	النوع A أو النوع B، الشحن السريع من كوالكوم (QC)
اللون الأرجواني (ليس جزءًا من معايير USB)	المقابس فقط	النوع A أو النوع C، تقنية الشحن السريع من هواوي

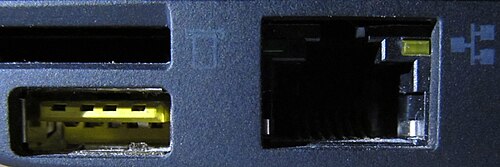

أصفر أو أحمر (ليس جزءًا من معايير USB)	حاويات فقط	الأحمر: عادةً ما يكون مضاءً دائمًا الأصفر: تشغيل دائم، توصيل طاقة سلبي عالي التيار أو وضع السكون والشحن

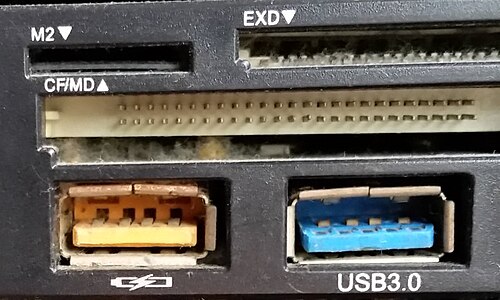

برتقالي (ليس جزءًا من معايير USB)	حاويات فقط	موصل عالي الاحتفاظ يعمل دائمًا بتقنية توصيل الطاقة السلبية ، ويستخدم في الغالب في الأجهزة الصناعية.

غالبًا ما تُستخدم الألوان لتمييز منافذ وموصلات USB لتمييز وظائفها وأنماطها المختلفة. يُشترط استخدام الألوان فقط للعوازل الظاهرة داخل موصلات Micro وMini: موصلات A بيضاء، وموصلات B سوداء، ومقابس AB رمادية ، وهي التي تقبل كلا النوعين A و B. يُوصى باستخدام لون Pantone 300 C لموصلات USB 3.0 Standard-A، بما في ذلك تلك التي تعمل بسرعة نقل بيانات 5 جيجابت/ثانية و10 جيجابت/ثانية، مع العلم أن بعض الشركات المصنعة تستخدم لونًا أزرق مخضرًا غير قياسي للمقابس التي تعمل بسرعة نقل بيانات 10 جيجابت/ثانية. ^{[ 8 ]}^{: §5.3.1.4}^{[ 9 ]}^{: §5.3.1.3}

الأنواع

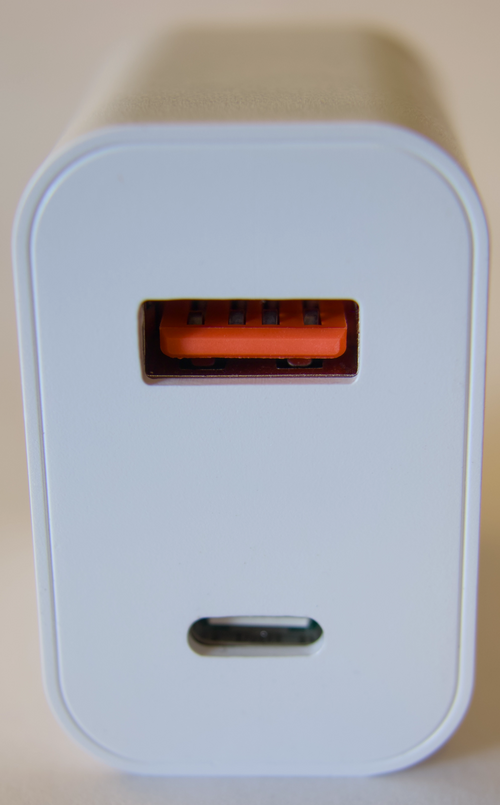

منفذ USB-A في الأعلى ومنفذ USB-C في الأسفل

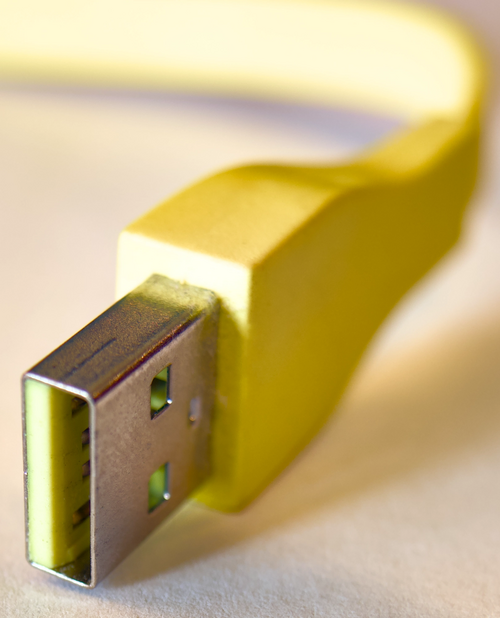

موصل USB-A

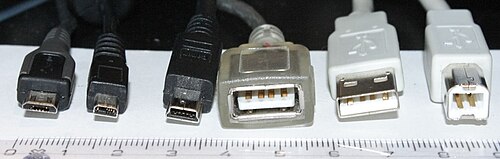

تنوعت أنواع موصلات USB مع تطور المواصفات. حددت مواصفات USB الأصلية المقابس والمنافذ القياسية A وB، والتي كانت تُعرف آنذاك ببساطة باسم النوع A والنوع B. ومع إضافة موصلات أخرى من النوع A والنوع B (أولاً Mini، ثم Micro)، تم تطبيق مصطلحي Standard-A و Standard-B على الموصلات الأصلية. يهدف التمييز بين A و B إلى تعزيز بنية USB الاتجاهية، حيث تحتوي الأجهزة المضيفة والموزعات فقط على منافذ من النوع A، بينما يحتوي كل جهاز طرفي على منفذ من النوع B. تكون دبابيس البيانات في المقابس القياسية غائرة مقارنةً بدبابيس الطاقة، بحيث يتم توفير الطاقة والتأريض قبل توصيل موصلات البيانات، والعكس صحيح عند فصلها. تعمل بعض الأجهزة في أوضاع مختلفة اعتمادًا على ما إذا كان اتصال البيانات مُفعّلاً أم لا. توفر قواعد الشحن الطاقة ولا تتضمن جهازًا مضيفًا أو دبابيس بيانات، مما يسمح لأي جهاز USB متوافق بالشحن أو التشغيل باستخدام كابل USB قياسي. توفر كابلات الشحن توصيلات الطاقة فقط، وليس البيانات. في كابل الشحن فقط، يتم توصيل أسلاك البيانات عند طرف الجهاز؛ وإلا فقد يرفض الجهاز الشاحن باعتباره غير مناسب.

الموصلات القياسية

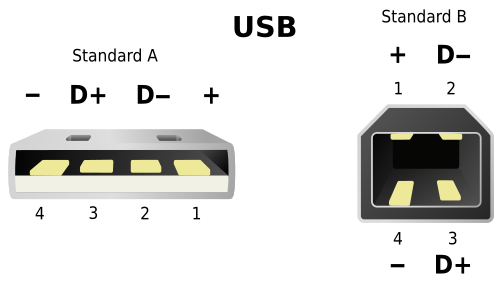

تكوين دبابيس المقابس القياسية A والمقابس القياسية B عند النظر إليها من الطرف. (كلا الشكلين غير دقيقين.)

موصلات Standard-A: يتميز هذا القابس بمقطع عرضي مستطيل الشكل، ويُدخل في مقبس Standard-A على منفذ DFP في جهاز USB مضيف أو موزع، وينقل الطاقة والبيانات. ^{[ 18 ]}^{[ 19 ]} يبلغ عرض القابس 12 مم وسمكه 4.5 مم.
موصلات Standard-B: يتميز هذا القابس بمقطع عرضي شبه مربع ذي زوايا خارجية علوية مشطوفة. وكجزء من كابل قابل للفصل، يُدخل في منفذ واحد مواجه للتيار (UFP) في جهاز، مثل الطابعة. في بعض الأجهزة، لا يحتوي مقبس Standard-B على وصلات بيانات، ويُستخدم فقط لتلقي الطاقة من الجهاز المواجه للتيار. يمنع هذا التصميم ثنائي الموصلات (A-B) المستخدم من إنشاء حلقة توصيل عن طريق الخطأ. ^{[ 20 ]}^{[ 21 ]}

يبلغ الحد الأقصى المسموح به للمقطع العرضي للغطاء الخارجي المصبوب (وهو جزء من الموصل المستخدم في التعامل معه) 16 × 8 مم (0.63 × 0.31 بوصة) لنوع القابس القياسي A، بينما يبلغ 11.5 × 10.5 مم (0.45 × 0.41 بوصة) لنوع القابس القياسي B. ^[¹⁰^]

موصلات صغيرة

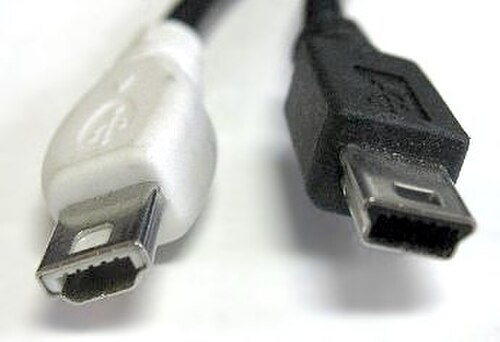

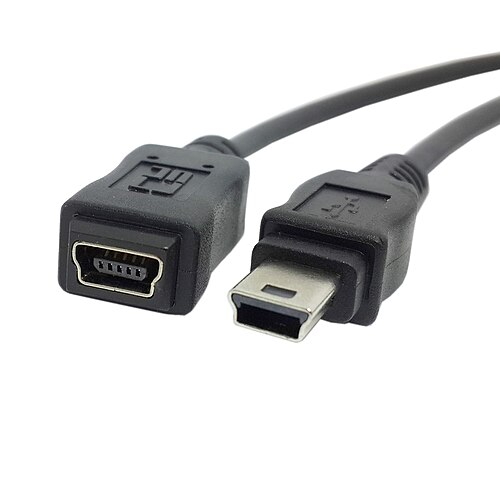

طُرحت موصلات Mini-USB مع USB 2.0 في أبريل 2000، وتُستخدم في الغالب مع الأجهزة الصغيرة مثل الكاميرات الرقمية والهواتف الذكية وأجهزة الكمبيوتر اللوحية . يبلغ حجم كل من موصلات Mini-A و Mini-B حوالي 3 × 7 مم (0.12 × 0.28 بوصة) .

تم إيقاف استخدام موصلات Mini-A ومقبس Mini-AB في مايو 2007، ما يعني حظر استخدامها في المنتجات الجديدة منذ ذلك الحين. ^{[ 5 ]} لا تزال موصلات Mini-B الأكثر شيوعًا مسموحًا بها، لكنها لا تتوافق مع معيار On-The-Go ولا يمكن اعتمادها؛ ^{[ 22 ]}^{[ 23 ]}^{[ 24 ]} كان موصل Mini-B شائعًا لنقل البيانات من وإلى الهواتف الذكية وأجهزة المساعد الرقمي الشخصي (PDA) القديمة ، ويظهر في أجهزة مثل PlayStation Portable و Motorola Razr V3 ، حيث يعمل أيضًا كشاحن في الأخير.

يقبل مقبس Mini-AB إما قابس Mini-A أو Mini-B، مما يجعل جهاز On-The-Go يعمل كمضيف (A) أو طرفي (B) وفقًا لذلك.

الموصلات الدقيقة

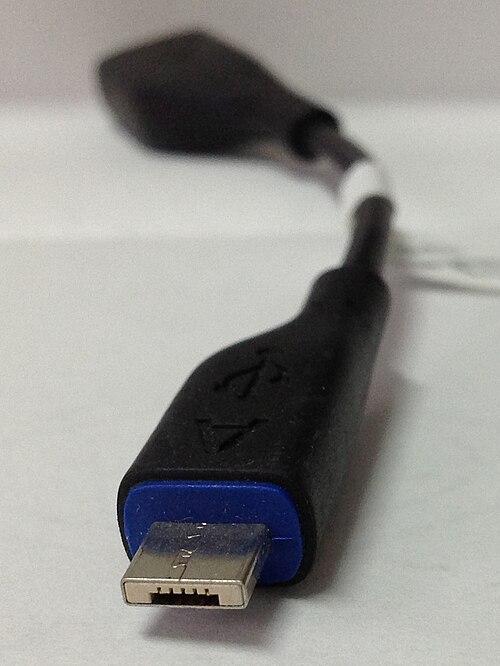

قابس Micro-A

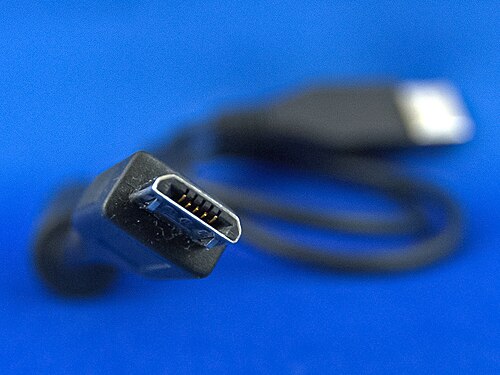

قابس Micro-B

تتميز موصلات Micro-USB، التي أعلنت عنها منظمة USB-IF في 4 يناير 2007، ^{[ 25 ]}^{[ 26 ]} بعرض مشابه لموصلات Mini-USB ولكن بنصف سمكها تقريبًا، مما يتيح دمجها في أجهزة محمولة أنحف. يبلغ حجم قابس Micro-A 6.85 × 1.80 مم (0.270 × 0.071 بوصة) مع أقصى حجم لجسم القابس 11.7 × 8.5 مم (0.46 × 0.33 بوصة) ، بينما يتمتع قابس Micro-B بنفس الارتفاع والعرض مع حجم أقصى أصغر قليلاً لجسم القابس يبلغ 10.6 × 8.5 مم (0.42 × 0.33 بوصة) . ^[⁴^]

كان الهدف من موصلات Micro-USB الأقل سمكًا هو استبدال موصلات Mini في الأجهزة المصنعة من مايو 2007 وحتى أواخر عام 2014، بما في ذلك الهواتف الذكية والمساعدات الرقمية الشخصية والكاميرات. ^{[ 27 ]}

صُمم قابس Micro ليتحمل ما لا يقل عن 10000 دورة توصيل وفصل، وهو ما يفوق تصميم قابس Mini. ^{[ 25 ]}^{[ 28 ]} كما صُمم موصل Micro لتقليل التآكل الميكانيكي للجهاز؛ فبدلاً من ذلك، صُمم الكابل، الأسهل استبدالاً، ليتحمل جزءًا أكبر من التآكل الميكانيكي الناتج عن التوصيل والفصل. تُفصّل مواصفات كابلات وموصلات USB Micro-A الخاصة بالناقل التسلسلي العالمي الخصائص الميكانيكية لقوابس Micro-A ، ومنافذ Micro-AB (التي تقبل كلاً من قوابس Micro-A وMicro-B)، وقوابس ومنافذ Micro-B، ^{[ 28 ]} بالإضافة إلى محول مسموح به مزود بمنفذ Standard-A وقابس Micro-A، كما هو الحال عند توصيل كاميرا بكابل Standard-A-B موجود متصل بطابعة مكتبية.

على الرغم من طرح قابس USB-C (انظر أدناه)، لا يزال قابس Micro-B يُستخدم في بعض الأجهزة، وغالبًا ما تكون منخفضة التكلفة. ^{[ 29 ]}

معيار OMTP

تم اعتماد Micro-USB كموصل قياسي للبيانات والطاقة في الأجهزة المحمولة من قبل مجموعة مشغلي الهواتف المحمولة Open Mobile Terminal Platform (OMTP) في عام 2007. ^{[ 30 ]}

تم اعتماد Micro-USB كـ "حل الشحن العالمي" من قبل الاتحاد الدولي للاتصالات (ITU) في أكتوبر 2009. ^{[ 31 ]}

في أوروبا، أصبح منفذ Micro-USB هو مصدر الطاقة الخارجي المعتمد للهواتف الذكية المباعة في الاتحاد الأوروبي، ^{[ 32 ]} ووقّعت 14 من أكبر شركات تصنيع الهواتف المحمولة في العالم على مذكرة تفاهم الاتحاد الأوروبي بشأن مصدر الطاقة الخارجي المشترك. ^{[ 33 ]}^{[ 34 ]} وتُتيح شركة آبل ، إحدى الشركات الموقعة على مذكرة التفاهم الأصلية، محولات Micro-USB - وفقًا لما تسمح به مذكرة التفاهم بشأن مصدر الطاقة الخارجي المشترك - لأجهزة آيفون المزودة بموصل قاعدة الشحن ذي 30 سنًا الخاص بآبل ، ولاحقًا بموصل Lightning . ^{[ 35 ]}^{[ 36 ]}

موصلات USB 3.x والتوافق مع الإصدارات السابقة

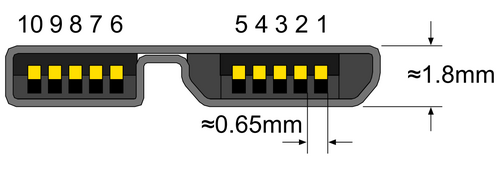

قدّمت تقنية USB 3.0 مقابس ومنافذ SuperSpeed، بنوعيها القياسي والميكرو. جميع منافذ SuperSpeed 3.0 (القياسي A، والقياسي B، والميكروي B، والميكروي AB) متوافقة مع الإصدارات السابقة من المقابس؛ بالإضافة إلى ذلك، يتوافق مقبس SuperSpeed القياسي A مع منفذ Standard-A الخاص بالإصدارات السابقة من SuperSpeed. (لا يمكن توصيل أي مقابس SuperSpeed أخرى بمنافذ الإصدارات السابقة من SuperSpeed).

لكي يكون لأي جهاز رابط فائق السرعة، يجب أن تكون جميع الموصلات بينهما من النوع C أو فائقة السرعة.

كانت جميع كابلات USB السابقة لتقنية USB-C مزودة بمقبس A في أحد طرفيها ومقبس B في الطرف الآخر (باستثناء نادر لتكوين A - A خاص يتم فيه حذف بعض الموصلات، وذلك لأغراض تصحيح أخطاء نظام التشغيل وتطبيقات الاتصال بين الأجهزة المضيفة الأخرى). ^{[ 8 ]}^{: §5.5.2} في كابل USB-C إلى كابلات قديمة، يكون مقبس Type-C مُعلَّمًا كهربائيًا ليؤدي الدور المُكمِّل للموصل الموجود في الطرف المقابل، A لـ B و B لـ A. عند استخدام كابل C-C حديث، يتواصل الجهازان المتصلان لتحديد أي منهما يؤدي أي دور.

موصلات USB On-The-Go

قبل ظهور منفذ USB-C، قدمت تقنية USB On-The-Go (OTG) مفهوم جهاز قادر على تبديل الأدوار، ليؤدي دور المضيف أو دور الجهاز الطرفي حسب الحاجة، وذلك ببساطة اعتمادًا على نوع القابس المتصل. وكان جهاز OTG يتطلب وجود موصل USB واحد فقط: مقبس Micro-AB أو، قبل Micro-USB، مقبس Mini-AB.

إن مقبس Micro-AB قادر على قبول قابس Micro-A أو Micro-B لأي من الكابلات والمحولات المسموح بها كما هو محدد في المراجعة 1.01 من مواصفات Micro-USB.

بما أن مقبس النوع AB يسمح بتوصيل قابس من النوع A أو B ، فإن كل تصميم قابس من النوع A أو B يحتوي على نقطة تلامس تعريفية (ID) لتحديد ما إذا كان القابس يمثل الطرف A أو الطرف B من الكابل: في القابس A، تكون نقطة التلامس التعريفية متصلة بالأرضي (GND)، بينما في القابس B، لا تكون كذلك. عادةً، يُستخدم مقاوم سحب لأعلى في الجهاز للكشف عن وجود أو عدم وجود اتصال الأرضي (GND).

يُطلق على جهاز OTG المزود بمقبس A اسم الجهاز A ، وهو المسؤول عن تزويد واجهة USB بالطاقة عند الحاجة، ويتولى افتراضيًا دور المضيف. أما جهاز OTG المزود بمقبس B فيُطلق عليه اسم الجهاز B، ويتولى افتراضيًا دور الجهاز الطرفي. إذا تطلب أحد التطبيقات على جهاز On-The-Go دور المضيف، فسيتم استخدام بروتوكول التفاوض على المضيف (HNP) لنقل دور المضيف مؤقتًا إلى جهاز OTG.

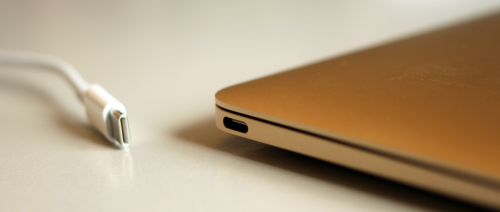

منفذ USB-C

يحلّ موصل USB-C محل جميع موصلات USB السابقة، وموصل Mini DisplayPort ، وموصل Lightning منذ عام 2025. ^{[ 37 ]} ويُستخدم لجميع بروتوكولات USB، بالإضافة إلى Thunderbolt (الإصدار 3 والإصدارات الأحدث)، و DisplayPort (الإصدار 1.2 والإصدارات الأحدث)، وغيرها. طُوِّرَت مواصفات USB-C 1.0 في نفس وقت مواصفات USB 3.1 تقريبًا، ولكنها تختلف عنها، وقد أُنجزت في أغسطس 2014 ^{[ 38 ]} ، وحددت موصلًا صغيرًا جديدًا قابلًا للعكس لجميع أجهزة USB وبعض الأجهزة الأخرى. ^{[ 39 ]} يتصل قابس USB-C بكل من الأجهزة المضيفة والأجهزة الطرفية، بالإضافة إلى الشواحن ومصادر الطاقة، ليحل محل جميع موصلات USB السابقة بمعيار مصمم ليكون متوافقًا مع التطورات المستقبلية . ^{[ 38 ]}^{[ 40 ]}

يوفر الموصل ثنائي الجوانب ذو الـ 24 سنًا أربعة أزواج من الطاقة والأرضي، وزوجين تفاضليين لبيانات USB 2.0 (مع أن كابل USB-C يستخدم زوجًا واحدًا فقط)، وأربعة أزواج لناقل بيانات SuperSpeed (يُستخدم زوجان فقط في وضع USB 3.1)، وسنين "للاستخدام الجانبي"، وVCONN _طاقة +5 فولت للكابلات النشطة، وسنًا لتكوين اكتشاف اتجاه الكابل وقناة بيانات تكوين رمز العلامة ثنائية الطور (BMC) مخصصة. ^{[ 41 ]}^{[ 42 ]} يلزم استخدام محولات وكابلات من النوع A والنوع B للأجهزة المضيفة والأجهزة القديمة للتوصيل بأجهزة USB-C المضيفة والأجهزة الأخرى. لا يُسمح باستخدام المحولات والكابلات المزودة بمقبس USB-C. ^{[ 43 ]}

كابل USB كامل الميزات هو كابل من النوع C إلى النوع C يدعم نقل البيانات عبر USB 2.0 وUSB 3.2 وUSB 4، كما يدعم مقبس النوع C كامل الميزات نفس مجموعة البروتوكولات. ^{[ 44 ]} يحتوي على مجموعة كاملة من الأسلاك ومُعلّم إلكترونيًا ( مُعلّم إلكترونيًا ): يحتوي على شريحة مُعلّمة إلكترونيًا تستجيب لأمر اكتشاف هوية توصيل طاقة USB ، وهو نوع من الرسائل المُعرّفة من قِبل المُصنِّع (VDM) تُرسَل عبر قناة بيانات التكوين (CC). باستخدام هذا الأمر، يُبلِّغ الكابل عن سعته الحالية وسرعته القصوى ومعايير أخرى. ^[⁴⁵^]^:^§^4.9 تُعد أجهزة USB من النوع C كاملة الميزات شرطًا أساسيًا لتشغيل متعدد المسارات (USB 3.2 Gen 1×2، USB 3.2 Gen 2×2، USB 4 2×2، USB 4 3×2، USB Gen 4 غير المتماثل). ^[⁴⁵^]

تدعم أجهزة USB-C تيارات طاقة تبلغ 1.5 أمبير و3.0 أمبير عبر ناقل الطاقة 5 فولت، بالإضافة إلى التيار الأساسي 900 مللي أمبير. ويمكن التفاوض على هذه التيارات الأعلى عبر خط التكوين. كما يمكن للأجهزة استخدام مواصفات توصيل الطاقة الكاملة باستخدام كلٍ من خط التكوين المشفر بتقنية BMC وخط _{ناقل الطاقة} V المشفر بتقنية BFSK القديمة . ^[⁴⁵^]^:^§^4.6.2.1

أبعاد الموصل

أبعاد منفذ USB (الفتحة الداخلية)
يكتب	العرض (مم)	الارتفاع (مم)	العمق (مم)	ملحوظات
المعيار أ	12.35	4.5	15.2	منفذ USB أصلي كامل الحجم موجود في أجهزة الكمبيوتر والموزعات
المعيار ب	11.1	7.0	12.0	مقبس مربع الشكل يُستخدم عادةً في الطابعات ومحركات الأقراص الخارجية.
ميني-أ	7.5	3.0	5.0	وعاء صغير مهجور، شكل شبه منحرف
ميني بي	7.5	3.0	5.0	أصغر من الحجم القياسي، وأكبر من الحجم الصغير، وشكل شبه منحرف
مايكرو-ب	6.85	1.8	6.0	وعاء صغير للأجهزة المحمولة، على شكل شبه منحرف
ميكرو-AB	6.85	1.8	6.0	مقبس OTG يقبل كلاً من مقابس Micro-A و Micro-B
منفذ USB-C	8.34	2.56	7.5	وعاء حديث قابل للعكس ذو شكل بيضاوي

هذه الأبعاد خاصة بفتحات المقابس فقط ولا تشمل الغلاف البلاستيكي أو المعدني المحيط بها.

أبعاد قابس USB (الهيكل الخارجي)
يكتب	العرض (مم)	الارتفاع (مم)	الطول (مم)	ملحوظات
المعيار أ	11.5	4.0	14.5	يوجد قابس USB أصلي كامل الحجم على الكابلات
المعيار ب	10.5	6.5	11.5	قابس مربع الشكل شائع الاستخدام في كابلات الأجهزة
ميني-أ	7.0	2.5	4.5	سدادة أصغر حجماً مهملة، شكل شبه منحرف
ميني بي	7.0	2.5	4.5	أصغر من الحجم القياسي، وأكبر من الحجم الصغير، وشكل شبه منحرف
مايكرو-أ	6.0	1.3	5.5	قابس صغير للأجهزة المحمولة، شكل شبه منحرف
مايكرو-ب	6.0	1.3	5.5	قابس صغير للأجهزة المحمولة، شكل شبه منحرف
منفذ USB-C	7.9	2.1	7.0	قابس حديث قابل للعكس ذو شكل بيضاوي

هذه الأبعاد خاصة بجسم القابس فقط ولا تشمل تخفيف إجهاد الكابل أو الغلاف الخارجي.

التوافق

قبل اعتماد قابس Type-C، كان كل كابل USB تقريبًا مزودًا بقابس Type-A في أحد طرفيه وقابس Type-B في الطرف الآخر. يتصل قابس Type-A فقط بالأجهزة المتصلة بالشبكة ، إما مباشرةً بمنفذ DFP الخاص بالجهاز المضيف أو بشكل غير مباشر، عن طريق الاتصال بمنفذ DFP الخاص بموزع USB متصل بدوره، بشكل مباشر أو غير مباشر، بالجهاز المضيف. أما قابس Type-B فيتصل فقط بالأجهزة المتصلة بالشبكة ، إما مباشرةً بمنفذ UFP الخاص بجهاز طرفي أو بمنفذ UFP الخاص بموزع USB يمكن توصيل موزعات وأجهزة طرفية أخرى به. يحتوي جهاز On-The-Go على منفذ Type-AB واحد (إما Micro-AB أو Mini-AB) ويؤدي أحد الدورين حسب نوع القابس المتصل به. في كابل من النوع C إلى كابل قديم، يُعلّم قابس النوع C إلكترونيًا ليتوافق مع القابس الموجود في الطرف المقابل: عندما يكون القابس القديم من النوع A، يُعلّم قابس النوع C بالحرف B ، وعندما يكون القابس القديم من النوع B، يُعلّم قابس النوع C بالحرف A. قد يكون الجهاز المزود بمقبس من النوع C قادرًا على أداء أي من الدورين، أو قد يعمل كأحدهما فقط. إذا تم توصيل قابس من النوع C مُعلّم بالحرف A أو B بجهاز غير قادر على أداء الدور المطلوب، فلن يحدث أي اتصال. عند توصيل جهازين، كل منهما قادر على أداء أي من الدورين، عبر كابل من النوع C إلى النوع C، يتم إجراء عملية تفاوض لتحديد أيهما الجهاز A وأيهما الجهاز B.

تدعم الموصلات عمومًا البروتوكولات التي تدعمها أنواع الموصلات السابقة.

توافق (وقدرات) قابس USB
سدادة				منافذ متوافقة
حاضِر	USB4 2.0 ^{[ أ ]} / USB4 / USB 3.2 ^{[ ب ]}		النوع ج ^{[ ج ]}	النوع ج
إرث	USB 3.x ^[^d^]	المضيف (النوع أ)	معيار USB 3.0 -A	معيار USB 3.0 -A		USB 2.0 Standard-A ^{[ هـ ]}^{[ و ]}
		المضيف (النوع أ)	USB 3.0 Micro-A ^{[ g ]}	USB 3.0 Micro-AB ^{[ h ]}
		المحيطي (النوع ب)	USB 3.0 Standard-B	USB 3.0 Standard-B
		المحيطي (النوع ب)	منفذ USB 3.0 من النوع Micro-B	USB 3.0 Micro-AB		منفذ USB 3.0 من النوع Micro-B
	USB 2.0 والإصدارات الأقدم ^{[ f ]}	المضيف (النوع أ)	معيار USB 2.0 -A	USB 3.0 Standard-A ^{[ e ]}		معيار USB 2.0 -A
			USB 2.0 Micro-A ^{[ g ]}	USB 3.0 Micro-AB ^{[ e ]}		USB 2.0 Micro-AB ^{[ h ]}
			Mini-A ^{[ i ]}	Mini-AB ^{[ i ]}		Mini-A ^{[ i ]}
		المحيطي (النوع ب)	USB 2.0 قياسي-ب	USB 3.0 Standard-B ^{[ e ]}		USB 2.0 قياسي-ب
			USB 2.0 Micro-B	USB 3.0 Micro-AB ^{[ هـ ]}^{[ ح ]}	USB 3.0 Micro-B ^{[ e ]}	USB 2.0 Micro-AB ^{[ h ]}	USB 2.0 Micro-B
			ميني بي	Mini-AB ^{[ i ]}		ميني بي

توافق منافذ USB (وقدراتها)
وعاء				المقابس المتوافقة
حاضِر	USB4 2.0 ^{[ أ ]} / USB4 / USB 3.2 ^{[ ب ]}		النوع ج ^{[ ج ]} مقبس من النوع C كامل الميزات: فتحة بأبعاد 8 × 2.5 مليمتر، تحتوي على عازل يحمل العديد من نقاط التلامس في مركزه. (قد يكون مقبس النوع C مجرد عازل مكشوف نقاط التلامس، بدون غلاف خارجي). جميع نقاط التلامس موجودة، اثنا عشر نقطة على كل جانب من العازل المسطح. تختلف مقابس النوع C فقط في نقاط التلامس الموجودة بداخلها، لذا لا يمكن تمييزها باللمس.	النوع ج قابس من النوع C كامل الميزات: غلاف معدني أملس، أبعاده 8 × 2.5 مليمتر، ذو جوانب وحواف مستديرة عند الطرف الأمامي. يحتوي الطرف على فتحة ضيقة تضم جميع نقاط التلامس. يتميز هذا القابس بستة نوابض لحماية نقاط التلامس، وهي أكثر بروزًا من النوابض الأربعة الموجودة في قوابس النوع C الأخرى، وجميع نقاط التلامس موجودة باستثناء الزوج المركزي على أحد الجانبين. تختلف قوابس النوع C فقط في نقاط التلامس الموجودة بداخلها؛ ولا يمكن تمييزها باللمس، كما يصعب تمييزها بصريًا دون استخدام عدسة مكبرة.
إرث	USB 3.x ^[^d^]	المضيف (النوع أ)	معيار USB 3.0 -A	معيار USB 3.0 -A		USB 2.0 Standard-A ^{[ e ]}
		المحيطي (النوع ب)	USB 3.0 Standard-B	USB 3.0 Standard-B		USB 2.0 Standard-B ^{[ e ]}
		المحيطي (النوع ب)	منفذ USB 3.0 من النوع Micro-B	منفذ USB 3.0 من النوع Micro-B		USB 2.0 Micro-B ^{[ e ]}
		أثناء التنقل (النوع AB)	USB 3.0 Micro-AB ^{[ h ]}	USB 3.0 Micro-A ^{[ g ]}	منفذ USB 3.0 من النوع Micro-B	منفذ USB 2.0 Micro-A ^{[ g ]}^{[ e ]}	USB 2.0 Micro-B ^{[ e ]}
	USB 2.0 والإصدارات الأقدم ^{[ f ]}	المضيف (النوع أ)	معيار USB 2.0 -A	USB 3.0 Standard-A ^{[ e ]}		معيار USB 2.0 -A
		المضيف (النوع أ)	Mini-A ^{[ i ]}	Mini-A ^{[ i ]}
		المحيطي (النوع ب)	USB 2.0 قياسي-ب	USB 2.0 قياسي-ب
			USB 2.0 Micro-B	USB 2.0 Micro-B
			ميني بي	ميني بي
		أثناء التنقل (النوع AB)	USB 2.0 Micro-AB ^{[ h ]}	USB 2.0 Micro-A ^{[ g ]}		USB 2.0 Micro-B
		أثناء التنقل (النوع AB)	Mini-AB ^{[ i ]}^{[ h ]}	Mini-A ^{[ i ]}		ميني بي

ملاحظات:

1 2 USB4 2.0: سرعة تصل إلى 80 جيجابت/ثانية في كل اتجاه، أو 120 جيجابت/ثانية في أي من الاتجاهين و40 جيجابت/ثانية في الاتجاه الآخر
1 2 USB 3.x : 20 أو 10 أو 5 جيجابت/ثانية، وUSB 2.0: 480 أو 12 أو 1.2 ميجابت/ثانية
1 2 وهو معيار قياسي أيضًا لتقنية Thunderbolt 3 والإصدارات الأحدث. كما يدعم وضع DisplayPort البديل .
1 2 USB 3.x ( مسار واحد فقط): 10 أو 5 جيجابت/ثانية، وUSB 2.0: 480 أو 12 أو 1.2 ميجابت/ثانية
١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ متوافق، يقتصر على إمكانيات USB 2.0
1 2 3 USB 2.0: 480 أو 12 أو 1.2 ميجابت/ثانية
1 2 3 4 5 لا يوجد وعاء خاص بـ Micro-A.
1 2 3 4 5 6 7 يقبل الجهاز المزود بمقبس من النوع AB كلاً من المقابس من النوع A والنوع B، وتعمل الأجهزة الموصولة إما كمضيف أو كجهاز طرفي، وفقًا لذلك: عند توصيل قابس النوع A للكابل، يعمل الجهاز المزود بمقبس من النوع AB كمضيف؛ وعند توصيل طرف قابس النوع B، فإنه يعمل كجهاز طرفي.
1 2 3 4 5 6 7 8 مهمل

كابلات USB وإمكانياتها، حسب نوع الموصل. الرسوم التوضيحية بمقياس الرسم.
قم بتوصيل الطرف A (المضيف) ^{[ أ ]}^{[ ب ]} قم بتوصيل الطرف B (الطرفي) ^{[ أ ]}^{[ ب ]}		حاضِر	إرث				مهمل
		النوع C قابس من النوع C كامل الميزات: غلاف معدني أملس، أبعاده 8 × 2.5 ملم، ذو جوانب وحواف مستديرة عند الطرف الأمامي. يحتوي الطرف على فتحة ضيقة تضم جميع نقاط التلامس. يتميز هذا القابس بستة نوابض حماية لنقاط التلامس، وهي أكثر بروزًا من النوابض الأربعة الموجودة في قوابس النوع C الأخرى، وجميع نقاط التلامس موجودة باستثناء الزوج المركزي على أحد الجانبين. تختلف قوابس النوع C فقط في نقاط التلامس الموجودة بداخلها؛ ولا يمكن تمييزها باللمس، كما يصعب تمييزها بصريًا دون استخدام عدسة مكبرة.	معيار USB 3.0 -A	منفذ USB 3.0 من النوع Micro-A	معيار USB 2.0 -A	منفذ USB 2.0 من النوع Micro-A	Mini-A ^{[ 5 ]}
حاضِر	النوع ج قابس من النوع C كامل الميزات: غلاف معدني أملس، أبعاده 8 × 2.5 ملم، بجوانب وحواف دائرية عند الطرف الأمامي. يحتوي الطرف على فتحة ضيقة تضم جميع نقاط التلامس. يتميز هذا القابس بستة نوابض حماية بارزة مقارنةً بقوابس النوع C الأخرى، وجميع نقاط التلامس موجودة باستثناء الزوج المركزي على أحد الجانبين. تختلف قوابس النوع C فقط في نقاط التلامس الداخلية، لذا لا يمكن تمييزها باللمس.	تصل إلى 80 جيجابت/ثانية ، أو 120 جيجابت/ثانية في كلا الاتجاهين و40 في الاتجاه الآخر (USB4 Gen 4) ^{[ 44 ]}	سرعة تصل إلى 10 جيجابت/ثانية (USB 3.2 Gen 2×1) ^{[ 44 ]}	ممنوع ^{[ 44 ]}^{[ ج ]}^{[ د ]}	تصل سرعة النقل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 44 ]}	ممنوع ^{[ 44 ]}^{[ ج ]}^{[ د ]}	ممنوع ^{[ 5 ]}^{[ 44 ]}^{[ ج ]}^{[ د ]}
إرث	USB 3.0 Standard-B	سرعة تصل إلى 10 جيجابت/ثانية (USB 3.2 Gen 2×1) ^{[ 44 ]}	سرعة تصل إلى 10 جيجابت/ثانية (USB 3.2 Gen 2×1) ^{[ 8 ]}		غير متوفر
	منفذ USB 3.0 من النوع Micro-B	سرعة تصل إلى 10 جيجابت/ثانية (USB 3.2 Gen 2×1) ^{[ 44 ]}	سرعة تصل إلى 10 جيجابت/ثانية (USB 3.2 Gen 2×1) ^{[ 8 ]}		غير متوفر
	USB 2.0 قياسي-ب	تصل سرعة النقل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 44 ]}	غير متوفر		تصل سرعة النقل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 47 ]}	ممنوع ^{[ هـ ]}^{[ 17 ]}^{[ د ]}	ممنوع ^{[ 5 ]}^{[ د ]}
	USB 2.0 Micro-B				تصل سرعة النقل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 17 ]}	تصل سرعة النقل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 17 ]}
	ميني بي					ممنوع ^{[ هـ ]}^{[ 17 ]}^{[ د ]}

1 2 تحتوي جميع كابلات USB القديمة على طرف A وطرف B ، باستثناء نوع واحد خاص من كابلات Type-A-Type-A مخصص لتصحيح أخطاء نظام التشغيل وتطبيقات الاتصال بين الأجهزة المضيفة الأخرى: يحتوي هذا الكابل على قابس USB 3.0 Standard-A في كل طرف، ولكن بدون توصيلات للطاقة (VBUS₎ أو لقناة البيانات القديمة لـ USB 2 وUSB 1 (D-، D+).^{[ 8 ]}^{[ 48 ]} هذا الاستثناء، على الرغم من كونه آمنًا، ليس له استخدام شائع. كما توجد أيضًا تجميعات A-to-A صالحة ، يشار إليها بشكل عام باسم كابلات (مثل كابل Easy Transfer )، وهي في الواقع ليست مجرد كابلات بل أجهزة طرفية نشطة: من حيث USB، هذا المنتج عبارة عن جهازين طرفيين، يرى كل منهما أحد الأجهزة المضيفة المتصلة بـ "الكابل".
١ ٢ بعض الأجهزة، مثل بعض الهواتف الذكية، مصممة بشكل معيب بحيث يمكنها العمل كمضيفات USB، وليس فقط كأجهزة طرفية، إلا أنها تحتوي، بشكل خاطئ، على منافذ Micro-B أو Mini-B بدلاً من منافذ AB. توجد كابلات غير قياسية لتوصيل الأجهزة الطرفية بهذه الأجهزة المعيبة: يحتوي هذا الكابل على قابس Type-B صحيح في أحد طرفيه، وقابس آخر يحمل علامة Type-A كهربائياً ولكنه في الواقع Type-B ميكانيكياً، مما يسمح بإدخاله ويجعل الجهاز المعيب يعمل كمضيف . عند توصيله بجهاز سليم مزود بمنفذ Type-B صحيح ، يكون التلف غير مرجح لأن جميع منافذ Type-B غير مزودة بالطاقة افتراضياً، ولكن لا يحدث أي اتصال.^{[ ٤٦ ]}
قد يُسبب استخدام كابل مزود بمقبس من النوع C ومقبس آخر من النوع AB (مثل Micro أو Mini) بعض الارتباك، حيث قد يكون اتجاه الكابل غير واضح، وهذا الاتجاه هو ما يُحدد ما إذا كان الجهاز المتصل به يعمل كجهاز مضيف أو جهاز طرفي . لتجنب هذه المشكلة، يكون موصل النوع C هو الطرف A دائمًا في هذه الكابلات، بينما يكون الطرف الآخر من النوع Micro-B أو Mini-B. يُمنع استخدام كابلات من النوع C إلى Micro-A أو من النوع C إلى Mini-A.
١ ٢ ٣ ٤ ٥ ٦ لا تسمح معايير USB باستخدام كابلات تحتوي على جميع تركيبات المقابس من النوع A والنوع B، ولا يمكن اعتماد الكابلات غير القياسية أو وضع شعارات USB عليها. ومع ذلك، توجد كابلات تحتوي على تركيبات غير قياسية من المقابس. بشرط أن يكون أحد طرفي الكابل من النوع A والآخر من النوع B (أي أن يكون أحد المقابس من النوع A أو النوع C والآخر من النوع B أو النوع C)، يمكن للكابل أن يعمل.
1 2 لا يوجد كابل قياسي لتوصيل جهاز طرفي بمنفذ Standard-B أو Mini-B مباشرةً بجهاز On-The-Go. بدلاً من ذلك، يُستخدم كابل بمقبس Standard-A، ويتم توصيل هذا المقبس بمحول (مسموح به تحديدًا) يتصل بدوره بمقبس Micro-AB في جهاز On-The-Go.

بالإضافة إلى مجموعات الكابلات المذكورة أعلاه التي تتكون من قابسين ، يُسمح باستخدام المقابس في ثلاث مجموعات محولات :

مجموعتان من محولات التوصيل القديمة للتوافق مع الأجهزة التي سبقت تقنية USB-C:
- محول USB 3.1 من النوع A القياسي إلى النوع C، لتوصيل قابس قديم من النوع A بمقبس حديث من النوع C ^{[ 49 ]}
- محول USB 2.0 من نوع Micro-B إلى قابس من النوع C، لتوصيل قابس Micro-B قديم بمقبس من النوع C حديث ^{[ 49 ]}
محول قديم، يُصنف ضمن فئة المحولات القديمة ، سبق ظهور USB-C: محول من مقبس Standard-A إلى قابس Micro-A، يوفر للأجهزة المحمولة الصغيرة، مثل الكاميرات والهواتف الذكية، منفذ Standard-A لتوصيل الأجهزة الطرفية، مثل الطابعات وأجهزة التخزين . أي، لتوصيل قابس Standard-A بمقبس Micro-AB. ^{[ 17 ]}^{[ 4 ]} (صُنفت جميع موصلات USB باستثناء Type-C كموصلات قديمة في عام 2014. ^{[ 49 ]} )

محولات USB، حسب نوع الموصل
سدادة وعاء التراث	حاضِر	إرث
سدادة وعاء التراث	النوع ج قابس من النوع C كامل الميزات: غلاف معدني أملس، أبعاده 8 × 2.5 مليمتر، ذو جوانب وحواف مستديرة عند الطرف الأمامي. يحتوي الطرف على فتحة ضيقة تضم جميع نقاط التلامس. يتميز هذا القابس بستة نوابض لحماية نقاط التلامس، وهي أكثر بروزًا من النوابض الأربعة الموجودة في قوابس النوع C الأخرى، وجميع نقاط التلامس موجودة باستثناء الزوج المركزي على أحد الجانبين. تختلف قوابس النوع C فقط في نقاط التلامس الموجودة بداخلها؛ ولا يمكن تمييزها باللمس، كما يصعب تمييزها بصريًا دون استخدام عدسة مكبرة.	منفذ USB 2.0 من النوع Micro-A
معيار USB 3.0-A	سرعة نقل بيانات تصل إلى 10 جيجابت/ثانية (USB 3.2 Gen 2×1) ^{[ 44 ]} لتوصيل جهاز طرفي قديم بمضيف من النوع C	غير متوفر
USB 2.0 Micro-B	سرعة نقل بيانات تصل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 44 ]} لتوصيل شاحن أو جهاز مضيف قديم بجهاز طرفي من النوع C	غير متوفر
معيار USB 2.0-A	غير متوفر	سرعة نقل بيانات تصل إلى 480 ميجابت/ثانية بنظام نصف مزدوج (USB 2.0) ^{[ 17 ]} لتوصيل جهاز طرفي بجهاز On-The-Go

موصلات داخلية

تحتوي اللوحة الأم للكمبيوتر على موصلات دبابيس لتوصيلها بمنافذ USB الموجودة على هيكل الكمبيوتر . الأنواع التالية موحدة: ^{[ 50 ]}

موصل ذو 9 دبابيس لمنفذي USB 1.1/2.0 من النوع A. يوجد أيضًا نوع ذو 5 دبابيس لمنفذ واحد. قد تحتوي اللوحات الأم المصنعة قبل عام 2000 على تصميمات أخرى. ^{[ 51 ]}
موصل ذو 19 سنًا لمنفذي USB 3.0 (المعروف أيضًا باسم 3.1/3.2 الجيل الأول) من النوع A. هذا الموصل غير متوافق مع الموصل ذي 9 أسنان؛ ^{[ 52 ]} لا يوجد معيار لتشغيل إشارة أحدث (مثل الجيل الثاني) عبر هذا الموصل، ولكن سلامة الإشارة كافية للقيام بذلك عمليًا.
منافذ "النوع E"، وهي ليست رؤوس توصيل ذات مجموعة من الدبابيس، بل منفذ للتوصيل به:
- موصل Key-A ذو 20 سنًا لمنفذ Type-C واحد كامل الميزات، يوفر سرعة نقل بيانات تصل إلى 80 جيجابت في الثانية في حالة USB 4 2.0. (بما أن التعريف الأصلي مخصص لـ USB 3.1 Gen 2 [المعروف أيضًا باسم USB 3.2 Gen 2، ×2 لمسارين في USB-C]، فقد لا تكون جودة التوصيل الكهربائي بين منفذ العلبة والموصل كافية لسرعة 80 جيجابت في الثانية. من الممكن تحقيق سرعة 40 جيجابت في الثانية في USB 4، حيث يتطلب ذلك نفس جودة الكابل المستخدمة في USB 3.1 Gen 2.) ^{[ 53 ]}^{[ 54 ]} يمكن استخدامه أيضًا لتوفير منفذ Type-A واحد حتى USB 3.1/3.2 Gen 2. لا يوجد رسميًا أي دعم لتوفير منفذي Type-A من هذا الموصل، لأنه يوفر زوجًا واحدًا فقط من دبابيس البيانات القديمة (USB 1.1/2.0). ^{[ 53 ]} موصلات 20 سنًا غير متوافقة مع الإصدارات السابقة ذات 9 أو 19 سنًا.
- موصل Key-B ذو 20 سنًا لمنفذي Type-A يدعمان USB 3.1/3.2 Gen 2. يختلف هذا الموصل عن Key-A بإعادة تخصيص دبابيس CC وSBU لبيانات 1.1/2.0 القديمة (D+، D−) والطاقة (VBUS، GND). يمنع هذا التصميم المادي اختلاط منافذ (موصلات) Key-A وKey-B. ^{[ 53 ]}
- موصل ذو 40 سنًا، وهو عمليًا يُعادل موصلين من نوع Key-A ذوي 20 سنًا موضوعين جنبًا إلى جنب. يدعم إما منفذين من نوع Type-C، أو منفذًا واحدًا من نوع Type-C ومنفذًا واحدًا من نوع Type-A، أو منفذين من نوع Type-A. يمكن لمنفذ ذي 40 سنًا أن يستقبل قابس Key-A ذو 20 سنًا. ^{[ 53 ]}

جميع هذه الأنظمة متوافقة كهربائيًا مع بعضها البعض، تمامًا مثل موصلات USB الخارجية، لذا يمكن استخدام محولات سلبية للتخفيف من عدم التوافق المادي، على سبيل المثال عن طريق تحويل موصلات 19 سنًا إلى موصلات 9 أسنان. بل من الممكن أيضًا تحويل موصل 19 سنًا إلى موصل 20 سنًا لاستخدامه مع USB-C، وإن كان ذلك بدون وظائف CC وSBU.

يتم توحيد شكل ومواقع الاتصال، أي بصمات القدم، لمقبسات USB الملحومة على لوحات الدوائر ( أجهزة التثبيت السطحي ) جزئيًا.

بالإضافة إلى ذلك، توجد مواصفات USB المدمجة (eUSB2) التي تصف استخدام USB 2.0 للاتصال بين شريحتين على نفس لوحة الدوائر . وهي تستخدم جهد إشارة أقل مقارنةً بـ USB 2.0 العادي. ^{[ 55 ]}

موصلات وتنسيقات خاصة

قد لا تُضمّن شركات تصنيع الأجهزة الإلكترونية الشخصية موصل USB قياسيًا في منتجاتها لأسباب تقنية أو تسويقية. ^{[ 56 ]} على سبيل المثال، تستخدم شركة أوليمبوس كابلًا خاصًا يُسمى CB-USB8، يحتوي أحد طرفيه على موصل خاص. كما تُوفّر بعض الشركات كابلات خاصة، مثل كابل Lightning من Apple ، تُتيح لأجهزتها الاتصال فعليًا بمنفذ USB قياسي. مع ذلك، لا يُمكن ضمان الأداء الكامل للمنافذ والكابلات الخاصة المزودة بمنافذ USB قياسية؛ فبعض الأجهزة، على سبيل المثال، تستخدم منفذ USB لشحن البطارية فقط، ولا تُتيح نقل البيانات. ^[⁵⁷^]

الكابلات

زوج ملتوي من أسلاك USB، حيث يتم لف موصلات البيانات الموجبة والسالبة معًا في شكل حلزون مزدوج . يتم تغليف الأسلاك بطبقة إضافية من الحماية.

تُنقل إشارات D± المستخدمة في السرعات المنخفضة والكاملة والعالية عبر زوج ملتوي (عادةً غير محمي) لتقليل التشويش والتداخل . أما السرعة الفائقة فتستخدم أزواجًا تفاضلية منفصلة للإرسال والاستقبال ، مما يتطلب حماية إضافية (عادةً ما تكون زوجًا ملتويًا محميًا، ولكن المواصفات تشير أيضًا إلى الكابلات المحورية المزدوجة ). لذا، لدعم نقل البيانات بسرعة فائقة، تحتوي الكابلات على ضعف عدد الأسلاك وتكون أكبر قطرًا. ^{[ 58 ]}

يحدد معيار USB 1.1 أن أقصى طول للكابل القياسي هو 5 أمتار (16 قدمًا و5 بوصات) مع الأجهزة التي تعمل بكامل سرعتها (12 ميجابت/ثانية)، و 3 أمتار (9 أقدام و10 بوصات) مع الأجهزة التي تعمل بسرعة منخفضة (1.5 ميجابت/ثانية). ^[⁵⁹^]^[⁶⁰^]^[⁶¹^]

يُتيح معيار USB 2.0 طولًا أقصى للكابل يبلغ 5 أمتار (16 قدمًا و5 بوصات) للأجهزة التي تعمل بسرعة عالية (480 ميجابت/ثانية). والسبب الرئيسي لهذا الحد هو الحد الأقصى المسموح به لتأخير الإرسال والاستقبال، والذي يبلغ حوالي 1.5 ميكروثانية. إذا لم يستجب جهاز USB لأوامر مضيف USB خلال الوقت المسموح به، يعتبر المضيف الأمر مفقودًا. عند إضافة زمن استجابة جهاز USB، والتأخيرات الناتجة عن الحد الأقصى لعدد الموزعات، إلى التأخيرات الناتجة عن توصيل الكابلات، يصل الحد الأقصى المقبول للتأخير لكل كابل إلى 26 نانوثانية. ^[⁶¹^] يشترط معيار USB 2.0 أن يكون تأخير الكابل أقل من 5.2 نانوثانية/متر ( 1.6 نانوثانية/قدم ، 192000 كم /ثانية )، وهو قريب من أقصى سرعة نقل بيانات يمكن تحقيقها باستخدام سلك نحاسي قياسي.

لا يحدد معيار USB 3.0 طولًا أقصى للكابل بشكل مباشر، بل يشترط فقط أن تستوفي جميع الكابلات المواصفات الكهربائية: بالنسبة للكابلات النحاسية ذات الأسلاك AWG 26، يبلغ الحد الأقصى للطول العملي 3 أمتار (9 أقدام و10 بوصات) . ^[⁶²^] أما بالنسبة لكابلات USB 3.x، فعادةً ما تكون إشارات D± محمية.

قوة

توفر موصلات USB في اتجاه المصب الطاقة بجهد اسمي 5 فولت تيار مستمر عبر دبوس V_BUS لأجهزة USB في اتجاه المنبع.

تحمل الجهد وحدوده

كان هامش التفاوت في جهد ناقل البيانات (V_BUS) عند موصل المصدر (أو المضيف) في الأصل ±5% (أي أنه يمكن أن يقع في أي مكان ضمن النطاق من 4.75 فولت إلى 5.25 فولت). مع إصدار مواصفات USB Type-C في عام 2014 وقدرتها على توفير طاقة تصل إلى 3 أمبير، قررت منظمة USB-IF رفع الحد الأقصى للجهد إلى 5.5 فولت لمواجهة انخفاض الجهد عند التيارات العالية. ^{[ 63 ]} كما تم تحديث مواصفات USB 2.0 (وبالتالي ضمنيًا مواصفات USB 3.x ) لتعكس هذا التغيير في ذلك الوقت. ^{[ 64 ]} وقد أدى عدد من التوسعات في مواصفات USB إلى زيادة تدريجية في الحد الأقصى المسموح به لجهد V_BUS: بدءًا من 6.0 فولت مع USB BC 1.2، ^{[ 65 ]} إلى 21.5 فولت مع USB PD 2.0 ^{[ 66 ]} و 50.9 فولت مع USB PD 3.1، ^{[ 66 ]} مع الحفاظ على التوافق مع الإصدارات السابقة من USB 2.0 من خلال اشتراط أشكال مختلفة من المصافحة قبل زيادة الجهد الاسمي فوق 5 فولت.

يستمر منفذ USB PD في استخدام التفاوت الثنائي بنسبة 5%، مع السماح بفولتية PDO بنسبة ±5% (على سبيل المثال، عند PDO بقيمة 9.0 فولت، تكون الحدود الدنيا والقصوى 8.55 فولت و9.45 فولت على التوالي). يُسمح بتجاوز (أو انخفاض) لا يتجاوز ±0.5 فولت لمدة تصل إلى 275 مللي ثانية عند التغيير إلى فولتية أعلى (أو أقل). ^[⁶⁶^]

توجد عدة قيم دنيا مسموح بها للجهد الكهربائي مُحددة في مواقع مختلفة ضمن سلسلة من الموصلات والموزعات والكابلات بين جهاز مضيف (يوفر الطاقة) وجهاز مستهلك للطاقة. وللسماح بانخفاض الجهد، يُحدد معيار USB 2.0 أن الجهد عند منفذ المضيف ومنفذ الموزع والجهاز لا يقل عن 4.75 فولت و4.4 فولت و4.35 فولت على التوالي للأجهزة منخفضة الطاقة، ^[^أ^] بينما يجب ألا يقل عن 4.75 فولت في جميع المواقع للأجهزة عالية الطاقة ^[^ب^] (مع ذلك، يجب أن تعمل الأجهزة عالية الطاقة كأجهزة منخفضة الطاقة حتى يمكن اكتشافها وحصرها عند توصيلها بمنفذ مضيف منخفض الطاقة). وتشترط مواصفات USB 3.x أن تعمل جميع الأجهزة بجهد يصل إلى 4.00 فولت عند منفذ الجهاز.

على عكس USB 2.0 وUSB 3.2، لا يُحدد USB4 نموذج طاقة خاص به قائم على VBUS. يتم توفير الطاقة اللازمة لتشغيل USB4 وإدارتها وفقًا لما هو مُحدد في مواصفات USB Type-C ومواصفات USB PD.

↑ الأجهزة منخفضة الطاقة هي تلك التي تستهلك أقل من وحدة حمل واحدة. وحدة الحمل الواحدة تساوي 100 مللي أمبير لمنفذ USB 2.0
↑ الأجهزة عالية الطاقة في منفذ USB 2.0 هي تلك التي تستهلك أكثر من وحدة واحدة (بحد أقصى 5 وحدات). وحدة واحدة تساوي 100 مللي أمبير.

السحب الحالي المسموح به

معايير طاقة USB
مواصفة	التيار (الحد الأقصى)	الجهد االكهربى	الطاقة (القصوى)
جهاز منخفض الطاقة	100 مللي أمبير	5 فولت	0.50 واط
جهاز فائق السرعة منخفض الطاقة (USB 3.0)	150 مللي أمبير	5 فولت	0.75 واط
جهاز عالي الطاقة	500 مللي أمبير ^{[ أ ]}	5 فولت	2.5 واط
جهاز فائق السرعة عالي الطاقة (USB 3.0)	900 مللي أمبير ^{[ ب ]}	5 فولت	4.5 واط
شحن البطارية (BC) 1.2	1.5 أمبير	5 فولت	7.5 واط
جهاز SuperSpeed+ أحادي المسار (USB 3.2 Gen 2×1)	1.5 أمبير ^{[ ج ]}	5 فولت	7.5 واط
توصيل الطاقة 3.0 SPR	3 أ	5 فولت	15 واط
توصيل الطاقة 3.0 SPR	3 أ	9 فولت	27 غرباً
توصيل الطاقة 3.0 SPR	3 أ	15 فولت	45 واط
توصيل الطاقة 3.0 SPR	3 أ	20 فولت	60 واط
تقنية توصيل الطاقة 3.0 SPR من النوع C	5 أ ^{[ د ]}	20 فولت	100 واط
توصيل الطاقة 3.1 EPR من النوع C	5 أ ^{[ د ]}	28 فولت ^{[ هـ ]}	140 واط
توصيل الطاقة 3.1 EPR من النوع C	5 أ ^{[ د ]}	36 فولت ^{[ هـ ]}	180 واط
توصيل الطاقة 3.1 EPR من النوع C	5 أ ^{[ د ]}	48 فولت ^{[ هـ ]}	240 واط
↑ حتى 5 أحمال وحدة؛ مع الأجهزة غير فائقة السرعة، يكون حمل الوحدة الواحدة 100 مللي أمبير. ↑ حتى 6 أحمال وحدة؛ مع أجهزة SuperSpeed، يكون حمل الوحدة الواحدة 150 مللي أمبير. ↑ حتى 6 أحمال وحدة؛ مع الأجهزة متعددة المسارات، يكون حمل الوحدة الواحدة 250 مللي أمبير. 1 2 3 4 >3 A (>60 W) يتطلب التشغيل كابلًا مُعَلَّمًا إلكترونيًا ومصنفًا عند 5 أمبير. 1 2 3 >20 فولت (>100 واط) يتطلب التشغيل كابل نطاق الطاقة الممتد (EPR) الذي يحمل علامة إلكترونية.

يُحدد الحد الأقصى لاستهلاك الطاقة للأجهزة بوحدة الحمل ، وهي 100 مللي أمبير لأجهزة USB 2.0، أو 150 مللي أمبير لأجهزة SuperSpeed (أي USB 3.x ) . يُسمح للأجهزة منخفضة الطاقة باستهلاك وحدة حمل واحدة كحد أقصى، ويجب أن تعمل جميع الأجهزة كأجهزة منخفضة الطاقة قبل تهيئتها. أما الأجهزة عالية الطاقة، فيجب تهيئتها، وبعد ذلك يُسمح لها باستهلاك ما يصل إلى 5 وحدات حمل (500 مللي أمبير)، أو 6 وحدات حمل (900 مللي أمبير) لأجهزة SuperSpeed، وفقًا لما هو محدد في إعداداتها، لأن الطاقة القصوى قد لا تكون متاحة دائمًا من منفذ الإدخال. ^{[ 67 ]}^{[ 68 ]}^{[ 69 ]}^{[ 70 ]}

الموزع الذي يعمل عبر ناقل البيانات هو جهاز عالي الطاقة يوفر منافذ منخفضة الطاقة. يستهلك وحدة طاقة واحدة لنفسه ووحدة طاقة واحدة لكل منفذ من منافذه الأربعة كحد أقصى. قد يحتوي الموزع أيضًا على بعض الأجهزة غير القابلة للإزالة بدلًا من المنافذ، ومن الأمثلة الشائعة لوحة مفاتيح مزودة بمنفذي طاقة منخفضين من النوع A، وهما كافيان لأجهزة التأشير مثل الفأرة. (تُعتبر لوحة المفاتيح هذه، في مصطلحات USB، موزعًا واحدًا وجهازًا طرفيًا واحدًا). أما الموزع ذاتي التغذية فهو جهاز يوفر منافذ عالية الطاقة من خلال تزويده بالطاقة من مصدر طاقة خارجي خاص به. يمكن لوحدة تحكم الموزع، اختياريًا، أن تستهلك الطاقة لتشغيلها كجهاز منخفض الطاقة، ولكن يجب أن تستهلك جميع المنافذ عالية الطاقة الطاقة من مصدر الطاقة الذاتي للموزع.

عندما تتطلب بعض الأجهزة (مثل محركات الأقراص عالية السرعة) طاقةً أكبر مما يمكن أن يستهلكه جهاز عالي الطاقة، ^{[ 71 ]} فإنها تعمل بشكل متقطع، إن عملت أصلاً، عند استخدام طاقة ناقل USB من منفذ واحد. يوفر USB إمكانية تزويد هذه الأجهزة بالطاقة ذاتيًا. مع ذلك، قد تأتي هذه الأجهزة مزودة بكابل على شكل حرف Y يحتوي على قابسَي USB (أحدهما للطاقة والبيانات، والآخر للطاقة فقط)، وذلك لسحب الطاقة كجهازين. ^{[ 72 ]} يُعد هذا الكابل غير قياسي، حيث تنص المواصفات على أنه "يُحظر استخدام كابل على شكل حرف Y (كابل ذو قابسَي A) مع أي جهاز طرفي USB"، مما يعني أنه "إذا كان الجهاز الطرفي USB يتطلب طاقةً أكبر مما تسمح به مواصفات USB المصممة له، فيجب أن يكون مزودًا بالطاقة ذاتيًا". ^{[ 73 ]}

منذ إصدار USB 2.0 ، قامت USB بتوحيد آليات الحماية من التيار الزائد لأجهزة USB المضيفة وأجهزة USB. ^{[ 74 ]}

شحن البطارية عبر منفذ USB

يُعرّف شحن بطارية USB ( BC ) منفذ الشحن ، والذي قد يكون منفذ شحن سفلي (CDP) مزودًا بنقل البيانات، أو منفذ شحن مخصص (DCP) غير مزود بنقل البيانات. توجد منافذ الشحن المخصصة في محولات طاقة USB لتشغيل وشحن الأجهزة المتصلة وشحن بطاريات الطاقة. سيتم تمييز منافذ الشحن في الجهاز المضيف التي تحتوي على كلا النوعين. ^{[ 75 ]}

يُحدد جهاز الشحن منفذ الشحن عن طريق إشارات غير متعلقة بالبيانات على طرفي D+ وD−. يضع منفذ الشحن المخصص مقاومة لا تتجاوز 200 أوم بين طرفي D+ وD−. ^{[ 75 ]}^{: §1.4.7؛ الجدول 5-3}

وفقًا للمواصفات الأساسية، يجب أن يكون أي جهاز متصل بمنفذ USB قياسي (SDP) في البداية جهازًا منخفض الطاقة، مع إمكانية تفعيل وضع الطاقة العالية بناءً على إعدادات USB اللاحقة من قِبل الجهاز المضيف. مع ذلك، يمكن لمنافذ الشحن توفير تيار يتراوح بين 0.5 و1.5 أمبير بشكل فوري. يجب ألا يطبق منفذ الشحن أي قيود على التيار أقل من 0.5 أمبير، ويجب ألا يتوقف عن العمل عند تيار أقل من 1.5 أمبير أو قبل انخفاض الجهد إلى 2 فولت. ^{[ 75 ]}

بما أن هذه التيارات أكبر من تلك الموجودة في المعيار الأصلي، فإن انخفاض الجهد الإضافي في الكابل يقلل من هوامش الضوضاء، مما يُسبب مشاكل في إشارات السرعة العالية. تنص مواصفات شحن البطارية 1.1 على أنه يجب على أجهزة الشحن الحد ديناميكيًا من سحب تيار الطاقة من ناقل البيانات أثناء إشارات السرعة العالية؛ ^{[ 76 ]} وتنص المواصفات 1.2 على أنه يجب تصميم أجهزة ومنافذ الشحن لتحمل فرق جهد الأرض الأعلى في إشارات السرعة العالية.

صدرت النسخة 1.2 من المواصفات في عام 2010. وقد أدخلت هذه النسخة عدة تغييرات ورفعت الحدود، بما في ذلك السماح بتيار 1.5 أمبير لشحن المنافذ المتصلة بالأجهزة غير المُهيأة، مما يسمح باتصال عالي السرعة مع تيار يصل إلى 1.5 أمبير. كما تم إزالة دعم اكتشاف منفذ الشحن عبر آليات المقاومة. ^{[ 77 ]}

قبل تحديد مواصفات شحن البطارية، لم تكن هناك طريقة موحدة للأجهزة المحمولة للاستعلام عن مقدار التيار المتاح. على سبيل المثال، تشير شواحن أجهزة iPod و iPhone من Apple إلى التيار المتاح من خلال الفولتية على خطي D− وD+ (والتي تُسمى أحيانًا "معرف Apple Brick"). عندما يكون D+ = D− = 2.0 فولت، يمكن للجهاز سحب تيار يصل إلى 900 مللي أمبير. وعندما يكون D+ = 2.0 فولت وD− = 2.8 فولت، يمكن للجهاز سحب تيار يصل إلى 1 أمبير. ^{[ 78 ]} وعندما يكون D+ = 2.8 فولت وD− = 2.0 فولت، يمكن للجهاز سحب تيار يصل إلى 2 أمبير. ^{[ 79 ]} كانت أقصى طاقة يتم توصيلها بهذه الطريقة 12.48 واط (5.2 فولت، 2.4 أمبير)، ^{[ 80 ]} مع D+ = D− = 2.7 فولت. ^{[ 81 ]}

محول شاحن إضافي

يحتوي جهاز USB On-The-Go (OTG) على منفذ Micro-AB واحد (أو سابقًا منفذ Mini-AB) للشحن، بالإضافة إلى إمكانية توصيله بجهاز مضيف أو أجهزة طرفية. يسمح محول الشحن الإضافي (ACA) بالتوصيل المتزامن بالشاحن، إما بجهاز مضيف أو بأجهزة طرفية، حيث يوفر الشاحن الطاقة لكل من جهاز OTG وأي أجهزة طرفية متصلة. على سبيل المثال، يمكن توصيل لوحة مفاتيح بهاتف ذكي، أو طابعة ولوحة مفاتيح وذاكرة فلاش بهاتف ذكي عبر موزع USB ، حيث يقوم محول الشحن الإضافي (ACA) بشحن الهاتف الذكي وتزويد لوحة المفاتيح وذاكرة الفلاش والموزع بالطاقة؛ أو يمكن توصيل الهاتف الذكي بجهاز كمبيوتر (مضيف) لا يوفر طاقة كاملة للشحن، بينما يوفر محول الشحن الإضافي (ACA) طاقة الشحن الكاملة.

يحتوي محول الشاحن الملحق على ثلاثة منافذ: OTG ، والشاحن ، والملحقات . يتصل منفذ OTG بجهاز On-The-Go عبر كابل ثابت ( مثبت ) مزود بقابس Micro-A (ميكانيكيًا). منفذ الشاحن مُعلّم بوضوح بعبارة "شاحن فقط" ولا يدعم الاتصال عبر USB مع جهاز OTG. وهو إما مقبس Micro-B أو كابل ثابت؛ هذا الكابل الثابت إما مزود بقابس Standard-A أو مثبت بشكل دائم بالشاحن. منفذ الملحقات إما مقبس Micro-AB أو مقبس Standard-A. مقبس A ، بحكم تعريفه، لا يمكن توصيله إلا بالأجهزة الطرفية؛ بينما يمكن استخدام مقبس Micro-AB لتوصيل كل من الجهاز المضيف والأجهزة الطرفية. يتميز قابس منفذ OTG المدمج بأنه غير معتاد، فعلى عكس قابس Micro-A العادي، الذي لا يمكن التعرف عليه ميكانيكيًا كقابس A فحسب ، بل يتم تمييزه كهربائيًا أيضًا (مما يجعل جهاز OTG يعمل كمضيف)، يتحول قابس Micro-A الخاص بمحول شاحن الملحقات كهربائيًا إلى النوع B عند توصيل قابس Micro-B بمنفذ الملحقات (Micro-AB)، مما يجعل جهاز OTG يعمل كجهاز طرفي. ^{[ 75 ]}^{: §6}

توصيل الطاقة عبر منفذ USB

شعار الشحن USB Type-C ( منفذ USB4 بسرعة 20 جيجابت في الثانية)

ملفات تعريف المصدر USB PD Rev. 1.0 ^{[ 82 ]}
حساب تعريفي	+5 فولت	+12 فولت	+20 فولت
0	محجوز
1	3.0 أمبير، 15 واط ^{[ أ ]}	غير متوفر	غير متوفر
2		1.5 أمبير، 18 واط
3		3.0 أمبير، 36 واط
4		3.0 أمبير، 36 واط	3.0 أمبير، 60 واط
5		5.0 أمبير، 60 واط	5.0 أمبير، 100 واط
↑ ملف تعريف بدء التشغيل الافتراضي

توصيل الطاقة عبر منفذ USB الإصدار 2.0/3. قواعد الطاقة x
قوة	الحد الأدنى المطلوب هو كابل USB-C	الجهد االكهربى	حاضِر
≤ 15 واط	أي ^{[ أ ]}^{[ 83 ]}^{[ 84 ]}^{[ 85 ]}	5 فولت	≤ 3.0 أمبير
≤ 27 واط		9 فولت
≤ 45 واط		15 فولت
≤ 60 واط		20 فولت
≤ 100 واط	5 أمبير، أو 100 واط ^{[ ب ]}	20 فولت	≤ 5.0 أمبير
≤ 140 واط ^{[ درجة مئوية ]}	240 واط ^{[ ب ]}^{[ د ]}^{[ 85 ]}	28 فولت	≤ 5.0 أمبير
≤ 180 واط ^{[ درجة مئوية ]}		36 فولت
≤ 240 واط ^{[ درجة مئوية ]}		48 فولت
↑ يتطلب المعيار الحالي وضع ملصق 60 واط على كلا جسمي القابس، ولا يتطلب ذلك على الكابلات القديمة 1 2 مُعَلَّم إلكترونيًا 1 2 3 نطاق طاقة موسع بتقنية USB PD ↑ يلزم وضع ملصق 240 واط على كلا جسمي القابس

في يوليو 2012، أعلنت مجموعة مُروّجي USB عن وضع الصيغة النهائية لمواصفات توصيل الطاقة عبر USB ( USB-PD ) (الإصدار 1 من USB PD)، وهو امتداد يُحدد استخدام كابلات USB معتمدة تدعم تقنية PD، مزودة بموصلات USB من النوع A والنوع B القياسية، لتوفير طاقة مُعززة (أكثر من الحد الأقصى المسموح به في مواصفات شحن بطاريات USB السابقة، وهو 7.5 واط ) للأجهزة ذات متطلبات الطاقة العالية. (تحتوي موصلات USB-PD من النوع A وB على علامة ميكانيكية، بينما تحتوي موصلات Micro على مُقاوم أو مُكثف مُتصل بدبوس التعريف، مما يُشير إلى قدرة الكابل). يُمكن لأجهزة USB-PD طلب تيارات وفولتيات إمداد أعلى من الأجهزة المُضيفة المُتوافقة - حتى 2 أمبير عند 5 فولت (لاستهلاك طاقة يصل إلى 10 واط)، واختياريًا حتى 3 أمبير أو 5 أمبير عند 12 فولت (36 واط أو 60 واط) أو 20 فولت (60 واط أو 100 واط). ^[⁸⁶^] في جميع الحالات، يتم دعم كل من تكوينات التوصيل بين المُضيف والجهاز، وبين الجهاز والمُضيف. ^[⁸⁷^]

يهدف هذا المعيار إلى السماح بشحن أجهزة الكمبيوتر المحمولة والأجهزة اللوحية وأقراص التخزين التي تعمل عبر منفذ USB، وغيرها من الأجهزة الإلكترونية الاستهلاكية عالية الطاقة، بشكل موحد، وذلك كامتداد طبيعي لمعايير شحن الهواتف المحمولة الأوروبية والصينية الحالية. وقد يؤثر هذا أيضًا على طريقة نقل الطاقة الكهربائية المستخدمة في الأجهزة الصغيرة واستخدامها في المباني السكنية والعامة. ^{[ 88 ]}^{[ 82 ]} صُمم هذا المعيار ليتوافق مع مواصفات شحن بطاريات USB السابقة . ^{[ 89 ]}

حددت مواصفات توصيل الطاقة الأولى (الإصدار 1.0) ستة ملفات تعريف طاقة ثابتة لمصادر الطاقة. تُطبّق الأجهزة المُدركة لتوصيل الطاقة نظامًا مرنًا لإدارة الطاقة من خلال التفاعل مع مصدر الطاقة عبر قناة بيانات ثنائية الاتجاه، وطلب مستوى مُحدد من الطاقة الكهربائية، قابل للتغيير حتى 5 أمبير و20 فولت حسب ملف التعريف المدعوم. يمكن لبروتوكول تهيئة الطاقة استخدام ترميز BMC عبر سلك قناة التهيئة (CC) إن وُجد، أو قناة إرسال مُرمّزة بتقنية BFSK بتردد 24 ميجاهرتز على خط V _BUS . ^[⁸²^]

تم إصدار مراجعة 2.0 لمواصفات توصيل الطاقة عبر منفذ USB (USB PD Rev. 2.0) كجزء من حزمة USB 3.1. ^{[ 83 ]}^{[ 90 ]}^{[ 91 ]} وهي تغطي كابل وموصل USB-C بقناة تهيئة منفصلة، والتي تستضيف الآن قناة بيانات منخفضة التردد مشفرة بتقنية BMC ومقترنة بتيار مستمر، مما يقلل من احتمالات تداخل الترددات اللاسلكية . ^[⁹²^] تم تحديث بروتوكولات توصيل الطاقة لتسهيل ميزات USB-C مثل وظيفة تعريف الكابل، والتفاوض على الوضع البديل، وزيادة تيارات V _BUS ، وملحقات الطاقة التي تعمل عبر V _CONN .

ابتداءً من مراجعة المواصفات 2.0، الإصدار 1.2، تم إيقاف العمل بملفات تعريف الطاقة الستة الثابتة لمصادر الطاقة. ^{[ 93 ]} تحل قواعد طاقة USB PD محل ملفات تعريف الطاقة، حيث تحدد أربعة مستويات جهد معيارية عند 5 و9 و15 و20 فولت. وبدلاً من ملفات التعريف الستة الثابتة، يمكن لمزودات الطاقة دعم أي طاقة خرج قصوى من المصدر تتراوح من 0.5 واط إلى 100 واط.

يُحدد الإصدار 3.0 من مواصفات توصيل الطاقة عبر منفذ USB بروتوكولًا اختياريًا لتزويد الطاقة القابل للبرمجة (PPS) يسمح بالتحكم الدقيق في خرج ناقل الجهد (V _BUS )، مما يتيح نطاق جهد من 3.3 إلى 21 فولت بخطوات 20 مللي فولت، وتيارًا محددًا بخطوات 50 مللي أمبير، لتسهيل الشحن بجهد وتيار ثابتين. كما يُضيف الإصدار 3.0 رسائل تكوين موسعة وتبديلًا سريعًا للأدوار، ويُلغي بروتوكول BFSK. ^{[ 84 ]}^{: الجدول 6.26}^{[ 94 ]}^{[ 95 ]} يُمكن لبروتوكول PPS تقليل توليد الحرارة لكل من الشاحن والجهاز.

في 8 يناير 2018، أعلنت منظمة USB-IF عن شعار الشاحن السريع المعتمد من USB للشواحن التي تستخدم بروتوكول مصدر الطاقة القابل للبرمجة (PPS) من مواصفات USB Power Delivery 3.0. ^{[ 96 ]}

في مايو 2021، أطلقت مجموعة مُروّجي تقنية USB PD الإصدار 3.1 من المواصفات. ^{[ 85 ]} يُضيف الإصدار 3.1 وضع نطاق الطاقة المُمتد (EPR) الذي يسمح بفولتيات أعلى تبلغ 28 و36 و48 فولت، مما يُوفر طاقة تصل إلى 240 واط (48 فولت عند 5 أمبير)، وبروتوكول "مصدر الجهد القابل للتعديل" (AVS) الذي يسمح بتحديد الجهد ضمن نطاق من 15 إلى 48 فولت بخطوات 100 مللي فولت. ^[⁹⁷^]^[⁹⁸^] تتطلب الفولتيات الأعلى كابلات EPR مُعلّمة إلكترونيًا تدعم التشغيل بتيار 5 أمبير وتتضمن تحسينات ميكانيكية مطلوبة بموجب الإصدار 2.1 من معيار USB Type-C؛ وقد أُعيد تسمية أوضاع الطاقة الحالية بأثر رجعي إلى نطاق الطاقة القياسي (SPR). في أكتوبر 2021، طرحت آبل شاحنًا بتقنية GaN USB PD بقدرة 140 واط (28 فولت، 5 أمبير) مع أجهزة ماك بوك الجديدة، ^[⁹⁹^] وفي يونيو 2023، طرحت شركة Framework شاحنًا بتقنية GaN USB PD بقدرة 180 واط (36 فولت، 5 أمبير) مع جهاز Framework 16. ^[¹⁰⁰^] بروتوكول AVS غير متوافق مع بروتوكول PPS. قد لا يدعم الشاحن الذي يدعم AVS بروتوكول PPS أيضًا.

في أكتوبر 2023، أطلقت مجموعة مُروّجي تقنية USB PD الإصدار 3.2 من المواصفات. يعمل بروتوكول AVS الآن مع نطاق الطاقة القياسي القديم (SPR)، وصولاً إلى حد أدنى قدره 9 فولت. ^{[ 101 ]}^{: § 10.2.2}

قبل تقنية الشحن السريع عبر منفذ USB (Power Delivery)، كان مصنّعو الهواتف المحمولة يستخدمون بروتوكولات مخصصة لتجاوز الحد الأقصى البالغ 7.5 واط المحدد في مواصفات شحن بطاريات USB (BCS). على سبيل المثال، تستطيع تقنية الشحن السريع 2.0 من كوالكوم توفير 18 واط بجهد أعلى، بينما توفر تقنية VOOC 20 واط بجهد 5 فولت المعتاد. ^[¹⁰²^] بعض هذه التقنيات، مثل تقنية الشحن السريع 4، أصبحت متوافقة مع تقنية الشحن السريع عبر منفذ USB (Power Delivery) مرة أخرى. ^[¹⁰³^]

منظمات الشحن

اعتبارًا من عام 2024تدعم وحدات التحكم الرئيسية في الشحن بتقنية USB PD ما يصل إلى 100 واط من خلال منفذ واحد، مع عدد قليل منها يصل إلى 140 واط ^{[ 104 ]}^{[ 105 ]} ووحدات مصممة خصيصًا تصل إلى 180 واط. ^{[ 100 ]}

مع ذلك، نادرًا ما تُستخدم قيم الطاقة القصوى عمليًا، خاصةً لشحن الهواتف المحمولة: إذ لا تزال الشواحن القياسية أو شواحن USB-C المستخدمة تعمل عند 1.5 أمبير عند 5 فولت (أي 7.5 واط)، وهي نفس قيمة USB-A. عدد قليل فقط من الشواحن (المصادر) والأجهزة المشحونة (الهواتف، الأجهزة المتصلة) قادرة على التواصل فعليًا، وتتوافق مع مجموعات العرض والطلب، لذا غالبًا ما يبقى الشحن بطيئًا وفقًا لمعيار USB-A . بعض الأجهزة متوافقة مع استخدام كائنات توصيل الطاقة (PDO) المتفق عليها، لكن قيمها ثابتة. ونظرًا لوجود سبعة مصادر طاقة قابلة للبرمجة (PPS) كحد أقصى، فإن عددًا قليلًا فقط من الأجهزة يمكنه الاستفادة من فعالية كائنات بيانات الطاقة المعززة (APDO)، والتي تتغير قيمها بفواصل زمنية قدرها 20/50 مللي فولت/مللي أمبير، وعادةً ما يُتاح خياران فقط من هذه القيم الديناميكية، مما يترك خمسة خيارات لبعض القيم الثابتة. وحتى مع منع ارتفاع درجة الحرارة، كما في حالة الشحن بجهد 4.1 فولت وتيار 2.8 أمبير (11.48 واط)، فإن الشحن في الغالب لا يقترب حتى من الحد الأقصى لطاقة الأجهزة، والذي يبلغ في الغالب 27 واط (9 فولت وتيار 3 أمبير). وذلك لأن الفولتية التي تدعمها الهواتف عادةً ما تكون 5 فولت، أو لحسن الحظ 9 فولت (3.3-11 فولت في وضع APDO)، وتيار 3 أمبير كحد أقصى، وغالبًا 2.22 أمبير فقط، للفولتية التي تزيد عن 9 فولت، لذا فإن 20 واط هو الحد الأدنى لتوصيل الطاقة عمليًا، ولا يزال يمثل القيمة المثلى القصوى.

من الأسباب الأخرى لاختلاف سرعة الشحن، أي الطاقة المُوَصَّلة إلى الهواتف المحمولة، اختلافُ نهج الشركات المُصنِّعة: فمثلاً، تُفضِّل سامسونج أقصى سرعة شحن، حتى أنها تقبل طاقةً تتجاوز مواصفات USB-C/PPS، لذا يُمكن قياس 5 أمبير عند 4.2 فولت (21 واط). في المقابل، يُظهر هاتف سوني إكسبيريا نهجاً مُعاكساً تماماً، إذ يلتزم التزاماً صارماً بمواصفات PPS، لذا عندما يكون وضع الشحن خارج النطاق الرسمي، يعود تلقائياً إلى الشحن الأساسي 1.5 أمبير (7 واط)، وهو الشحن البطيء التقليدي، ما يحمي الهاتف من ارتفاع درجة الحرارة ويُطيل عمر بطاريته.

يمكن تحقيق قدرات أعلى من 27 واط/33 واط بتيار أعلى (5 أمبير) وجهد أعلى (20 فولت)، مما يرفع الحد الأقصى إلى 100 واط (أو 60 واط عند 3 أمبير). لكن هذه القدرة العالية غير متاحة عادةً للهواتف المحمولة، وللتيارات التي تتجاوز 3 أمبير، يلزم عادةً استخدام بروتوكولات وكابلات خاصة (مزودة بإلكترونيات داخل الموصلات)، مثل كابلات E-marker .

منافذ الشحن أثناء وضع السكون

يمكن استخدام منافذ USB المزودة بخاصية الشحن أثناء وضع السكون لشحن الأجهزة الإلكترونية حتى عند إيقاف تشغيل الكمبيوتر الذي يحتوي على هذه المنافذ. عادةً، عند إيقاف تشغيل الكمبيوتر، يتم إيقاف تشغيل منافذ USB. وقد تم تطبيق هذه الميزة أيضًا في بعض محطات إرساء أجهزة الكمبيوتر المحمولة، مما يسمح بشحن الأجهزة حتى في حالة عدم وجود كمبيوتر محمول. ^{[ 106 ]} في أجهزة الكمبيوتر المحمولة، يؤدي شحن الأجهزة من منفذ USB عندما لا يكون موصولًا بمصدر طاقة تيار متردد إلى استنزاف بطارية الكمبيوتر المحمول؛ لذا فإن معظم أجهزة الكمبيوتر المحمولة مزودة بخاصية إيقاف الشحن تلقائيًا إذا انخفض مستوى شحن بطاريتها بشكل كبير. ^{[ 107 ]}

في أجهزة الكمبيوتر المحمولة من Dell وHP وToshiba، تُعلّم منافذ USB التي تدعم الشحن أثناء وضع السكون برمز USB القياسي مع إضافة رمز البرق أو رمز البطارية على الجانب الأيمن. ^{[ 108 ]} تُطلق Dell على هذه الميزة اسم PowerShare ، ^{[ 109 ]} ويجب تفعيلها في BIOS. تُطلق Toshiba عليها اسم USB Sleep-and-Charge . ^{[ 110 ]} أما في أجهزة الكمبيوتر المحمولة من Acer و Packard Bell ، فتُعلّم منافذ USB التي تدعم الشحن أثناء وضع السكون برمز غير قياسي (أحرف USB فوق رسم لبطارية)؛ وتُسمى هذه الميزة Power-off USB . ^{[ 111 ]} تُطلق Lenovo على هذه الميزة اسم Always On USB . ^{[ 112 ]}

معايير شواحن الأجهزة المحمولة

في الصين

ابتداءً من عام 2007، يُشترط على جميع الهواتف المحمولة الجديدة التي تتقدم بطلب للحصول على ترخيص في الصين استخدام منفذ USB كمنفذ طاقة لشحن البطارية. ^{[ 113 ]}^{[ 114 ]} وكان هذا أول معيار يستخدم اصطلاح توصيل طرفي D+ وD− في الشاحن. ^{[ 115 ]}

حل الشحن العالمي OMTP/GSMA

في سبتمبر 2007، أعلنت مجموعة منصة الأجهزة المحمولة المفتوحة (وهي منتدى يضم مشغلي شبكات الهاتف المحمول ومصنعين مثل نوكيا وسامسونج وموتورولا وسوني إريكسون وإل جي ) أن أعضاءها قد اتفقوا على استخدام منفذ Micro-USB كموصل مشترك مستقبلي للأجهزة المحمولة. ^[¹¹⁶^]^[¹¹⁷^]

وحذت جمعية GSM (GSMA) حذوها في 17 فبراير 2009، ^{[ 118 ]}^{[ 119 ]}^{[ 120 ]}^{[ 121 ]} وفي 22 أبريل 2009، أيدت جمعية CTIA - جمعية الاتصالات اللاسلكية هذا التوجه ، ^{[ 122 ]} وأعلن الاتحاد الدولي للاتصالات (ITU) في 22 أكتوبر 2009 أنه تبنى أيضًا حل الشحن العالمي باعتباره "حلاً جديدًا موفرًا للطاقة يناسب جميع الهواتف المحمولة"، وأضاف: "استنادًا إلى واجهة Micro-USB، ستتضمن شواحن UCS أيضًا تصنيف كفاءة من 4 نجوم أو أعلى - أي ما يصل إلى ثلاثة أضعاف كفاءة الطاقة مقارنةً بالشاحن غير المصنف." ^{[ 123 ]}

معيار الاتحاد الأوروبي لتزويد الطاقة للهواتف الذكية

في يونيو 2009، نظمت المفوضية الأوروبية مذكرة تفاهم طوعية لاعتماد منفذ micro-USB كمعيار موحد لشحن الهواتف الذكية المُسوّقة في الاتحاد الأوروبي . عُرف هذا المعيار باسم "مُزوّد الطاقة الخارجي الموحد ". استمرت مذكرة التفاهم حتى عام 2014. يشير معيار مُزوّد الطاقة الخارجي الموحد (EN 62684:2010) إلى معيار شحن بطاريات USB، وهو مشابه لمعايير GSMA/OMTP وحلول الشحن الصينية. ^{[ 124 ]}^{[ 125 ]} في يناير 2011، أصدرت اللجنة الكهروتقنية الدولية (IEC) نسختها من معيار مُزوّد الطاقة الخارجي الموحد (الاتحاد الأوروبي) تحت اسم IEC 62684:2011. ^{[ 126 ]}

في عام 2022، جعل توجيه معدات الراديو 2022/2380 منفذ USB-C إلزاميًا كمعيار لشحن الهواتف المحمولة اعتبارًا من عام 2024، ولأجهزة الكمبيوتر المحمولة اعتبارًا من عام 2026. ^{[ 127 ]}

معايير الشحن الأسرع

تدعم مجموعة متنوعة من المعايير (غير USB) شحن الأجهزة بسرعة أكبر من معيار شحن بطاريات USB . عندما لا يتعرف الجهاز على معيار الشحن الأسرع، فإنه عادةً ما يعود إلى معيار شحن بطاريات USB بجهد 5 فولت وتيار 1.5 أمبير (7.5 واط). وعندما يكتشف الجهاز أنه موصول بشاحن متوافق مع معيار الشحن الأسرع، فإنه يسحب تيارًا أكبر أو يرسل إشارة إلى الشاحن لزيادة الجهد أو كليهما لزيادة الطاقة (تختلف التفاصيل بين المعايير). ^{[ 128 ]}

وتشمل هذه المعايير ما يلي: ^{[ 128 ]}^{[ 129 ]}

شحن Apple "Brick ID" 2 أمبير و 2.4 أمبير (كما هو موضح أعلاه، لا يستخدم التفاوض على BC)
الشحن السريع من جوجل
تقنية الشحن السريع من هواوي
MediaTek Pump Express
موتورولا توربو باور
تُعرف تقنية الشحن السريع VOOC من أوبو أيضًا باسم Dash Charge أو Warp Charge على أجهزة OnePlus و Dart Charge على أجهزة Realme
تقنية الشحن السريع من كوالكوم (QC)
الشحن السريع التكيفي من سامسونج

الأجهزة غير القياسية

تتطلب بعض أجهزة USB طاقةً أكبر مما تسمح به مواصفات المنفذ الواحد. وهذا شائع في محركات الأقراص الصلبة والضوئية الخارجية ، وعمومًا في الأجهزة المزودة بمحركات أو مصابيح . يمكن لهذه الأجهزة استخدام مصدر طاقة خارجي ، وهو أمر مسموح به وفقًا للمعيار، أو استخدام كابل USB ثنائي المدخلات، حيث يُستخدم أحد المدخلين لنقل الطاقة والبيانات، والآخر لنقل الطاقة فقط، مما يجعل الجهاز غير متوافق مع معيار USB. عمليًا، قد توفر بعض منافذ USB والموزعات الخارجية طاقةً لأجهزة USB أكثر مما تتطلبه المواصفات، ولكن الجهاز المتوافق مع المعيار لا يعتمد على ذلك.

إضافةً إلى الحد من متوسط الطاقة الإجمالية التي يستهلكها الجهاز، تحدد مواصفات USB تيار البدء (أي التيار المستخدم لشحن مكثفات الفصل والترشيح ) عند توصيل الجهاز لأول مرة. وإلا، فقد يتسبب توصيل الجهاز في مشاكل في الطاقة الداخلية للجهاز المضيف. كما يُشترط على أجهزة USB الدخول تلقائيًا في وضع السكون منخفض الطاقة للغاية عند سكون جهاز USB المضيف. ومع ذلك، لا تقوم العديد من واجهات USB المضيفة بفصل الطاقة عن أجهزة USB عند سكونها. ^{[ 130 ]}

تستخدم بعض الأجهزة غير القياسية مصدر طاقة USB بجهد 5 فولت دون الانضمام إلى شبكة USB مُعتمدة، والتي تتفاوض على استهلاك الطاقة مع واجهة المضيف؛ وعادةً ما تُخالف هذه الأجهزة المعايير بسحبها طاقةً أكبر من المسموح به دون تفاوض. ومن الأمثلة على ذلك مصابيح لوحة المفاتيح التي تعمل عبر USB، والمراوح، ومبردات وسخانات الأكواب، وشواحن البطاريات، والمكانس الكهربائية الصغيرة ، وحتى مصابيح الحمم البركانية الصغيرة . في معظم الحالات، لا تحتوي هذه الأجهزة على دوائر رقمية، وبالتالي فهي لا تُعتبر أجهزة USB متوافقة مع المعايير. قد يُسبب ذلك مشاكل في بعض أجهزة الكمبيوتر، مثل سحب تيار زائد وتلف الدوائر. قبل إصدار مواصفات شحن بطاريات USB، كانت مواصفات USB تشترط أن تتصل الأجهزة في وضع الطاقة المنخفضة ( بحد أقصى 100 مللي أمبير) وأن تُبلغ المضيف بمتطلباتها من التيار، مما يسمح للجهاز بالتحول إلى وضع الطاقة العالية.

بعض الأجهزة التي سبقت تقنية USB Power Delivery، عند توصيلها بمنافذ الشحن، تستهلك طاقة أكبر (10 واط) مما تسمح به مواصفات شحن البطارية، وذلك باستخدام أساليب خاصة دون مخالفة معايير USB، مما يحافظ على التوافق التام - جهاز iPad مثال على ذلك؛ ^{[ 131 ]} فهو يتفاوض على سحب التيار مع جهد دبابيس البيانات. ^{[ 78 ]} كما تتطلب أجهزة Barnes & Noble Nook Color شاحنًا خاصًا يوفر 1.9 أمبير.

مزود بمنفذ USB يعمل بالطاقة

PoweredUSB عبارة عن امتداد خاص، يعود تاريخه إلى ما قبل تقنية USB Power Delivery بفترة طويلة، ويضيف أربعة دبابيس توفر ما يصل إلى 6 أمبير عند 5 فولت أو 12 فولت أو 24 فولت. ويستخدم بشكل شائع في أنظمة نقاط البيع لتشغيل الأجهزة الطرفية مثل قارئات الباركود وأجهزة نقاط البيع وطابعات البطاقات الائتمانية .

انظر أيضاً

مراجع

1 2 3 مواصفات ناقل التسلسل العالمي (تقرير فني) (الإصدار 2.0 ). USB-IF. 27-04-2000. 6.4.4 تجميعات الكابلات المحظورة.
↑ إينوس، نيت وجوسلين، برايان (مارس 2022). مقدمة عن تطبيقات ومتطلبات USB Type-C وUSB Power Delivery (تقرير فني). تكساس إنسترومنتس. SLYY109B . تاريخ الاسترجاع: 4 يونيو 2026. يرسل المنفذ المواجه للأسفل (DFP) البيانات إلى أسفل الجهاز؛ وهو عادةً المنفذ الموجود على المضيف أو الموزع الذي تتصل به الأجهزة. [...] يستقبل المنفذ المواجه للأعلى (UFP)، الذي يتصل بالمضيف أو DFP الخاص بالموزع، البيانات على الجهاز أو الموزع.{{cite tech report}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )
↑ منتدى مطوري USB (2000). "الفصل 7: الكهرباء؛ الفصل 4: نظرة عامة على البنية". مواصفات ناقل USB التسلسلي العالمي (الإصدار 2.0 ) . تم الاطلاع عليه بتاريخ 4 يونيو 2026. يتم توفير الطاقة من الجهاز المضيف أو الموزعات عبر المنافذ المتصلة إلى المنافذ المتصلة. [...] يجب أن تتضمن الموزعات حماية من التيار الزائد لأسباب تتعلق بالسلامة لمنع الأحمال الكهربائية الزائدة.
1 2 3 4 "مواصفات كابلات وموصلات USB الصغيرة للناقل التسلسلي العالمي" (ملف PDF) . منتدى مطوري USB. 4 أبريل 2007. مؤرشف (ملف PDF) من الأصل بتاريخ 15 نوفمبر 2015. تم الاطلاع عليه بتاريخ 31 يناير 2015 .
1 2 3 4 5 "إيقاف استخدام موصلات Mini-A و Mini-AB" (ملف PDF) (بيان صحفي). منتدى مطوري USB. 27 مايو 2007. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 22 يونيو 2007. تاريخ الاطلاع: 13 يناير 2009 .
↑ منتدى مطوري USB (2021). "القسم 2: نظرة عامة". مواصفات توصيل الطاقة عبر USB (المراجعة 3.1، الإصدار 1.0 ) . تم الاطلاع عليه بتاريخ 4 يونيو 2026. يحدد نطاق الطاقة الموسع (EPR) إطار عمل يُمكّن من توصيل الطاقة ثنائي الاتجاه بالكامل حتى 240 واط (48 فولت عند 5 أمبير) عبر واجهات USB Type-C المعتمدة.
↑ منتدى مطوري USB (2017). "الفصل 3: نظرة عامة على بنية USB 3.2". مواصفات ناقل التسلسل العالمي 3.2 . تم الاطلاع عليه بتاريخ 4 يونيو 2026. تُنفذ أنظمة SuperSpeed المحسّنة أوضاع تشغيل أحادية المسار... يُنفذ جزء SuperSpeed USB من النظام وضع التشغيل أحادي المسار من الجيل 1×1، بينما يُنفذ جزء نظام SuperSpeedPlus USB وضع التشغيل من الجيل 2×1.
1 2 3 4 5 "مواصفات كابل وموصل USB 3.1 القديم" . منتدى مطوري USB . 1.0. 22-09-2017. مؤرشف من الأصل بتاريخ 13-04-2019 . تم الاطلاع عليه بتاريخ 11-06-2025 .
1 2 3 "مواصفات ناقل التسلسل العالمي 3.0" . منتدى مطوري USB . 1.0. 2011-06-06. مؤرشف من الأصل في 2013-12-30 . تم الاطلاع عليه في 2019-04-28 .
1 2 3 "إشعار تغيير هندسي لمواصفات USB 2.0 (ECN) رقم 1: موصل Mini-B" (ملف PDF) . 2000-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2015-04-12 . تم الاطلاع عليه بتاريخ 2019-04-28 – عبر USB.org.
↑ "دليل موصل USB" . C2G . مؤرشف من الأصل بتاريخ 21-04-2014 . تم الاطلاع عليه بتاريخ 02-12-2013 .
1 2 3 4 5 "وثيقة فئة كابلات وموصلات ناقل USB التسلسلي العالمي - الإصدار 2.0" (ملف PDF) . منتدى مطوري USB. أغسطس 2007. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 11 يونيو 2014.
↑ هاوس، بريت. "المواصفات النهائية لموصل USB من النوع C" . أناند تك . مؤرشف من الأصل بتاريخ 18 مارس 2017. تم الاطلاع عليه بتاريخ 24 أبريل 2017 .
↑ أوجي، أوبي (يناير 2024). "الحماية من التفريغ الكهروستاتيكي والارتفاع المفاجئ للتيار لواجهات USB - مذكرة تطبيقية" (ملف PDF) . شركة تكساس إنسترومنتس .
↑ "مخطط توصيل USB" . UsbPinout.net . مؤرشف من الأصل بتاريخ 17-06-2014.
↑ "شرح ألوان منافذ USB" . corsair.com . 2025-02-04 . تم الاطلاع عليه بتاريخ 2025-11-26 .
1 2 3 4 5 6 7 8 9 "مواصفات كابلات وموصلات USB الصغيرة للناقل التسلسلي العالمي" . منتدى مطوري USB . 1.01. 2007-04-04. مؤرشف من الأصل في 2023-10-06 . تم الاطلاع عليه في 2025-02-27 .
↑ "أنواع كابلات USB: الدليل الشامل" . CDW.com . تم الاطلاع عليه بتاريخ 20 مارس 2025 .
↑ "كل ما يجب أن تعرفه عن أنواع USB | أسئلة وأجوبة شائعة حول USB" . شركة CMD المحدودة . تم الاطلاع عليه بتاريخ 20 مارس 2025 .
↑ كوينيل، ريتشارد أ. (24 أكتوبر 1996). "USB: حزمة أنيقة مع بعض النواقص" . مجلة EDN . ريد. مؤرشف من الأصل في 23 مايو 2013. تم الاطلاع عليه في 18 فبراير 2013 .
↑ "ما الفرق بين قابس/موصل USB من النوع A و USB من النوع B؟" . مؤرشف من الأصل بتاريخ 2017-02-07.
↑ «يجب أن تستخدم منتجات OTG الاستهلاكية مقبس Micro-AB» . منتدى مطوري USB. مارس 2007. مؤرشف من الأصل بتاريخ 27 يناير 2025. تم الاطلاع عليه بتاريخ 26 فبراير 2025 .
↑ "زيادة مقاومة دبوس التعريف في موصلات Mini B وMicro B إلى 1 ميجا أوم" . تحديثات توافق USB IF. ديسمبر 2009. مؤرشف من الأصل في 20 يوليو 2011. تم الاطلاع عليه في 1 مارس 2010 .
↑ "الموصلات الصغيرة أصبحت قديمة" . منتدى مطوري USB. مارس 2021. مؤرشف من الأصل بتاريخ 12 فبراير 2025. تم الاطلاع عليه بتاريخ 26 فبراير 2025 .
1 2 وثيقة فئة كابلات وموصلات ناقل USB التسلسلي العالمي (PDF) ، الإصدار 2.0، منتدى مطوري USB، أغسطس 2007، صفحة 6، مؤرشفة من الأصل (PDF) بتاريخ 27-04-2015 ، تم استرجاعها بتاريخ 17-08-2014
↑ «الهواتف المحمولة ستعتمد موصل USB جديدًا أصغر حجمًا» (ملف PDF) (بيان صحفي). منتدى مطوري USB. 4 يناير 2007. مؤرشف (ملف PDF) من الأصل بتاريخ 8 يناير 2007. تم الاطلاع عليه بتاريخ 8 يناير 2007 .
↑ "مخطط توصيل كابل الهاتف المحمول/الهاتف الذكي من نوع Micro-USB" . pinoutguide.com . 16-11-2012. مؤرشف من الأصل بتاريخ 27-05-2024 . تم الاطلاع عليه بتاريخ 29-05-2024 .
1 2 "مواصفات كابلات وموصلات USB الصغيرة للناقل التسلسلي العالمي وفقًا لمواصفات USB 2.0، الإصدار 1.01" . منتدى مطوري USB. 7 أبريل 2007. مؤرشف من النسخة الأصلية (ZIP) بتاريخ 7 فبراير 2012. تاريخ الاسترجاع: 18 نوفمبر 2010. القسم 1.3: تم أيضًا مراعاة المتطلبات الإضافية لموصل أكثر متانة يتحمل أكثر من 10000 دورة، مع الحفاظ على استيفائه لمواصفات USB 2.0 للأداء الميكانيكي والكهربائي. لم يكن من الممكن تعديل موصل Mini-USB مع الحفاظ على توافقه مع الإصدارات السابقة للموصل الحالي كما هو محدد في مواصفات USB OTG.
↑ بيتر. "ذكريات الماضي: منفذ micro-USB يُرتب كابلات الشحن ونقل البيانات" . GSMArena.com . تاريخ الاسترجاع: 20 مارس 2025 .
↑ "الاتصال المحلي لمنصة OMTP: اتصال البيانات" . منصة المحطات الطرفية المتنقلة المفتوحة . 17-09-2007. مؤرشف من الأصل في 15-10-2008 . تم الاطلاع عليه في 11-02-2009 .
↑ «اعتماد معيار عالمي لشاحن الهاتف - حلٌّ يناسب الجميع سيقلل بشكل كبير من النفايات وانبعاثات غازات الاحتباس الحراري» . الاتحاد الدولي للاتصالات (بيان صحفي). بريس إنفو. ٢٢ أكتوبر ٢٠٠٩. مؤرشف من الأصل في ٥ نوفمبر ٢٠٠٩. تم الاطلاع عليه في ٤ نوفمبر ٢٠٠٩ .
↑ «المفوضية الأوروبية ترحب بمعايير الاتحاد الأوروبي الجديدة لشواحن الهواتف المحمولة الشائعة» . بيانات صحفية . يوروبا. 29 ديسمبر 2010. مؤرشف من الأصل في 19 مارس 2011. تم الاطلاع عليه في 22 مايو 2011 .
↑ معايير الاتحاد الأوروبي الجديدة لشواحن الهواتف المحمولة الشائعة (بيان صحفي)، يوروبا، مؤرشف من الأصل بتاريخ 2011-01-03
↑ وقّعت أكبر عشر شركات للهواتف المحمولة التالية مذكرة التفاهم: آبل، إل جي، موتورولا، إن إي سي، نوكيا، كوالكوم، ريسيرش إن موشن، سامسونج، سوني إريكسون، تكساس إنسترومنتس (بيان صحفي)، يوروبا. (مؤرشف من الأصل بتاريخ 4 يوليو/تموز 2009).
↑ "محول مايكرو يو إس بي رائع يا أبل، الآن بيعوه في كل مكان" . جيجا أوم . 2011-10-05. مؤرشف من الأصل في 2012-08-26.
↑ "محول Apple من Lightning إلى Micro-USB متوفر الآن في الولايات المتحدة، وليس في أوروبا فقط" ، Engadget ، 3 نوفمبر 2012، مؤرشف من الأصل في 26 يونيو 2017
↑ «أبل ستُكمل انتقالها إلى منفذ USB-C لسماعات AirPods وغيرها من الملحقات بحلول عام 2025» . 17 سبتمبر 2023. مؤرشف من الأصل بتاريخ 9 يناير 2025. تم الاطلاع عليه بتاريخ 21 سبتمبر 2023 .
1 2 هاوس، بريت (12 أغسطس 2014). "المواصفات النهائية لموصل USB من النوع C" . مؤرشف من الأصل بتاريخ 28 ديسمبر 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .
↑ هروشكا، جويل (13 مارس 2015). "USB-C مقابل USB 3.1: ما الفرق؟" . إكستريم تك . مؤرشف من الأصل في 11 أبريل 2015. تم الاطلاع عليه في 9 أبريل 2015 .
↑ نجو، دونغ (22 أغسطس 2014). "منفذ USB من النوع C: كابل واحد لتوصيلها جميعًا" . c.net . مؤرشف من الأصل بتاريخ 7 مارس 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .
↑ "مقدمة فنية لموصل USB Type-C الجديد" . مؤرشف من الأصل بتاريخ 29-12-2014 . تم الاطلاع عليه بتاريخ 29-12-2014 .
↑ سميث، رايان (22 سبتمبر 2014). "الإعلان عن وضع DisplayPort البديل لمنفذ USB Type-C - الفيديو والطاقة والبيانات عبر Type-C" . AnandTech . مؤرشف من الأصل بتاريخ 18 ديسمبر 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .
↑ مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.1 (3 أبريل 2015)، القسم 2.2، الصفحة 20
1 2 3 4 5 6 7 8 9 10 11 "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.4. أكتوبر 2024. مؤرشف من الأصل بتاريخ 21 ديسمبر 2024. تم الاطلاع عليه بتاريخ 28 فبراير 2025 .
1 2 3 مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C، الإصدار 2.2 . منتدى مطوري USB (تقرير فني). مجموعة مُروّجي USB 3.0. أكتوبر 2022. تاريخ الاسترجاع: 12 أبريل 2023 .
↑ "ملحق On-The-Go and Embedded Host لمواصفات USB الإصدار 3.0" (ملف PDF) . USB.org . الإصدار 1.1. 10-05-2012.
↑ "مواصفات ناقل التسلسل العالمي" . منتدى مطوري USB . 2.0. 27-04-2000. مؤرشف من الأصل في 06-10-2023 . تم الاطلاع عليه في 23-03-2025 .
وثيقة توافق موصلات وكابلات USB القديمة مع معيار USB 3.1 (ملف PDF) . منتدى مطوري USB . 1.1. 2018-04-03. مؤرشفة (ملف PDF) من الأصل بتاريخ 2024-11-27 . تم الاطلاع عليها بتاريخ 2025-02-27 .
1 2 3 "وثيقة امتثال موصلات وكابلات ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.1ب. يونيو 2021. تم الاطلاع عليه بتاريخ 27 فبراير 2025 .
↑ "فهم موصلات ومنافذ USB على اللوحة الأم | نيونكس" . newnex.com .
↑ "FRONTX - دليل توصيل منافذ USB على اللوحة الأم - موصل USB (ترتيب المنافذ)" . www.frontx.com .
↑ "مواصفات الموصل الداخلي والكابل USB 3.0" (ملف PDF) .
1 2 3 4 "موصل وكابل USB 3.1 الداخلي للوحة الأمامية، الإصدار 1.1" (PDF) . 2017.
↑ "تصميم النظام والكهرباء لكابل USB4" (ملف PDF) .
↑ "مقالة تقنية حول SSZT427 | TI.com" . www.ti.com .
↑ "الكابلات الخاصة مقابل كابلات USB القياسية" . anythingbutipod.com . 30 أبريل 2008. مؤرشف من الأصل في 13 نوفمبر 2013. تم الاطلاع عليه في 29 أكتوبر 2013 .
↑ فريدمان، ليكس (25 فبراير 2013). "مراجعة: غطاء لوحة المفاتيح المصغرة فائق النحافة من لوجيتك يقدم تنازلات خاطئة" . macworld.com . مؤرشف من الأصل في 3 نوفمبر 2013. تم الاطلاع عليه في 29 أكتوبر 2013 .
↑ "ما الفرق بين كابلات USB 3.0؟" . هانتات. ١٨ مايو ٢٠٠٩. مؤرشف من الأصل في ١١ ديسمبر ٢٠١١. تم الاطلاع عليه في ١٢ ديسمبر ٢٠١١ .
↑ "قيود طول كابل USB" (ملف PDF) . cablesplususa.com . 2010-11-03. مؤرشف من النسخة الأصلية (PDF) بتاريخ 2014-10-11 . تم الاطلاع عليه بتاريخ 2014-02-02 .
↑ "ما هو أقصى طول لكابل USB؟" . Techwalla.com . مؤرشف من الأصل بتاريخ 1 ديسمبر 2017. تم الاطلاع عليه بتاريخ 18 نوفمبر 2017 .
١ ٢ "أسئلة شائعة حول USB: الكابلات وحلول النقل لمسافات طويلة" . USB.org . مؤرشف من الأصل بتاريخ ١٥ يناير ٢٠١٤. تم الاطلاع عليه بتاريخ ٢٢ مايو ٢٠٢٣ .
↑ أكسلسون، جان. "أسئلة وأجوبة لمطوري USB 3.0" . مؤرشف من الأصل بتاريخ 20 ديسمبر 2016. تم الاطلاع عليه بتاريخ 20 أكتوبر 2016 .
↑ "مراجعة USB Type-C 1.0" (ملف PDF) . مجموعة مُروّجي USB 3.0 . 1 مارس 2021. مؤرشف (ملف PDF) من الأصل بتاريخ 3 نوفمبر 2021. تم الاطلاع عليه بتاريخ 3 نوفمبر 2021 .
↑ "الحد الأقصى لجهد ناقل البيانات (VBUS) في USB 2.0 عبر بروتوكول ECN" . USB-IF . 2021-11-03. مؤرشف من الأصل بتاريخ 2021-11-03 . تم الاطلاع عليه بتاريخ 2021-11-03 .
↑ "مواصفات شحن البطارية الإصدار 1.2 واتفاقية المستخدمين" (ملف PDF مضغوط) . USB.org . 15-03-2015. الجدول 5-1: الفولتية. مؤرشف (ملف PDF مضغوط) من النسخة الأصلية بتاريخ 03-11-2021 . تم الاطلاع عليه بتاريخ 03-11-2021 .
1 2 3 "مواصفات توصيل الطاقة عبر منفذ USB 2.0 و3" (ملف PDF مضغوط) . USB.org . 26-10-2021. مؤرشف (ملف PDF مضغوط) من النسخة الأصلية بتاريخ 03-11-2021 . تم الاطلاع عليه بتاريخ 03-11-2021 .
↑ "USB.org" . USB.org . مؤرشف من الأصل بتاريخ 19-06-2012 . تم الاطلاع عليه بتاريخ 22-06-2010 .
↑ "مواصفات ناقل التسلسل العالمي 1.1" (ملف PDF) . cs.ucr.edu . 23-09-1998. الصفحات 150، 158. مؤرشف (ملف PDF) من الأصل بتاريخ 02-01-2015 . تم الاطلاع عليه بتاريخ 24-11-2014 .
↑ "مواصفات ناقل التسلسل العالمي 2.0، القسم 7.2.1.3 وظائف منخفضة الطاقة تعمل عبر الناقل" (ملف مضغوط) . usb.org . 27-04-2000. مؤرشف من الأصل في 10-09-2013 . تم الاطلاع عليه في 11-01-2014 .
↑ "مواصفات ناقل التسلسل العالمي 2.0، القسم 7.2.1.4 وظائف عالية الطاقة تعمل عبر الناقل" (ملف مضغوط) . usb.org . 27-04-2000. مؤرشف من الأصل في 10-09-2013 . تم الاطلاع عليه في 11-01-2014 .
↑ "ملخص: محركات أقراص صلبة بحجم 2.5 بوصة بسعات تخزين 500 جيجابايت، و640 جيجابايت، و750 جيجابايت (صفحة 17)" . xbitlabs.com . 16-06-2010. مؤرشف من الأصل بتاريخ 28-06-2010 . تم الاطلاع عليه بتاريخ 09-07-2010 .
↑ «لديّ القرص الصلب موصول ، لكنني لا أجده في "جهاز الكمبيوتر"، لماذا؟» hitachigst.com . ١٦ مايو ٢٠٠١. مؤرشف من الأصل في ١٥ فبراير ٢٠١١. تم الاطلاع عليه في ٣٠ مارس ٢٠١٢ .
↑ "تحديثات الامتثال لمعايير USB-IF" . Compliance.usb.org . 2011-09-01. مؤرشف من الأصل بتاريخ 2014-02-03 . تم الاطلاع عليه بتاريخ 2014-01-22 .
↑ "اعتبارات حماية دوائر USB 2.0 و USB 3.0 لمحركات الأقراص الصلبة" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 16-04-2013.
1 2 3 4 "مواصفات شحن البطارية، الإصدار 1.2" . منتدى مطوري USB. 15 مارس 2012. مؤرشف من الأصل بتاريخ 10 مارس 2021. تم الاطلاع عليه بتاريخ 13 أغسطس 2021 .
↑ "مواصفات شحن البطارية، الإصدار 1.1" . منتدى مطوري USB. 15 أبريل 2009. مؤرشف من الأصل بتاريخ 29 مارس 2014. تم الاطلاع عليه بتاريخ 23 سبتمبر 2009 .
↑ "مواصفات شحن البطارية الإصدار 1.2 واتفاقية المستخدمين" (ملف مضغوط) . منتدى مطوري USB. 15 مارس 2012. مؤرشف من الأصل بتاريخ 6 أكتوبر 2014. تم الاطلاع عليه بتاريخ 13 مايو 2021 .
1 2 "مينتي بوست - أسرار شحن أجهزة أبل" . ليدي آدا . 17 مايو 2011. مؤرشف من الأصل في 28 مارس 2012.
↑ "تعديل شاحن USB رخيص لتشغيل جهاز iPod أو iPhone" . 2011-10-05. مؤرشف من الأصل في 2011-10-07.
↑ "حول محولات طاقة USB من Apple - دعم Apple (أستراليا)" . دعم Apple . تم الاطلاع عليه بتاريخ 21-03-2025 .
↑ "كيف يتم توصيل خطي D+ و D- في شاحن Apple USB بقوة 12 واط؟" . موقع تبادل المعلومات في الهندسة الكهربائية .
١ ٢ ٣ "مقدمة عن تقنية توصيل الطاقة عبر منفذ USB" (ملف PDF) . ١٦ يوليو ٢٠١٢. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ ٢٣ يناير ٢٠١٣. تم الاطلاع عليه بتاريخ ٦ يناير ٢٠١٣ .
1 2 "10 قواعد للطاقة" ، مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 2.0، الإصدار 1.2 ، منتدى مطوري USB، 25-03-2016 ، تاريخ الاطلاع 09-04-2016 {{citation}}: CS1 maint: deprecated archiveal service ( link )
1 2 "10 قواعد للطاقة" ، مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 3.0، الإصدار 1.1 ، منتدى مطوري USB ، تم الاطلاع عليه بتاريخ 2017-09-05 {{citation}}: CS1 maint: deprecated archiveal service ( link )
1 2 3 "10 قواعد للطاقة" ، مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 3.1، الإصدار 1.0 ، منتدى مطوري USB ، تم الاطلاع عليه بتاريخ 2017-09-05
↑ بورغيس، ريك (22-04-2013). "تحديث USB 3.0 فائق السرعة يُلغي الحاجة إلى الشواحن" . TechSpot.
↑ «مجموعة مُروّجي USB 3.0 تُعلن عن توفّر مواصفات توصيل الطاقة عبر USB» (ملف PDF) . ١٨ يوليو ٢٠١٢. أُرشف (ملف PDF) من النسخة الأصلية في ٢٠ يناير ٢٠١٣. تاريخ الاطلاع: ١٦ يناير ٢٠١٣ .
↑ "انتقام إديسون" . مجلة الإيكونوميست . ١٩ أكتوبر ٢٠١٣. مؤرشف من الأصل في ٢٢ أكتوبر ٢٠١٣. تم الاطلاع عليه في ٢٣ أكتوبر ٢٠١٣ .
↑ "شاحن USB (توصيل الطاقة عبر USB) | USB-IF" . www.usb.org .
↑ " مواصفات USB 3.1" . مؤرشفة من الأصل بتاريخ 19-06-2012 . تم الاطلاع عليها بتاريخ 11-11-2014 .
↑ "المواصفات النهائية لتقنية توصيل الطاقة عبر منفذ USB الإصدار 2.0 - منفذ USB يكتسب أوضاعًا بديلة" . AnandTech.com . مؤرشف من الأصل بتاريخ 18-09-2014.
↑ "مراجعات الصناعة لمواصفات USB المستقبلية" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 29 يوليو 2014. تم الاطلاع عليه بتاريخ 10 أغسطس 2014 .
↑ "أ. ملفات تعريف الطاقة" . مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 2.0، الإصدار 1.2 (تقرير فني). منتدى مطوري USB. 25-03-2016. مؤرشف من الأصل في 12-04-2016 . تم الاطلاع عليه في 09-04-2016 .
↑ "تقنية توصيل الطاقة عبر منفذ USB" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2016-12-20.
↑ واترز، ديريك (14 يوليو 2016). "تقنية توصيل الطاقة عبر منفذ USB 2.0 مقابل 3.0" . E2E.TI.com . مؤرشف من الأصل بتاريخ 30 يوليو 2017. تم الاطلاع عليه بتاريخ 30 يوليو 2017 .
↑ "مؤسسة USB-IF تُطلق تقنية الشحن السريع لتوسيع نطاق مبادرتها الخاصة بشواحن USB المعتمدة" (بيان صحفي). 9 يناير 2018. تاريخ الاطلاع: 10 يناير 2018 .
↑ تقنية USB-PD تعزز قدرة توصيل الطاقة عبر منفذ USB-C إلى 240 واط عند 48 فولت . نيك فلاهيرتي، EENews. 28 مايو 2021
↑ تقنية توصيل الطاقة عبر منفذ USB-C تصل إلى 240 واط مع نطاق طاقة موسع . غانيش تي إس، أناندتك. 28 مايو 2021
↑ "تفكيك شاحن أبل الجديد كليًا بقوة 140 واط بمنفذ USB-C بتقنية GaN" . 30 أكتوبر 2021. تاريخ الاسترجاع: 15 نوفمبر 2021 .
1 2 "Framework Laptop 16 Deep Dive - محول طاقة 180 واط" . Framework . تم الاسترجاع في 28-02-2024 .
↑ مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي ، الإصدار 3.2، الإصدار 1.0 ، منتدى مطوري USB ، تم الاطلاع عليه بتاريخ 13 فبراير 2023
↑ "ما هي سرعة شحن الهاتف المزود بخاصية الشحن السريع إذا كان بإمكانه الشحن بسرعة فائقة؟" . سي نت . تم الاطلاع عليه بتاريخ 4 ديسمبر 2016 .
↑ "كوالكوم تعلن عن تقنية الشحن السريع 4: تدعم تقنية توصيل الطاقة عبر منفذ USB Type-C" . موقع AnandTech . مؤرشف من الأصل بتاريخ 17 نوفمبر 2016. تم الاطلاع عليه بتاريخ 13 ديسمبر 2016 .
↑ "تفكيك شاحن Anker 140W PD3.1 USB-C GaN (شاحن 717)" . 2022-10-26.
↑ محولات طاقة 140 واط بتقنية PD 3.1، مستقبل تقنية توصيل الطاقة عبر منفذ USB-C ، 2023-01-02 ، تم الاطلاع عليه بتاريخ 2024-03-08
↑ "ThinkPad Ultra Dock" . lenovo.com . مؤرشف من الأصل بتاريخ 17-09-2016 . تم الاطلاع عليه بتاريخ 16-09-2016 .
↑ "دليل مستخدم توشيبا NB200" (ملف PDF) . المملكة المتحدة. 1 مارس 2009. مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 19 فبراير 2014. تم الاطلاع عليه بتاريخ 26 يناير 2014 .
↑ "ميزة مشاركة الطاقة عبر منفذ USB" . dell.com . 15-09-2019 . تم الاطلاع عليه بتاريخ 15-06-2020 .
↑ "ميزة مشاركة الطاقة عبر منفذ USB" . dell.com . 2013-06-05. مؤرشف من الأصل بتاريخ 2013-11-08 . تم الاطلاع عليه بتاريخ 2013-12-04 .
↑ "منافذ الشحن والسكون USB" . toshiba.com . مؤرشف من الأصل بتاريخ 14-12-2014 . تم الاطلاع عليه بتاريخ 21-12-2014 .
↑ "مدير شحن USB" . packardbell.com . مؤرشف من الأصل بتاريخ 20 نوفمبر 2018. تم الاطلاع عليه بتاريخ 25 أبريل 2014 .
↑ "كيفية ضبط النظام لشحن الأجهزة عبر منفذ USB عند إيقاف تشغيله - أجهزة كمبيوتر محمولة من نوع idea/Lenovo - هولندا" . support.lenovo.com . تم الاطلاع عليه بتاريخ 7 أبريل 2020 .
↑ كاي يان (31 مايو 2007). "الصين ستفرض استخدام شواحن الهواتف المحمولة على نطاق واسع" . إي إي تايمز . مؤرشف من الأصل في 29 سبتمبر 2007. تم الاطلاع عليه في 25 أغسطس 2007 .
↑ المعيار الفني الصيني: "YD/T 1591-2006، المتطلبات الفنية وطريقة اختبار الشاحن والواجهة لمعدات طرفية للاتصالات المتنقلة" (ملف PDF) . ديان يوان (باللغة الصينية). مؤرشف من الأصل (ملف PDF) بتاريخ 15 مايو 2011.
↑ لام، كريستال؛ ليو، هاري (22 أكتوبر 2007). "كيفية التوافق مع معايير واجهة الهاتف المحمول الجديدة في الصين" . تصميم الشبكات اللاسلكية. مؤرشف من الأصل في 14 مايو 2014. تم الاطلاع عليه في 22 يونيو 2010 .
↑ "يبدو أن المزايا تفوق العيوب في معيار شاحن الهاتف الجديد" . News.com . 2007-09-20 . تم الاطلاع عليه بتاريخ 2007-11-26 .
↑ «اتفاقية واسعة النطاق بين المصنّعين تُعطي الضوء الأخضر لكابل الهاتف العالمي» (بيان صحفي). OTMP. ١٧ سبتمبر ٢٠٠٧. مؤرشف من الأصل بتاريخ ٢٩ يونيو ٢٠٠٩. تم الاطلاع عليه بتاريخ ٢٦ نوفمبر ٢٠٠٧ .
↑ «اتفاقية بشأن الشاحن القياسي للهواتف المحمولة» (بيان صحفي). جي إس إم وورلد. مؤرشف من الأصل بتاريخ 17 فبراير 2009.
↑ "الشحن المشترك واتصال البيانات المحلي" . منصة الأجهزة المحمولة المفتوحة . 11 فبراير 2009. مؤرشف من الأصل في 29 مارس 2009. تم الاطلاع عليه في 11 فبراير 2009 .
↑ "حلول الشحن الشاملة ~ عالم GSM" . عالم GSM. مؤرشف من الأصل بتاريخ 26-06-2010 . تم الاطلاع عليه بتاريخ 22-06-2010 .
↑ "مواجهة تحدي معيار الشحن العالمي في الهواتف المحمولة" . بلانيت أنالوج . تم الاطلاع عليه بتاريخ 22-06-2010 .{{cite web}}: CS1 maint: deprecated archiveal service ( link )
↑ «رابطة الاتصالات اللاسلكية تعلن عن حل شاحن عالمي واحد احتفالاً بيوم الأرض» (بيان صحفي). CTIA. 22 أبريل 2009. مؤرشف من الأصل بتاريخ 14 ديسمبر 2010. تم الاطلاع عليه بتاريخ 22 يونيو 2010 .
↑ «اعتماد معيار شاحن الهاتف العالمي» (بيان صحفي). الاتحاد الدولي للاتصالات. ٢٢ أكتوبر ٢٠٠٩. مؤرشف من الأصل بتاريخ ٢٧ مارس ٢٠١٠. تم الاطلاع عليه بتاريخ ٢٢ مايو ٢٠٢٣ .
↑ "الشواحن" . الاتحاد الأوروبي: المفوضية الأوروبية. 29-06-2009. مؤرشف من الأصل في 23-10-2009 . تم الاطلاع عليه في 22-06-2010 .
↑ «أوروبا تحصل على شاحن جوال عالمي في عام 2010» . مجلة وايرد . 13 يونيو 2009. مؤرشف من الأصل في 18 أغسطس 2010. تم الاطلاع عليه في 22 يونيو 2010 .
↑ "شاحن هاتف محمول بمقاس واحد يناسب الجميع: اللجنة الكهروتقنية الدولية تنشر أول معيار عالمي ذي صلة" . اللجنة الكهروتقنية الدولية. 1 فبراير 2011. مؤرشف من الأصل في 3 يناير 2012. تم الاطلاع عليه في 20 فبراير 2012 .
↑ "شاحن مشترك: أعضاء البرلمان الأوروبي يوافقون على اقتراح للحد من النفايات الإلكترونية" . البرلمان الأوروبي . 2022-04-20. مؤرشف من الأصل في 22-04-2022 . تم الاطلاع عليه في 20-04-2022 .
1 2 كومار، أجاي؛ وينكلمان، ستيفن؛ ليكلير، ديف (27 يوليو 2022). "ما هو الشحن السريع؟" . مجلة PCMag . تم الاسترجاع في 21 مايو 2023 .
↑ هيل، سيمون؛ ريفيلا، أندريه؛ تشاندلر، سيمون (2021-07-01). "كيف يعمل الشحن السريع؟ إليك مقارنة بين جميع المعايير" . ديجيتال تريندز . تم الاسترجاع في 2022-08-20 .
↑ "الجزء الثاني - الكهرباء" . شركة MQP للإلكترونيات. مؤرشف من الأصل بتاريخ 24-12-2014 . تم الاطلاع عليه بتاريخ 29-12-2014 .
↑ "معلومات هامة حول محولات الطاقة لأجهزة iPhone و iPad | تحليل" . موقع The Mac Observer. 30 سبتمبر 2011. مؤرشف من الأصل بتاريخ 10 ديسمبر 2011. تم الاطلاع عليه بتاريخ 12 ديسمبر 2011 .

[Pin_assignments-16] 1 2 في بعض المصادريتم تبديل D+ و D− بشكل خاطئ.

[USB42-47] 1 2 USB4 2.0: سرعة تصل إلى 80 جيجابت/ثانية في كل اتجاه، أو 120 جيجابت/ثانية في أي من الاتجاهين و40 جيجابت/ثانية في الاتجاه الآخر

[USB3-48] 1 2 USB 3.x : 20 أو 10 أو 5 جيجابت/ثانية، وUSB 2.0: 480 أو 12 أو 1.2 ميجابت/ثانية

[OtherP-49] 1 2 وهو معيار قياسي أيضًا لتقنية Thunderbolt 3 والإصدارات الأحدث. كما يدعم وضع DisplayPort البديل .

[Speed31-50] 1 2 USB 3.x ( مسار واحد فقط): 10 أو 5 جيجابت/ثانية، وUSB 2.0: 480 أو 12 أو 1.2 ميجابت/ثانية

[Lim2-51] ١ ٢ ٣ ٤ ٥ ٦ ٧ ٨ ٩ ١٠ ١١ ١٢ متوافق، يقتصر على إمكانيات USB 2.0

[USB2-52] 1 2 3 USB 2.0: 480 أو 12 أو 1.2 ميجابت/ثانية

[NoMicroA-53] 1 2 3 4 5 لا يوجد وعاء خاص بـ Micro-A.

[ABrec-54] 1 2 3 4 5 6 7 يقبل الجهاز المزود بمقبس من النوع AB كلاً من المقابس من النوع A والنوع B، وتعمل الأجهزة الموصولة إما كمضيف أو كجهاز طرفي، وفقًا لذلك: عند توصيل قابس النوع A للكابل، يعمل الجهاز المزود بمقبس من النوع AB كمضيف؛ وعند توصيل طرف قابس النوع B، فإنه يعمل كجهاز طرفي.

[depc-55] 1 2 3 4 5 6 7 8 مهمل

[A–A_exception-56] 1 2 تحتوي جميع كابلات USB القديمة على طرف A وطرف B ، باستثناء نوع واحد خاص من كابلات Type-A-Type-A مخصص لتصحيح أخطاء نظام التشغيل وتطبيقات الاتصال بين الأجهزة المضيفة الأخرى: يحتوي هذا الكابل على قابس USB 3.0 Standard-A في كل طرف، ولكن بدون توصيلات للطاقة (VBUS₎ أو لقناة البيانات القديمة لـ USB 2 وUSB 1 (D-، D+).^{[ 8 ]}^{[ 48 ]} هذا الاستثناء، على الرغم من كونه آمنًا، ليس له استخدام شائع. كما توجد أيضًا تجميعات A-to-A صالحة ، يشار إليها بشكل عام باسم كابلات (مثل كابل Easy Transfer )، وهي في الواقع ليست مجرد كابلات بل أجهزة طرفية نشطة: من حيث USB، هذا المنتج عبارة عن جهازين طرفيين، يرى كل منهما أحد الأجهزة المضيفة المتصلة بـ "الكابل".

[defective_devices-58] ١ ٢ بعض الأجهزة، مثل بعض الهواتف الذكية، مصممة بشكل معيب بحيث يمكنها العمل كمضيفات USB، وليس فقط كأجهزة طرفية، إلا أنها تحتوي، بشكل خاطئ، على منافذ Micro-B أو Mini-B بدلاً من منافذ AB. توجد كابلات غير قياسية لتوصيل الأجهزة الطرفية بهذه الأجهزة المعيبة: يحتوي هذا الكابل على قابس Type-B صحيح في أحد طرفيه، وقابس آخر يحمل علامة Type-A كهربائياً ولكنه في الواقع Type-B ميكانيكياً، مما يسمح بإدخاله ويجعل الجهاز المعيب يعمل كمضيف . عند توصيله بجهاز سليم مزود بمنفذ Type-B صحيح ، يكون التلف غير مرجح لأن جميع منافذ Type-B غير مزودة بالطاقة افتراضياً، ولكن لا يحدث أي اتصال.^{[ ٤٦ ]}

[AB_problem-59] قد يُسبب استخدام كابل مزود بمقبس من النوع C ومقبس آخر من النوع AB (مثل Micro أو Mini) بعض الارتباك، حيث قد يكون اتجاه الكابل غير واضح، وهذا الاتجاه هو ما يُحدد ما إذا كان الجهاز المتصل به يعمل كجهاز مضيف أو جهاز طرفي . لتجنب هذه المشكلة، يكون موصل النوع C هو الطرف A دائمًا في هذه الكابلات، بينما يكون الطرف الآخر من النوع Micro-B أو Mini-B. يُمنع استخدام كابلات من النوع C إلى Micro-A أو من النوع C إلى Mini-A.

[Prohibited-60] ١ ٢ ٣ ٤ ٥ ٦ لا تسمح معايير USB باستخدام كابلات تحتوي على جميع تركيبات المقابس من النوع A والنوع B، ولا يمكن اعتماد الكابلات غير القياسية أو وضع شعارات USB عليها. ومع ذلك، توجد كابلات تحتوي على تركيبات غير قياسية من المقابس. بشرط أن يكون أحد طرفي الكابل من النوع A والآخر من النوع B (أي أن يكون أحد المقابس من النوع A أو النوع C والآخر من النوع B أو النوع C)، يمكن للكابل أن يعمل.

[Micro-A_plug_to_Standard-A_receptacle-62] 1 2 لا يوجد كابل قياسي لتوصيل جهاز طرفي بمنفذ Standard-B أو Mini-B مباشرةً بجهاز On-The-Go. بدلاً من ذلك، يُستخدم كابل بمقبس Standard-A، ويتم توصيل هذا المقبس بمحول (مسموح به تحديدًا) يتصل بدوره بمقبس Micro-AB في جهاز On-The-Go.

[low-power_USB_2-82] الأجهزة منخفضة الطاقة هي تلك التي تستهلك أقل من وحدة حمل واحدة. وحدة الحمل الواحدة تساوي 100 مللي أمبير لمنفذ USB 2.0

[High-power_USB_2-83] الأجهزة عالية الطاقة في منفذ USB 2.0 هي تلك التي تستهلك أكثر من وحدة واحدة (بحد أقصى 5 وحدات). وحدة واحدة تساوي 100 مللي أمبير.

[84] حتى 5 أحمال وحدة؛ مع الأجهزة غير فائقة السرعة، يكون حمل الوحدة الواحدة 100 مللي أمبير.

[85] حتى 6 أحمال وحدة؛ مع أجهزة SuperSpeed، يكون حمل الوحدة الواحدة 150 مللي أمبير.

[Vml-86] حتى 6 أحمال وحدة؛ مع الأجهزة متعددة المسارات، يكون حمل الوحدة الواحدة 250 مللي أمبير.

[req_5A_cable-87] 1 2 3 4 >3 A (>60 W) يتطلب التشغيل كابلًا مُعَلَّمًا إلكترونيًا ومصنفًا عند 5 أمبير.

[req_EPR_cable-88] 1 2 3 >20 فولت (>100 واط) يتطلب التشغيل كابل نطاق الطاقة الممتد (EPR) الذي يحمل علامة إلكترونية.

[default-profile-105] ملف تعريف بدء التشغيل الافتراضي

[60W-106] يتطلب المعيار الحالي وضع ملصق 60 واط على كلا جسمي القابس، ولا يتطلب ذلك على الكابلات القديمة

[emarked-cable-110] 1 2 مُعَلَّم إلكترونيًا

[EPR-111] 1 2 3 نطاق طاقة موسع بتقنية USB PD

[240W-112] يلزم وضع ملصق 240 واط على كلا جسمي القابس

[USB_2.0_6.4.4-1] 1 2 3 مواصفات ناقل التسلسل العالمي (تقرير فني) (الإصدار 2.0 ). USB-IF. 27-04-2000. 6.4.4 تجميعات الكابلات المحظورة.

[Enos_Gosselin_2022-2] إينوس، نيت وجوسلين، برايان (مارس 2022). مقدمة عن تطبيقات ومتطلبات USB Type-C وUSB Power Delivery (تقرير فني). تكساس إنسترومنتس. SLYY109B . تاريخ الاسترجاع: 4 يونيو 2026. يرسل المنفذ المواجه للأسفل (DFP) البيانات إلى أسفل الجهاز؛ وهو عادةً المنفذ الموجود على المضيف أو الموزع الذي تتصل به الأجهزة. [...] يستقبل المنفذ المواجه للأعلى (UFP)، الذي يتصل بالمضيف أو DFP الخاص بالموزع، البيانات على الجهاز أو الموزع.{{cite tech report}}: صيانة CS1: أسماء متعددة: قائمة المؤلفين ( رابط )

[USBSpec20_Power-3] منتدى مطوري USB (2000). "الفصل 7: الكهرباء؛ الفصل 4: نظرة عامة على البنية". مواصفات ناقل USB التسلسلي العالمي (الإصدار 2.0 ) . تم الاطلاع عليه بتاريخ 4 يونيو 2026. يتم توفير الطاقة من الجهاز المضيف أو الموزعات عبر المنافذ المتصلة إلى المنافذ المتصلة. [...] يجب أن تتضمن الموزعات حماية من التيار الزائد لأسباب تتعلق بالسلامة لمنع الأحمال الكهربائية الزائدة.

[microspec-4] 1 2 3 4 "مواصفات كابلات وموصلات USB الصغيرة للناقل التسلسلي العالمي" (ملف PDF) . منتدى مطوري USB. 4 أبريل 2007. مؤرشف (ملف PDF) من الأصل بتاريخ 15 نوفمبر 2015. تم الاطلاع عليه بتاريخ 31 يناير 2015 .

[Deprecation_of_Mini-A_and_Mini-AB-5] 1 2 3 4 5 "إيقاف استخدام موصلات Mini-A و Mini-AB" (ملف PDF) (بيان صحفي). منتدى مطوري USB. 27 مايو 2007. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 22 يونيو 2007. تاريخ الاطلاع: 13 يناير 2009 .

[USB_PD_31_EPR-6] منتدى مطوري USB (2021). "القسم 2: نظرة عامة". مواصفات توصيل الطاقة عبر USB (المراجعة 3.1، الإصدار 1.0 ) . تم الاطلاع عليه بتاريخ 4 يونيو 2026. يحدد نطاق الطاقة الموسع (EPR) إطار عمل يُمكّن من توصيل الطاقة ثنائي الاتجاه بالكامل حتى 240 واط (48 فولت عند 5 أمبير) عبر واجهات USB Type-C المعتمدة.

[USBSpec32_Rebranding-7] منتدى مطوري USB (2017). "الفصل 3: نظرة عامة على بنية USB 3.2". مواصفات ناقل التسلسل العالمي 3.2 . تم الاطلاع عليه بتاريخ 4 يونيو 2026. تُنفذ أنظمة SuperSpeed المحسّنة أوضاع تشغيل أحادية المسار... يُنفذ جزء SuperSpeed USB من النظام وضع التشغيل أحادي المسار من الجيل 1×1، بينما يُنفذ جزء نظام SuperSpeedPlus USB وضع التشغيل من الجيل 2×1.

[3.1_Legacy_Cable_and_Connector_Spec_1.0-8] 1 2 3 4 5 "مواصفات كابل وموصل USB 3.1 القديم" . منتدى مطوري USB . 1.0. 22-09-2017. مؤرشف من الأصل بتاريخ 13-04-2019 . تم الاطلاع عليه بتاريخ 11-06-2025 .

[USB_3.0_Spec-9] 1 2 3 "مواصفات ناقل التسلسل العالمي 3.0" . منتدى مطوري USB . 1.0. 2011-06-06. مؤرشف من الأصل في 2013-12-30 . تم الاطلاع عليه في 2019-04-28 .

[USB_2.0_ECN_1-10] 1 2 3 "إشعار تغيير هندسي لمواصفات USB 2.0 (ECN) رقم 1: موصل Mini-B" (ملف PDF) . 2000-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2015-04-12 . تم الاطلاع عليه بتاريخ 2019-04-28 – عبر USB.org.

[cablestogo-11] "دليل موصل USB" . C2G . مؤرشف من الأصل بتاريخ 21-04-2014 . تم الاطلاع عليه بتاريخ 02-12-2013 .

[usb.org-cabconn-12] 1 2 3 4 5 "وثيقة فئة كابلات وموصلات ناقل USB التسلسلي العالمي - الإصدار 2.0" (ملف PDF) . منتدى مطوري USB. أغسطس 2007. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 11 يونيو 2014.

[13] هاوس، بريت. "المواصفات النهائية لموصل USB من النوع C" . أناند تك . مؤرشف من الأصل بتاريخ 18 مارس 2017. تم الاطلاع عليه بتاريخ 24 أبريل 2017 .

[14] أوجي، أوبي (يناير 2024). "الحماية من التفريغ الكهروستاتيكي والارتفاع المفاجئ للتيار لواجهات USB - مذكرة تطبيقية" (ملف PDF) . شركة تكساس إنسترومنتس .

[15] "مخطط توصيل USB" . UsbPinout.net . مؤرشف من الأصل بتاريخ 17-06-2014.

[17] "شرح ألوان منافذ USB" . corsair.com . 2025-02-04 . تم الاطلاع عليه بتاريخ 2025-11-26 .

[Micro-USB_1.01-18] 1 2 3 4 5 6 7 8 9 "مواصفات كابلات وموصلات USB الصغيرة للناقل التسلسلي العالمي" . منتدى مطوري USB . 1.01. 2007-04-04. مؤرشف من الأصل في 2023-10-06 . تم الاطلاع عليه في 2025-02-27 .

[19] "أنواع كابلات USB: الدليل الشامل" . CDW.com . تم الاطلاع عليه بتاريخ 20 مارس 2025 .

[20] "كل ما يجب أن تعرفه عن أنواع USB | أسئلة وأجوبة شائعة حول USB" . شركة CMD المحدودة . تم الاطلاع عليه بتاريخ 20 مارس 2025 .

[21] كوينيل، ريتشارد أ. (24 أكتوبر 1996). "USB: حزمة أنيقة مع بعض النواقص" . مجلة EDN . ريد. مؤرشف من الأصل في 23 مايو 2013. تم الاطلاع عليه في 18 فبراير 2013 .

[22] "ما الفرق بين قابس/موصل USB من النوع A و USB من النوع B؟" . مؤرشف من الأصل بتاريخ 2017-02-07.

[Products_must_use_the_Micro-AB_receptacle-23] «يجب أن تستخدم منتجات OTG الاستهلاكية مقبس Micro-AB» . منتدى مطوري USB. مارس 2007. مؤرشف من الأصل بتاريخ 27 يناير 2025. تم الاطلاع عليه بتاريخ 26 فبراير 2025 .

[ID_Pin_Resistance_Increased-24] "زيادة مقاومة دبوس التعريف في موصلات Mini B وMicro B إلى 1 ميجا أوم" . تحديثات توافق USB IF. ديسمبر 2009. مؤرشف من الأصل في 20 يوليو 2011. تم الاطلاع عليه في 1 مارس 2010 .

[Mini_Connectors_Antiquated-25] "الموصلات الصغيرة أصبحت قديمة" . منتدى مطوري USB. مارس 2021. مؤرشف من الأصل بتاريخ 12 فبراير 2025. تم الاطلاع عليه بتاريخ 26 فبراير 2025 .

[CabConn20-26] 1 2 وثيقة فئة كابلات وموصلات ناقل USB التسلسلي العالمي (PDF) ، الإصدار 2.0، منتدى مطوري USB، أغسطس 2007، صفحة 6، مؤرشفة من الأصل (PDF) بتاريخ 27-04-2015 ، تم استرجاعها بتاريخ 17-08-2014

[27] «الهواتف المحمولة ستعتمد موصل USB جديدًا أصغر حجمًا» (ملف PDF) (بيان صحفي). منتدى مطوري USB. 4 يناير 2007. مؤرشف (ملف PDF) من الأصل بتاريخ 8 يناير 2007. تم الاطلاع عليه بتاريخ 8 يناير 2007 .

[pinoutguide.com_2012-28] "مخطط توصيل كابل الهاتف المحمول/الهاتف الذكي من نوع Micro-USB" . pinoutguide.com . 16-11-2012. مؤرشف من الأصل بتاريخ 27-05-2024 . تم الاطلاع عليه بتاريخ 29-05-2024 .

[MicroUSB_1.01-29] 1 2 "مواصفات كابلات وموصلات USB الصغيرة للناقل التسلسلي العالمي وفقًا لمواصفات USB 2.0، الإصدار 1.01" . منتدى مطوري USB. 7 أبريل 2007. مؤرشف من النسخة الأصلية (ZIP) بتاريخ 7 فبراير 2012. تاريخ الاسترجاع: 18 نوفمبر 2010. القسم 1.3: تم أيضًا مراعاة المتطلبات الإضافية لموصل أكثر متانة يتحمل أكثر من 10000 دورة، مع الحفاظ على استيفائه لمواصفات USB 2.0 للأداء الميكانيكي والكهربائي. لم يكن من الممكن تعديل موصل Mini-USB مع الحفاظ على توافقه مع الإصدارات السابقة للموصل الحالي كما هو محدد في مواصفات USB OTG.

[30] بيتر. "ذكريات الماضي: منفذ micro-USB يُرتب كابلات الشحن ونقل البيانات" . GSMArena.com . تاريخ الاسترجاع: 20 مارس 2025 .

[31] "الاتصال المحلي لمنصة OMTP: اتصال البيانات" . منصة المحطات الطرفية المتنقلة المفتوحة . 17-09-2007. مؤرشف من الأصل في 15-10-2008 . تم الاطلاع عليه في 11-02-2009 .

[32] «اعتماد معيار عالمي لشاحن الهاتف - حلٌّ يناسب الجميع سيقلل بشكل كبير من النفايات وانبعاثات غازات الاحتباس الحراري» . الاتحاد الدولي للاتصالات (بيان صحفي). بريس إنفو. ٢٢ أكتوبر ٢٠٠٩. مؤرشف من الأصل في ٥ نوفمبر ٢٠٠٩. تم الاطلاع عليه في ٤ نوفمبر ٢٠٠٩ .

[33] «المفوضية الأوروبية ترحب بمعايير الاتحاد الأوروبي الجديدة لشواحن الهواتف المحمولة الشائعة» . بيانات صحفية . يوروبا. 29 ديسمبر 2010. مؤرشف من الأصل في 19 مارس 2011. تم الاطلاع عليه في 22 مايو 2011 .

[34] معايير الاتحاد الأوروبي الجديدة لشواحن الهواتف المحمولة الشائعة (بيان صحفي)، يوروبا، مؤرشف من الأصل بتاريخ 2011-01-03

[35] وقّعت أكبر عشر شركات للهواتف المحمولة التالية مذكرة التفاهم: آبل، إل جي، موتورولا، إن إي سي، نوكيا، كوالكوم، ريسيرش إن موشن، سامسونج، سوني إريكسون، تكساس إنسترومنتس (بيان صحفي)، يوروبا. (مؤرشف من الأصل بتاريخ 4 يوليو/تموز 2009).

[36] "محول مايكرو يو إس بي رائع يا أبل، الآن بيعوه في كل مكان" . جيجا أوم . 2011-10-05. مؤرشف من الأصل في 2012-08-26.

[37] "محول Apple من Lightning إلى Micro-USB متوفر الآن في الولايات المتحدة، وليس في أوروبا فقط" ، Engadget ، 3 نوفمبر 2012، مؤرشف من الأصل في 26 يونيو 2017

[38] «أبل ستُكمل انتقالها إلى منفذ USB-C لسماعات AirPods وغيرها من الملحقات بحلول عام 2025» . 17 سبتمبر 2023. مؤرشف من الأصل بتاريخ 9 يناير 2025. تم الاطلاع عليه بتاريخ 21 سبتمبر 2023 .

[Cfinalized-39] 1 2 هاوس، بريت (12 أغسطس 2014). "المواصفات النهائية لموصل USB من النوع C" . مؤرشف من الأصل بتاريخ 28 ديسمبر 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .

[difference-40] هروشكا، جويل (13 مارس 2015). "USB-C مقابل USB 3.1: ما الفرق؟" . إكستريم تك . مؤرشف من الأصل في 11 أبريل 2015. تم الاطلاع عليه في 9 أبريل 2015 .

[ngo2014-41] نجو، دونغ (22 أغسطس 2014). "منفذ USB من النوع C: كابل واحد لتوصيلها جميعًا" . c.net . مؤرشف من الأصل بتاريخ 7 مارس 2015. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .

[IDF14-TypeC-42] "مقدمة فنية لموصل USB Type-C الجديد" . مؤرشف من الأصل بتاريخ 29-12-2014 . تم الاطلاع عليه بتاريخ 29-12-2014 .

[TypeC-DP1.3-43] سميث، رايان (22 سبتمبر 2014). "الإعلان عن وضع DisplayPort البديل لمنفذ USB Type-C - الفيديو والطاقة والبيانات عبر Type-C" . AnandTech . مؤرشف من الأصل بتاريخ 18 ديسمبر 2014. تم الاطلاع عليه بتاريخ 28 ديسمبر 2014 .

[44] مواصفات كابل وموصل ناقل التسلسل العالمي من النوع C، المراجعة 1.1 (3 أبريل 2015)، القسم 2.2، الصفحة 20

[Type-C_Spec_2.4-45] 1 2 3 4 5 6 7 8 9 10 11 "مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.4. أكتوبر 2024. مؤرشف من الأصل بتاريخ 21 ديسمبر 2024. تم الاطلاع عليه بتاريخ 28 فبراير 2025 .

[USBC22-46] 1 2 3 مواصفات كابل وموصل ناقل USB التسلسلي العالمي من النوع C، الإصدار 2.2 . منتدى مطوري USB (تقرير فني). مجموعة مُروّجي USB 3.0. أكتوبر 2022. تاريخ الاسترجاع: 12 أبريل 2023 .

[57] "ملحق On-The-Go and Embedded Host لمواصفات USB الإصدار 3.0" (ملف PDF) . USB.org . الإصدار 1.1. 10-05-2012.

[USB_Spec_2.0-61] "مواصفات ناقل التسلسل العالمي" . منتدى مطوري USB . 2.0. 27-04-2000. مؤرشف من الأصل في 06-10-2023 . تم الاطلاع عليه في 23-03-2025 .

[3.1_Legacy_Compliance_1.1-63] وثيقة توافق موصلات وكابلات USB القديمة مع معيار USB 3.1 (ملف PDF) . منتدى مطوري USB . 1.1. 2018-04-03. مؤرشفة (ملف PDF) من الأصل بتاريخ 2024-11-27 . تم الاطلاع عليها بتاريخ 2025-02-27 .

[C_Compliance_2.1b-64] 1 2 3 "وثيقة امتثال موصلات وكابلات ناقل USB التسلسلي العالمي من النوع C" . منتدى مطوري USB . 2.1ب. يونيو 2021. تم الاطلاع عليه بتاريخ 27 فبراير 2025 .

[65] "فهم موصلات ومنافذ USB على اللوحة الأم | نيونكس" . newnex.com .

[66] "FRONTX - دليل توصيل منافذ USB على اللوحة الأم - موصل USB (ترتيب المنافذ)" . www.frontx.com .

[67] "مواصفات الموصل الداخلي والكابل USB 3.0" (ملف PDF) .

[20p-68] 1 2 3 4 "موصل وكابل USB 3.1 الداخلي للوحة الأمامية، الإصدار 1.1" (PDF) . 2017.

[69] "تصميم النظام والكهرباء لكابل USB4" (ملف PDF) .

[70] "مقالة تقنية حول SSZT427 | TI.com" . www.ti.com .

[71] "الكابلات الخاصة مقابل كابلات USB القياسية" . anythingbutipod.com . 30 أبريل 2008. مؤرشف من الأصل في 13 نوفمبر 2013. تم الاطلاع عليه في 29 أكتوبر 2013 .

[72] فريدمان، ليكس (25 فبراير 2013). "مراجعة: غطاء لوحة المفاتيح المصغرة فائق النحافة من لوجيتك يقدم تنازلات خاطئة" . macworld.com . مؤرشف من الأصل في 3 نوفمبر 2013. تم الاطلاع عليه في 29 أكتوبر 2013 .

[73] "ما الفرق بين كابلات USB 3.0؟" . هانتات. ١٨ مايو ٢٠٠٩. مؤرشف من الأصل في ١١ ديسمبر ٢٠١١. تم الاطلاع عليه في ١٢ ديسمبر ٢٠١١ .

[74] "قيود طول كابل USB" (ملف PDF) . cablesplususa.com . 2010-11-03. مؤرشف من النسخة الأصلية (PDF) بتاريخ 2014-10-11 . تم الاطلاع عليه بتاريخ 2014-02-02 .

[75] "ما هو أقصى طول لكابل USB؟" . Techwalla.com . مؤرشف من الأصل بتاريخ 1 ديسمبر 2017. تم الاطلاع عليه بتاريخ 18 نوفمبر 2017 .

[faq-76] ١ ٢ "أسئلة شائعة حول USB: الكابلات وحلول النقل لمسافات طويلة" . USB.org . مؤرشف من الأصل بتاريخ ١٥ يناير ٢٠١٤. تم الاطلاع عليه بتاريخ ٢٢ مايو ٢٠٢٣ .

[77] أكسلسون، جان. "أسئلة وأجوبة لمطوري USB 3.0" . مؤرشف من الأصل بتاريخ 20 ديسمبر 2016. تم الاطلاع عليه بتاريخ 20 أكتوبر 2016 .

[78] "مراجعة USB Type-C 1.0" (ملف PDF) . مجموعة مُروّجي USB 3.0 . 1 مارس 2021. مؤرشف (ملف PDF) من الأصل بتاريخ 3 نوفمبر 2021. تم الاطلاع عليه بتاريخ 3 نوفمبر 2021 .

[79] "الحد الأقصى لجهد ناقل البيانات (VBUS) في USB 2.0 عبر بروتوكول ECN" . USB-IF . 2021-11-03. مؤرشف من الأصل بتاريخ 2021-11-03 . تم الاطلاع عليه بتاريخ 2021-11-03 .

[80] "مواصفات شحن البطارية الإصدار 1.2 واتفاقية المستخدمين" (ملف PDF مضغوط) . USB.org . 15-03-2015. الجدول 5-1: الفولتية. مؤرشف (ملف PDF مضغوط) من النسخة الأصلية بتاريخ 03-11-2021 . تم الاطلاع عليه بتاريخ 03-11-2021 .

[:0-81] 1 2 3 "مواصفات توصيل الطاقة عبر منفذ USB 2.0 و3" (ملف PDF مضغوط) . USB.org . 26-10-2021. مؤرشف (ملف PDF مضغوط) من النسخة الأصلية بتاريخ 03-11-2021 . تم الاطلاع عليه بتاريخ 03-11-2021 .

[usb.org-89] "USB.org" . USB.org . مؤرشف من الأصل بتاريخ 19-06-2012 . تم الاطلاع عليه بتاريخ 22-06-2010 .

[90] "مواصفات ناقل التسلسل العالمي 1.1" (ملف PDF) . cs.ucr.edu . 23-09-1998. الصفحات 150، 158. مؤرشف (ملف PDF) من الأصل بتاريخ 02-01-2015 . تم الاطلاع عليه بتاريخ 24-11-2014 .

[91] "مواصفات ناقل التسلسل العالمي 2.0، القسم 7.2.1.3 وظائف منخفضة الطاقة تعمل عبر الناقل" (ملف مضغوط) . usb.org . 27-04-2000. مؤرشف من الأصل في 10-09-2013 . تم الاطلاع عليه في 11-01-2014 .

[92] "مواصفات ناقل التسلسل العالمي 2.0، القسم 7.2.1.4 وظائف عالية الطاقة تعمل عبر الناقل" (ملف مضغوط) . usb.org . 27-04-2000. مؤرشف من الأصل في 10-09-2013 . تم الاطلاع عليه في 11-01-2014 .

[93] "ملخص: محركات أقراص صلبة بحجم 2.5 بوصة بسعات تخزين 500 جيجابايت، و640 جيجابايت، و750 جيجابايت (صفحة 17)" . xbitlabs.com . 16-06-2010. مؤرشف من الأصل بتاريخ 28-06-2010 . تم الاطلاع عليه بتاريخ 09-07-2010 .

[94] «لديّ القرص الصلب موصول ، لكنني لا أجده في "جهاز الكمبيوتر"، لماذا؟» hitachigst.com . ١٦ مايو ٢٠٠١. مؤرشف من الأصل في ١٥ فبراير ٢٠١١. تم الاطلاع عليه في ٣٠ مارس ٢٠١٢ .

[95] "تحديثات الامتثال لمعايير USB-IF" . Compliance.usb.org . 2011-09-01. مؤرشف من الأصل بتاريخ 2014-02-03 . تم الاطلاع عليه بتاريخ 2014-01-22 .

[96] "اعتبارات حماية دوائر USB 2.0 و USB 3.0 لمحركات الأقراص الصلبة" (ملف PDF) . مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 16-04-2013.

[USBBC1.2-97] 1 2 3 4 "مواصفات شحن البطارية، الإصدار 1.2" . منتدى مطوري USB. 15 مارس 2012. مؤرشف من الأصل بتاريخ 10 مارس 2021. تم الاطلاع عليه بتاريخ 13 أغسطس 2021 .

[USBBC1.1-98] "مواصفات شحن البطارية، الإصدار 1.1" . منتدى مطوري USB. 15 أبريل 2009. مؤرشف من الأصل بتاريخ 29 مارس 2014. تم الاطلاع عليه بتاريخ 23 سبتمبر 2009 .

[battchargespec1.2-99] "مواصفات شحن البطارية الإصدار 1.2 واتفاقية المستخدمين" (ملف مضغوط) . منتدى مطوري USB. 15 مارس 2012. مؤرشف من الأصل بتاريخ 6 أكتوبر 2014. تم الاطلاع عليه بتاريخ 13 مايو 2021 .

[icharge-100] 1 2 "مينتي بوست - أسرار شحن أجهزة أبل" . ليدي آدا . 17 مايو 2011. مؤرشف من الأصل في 28 مارس 2012.

[101] "تعديل شاحن USB رخيص لتشغيل جهاز iPod أو iPhone" . 2011-10-05. مؤرشف من الأصل في 2011-10-07.

[102] "حول محولات طاقة USB من Apple - دعم Apple (أستراليا)" . دعم Apple . تم الاطلاع عليه بتاريخ 21-03-2025 .

[103] "كيف يتم توصيل خطي D+ و D- في شاحن Apple USB بقوة 12 واط؟" . موقع تبادل المعلومات في الهندسة الكهربائية .

[PD1.0-104] ١ ٢ ٣ "مقدمة عن تقنية توصيل الطاقة عبر منفذ USB" (ملف PDF) . ١٦ يوليو ٢٠١٢. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ ٢٣ يناير ٢٠١٣. تم الاطلاع عليه بتاريخ ٦ يناير ٢٠١٣ .

[USBPD20-107] 1 2 "10 قواعد للطاقة" ، مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 2.0، الإصدار 1.2 ، منتدى مطوري USB، 25-03-2016 ، تاريخ الاطلاع 09-04-2016 {{citation}}: CS1 maint: deprecated archiveal service ( link )

[USBPD30-108] 1 2 "10 قواعد للطاقة" ، مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 3.0، الإصدار 1.1 ، منتدى مطوري USB ، تم الاطلاع عليه بتاريخ 2017-09-05 {{citation}}: CS1 maint: deprecated archiveal service ( link )

[USBPD31-109] 1 2 3 "10 قواعد للطاقة" ، مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 3.1، الإصدار 1.0 ، منتدى مطوري USB ، تم الاطلاع عليه بتاريخ 2017-09-05

[113] بورغيس، ريك (22-04-2013). "تحديث USB 3.0 فائق السرعة يُلغي الحاجة إلى الشواحن" . TechSpot.

[114] «مجموعة مُروّجي USB 3.0 تُعلن عن توفّر مواصفات توصيل الطاقة عبر USB» (ملف PDF) . ١٨ يوليو ٢٠١٢. أُرشف (ملف PDF) من النسخة الأصلية في ٢٠ يناير ٢٠١٣. تاريخ الاطلاع: ١٦ يناير ٢٠١٣ .

[usb-power-delivery-115] "انتقام إديسون" . مجلة الإيكونوميست . ١٩ أكتوبر ٢٠١٣. مؤرشف من الأصل في ٢٢ أكتوبر ٢٠١٣. تم الاطلاع عليه في ٢٣ أكتوبر ٢٠١٣ .

[116] "شاحن USB (توصيل الطاقة عبر USB) | USB-IF" . www.usb.org .

[117] " مواصفات USB 3.1" . مؤرشفة من الأصل بتاريخ 19-06-2012 . تم الاطلاع عليها بتاريخ 11-11-2014 .

[118] "المواصفات النهائية لتقنية توصيل الطاقة عبر منفذ USB الإصدار 2.0 - منفذ USB يكتسب أوضاعًا بديلة" . AnandTech.com . مؤرشف من الأصل بتاريخ 18-09-2014.

[119] "مراجعات الصناعة لمواصفات USB المستقبلية" (ملف PDF) . مؤرشف (ملف PDF) من الأصل بتاريخ 29 يوليو 2014. تم الاطلاع عليه بتاريخ 10 أغسطس 2014 .

[120] "أ. ملفات تعريف الطاقة" . مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي، المراجعة 2.0، الإصدار 1.2 (تقرير فني). منتدى مطوري USB. 25-03-2016. مؤرشف من الأصل في 12-04-2016 . تم الاطلاع عليه في 09-04-2016 .

[PD_HK2016-121] "تقنية توصيل الطاقة عبر منفذ USB" (ملف PDF) . usb.org . USB-IF. 2016-10-20. مؤرشف من النسخة الأصلية (ملف PDF) بتاريخ 2016-12-20.

[122] واترز، ديريك (14 يوليو 2016). "تقنية توصيل الطاقة عبر منفذ USB 2.0 مقابل 3.0" . E2E.TI.com . مؤرشف من الأصل بتاريخ 30 يوليو 2017. تم الاطلاع عليه بتاريخ 30 يوليو 2017 .

[123] "مؤسسة USB-IF تُطلق تقنية الشحن السريع لتوسيع نطاق مبادرتها الخاصة بشواحن USB المعتمدة" (بيان صحفي). 9 يناير 2018. تاريخ الاطلاع: 10 يناير 2018 .

[124] تقنية USB-PD تعزز قدرة توصيل الطاقة عبر منفذ USB-C إلى 240 واط عند 48 فولت . نيك فلاهيرتي، EENews. 28 مايو 2021

[125] تقنية توصيل الطاقة عبر منفذ USB-C تصل إلى 240 واط مع نطاق طاقة موسع . غانيش تي إس، أناندتك. 28 مايو 2021

[126] "تفكيك شاحن أبل الجديد كليًا بقوة 140 واط بمنفذ USB-C بتقنية GaN" . 30 أكتوبر 2021. تاريخ الاسترجاع: 15 نوفمبر 2021 .

[framework-127] 1 2 "Framework Laptop 16 Deep Dive - محول طاقة 180 واط" . Framework . تم الاسترجاع في 28-02-2024 .

[USBPD32-128] مواصفات توصيل الطاقة عبر ناقل USB التسلسلي العالمي ، الإصدار 3.2، الإصدار 1.0 ، منتدى مطوري USB ، تم الاطلاع عليه بتاريخ 13 فبراير 2023

[129] "ما هي سرعة شحن الهاتف المزود بخاصية الشحن السريع إذا كان بإمكانه الشحن بسرعة فائقة؟" . سي نت . تم الاطلاع عليه بتاريخ 4 ديسمبر 2016 .

[130] "كوالكوم تعلن عن تقنية الشحن السريع 4: تدعم تقنية توصيل الطاقة عبر منفذ USB Type-C" . موقع AnandTech . مؤرشف من الأصل بتاريخ 17 نوفمبر 2016. تم الاطلاع عليه بتاريخ 13 ديسمبر 2016 .

[131] "تفكيك شاحن Anker 140W PD3.1 USB-C GaN (شاحن 717)" . 2022-10-26.

[132] محولات طاقة 140 واط بتقنية PD 3.1، مستقبل تقنية توصيل الطاقة عبر منفذ USB-C ، 2023-01-02 ، تم الاطلاع عليه بتاريخ 2024-03-08

[133] "ThinkPad Ultra Dock" . lenovo.com . مؤرشف من الأصل بتاريخ 17-09-2016 . تم الاطلاع عليه بتاريخ 16-09-2016 .

[134] "دليل مستخدم توشيبا NB200" (ملف PDF) . المملكة المتحدة. 1 مارس 2009. مؤرشف (ملف PDF) من النسخة الأصلية بتاريخ 19 فبراير 2014. تم الاطلاع عليه بتاريخ 26 يناير 2014 .

[135] "ميزة مشاركة الطاقة عبر منفذ USB" . dell.com . 15-09-2019 . تم الاطلاع عليه بتاريخ 15-06-2020 .

[136] "ميزة مشاركة الطاقة عبر منفذ USB" . dell.com . 2013-06-05. مؤرشف من الأصل بتاريخ 2013-11-08 . تم الاطلاع عليه بتاريخ 2013-12-04 .

[137] "منافذ الشحن والسكون USB" . toshiba.com . مؤرشف من الأصل بتاريخ 14-12-2014 . تم الاطلاع عليه بتاريخ 21-12-2014 .

[138] "مدير شحن USB" . packardbell.com . مؤرشف من الأصل بتاريخ 20 نوفمبر 2018. تم الاطلاع عليه بتاريخ 25 أبريل 2014 .

[139] "كيفية ضبط النظام لشحن الأجهزة عبر منفذ USB عند إيقاف تشغيله - أجهزة كمبيوتر محمولة من نوع idea/Lenovo - هولندا" . support.lenovo.com . تم الاطلاع عليه بتاريخ 7 أبريل 2020 .

[140] كاي يان (31 مايو 2007). "الصين ستفرض استخدام شواحن الهواتف المحمولة على نطاق واسع" . إي إي تايمز . مؤرشف من الأصل في 29 سبتمبر 2007. تم الاطلاع عليه في 25 أغسطس 2007 .

[141] المعيار الفني الصيني: "YD/T 1591-2006، المتطلبات الفنية وطريقة اختبار الشاحن والواجهة لمعدات طرفية للاتصالات المتنقلة" (ملف PDF) . ديان يوان (باللغة الصينية). مؤرشف من الأصل (ملف PDF) بتاريخ 15 مايو 2011.

[142] لام، كريستال؛ ليو، هاري (22 أكتوبر 2007). "كيفية التوافق مع معايير واجهة الهاتف المحمول الجديدة في الصين" . تصميم الشبكات اللاسلكية. مؤرشف من الأصل في 14 مايو 2014. تم الاطلاع عليه في 22 يونيو 2010 .

[143] "يبدو أن المزايا تفوق العيوب في معيار شاحن الهاتف الجديد" . News.com . 2007-09-20 . تم الاطلاع عليه بتاريخ 2007-11-26 .

[144] «اتفاقية واسعة النطاق بين المصنّعين تُعطي الضوء الأخضر لكابل الهاتف العالمي» (بيان صحفي). OTMP. ١٧ سبتمبر ٢٠٠٧. مؤرشف من الأصل بتاريخ ٢٩ يونيو ٢٠٠٩. تم الاطلاع عليه بتاريخ ٢٦ نوفمبر ٢٠٠٧ .

[gsm20090217-145] «اتفاقية بشأن الشاحن القياسي للهواتف المحمولة» (بيان صحفي). جي إس إم وورلد. مؤرشف من الأصل بتاريخ 17 فبراير 2009.

[146] "الشحن المشترك واتصال البيانات المحلي" . منصة الأجهزة المحمولة المفتوحة . 11 فبراير 2009. مؤرشف من الأصل في 29 مارس 2009. تم الاطلاع عليه في 11 فبراير 2009 .

[147] "حلول الشحن الشاملة ~ عالم GSM" . عالم GSM. مؤرشف من الأصل بتاريخ 26-06-2010 . تم الاطلاع عليه بتاريخ 22-06-2010 .

[148] "مواجهة تحدي معيار الشحن العالمي في الهواتف المحمولة" . بلانيت أنالوج . تم الاطلاع عليه بتاريخ 22-06-2010 .{{cite web}}: CS1 maint: deprecated archiveal service ( link )

[149] «رابطة الاتصالات اللاسلكية تعلن عن حل شاحن عالمي واحد احتفالاً بيوم الأرض» (بيان صحفي). CTIA. 22 أبريل 2009. مؤرشف من الأصل بتاريخ 14 ديسمبر 2010. تم الاطلاع عليه بتاريخ 22 يونيو 2010 .

[150] «اعتماد معيار شاحن الهاتف العالمي» (بيان صحفي). الاتحاد الدولي للاتصالات. ٢٢ أكتوبر ٢٠٠٩. مؤرشف من الأصل بتاريخ ٢٧ مارس ٢٠١٠. تم الاطلاع عليه بتاريخ ٢٢ مايو ٢٠٢٣ .

[151] "الشواحن" . الاتحاد الأوروبي: المفوضية الأوروبية. 29-06-2009. مؤرشف من الأصل في 23-10-2009 . تم الاطلاع عليه في 22-06-2010 .

[152] «أوروبا تحصل على شاحن جوال عالمي في عام 2010» . مجلة وايرد . 13 يونيو 2009. مؤرشف من الأصل في 18 أغسطس 2010. تم الاطلاع عليه في 22 يونيو 2010 .

[153] "شاحن هاتف محمول بمقاس واحد يناسب الجميع: اللجنة الكهروتقنية الدولية تنشر أول معيار عالمي ذي صلة" . اللجنة الكهروتقنية الدولية. 1 فبراير 2011. مؤرشف من الأصل في 3 يناير 2012. تم الاطلاع عليه في 20 فبراير 2012 .

[154] "شاحن مشترك: أعضاء البرلمان الأوروبي يوافقون على اقتراح للحد من النفايات الإلكترونية" . البرلمان الأوروبي . 2022-04-20. مؤرشف من الأصل في 22-04-2022 . تم الاطلاع عليه في 20-04-2022 .

[kumar-155] 1 2 كومار، أجاي؛ وينكلمان، ستيفن؛ ليكلير، ديف (27 يوليو 2022). "ما هو الشحن السريع؟" . مجلة PCMag . تم الاسترجاع في 21 مايو 2023 .

[156] هيل، سيمون؛ ريفيلا، أندريه؛ تشاندلر، سيمون (2021-07-01). "كيف يعمل الشحن السريع؟ إليك مقارنة بين جميع المعايير" . ديجيتال تريندز . تم الاسترجاع في 2022-08-20 .

[157] "الجزء الثاني - الكهرباء" . شركة MQP للإلكترونيات. مؤرشف من الأصل بتاريخ 24-12-2014 . تم الاطلاع عليه بتاريخ 29-12-2014 .

[158] "معلومات هامة حول محولات الطاقة لأجهزة iPhone و iPad | تحليل" . موقع The Mac Observer. 30 سبتمبر 2011. مؤرشف من الأصل بتاريخ 10 ديسمبر 2011. تم الاطلاع عليه بتاريخ 12 ديسمبر 2011 .

[ 1 ]

[ 2 ]

[ 3 ]

[ 4 ]

[ 5 ]

[ 6 ]

[ 7 ]

[ 8 ]

[ 9 ]

[ 10 ]

[ 11 ]

[ 12 ]

[ 13 ]

[ 14 ]

[ 15 ]

[ أ ]

[ 16 ]

[ 17 ]

[ 18 ]

[ 19 ]

[ 20 ]

[ 21 ]

[ 22 ]

[ 23 ]

[ 24 ]

[ 25 ]

[ 26 ]

[ 27 ]

[ 28 ]

[ 29 ]

[ 30 ]

[ 31 ]

[ 32 ]

[ 33 ]

[ 34 ]

[ 35 ]

[ 36 ]

[ 37 ]

[ 38 ]

[ 39 ]

[ 40 ]

[ 41 ]

[ 42 ]

[ 43 ]

[ 44 ]

[

[ أ ]

[ ب ]

[ ج ]

[

[ هـ ]

[ و ]

[ g ]

[ h ]

[ i ]

[ أ ]

[ ب ]

[ ج ]

[ د ]

[ 47 ]

[ هـ ]

[ 48 ]

[ ٤٦ ]

[ 49 ]

[ 50 ]

[ 51 ]

[ 52 ]

[ 53 ]

[ 54 ]

[ 55 ]

[ 56 ]

[

[ 58 ]

[

[

[

[

[ 63 ]

[ 64 ]

[ 65 ]

[

[

[ أ ]

[ ب ]

[ ج ]

[ د ]

[ هـ ]

[ 67 ]

[ 68 ]

[ 69 ]

[ 70 ]

[ 71 ]

[ 72 ]

[ 73 ]

[ 74 ]

[ 75 ]

[ 76 ]

[ 77 ]

[ 78 ]

[ 79 ]
