الموسوعة الحرة
محرك أقراص الكمبيوتر CD-RW/DVD-ROM
محرك أقراص USB خارجي من Apple

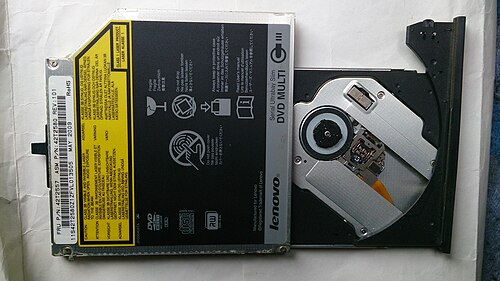

محرك أقراص داخلي قابل للإزالة من نوع Lenovo UltraBay النحيف

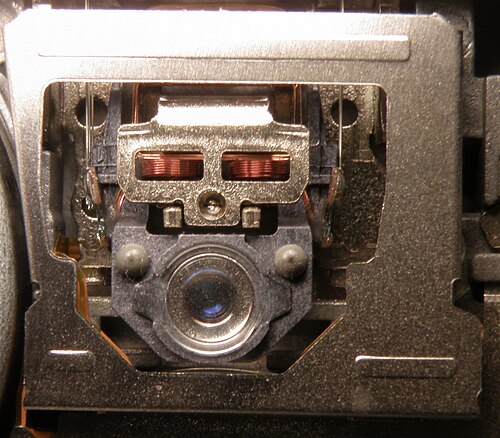

عدسة محرك الأقراص المضغوطة/أقراص الفيديو الرقمية في جهاز كمبيوتر محمول من نوع Acer

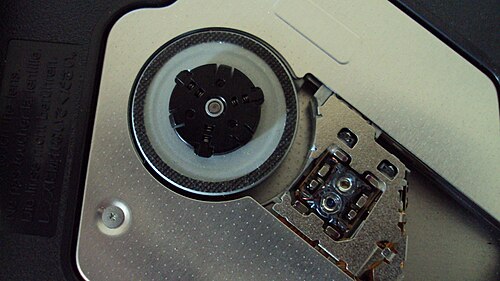

عدسات من ناسخ أقراص بلو راي في جهاز كمبيوتر محمول من سلسلة سوني فايو إي

في مجال الحوسبة ، يُعدّ محرك الأقراص الضوئية ( ODD ) محرك أقراص يستخدم ضوء الليزر أو الموجات الكهرومغناطيسية ضمن أو بالقرب من طيف الضوء المرئي كجزء من عملية قراءة البيانات أو كتابتها على الأقراص الضوئية . بعض المحركات لا تستطيع القراءة إلا من أقراص معينة، بينما تستطيع محركات أخرى القراءة والتسجيل. تُسمى هذه المحركات ناسخات أو ناسخات لأنها تقوم فعليًا بنسخ البيانات على الأقراص. تُعدّ الأقراص المدمجة (CD) وأقراص DVD وأقراص Blu-ray من أنواع الوسائط الضوئية الشائعة التي يمكن قراءتها وتسجيلها بواسطة هذه المحركات.

على الرغم من أن معظم مصنعي أجهزة الكمبيوتر المحمولة لم يعودوا يرفقون محركات الأقراص الضوئية مع منتجاتهم، إلا أن محركات الأقراص الخارجية لا تزال متاحة للشراء بشكل منفصل.

أنواع محركات الأقراص

بعض محركات الأقراص لا تستطيع سوى قراءة البيانات (CD، DVD، BD-ROM)، بينما تستطيع محركات أخرى قراءة وكتابة البيانات على الأقراص القابلة للكتابة (CD، DVD-RW، BD-RE). تُعرف محركات الأقراص التي تقرأ البيانات فقط ولا تكتبها باسم محركات " -ROM " (ذاكرة للقراءة فقط)، حتى وإن كانت قادرة على القراءة من تنسيقات قابلة للكتابة مثل "-R" و"-RW". بعض محركات الأقراص تتمتع بقدرات قراءة وكتابة مختلطة، مثل TSST TS-LB23، الذي يقرأ أقراص Blu-ray فقط، ولكنه يقرأ ويكتب أقراص CD وDVD. [ 1 ]

اعتبارًا من عام 2021معظم محركات الأقراص الضوئية الموجودة في السوق هي محركات أقراص DVD و Blu-ray، والتي تقرأ من هذه التنسيقات وتسجل عليها، بالإضافة إلى امتلاكها توافقًا عكسيًا مع أقراص الصوت CD و CD-R / -RW و CD-ROM .

لم تعد محركات الأقراص المدمجة (التي لا تقرأ أو تكتب أقراص DVD) تُصنّع إلا في الأجهزة الصوتية، وأصبحت قديمة في سوق محركات الأقراص الداخلية والخارجية للمستهلكين. كما تُصنّع محركات أقراص DVD-ROM وBD-ROM للقراءة فقط، ولكنها أقل شيوعًا في سوق المستهلكين، وتقتصر بشكل أساسي على أجهزة الوسائط مثل أجهزة ألعاب الفيديو ومشغلات الأقراص. كانت معظم أجهزة الكمبيوتر المحمولة المخصصة للمستهلكين مزودة بمحركات أقراص ضوئية مدمجة. واستخدمت بعض أجهزة الكمبيوتر المحمولة أنظمة معيارية (انظر Lenovo UltraBay ). وخلال العقد الثاني من الألفية، توقفت هذه الأجهزة عن تزويدها بمحركات أقراص ضوئية مدمجة بهدف خفض التكاليف وجعلها أخف وزنًا وأقل سمكًا، مما أجبر المستهلكين على شراء محركات أقراص ضوئية خارجية.

الأجهزة ووظائفها

محرك الأقراص الضوئية ذو الفتحة مقاس 12 سم لجهاز ألعاب Wii متوافق مع الأقراص ذات القطر 8 سم لدعم أقراص GameCube (طراز RVL-001 فقط)، وهو جهاز الألعاب السابق، مما يسمح بالتوافق مع الإصدارات السابقة .
تدعم بعض محركات الأقراص الضوئية قياس معدل الخطأ في رمز تصحيح الأخطاء . لا يتسبب الخطأ الفردي في فقدان البيانات حاليًا، ولكن ارتفاع معدل الخطأ يعني أن آلية تصحيح الأخطاء تتعرض لضغط أكبر، مما قد ينبئ بفقدان محتمل للبيانات مع مرور الوقت. يقع المعدل الموضح ضمن النطاق الطبيعي.

تُعدّ محركات الأقراص الضوئية جزءًا لا يتجزأ من الأجهزة المستقلة مثل مشغلات الأقراص المدمجة ، ومشغلات أقراص DVD ، ومشغلات أقراص Blu-ray، ومسجلات أقراص DVD ، وأجهزة ألعاب الفيديو. اعتبارًا من عام 2017، كانت أجهزة PlayStation و Xbox هي أجهزة ألعاب الفيديو المنزلية الوحيدة التي تستخدم الأقراص الضوئية كصيغة تخزين أساسية، حيث بدأ جهاز Nintendo Switch ، خليفة جهاز Wii U ، باستخدام خراطيش الألعاب ، [ 2 ] بينما يُعدّ جهاز PlayStation Portable الجهاز المحمول الوحيد الذي يستخدم الأقراص الضوئية، وذلك باستخدام صيغة UMD الخاصة بشركة Sony . كما تُستخدم الأقراص الضوئية على نطاق واسع في أجهزة الكمبيوتر لقراءة البرامج والوسائط الموزعة على الأقراص، ولتسجيل الأقراص لأغراض الأرشفة وتبادل البيانات. أما محركات الأقراص المرنة ، بسعة 1.44 ميجابايت، فقد أصبحت قديمة الطراز: فالوسائط الضوئية رخيصة الثمن وتتمتع بسعة تخزين أعلى بكثير للتعامل مع الملفات الكبيرة المستخدمة منذ أيام الأقراص المرنة، كما أن الغالبية العظمى من أجهزة الكمبيوتر والعديد من أجهزة الترفيه الاستهلاكية مزودة بمحركات أقراص ضوئية. تُعد محركات أقراص USB المحمولة ، ذات السعة العالية والصغيرة وغير المكلفة، مناسبة حيثما تكون هناك حاجة إلى إمكانية القراءة/الكتابة.

يقتصر تسجيل الأقراص على تخزين الملفات القابلة للتشغيل على الأجهزة الاستهلاكية ( الأفلام والموسيقى وما إلى ذلك)، وأحجام صغيرة نسبيًا من البيانات (على سبيل المثال، يحتوي قرص DVD القياسي على 4.7 جيجابايت ، ومع ذلك، توجد تنسيقات ذات سعة أعلى مثل أقراص Blu-ray متعددة الطبقات ) للاستخدام المحلي، والبيانات للتوزيع، ولكن على نطاق صغير فقط؛ إن الإنتاج الضخم لأعداد كبيرة من الأقراص المتطابقة عن طريق الضغط (النسخ) أرخص وأسرع من التسجيل الفردي (التكرار).

لدعم الأقراص ذات قطر 8 سنتيمترات، تحتوي محركات الأقراص ذات التحميل الميكانيكي (محركات أقراص أجهزة الكمبيوتر المكتبية) على تجويف في الدرج. ومع ذلك، لا يمكن استخدامها إلا في الوضع الأفقي. أما محركات الأقراص ذات التحميل الجانبي، الشائعة الاستخدام في أجهزة ألعاب الفيديو وأجهزة راديو السيارات، فقد تكون قادرة على استيعاب أقراص بقطر 8 سنتيمترات وتوسيط القرص تلقائيًا.

تُستخدم الأقراص الضوئية لعمل نسخ احتياطية لأحجام صغيرة نسبيًا من البيانات، ولكن نسخ الأقراص الصلبة بالكامل، اعتبارًا من عام 2025عادةً ما تحتوي على مئات الجيجابايت أو حتى عدة تيرابايت، مما يجعلها أقل عملية. غالبًا ما تُجرى النسخ الاحتياطية الكبيرة على محركات أقراص صلبة خارجية، حيث انخفض سعرها إلى مستوى يجعل هذا الخيار مجديًا؛ كما تُستخدم محركات الأشرطة المغناطيسية في بيئات العمل الاحترافية.

تتيح بعض محركات الأقراص الضوئية أيضًا إمكانية المسح التنبؤي لسطح الأقراص بحثًا عن الأخطاء واكتشاف جودة التسجيل الرديئة. [ 3 ] [ 4 ]

يقوم محرك الأقراص بتقليل سرعة دوران الأقراص عند تعرضها للتلف، حيث أن انخفاض سرعة القراءة يحسن من إمكانية قراءة الوسائط التالفة. [ 5 ]

بفضل خيار في برنامج تأليف الأقراص الضوئية ، تستطيع أجهزة كتابة الأقراص الضوئية محاكاة عملية الكتابة على أقراص CD-R و CD-RW و DVD-R و DVD-RW ، مما يسمح بإجراء اختبارات مثل مراقبة سرعات الكتابة وأنماطها (مثل السرعة الزاوية الثابتة ، والسرعة الخطية الثابتة ، ومتغيرات P-CAV و Z-CLV ) مع إعدادات سرعة كتابة مختلفة، واختبار أعلى سعة يمكن تحقيقها لقرص فردي باستخدام تقنية الحرق الزائد ، دون كتابة أي بيانات على القرص. [ 6 ]

تسمح بعض محركات الأقراص الضوئية بمحاكاة محرك أقراص فلاش FAT32 من أقراص ضوئية تحتوي على أنظمة ملفات ISO9660 / Joliet و UDF أو مسارات صوتية (محاكاة كملفات )، [ 7 ] وذلك للتوافق مع معظم أجهزة الوسائط المتعددة USB . [ 8 ].wav

المكونات الرئيسية

عوامل الشكل

تأتي محركات الأقراص الضوئية لأجهزة الكمبيوتر بنوعين رئيسيين: نصف الارتفاع (المعروف أيضًا باسم محرك أقراص سطح المكتب ) والنوع النحيف (المستخدم في أجهزة الكمبيوتر المحمولة وأجهزة الكمبيوتر المكتبية الصغيرة ). وهي متوفرة بنسخ داخلية وخارجية.

يبلغ ارتفاع محركات الأقراص الضوئية نصف الارتفاع حوالي 4 سنتيمترات، بينما يبلغ ارتفاع محركات الأقراص الضوئية النحيفة حوالي 1  سنتيمتر.

تعمل محركات الأقراص الضوئية نصف الارتفاع بسرعات تزيد عن ضعف سرعات محركات الأقراص الضوئية النحيفة ، لأن السرعات في محركات الأقراص الضوئية النحيفة مقيدة بالقيود المادية لسرعة دوران محرك القرص (حوالي 5000 دورة في الدقيقة [ 9 ] ) بدلاً من أداء نظام الالتقاط الضوئي .

نظرًا لأن محركات الأقراص الضوئية نصف الارتفاع تتطلب طاقة كهربائية أكبر بكثير وجهدًا كهربائيًا يبلغ 12 فولت تيار مستمر، بينما تعمل محركات الأقراص الضوئية النحيفة بجهد 5 فولت، فإن محركات الأقراص الضوئية الخارجية نصف الارتفاع تتطلب مصدر طاقة خارجيًا منفصلاً، في حين أن محركات الأقراص الضوئية الخارجية النحيفة عادةً ما تعمل بالكامل على الطاقة المُوَصَّلة عبر منفذ USB الخاص بالكمبيوتر . (في بعض محركات الأقراص النحيفة، يلزم وجود موصلين USB، كل منهما يُوَفِّر الطاقة، ولكن أحدهما فقط ينقل البيانات). كما أن محركات الأقراص نصف الارتفاع أسرع من محركات الأقراص النحيفة لهذا السبب، نظرًا لأنها تتطلب طاقة أكبر لتدوير القرص بسرعات أعلى.

تقوم محركات الأقراص الضوئية نصف الارتفاع بتثبيت الأقراص في مكانها من كلا الجانبين، بينما تقوم محركات الأقراص الضوئية النحيفة بتثبيت القرص من الأسفل.

تُثبّت محركات الأقراص نصف الارتفاع القرص باستخدام محورين مغناطيسيين، أحدهما أسفل درج القرص والآخر أعلاه. قد يكون المحوران مُبطّنين بمادة مخملية أو سيليكون مُحكمة لتوفير احتكاك للقرص ومنعه من الانزلاق. يبقى المحور العلوي مرتخيًا قليلًا وينجذب إلى المحور السفلي بفعل المغناطيسات الموجودة فيهما. عند فتح الدرج، تعمل آلية مدفوعة بحركة الدرج على سحب المحور السفلي بعيدًا عن المحور العلوي، والعكس صحيح عند إغلاق الدرج. عند إغلاق الدرج، يلامس المحور السفلي المحيط الداخلي للقرص، ويرفع القرص قليلًا من الدرج إلى المحور العلوي، الذي ينجذب بدوره إلى المغناطيس الموجود على القرص السفلي، مما يُثبّت القرص في مكانه. المحور السفلي فقط هو المُزوّد ​​بمحرك. غالبًا ما تُفتح وتُغلق أدراج محركات الأقراص نصف الارتفاع بالكامل باستخدام آلية آلية يُمكن دفعها للإغلاق، أو التحكم بها بواسطة الكمبيوتر، أو باستخدام زر على محرك الأقراص. يمكن قفل أدراج الأقراص في محركات الأقراص نصف الارتفاع والرفيعة بواسطة أي برنامج يستخدمها، ومع ذلك، يمكن إخراج القرص بإدخال طرف مشبك ورق في فتحة إخراج الطوارئ الموجودة في مقدمة المحرك. استخدمت مشغلات الأقراص المدمجة القديمة، مثل سوني CDP-101، آلية آلية منفصلة لتثبيت القرص على محور الدوران الآلي.

تستخدم محركات الأقراص النحيفة محورًا خاصًا مزودًا بمسامير زنبركية الشكل تتجه للخارج، ضاغطةً على الحافة الداخلية للقرص. يتعين على المستخدم الضغط بالتساوي على المحيط الداخلي للقرص لتثبيته على المحور، ثم سحبه من المحيط الخارجي مع وضع الإبهام على المحور لإخراج القرص، مما يؤدي إلى ثنيه قليلًا أثناء العملية، ليعود إلى شكله الطبيعي بعد الإخراج. قد تحتوي الحافة الخارجية للمحور على سطح سيليكوني محكم لتوفير احتكاك يمنع انزلاق القرص. في محركات الأقراص النحيفة، توجد معظم المكونات، إن لم تكن جميعها، على درج القرص، الذي ينبثق باستخدام آلية زنبركية يمكن التحكم بها بواسطة الكمبيوتر. لا يمكن لهذه الأدراج أن تُغلق تلقائيًا؛ بل يجب دفعها حتى تتوقف. [ 10 ]

يمكن تشكيل السطح العلوي للهيكل المعدني لمحركات الأقراص نصف الارتفاع (المخصصة لأجهزة سطح المكتب) بطريقة تقلل من ضوضاء دوران القرص وتُحسّن تدفق الهواء لتثبيته. لهذا السبب، يحتوي السطح العلوي للعديد من محركات الأقراص على تجاويف بدلاً من أن يكون مسطحًا تمامًا. [ 11 ] أما محركات الأقراص النحيفة (بارتفاع محركات أجهزة الكمبيوتر المحمولة) فتفتقر إلى هذه التجاويف نظرًا لضيق المساحة، كما أنها لا تحتاج إليها لأنها تدور بسرعة أقل بكثير.

الليزر والبصريات

نظام الالتقاط البصري

رأس التقاط
وحدة التقاط ضوئية مزودة بمقياسين للجهد مرئيين
رأس الالتقاط، منظر جانبي
المسار البصري

يُعدّ المسار البصري ، الموجود داخل رأس الالتقاط ( PUH )، أهم جزء في محرك الأقراص الضوئية . يُعرف رأس الالتقاط أيضًا باسم وحدة الالتقاط الليزرية، أو وحدة الالتقاط الضوئية، أو وحدة الالتقاط، أو مجموعة الالتقاط، أو مجموعة الليزر، أو مجموعة الليزر البصرية، أو رأس/وحدة الالتقاط الضوئية، أو المجموعة البصرية. [ 12 ] ويتكون عادةً من ثنائي ليزر شبه موصل ، وعدسة لتركيز شعاع الليزر، وثنائيات ضوئية للكشف عن الضوء المنعكس من سطح القرص. [ 13 ]

في البداية، استُخدمت ليزرات من نوع CD بطول موجي 780 نانومتر (ضمن نطاق الأشعة تحت الحمراء). أما بالنسبة لأقراص DVD، فقد تم تقليل الطول الموجي إلى 650 نانومتر (اللون الأحمر)، وبالنسبة لأقراص Blu-ray، فقد تم تقليله أكثر إلى 405 نانومتر (اللون البنفسجي).

يُستخدم نظامان رئيسيان للتحكم الآلي ، الأول للحفاظ على المسافة المناسبة بين العدسة والقرص، لضمان تركيز شعاع الليزر على شكل بقعة ليزر صغيرة على القرص. أما النظام الثاني فيُحرك رأس القراءة على طول نصف قطر القرص، مُبقيًا الشعاع على المسار ، وهو مسار بيانات حلزوني متصل. تُقرأ وسائط الأقراص الضوئية بدءًا من نصف القطر الداخلي وصولًا إلى الحافة الخارجية.

بالقرب من عدسة الليزر، تُجهز محركات الأقراص الضوئية عادةً بواحد إلى ثلاثة مقاييس جهد صغيرة (عادةً ما تكون منفصلة للأقراص المدمجة وأقراص DVD ، وثالثة لأقراص Blu-ray إذا كان المحرك يدعمها [ 14 ] )، ويمكن تدويرها باستخدام مفك براغي دقيق. ويُوصل مقياس الجهد بدائرة كهربائية على التوالي مع عدسة الليزر.

تصل قدرة صمام الليزر المستخدم في ناسخات أقراص DVD إلى 100 ميلي واط ، وتُستخدم هذه القدرة العالية أثناء عملية الكتابة. [ 15 ] تحتوي بعض مشغلات الأقراص المدمجة على نظام تحكم تلقائي في الكسب (AGC) لتغيير قدرة الليزر لضمان تشغيل أقراص CD-RW بشكل موثوق. [ 16 ] [ 17 ]

قد تختلف قابلية القراءة (القدرة على قراءة الأقراص التالفة أو المتسخة مادياً) بين محركات الأقراص الضوئية بسبب الاختلافات في أنظمة الالتقاط الضوئية والبرامج الثابتة وأنماط التلف. [ 18 ]

الوسائط للقراءة فقط

المستشعر البصري الخارج من محرك الأقراص المضغوطة/أقراص الفيديو الرقمية
المستشعر البصري لمحرك أقراص CD/DVD. المستطيلان الأكبر حجماً هما الثنائيات الضوئية للحفر، والمستطيل الداخلي للأرض. يتضمن هذا المستشعر أيضاً تضخيماً ومعالجةً بسيطة.

في أقراص القراءة فقط (ROM) المصنعة في المصنع ، تُشكّل المسارات أثناء عملية التصنيع بضغط راتنج حراري [ 19 ] في قالب نيكل مصنوع من طلاء قالب زجاجي [ 20 ] ذي نتوءات بارزة على سطح مستوٍ، مما يُنشئ حفرًا ومناطق فاصلة في القرص البلاستيكي. ولأن عمق هذه الحفر يتراوح بين ربع وسدس طول موجة الليزر تقريبًا، فإن طور الشعاع المنعكس ينزاح بالنسبة للشعاع الوارد، مما يُسبب تداخلًا هدامًا متبادلًا ويُقلل من شدة الشعاع المنعكس. ويتم الكشف عن هذا التداخل بواسطة الثنائيات الضوئية التي تُولّد إشارات كهربائية مقابلة. [ 21 ]

وسائط قابلة للتسجيل

يقوم مسجل الأقراص الضوئية بتشفير البيانات (المعروف أيضًا باسم الحرق، نظرًا لأن طبقة الصبغة تحترق بشكل دائم) على قرص قابل للتسجيل من نوع CD-R أو DVD-R أو DVD+R أو BD-R (يسمى قرصًا فارغًا ) عن طريق التسخين الانتقائي (حرق) أجزاء من طبقة الصبغة العضوية باستخدام الليزر.

يُغيّر هذا من انعكاسية الصبغة، مُحدثًا علاماتٍ يُمكن قراءتها كالحفر والوصلات على الأقراص المضغوطة. بالنسبة للأقراص القابلة للتسجيل، تكون العملية دائمة، ولا يُمكن الكتابة على القرص إلا مرة واحدة. في حين أن ليزر القراءة لا تتجاوز قوته عادةً 5 ميلي واط ، فإن ليزر الكتابة أقوى بكثير. [ 22 ] تعمل ليزرات أقراص DVD بجهدٍ يبلغ حوالي 2.5 فولت. [ 23 ]

كلما زادت سرعة الكتابة، قلّ الوقت المتاح لليزر لتسخين نقطة على القرص، وبالتالي يجب زيادة طاقته بشكل متناسب. غالبًا ما تصل طاقة ليزر ناسخات أقراص DVD إلى ذروتها عند حوالي 200  ميلي واط، سواء في الموجة المستمرة أو النبضات، على الرغم من أن بعضها قد تم تشغيله حتى 400  ميلي واط قبل أن يتعطل الصمام الثنائي.

الوسائط القابلة لإعادة الكتابة

بالنسبة لأقراص CD-RW و DVD-RW و DVD+RW و DVD-RAM و BD-RE القابلة لإعادة الكتابة ، يُستخدم الليزر لصهر سبيكة معدنية بلورية في طبقة التسجيل بالقرص. وبحسب مقدار الطاقة المُطبقة، قد تُترك المادة لتذوب (تعود إلى حالتها البلورية) أو تبقى في شكل غير متبلور ، مما يسمح بإنشاء علامات ذات انعكاسية متفاوتة.

الوسائط ذات الوجهين

يمكن استخدام الوسائط ذات الوجهين ، ولكن لا يمكن الوصول إليها بسهولة باستخدام محرك أقراص قياسي، حيث يجب قلبها فعليًا للوصول إلى البيانات الموجودة على الجانب الآخر.

وسائط ثنائية الطبقة

تتكون وسائط التخزين ثنائية الطبقات ( DL) من طبقتين مستقلتين للبيانات تفصل بينهما طبقة شبه عاكسة. يمكن الوصول إلى كلتا الطبقتين من نفس الجانب، ولكنهما تتطلبان تعديلًا بصريًا لتغيير تركيز الليزر. تُصنع وسائط التخزين أحادية الطبقة (SL) التقليدية القابلة للكتابة بأخدود حلزوني مصبوب في طبقة البولي كربونات الواقية (وليس في طبقة تسجيل البيانات)، لتوجيه رأس التسجيل ومزامنة سرعته. تتكون وسائط التخزين ثنائية الطبقات القابلة للكتابة من: طبقة أولى من البولي كربونات ذات أخدود (ضحل)، وطبقة أولى للبيانات، وطبقة شبه عاكسة، وطبقة ثانية (فاصلة) من البولي كربونات ذات أخدود آخر (عميق)، وطبقة ثانية للبيانات. يبدأ الأخدود الحلزوني الأول عادةً من الحافة الداخلية ويمتد للخارج، بينما يبدأ الأخدود الثاني من الحافة الخارجية ويمتد للداخل. [ 24 ] [ 25 ]

الطباعة الحرارية الضوئية

تدعم بعض محركات الأقراص تقنية LightScribe من شركة Hewlett-Packard ، أو تقنية الطباعة الحرارية الضوئية البديلة LabelFlash لوضع العلامات على الأقراص المطلية بشكل خاص.

محركات متعددة الحزم

طورت شركتا زين تكنولوجي وسوني محركات أقراص تستخدم عدة أشعة ليزر في آنٍ واحد لقراءة الأقراص وكتابة البيانات عليها بسرعات أعلى مما هو ممكن باستخدام شعاع ليزر واحد. يكمن القيد في استخدام شعاع ليزر واحد في اهتزاز القرص الذي قد يحدث عند سرعات دوران عالية؛ فعند 25000 دورة في الدقيقة، تصبح أقراص CD غير قابلة للقراءة [ 16 ] ، بينما لا يمكن كتابة أقراص Blu-ray بسرعات تتجاوز 5000 دورة في الدقيقة. [ 26 ] باستخدام شعاع ليزر واحد، فإن الطريقة الوحيدة لزيادة سرعات القراءة والكتابة دون تقليل طول الحفرة في القرص (مما يسمح بوجود المزيد من الحفر وبالتالي المزيد من البيانات لكل دورة، ولكنه قد يتطلب ضوءًا بطول موجي أقصر) هي زيادة سرعة دوران القرص، مما يؤدي إلى قراءة المزيد من الحفر في وقت أقل، وبالتالي زيادة معدل نقل البيانات؛ ولهذا السبب تدور محركات الأقراص الأسرع القرص بسرعات أعلى. بالإضافة إلى ذلك، قد تنفجر الأقراص المدمجة عند تشغيلها بسرعة 27500 دورة في الدقيقة (كما هو الحال عند قراءة محتوى القرص بسرعة 52x) مما يُسبب أضرارًا جسيمة للأجزاء المحيطة بالقرص، وقد تنفجر الأقراص ذات الجودة الرديئة أو التالفة عند سرعات أقل. [ 27 ] [ 16 ]

في نظام زين (الذي طُوّر بالتعاون مع سانيو وحصلت كينوود على ترخيصه)، تُستخدم شبكة حيود لتقسيم شعاع الليزر إلى 7 أشعة، تُركّز بعد ذلك على القرص. يُستخدم شعاع مركزي لتركيز وتتبع أخدود القرص، تاركًا 6 أشعة متبقية (3 على كل جانب) موزعة بالتساوي لقراءة 6 أجزاء منفصلة من أخدود القرص بالتوازي، مما يزيد سرعات القراءة عند سرعات دوران منخفضة، ويقلل من ضوضاء محرك الأقراص والضغط على القرص. ثم تنعكس الأشعة من القرص، وتُجمّع وتُسقط على مصفوفة ثنائية ضوئية خاصة للقراءة. كانت محركات الأقراص الأولى التي تستخدم هذه التقنية قادرة على القراءة بسرعة 40x، ثم زادت لاحقًا إلى 52x وأخيرًا إلى 72x. يستخدم النظام لاقطًا ضوئيًا واحدًا. [ 28 ] [ 29 ] [ 30 ] [ 31 ] [ 32 ] [ 33 ]

في نظام سوني (المستخدم في نظامها الخاص بأرشفة الأقراص الضوئية، والمبني على تقنية القرص الأرشيفي ، والمبني بدوره على تقنية بلو راي)، يحتوي محرك الأقراص على 4 وحدات قراءة ضوئية، اثنتان على كل جانب من القرص، ولكل وحدة عدستان، ليصبح المجموع 8 عدسات وأشعة ليزر. يتيح هذا قراءة وكتابة كلا جانبي القرص في الوقت نفسه، والتحقق من محتويات القرص أثناء الكتابة. [ 34 ]

آلية دورانية

تختلف آلية الدوران في محرك الأقراص الضوئية اختلافًا كبيرًا عن تلك الموجودة في محرك الأقراص الصلبة، حيث يحافظ الأخير على سرعة زاوية ثابتة ، أي عدد دورات ثابت في الدقيقة . وبفضل هذه السرعة الزاوية الثابتة، يمكن تحقيق معدل نقل بيانات أعلى على القرص الخارجي مقارنةً بالقرص الداخلي.

من ناحية أخرى، طُوّرت محركات الأقراص الضوئية بافتراض تحقيق معدل نقل بيانات ثابت، حيث بلغ في البداية 150 كيلوبايت /ثانية في محركات الأقراص المدمجة. كانت هذه ميزة مهمة لبث البيانات الصوتية التي تتطلب عادةً معدل بت ثابت . ولكن لضمان عدم إهدار أي سعة من القرص، كان على رأس القراءة/الكتابة نقل البيانات بأقصى معدل خطي في جميع الأوقات، دون تباطؤ على الحافة الخارجية للقرص. أدى هذا إلى تشغيل محركات الأقراص الضوئية - حتى وقت قريب - بسرعة خطية ثابتة . كان الأخدود الحلزوني للقرص يمر أسفل رأس القراءة/الكتابة بسرعة ثابتة. ويكمن الفرق بين السرعة الخطية الثابتة والسرعة الزاوية الثابتة في أن السرعة الزاوية للقرص لم تعد ثابتة، وكان لا بد من تصميم محرك المغزل لتغيير سرعته بين 200  دورة في الدقيقة على الحافة الخارجية و500  دورة في الدقيقة على الحافة الداخلية، مع الحفاظ على معدل نقل البيانات ثابتًا.

حافظت محركات الأقراص المدمجة اللاحقة على نموذج CLV، لكنها تطورت لتحقيق سرعات دوران أعلى، تُوصف عادةً بمضاعفات السرعة الأساسية. ونتيجةً لذلك، فإن محرك أقراص 4× CLV، على سبيل المثال، يدور بسرعة تتراوح بين 800 و2000 دورة في الدقيقة، بينما ينقل البيانات بثبات بسرعة 600  كيلوبايت/ثانية، أي ما يعادل 4 × 150  كيلوبايت/ثانية.

بالنسبة لأقراص DVD، تبلغ السرعة الأساسية أو 1× 1.385  ميجابايت/ثانية، أي ما يعادل 1.32  ميجابايت/ثانية، وهي أسرع بتسعة أضعاف تقريبًا من السرعة الأساسية لأقراص CD. أما بالنسبة لمحركات أقراص Blu-ray، فتبلغ السرعة الأساسية 6.74  ميجابايت/ثانية، أي ما يعادل 6.43  ميجابايت/ثانية.

نظرًا لأن الحفاظ على معدل نقل بيانات ثابت للقرص بأكمله ليس ذا أهمية كبيرة في معظم استخدامات الأقراص المدمجة الحديثة، فقد كان لا بد من التخلي عن نهج السرعة الخطية الثابتة (CLV) للحفاظ على سرعة دوران القرص منخفضة بشكل آمن مع زيادة معدل نقل البيانات إلى أقصى حد. تعمل بعض محركات الأقراص بنظام السرعة الخطية الثابتة الجزئية (PCLV)، حيث تنتقل من CLV إلى CAV فقط عند الوصول إلى حد معين للدوران. ولكن الانتقال إلى CAV يتطلب تغييرات كبيرة في تصميم الأجهزة، لذلك تستخدم معظم محركات الأقراص نظام السرعة الخطية الثابتة المُقسّمة إلى مناطق (Z-CLV). يقسم هذا النظام القرص إلى عدة مناطق، لكل منها سرعة خطية ثابتة خاصة بها. على سبيل المثال، يقوم مسجل Z-CLV المصنّف بسرعة "52×" بالكتابة بسرعة 20× في المنطقة الداخلية، ثم يزيد السرعة تدريجيًا على عدة خطوات منفصلة حتى تصل إلى 52× عند الحافة الخارجية. بدون سرعات دوران أعلى، قد يكون من الممكن تحقيق أداء قراءة متزايد من خلال قراءة أكثر من نقطة واحدة من أخدود البيانات في وقت واحد، والمعروف أيضًا باسم الحزمة المتعددة ، [ 35 ] ولكن محركات الأقراص المزودة بمثل هذه الآليات أكثر تكلفة وأقل توافقًا ونادرة جدًا.

حد

في الماضي، كانت أقراص CD-ROM تنفجر عند تلفها أو دورانها بسرعات مفرطة . وهذا يفرض قيدًا على أقصى سرعات التشغيل الآمنة (56 ضعف سرعة دوران القرص المضغوط للأقراص المدمجة أو حوالي 18 ضعف سرعة دوران القرص الرقمي DVD) التي يمكن أن تعمل بها محركات الأقراص. وتشير تقديرات شركة Lite-On إلى أن نسبة انفجار الأقراص المدمجة تتراوح بين قرص واحد وقرصين لكل 10000 قرص. [ 36 ]

تقتصر سرعات قراءة معظم محركات الأقراص الضوئية نصف الارتفاع التي صدرت منذ عام 2007 تقريبًا على 48 دورة في الدقيقة للأقراص المدمجة، و16 دورة في الدقيقة لأقراص DVD، و12 دورة في الدقيقة ( السرعات الزاوية ) لأقراص Blu-ray، وهي سرعات دوران متقاربة فيزيائيًا، وتدور حول 10000 دورة في الدقيقة، على الرغم من اختلاف الأرقام. [ أ ] وتكون سرعات الكتابة على بعض وسائط التخزين التي تُكتب لمرة واحدة أعلى. [ 10 ] [ 37 ] [ 38 ]

تقوم بعض محركات الأقراص الضوئية بتقييد سرعة القراءة بناءً على محتويات الأقراص الضوئية، مثل 40 ضعف السرعة الزاوية الثابتة (CAV) كحد أقصى لاستخراج الصوت الرقمي ( DAE ) من مسارات أقراص الصوت المضغوطة [ 37 ] ، و16 ضعف السرعة الزاوية الثابتة (CAV) لمحتويات أقراص الفيديو المضغوطة [ 38 ] ، وحتى قيود أقل في الطرازات الأقدم مثل 4 أضعاف السرعة الخطية الثابتة (CLV ) لأقراص الفيديو المضغوطة [ 39 ] [ 40 ] .

في إحدى حلقات برنامج "ميثباسترز" عام 2003، ورد خطأً أن القرص المضغوط الذي يدور بسرعة "52×" يدور بسرعة 30,000 دورة في الدقيقة. [ 41 ] ويعود هذا الخطأ إلى افتراض سرعة خطية تبلغ 52× عند الحافة الداخلية لمنطقة بيانات القرص، وهي سرعة قد تصل إلى أكثر من 25,000 دورة في الدقيقة، مما يعني أن محركات الأقراص الضوئية لا تدور الأقراص بهذه السرعة. في الواقع، تبلغ سرعة القرص المضغوط "52×" حوالي 10,000 دورة في الدقيقة (انظر الجدول ، وهو يختلف بالنسبة لأقراص DVD وBlu-ray) ، حيث تُعلن محركات الأقراص بسرعاتها الزاوية . تُقاس السرعة الزاوية بالسرعة الخطية عند الحافة الخارجية للقرص، حيث تكون السرعة الخطية (وبالتالي معدل نقل البيانات) أعلى بحوالي 2.5 مرة من السرعة عند الحافة الداخلية لمنطقة البيانات. [ 42 ] [ 43 ]

آليات التحميل

التحميل عبر الدرج والفتحة

تستخدم محركات الأقراص الضوئية الحالية إما آلية تحميل بالدرج ، حيث يتم تحميل القرص على درج آلي (كما هو الحال في محركات الأقراص نصف الارتفاع ، أو محركات الأقراص المكتبية )، أو درج يدوي التشغيل (كما هو الحال في أجهزة الكمبيوتر المحمولة ، أو ما يُسمى بالنوع النحيف )، أو آلية تحميل بالفتحة ، حيث يتم إدخال القرص في فتحة وسحبه بواسطة بكرات آلية. وتتوفر محركات الأقراص الضوئية ذات التحميل بالفتحة بنوعيها: نصف الارتفاع (للأجهزة المكتبية) والنحيف (للأجهزة المحمولة). [ 10 ]

في كلا النوعين من الآليات، إذا تُرك قرص مضغوط أو قرص DVD في محرك الأقراص بعد إيقاف تشغيل الكمبيوتر، فلن يكون بالإمكان إخراج القرص باستخدام آلية الإخراج العادية لمحرك الأقراص. ومع ذلك، تعالج محركات الأقراص ذات التحميل من الدرج هذه المشكلة بتوفير فتحة صغيرة يمكن إدخال مشبك ورق فيها لفتح درج محرك الأقراص يدويًا واستخراج القرص. [ 44 ]

تُستخدم محركات الأقراص الضوئية ذات التحميل الأمامي على نطاق واسع في أجهزة ألعاب الفيديو ووحدات الصوت في السيارات . ورغم أنها تُسهّل عملية الإدخال، إلا أنها تعاني من عيوب، منها أنها لا تقبل عادةً الأقراص الصغيرة بقطر 80 مم (إلا  باستخدام محول أقراص ضوئية 80 مم) أو أي أحجام غير قياسية، كما أنها تفتقر عادةً إلى فتحة أو زر إخراج طوارئ، وبالتالي يجب تفكيكها إذا تعذر إخراج القرص الضوئي بشكل طبيعي. مع ذلك، صُممت بعض محركات الأقراص الضوئية ذات التحميل الأمامي لدعم الأقراص المصغرة. فبفضل توافقها مع ألعاب GameCube [ 45 ] [ 46 ] ، يستطيع جهازا ألعاب الفيديو Wii و PlayStation 3 [ 47 ] تحميل أقراص DVD القياسية وأقراص 80 مم في نفس محرك التحميل الأمامي. أما محرك التحميل الأمامي الخاص بجهاز Wii U ، فيفتقر إلى التوافق مع الأقراص المصغرة. [ 48 ]

كانت هناك أيضًا بعض محركات الأقراص المدمجة (CD-ROM) المبكرة لأجهزة الكمبيوتر المكتبية، حيث كانت آلية تحميل الدرج فيها تُخرج القرص قليلاً، ويتعين على المستخدم سحب الدرج يدويًا لتحميل القرص ، على غرار طريقة إخراج الدرج المستخدمة في محركات الأقراص الضوئية الداخلية لأجهزة الكمبيوتر المحمولة الحديثة ومحركات الأقراص الضوئية الخارجية النحيفة المحمولة. ومثل آلية التحميل العلوي، تحتوي هذه المحركات على محامل كروية زنبركية على محور الدوران.

تحميل علوي

تتميز بعض طرازات محركات الأقراص، ومعظمها وحدات محمولة صغيرة الحجم، بآلية تحميل علوية حيث يُفتح غطاء المحرك يدويًا للأعلى ويُوضع القرص مباشرةً على محور الدوران [ 49 ] [ 50 ] (على سبيل المثال، جميع أجهزة بلاي ستيشن 1، وبلاي ستيشن 2 سليم، وبلاي ستيشن 3 سوبر سليم، وأجهزة جيم كيوب، ووي ميني، ودريم كاست ، ومعظم مشغلات الأقراص المدمجة المحمولة ، وبعض مسجلات الأقراص المدمجة المستقلة مزودة بمحركات أقراص ذات تحميل علوي). وتتميز هذه المحركات أحيانًا باستخدام محامل كروية زنبركية لتثبيت القرص في مكانه، مما يقلل من تلف القرص في حال تحريك المحرك أثناء دورانه.

بخلاف آليات التحميل بالدرج والفتحة بشكل افتراضي، يمكن فتح محركات الأقراص الضوئية ذات التحميل العلوي دون توصيلها بالطاقة.

تحميل الخرطوشة

استخدمت بعض محركات الأقراص المدمجة (CD-ROM) المبكرة آليةً تتطلب إدخال الأقراص المدمجة في خراطيش أو علب خاصة ، تشبه إلى حد ما قرصًا مرنًا صغيرًا بحجم 3.5 بوصة . كان الهدف من ذلك حماية القرص من التلف العرضي بتغليفه بغلاف بلاستيكي أكثر متانة، إلا أن هذه الآلية لم تلقَ رواجًا واسعًا نظرًا لتكلفتها الإضافية ومخاوف التوافق، إذ كانت هذه المحركات تتطلب أيضًا إدخال الأقراص يدويًا في علبة قابلة للفتح قبل الاستخدام. تستخدم محركات الأقراص الضوئية، مثل محركات الأقراص الضوئية فائقة الكثافة ( UDO )، ومحركات الأقراص المغناطيسية الضوئية ، وقرص الوسائط العالمي ( UMD )، وDataPlay ، والقرص الاحترافي ، و MiniDisc ، وأرشيف الأقراص الضوئية ، بالإضافة إلى أقراص DVD-RAM و Blu-ray المبكرة ، خراطيش الأقراص الضوئية.

واجهات الحاسوب

مخرج صوت رقمي ، ومخرج صوت تناظري ، وواجهة ATA متوازية

تستخدم جميع محركات الأقراص الضوئية بروتوكول SCSI على مستوى ناقل الأوامر، وكانت الأنظمة الأولية تستخدم إما ناقل SCSI كامل الميزات ، أو نسخة مُخفّضة التكلفة منه، نظرًا لارتفاع تكلفة بيعها للمستهلكين. ويعود ذلك إلى أن معايير ATA التقليدية في ذلك الوقت لم تكن تدعم أو تتضمن أي بنود خاصة بالوسائط القابلة للإزالة أو التوصيل السريع لمحركات الأقراص. صُممت معظم محركات الأقراص الداخلية الحديثة لأجهزة الكمبيوتر الشخصية والخوادم ومحطات العمل لتناسب فتحة محرك أقراص قياسية بحجم 5.25 بوصة ، وتتصل بالجهاز المضيف عبر واجهة ناقل ATA أو SATA ، ولكنها تتواصل باستخدام أوامر بروتوكول SCSI على مستوى البرمجيات ، وفقًا لمعيار واجهة حزمة ATA المُطور لجعل واجهات Parallel ATA/IDE متوافقة مع الوسائط القابلة للإزالة. قد تدعم بعض الأجهزة أوامر خاصة بالشركة المصنعة، مثل كثافة التسجيل (" GigaRec ")، وإعداد طاقة الليزر (" VariRec ")، وإمكانية تحديد سرعة الدوران يدويًا بشكل صارم بما يتجاوز إعداد السرعة العام (بشكل منفصل للقراءة والكتابة)، وضبط سرعات حركة العدسة والدرج حيث يقلل الإعداد المنخفض من الضوضاء ، كما هو مُطبق في بعض محركات أقراص Plextor ، بالإضافة إلى إمكانية فرض سرعة نسخ أعلى من السرعة الموصى بها لنوع الوسائط، لأغراض الاختبار، كما هو مُطبق في بعض محركات أقراص Lite-On . [ 51 ] [ 52 ] [ 53 ] [ 54 ] بالإضافة إلى ذلك، قد توجد مخارج صوت رقمية وتناظرية. يمكن توصيل هذه المخارج عبر كابل رأسي ببطاقة الصوت أو اللوحة الأم أو بسماعات الرأس أو مكبر صوت خارجي باستخدام كابل قابس AUX مقاس 3.5 مم، وهو الكابل الموجود في العديد من محركات الأقراص الضوئية القديمة. [ 55 ] [ 56 ] في وقت من الأوقات، كانت برامج الكمبيوتر التي تشبه مشغلات الأقراص المدمجة تتحكم في تشغيل الأقراص المدمجة. [ 57 ] [ 58 ] اليوم يتم استخراج المعلومات من القرص كبيانات رقمية، ليتم تشغيلها أو تحويلها إلى تنسيقات ملفات أخرى.

تحتوي بعض محركات الأقراص الضوئية المبكرة على أزرار مخصصة للتحكم في تشغيل الأقراص المدمجة على لوحتها الأمامية، مما يسمح لها بالعمل كمشغل أقراص مدمجة مستقل . [ 55 ]

كانت محركات الأقراص الخارجية شائعة في البداية، لأنها كانت تتطلب في كثير من الأحيان إلكترونيات معقدة لتشغيلها، تضاهي في تعقيدها نظام الحاسوب المضيف نفسه. تتوفر محركات أقراص خارجية تستخدم واجهات SCSI ، والمنفذ المتوازي ، و USB ، و FireWire ، ومعظم محركات الأقراص الحديثة تعمل بتقنية USB . بعض الإصدارات المحمولة لأجهزة الكمبيوتر المحمولة تعمل بالبطاريات أو مباشرة من ناقل الواجهة.

كانت محركات الأقراص المزودة بواجهة SCSI في الأصل هي واجهة النظام الوحيدة المتاحة، لكنها لم تحظَ بشعبية في سوق المستهلكين ذوي الميزانية المحدودة، والذين كانوا يمثلون غالبية الطلب. كانت هذه المحركات أقل شيوعًا وأكثر تكلفة، نظرًا لتكلفة شرائح الواجهة، وموصلات SCSI الأكثر تعقيدًا، وحجم المبيعات المحدود مقارنةً بالتطبيقات الاحتكارية منخفضة التكلفة، والأهم من ذلك، أن معظم أنظمة الكمبيوتر في السوق الاستهلاكية لم تكن مزودة بأي نوع من واجهات SCSI، مما جعل سوقها صغيرًا. مع ذلك، كان دعم العديد من معايير ناقل محركات الأقراص الضوئية الاحتكارية منخفضة التكلفة مُدمجًا عادةً في بطاقات الصوت، والتي كانت تُباع غالبًا مع محركات الأقراص الضوئية نفسها في السنوات الأولى. بل إن بعض حزم بطاقات الصوت ومحركات الأقراص الضوئية كانت تتضمن ناقل SCSI كاملًا. تعتبر شرائح التحكم في محركات الأقراص المتوازية ATA و Serial ATA الحديثة المتوافقة مع IDE/ATAPI وتقنية الواجهة الخاصة بها أكثر تعقيدًا في التصنيع من  واجهة محرك الأقراص SCSI التقليدية ذات 8 بت 50 ميجاهرتز، لأنها تتميز بخصائص كل من ناقل SCSI و ATA، ولكنها أرخص في التصنيع بشكل عام بسبب وفورات الحجم.

عند تطوير محرك الأقراص الضوئية لأول مرة ، لم يكن من السهل إضافته إلى أنظمة الحاسوب. بعض الحواسيب، مثل IBM PS/2، كانت تعتمد بشكل أساسي على محرك الأقراص المرنة والصلبة بحجم 3.5 بوصة ، ولم تكن تتضمن مكانًا لجهاز داخلي كبير. كما أن أجهزة IBM الشخصية وأجهزة الكمبيوتر المشابهة لها كانت في البداية مزودة بواجهة محرك أقراص ATA واحدة (متوازية) ، والتي كانت تُستخدم بالفعل لدعم محركي أقراص صلبة عند ظهور محرك الأقراص المضغوطة (CD-ROM)، وكانت عاجزة تمامًا عن دعم الوسائط القابلة للإزالة. فسقوط محرك الأقراص أو إزالته من ناقل البيانات أثناء تشغيل النظام كان يتسبب في خطأ لا يمكن إصلاحه وانهيار النظام بأكمله. ببساطة، لم تكن أجهزة الكمبيوتر المحمولة الاستهلاكية المبكرة مزودة بواجهة مدمجة عالية السرعة لدعم أجهزة التخزين الخارجية. أما أنظمة محطات العمل وأجهزة الكمبيوتر المحمولة المتطورة، فكانت مزودة بواجهة SCSI التي كانت معيارًا للأجهزة المتصلة خارجيًا.

طابعة HP C4381A CD-Writer Plus من سلسلة 7200 (1998)، توضح المنافذ المتوازية للتوصيل بين الطابعة والكمبيوتر

تم حل هذه المشكلة من خلال عدة تقنيات:

  • كانت بطاقات الصوت القديمة تتضمن واجهة لمحرك أقراص CD-ROM. في البداية، كانت هذه الواجهات حصرية لكل مصنّع لأقراص CD-ROM. غالبًا ما كانت بطاقة الصوت تحتوي على واجهتين أو ثلاث واجهات مختلفة قادرة على التواصل مع محرك أقراص CD-ROM.
  • طُوِّرت في وقتٍ ما طريقةٌ لاستخدام المنفذ المتوازي مع محركات الأقراص الخارجية. كان هذا المنفذ يُستخدم تقليديًا لتوصيل الطابعة، ولكن على عكس الاعتقاد الشائع، ليس هذا استخدامه الوحيد، إذ توجد أجهزة مساعدة خارجية متنوعة لحافلة IEEE-1278، بما في ذلك على سبيل المثال لا الحصر محركات أقراص النسخ الاحتياطي الشريطية. كان هذا بطيئًا، ولكنه كان خيارًا متاحًا لأجهزة الكمبيوتر المحمولة منخفضة إلى متوسطة المواصفات التي لا تحتوي على منفذ SCSI مدمج أو منفذ توسعة PCMCIA.
  • كما تم تطوير واجهة محرك الأقراص الضوئية PCMCIA لأجهزة الكمبيوتر المحمولة .
  • يمكن تثبيت بطاقة SCSI في أجهزة الكمبيوتر المكتبية لتلبية احتياجات حاوية محرك أقراص SCSI خارجية أو لتشغيل محركات الأقراص الصلبة ومحركات الأقراص الضوئية SCSI المثبتة داخليًا، على الرغم من أن SCSI عادة ما يكون أغلى قليلاً من الخيارات الأخرى، حيث يفرض بعض مصنعي المعدات الأصلية رسومًا إضافية مقابل ذلك.

بسبب عدم وجود خاصية عدم التزامن في التطبيقات الحالية، قد يتسبب محرك الأقراص الضوئية الذي يواجه قطاعات تالفة في توقف برامج الكمبيوتر التي تحاول الوصول إلى محركات الأقراص، مثل مستكشف ويندوز .

تكوين SCSI

قد تدعم بعض طرازات محركات الأقراص تعديل معايير الأداء لتحسين الأداء واختباره، مثل عدد محاولات القراءة ( RRC)، وعدد محاولات الكتابة ( WRC)، وخيار تعطيل تصحيح الأخطاء ( DCR). على سبيل المثال، يحدد عدد محاولات القراءة عدد مرات محاولة محرك الأقراص قراءة قطاع تالف. قد تزيد القيمة الأعلى من احتمالية قراءة القطاعات التالفة بنجاح، ولكن على حساب سرعة الاستجابة، حيث تُضيف تأخيرات يبدو خلالها الجهاز غير مستجيب للحاسوب.

تتيح أداة sdparmسطر الأوامر التحكم اليدوي في هذه المعلمات. على سبيل المثال، sdparm --set RRC=10 /dev/sr0تُعيّن عدد محاولات إعادة القراءة إلى 10 لملف جهاز محرك الأقراص الضوئية "sr0"، وتُدرج sdparm --all /dev/sr0جميع صفحات الترميز. قد تختلف تفسيرات هذه القيم بين طرازات محركات الأقراص أو الشركات المصنعة. [ 59 ] [ 60 ]

الآلية الداخلية للمحرك

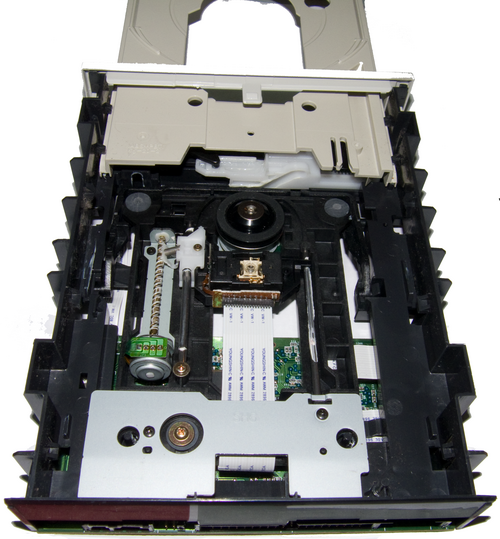

الآلية الداخلية لمحرك أقراص DVD-ROM. انظر النص لمزيد من التفاصيل.

تظهر محركات الأقراص الضوئية في الصور وهي في وضعها الصحيح؛ يوضع القرص فوقها. يقوم نظام الليزر والبصريات بمسح الجانب السفلي من القرص.

بالرجوع إلى الصورة العلوية، يظهر محرك القرص، وهو عبارة عن أسطوانة معدنية، إلى يمين مركز الصورة مباشرةً، مزود بمحور توسيط رمادي وحلقة قيادة مطاطية سوداء في الأعلى. يوجد مشبك دائري على شكل قرص، مثبت بشكل غير محكم داخل الغطاء، وهو حر الدوران؛ وهو غير ظاهر في الصورة. بعد توقف درج القرص عن الحركة للداخل، ومع ارتفاع المحرك وأجزائه المتصلة به، يلامس مغناطيس بالقرب من أعلى مجموعة الدوران المشبك ويجذبه بقوة لتثبيت القرص وتوسيطه. هذا المحرك هو محرك تيار مستمر بدون فرش من نوع "خارج الدوار" ، حيث يحتوي على دوار خارجي - كل جزء مرئي منه يدور.

يحمل قضيبان توجيه متوازيان يمتدان بين الزاوية العلوية اليسرى والزاوية السفلية اليمنى في الصورة "المنزلق"، وهو رأس القراءة والكتابة الضوئي المتحرك. وكما هو موضح، فإن هذا "المنزلق" قريب من حافة القرص أو عند موضع قراءته أو كتابته. ولتحريك "المنزلق" أثناء عمليات القراءة أو الكتابة المستمرة، يقوم محرك متدرج بتدوير لولب ناقل لتحريك "المنزلق" عبر نطاق حركته الكامل. المحرك نفسه هو الأسطوانة الرمادية القصيرة الموجودة يسار قاعدة امتصاص الصدمات الأبعد مباشرةً؛ وعموده موازٍ لقضبان الدعم. أما اللولب الناقل فهو القضيب ذو التفاصيل الداكنة المتباعدة بانتظام؛ وهي عبارة عن أخاديد حلزونية تتعشق مع دبوس على "المنزلق".

على النقيض من ذلك، تستخدم الآلية الموضحة في الصورة الثانية، والمأخوذة من مشغل أقراص DVD رخيص الصنع، محركات تيار مستمر ذات فرش أقل دقة وكفاءة لتحريك المنزلق وتدوير القرص. تستخدم بعض محركات الأقراص القديمة محرك تيار مستمر لتحريك المنزلق، ولكنها تحتوي أيضًا على مشفر دوار مغناطيسي لتتبع الموضع. تستخدم معظم محركات الأقراص في أجهزة الكمبيوتر محركات متدرجة.

الهيكل المعدني الرمادي مُثبّت بممتصات صدمات في زواياه الأربع لتقليل حساسيته للصدمات الخارجية، وللحد من ضوضاء المحرك الناتجة عن عدم التوازن المتبقي عند التشغيل بسرعات عالية. تقع حلقات تثبيت ممتصات الصدمات الناعمة أسفل البراغي النحاسية اللون في الزوايا الأربع (البرغي الأيسر غير ظاهر).

في الصورة الثالثة، تظهر المكونات الموجودة أسفل غطاء آلية العدسة. ويمكن رؤية المغناطيسين الدائمين على جانبي حامل العدسة، بالإضافة إلى الملفات التي تحرك العدسة. وهذا يسمح بتحريك العدسة لأعلى ولأسفل وللأمام وللخلف لتثبيت تركيز الشعاع.

في الصورة الرابعة، يظهر الجزء الداخلي من وحدة البصريات. لاحظ أنه بما أن هذا محرك أقراص CD-ROM، فإنه يحتوي على ليزر واحد فقط، وهو المكون الأسود المثبت أسفل يسار الوحدة. أعلى الليزر مباشرةً توجد عدسة التركيز الأولى والمنشور اللذان يوجهان الشعاع نحو القرص. الجسم الطويل والرفيع في المنتصف هو مرآة نصف فضية تعمل على تقسيم شعاع الليزر في اتجاهات متعددة. أسفل يمين المرآة يوجد الصمام الثنائي الضوئي الرئيسي الذي يستشعر الشعاع المنعكس عن القرص. أعلى الصمام الثنائي الضوئي الرئيسي يوجد صمام ثنائي ضوئي ثانٍ يُستخدم لاستشعار طاقة الليزر وتنظيمها.

المادة البرتقالية غير المنتظمة عبارة عن رقائق نحاسية محفورة مرنة مدعومة بطبقة رقيقة من البلاستيك؛ هذه " دوائر مرنة " تربط كل شيء بالإلكترونيات (التي لم يتم عرضها).

تاريخ

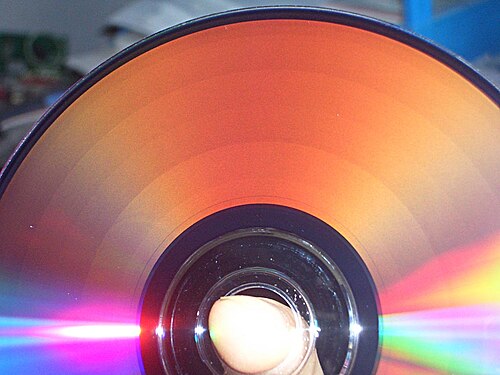

يمكن رؤية نمط التسجيل Z-CLV بسهولة بعد نسخ قرص DVD-R.

كان أول قرص ليزري، الذي عُرض عام 1972، هو قرص الفيديو "ليزر فيجن" مقاس 12 بوصة . وكانت إشارة الفيديو تُخزن بتنسيق تناظري مثل شريط الفيديو. أما أول قرص ضوئي مُسجل رقميًا فكان قرصًا صوتيًا مضغوطًا (CD) مقاس 5 بوصات بتنسيق للقراءة فقط، وقد طورته شركتا سوني وفيليبس عام 1975. [ 61 ]

أُعلن عن أول محركات أقراص ضوئية قابلة للمسح في عام 1983 من قِبل ماتسوشيتا (باناسونيك)، [ 62 ] وسوني، وكوكوساي دينشين دينوا (KDDI). [ 63 ] وفي عام 1987، أصدرت سوني أول محرك أقراص ضوئية تجاري قابل للمسح وإعادة الكتابة بحجم 5 + 1/4 بوصة ، [ 61 ] مزود بأقراص مزدوجة الجوانب بسعة 325 ميجابايت لكل جانب. [ 62 ]

طُوِّر تنسيق القرص المضغوط (CD-ROM) من قِبَل شركتي سوني ودينون ، وطُرِح عام 1984، كامتدادٍ لتقنية القرص المضغوط الصوتي الرقمي (CD -Digital Audio )، ووُضِعَ ليحتوي على أي نوع من البيانات الرقمية. تبلغ سعة تخزين تنسيق القرص المضغوط 650  ميجابايت. وفي العام نفسه، طرحت سوني تنسيق تخزين البيانات بالليزر (LaserDisc) ، بسعة تخزين أكبر تبلغ 3.28 جيجابايت . [ 64 ]

في سبتمبر 1992، أعلنت سوني عن تقنية MiniDisc ، التي كان من المفترض أن تجمع بين نقاء الصوت في الأقراص المدمجة وسهولة استخدام أشرطة الكاسيت. [ 65 ] تبلغ السعة القياسية 80 دقيقة من الصوت. وفي يناير 2004، كشفت سوني عن تقنية Hi-MD المطورة ، التي زادت السعة إلى 1  جيجابايت (48 ساعة من الصوت).

طُوِّر تنسيق أقراص DVD من قِبَل باناسونيك وسوني وتوشيبا ، وأُطلق عام 1995، وكان قادرًا على استيعاب 4.7  جيجابايت لكل طبقة. بدأت باناسونيك وتوشيبا بشحن أول مشغلات أقراص DVD في 1 نوفمبر 1996 في اليابان، بينما بدأت فوجيتسو بشحن أول أجهزة كمبيوتر متوافقة مع DVD-ROM في 6 نوفمبر من العام نفسه . [ 66 ] بدأت مبيعات محركات أقراص DVD-ROM لأجهزة الكمبيوتر في الولايات المتحدة في 24 مارس 1997، عندما طرحت شركة كرييتف لابز مجموعة PC-DVD في السوق. [ 67 ]

في عام 1999، أصدرت شركة كينوود محرك أقراص ضوئية متعدد الحزم حقق سرعات حرق تصل إلى 72 ضعفًا، وهو ما يتطلب سرعات دوران خطيرة للوصول إليها باستخدام الحرق أحادي الحزمة. [ 28 ] [ 68 ] ومع ذلك، فقد عانى من مشاكل في الموثوقية. [ 30 ]

كشفت شركة سوني عن أول نموذج أولي لتقنية بلو راي في أكتوبر 2000، [ 69 ] وطُرح أول جهاز تسجيل تجاري في الأسواق في 10 أبريل 2003. [ 70 ] وفي يناير 2005، أعلنت شركة TDK عن تطويرها طبقة بوليمرية فائقة الصلابة ورقيقة للغاية (" Durabis ") لأقراص بلو راي؛ وقد مثّل هذا تقدماً تقنياً هاماً نظراً للحاجة المُلحة لتوفير حماية أفضل للأقراص من الخدوش والتلف مقارنةً بأقراص DVD. ومن الناحية التقنية، تتطلب أقراص بلو راي أيضاً طبقة أرق نظراً لشعاع الليزر الأزرق ذي الطول الموجي الأقصر. [ 71 ] تم شحن أول مشغلات أقراص بلو راي ( سامسونج BD-P1000) في منتصف يونيو 2006. [ 72 ] أصدرت سوني وإم جي إم أول أقراص بلو راي في 20 يونيو 2006. [ 73 ] كان أول محرك أقراص بلو راي قابل لإعادة الكتابة لأجهزة الكمبيوتر الشخصية متاحًا على نطاق واسع هو BWU-100A، والذي أصدرته سوني في 18 يوليو 2006. [ 74 ]

ابتداءً من منتصف العقد الثاني من الألفية، بدأت شركات تصنيع الحواسيب بالتوقف عن تضمين محركات الأقراص الضوئية المدمجة في منتجاتها، وذلك مع ظهور محركات أقراص USB الرخيصة والمتينة (التي لا تتسبب الخدوش فيها بتلف البيانات أو عدم إمكانية الوصول إلى الملفات أو انقطاع الصوت/الفيديو)، والسريعة وذات السعة العالية، بالإضافة إلى خدمة الفيديو حسب الطلب عبر الإنترنت. يُتيح الاستغناء عن محرك الأقراص الضوئية استخدام لوحات دوائر أكبر وأقل كثافة في أجهزة الكمبيوتر المحمولة، مما يقلل من عدد الطبقات المطلوبة، ويخفض تكاليف الإنتاج، ويقلل الوزن والسماكة، كما يُتيح استخدام بطاريات أكبر حجماً. كذلك، بدأت شركات تصنيع صناديق الحواسيب بالتوقف عن تضمين فتحات بحجم 5.25 بوصة لتثبيت محركات الأقراص الضوئية. ومع ذلك، لا تزال محركات الأقراص الضوئية الجديدة متوفرة للشراء (حتى عام 2020). تشمل الشركات المصنعة الأصلية البارزة لمحركات الأقراص الضوئية كلاً من هيتاشي ، وإل جي إلكترونيكس (التي اندمجت في هيتاشي-إل جي لتخزين البيانات )، وتوشيبا ، وسامسونج إلكترونيكس (التي اندمجت في توشيبا سامسونج لتكنولوجيا التخزين )، وسوني ، وإن إي سي ( التي اندمجت في أوبتيارك )، ولايت-أون، وفيليبس (التي اندمجت في فيليبس ولايت-أون للحلول الرقمية )، وبايونير كوربوريشن ، وبليكستر ، وباناسونيك ، وياماها كوربوريشن ، وكينوود . [ 75 ]

التوافق

معظم محركات الأقراص الضوئية متوافقة مع الإصدارات السابقة حتى الأقراص المدمجة، على الرغم من أن هذا ليس مطلوبًا بموجب المعايير.

بالمقارنة مع  طبقة البولي كربونات التي يبلغ سمكها 1.2 مم في القرص المضغوط، لا يحتاج شعاع الليزر في قرص DVD إلا إلى اختراق 0.6  مم للوصول إلى سطح التسجيل. وهذا يسمح لمحرك أقراص DVD بتركيز الشعاع على بقعة أصغر وقراءة حفر أصغر. تدعم عدسة DVD تركيزًا مختلفًا لوسائط CD أو DVD باستخدام نفس الليزر. مع محركات أقراص Blu-ray الأحدث، لا يحتاج الليزر إلا إلى اختراق 0.1  مم من المادة. وبالتالي، يتطلب التجميع البصري عادةً نطاق تركيز أكبر. عمليًا، يكون النظام البصري لـ Blu-ray منفصلاً عن نظام DVD/CD.

محرك أقراص ضوئيةالقرص البصري أو الوسائط البصرية
قرص مضغوطقرص مضغوط قابل للتسجيلقرص مضغوط قابل لإعادة الكتابةقرص DVD مضغوطقرص DVD-RDVD+Rقرص DVD-RWDVD+RWDVD+R DLCAT BD مضغوطBD-RBD-REBD-R DLBD-RE DLBD-R XLBD-RE XL
مشغل أقراص صوتيةيقرأاقرأ 1اقرأ 2 12 لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
محرك أقراص CD-ROMيقرأاقرأ 1اقرأ 2لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص CD-Rيقرأيكتبيقرألا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص CD-RWيقرأيكتبيكتبلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
محرك أقراص DVD-ROMيقرأاقرأ 3اقرأ 3يقرأاقرأ 4اقرأ 4اقرأ 4اقرأ 4اقرأ 5لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص DVD-Rيقرأيكتبيكتبيقرأيكتباقرأ 6يقرأاقرأ 6اقرأ 5لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص DVD-RWيقرأيكتبيكتبيقرأيكتباقرأ 7اكتب 8اقرأ 6اقرأ 5لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص DVD+RWيقرأيكتبيكتبيقرأاقرأ 6اقرأ 9اقرأ 6يكتباقرأ 5لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص DVD+Rيقرأيكتبيكتبيقرأاقرأ 6يكتباقرأ 6يكتباقرأ 5لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص DVD±RWيقرأيكتبيكتبيقرأيكتبيكتبيكتبيكتباقرأ 5لا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
مسجل أقراص DVD±RW/DVD+R DL 13يقرأيكتبيكتبيقرأاكتب 10يكتباكتب 10يكتبيكتبلا أحدلا أحدلا أحدلا أحدلا أحدلا أحدلا أحد
قرص بلو راييقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرألا أحدلا أحد
مسجل أقراص بلو راياقرأ 11اكتب 11اكتب 11يقرأيكتبيكتبيكتبيكتبيكتبيقرأيكتبيقرأيقرأيقرألا أحدلا أحد
مسجل BD-REاقرأ 11اكتب 11اكتب 11يقرأيكتبيكتبيكتبيكتبيكتبيقرأيكتبيكتبيقرأيقرألا أحدلا أحد
مسجل أقراص BD-R DLاقرأ 11اكتب 11اكتب 11يقرأيكتبيكتبيكتبيكتبيكتبيقرأيكتبيكتبيكتبيقرألا أحدلا أحد
مسجل BD-RE DLاقرأ 11اكتب 11اكتب 11يقرأيكتبيكتبيكتبيكتبيكتبيقرأيكتبيكتبيكتبيكتبلا أحدلا أحد
قرص BD-ROM XLيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأيقرأ
مسجل BD-R XLاقرأ 11اكتب 11اكتب 11يقرأيكتبيكتبيكتبيكتبيكتبيقرأيكتبيكتبيكتبيكتبيكتبيقرأ
مسجل BD-RE XLاقرأ 11اكتب 11اكتب 11يقرأيكتبيكتبيكتبيكتبيكتبيقرأيكتبيكتبيكتبيكتبيكتبيكتب
  • ^1 قد تسبب بعض أنواع وسائط CD-R ذات الأصباغ الأقل انعكاسًا مشاكل.
  • ^2 قد لا يعمل في محركات الأقراص غير المتوافقة مع تقنية القراءة المتعددة.
  • ^3 قد لا يعمل في بعض محركات أقراص DVD-ROM القديمة. لن يعمل قرص CD-R في أي محرك أقراص لا يحتوي على ليزر 780 نانومتر. يختلف توافق قرص CD-RW. [ 76 ]
  • لم تعمل أقراص DVD+RW الأربعة في مشغلات الفيديو القديمة التي كانت تشغل أقراص DVD-RW. لم يكن ذلك بسبب عدم توافق مع التنسيق، بل كان ميزة مقصودة مدمجة في البرامج الثابتة من قِبل أحدمصنعي محركات الأقراص.
  • قد يختلف توافق القراءة مع محركات أقراص DVD الحالية اختلافًا كبيرًا باختلاف نوع أقراص DVD+R DL المستخدمة. كما أن المحركات التي سبقت هذه الأقراص لم تكن تحتوي على رمز القرص لأقراص DVD+R DL في برامجها الثابتة (لم تكن هذه مشكلة بالنسبة لأقراص DVD-R DL، على الرغم من أن بعض المحركات كانت تقرأ الطبقة الأولى فقط).
  • ^6 لم تتمكن مسجلات DVD+RW و DVD+R المبكرة من الكتابة على وسائط DVD-R(W) (والعكس صحيح).
  • ^7 سيعمل في جميع محركات الأقراص التي تقرأ أقراص DVD-R لأن بايت معرف التوافق هو نفسه.
  • ^8 قد يقوم برنامج التسجيل الثابت بحظر أو رفض التسجيل على بعض أنواع وسائط DVD-RW.
  • تم إصدار تنسيق DVD +RW قبل تنسيق DVD+R. ويمكن ترقية جميع محركات أقراص DVD+RW فقط لكتابة أقراص DVD+R عن طريق تحديث البرامج الثابتة.
  • ^10 اعتبارًا من أبريل 2005، فإن جميع مسجلات DVD+R DL الموجودة في السوقSuper Multi.
  • ^11 اعتبارًا من أكتوبر 2006، أصبحت محركات أقراص BD التي تم إصدارها مؤخرًا قادرة على قراءة وكتابة وسائط CD.
  • ^12 قد تواجه طرازات مشغلات الأقراص المدمجة القديمة صعوبة في التعامل مع انخفاض انعكاسية وسائط CD-RW.
  • ^13 يُعرف أيضًا باسم"مسجل أقراص DVD المتعددة"

أداء التسجيل

كانت أقراص التنظيف المزودة بفرش متوفرة في السوق الثانوية.

في عصر محركات أقراص CD، كانت تُصنّف عادةً بثلاث سرعات مختلفة. السرعة الأولى مخصصة للكتابة لمرة واحدة (R)، والثانية لإعادة الكتابة (RW)، والأخيرة للقراءة فقط (ROM). على سبيل المثال، محرك أقراص CD بسرعة 40×/16×/48× قادر على الكتابة على أقراص CD-R بسرعة 40× (6000  كيلوبت/ثانية)، والكتابة على أقراص CD-RW بسرعة 16× (2400  كيلوبت/ثانية)، والقراءة من أقراص CD-ROM بسرعة 48× (7200  كيلوبت/ثانية).

خلال فترة محركات الأقراص المدمجة (CD-RW/DVD-ROM) ، يتم تحديد تصنيف سرعة إضافي (على سبيل المثال 16× في 52×/32×/52×/16×) لعمليات قراءة وسائط DVD-ROM.

بالنسبة لمحركات أقراص DVD، ومحركات أقراص Blu-ray المدمجة، ومحركات أقراص Blu-ray، يتم تحديد سرعة الكتابة والقراءة لوسائطها البصرية الخاصة في علبة البيع بالتجزئة، أو دليل المستخدم، أو الكتيبات أو النشرات المرفقة.

في أواخر التسعينيات، أصبحت مشكلة نفاد سعة المخزن المؤقت شائعة للغاية مع ظهور مسجلات الأقراص المدمجة عالية السرعة في أجهزة الكمبيوتر المنزلية والمكتبية، والتي - لأسباب مختلفة - لم تكن قادرة في كثير من الأحيان على توفير أداء الإدخال/الإخراج الكافي للحفاظ على تدفق البيانات إلى المسجل بشكل مستمر. في حال نفاد سعة المخزن المؤقت، كان المسجل يُجبر على إيقاف عملية التسجيل، تاركًا مسارًا مبتورًا يجعل القرص غير قابل للاستخدام في أغلب الأحيان.

استجابةً لذلك، بدأ مصنّعو مسجلات الأقراص المدمجة بتزويدها بمحركات مزودة بتقنية "حماية من نفاد المخزن المؤقت" (تحت مسميات تجارية مختلفة، مثل "BURN-Proof" من سانيو ، و "JustLink" من ريكو ، و "Lossless Link" من ياماها ). تتيح هذه التقنية إمكانية إيقاف عملية التسجيل واستئنافها، بحيث يمكن معالجة الفجوة الناتجة عن التوقف بواسطة منطق تصحيح الأخطاء المدمج في مشغلات الأقراص المدمجة ومحركات أقراص CD-ROM. وقد صُممت أولى هذه المحركات بسرعة 12× و16×.

كان جهاز Pioneer DVR-108 أول محرك أقراص ضوئية يدعم تسجيل أقراص DVD بسرعة 16× ، وقد صدر في النصف الثاني من عام 2004. لكن في ذلك الوقت، لم تكن أي وسائط DVD قابلة للتسجيل تدعم هذه السرعة العالية. [ 77 ] [ 78 ] [ 79 ]

بينما تقوم محركات الأقراص بنسخ أقراص DVD+R وDVD+RW وجميع تنسيقات Blu-ray، فإنها لا تتطلب أي عملية تصحيح للأخطاء، حيث يستطيع المسجل وضع البيانات الجديدة بدقة في نهاية عملية الكتابة المعلقة، مما ينتج عنه مسار متصل (وهذا ما حققته تقنية DVD+). على الرغم من أن الواجهات اللاحقة كانت قادرة على بث البيانات بالسرعة المطلوبة، إلا أن العديد من محركات الأقراص تكتب الآن بسرعة خطية ثابتة مُجزأة ( Z-CLV ). هذا يعني أن محرك الأقراص يضطر إلى تعليق عملية الكتابة مؤقتًا أثناء تغيير السرعة، ثم استئنافها بمجرد الوصول إلى السرعة الجديدة. ويتم التعامل مع هذا بنفس طريقة التعامل مع نقص البيانات في المخزن المؤقت.

تبلغ سعة المخزن المؤقت الداخلي لمحركات أقراص الكتابة الضوئية: 8  ميجابايت أو 4  ميجابايت عند تسجيل وسائط BD-R أو BD-R DL أو BD-RE أو BD-RE DL؛ و2  ميجابايت عند تسجيل وسائط DVD-R أو DVD-RW أو DVD-R DL أو DVD+R أو DVD+RW أو DVD+RW DL أو DVD-RAM أو CD-R أو CD-RW.

مخططات التسجيل

كان تسجيل الأقراص المدمجة على أجهزة الكمبيوتر الشخصية في الأصل عمليةً تعتمد على معالجة البيانات دفعةً واحدة، إذ كانت تتطلب برامج متخصصة لإنشاء " صورة " للبيانات المراد تسجيلها وتسجيلها على القرص في جلسة واحدة. كان هذا مقبولاً لأغراض الأرشفة، ولكنه حدّ من سهولة استخدام أقراص CD-R وCD-RW كوسيط تخزين قابل للإزالة .

الكتابة الحزمية هي آلية يقوم فيها المسجل بالكتابة تدريجيًا على القرص في دفعات قصيرة، أو حزم. تملأ الكتابة الحزمية المتسلسلة القرص بالحزم من الأسفل إلى الأعلى. ولجعل القرص قابلاً للقراءة في محركات أقراص CD-ROM وDVD-ROM، يمكن إغلاقه في أي وقت بكتابة جدول المحتويات النهائي في بدايته؛ بعد ذلك، لا يمكن الكتابة على القرص باستخدام الحزم. يمكن استخدام الكتابة الحزمية، إلى جانب دعم نظام التشغيل ونظام ملفات مثل UDF ، لمحاكاة الوصول العشوائي للكتابة كما هو الحال في وسائط التخزين مثل ذاكرة الفلاش والأقراص المغناطيسية.

تقسم تقنية كتابة الحزم ذات الطول الثابت (على أقراص CD-RW وDVD-RW) القرص إلى حزم ذات حجم ثابت مع إضافة مسافات فاصلة. تقلل هذه المسافات الفاصلة من سعة القرص، لكنها تسمح للمسجل ببدء التسجيل وإيقافه على حزمة معينة دون التأثير على الحزم المجاورة. تشبه هذه التقنية إلى حد كبير إمكانية الكتابة على الكتل التي توفرها الوسائط المغناطيسية، ما يسمح للعديد من أنظمة الملفات التقليدية بالعمل كما هي. مع ذلك، لا يمكن قراءة هذه الأقراص في معظم محركات أقراص CD-ROM وDVD-ROM أو على معظم أنظمة التشغيل دون برامج تشغيل إضافية من جهات خارجية. لا يُعد تقسيم البيانات إلى حزم موثوقًا كما يبدو، إذ لا تستطيع محركات أقراص CD-R(W) وDVD-R(W) تحديد موقع البيانات إلا داخل كتلة بيانات واحدة. على الرغم من ترك مسافات فاصلة كبيرة (المسافة الفاصلة المذكورة أعلاه) بين الكتل، إلا أن محرك الأقراص قد يخطئ أحيانًا في تحديد موقع البيانات، ما قد يؤدي إلى تلف بعض البيانات الموجودة أو حتى جعل القرص غير قابل للقراءة.

يُزيل تنسيق قرص DVD+RW عدم الموثوقية هذا من خلال تضمين تلميحات توقيت أكثر دقة في أخدود البيانات بالقرص، مما يسمح باستبدال كتل البيانات الفردية (أو حتى البايتات) دون التأثير على التوافق مع الإصدارات السابقة (وهي ميزة تُعرف باسم "الربط بدون فقدان"). صُمم هذا التنسيق خصيصًا للتعامل مع التسجيل المتقطع نظرًا لتوقع استخدامه على نطاق واسع في مسجلات الفيديو الرقمية . تستخدم العديد من هذه المسجلات أنظمة ضغط فيديو متغيرة المعدل، مما يتطلب منها التسجيل على دفعات قصيرة؛ ويسمح بعضها بالتشغيل والتسجيل المتزامنين من خلال التناوب السريع بين التسجيل حتى نهاية القرص والقراءة من مكان آخر. كما يشمل نظام أقراص Blu-ray هذه التقنية أيضًا.

يهدف برنامج ماونت رينيير إلى جعل استخدام أقراص CD-RW وDVD+RW المكتوبة بتقنية الحزم سهلاً ومريحاً كاستخدام الوسائط المغناطيسية القابلة للإزالة، وذلك من خلال قيام البرنامج الثابت بتهيئة الأقراص الجديدة في الخلفية ومعالجة عيوب الوسائط (عن طريق تعيين أجزاء القرص التي تآكلت بفعل عمليات المسح تلقائياً لحجز مساحة في مكان آخر على القرص). اعتباراً من فبراير 2007، أصبح دعم ماونت رينيير مُدمجاً في نظام التشغيل ويندوز فيستا . أما جميع الإصدارات السابقة من ويندوز، وكذلك نظام ماك أو إس إكس ، فتتطلب حلاً من طرف ثالث .

المعرف الفريد للمسجل

نتيجةً لضغوط صناعة الموسيقى، ممثلةً بالاتحاد الدولي للصناعة الفونوغرافية (IFPI) ورابطة صناعة التسجيلات الأمريكية ( RIAA) ، طورت شركة فيليبس رمز تعريف المُسجِّل (RID) لربط الوسائط بشكلٍ فريد بالمُسجِّل الذي قام بتسجيلها. هذا المعيار مُدرج في كتب رينبو . يتكون رمز RID من رمز المورِّد (مثل "PHI" لشركة فيليبس)، ورقم الطراز، والمعرّف الفريد للمُسجِّل. وبحسب شركة فيليبس، فإن رمز RID "يُمكّن من تتبُّع كل قرص إلى الجهاز الذي تم تسجيله عليه تحديدًا باستخدام معلومات مُشفَّرة في التسجيل نفسه. استخدام رمز RID إلزامي." [ 80 ]

على الرغم من أن معرّف القرص (RID) طُرح لأغراض صناعة الموسيقى والفيديو، إلا أنه مُضمّن في كل قرص يُكتب بواسطة أي محرك أقراص، بما في ذلك أقراص البيانات والنسخ الاحتياطية. وتُعدّ قيمة معرّف القرص موضع شك، إذ يستحيل (حاليًا) تحديد موقع أي مُسجّل على حدة لعدم وجود قاعدة بيانات له.

رمز تعريف المصدر

رمز تعريف المصدر (SID) هو رمز مورد مكون من ثمانية أحرف، يضعه المصنّع على الأقراص الضوئية. لا يحدد رمز تعريف المصدر المصنّع فحسب، بل يحدد أيضًا المصنع والآلة التي أنتجت القرص.

بحسب شركة فيليبس، المسؤولة عن إدارة رموز SID، فإن رمز SID يوفر لمنشأة إنتاج الأقراص الضوئية وسيلة لتحديد جميع الأقراص التي تم إنتاجها أو نسخها في مصنعها، بما في ذلك معالج إشارة مسجل شعاع الليزر (LBR) المحدد أو القالب الذي أنتج طابعًا أو قرصًا معينًا. [ 80 ]

استخدام RID و SID معًا في الطب الشرعي

يعني الاستخدام القياسي لـ RID وSID أن كل قرص مكتوب يحتوي على سجل للجهاز الذي أنتج القرص (SID)، ومحرك الأقراص الذي كتبه (RID). قد تكون هذه المعلومات مجتمعة مفيدة للغاية لجهات إنفاذ القانون، ووكالات التحقيق، والمحققين من القطاعين الخاص والعام. [ 81 ]

كان الدافع الرئيسي وراء استحداث رمز SID هو تحديد مصانع إنتاج الأقراص التي تُنتج نسخًا غير مرخصة من الأقراص المدمجة التجارية. وبحلول تسعينيات القرن الماضي، تطورت عملية إنتاج الأقراص المدمجة من كونها تتطلب بيئة "غرفة نظيفة" تشمل عمليات متعددة، مما يستلزم استثمارًا كبيرًا ويقتصر على المؤسسات "المسؤولة"، إلى نشاط يُمكن القيام به باستخدام معدات "الخط الأحادي"، التي طُوّرت في أواخر ثمانينيات القرن الماضي، والقادرة على تجميع "العملية بأكملها في صندوق واحد" لا يشغل "مساحة أكبر من مكتبين". ونتيجة لذلك، توسعت صناعة تصنيع الأقراص المدمجة لتشمل مؤسسات أقل مصداقية، وبحلول عام 1994، أصبحت قادرة على إنتاج كمية من الأقراص تفوق ضعف الطلب المُقدّر على "الأقراص المدمجة الأصلية"، حيث ادّعت منظمات صناعة الموسيقى أن النسخ غير المشروعة تتفوق في المبيعات على النسخ الأصلية بهوامش كبيرة في بعض الأسواق. تصوّرت شركة فيليبس والاتحاد الدولي للصناعة الفونوغرافية (IFPI) أن مجموعات من الرموز، يُحدد كل منها منشأة إنتاج الأقراص ومصنع التصنيع المستخدم في إنتاج قرص معين، ستساعد في تحديد المسؤولين عن إنتاج الأقراص المدمجة غير المشروعة. ومع ذلك، اعتمدت الخطة على قيام مصانع التصنيع القائمة بتحديث معداتها لدعم تطبيق هذا الإجراء، واعتُبر التحدي المصاحب المتمثل في إقناع هذه المنشآت "صعبًا بعض الشيء" في الحالات التي تكون فيها هذه المنشآت متورطة بالفعل في إنتاج أعداد كبيرة من الأقراص غير المشروعة. [ 82 ]

انظر أيضاً

ملحوظات

  1. ↑ تشير سرعات القرص الزاوية ×48 على الأقراص المضغوطة، و×16 على أقراص DVD، و×12 على أقراص Blu-ray إلى تلك السرعة الخطية المكافئة المطلوبة لهذا المضاعف من السرعات الأصلية المعنية ، إذا تم الوصول إليها عند الحافة الخارجية للقرص، وتصل إلى سرعات دوران فيزيائية مماثلة .

مراجع

  1. ↑ "محركات الأقراص الضوئية والأقراص الضوئية - الأنواع ومخطط التوافق | ديل غانا" . www.dell.com . تاريخ الاطلاع: 12 مايو 2026 .
  2. ↑ فرانك، أليغرا (20 أكتوبر 2016). "جهاز نينتندو سويتش سيستخدم الخراطيش" . بوليغون . واشنطن العاصمة : فوكس ميديا . مؤرشف من الأصل في 20 أكتوبر 2016. تم الاطلاع عليه في 25 أكتوبر 2017 .
  3. ↑ "QPxTool - تحقق من الجودة" . qpxtool.sourceforge.io .
  4. ↑ QPxTool - التحقق من الجودة قائمة الأجهزة المدعومة بواسطة برنامج فحص جودة الصور QPxTool من dosc ]
  5. ↑badblocks /dev/sr0 على قرص تالف. قد يختلف اسم الجهاز حسب النظام وعدد محركات الأقراص المتصلة.
  6. ^ "Überbrennen von CD-Rs: معلومات" . www.kautz-lucas.de (باللغة الألمانية) . تم الاسترجاع في 13 أغسطس 2020 .
  7. ↑ فيديو: " توصيلات الصوت والفيديو لجهاز سامسونج ODD SE-S084D" (نُشر في 14 سبتمبر 2010)
  8. ↑ محرك أقراص DVD خارجي محمول TSSTcorp SE-208AB — دليل المستخدم: استخدام وضع "AV" (محاكاة نظام ملفات FAT32) (2011)
  9. ↑ "BluRay - سرعة التسجيل والقراءة" . www.hughsnews.ca . تاريخ الاطلاع: 11 أغسطس 2020. في هذه المرحلة المبكرة ، يُعدّ التنبؤ بأي شيء مجرد تكهنات، ولكن من الممكن وضع بعض التوقعات المبنية على معلومات دقيقة. من الناحية العملية، لطالما ثبت أن دوران القرص الضوئي بسرعة 10000 دورة في الدقيقة هو الحد الواقعي لمحركات الأقراص نصف الارتفاع، و5000 دورة في الدقيقة للمحركات النحيفة.
  10. 1 2 3 أرشيف محرك أقراص الكمبيوتر بايونير
  11. ↑ BDR-209DBK BD/DVD/CD WRITER - Pioneer ( mirror 1 , mirror 2 ): قمع الضوضاء، كتابة دقيقة.
  12. ↑ تايلور، جيم هـ.؛ جونسون، مارك ر.؛ كروفورد، تشارلز ج. (2006). تبسيط استخدام أقراص DVD . ماكجرو هيل بروفيشنال. الصفحات 7-8 . ISBN  0-07-142396-6.
  13. ↑ ستان، سورين ج. (1998). محرك الأقراص المضغوطة: وصف موجز للنظام . سبرينغر. ص 13. ISBN  0-7923-8167-X.
  14. ↑ "تفكيك محرك أقراص بلو راي لجهاز بلاي ستيشن 3" . هاكاداي . 12 نوفمبر 2019. تم الاطلاع عليه بتاريخ 31 يوليو 2020 .
  15. ^ “100 ميجاوات-ليزرديودن من 16x-DVD-برينيرن” (PDF) . mikrocontroller.net (باللغة الألمانية) . تم الاسترجاع في 11 أغسطس 2020 .
  16. 1 2 3 "الأسئلة الشائعة حول الأقراص المدمجة القابلة للتسجيل - القسم 5" . cdrfaq.org .
  17. ↑ "توافق أقراص DVD" .
  18. ↑ "5. الشروط التي تؤثر على الأقراص المدمجة وأقراص الفيديو الرقمية • CLIR" . CLIR .
  19. ↑ شيفت، هـ.؛ ديفيد، س.؛ غابرييل، م.؛ غوبريشت، ج.؛ هيدرمان، ل. ج.؛ كايزر، و.؛ كوبل، س.؛ سكانديلا، ل. (2000-06-01). "النسخ النانوي في البوليمرات باستخدام التشكيل الحراري والقولبة بالحقن" . هندسة الإلكترونيات الدقيقة . 53 (1): 171-174 . doi : 10.1016/S0167-9317(00)00289-6 . ISSN 0167-9317 .
  20. ^ ميندرز، إروين ر. راستوجي، روتشي؛ فير، مارك فان دير؛ بيترز، باتريك؛ مجدوبي، حميد ال. بول، هيرمان. الدخن، أنطوان؛ برولس ، دومينيك (2007-06-01). "إتقان المرحلة الانتقالية للوسائط البصرية عالية الكثافة" . المجلة اليابانية للفيزياء التطبيقية . 46 (6S): 3987. بيب كود : 2007JaJAP ..46.3987M . دوى : 10.1143/JJAP.46.3987 . ISSN 0021-4922 .
  21. ↑ ماندال، مرينال كر. (2003)، "وسائط التخزين الضوئية" ، في ماندال، مرينال كر. (محرر)، إشارات وأنظمة الوسائط المتعددة ، بوسطن، ماساتشوستس: سبرينغر الولايات المتحدة، ص 334-338 ، doi : 10.1007/978-1-4615-0265-4_14 ، ISBN  978-1-4615-0265-4تم الاطلاع عليه بتاريخ 2025-12-08
  22. ↑ "يمكن لثنائيات الليزر الموجودة في محركات أقراص CD-RW أن تقطع وتحرق!" danyk.cz . تم الاطلاع عليه بتاريخ 11 أغسطس 2020 .
  23. ↑ "صمامات ليزر قوية من محرك أقراص DVD-RW" . danyk.cz .
  24. ↑ "مقطع عرضي لوسائط DVD+R DL البصرية" .
  25. ↑ "مقطع عرضي لوسائط DVD+R DL البصرية" .
  26. ↑ "ورقة بيضاء حول تنسيق قرص بلو راي™ العام" (ملف PDF) . blu-raydisc.com ( الطبعة الخامسة). يناير 2018. مؤرشف من النسخة الأصلية (ملف PDF) في 28 أكتوبر 2021.
  27. ↑ "الحياة السريعة قد تكون تجربة مُرهِقة" . صحيفة سيدني مورنينغ هيرالد . 9 ديسمبر 2002.
  28. 1 2 أندراوس، مايك. "كينوود 52X ترو إكس إي آي دي إي سي دي-روم" . www.anandtech.com . مؤرشف من الأصل في 4 سبتمبر 2010.
  29. ↑ "محرك أقراص CD-ROM من نوع True X من كينوود بسرعة 72X" . هوت هاردوير . 15 ديسمبر 2001.
  30. 1 2 "KenWood 72x TrueX CD-ROM | CdrInfo.com" . www.cdrinfo.com .
  31. ↑ "لا يستطيع قرص كينوود المضغوط بسرعة 72X مجاراة سرعة قرص CD-RW بسرعة 24X -" . GCN . 7 أغسطس 2000.
  32. ↑ "Target PC :: Kenwood 72X IDE CD-ROM" . www.targetpc.com .
  33. ↑ " كينوود تطلق وحدة تشغيل أقراص مدمجة بسرعة 72x" . www.theregister.com
  34. ↑ "ورقة بيضاء حول الجيل الثاني من أرشفة الأقراص الضوئية" (ملف PDF) . سوني بروفيشنال . تم الاطلاع عليه بتاريخ 13 نوفمبر 2024 .
  35. ↑ صفحة، م. مراجعة قرص كينوود المضغوط 72× . ص 2. مؤرشف من الأصل بتاريخ 1 مارس 2012. تم الاطلاع عليه بتاريخ 8 أكتوبر 2007 .
  36. ↑ سبيرجن، براد (11 ديسمبر 2004). "الخروج عن السيطرة: خطر انفجار الأقراص المدمجة" . صحيفة نيويورك تايمز . مؤرشف من الأصل في 25 مارس 2014.
  37. 1 2 "عرض جميع محركات الأقراص والناسخات من إل جي التي توقف إنتاجها" . إل جي الولايات المتحدة الأمريكية . تم الاسترجاع في 11 يوليو 2020 .{{cite web}}: CS1 maint: deprecated archiveal service ( link )
  38. 1 2 "دليل المستخدم" .
  39. ↑ "المواصفات العامة لجهاز DVR-107D وDVR-107BK" (ملف PDF) . شركة بايونير للإلكترونيات ، الولايات المتحدة الأمريكية . 2004. تم الاطلاع عليه بتاريخ 31 يوليو 2020 .
  40. ↑ كتيب جهاز التسجيل الرقمي بايونير DVR-A06 (2003)
  41. ↑ هل يمكن لهاتف محمول أن يدمر محطة وقود؟! | برنامج ميثباسترز | الموسم الأول، الحلقة الثانية | الحلقة كاملة . 26-12-2024 . تاريخ الاطلاع: 17-12-2024 .(عند الدقيقة 40 و39 ثانية) (بُثّت الحلقة لأول مرة عام 2003) (النسخة الأصلية: برنامج Mysthbusters الموسم 1 الحلقة 2 - هاتف محمول يدمر محطة وقود . 25-07-2015 . تاريخ الاسترجاع 17-12-2024 ).)
  42. ↑ "قرص مضغوط واحد" . encyclopedia2.thefreedictionary.com .
  43. ↑ مبادئ وتطبيقات تصميم بنية الحاسوب وتنظيمه . دار تاتا ماكجرو هيل للنشر. 2004. ص 547. ISBN  978-0070532366.
  44. ↑ "دليل لأنواع مختلفة من محركات الأقراص الضوئية" . تينباير . تم الاطلاع عليه بتاريخ 12-06-2019 .
  45. ↑ " | Wii - معلومات عامة: النظام والملحقات" . نينتندو . تم الاسترجاع في 7 يناير 2013 .
  46. ↑ "فيديو: "ماذا يحدث عند وضع قرص جيم كيوب في جهاز نينتندو وي؟ " . يوتيوب . 23 مايو 2018. مؤرشف من الأصل في 12 ديسمبر 2021.
  47. ↑ دليل تعليمات بلاي ستيشن 3 (ملف PDF) . صفحة 50. تم الاطلاع عليه بتاريخ 7 يونيو 2023 .
  48. ↑ "دعم نينتندو: ما هي الأقراص المتوافقة مع جهاز Wii U؟" . en-americas-support.nintendo.com .
  49. ↑ محرك أقراص CD-ROM محمول بواجهة USB طراز CD-210PU . شركة TEAC . تاريخ الاسترجاع: 8 أكتوبر 2007 .
  50. ↑ محرك أقراص DVD±RW (±R DL) / DVD-RAM من سلسلة LiteOn eTAU108 - Hi-Speed ​​USB - ورقة المواصفات والصورة - CNet.com، 2009؛ تم الوصول إليه في 11 يوليو 2020.
  51. ↑ "cdvdcontrol • صفحة الدليل" . helpmanual.io . 2014-02-26.
  52. ↑ أقصى قيمة للحاسوب الشخصي - السنة الهابطة . ديسمبر 2002. ص 30،80.
  53. ↑ صفحة دليل cdrecord.1
  54. ↑ "Lite-On iHAS324 - نسخة مناسبة للطباعة" . معلومات CDR . 14-07-2009 . تم الاطلاع عليه في 14 أغسطس 2021. يمكن لتقنية SmartWrite زيادة سرعة بعض وسائط DVD±R بسرعة 16X إلى 24X كحد أقصى .
  55. 1 2 "صورة للوحة الأمامية لجهاز NEC CDR-502 مع أزرار تحكم مستقلة لتشغيل الأقراص المدمجة" .
  56. ↑ "صورة لمحركات الأقراص المضغوطة المبكرة مع أزرار التحكم في الأقراص الصوتية ومقبس سماعة رأس 3.5 ملم" .
  57. ↑ "cdtool" . hinterhof.net . 2006-08-09 . تم الاطلاع عليه بتاريخ 25 يوليو 2020 .
  58. ↑ "cdtool(1) [ صفحة دليل دبيان ] " . www.unix.com . 2004-07-29.
  59. ↑ "أداة sdparm لنظام لينكس" . sg.danny.cz . تم الاطلاع عليه بتاريخ 14 مارس 2022 .
  60. ↑ "مواصفات SCSI-2 - أجهزة الوصول المباشر" . www.staff.uni-mainz.de . تم الاطلاع عليه بتاريخ 14 مارس 2022 .
  61. 1 2 "ملحقات الحاسوب - الفصل 12. الأقراص الضوئية" (ملف PDF) . جامعة نانيانغ التكنولوجية، سنغافورة. 16 أكتوبر 2001. تاريخ الاسترجاع : 16 يوليو 2011 .
  62. 1 2 الليزر والإلكترونيات الضوئية ، المجلد 6 ، الصفحة 77
  63. ^ “عالم الكمبيوتر” . مؤسسة IDG. 19 سبتمبر 1983 – عبر كتب جوجل.
  64. ↑ أجهزة الكمبيوتر الشخصية اليابانية (1984) (14:24)، سجلات الكمبيوتر
  65. ↑ فولكنر، جوي (24 سبتمبر 2012). "ميني ديسك، الصيغة المنسية" . صحيفة الغارديان . تم الاطلاع عليه في 30 مايو 2019 .
  66. ↑ تايلور، جيم (21 مارس 1997). "أسئلة وأجوبة متكررة حول أقراص DVD" . فيديو ديسكفري . مؤرشف من الأصل في 29 مارس 1997. تم الاطلاع عليه في 20 أغسطس 2019 .
  67. ↑ فريق التحرير (24 مارس 1997). "كرييتيف تُصدر أقراص DVD" . مجلة PC Gamer . مؤرشف من الأصل في 18 فبراير 1998. تم الاطلاع عليه في 5 ديسمبر 2019 .
  68. ↑ "بيان صحفي" . www.kenwood.com .
  69. ↑ "سوني تعرض نموذجًا أوليًا لجهاز 'DVR-Blue'" . معلومات CD R. 11 أكتوبر 2000. تم الاطلاع عليه في 17 أكتوبر 2007 .
  70. ↑ ليادوف، مكسيم. "مراجعة مسجل سوني BDZ-S77" . ديجيت-لايف . تم الاسترجاع في 19 أكتوبر 2007 .
  71. ↑ "تقنية طلاء TDK Durabis الحصرية تجعل أقراص Blu-ray فائقة المتانة وخالية من الخراطيش حقيقة واقعة" . Phys.Org . 9 يناير 2005. تم الاطلاع عليه في 18 أكتوبر 2007 .
  72. ↑ كوستا، دان (15 يونيو 2006). "سامسونج تُطلق أول مشغل أقراص بلو راي" . PCMag.com . مؤرشف من الأصل في 8 مارس 2013. تم الاطلاع عليه في 17 أكتوبر 2007 .
  73. ↑ سوني تعيد ترتيب جدول إصدارات بلو راي. مؤرشف بتاريخ 7 يونيو 2010 في موقع Wayback Machine . مجلة High-Def Digest، 15 يونيو 2006.
  74. ↑ "سوني تكشف النقاب عن أول ناسخ أقراص بلو راي" . سوني. ١٨ يوليو ٢٠٠٦. مؤرشف من الأصل في ٢١ فبراير ٢٠٠٩. تم الاطلاع عليه في ٢٢ يناير ٢٠١٠ .
  75. ↑ هوليستر، شون. "هل سبق لك امتلاك جهاز كمبيوتر مزود بمحرك أقراص DVD؟ قد تستحق 10 دولارات" . سي نت .
  76. ↑ "دراسة توافق أقراص CD-R/DVD ROM - مقدمة" . 2002-02-03. مؤرشف من الأصل في 2002-02-03 . تم الاطلاع عليه في 2020-07-20 .
  77. ↑ "Pioneer DVR-108: 16x-DVD-Brenner im PC-WELT-Test" (PCwelt.de, 2004-08-12) (بالألمانية)]
  78. ^ “16fach-DVD-Brenner Pioneer DVR-108 Der schnellste DVD-Brenner” أرشفة 2020-08-15 في آلة Wayback . – CHIP.DE (2004-10-16) (الألمانية)
  79. ↑ جهاز التسجيل الرقمي بايونير DVR-108 – معلومات المنتج ومواصفاته
  80. 1 2 "الملكية الفكرية والمعايير/برامج الترخيص" . فيليبس . تم الاسترجاع في 27-07-2010 .
  81. ↑ "دليل الجيب للتعرف على منتجات الموسيقى المقرصنة" (ملف PDF) . الاتحاد الدولي للصناعة الفونوغرافية . تم الاطلاع عليه بتاريخ 27-07-2010 .
  82. ↑ فروست، تيم (يوليو 1994). "مشكلة ملحة". عالم الحاسوب الشخصي . ص 497.
