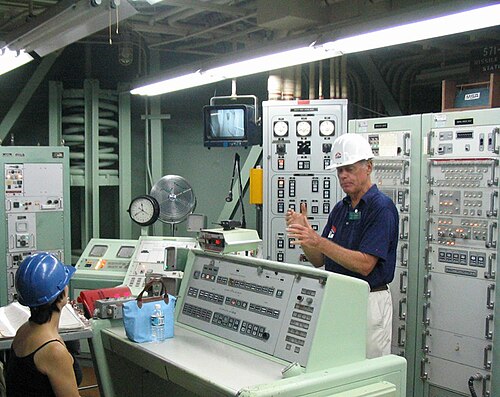

يقوم مرشد سياحي (على اليمين) بجولة في مركز التحكم بالإطلاق في متحف صواريخ تيتان

يُعد مركز التحكم بالإطلاق ( LCC ) في الولايات المتحدة الأمريكية المرفق الرئيسي للتحكم في الصواريخ الباليستية العابرة للقارات (ICBMs). يتولى هذا المركز مراقبة منصات إطلاق الصواريخ والتحكم بها . ومن خلاله، يستطيع طاقم الصاروخ القتالي مراقبة المجمع، وإطلاق الصاروخ ، أو الاسترخاء في أماكن إقامتهم (بحسب نوع نظام الصاروخ الباليستي العابر للقارات). صُمم مركز التحكم بالإطلاق لتوفير أقصى حماية لطاقم الصاروخ القتالي والمعدات الحيوية لعملية الإطلاق. وتنتشر صوامع الصواريخ في جميع أنحاء غرب الولايات المتحدة، ولا يزال أكثر من 450 صاروخًا منها في الخدمة لدى القوات الجوية الأمريكية .

بسبب الأسلحة التقليدية الحديثة، أصبحت مراكز التحكم في إطلاق الصواريخ أقل شيوعاً في الولايات المتحدة، ومن المتوقع أن يبقى عدد الصواريخ عند 400 صاروخ مينيوتمان 3 .

معلومات عامة

تعتمد جميع وحدات النقل الجوي منخفضة التكلفة على قاعدة دعم الصواريخ لتوفير الدعم اللوجستي. على سبيل المثال، تُعد قاعدة مينوت الجوية قاعدة دعم الصواريخ للجناح الصاروخي 91 .

توجد ثلاثة أنواع من مركبات مينيوتمان ذات المحركات منخفضة السرعة:

  1. مركز القيادة البديل ( ACP ): يؤدي وظائف الدعم لقاعدة دعم الصواريخ؛ ويتحكم في اتصالات جناح الصواريخ
  2. مركز قيادة السرب ( SCP ): يقوم بمهام الدعم لمركز قيادة العمليات (ACP)؛ ويتحكم في تنفيذ السرب واتصالاته
  3. وحدة التحكم الرئيسية في مستوى الصوت ( PLCC ): تقوم بتنفيذ العمليات ومعالجة الرسائل بسرعة

توجد أربعة تكوينات لمركز قيادة الاتصالات (LCC)، تختلف بشكل أساسي في كمية وموقع معدات الاتصالات. من الناحية الوظيفية، توجد ثلاثة تصنيفات لمراكز قيادة الاتصالات. يوجد مركز قيادة بديل (ACP) واحد داخل كل جناح من أجنحة مينيوتمان، ويعمل كمركز احتياطي لقيادة الجناح. أما مراكز قيادة الأسراب الثلاثة (SCPs) فتُستخدم كوحدات قيادة للأسراب المتبقية داخل الجناح، وترفع تقاريرها مباشرة إلى قيادة الجناح. يعمل مركز القيادة البديل (ACP) أيضًا كمركز قيادة سرب (SCP) للسرب الذي يقع فيه. أما بقية مراكز قيادة الاتصالات (16 مركزًا) فتُصنف كمراكز قيادة اتصالات أساسية. يوجد أربعة مراكز قيادة اتصالات أساسية داخل كل سرب، وترفع تقاريرها إلى مركز القيادة الخاص بها.

تيتان 2 إل سي سي

كانت وحدات التحكم في إطلاق صواريخ تيتان تضم أربعة أفراد من الطاقم: قائد طاقم القتال الصاروخي (MCCC)، ونائب قائد طاقم القتال الصاروخي (DMCCC)، وفني تحليل الصواريخ الباليستية (BMAT)، وفني مرافق الصواريخ (MFT).

كان لصاروخ تايتان 2 قبة تحكم إطلاق من ثلاثة طوابق. كان الطابق الأول مخصصًا لمعيشة الطاقم، ويضم مطبخًا وحمامًا وغرفة نوم ومنطقة صغيرة للمعدات تحتوي على مروحة شفط وسخان مياه. أما الطابق الثاني فكان منطقة التحكم بالإطلاق، ويضم وحدة التحكم الرئيسية لمرفق التحكم بالإطلاق (LCCFC)، ووحدة التحكم البديلة لضابط الإطلاق (ALOC)، ومجموعة مراقبة التحكم (التي تراقب الصاروخ)، بالإضافة إلى العديد من المعدات الأخرى. أما الطابق الثالث، وهو الطابق السفلي، فكان يضم معدات الاتصالات، وبطاريات احتياطية، ومحطة رفع مياه الصرف الصحي، ومولد كهربائي، والعديد من المعدات الأخرى.

كان هناك نوعان من مواقع تيتان 2: المواقع القياسية، ومواقع مراكز القيادة البديلة (ACP). احتوت مراكز القيادة البديلة على جميع المعدات الموجودة في المواقع القياسية بالإضافة إلى معدات اتصال إضافية.

مرافق مينيوتمان

مركز التحكم في الإطلاق

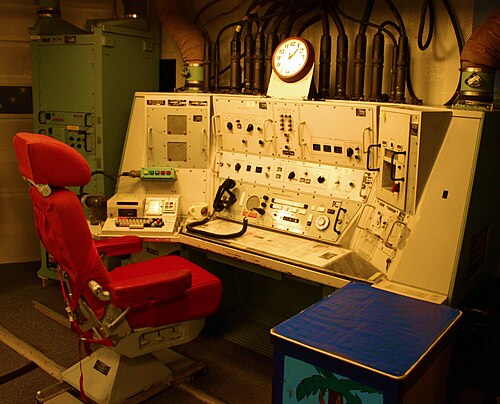

مركز التحكم في إطلاق صواريخ مينيوتمان 3، منشأة الإنذار الصاروخي أوسكار زيرو في موقع رونالد ريغان لصواريخ مينيوتمان بالقرب من كوبرستاون، داكوتا الشمالية .

يتألف جناح مينيوتمان من ثلاثة أو أربعة أسراب . ويتألف كل سرب من خمسة طلعات جوية . وتتحكم كل طلعة جوية مباشرة عن بعد بعشرة صواريخ مينيوتمان. ويتم توجيه كل طلعة جوية من مركز التحكم بالإطلاق .

مركز عمليات إطلاق صواريخ مينيوتمان هو هيكل تحت الأرض مصنوع من الخرسانة المسلحة والفولاذ، يتمتع بقوة كافية لتحمل تأثيرات الأسلحة. يحتوي على معدات وطاقم قتالي صاروخي مؤلف من ضابطين قادرين على التحكم في صواريخ مينيوتمان العشرة ومراقبتها وإطلاقها من منصات إطلاق غير مأهولة داخل السرب . يراقب الطاقم القتالي حركة الرسائل من القيادة العليا إلى جميع الأسراب الأربعة الأخرى في سربهم، ولديه القدرة على إلغاء محاولات الإطلاق التي يبدأها أي سرب آخر في السرب.

يُعيّن قائدٌ واحدٌ في كل سرب من أسراب صواريخ مينيوتمان كمركز قيادةٍ للسرب ، ويملك صلاحية السيطرة على صواريخ مينيوتمان التابعة لأي سرب آخر في السرب وإطلاقها عن بُعد، وذلك في حال استلام أمر حربٍ طارئٍ مُصدّقٍ وفشل السرب المُحدد في الأمر بتنفيذ مهمة إطلاق الصواريخ الباليستية العابرة للقارات المُحددة فيه. كما يُعيّن أحد مراكز قيادة الأسراب في الجناح كمركز قيادةٍ للجناح، ويملك صلاحية تنفيذ أمر حربٍ طارئٍ مُصدّقٍ لأي سرب من صواريخ مينيوتمان في الجناح. ويملك أيضاً صلاحية إلغاء أي محاولة إطلاقٍ من أي سربٍ في الجناح.

يتمتع طاقم القتال في طائرة مينيوتمان بإمكانية الاتصال الصوتي مع جميع وحدات الدعم التابعة للسرب الذي يقوده. في الظروف العادية، يُستخدم هذا الاتصال غالبًا للتنسيق مع فرق الصيانة الموجودة في موقع وحدة الدعم. إذا كان فريق الصيانة يقوم بعملية اختراق للموقع (الدخول إلى صومعة الصواريخ)، فسيكون التواصل مع طاقم القتال ضروريًا دائمًا للتحقق من الهوية. في الظروف الاستثنائية، قد يكون من الضروري التواصل مع فرقة أمن السرب المُرسلة إلى وحدة الدعم، وعادةً ما يكون ذلك للتحقيق في إنذار أمني محيطي.

لكل طاقم قتالي دائرة صوتية تُسمى قناة الصوت المحصنة ، تربط بين أطقم القتال الخمسة المكونة للسرب. كما توجد دائرة صوتية أخرى تُسمى أمر الحرب الطارئ ( EWO )، تربط بين مراكز قيادة السرب. أحد مراكز قيادة السرب هو نفسه مركز قيادة الجناح. تعمل هاتان الدائرتان الصوتيتان كخط اتصال مشترك، حيث تتصل جميع أطقم القتال في وقت واحد. وبالتالي، لا يمكن لأي من أطقم القتال إجراء محادثات خاصة. يُرجى عدم الخلط بين مصطلح "أمر الحرب الطارئ" المستخدم هنا ورسالة أمر الحرب الطارئ الصادرة عن هيئة القيادة الوطنية. يُستخدم المصطلح نفسه للدلالة على كلٍ من هذه الدائرة والرسالة المرسلة عبر نظام الإنذار الأساسي .

يتم نقل حركة الرسائل عبر دوائر الصوت LF و HVC و EWO عبر نظام الكابلات المتينة بين المواقع .

كما يتمتع كل طاقم قتالي بإمكانية الوصول إلى خطوط الهاتف التجارية للاتصالات المدنية العادية.

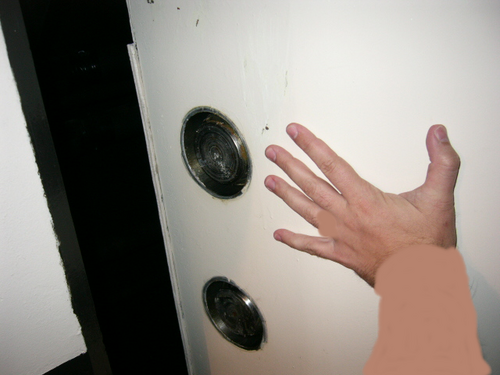

الهيكل الخارجي لمركز التحكم في إطلاق الصواريخ (LCC) أسطواني الشكل ذو نهايات نصف كروية. جدرانه من الخرسانة المسلحة بالفولاذ، ويبلغ سمكها حوالي 1.3 متر. عادةً ما يتم الوصول إليه من مركز التحكم في إطلاق الصواريخ/مركز دعم إطلاق الصواريخ (LCF/MAF) بواسطة مصعد مخصص لنقل البضائع. يسمح باب مقاوم للانفجار بالدخول إلى مركز التحكم في إطلاق الصواريخ من تقاطع النفق (المجاور لمبنى معدات مركز التحكم في إطلاق الصواريخ الذي يضم مولد الديزل الكهربائي الاحتياطي ومستلزمات الطوارئ). توجد فتحة هروب قطرها 90 سم في الطرف البعيد من مركز التحكم في إطلاق الصواريخ. صُممت فتحة الهروب والنفق المرتبط بها لتحمل تأثيرات الأسلحة والسماح بخروج الأفراد في حالة تلف عمود الوصول الرأسي. النفق مملوء بالرمل، وسيسقط الرمل داخل مركز التحكم في إطلاق الصواريخ إذا فُتحت الفتحة الموجودة في أسفل النفق. تقع معدات الإطلاق الأساسية لمركز التحكم في إطلاق الصواريخ ومعدات الاتصالات، بالإضافة إلى طاقم القتال الصاروخي، في حجرة معزولة عن الصدمات معلقة داخل الهيكل الخارجي. الحجرة مصنوعة من الفولاذ ومعلقة كبندول بواسطة أربعة عوازل للصدمات (انظر الصورة أدناه). [ 1 ]

تتمتع الإلكترونيات الخاصة بشركة LCC بحماية كاملة من أضرار النبضات الكهرومغناطيسية باستخدام مانعات الصواعق المصنوعة من كتل الكربون .

REACT-A LCCs

دخلت كبسولات REACT -A الخدمة في منتصف التسعينيات، ولا تزال تُستخدم في الجناح الصاروخي 341 ، والجناح الصاروخي 90 ، والجناح الصاروخي 91. وقد مثّل هذا تحديثًا لكبسولات نظام التحكم المُحسّن للإطلاق (ILCS) في الجناح الصاروخي 341، والتي يعود تاريخها إلى أواخر السبعينيات، ولكبسولات مخزن بيانات القيادة (CDB) في الجناحين الصاروخيين 90 و91. كان هذا تحديثًا رئيسيًا، حيث يجلس ضابطا التحكم بالإطلاق الآن جنبًا إلى جنب، ويتعين عليهما تدوير أربعة مفاتيح إطلاق لبدء عملية الإطلاق.

REACT-B LCCs

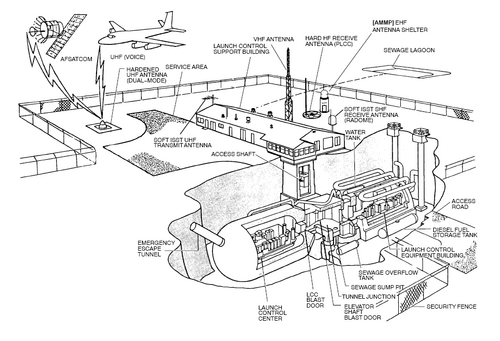

منشأة نموذجية للإنذار المبكر بصواريخ مينيوتمان
منشأة إنذار صاروخي مهجورة

تم تحديث كبسولات B/CDB إلى REACT-B في منتصف التسعينيات، واستُخدمت فقط في الجناح الصاروخي 321 في قاعدة غراند فوركس الجوية، داكوتا الشمالية، والسرب الصاروخي 564 (السرب غير النظامي) التابع للجناح الصاروخي 341 في قاعدة مالمستروم الجوية، مونتانا، إلى أن تم إيقاف تشغيل كليهما. (19 أغسطس 1998 للسرب 564، و30 سبتمبر 1998 للسرب 321).

شركات CDB LCCs

كان مخزن بيانات القيادة (CDB) تكوينًا لصواريخ مينيوتمان المبكرة في الجناح الصاروخي التسعين في قاعدة إف إي وارين الجوية، وايومنغ، والجناح الصاروخي الحادي والتسعين في قاعدة مينوت الجوية، داكوتا الشمالية، والجناح الصاروخي 351 في قاعدة وايتمان الجوية، ميزوري. لم يتغير التصميم العام لمركز التحكم في الإطلاق (LCC) خلال عملية الترقية إلى نظام REACT ، إلا أنه طرأت بعض التغييرات الرئيسية على المعدات.

مراكز التحكم في إطلاق الطائرات

توفر مراكز التحكم في الإطلاق المحمولة جواً (ALCC) قدرة إطلاق قابلة للبقاء لقوة مينيوتمان من خلال استخدام نظام التحكم في الإطلاق المحمول جواً (ALCS) الذي يتم تشغيله بواسطة طاقم قتالي صاروخي محمول جواً.

من عام 1967 إلى عام 1998، نُفذت مهمة نظام التحكم الجوي المحمول جواً (ALCC) بواسطة طائرات القيادة EC-135 التابعة لسلاح الجو الأمريكي ، بما في ذلك طائرات EC-135A وEC-135C وEC-135G وEC-135L. أما اليوم، فيُنفذ هذه المهمة بواسطة ضباط صواريخ محمولين جواً من السرب 625 للعمليات الاستراتيجية التابع لقيادة الضربات العالمية لسلاح الجو الأمريكي (AFGSC) والقيادة الاستراتيجية الأمريكية (USSTRATCOM). وابتداءً من 1 أكتوبر 1998، تم نقل نظام التحكم الجوي المحمول جواً (ALCC) إلى متن طائرة E-6B ميركوري التابعة للبحرية الأمريكية . ويُدمج طاقم نظام التحكم الجوي المحمول جواً (ALCC) ضمن هيئة أركان العمليات في مركز القيادة المحمول جواً " لوكينج جلاس " التابع للقيادة الاستراتيجية الأمريكية (USSTRATCOM)، وهو في حالة تأهب على مدار الساعة.

مبنى معدات التحكم في الإطلاق

مبنى معدات التحكم في الإطلاق (LCEB) عبارة عن كبسولة محصنة تحت الأرض لمعدات الدعم مثل مكيفات الهواء ومولدات الديزل وما إلى ذلك. في الجناح 1 (والإعداد السابق للجناح 2 في قاعدة إلسورث الجوية) توجد هذه المعدات فوق الأرض ("السطح العلوي") في MAF.

مرفق الإنذار الصاروخي

يُعدّ مرفق الإنذار الصاروخي مينيوتمان (MAF)، المعروف سابقًا باسم مرفق التحكم بالإطلاق (LCF)، الجزء العلوي من المنشأة. وهو "غير مقاوم" للانفجارات النووية. ويتألف من مكتب للتحكم الأمني، وغرفة طعام، ومطبخ، وأماكن نوم لقوات الأمن المتمركزة فيه (وقوات الصيانة عند الحاجة)، ومواقف سيارات لمختلف المركبات، ومرافق أخرى.

اعتبارًا من عام 2006، تم تعديل جميع وحدات التحكم الأرضية لصواريخ مينيوتمان لتتوافق مع ترقية نظام الربط الشبكي . وقد وفر نظام الربط الشبكي إمكانية الوصول إلى الإنترنت تحت الأرض لأطقم القتال الصاروخية. [ 2 ]

معدات الاتصالات

يختلف نظام التحكم في إطلاق الصواريخ مينيوتمان عن أنظمة الصواريخ السابقة في أنه كان يحتوي فقط على مساحة لشخصين، وهما قائد طاقم القتال الصاروخي (MCCC) ونائب قائد طاقم القتال الصاروخي (DMCCC).

في السابق، كانت كل قاعدة جوية تابعة للقوات الجوية الأمريكية مجهزة بنظام اتصالات محطة الأقمار الصناعية للصواريخ الباليستية العابرة للقارات (ISST). وقد تم تعطيل هذا النظام منذ ذلك الحين، وكانت قاعدة فرانسيس إي. وارين الجوية أول من أزال مكونات النظام بالكامل.

شركة بيسكيبر المحدودة

كانت مركبات التحكم في إطلاق صواريخ بيسكيبر عبارة عن مركبات تحكم في إطلاق صواريخ غير معدلة من طراز REACT. وبدلاً من استبدال معدات القيادة والسيطرة، تم تعديل نظام القيادة والسيطرة القديم لصواريخ مينيوتمان ليناسب صواريخ بيسكيبر العابرة للقارات الخمسين.
