انتشار متعدد المسارات

في الاتصالات اللاسلكية ، يُعرف تعدد المسارات بأنه ظاهرة انتشار الإشارات اللاسلكية التي تصل إلى هوائي الاستقبال عبر مسارين أو أكثر. تشمل أسباب تعدد المسارات التوصيل الجوي ، وانعكاس وانكسار طبقة الأيونوسفير ، والانعكاس من المسطحات المائية والأجسام الأرضية كالجبال والمباني. عندما تُستقبل الإشارة نفسها عبر أكثر من مسار، قد يحدث تداخل وانزياح في طور الإشارة. يُسبب التداخل الهدام تلاشي الإشارة، مما قد يؤدي إلى ضعفها الشديد في بعض المناطق بحيث لا يمكن استقبالها بشكل كافٍ. لهذا السبب، يُعرف هذا التأثير أيضًا باسم تداخل تعدد المسارات أو تشويه تعدد المسارات .

عندما تتوزع شدة الإشارات الواصلة عبر المسارات المختلفة وفقًا لتوزيع رايلي ، يُعرف ذلك بتلاشي رايلي . وعندما يهيمن أحد المكونات (غالبًا، ولكن ليس بالضرورة، مكون خط البصر )، يوفر توزيع رايسيان نموذجًا أكثر دقة، ويُعرف ذلك بتلاشي رايسيان . أما عندما يهيمن مكونان، فإن أفضل نموذج لوصف السلوك هو توزيع الموجتين مع القدرة المنتشرة (TWDP) . جميع هذه الأوصاف شائعة الاستخدام ومقبولة، وتؤدي إلى نتائج. مع ذلك، فهي عامة ومجردة، وتُخفي أو تُقارب الفيزياء الأساسية.

التداخل متعدد المسارات ظاهرة فيزيائية تحدث عندما تنتقل موجة من مصدر إلى كاشف عبر مسارين أو أكثر، ويتداخل مكونا الموجة (أو أكثر) تداخلاً بناءً أو هداماً. يُعدّ التداخل متعدد المسارات سبباً شائعاً لظاهرة " الظلال " في البث التلفزيوني التناظري وتلاشي موجات الراديو .

الشرط الضروري هو أن تظل مكونات الموجة متماسكة طوال كامل نطاق انتقالها.

سينشأ التداخل بسبب أن المكونين (أو أكثر) للموجة قد قطعا، بشكل عام، طولًا مختلفًا (كما تم قياسه بطول المسار البصري - الطول الهندسي والانكسار (السرعة البصرية المختلفة))، وبالتالي يصلان إلى الكاشف خارج الطور مع بعضهما البعض.

تتداخل الإشارة الناتجة عن المسارات غير المباشرة مع الإشارة المطلوبة في السعة وكذلك الطور، وهو ما يسمى بتلاشي المسارات المتعددة.

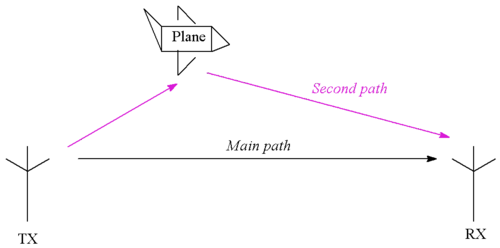

في الإرسال التناظري للفاكس والتلفزيون ، يتسبب تعدد المسارات في حدوث تشويش وظهور صورة باهتة مكررة على يمين الصورة الرئيسية. تحدث هذه الظاهرة عندما ترتد الإشارات عن جبل أو جسم كبير آخر، بينما تصل في الوقت نفسه إلى الهوائي عبر مسار أقصر ومباشر، حيث يستقبل جهاز الاستقبال إشارتين يفصل بينهما تأخير زمني.

في معالجة الرادار ، يتسبب تعدد المسارات في ظهور أهداف وهمية، مما يخدع جهاز استقبال الرادار . وتُعدّ هذه الأهداف الوهمية مزعجة للغاية لأنها تتحرك وتتصرف مثل الأهداف العادية (التي تُصدر صدى لها)، وبالتالي يواجه جهاز الاستقبال صعوبة في عزل صدى الهدف الصحيح. ويمكن تقليل هذه المشاكل عن طريق دمج خريطة أرضية لمحيط الرادار وإزالة جميع الأصداء التي تبدو وكأنها تنشأ تحت سطح الأرض أو فوق ارتفاع معين.

في الاتصالات اللاسلكية الرقمية (مثل GSM )، قد يتسبب تعدد المسارات في حدوث أخطاء ويؤثر على جودة الاتصالات. وتنتج هذه الأخطاء عن تداخل الرموز (ISI). تُستخدم المعادلات عادةً لتصحيح تداخل الرموز. وبدلاً من ذلك، يمكن استخدام تقنيات مثل تعديل تقسيم التردد المتعامد ومستقبلات الرايك .

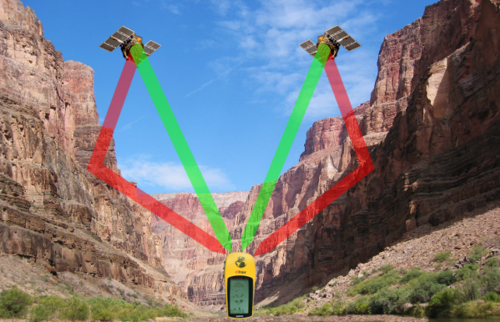

في جهاز استقبال نظام تحديد المواقع العالمي (GPS) ، قد تتسبب تأثيرات تعدد المسارات في ظهور إشارة من جهاز استقبال ثابت وكأنها تقفز أو تتحرك بشكل عشوائي. وعندما يتحرك الجهاز، قد لا تظهر هذه القفزات أو التحركات، لكنها مع ذلك تُقلل من دقة الموقع والسرعة المعروضة.

تتشابه ظاهرة انتشار الموجات المتعددة في الاتصالات عبر خطوط الطاقة وفي حلقات الهاتف المحلية . في كلتا الحالتين، يتسبب عدم تطابق المعاوقة في انعكاس الإشارة .

تستخدم أنظمة الاتصالات عبر خطوط الطاقة عالية السرعة عادةً تقنيات تعديل متعددة الموجات الحاملة (مثل OFDM أو OFDM الموجي ) لتجنب تداخل الرموز الناتج عن انتشار الإشارات عبر مسارات متعددة. يوفر معيار ITU-T G.hn طريقةً لإنشاء شبكة محلية عالية السرعة (تصل إلى 1 جيجابت في الثانية) باستخدام أسلاك المنازل الموجودة ( خطوط الطاقة ، وخطوط الهاتف، والكابلات المحورية ). يستخدم G.hn تقنية OFDM مع بادئة دورية لتجنب تداخل الرموز. ولأن انتشار الإشارات عبر مسارات متعددة يختلف باختلاف نوع السلك، يستخدم G.hn معلمات OFDM مختلفة (مدة رمز OFDM، ومدة فاصل الحماية) لكل وسيط.

تستخدم أجهزة مودم DSL أيضًا تقنية التضمين بتقسيم التردد المتعامد (OFDM) للتواصل مع جهاز DSLAM الخاص بها رغم وجود مسارات متعددة. في هذه الحالة، قد تنتج الانعكاسات عن اختلاف مقاسات الأسلاك ، ولكن عادةً ما تكون الانعكاسات الناتجة عن نقاط التوصيل الجسرية أكثر كثافة وتعقيدًا. في حال عدم كفاية تدريب OFDM، يمكن إزالة نقاط التوصيل الجسرية.

يمكن تقديم النموذج الرياضي للمسارات المتعددة باستخدام طريقة استجابة النبضة المستخدمة لدراسة الأنظمة الخطية .

لنفترض أنك تريد إرسال نبضة ديراك مثالية واحدة من الطاقة الكهرومغناطيسية عند الزمن 0، أي

${\displaystyle x(t)=\delta (t)}$

عند جهاز الاستقبال، وبسبب وجود مسارات كهرومغناطيسية متعددة، سيتم استقبال أكثر من نبضة، وستصل كل منها في أوقات مختلفة. في الواقع، بما أن الإشارات الكهرومغناطيسية تنتقل بسرعة الضوء ، وبما أن لكل مسار طولًا هندسيًا قد يختلف عن المسارات الأخرى، فإن أزمنة انتقالها في الهواء تختلف (مع الأخذ في الاعتبار أن الضوء في الفضاء الحر  يستغرق 3 ميكروثانية لقطع  مسافة كيلومتر واحد). وبالتالي، سيتم التعبير عن الإشارة المستقبلة بـ

${\displaystyle y(t)=h(t)=\sum _{n=0}^{N-1}{\rho _{n}e^{j\phi _{n}}\delta (t-\tau _{n})}}$

أين${\displaystyle N}$يمثل عدد النبضات المستلمة (وهو ما يعادل عدد المسارات الكهرومغناطيسية، وربما يكون كبيرًا جدًا)،${\displaystyle \tau _{n}}$يمثل التأخير الزمني للنموذج العام${\displaystyle n^{th}}$الدافع، و${\displaystyle \rho _{n}e^{j\phi _{n}}}$يمثل هذا المتغير السعة المركبة (أي المقدار والطور) للنبضة المستقبلة العامة. ونتيجة لذلك،${\displaystyle y(t)}$كما يمثل دالة استجابة النبضة${\displaystyle h(t)}$من نموذج المسارات المتعددة المكافئ.

وبشكل عام، في حالة وجود تغير زمني في شروط الانعكاس الهندسي، فإن استجابة النبضة هذه متغيرة زمنياً، وعلى هذا النحو لدينا

${\displaystyle \tau _{n}=\tau _{n}(t)}$

${\displaystyle \rho _{n}=\rho _{n}(t)}$

${\displaystyle \phi _{n}=\phi _{n}(t)}$

في كثير من الأحيان، يتم استخدام معيار واحد فقط للدلالة على شدة ظروف تعدد المسارات: ويسمى هذا المعيار انتشار التأخير .${\displaystyle T_{M}}$ويُعرَّف بأنه التأخير الزمني الموجود بين أول وآخر نبضة مُستلمة.

${\displaystyle T_{M}=\tau _{N-1}-\tau _{0}}$

في الظروف العملية والقياس، يتم حساب انتشار التأخير من خلال اعتبار النبضة الأولى التي تسمح باستقبال كمية محددة من إجمالي الطاقة المرسلة (مقاسة بفقدان الغلاف الجوي والانتشار)، على سبيل المثال 99٪.

مع الحفاظ على هدفنا المتمثل في الأنظمة الخطية الثابتة مع الزمن، يمكننا أيضًا وصف ظاهرة تعدد المسارات بواسطة دالة نقل القناة.${\displaystyle H(f)}$، والذي يُعرَّف بأنه تحويل فورييه الزمني المستمر لاستجابة النبضة${\displaystyle h(t)}$

$// _{ن}}}}$

حيث يمكن الحصول بسهولة على الحد الأخير الأيمن من المعادلة السابقة من خلال تذكر أن تحويل فورييه لنبضة ديراك هو دالة أسية معقدة، وهي دالة ذاتية لكل نظام خطي.

تتميز خاصية نقل القناة المُحَصَّلة بمظهر نموذجي لسلسلة من القمم والوديان (وتُسمى أيضًا فجوات )؛ ويمكن إثبات أن المسافة (بالهرتز) بين واديين متتاليين (أو قمتين متتاليتين) تتناسب عكسيًا تقريبًا مع زمن تعدد المسارات. وبذلك، يُعرَّف ما يُسمى بعرض نطاق التماسك على النحو التالي:

${\displaystyle B_{C}\approx {\frac {1}{T_{M}}}}$

على سبيل المثال، مع زمن متعدد المسارات يبلغ 3  ميكروثانية (يتوافق مع 1  كم من السفر الإضافي على الهواء لآخر نبضة مستلمة)، هناك عرض نطاق تماسك يبلغ حوالي 330  كيلو هرتز.
