الطباعة النقطية

الموسوعة الحرة
طابعة نقطية
كلمة "توصيل" مطبوعة بخط عريض وكبير بواسطة طابعة إيصالات نقطية، كما تُرى تحت مجهر منخفض الطاقة
نموذج لمخرجات طابعة نقطية

الطباعة النقطية ، [ 1 ] والتي تُسمى أحيانًا الطباعة الصدمية ، هي عملية طباعة حاسوبية يتم فيها وضع الحبر على سطح باستخدام مصفوفة نقطية منخفضة الدقة نسبيًا للتصميم. تُعد طابعات المصفوفة النقطية نوعًا من الطابعات الصدمية التي تطبع باستخدام عدد ثابت من الدبابيس أو الأسلاك [ 2 ] [ 3 ] ، وتستخدم عادةً رأس طباعة يتحرك ذهابًا وإيابًا أو لأعلى ولأسفل على الصفحة، وتطبع عن طريق الصدم، حيث يضرب شريطًا قماشيًا مشبعًا بالحبر على الورق. كانت تُعرف أيضًا باسم طابعات المصفوفة النقطية التسلسلية . [ 4 ] على عكس الآلات الكاتبة أو طابعات الخطوط التي تستخدم آلية طباعة مماثلة، يمكن لطابعة المصفوفة النقطية طباعة أنماط عشوائية وليس فقط أحرفًا محددة.

تعتمد جودة الطباعة في طابعات المصفوفة النقطية على الدقة الرأسية والأفقية، وقدرة الطابعة على تداخل النقاط المتجاورة. وتُعدّ طابعات 9 و24 دبوسًا شائعة، حيث يُحدد هذا عدد الدبابيس في مساحة رأسية محددة. في طابعات 24 دبوسًا، يمكن للحركة الأفقية أن تُؤدي إلى تداخل طفيف بين النقاط، مما يُنتج مخرجات ذات جودة بصرية فائقة (قريبة من جودة الطباعة الحرفية )، وعادةً ما يكون ذلك على حساب السرعة.

تذكرة قطار سكة حديد كولكاتا الضواحي مطبوعة بواسطة طابعة نقطية

تتميز الطباعة النقطية عادةً عن طرق الطباعة غير الصدمية، مثل الطباعة النافثة للحبر ، والطباعة الحرارية ، والطباعة الليزرية ، والتي تستخدم أيضًا صورة نقطية لتمثيل العمل المطبوع. تدعم هذه التقنيات الأخرى دقة نقاط أعلى وسرعة طباعة أكبر مع ضوضاء أقل. على عكس التقنيات الأخرى، يمكن للطابعات الصدمية الطباعة على نماذج متعددة الأجزاء ، مما يسمح بإنشاء نسخ متعددة في وقت واحد، غالبًا على ورق بألوان مختلفة. [ 5 ] كما يمكنها استخدام الطباعة المستمرة باستخدام ورق متواصل مطوي ومثقب بحيث يسهل فصل الصفحات عن بعضها.

تاريخ

في عام 1925، اخترع رودولف هيل جهاز Hellschreiber ، وهو جهاز آلة كاتبة عن بعد يعتمد على مصفوفة نقطية يشبه جهاز الفاكس ، [ 6 ] وحصل على براءة اختراع في عام 1929.

بين عامي 1952 و1954، قدّم فريتز كارل بريكشات خمسة طلبات براءات اختراع [ 7 ] [ 8 ] لما أسماه "طابعة PKT" [ 6 ] ، وهي آلة كاتبة عن بُعد تعمل بنظام المصفوفة النقطية، صُنعت في ألمانيا بين عامي 1954 و1956. ومثل سابقتها "هيلشرايبر"، استخدمت هذه الطابعة وسائل كهروميكانيكية للترميز وفك الترميز، لكنها اعتمدت على أسلوب بدء وإيقاف ( إرسال غير متزامن ) بدلاً من الإرسال المتزامن للاتصال. [ 6 ] في عام 1956، أثناء عمله في شركة Telefonbau und Normalzeit GmbH (TuN، التي سُميت لاحقًا Tenovis )، عُرض الجهاز على مكتب البريد الألماني ( Deutsche Bundespost )، الذي لم يُبدِ اهتمامًا. وعندما هاجر بريكشات إلى الولايات المتحدة عام 1957، باع حقوق استخدام التطبيقات في أي بلد (باستثناء الولايات المتحدة) إلى شركة TuN. كما عُرض النموذج الأولي على شركة جنرال ميلز في عام 1957. وأصبح تصميم مُحسَّن يعمل بالترانزستور [ 6 ] أساسًا لجهاز فاكس محمول يعمل بتقنية المصفوفة النقطية، والذي تم تصميم نموذج أولي له وتقييمه للاستخدام العسكري من قبل شركة بوينغ في الفترة ما بين عامي 1966 و1967. [ 9 ] [ 10 ]

طابعة إبسون MX-80 ، وهي طراز كلاسيكي ظل قيد الاستخدام لسنوات عديدة. باعتها شركة IBM تحت اسم IBM 5152. [ 11 ]

في عام 1968، طرحت شركة أوكي اليابانية أول طابعة نقطية تسلسلية (SIDM)، وهي طابعة أوكي وايردوت. كانت الطابعة تدعم مولد أحرف لـ 128 حرفًا بمصفوفة طباعة 7 × 5. استهدفت الطابعة القطاعات الحكومية والمالية والعلمية والتعليمية. تقديراً لهذا الإنجاز، حازت أوكي على جائزة من جمعية معالجة المعلومات في اليابان (IPSJ) عام 2013. [ 12 ] [ 13 ] [ 14 ]

في عام 1970 [ 15 ]، طرحت شركة ديجيتال إكويبمنت (DEC) طابعة نقطية تعمل بتقنية الطباعة النقطية ، وهي LA30 ، كما فعلت شركة سينترونيكس (التي كانت آنذاك في هدسون ، نيو هامبشاير ): سينترونيكس 101. [ 15 ] [ 16 ] [ 17 ] وقد دفعها البحث عن آلية طباعة موثوقة إلى تطوير علاقة مع شركة براذر إندستريز المحدودة اليابانية ، وبيع آليات طباعة براذر تحمل علامة سينترونيكس التجارية، ومجهزة برأس طباعة وإلكترونيات سينترونيكس. وعلى عكس ديجيتال، ركزت سينترونيكس على سوق طابعات الخطوط منخفضة التكلفة بوحداتها المميزة . وفي خضم ذلك، صممت واجهة التوصيل الكهربائي المتوازية التي أصبحت معيارًا في معظم الطابعات حتى بدأ استبدالها بناقل التسلسل العالمي (USB) في أواخر التسعينيات.

كانت شركة DEC موردًا رئيسيًا، وإن كان تركيزها منصبًا على استخدامها مع سلسلة حواسيبها المصغرة PDP. [ 18 ] وقد طرحت طابعتها النقطية LA30 بسرعة 30 حرفًا/ثانية، وهي الأولى من بين العديد من الطابعات المماثلة، في عام 1970. في منتصف الثمانينيات، انخفضت أسعار الطابعات النقطية، [ 3 ] [ أ ] وبدأت تتفوق في المبيعات على طابعات ديزي ويل ، نظرًا لسرعتها العالية وتعدد استخداماتها. [ 19 ] وكانت طابعة Apple ImageWriter من الطابعات النقطية الشائعة الاستخدام بين المستهلكين في الثمانينيات وحتى منتصف التسعينيات.

في سبعينيات وثمانينيات القرن العشرين، كانت طابعات المصفوفة النقطية تعتبر عمومًا أفضل مزيج من التكلفة والتنوع، وحتى تسعينيات القرن العشرين كانت إلى حد بعيد الشكل الأكثر شيوعًا للطابعات المستخدمة مع أجهزة الكمبيوتر الشخصية والمنزلية . [ 20 ]

أدى رفع عدد دبابيس رأس الطباعة من 7 أو 8 أو 9 أو 12 دبوسًا إلى 18 أو 24 أو 27 أو 36 دبوسًا إلى تحسين جودة الطباعة بشكل ملحوظ، وهو ما كان ضروريًا للنجاح في الأسواق الآسيوية لطباعة أحرف CJKV مقروءة بوضوح . [ 21 ] وبرزت سلسلة LQ من إبسون ذات الـ 24 دبوسًا لتصبح المعيار الفعلي الجديد، بدقة 24/180  بوصة (لكل تمريرة - 7.5  خط/بوصة). لم تقتصر مزايا طابعة الـ 24 دبوسًا على قدرتها على وضع نمط نقاط أكثر كثافة في تمريرة واحدة، بل استطاعت أيضًا تغطية مساحة أكبر والطباعة بسرعة أكبر. وعلى الرغم من أن جودة النص في طابعة الـ 24 دبوسًا كانت لا تزال أقل وضوحًا من جودة طباعة الأحرف الحقيقية ، مثل طابعة عجلة الطباعة أو طابعة الليزر، إلا أن جودة الطباعة كانت أفضل بكثير من طابعة الـ 9 دبابيس. ومع انخفاض تكاليف التصنيع، حلت طابعات الـ 24 دبوسًا تدريجيًا محل طابعات الـ 9 دبابيس.

مع مطلع التسعينيات، أصبحت طابعات نفث الحبر أكثر شيوعاً كطابعات للحاسوب الشخصي. [ 22 ] [ 23 ]

تصميم

مخرجات نموذجية من طابعة نقطية تعمل في وضع المسودة . تمثل هذه الصورة منطقة من مخرجات الطابعة بحجم 4.5 سم × 1.5 سم تقريبًا (1.77 بوصة × 0.59 بوصة) .
طابعة إبسون VP-500 بعد إزالة غطائها
مقطع عرضي لرأس الطباعة Tally Genicom T2240 ذي 24 دبوسًا. يحتوي رأس الطباعة هذا على 24 ملفًا لولبيًا في الأعلى مرتبة شعاعيًا داخل غلاف دائري. كل ملف لولبي متصل بذراع، متصل بدوره بقضيب طويل يعمل كدبوس في أسفل رأس الطباعة.

تستخدم الطباعة النقطية رأس طباعة يتحرك ذهابًا وإيابًا، أو لأعلى ولأسفل، على الصفحة، وتطبع عن طريق الاصطدام، حيث يضرب شريطًا قماشيًا مشبعًا بالحبر على الورق، تمامًا مثل آلية الطباعة في الآلة الكاتبة . ومع ذلك، على عكس الآلة الكاتبة أو طابعة عجلة الطباعة ، تُرسَم الأحرف من مصفوفة نقطية، وبالتالي، يمكن إنتاج خطوط متنوعة ورسومات متنوعة.

تُنتَج كل نقطة بواسطة قضيب معدني صغير، يُسمى أيضًا "سلكًا" أو "دبوسًا"، والذي يُحرَّك للأمام بواسطة قوة مغناطيس كهربائي صغير أو ملف لولبي ، إما بشكل مباشر أو من خلال روافع صغيرة (مخالب). [ 24 ]يوجد مقابل الشريط والورقة لوحة توجيه صغيرة تُسمى حامل قناع الشريط أو واقيه، وتُعرف أحيانًا باسم "الفراشة" لشكلها المميز. وهي مثقوبة بثقوب لتوجيه الدبابيس. قد تكون اللوحة مصنوعة من البلاستيك الصلب أو من جوهرة صناعية مثل الياقوت الأزرق أو الأحمر .

يُطلق على الجزء من الطابعة الذي يحتوي على الدبوس اسم رأس الطباعة. عند تشغيل الطابعة، فإنها تطبع عادةً سطرًا واحدًا من النص في كل مرة. رأس الطباعة مُثبّت على قضيب معدني يضمن المحاذاة الصحيحة، بينما يتم التحكم في الوضع الأفقي بواسطة شريط مُثبّت على عجلات مسننة على كل جانب، ويتم تشغيله بواسطة محرك كهربائي. [ 25 ] قد يكون هذا الشريط مصنوعًا من الفولاذ المقاوم للصدأ، أو البرونز الفوسفوري، أو سبائك النحاس البريليوم، أو النايلون، أو مواد اصطناعية مختلفة ذات لب من النايلون الملتوي لمنع التمدد. يمكن تحديد الموضع الفعلي إما عن طريق العد الميت باستخدام محرك متدرج ، أو مُشفّر دوار مُثبّت على إحدى العجلات، أو شريط بلاستيكي شفاف عليه علامات يقرأها مستشعر بصري على رأس الطباعة (شائع في طابعات نفث الحبر ).

نظراً لأن الطباعة تتضمن ضغطاً ميكانيكياً، فإن طابعات المصفوفة النقطية يمكنها إنشاء نسخ كربونية ونسخ بدون كربون . [ 26 ]

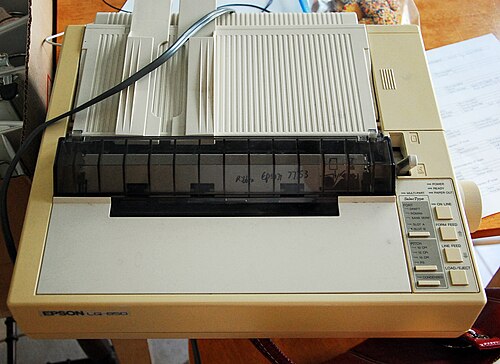

إبسون LQ 850

على الرغم من أن جميع طابعات نفث الحبر والطابعات الحرارية وطابعات الليزر تقريبًا تطبع نقاطًا متقاربة بدلاً من خطوط أو أحرف متصلة، إلا أنه ليس من المعتاد تسميتها طابعات المصفوفة النقطية. [ 24 ]

تتميز طابعات المصفوفة النقطية بانخفاض تكلفة الطباعة لكل صفحة. [ 27 ]

بإمكانهم استخدام الورق المطوي بشكل متواصل مع فتحات الجرارات.

تُصدر طابعات المصفوفة النقطية ضوضاء عندما تصطدم الدبابيس أو نوع الخط بالشريط على الورق، [ 28 ] وقد يكون من الضروري استخدام حاويات كاتمة للصوت في البيئات الهادئة.

لا يمكنها طباعة سوى رسومات ذات دقة منخفضة، مع أداء ألوان محدود وجودة متدنية وسرعات أقل مقارنةً بالطابعات غير النقطية. [ 29 ] [ 30 ] [ 31 ]

الاختلافات

مثال على طابعة عريضة الحامل، مصممة للورق بعرض 14 بوصة، معروضة مع ورق قانوني محمل (8.5 بوصة × 14 بوصة).
رأس الطباعة لطابعة ذات 24 دبوسًا (Tally Genicom T2240)
رأس الطباعة لطابعة ذات 9 دبابيس (Star NL10)

تستخدم طابعات المصفوفة النقطية التسلسلية الشائعة رأس طباعة متحركًا أفقيًا. [ 32 ] يمكن تصور رأس الطباعة على أنه عمود رأسي واحد مكون من سبعة دبابيس أو أكثر، بارتفاع مربع حرف تقريبًا. في الواقع، تُرتّب الدبابيس في ما يصل إلى أربعة أعمدة رأسية أو/و أفقية متداخلة قليلاً لزيادة كثافة النقاط وسرعة الطباعة من خلال التداخل دون التسبب في انحشار الدبابيس. وبالتالي، يمكن استخدام ما يصل إلى 48 دبوسًا [ 33 ] لتشكيل أحرف السطر أثناء تحرك رأس الطباعة أفقيًا. تتراوح سرعة طباعة طابعات المصفوفة النقطية التسلسلية ذات الرؤوس المتحركة من 30 [ 34 ] إلى 1550 حرفًا في الثانية . [ 35 ]

في تصميم مختلف تمامًا، تستخدم طابعات المصفوفة النقطية الخطية [ 36 ] رأس طباعة ثابتًا بعرض مسار الورق تقريبًا، مستخدمةً خطًا أفقيًا من آلاف الدبابيس للطباعة. أحيانًا، يُستخدم صفان أفقيان متباعدان قليلًا لتحسين كثافة النقاط الفعالة من خلال التداخل. ورغم أنها لا تزال تعتمد على الخطوط، فإن هذه الطابعات المخصصة للسوق الاحترافي عالي الأداء تطبع سطرًا كاملًا دفعة واحدة أثناء تحرك الورق للأمام أسفل رأس الطباعة. تتميز طابعات المصفوفة الخطية بقدرتها على طباعة أكثر من 1000 نقطة في الثانية، مما ينتج عنه إنتاجية تصل إلى 800 صفحة في الساعة.

كانت طابعة النقاط ذات المطرقة المتقاطعة، التي حصلت شركة سيكوشا على براءة اختراعها عام ١٩٨٢، أحد أنواع طابعات المصفوفة النقطية. [ ٣٧ ] استُبدلت الأسطوانة الملساء في الطابعة التقليدية بأسطوانة دوارة ذات أخاديد. وكان رأس الطباعة عبارة عن مطرقة بسيطة ذات حافة بارزة عمودية، تُشغَّل بواسطة مغناطيس كهربائي. عند تقاطع الحافة العمودية للمطرقة مع الأخدود الأفقي للأسطوانة، يتم ضغط الورق والشريط بينهما، فتُطبع نقطة واحدة على الورق. وتُكوَّن الأحرف من نقاط متعددة.

الشركات المصنعة والطرازات

ديسمبر

على عكس شاشة LA30 ذات المصفوفة النقطية 5 × 7 ذات 80 عمودًا والأحرف الكبيرة فقط، توسعت تشكيلة منتجات DEC. وشملت الطرازات الجديدة ما يلي:

  • LA36 (1974): يدعم الأحرف الكبيرة والصغيرة، مع ما يصل إلى 132 عمودًا من النص (وأيضًا 30 حرفًا في الثانية)
  • LA34: بديل أقل تكلفة من LA36
  • LA38: نسخة من LA34 مزودة بميزات إضافية
  • LA180: 180 CPS
  • LS120: 120 دورة في الثانية
  • LA120: 180 نبضة في الثانية (وبعض الميزات المتقدمة)
  • LA12: طرفية محمولة – مراسل DECwriter [ 38 ]

LA30

كان جهاز DECwriter LA30 عبارة عن محطة طباعة نقطية بسرعة 30 حرفًا في الثانية تم طرحها في عام 1970 من قبل شركة Digital Equipment Corporation (DEC) في ماينارد، ماساتشوستس . [ 39 ]

كانت الطابعة تطبع 80 عمودًا من الأحرف الكبيرة فقط، بحجم 7 × 5 ، على ورق ذي مقاس فريد. وكان رأس الطباعة يُدار بواسطة محرك خطوي ، بينما تُدفع الورقة بواسطة محرك تروس لولبي صاخب . توفرت طابعة LA30 بواجهة متوازية (LA30-P) وواجهة تسلسلية (LA30-S)؛ إلا أن واجهة LA30 التسلسلية كانت تتطلب استخدام أحرف التعبئة أثناء إرجاع السطر. وفي عام 1972، أُتيحت نسخة مخصصة للاستقبال فقط، سُميت LA30A.

LA36

تبع جهاز LA30 في عام 1974 جهاز LA36، [ 40 ] الذي حقق نجاحًا تجاريًا أكبر بكثير، [ 41 ] ليصبح لفترة من الزمن المحطة الطرفية القياسية للحاسوب بنظام المصفوفة النقطية. استخدم LA36 نفس رأس الطباعة الخاص بـ LA30، ولكنه كان قادرًا على الطباعة على نماذج بأي عرض حتى 132 عمودًا من الأحرف الكبيرة والصغيرة على ورق مطوي أخضر قياسي . [ 41 ] تم تحريك العربة بواسطة محرك مؤازر أكثر كفاءة باستخدام محرك كهربائي يعمل بالتيار المستمر ومشفّر/ مقياس سرعة بصري . تم تحريك الورق بواسطة محرك متدرج. كان LA36 متوفرًا فقط بواجهة تسلسلية، ولكن على عكس LA30 السابق، لم تكن هناك حاجة إلى أحرف تعبئة. كان هذا ممكنًا لأنه على الرغم من أن الطابعة لم تتواصل أبدًا بسرعة تزيد عن 30 حرفًا في الثانية، إلا أن الآلية كانت قادرة فعليًا على الطباعة بسرعة 60 حرفًا في الثانية. خلال فترة عودة العربة، تم تخزين الأحرف مؤقتًا للطباعة اللاحقة بأقصى سرعة خلال فترة تعويض. كان صوت الطنين ثنائي النغمة الناتج عن طباعة 60 حرفًا في الثانية في مرحلة اللحاق بالركب متبوعة بطباعة عادية بمعدل 30 حرفًا في الثانية سمة مميزة لطابعة LA36، وسرعان ما قلدتها العديد من الشركات المصنعة الأخرى حتى تسعينيات القرن الماضي. وقد استخدمت معظم طابعات المصفوفة النقطية الفعالة تقنية التخزين المؤقت هذه.

أدت التكنولوجيا الرقمية لاحقاً إلى توسيع خط إنتاج LA36 الأساسي ليشمل مجموعة واسعة من طابعات المصفوفة النقطية.

LA50

صُممت طابعة DEC LA50 لتكون طابعة "مدمجة، نقطية" [ 18 ] . في وضع الرسومات (بدلاً من وضع النصوص)، يمكن لرأس الطباعة توليد صور رسومية. في وضع الرسومات ( الصور النقطية )، تستطيع LA50 استقبال وطباعة تنسيق رسومات Sixel [ b ] .

شعار ويكيبيديا، تم تحويله إلى تنسيق سيكسل

سينترونيكس 101

كان جهاز Centronics 101 [ 42 ] (الذي طُرح عام 1970) مبتكرًا للغاية وبسعر معقول عند إطلاقه. بعض المواصفات المختارة:

  • سرعة الطباعة: 165 حرفًا في الثانية
  • الوزن: 155 رطلاً (70.3  كجم)
  • الحجم: 27 ½ بوصة عرض × 11 ¼ بوصة ارتفاع × 19 ¼ بوصة عمق (حوالي 70  سم × 29  سم × 49  سم)
  • الشحن: 200 رطل (حوالي 91  كجم)، صندوق خشبي، يتم فكه بإزالة 36 مسمارًا
  • عدد الأحرف: 62: 10 أرقام، 26 حرفًا كبيرًا، و26 حرفًا خاصًا (لا يوجد حرف صغير)
  • حجم الحرف: 10 أحرف لكل بوصة (10 " خطوة ").
  • تباعد الأسطر: 6 أسطر لكل بوصة (6 LPI)
  • التحكم الرأسي: قارئ شريط مثقوب لأعلى النموذج ولسان عمودي
  • سُمك النماذج: الأصل بالإضافة إلى أربع نسخ
  • المنافذ: منفذ Centronics متوازي، ومنفذ تسلسلي RS-232 اختياري

IBM 5103

طابعة IBM 5103 في متحف تكنيسكا ، ستوكهولم، السويد

كانت طابعة IBM 5103 [ 43 ] الطابعة الوحيدة من IBM التي يمكن توصيلها بجهاز IBM 5100 ، وهو حاسوب محمول من أوائل الحواسيب المحمولة. كانت دقة الطباعة 8 نقاط في البوصة، وتباعد الأحرف 10، وعدد الخطوط في البوصة 6، وكانت قادرة على الطباعة في كلا الاتجاهين من مجموعة أحرف مكونة من 128 حرفًا. تم توفير طرازين: [ 44 ] بسرعة 80 و120 حرفًا في الثانية. [ 45 ]

جودة قريبة من جودة الحروف الكبيرة (NLQ)

وضع " جودة قريبة من جودة الحروف"  - والذي يُوصف بشكل غير رسمي بأنه يكاد يكون جيدًا بما يكفي لاستخدامه في الرسائل التجارية [ 46 ]  - منح طابعات المصفوفة النقطية جودةً تُحاكي جودة الآلة الكاتبة. وباستخدام تمريرات متعددة للعربة، وكثافة نقاط أعلى، استطاعت الطابعة زيادة الدقة الفعلية. في عام 1985، وصفت صحيفة نيويورك تايمز استخدام " جودة قريبة من جودة الحروف " أو NLQ بأنه "مجرد دعاية بسيطة" [ 3 ]، لكنها أقرت بأنهم "يُظهرون براعتهم الحقيقية في مجال الخطوط، وتحسينات الطباعة، والرسومات".

يمكن ضبط طابعات NLQ عمومًا للطباعة في "وضع المسودة"، وفي هذه الحالة يتم استخدام تمريرة واحدة لرأس الطباعة لكل سطر. ينتج عن ذلك طباعة بجودة أقل ولكن بسرعة إخراج أعلى بكثير.

استخدام الكمبيوتر

في عام 1985، كتبت مجلة PC Magazine : "بالنسبة لمستخدم الكمبيوتر الشخصي العادي، تظل شاشة المصفوفة النقطية الخيار الأكثر عملية". [ 11 ] في ذلك الوقت، باعت شركة IBM جهاز Epson MX-80 تحت اسم IBM 5152. [ 47 ]

أجهزة الكمبيوتر الشخصية

في يونيو 1978، طُرحت طابعة إبسون TX-80/TP-80، [ 48 ] وهي طابعة نقطية ذات 8 دبابيس، استُخدمت بشكل أساسي مع حاسوب كومودور PET . وقد ساهمت هذه الطابعة، وخليفتها MX-80/MP-80 ذات 9 دبابيس (التي طُرحت في الفترة 1979-1980)، [ 49 ] في انتشار الطابعات النقطية في سوق الحواسيب الشخصية. [ 50 ] جمعت طابعة MX-80 بين السعر المعقول وجودة طباعة نصية جيدة (بالنسبة لوقتها). عُرفت الطابعات النقطية المبكرة (بما في ذلك MX) بصوتها المرتفع أثناء التشغيل، نتيجةً لآلية تشبه المطرقة في رأس الطباعة.  أنتجت كثافة النقاط المنخفضة في طابعة MX-80 (60 نقطة في البوصة أفقيًا، و72 نقطة في البوصة رأسيًا) مطبوعات ذات جودة "محوسبة" مميزة. وبالمقارنة مع جودة الطباعة الواضحة التي تُشبه الآلة الكاتبة في طابعة عجلة الطباعة، بدت وضوح الطباعة النقطية سيئًا للغاية. في تطبيقات المكاتب، كانت جودة الإخراج مشكلة خطيرة، حيث أن قابلية قراءة نص المصفوفة النقطية تتدهور بسرعة مع كل عملية نسخ ضوئية .

برامج الكمبيوتر

في البداية، قدمت برامج تحسين جودة الطباعة التابعة لجهات خارجية حلاً سريعاً لمشكلة الجودة. وكانت الاستراتيجيات العامة كالتالي:

  • الطباعة المزدوجة (طباعة كل سطر مرتين)،
  • وضع الكثافة المزدوجة (إبطاء رأس الطباعة للسماح بوضع النقاط بشكل أكثر كثافة ودقة).

كانت بعض طابعات المصفوفة النقطية الحديثة قادرة على إعادة إنتاج صور نقطية باستخدام خاصية "العنونة النقطية". في عام ١٩٨١، طرحت إبسون مجموعة أدوات EPROM مُعدّلة تُسمى Graftrax لإضافة هذه الخاصية إلى العديد من طابعات سلسلة MX القديمة. وأصبحت اللافتات واللوحات الإعلانية المُنتجة باستخدام برامج تستفيد من هذه الخاصية، مثل برنامج Print Shop من Broderbund ، شائعة في المكاتب والمدارس طوال ثمانينيات القرن الماضي.

مع زيادة سرعة حامل الورق وكثافة النقاط (من 60 نقطة في البوصة إلى 240 نقطة في البوصة)، وإضافة الطباعة الملونة في بعض الطابعات، أتاحت أنواع الخطوط الإضافية للمستخدم إمكانية تغيير مظهر النص في المطبوعات. كما سمحت الخطوط ذات المسافات المتناسبة للطابعة بمحاكاة عرض الأحرف غير المنتظم الذي يستخدمه منضد الطباعة، بالإضافة إلى إمكانية طباعة نصوص أغمق. وكانت الخطوط التي يمكن للمستخدم تنزيلها متاحة حتى إيقاف تشغيل الطابعة أو إعادة تشغيلها. ويمكن للمستخدم تضمين ما يصل إلى نوعين من خطوط NLQ المخصصة بالإضافة إلى الخطوط المدمجة في الطابعة (ذاكرة القراءة فقط).

أعلى: خرطوشة حبر Inmac سوداء اللون لطابعة نقطية. أسفل: بعد وضع الحبر على الشريط وطيّه، يتم دفعه إلى داخل الخرطوشة بواسطة آلية البكرة الموجودة على اليسار .

الاستخدام المعاصر

حلت طابعات نفث الحبر تدريجيًا محل طابعات الطرق المكتبية . وعندما انتهت صلاحية براءة اختراع شركة هيوليت-باكارد الأمريكية رقم 4578687 الخاصة  برؤوس الطباعة النافثة للحبر التي تعمل بالبخار والمنتجة بتقنية الطباعة الضوئية في عام 2004، أصبحت آلية الطباعة النافثة للحبر متاحة لصناعة الطابعات. بالنسبة للتطبيقات التي لا تتطلب الطرق (مثل طباعة النسخ الكربونية)، تفوقت الطباعة النافثة للحبر في جميع الجوانب تقريبًا: تشغيل هادئ نسبيًا، وسرعة طباعة أعلى، وجودة مخرجات تكاد تضاهي جودة طابعات الليزر. وبحلول عام 1995، تفوقت الطباعة النافثة للحبر على تقنية الطباعة النقطية في السوق الرئيسية، وحصرت الطباعة النقطية في تطبيقات متخصصة. [ 51 ]

اعتبارًا من عام 2021لا تزال تقنية الطباعة النقطية قيد الاستخدام في الأجهزة والتطبيقات مثل:

  • آلات تسجيل النقد ،
  • أجهزة الصراف الآلي ،
  • الخدمات المصرفية، ودفتر التوفير، والشيكات المصرفية.
  • بطاقات الحضور والانصراف وإيصالات مواقف السيارات،
  • عقود متعددة الأجزاء للتوقيع،
  • أنظمة إنذار الحريق ،
  • أجهزة نقاط البيع،
  • محطات الإطفاء البريطانية والأيرلندية لأوراق الإطفاء،
  • التطبيقات التي تتطلب طباعة مستمرة على ورق مطوي بشكل مروحي.

بدأت الطباعة الحرارية تحل تدريجيًا محل الطابعات التقليدية في بعض هذه التطبيقات، لكن لا تزال طابعات المصفوفة النقطية كاملة الحجم تُستخدم لطباعة الأوراق المكتبية متعددة الأجزاء . على سبيل المثال، لا تزال طابعات المصفوفة النقطية تُستخدم في مكاتب الصرافين في البنوك وورش إصلاح السيارات، وفي تطبيقات أخرى يُفضل فيها استخدام ورق التغذية الآلية ، مثل تسجيل البيانات والطيران . وتأتي معظم هذه الطابعات الآن مزودة بمنافذ USB كميزة قياسية لتسهيل توصيلها بأجهزة الكمبيوتر الحديثة التي لا تحتوي على منافذ قديمة.
