سلسلة Radeon HD 4000
يُعدّ Radeon R700 الاسم الرمزي الهندسي لسلسلة وحدات معالجة الرسومات التي طورتها شركة Advanced Micro Devices تحت العلامة التجارية ATI . أُعلن عن الشريحة الأساسية، التي تحمل الاسم الرمزي RV770 ، وعُرضت في 16 يونيو 2008 كجزء من الحدث الإعلامي لإطلاق مبادرة FireStream 9250 و Cinema 2.0 ، [ 5 ] مع الإطلاق الرسمي لسلسلة Radeon HD 4800 في 25 يونيو 2008. وتشمل الإصدارات الأخرى RV790 الموجهة للمحترفين، وRV730 وRV740 للمنتجات الأساسية، وRV710 للمبتدئين.
كانت منافستها المباشرة سلسلة GeForce 200 من NVIDIA ، والتي تم إطلاقها في نفس الشهر.
بنيان
تتناول هذه المقالة جميع المنتجات التي تحمل العلامة التجارية "Radeon HD 4000 Series". جميع هذه المنتجات تستخدم بنية TeraScale 1 الدقيقة.
وحدات التنفيذ
يُوسّع معالج RV770 بنية التظليل الموحدة لمعالج R600 بزيادة عدد وحدات معالجة التدفق إلى 800 وحدة (مقارنةً بـ 320 وحدة في R600)، مُجمّعة في 10 نوى SIMD تتألف من 16 نواة تظليل تحتوي على 4 وحدات حسابية منطقية (ALU ) من نوع MADD/DP FP ووحدة حسابية منطقية منطقية واحدة من نوع MADD/transcendental. يحتفظ معالج RV770 بعدد مجموعات ROP الرباعية الموجودة في R600 ، إلا أنها أسرع، وتتمتع الآن بحلّ مضاد للتشويش مُخصّص قائم على الأجهزة، بالإضافة إلى الحلّ القائم على التظليل في بنية R600. كما يحتوي معالج RV770 على 10 وحدات نسيج، تستطيع كل منها معالجة 4 عناوين، و16 عينة FP32، و4 وظائف تصفية FP32 لكل دورة ساعة. [ 6 ]
الذاكرة والحافلات الداخلية
تتميز وحدة معالجة الرسومات RV770 بوحدة تحكم ذاكرة 256 بت، وهي أول وحدة معالجة رسومات تدعم ذاكرة GDDR5 ، التي تعمل بتردد 900 ميجاهرتز، مما يوفر معدل نقل بيانات فعال يبلغ 3.6 جيجاهرتز وعرض نطاق ترددي للذاكرة يصل إلى 115 جيجابايت/ثانية. وقد تم استبدال ناقل الحلقة الداخلي الموجود في وحدتي R520 وR600 بمزيج من ناقل متقاطع وموزع داخلي. [ 7 ]
تسريع الفيديو
تم تطبيق كتلة SIP UVD 2.0-2.2 على رقائق جميع وحدات معالجة الرسومات المكتبية من سلسلة Radeon HD 4000، وتستخدم سلسلة 48xx الإصدار uvd 2.0، بينما تستخدم سلسلة 47xx-46xx-45xx-43xx الإصدار uvd 2.2.
يتوفر الدعم لأنظمة مايكروسوفت ويندوز عند الإصدار، ولأنظمة لينكس مع Catalyst 8.10. يتطلب برنامج التشغيل المجاني والمفتوح المصدر نواة لينكس 3.10 مع Mesa 9.1 (المتاحة عبر VDPAU واسع الانتشار ) [ 8 ] ، مما يوفر فك تشفير كامل للأجهزة لـ MPEG-2 و H.264/MPEG-4 AVC و VC-1 ، بالإضافة إلى دعم تدفقات الفيديو المزدوجة. كما شهد معالج الفيديو المتقدم (AVP) ترقيةً مع إمكانية ترقية دقة DVD وميزة التباين الديناميكي. تدعم وحدة معالجة الرسومات من سلسلة RV770 أيضًا إخراج مساحة ألوان xvYCC وإخراج صوت محيطي 7.1 ( LPCM ، AC3 ، DTS ) عبر HDMI . كما تدعم وحدة معالجة الرسومات RV770 ميزة تحويل ترميز الفيديو المُسرّع (AVT)، حيث تُساعد وحدة معالجة الرسومات في وظائف تحويل ترميز الفيديو من خلال معالجة التدفق .

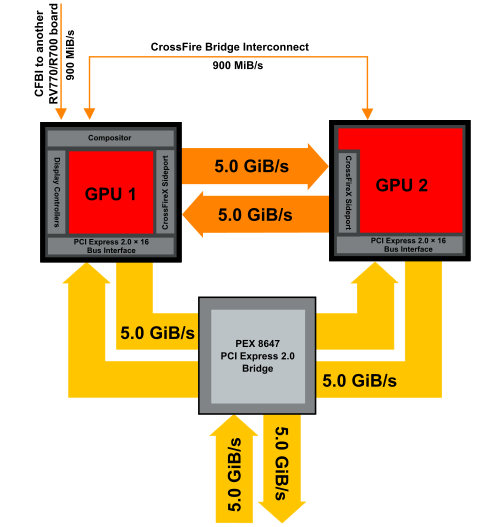

تحسينات الربط البيني لوحدة معالجة الرسومات
يُحافظ هذا الجيل من تصميمات وحدات معالجة الرسومات المزدوجة على استخدام جسر PCI Express، PLX PEX 8647، باستهلاك طاقة يبلغ 3.8 واط، بما في ذلك دعم PCI Express 2.0، مما يسمح بتركيب وحدتي معالجة رسومات على نفس منفذ PCI Express مع مضاعفة عرض النطاق الترددي مقارنةً بالجيل السابق (Radeon HD 3870 X2). كما تتميز الأجيال اللاحقة من تصميمات وحدات معالجة الرسومات المزدوجة بوصلة داخلية للاتصالات بين وحدات معالجة الرسومات من خلال تطبيق CrossFire X SidePort على كل وحدة، مما يوفر عرض نطاق ترددي إضافي ثنائي الاتجاه يبلغ 5 جيجابايت/ثانية . هاتان الميزتان ترفعان إجمالي عرض النطاق الترددي لتصميمات وحدات معالجة الرسومات المزدوجة إلى 21.8 جيجابايت/ثانية.
OpenCL (API)
تعمل تقنية OpenCL على تسريع العديد من حزم البرامج العلمية مقارنةً بوحدة المعالجة المركزية (CPU) بما يصل إلى 10 أضعاف أو 100 ضعف أو أكثر. وتدعم جميع الرقاقات المزودة بمعالج RV7xx إصدارات OpenCL من 1.0 إلى 1.1. [ 9 ]
منتجات سطح المكتب
راديون HD 4800
أُعلن عن بطاقة الرسومات Radeon HD 4850 في 19 يونيو 2008، بينما أُعلن عن بطاقة Radeon HD 4870 في 25 يونيو 2008. تعتمد كلتا البطاقتين على معالج الرسوميات RV770، الذي يضم 956 مليون ترانزستور، ويتم تصنيعهما بتقنية 55 نانومتر. تستخدم بطاقة Radeon HD 4850 حاليًا ذاكرة GDDR3 ، بينما تستخدم بطاقة Radeon HD 4870 ذاكرة GDDR5 .
تم تحديث نسخة أخرى، وهي Radeon HD 4830، في 23 أكتوبر 2008، وتضمنت وحدة معالجة الرسومات RV770 LE بواجهة ذاكرة GDDR3 سعة 256 بت، و640 معالج تظليل. باختصار، RV770 LE هي نسخة من RV770 مع تعطيل بعض الوحدات الوظيفية.
تم الإعلان أيضاً عن منتجات ثنائية المعالج الرسومي (GPU) تستخدم معالجين رسوميين من طراز RV770، تحمل الاسم الرمزي R700. أُطلق منتج واحد باسم Radeon HD 4870 X2، مزود بذاكرة GDDR5 سعة 2×1 جيجابايت، في 12 أغسطس 2008، بينما يتوفر أيضاً منتج آخر ثنائي المعالج الرسومي، وهو Radeon HD 4850 X2، بذاكرة GDDR3 وسرعات تردد أقل.
تم طرح تحديث طفيف في 2 أبريل 2009 مع إطلاق بطاقات الرسومات Radeon HD 4890 المبنية على معالج الرسوميات RV790. تميز هذا التحديث بتصميم مُحسّن مع مكثفات فصل لتقليل تشويش الإشارة، [ 10 ] وتعديل توزيع طاقة ASIC وإعادة ضبط توقيت شريحة معالج الرسوميات بالكامل، مما أدى إلى زيادة طفيفة في حجم الشريحة، ولكن مع استقرار أفضل بكثير عند ترددات الساعة العالية وتردد الساعة الافتراضي الأعلى. في 18 أغسطس 2009، أصدرت AMD نسخة مُخفّفة من معالج الرسوميات RV790 تُسمى RV790GT، وهي المستخدمة في بطاقة Radeon HD 4860 المتوفرة الآن في جميع الأسواق.
راديون HD 4700
أُعلن عن سلسلة Radeon HD 4700 في 28 أبريل 2009. تعتمد بطاقة Radeon HD 4770 على معالج الرسوميات RV740، وتضم 826 مليون ترانزستور، وتُصنع باستخدام أحدث تقنيات التصنيع بدقة 40 نانومتر. أُطلقت بطاقة Radeon HD 4730 في 8 يونيو 2009، وهي تختلف عن Radeon HD 4770 المبنية على RV740، إذ تُعدّ نسخة مُصغّرة من معالج الرسوميات RV770 بتقنية 55 نانومتر، وتُعرف باسم RV770CE. تضمّ 4730 ما مجموعه 956 مليون ترانزستور، وتستخدم ذاكرة GDDR5 على ناقل بيانات 128 بت. في 9 سبتمبر 2009، طُرحت بطاقة Radeon HD 4750، المبنية على معالج الرسوميات RV740PRO، حصريًا في السوق الصينية. يعتمد Radeon HD 4750 على معالج RV740 بتقنية 40 نانومتر الموجود في Radeon HD 4770 ولكنه يتميز بسرعة ساعة أقل وعدم وجود مدخل طاقة مساعد بستة دبابيس.
راديون HD 4600
أُعلن عن سلسلة Radeon HD 4600 في 10 سبتمبر 2008. جميع إصداراتها مبنية على معالج الرسوميات RV730، الذي يضم 514 مليون ترانزستور، ويُصنع بتقنية 55 نانومتر. لا تتطلب منتجات سلسلة 4600 المزودة بمنفذ PCIe موصلات طاقة خارجية. [ 11 ] [ 12 ] [ 13 ] [ 14 ] وفي الآونة الأخيرة، تم إصدار نسخة AGP من 4670، والتي تتطلب موصل طاقة خارجي. وحتى مارس 2018، لا تزال بطاقة AGP هذه من بين آخر البطاقات التي تستخدم ناقل البيانات القديم.
Radeon HD 4300/HD 4500
أُعلن عن بطاقتي الرسومات Radeon HD 4350 وRadeon HD 4550 في 30 سبتمبر 2008، وكلاهما يعتمد على معالج الرسوميات RV710، ويحتوي على 242 مليون ترانزستور، ويتم تصنيعهما بتقنية 55 نانومتر. تستخدم كلتا البطاقتين ذاكرة فيديو من نوع GDDR3 أو DDR3 أو DDR2 . وتشير AMD إلى أن استهلاك الطاقة الأقصى لهاتين البطاقتين يبلغ 20 واط و25 واط على التوالي تحت الحمل الكامل. [ 15 ]
طاولة مجموعة الشرائح
منتجات سطح المكتب
| النموذج 4 | يطلق | الاسم الرمزي | فاب (نانومتر) | الترانزستورات (مليون) | حجم القالب ( مم² ) | واجهة ناقل البيانات | معدل الساعة | التكوين الأساسي 1 | معدل التعبئة | الذاكرة 2 | قوة المعالجة ( جيجا فلوبس ) | TDP 3 (واط) | دعم كروس فاير | دعم واجهة برمجة التطبيقات (الإصدار) | سعر الإصدار (بالدولار الأمريكي) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| النواة (ميجاهرتز) | الذاكرة (ميجاهرتز) | بكسل ( GP /s) | الملمس ( GT /s) | الحجم ( ميغابايت ) | عرض النطاق الترددي ( جيجابايت /ثانية) | نوع الحافلة | عرض ناقل البيانات ( بت ) | دقة واحدة | دقة مزدوجة | عاطل | الأعلى. | Direct3D | OpenGL | OpenCL | ||||||||||
| راديون HD 4350 | 30 سبتمبر 2008 | RV710 | 55 | 242 | 73 | PCIe 2.0 × 16 PCIe 2.0 × 1 AGP 8× | 600 | 400 650 | 80:8:4 | 2.40 | 4.80 | 256 512 1024 | 6.40 10.4 | DDR2 DDR3 | 64 | 92.0 | لا | 20 | لا | 10.1 | 3.3 | 1.0 | ؟ | |
| راديون HD 4550 | 30 سبتمبر 2008 | RV710 | 55 | 242 | 73 | PCIe 2.0 ×16 | 600 600 | 655 800 | 80:8:4 | 2.40 | 4.80 | 256 512 1024 | 10.5 12.8 | DDR2 GDDR3 | 64 | 96.0 | لا | 25 | 10.1 | 3.3 | 1.0 | ؟ | ||
| راديون HD 4570 | 25 نوفمبر 2008 | RV710 | 55 | 242 | 73 | PCIe 2.0 ×16 | 650 | 500 | 80:8:4 | 2.60 | 5.20 | 1024 | 8.00 | DDR2 | 64 | 104.0 | لا | 25 | 10.1 | 3.3 | 1.0 | ؟ | ||
| راديون HD 4580 | 20 نوفمبر 2011 | RV635 PRO | 55 | 378 | 135 | PCIe 2.0 ×16 | 796 | 693 | 120:8:4 | 3.18 | 6.37 | 512 | 22.2 | GDDR3 | 128 | 191.0 | لا | 65 | 10.1 | 3.3 | 1.0 | ؟ | ||
| راديون HD 4650 | 10 سبتمبر 2008 | RV730 PRO | 55 | 514 | 146 | PCIe 2.0 x16 AGP 8× | 600 650 | 400 - 500 500 700 | 320:32:8 | 4.80 5.20 | 19.2 20.8 | 256 512 1024 | 12.8 - 16.0 16.0 22.4 | DDR2 GDDR3 GDDR4 | 64 128 | 384.0 416.0 | لا | 48 | تبادل إطلاق النار ثنائي الاتجاه | 10.1 | 3.3 | 1.0 | ؟ | |
| راديون HD 4670 | 10 سبتمبر 2008 | RV730 XT | 55 | 514 | 146 | PCIe 2.0 x16 AGP 8× | 750 750 | 400 - 500 900 1000 | 320:32:8 | 6.00 | 24.0 | 512 1024 | 12.8 - 16.0 28.8 32.0 | DDR2 GDDR3 GDDR4 | 128 | 480.0 | لا | 59 | 10.1 | 3.3 | 1.0 | 79 | ||
| راديون HD 4730 | 8 يونيو 2009 | RV770 CE | 55 | 956 | 256 | PCIe 2.0 ×16 | 700 750 | 900 900 | 640:32:8 | 5.60 6.00 | 22.4 24.0 | 512 | 57.6 | GDDR5 | 128 | 896.0 960.0 | 179.2 192.0 | 110 | 10.1 | 3.3 | 1.0 | ؟ | ||
| راديون HD 4750 | 9 سبتمبر 2009 | RV740 | 40 | 826 | 137 | PCIe 2.0 ×16 | 730 | 800 | 640:32:16 | 11.7 | 23.4 | 512 | 51.2 | GDDR5 | 128 | 934.4 | 80 | 10.1 | 3.3 | 1.0 | ؟ | |||
| راديون HD 4770 | 28 أبريل 2009 | RV740 | 40 | 826 | 137 | PCIe 2.0 ×16 | 750 | 800 | 640:32:16 | 12.0 | 24.0 | 512 | 51.2 | GDDR5 | 128 | 960.0 | 192.0 | 80 | 10.1 | 3.3 | 1.0 | 109 | ||
| راديون HD 4810 | 28 مايو 2009 | RV770 CE | 55 | 956 | 256 | PCIe 2.0 ×16 | 625 750 | 900 900 | 640:32:8 | 5.00 6.00 | 20.0 24.0 | 512 | 57.6 | GDDR5 | 128 | 800.0 960.0 | 160.0 192.0 | 95 | 10.1 | 3.3 | 1.0 | ؟ | ||
| راديون HD 4830 | 21 أكتوبر 2008 | RV770 LE | 55 | 956 | 256 | PCIe 2.0 ×16 | 575 | 900 | 640:32:16 | 9.20 | 18.4 | 512 1024 | 57.6 | GDDR3 GDDR4 | 256 | 736.0 | 147.2 | 95 | 10.1 | 3.3 | 1.0 | 130 دولارًا | ||
| راديون HD 4850 | 25 يونيو 2008 | RV770 PRO | 55 | 956 | 256 | PCIe 2.0 ×16 | 625 | 993 | 800:40:16 | 10.0 | 25.0 | 512 1024 2048 | 63.55 | GDDR3 GDDR4 GDDR5 | 256 | 1000 | 200.0 | 110 | نظام إطلاق نار متقاطع رباعي الاتجاهات | 10.1 | 3.3 | 1.0 | 199 (149) | |
| راديون HD 4860 | 9 سبتمبر 2009 | RV790 GT | 55 | 959 | 282 | PCIe 2.0 ×16 | 700 | 750 | 640:32:16 | 11.2 | 22.4 | 512 1024 | 96 | GDDR5 | 256 | 896.0 | 179.2 | 130 | 10.1 | 3.3 | 1.0 | ؟ | ||
| راديون HD 4870 | 25 يونيو 2008 | RV770 XT | 55 | 956 | 256 | PCIe 2.0 ×16 | 750 | 900 | 800:40:16 | 12.0 | 30.0 | 512 1024 2048 | 115.2 | GDDR5 | 256 | 1200 | 240.0 | 150 | 10.1 | 3.3 | 1.0 | 299 (225) | ||
| راديون HD 4890 | 2 أبريل 2009 | RV790 XT | 55 | 959 | 282 | PCIe 2.0 ×16 | 850 | 975 | 800:40:16 | 13.6 | 34.0 | 1024 2048 | 124.8 | GDDR5 | 256 | 1360 | 272.0 | 190 | 10.1 | 3.3 | 1.0 | 249 | ||
| Radeon HD 4850 X2 | 7 نوفمبر 2008 | R700 (2xRV770 PRO) | 55 | 956 × 2 | 256 × 2 | PCIe 2.0 ×16 | 625 | 995 | 800:40:16 ×2 | 10.0 × 2 | 25.0 × 2 | 512 × 2 1024 × 2 | 63.7 × 2 | GDDR3 | 256 × 2 | 2000 | 400.0 | 250 | تبادل إطلاق النار ثنائي الاتجاه | 10.1 | 3.3 | 1.0 | 339 | |
| Radeon HD 4870 X2 | 12 أغسطس 2008 | R700 (2xRV770 XT) | 55 | 956 × 2 | 256 × 2 | PCIe 2.0 ×16 | 750 | 900 | 800:40:16 ×2 | 12 × 2 | 30 × 2 | 1024 × 2 | 115.2 × 2 | GDDR5 | 256 × 2 | 2400 | 480.0 | 286 | 10.1 | 3.3 | 1.0 | 449 | ||
| النموذج 4 | يطلق | الاسم الرمزي | فاب (نانومتر) | الترانزستورات (مليون) | حجم القالب ( مم² ) | واجهة ناقل البيانات | معدل الساعة | التكوين الأساسي 1 | معدل التعبئة | الذاكرة 2 | قوة المعالجة (جيغا فلوبس) | TDP 3 (واط) | دعم كروس فاير | دعم واجهة برمجة التطبيقات (الإصدار) | سعر الإصدار (بالدولار الأمريكي) | |||||||||
| النواة (ميجاهرتز) | الذاكرة (ميجاهرتز) | بكسل (جيجابايت/ثانية) | الملمس (جي تي/ثانية) | الحجم (ميغابايت) | عرض النطاق الترددي ( جيجابايت /ثانية) | نوع الحافلة | عرض ناقل البيانات (بت) | دقة واحدة | دقة مزدوجة | عاطل | الأعلى. | Direct3D | OpenGL | OpenCL | ||||||||||
١. وحدات تظليل موحدة : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض. ٢. معدل نقل البيانات الفعال لذاكرة GDDR5 هو أربعة أضعاف معدل التردد الاسمي، بدلاً من الضعف كما هو الحال مع ذاكرة DDR الأخرى. ٣. قيمة TDP هي قيم تصميم TDP المرجعية من AMD. قد تؤدي تصميمات اللوحات غير المرجعية المختلفة من الموردين إلى اختلافات طفيفة في قيمة TDP الفعلية. ٤. جميع الطرازات مزودة بتقنيتي UVD2 و PowerPlay .
معالج رسومات مدمج (HD 4000)
- جميع طرازات Radeon HD 4000 IGP تتضمن Direct3D 10.1 و OpenGL 2.0 [ 16 ]
| نموذج | يطلق | الاسم الرمزي | معالج الرسومات | فاب (نانومتر) | الترانزستورات (مليون) | حجم القالب ( مم² ) | واجهة ناقل البيانات | تردد المعالج 2 (ميجاهرتز) | التكوين الأساسي 1 | معدل التعبئة | الذاكرة 3 | قوة المعالجة ( جيجا فلوبس ) | الميزات / ملاحظات | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| بكسل ( GP /s) | الملمس ( GT /s) | FP32 ( GP /s) | الحجم ( ميغابايت ) | عرض النطاق الترددي ( جيجابايت /ثانية) | نوع الحافلة | التردد الفعال (ميجاهرتز) | عرض ناقل البيانات ( بت ) | ||||||||||||
| بطاقة رسومات Radeon HD 4200 (شريحة 785G) | أغسطس 2009 | RS880 | RV620 | 55 | >205 | ~73 (~9 × 8.05) | HT 3.0 | 500 | 40:4:4 | 2 | 2 | 1 | نظام يصل إلى 512 + منفذ جانبي اختياري 128 | 20.8 (النظام) + 2.6 (المنفذ الجانبي) | HT (النظام) + DDR2 -1066 DDR3 -1333 (المنفذ الجانبي) | 1333 (ميناء جانبي) | 16 (منفذ جانبي) | 40 | UVD2 |
| بطاقة رسومات Radeon HD 4250 (شريحة 880G) | مارس 2010 | RS880 | 560 | 2.24 | 2.24 | 1.12 | HT (النظام) + DDR3 -1333 (منفذ جانبي) | 44.8 | |||||||||||
| بطاقة رسومات Radeon HD 4290 (شريحة 890GX) | RS880D | 700 | 2.8 | 2.8 | 1.4 | نظام يصل إلى 512 + منفذ جانبي 128 | 56 | ||||||||||||
1. وحدات تظليل موحدة : وحدات رسم الخرائط النسيجية : وحدات إخراج العرض. 2. قد تختلف ترددات الساعة باختلاف سيناريوهات الاستخدام، نظرًا لتطبيق تقنية ATI PowerPlay . تشير ترددات الساعة المذكورة هنا إلى مواصفات الساعة المعلنة رسميًا. 3. المنفذ الجانبي عبارة عن ناقل ذاكرة مخصص، ويُفضل استخدامه لمخزن الإطارات .
مصفوفة ميزات راديون
يوضح الجدول التالي ميزات وحدات معالجة الرسومات AMD / ATI ( انظر أيضًا: قائمة وحدات معالجة الرسومات AMD ).
| اسم سلسلة وحدة معالجة الرسومات | يتعجب | ماخ | غضب ثلاثي الأبعاد | Rage Pro | الغضب 128 | 100 راند | 200 راند | 300 راند | 400 راند | 500 راند | 600 راند | RV670 | 700 راند | دائم الخضرة | الجزر الشمالية | الجزر الجنوبية | جزر البحر | الجزر البركانية | جزر القطب الشمالي / بولاريس | فيغا | نافي 1x | نافي 2x | نافي 3x | نافي 4x | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| مطلق سراحه | 1986 | 1991 | أبريل 1996 | مارس 1997 | أغسطس 1998 | أبريل 2000 | أغسطس 2001 | سبتمبر 2002 | مايو 2004 | أكتوبر 2005 | مايو 2007 | نوفمبر 2007 | يونيو 2008 | سبتمبر 2009 | أكتوبر 2010 | ديسمبر 2010 | يناير 2012 | سبتمبر 2013 | يونيو 2015 | يونيو 2016، أبريل 2017، أغسطس 2019 | يونيو 2017، فبراير 2019 | يوليو 2019 | نوفمبر 2020 | ديسمبر 2022 | فبراير 2025 | ||
| اسم التسويق | يتعجب | ماخ | غضب ثلاثي الأبعاد | Rage Pro | الغضب 128 | راديون 7000 | راديون 8000 | راديون 9000 | Radeon X700/X800 | Radeon X1000 | راديون إتش دي 2000 | راديون HD 3000 | راديون HD 4000 | راديون HD 5000 | راديون HD 6000 | راديون HD 7000 | راديون 200 | راديون 300 | Radeon 400/500/600 | Radeon RX Vega، Radeon VII | راديون آر إكس 5000 | راديون آر إكس 6000 | Radeon RX 7000 | راديون آر إكس 9000 | |||
| دعم AMD |  |  | |||||||||||||||||||||||||
| عطوف | ثنائي الأبعاد | ثلاثي الأبعاد | |||||||||||||||||||||||||
| بنية مجموعة التعليمات | غير معروف للعامة | مجموعة تعليمات تيرا سكيل | مجموعة تعليمات GCN | مجموعة تعليمات الحمض النووي الريبوزي المنقح | |||||||||||||||||||||||
| البنية الدقيقة | غير معروف للعامة | GFX1 | GFX2 | تيرا سكيل 1 (VLIW5) (GFX3) | TeraScale 2 (VLIW5) (GFX4) | TeraScale 2 (VLIW5) حتى 68xx (GFX4) | TeraScale 3 (VLIW4) in 69xx [ 17 ] [ 18 ] (GFX5) | الجيل الأول من GCN (GFX6) | الجيل الثاني من GCN (GFX7) | الجيل الثالث من GCN (GFX8) | الجيل الرابع من GCN (GFX8) | الجيل الخامس من GCN (GFX9) | RDNA (GFX10.1) | RDNA 2 (GFX10.3) | RDNA 3 (GFX11) | RDNA 4 (GFX12) | |||||||||||
| يكتب | خط أنابيب ثابت [ أ ] | خطوط أنابيب البكسل والرؤوس القابلة للبرمجة | نموذج تظليل موحد | ||||||||||||||||||||||||
| Direct3D | غير متوفر | 5.0 | 6.0 | 7.0 | 8.1 | 9.0 11 ( 9_2 ) | 9.0b 11 ( 9_2 ) | 9.0c 11 ( 9_3 ) | 10.0 11 ( 10_0 ) | 10.1 11 ( 10_1 ) | 11 ( 11_0 ) | 11 ( 11_1 ) 12 ( 11_1 ) | 11 ( 12_0 ) 12 ( 12_0 ) | 11 ( 12_1 ) 12 ( 12_1 ) | 11 ( 12_1 ) 12 ( 12_2 ) | ||||||||||||
| نموذج التظليل | غير متوفر | 1.4 | 2.0+ | 2.0ب | 3.0 | 4.0 | 4.1 | 5.0 | 5.1 | 5.1 6.5 | 6.7 | 6.8 | |||||||||||||||
| OpenGL | غير متوفر | 1.1 | 1.2 | 1.3 | 1.5 [ ب ] [ 19 ] | 3.3 | 4.5 (ويندوز)، 4.6 (لينكس ميسا 25.2+) [ 20 ] | 4.6 [ 21 ] [ ج ] | |||||||||||||||||||
| فولكان | غير متوفر | 1.1 [ ج ] [ د ] | 1.3 [ 22 ] [ 23 ] [ هـ ] | 1.4 [ 24 ] | |||||||||||||||||||||||
| OpenCL | غير متوفر | قريب من المعدن | 1.1 (غير مدعوم من قبل ميسا ) | 1.2+ (على نظام Linux : 1.1+ (لا يوجد دعم للصور على Clover، مع Rusticl) مع Mesa، 1.2+ على GCN 1.Gen) | 2.0+ (برنامج تشغيل Adrenalin على نظام التشغيل Windows 7+ ) (على Linux ROCm، Mesa 1.2+ (لا يوجد دعم في Clover، فقط Rusticl وMesa و2.0+ و3.0 مع برامج تشغيل AMD أو AMD ROCm)، الجيل الخامس: 2.2 على نظام التشغيل Windows 10+ وLinux ROCm 5.0+ | 2.2+ و 3.0 ويندوز 8.1+ ولينكس ROCm 5.0+ (Mesa Rusticl 1.2+ و 3.0 (2.1+ و 2.2+)) [ 25 ] [ 26 ] [ 27 ] | |||||||||||||||||||||
| HSA / ROCm | غير متوفر | | ؟ | ||||||||||||||||||||||||
| شريحة ASIC لفك تشفير الفيديو | غير متوفر | أفيفو / يو في دي | الأشعة فوق البنفسجية+ | UVD 2 | UVD 2.2 | UVD 3 | الأشعة فوق البنفسجية 4 | UVD 4.2 | UVD 5.0 أو 6.0 | UVD 6.3 | UVD 7 [ 28 ] [ f ] | VCN 2.0 [ 28 ] [ f ] | VCN 3.0 [ 29 ] | VCN 4.0 | VCN 5.0 | ||||||||||||
| شريحة ASIC لترميز الفيديو | غير متوفر | VCE 1.0 | VCE 2.0 | VCE 3.0 أو 3.1 | VCE 3.4 | VCE 4.0 [ 28 ] [ f ] | |||||||||||||||||||||
| حركة السوائل [ g ] | | | | ؟ | |||||||||||||||||||||||
| توفير الطاقة | ؟ | باور بلاي | باور تييون | تقنية PowerTune و ZeroCore Power | ؟ | ||||||||||||||||||||||
| TrueAudio | غير متوفر | عبر معالج الإشارات الرقمية المخصص | عبر التظليل | ||||||||||||||||||||||||
| تقنية FreeSync | غير متوفر | 1 2 | |||||||||||||||||||||||||
| HDCP [ h ] | غير متوفر | ؟ | 1.4 | 2.2 | 2.3 [ 30 ] | ||||||||||||||||||||||
| جاهز للعب [ h ] | غير متوفر | 3.0 | | 3.0 | |||||||||||||||||||||||
| الشاشات المدعومة [ i ] | 1-2 | 2 | 2-6 | ؟ | 4 | ||||||||||||||||||||||
| أقصى دقة | ؟ | 2–6 × 2560×1600 | 2–6 × 4096×2160 @ 30 هرتز | 2–6 × 5120×2880 @ 60 هرتز | 3 × 7680×4320 @ 60 هرتز [ 31 ] | 7680×4320 @ 60 هرتز باور كلر | 7680x4320 @165 هرتز | 7680x4320 | |||||||||||||||||||
/drm/radeon[ j ] | | غير متوفر | |||||||||||||||||||||||||
/drm/amdgpu[ j ] | غير متوفر | النواة 6.19+ [ 32 ] | | ||||||||||||||||||||||||
- ↑ تحتوي سلسلة Radeon R100 على معالجات بكسل قابلة للبرمجة، لكنها لا تتوافق تمامًا مع DirectX 8 أو Pixel Shader 1.0. راجع المقال الخاص بمعالجات البكسل في R100 .
- ↑ لا تتوافق البطاقات المستندة إلى R300 و R400 و R500 بشكل كامل مع OpenGL 2+ لأن الأجهزة لا تدعم جميع أنواع القوام غير قوى العدد اثنين (NPOT).
- 1 2 يتطلب التوافق مع OpenGL 4+ دعم تظليل FP64 ويتم محاكاة هذه على بعض رقائق TeraScale باستخدام أجهزة 32 بت.
- ↑ دعم Vulkan ممكن نظرياً ولكنه لم يتم تنفيذه في برنامج تشغيل مستقر.
- ↑ يعتمد دعم Vulkan في Linux على برنامج تشغيل نواة AMDgpu، بينما لا يدعم برنامج تشغيل radeon تقنية Vulkan.
- 1 2 3 تم استبدال UVD و VCE بـ Video Core Next (VCN) ASIC في تطبيق Raven Ridge APU لـ Vega.
- ↑ معالجة الفيديو بتقنية استيفاء معدل الإطارات. في نظام ويندوز، تعمل هذه التقنية كمرشح DirectShow في مشغل الفيديو. أما في نظام لينكس، فلا يوجد دعم لها من قِبل برامج التشغيل أو المجتمع.
- ١ ٢ لتشغيل محتوى الفيديو المحمي، يتطلب الأمر أيضًا دعمًا من البطاقة ونظام التشغيل وبرنامج التشغيل والتطبيق. كما يلزم وجود شاشة عرض متوافقة مع HDCP. يُعدّ HDCP إلزاميًا لإخراج بعض تنسيقات الصوت، مما يفرض قيودًا إضافية على إعدادات الوسائط المتعددة.
- ↑ قد يتم دعم المزيد من الشاشات من خلال وصلات DisplayPort الأصلية ، أو تقسيم الحد الأقصى للدقة بين شاشات متعددة باستخدام محولات نشطة.
- 1 2 DRM ( مدير العرض المباشر ) هو أحد مكونات نواة لينكس. AMDgpu هي وحدة نواة لينكس. يشير الدعم المذكور في هذا الجدول إلى أحدث إصدار.
منتجات الهواتف المحمولة
برامج تشغيل أجهزة الرسومات
برنامج تشغيل جهاز الرسومات الخاص بشركة AMD "Catalyst"
يتم تطوير معالج AMD Catalyst لأنظمة التشغيل Microsoft Windows و Linux . اعتبارًا من يوليو 2014، لا تدعم أنظمة التشغيل الأخرى رسميًا. قد يختلف الأمر بالنسبة لمعالج AMD FirePro ، الذي يعتمد على مكونات مادية متطابقة ولكنه يتميز ببرامج تشغيل معتمدة من OpenGL لأجهزة الرسومات.
يدعم برنامج AMD Catalyst جميع الميزات المعلن عنها لعلامة Radeon التجارية.
تم تحويل سلسلة Radeon HD 4000 إلى دعم الأنظمة القديمة، حيث سيتم تحديث برامج التشغيل فقط لإصلاح الأخطاء بدلاً من تحسينها للتطبيقات الجديدة. [ 33 ]
برنامج تشغيل جهاز الرسومات "Radeon" المجاني والمفتوح المصدر
تم تطوير برامج التشغيل المجانية والمفتوحة المصدر بشكل أساسي على نظام لينكس ولأجله، ولكن تم نقلها إلى أنظمة تشغيل أخرى أيضًا. يتكون كل برنامج تشغيل من خمسة أجزاء:
- مكون DRM لنواة لينكس
- برنامج تشغيل KMS لمكون نواة لينكس : وهو في الأساس برنامج تشغيل الجهاز لوحدة تحكم العرض
- مكون مساحة المستخدم libDRM
- مكون مساحة المستخدم في Mesa 3D
- برنامج تشغيل خاص ومميز لأجهزة الرسومات ثنائية الأبعاد لخادم X.Org ، والذي سيتم استبداله أخيرًا ببرنامج Glamor.
يدعم برنامج تشغيل الرسومات "Radeon" المجاني والمفتوح المصدر معظم الميزات المطبقة في سلسلة وحدات معالجة الرسومات Radeon. [ 34 ]
برامج تشغيل أجهزة الرسومات "Radeon" المجانية والمفتوحة المصدر ليست هندسة عكسية، ولكنها تستند إلى وثائق صادرة عن AMD. [ 35 ]
