عملية الارتداد

تُستخدم آلية الارتداد الطويل بشكل أساسي في بنادق الصيد ، وخاصةً تلك المُصممة على غرار آلية Auto-5 لجون براوننج . في عام 1885، حصل البريطانيان شلوند وآرثر على براءة اختراع لآلية ارتداد طويل ذات مزلاج مُغلق. ^{[ 9 ]} في هذه الآلية، يبقى الماسورة والترباس مُغلقين معًا أثناء الارتداد، مما يؤدي إلى ضغط زنبركات الارتداد. بعد هذه الحركة الخلفية، يُغلق الترباس في الخلف، بينما يدفع زنبرك الماسورة إلى الأمام. يبقى الترباس في مكانه حتى تعود الماسورة إلى الأمام بالكامل، وخلال هذه الفترة يتم استخراج الخرطوشة الفارغة وإخراجها، ويتم وضع خرطوشة جديدة من المخزن. يُحرر الترباس ويُغلق بقوة بواسطة زنبرك الارتداد، مما يُدخل خرطوشة جديدة في حجرة الإطلاق.

اخترع نظام الارتداد الطويل في أواخر القرن التاسع عشر، وهيمن على سوق بنادق الصيد الآلية لأكثر من نصف قرن قبل أن تحل محله تصاميم جديدة تعمل بالغاز . وبينما أوقفت شركة براوننج إنتاج تصميم Auto-5 في عام 1999، لا تزال شركة فرانشي تصنع خط إنتاج بنادق الصيد التي تعمل بنظام الارتداد الطويل، وهو AL-48 ، الذي يشترك مع تصميم براوننج الأصلي في آلية الإطلاق، والمظهر المحدب لبندقية Auto-5 الأصلية. ومن الأسلحة الأخرى التي اعتمدت على نظام براوننج: بندقية ريمنجتون موديل 8 شبه الآلية (1906)، وبندقية ريمنجتون موديل 11 وبندقية "ذا سبورتسمان" (وهي موديل 11 مزودة بمخزن ذخيرة ثنائي)، ومجموعة مسدسات فرومر ستوب (1907)، وبندقية شوشات الآلية (1915).

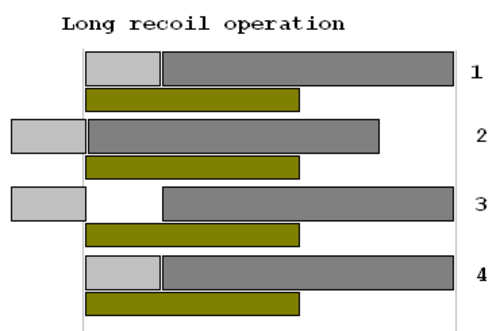

شرح مخطط الدورة

1. وضعية الاستعداد للإطلاق. المزلاج مثبت على الماسورة، وكلاهما في وضعية التقدم الكامل.
2. يؤدي ارتداد إطلاق النار إلى دفع المزلاج والماسورة بالكامل إلى الخلف، مما يؤدي إلى ضغط نوابض الإرجاع لكليهما.
3. يُمسك المزلاج للخلف، بينما ينفتح الماسورة ويعود إلى مكانه بفعل قوة الزنبرك. تُقذف الطلقة المُطلقة.
4. يعود المزلاج بفعل قوة الزنبرك، ويقوم بتحميل طلقة جديدة. ويثبت الماسورة في مكانها عند عودتها إلى وضعها الأصلي.

يهيمن نظام الارتداد القصير على عالم المسدسات نصف الآلية ذات الإطلاق المركزي ، إذ يُستخدم في جميع الأسلحة تقريبًا المصممة لاستخدام خراطيش المسدسات عالية الضغط من عيار 9×19 ملم بارابيلوم وما فوق، بينما تستخدم خراطيش المسدسات منخفضة الضغط من عيار .380 ACP وما دونه نظام الارتداد المباشر . يختلف نظام الارتداد القصير عن نظام الارتداد الطويل في أن الماسورة والترباس يرتدان معًا لمسافة قصيرة فقط قبل أن ينفصلا. تتوقف الماسورة بسرعة، ويستمر الترباس في التحرك للخلف، ضاغطًا نابض الارتداد ومنفذًا عملية الاستخراج والتلقيم الآلية. خلال الجزء الأخير من حركته الأمامية، يُقفل الترباس في الماسورة ويدفعها إلى وضعها الأصلي.

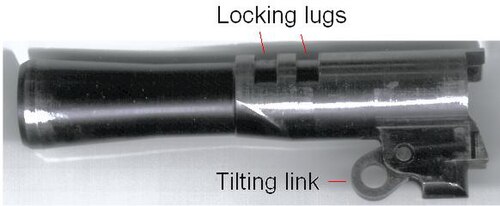

تختلف تصاميم المسدسات قصيرة الارتداد باختلاف طريقة قفل وفتح الماسورة. ومن أكثرها شيوعًا تصميم جون براوننج للماسورة المائلة، والذي يعتمد إما على وصلة متأرجحة وعروات قفل كما في مسدس M1911، أو على تصميم الكامة بدون وصلة كما في مسدسي هاي باور و CZ 75. وتشمل التصاميم الأخرى تصميم كتلة القفل الموجود في مسدسي والتر P38 وبيريتا 92 ، والبكرات الموجودة في مسدس MG42 ، والماسورة الدوارة الموجودة في مسدس بيريتا 8000 وغيره. ومن بين التصاميم غير المألوفة تصميم مزلاج التبديل الموجود في مسدس بورشاردت C-93 وسلفه، مسدس لوغر .

على الرغم من أن تصميم الارتداد القصير شائع في المسدسات، إلا أن أول سلاح ناري يعمل بنظام الارتداد القصير كان أول مدفع رشاش ، وهو مدفع ماكسيم . استخدم هذا المدفع مزلاجًا مشابهًا للمزلاج الذي عدّله بورشاردت لاحقًا للمسدسات. كما استخدم فلاديميروف مبدأ الارتداد القصير في المدفع الرشاش الثقيل السوفيتي KPV-14.5، الذي لا يزال في الخدمة لدى الجيش الروسي وقوات الشرق الأوسط المسلحة منذ عام 1949. واستخدم ميلفين جونسون أيضًا مبدأ الارتداد القصير في مدفعه الرشاش M1941 جونسون وبندقيته M1941 ، ومن البنادق الأخرى التي تستخدم الارتداد القصير بندقية LWRCI SMG 45 ^{[ 10 ]} وبندقية LoneStar Future Weapons RM-277R ^{[ 11 ]} .

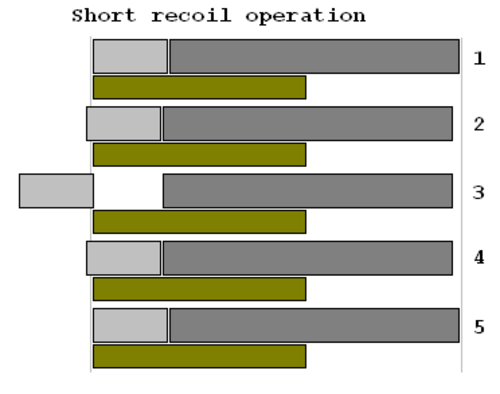

شرح مخطط الدورة

1. وضعية الاستعداد للإطلاق. المزلاج مثبت على الماسورة، وكلاهما في وضعية التقدم الكامل.
2. عند إطلاق النار، يرتد المزلاج والماسورة للخلف مسافة قصيرة وهما متصلان معًا. وقرب نهاية مسار الماسورة، ينفصل المزلاج والماسورة.
3. يتوقف البرميل، لكن المزلاج غير المقفل يستمر في التحرك للخلف، مما يؤدي إلى إخراج الخرطوشة الفارغة وضغط زنبرك الارتداد.
4. The bolt returns forward under spring force, loading a new round into the barrel.
5. Bolt locks into barrel, and forces barrel to return to battery.

An alternative design concept for recoil-operated firearms is the inertia operated system, the first practical use of it being the Sjögren shotgun, developed by Carl Axel Theodor Sjögren in the early 1900s, a Swedish engineer who was awarded a number of patents for his inertia operated design between 1900 and 1908 and sold about 5,000 automatic shotguns using the system in 1908–1909.^[12][13] In a reversal of the other designs, some inertia systems use nearly the entire firearm as the recoiling component, with only the bolt remaining stationary during firing. Because of this, the inertia system is only applied to heavily recoiling firearms, particularly shotguns. A similar system using inertia operation was then developed by Paolo Benelli in the early 1980s and patented in 1986.^[14] With the exception of Sjögren's shotguns and rifles in the early 1900s, all inertia-operated firearms made until 2012 were either made by Benelli or used a design licensed from Benelli, such as the Franchi Affinity. Then the Browning Arms Company introduced the inertia-operated A5 (trademarked as Kinematic Drive) as successor to the long-recoil operated Auto-5. Both the Benelli and Browning systems are based on a rotating locking bolt, similar to that used in many gas-operated firearms.

قبل الإطلاق، يفصل نابض قوي جسم الترباس عن رأسه المُغلق. عند ارتداد البندقية بعد الإطلاق، يكون قصور جسم الترباس الذاتي كافيًا لبقائه ثابتًا بينما تتحرك البندقية المرتدة ورأس الترباس المُغلق للخلف. تضغط هذه الحركة النابض بين رأس الترباس وجسمه، مُخزنةً الطاقة اللازمة لتشغيل آلية الإطلاق. ولأن النابض لا يمكن ضغطه إلا بمقدار معين، فإن هذا يحد من مقدار القوة التي يمكنه امتصاصها، ويوفر مستوىً من التنظيم الذاتي للآلية، مما يسمح باستخدام مجموعة واسعة من خراطيش البنادق ، من الخراطيش القياسية إلى خراطيش ماغنوم، طالما أنها توفر الحد الأدنى من الارتداد لضغط النابض. تجدر الإشارة إلى أنه يجب أن تكون البندقية حرة الارتداد لكي تعمل هذه الآلية - فقابلية جسم الرامي للانضغاط كافية للسماح بهذه الحركة، ولكن إطلاق النار من وضعية ثابتة على مسند أو مع وضع الأخمص على الأرض لن يسمح لها بالارتداد بشكل كافٍ لتشغيل الآلية. وبالمثل، يجب توخي الحذر عند تعديل الأسلحة من هذا النوع (مثل إضافة مخازن ذخيرة موسعة أو تخزين الذخيرة على المخزن)، حيث أن أي زيادة كبيرة في كتلة السلاح يمكن أن تقلل من العمل الناتج عن الارتداد إلى أقل من المطلوب لتشغيل آلية الإطلاق.

عندما يعود نابض الارتداد إلى وضعه غير المضغوط، يدفع جسم الترباس للخلف بقوة كافية لتشغيل آلية الإطلاق. يقوم جسم الترباس بفتح رأس الترباس وسحبه للخلف، ثم يستخرج الخرطوشة ويقذفها، ويجهز المطرقة، ويضغط نابض الارتداد. بمجرد وصول الترباس إلى نهاية مساره، يوفر نابض الارتداد القوة اللازمة لتلقيم الطلقة التالية من المخزن، وإغلاق الترباس بإحكام.

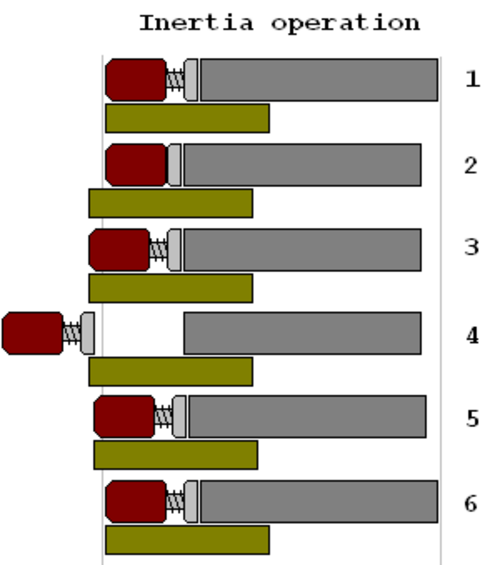

شرح مخطط الدورة

1. وضعية الاستعداد للإطلاق. المزلاج مثبت على الماسورة، وكلاهما في وضعية التقدم الكامل.
2. عند إطلاق النار، يرتد السلاح الناري للخلف باتجاه جسم الرامي. وتبقى الكتلة الناتجة عن القصور الذاتي ثابتة، ضاغطةً نابضًا. ويبقى المزلاج مغلقًا بالماسورة، التي بدورها مثبتة بإحكام في الإطار.
3. يدفع الزنبرك المضغوط الكتلة الخاملة إلى الخلف حتى تنقل زخمها إلى البرغي.
4. ينفتح المزلاج ويتحرك للخلف، مما يؤدي إلى إخراج الطلقة الفارغة وضغط زنبرك الإرجاع.
5. يعود المزلاج إلى مكانه بفعل قوة الزنبرك، ويقوم بتحميل طلقة جديدة وتثبيتها في مكانها.
6. يستعيد مطلق النار توازنه بعد إطلاق النار، ويحرك السلاح الناري للأمام ليضعه في وضعية إطلاق النار التالي.
