سبليت-8

هذه لوحة مفاتيح إلكترونية عبارة عن مُركِّب صوتي تناظري ثنائي النبرة ، متعدد الأصوات بثمانية نغمات ، مع إمكانية تقسيم أو دمج صوتين ("وضع مزدوج"). تحتوي على 64 موقعًا للذاكرة لتخزين الأصوات (" البرامج الصوتية "). يمكن "ربط" البرامج الصوتية في الذاكرة بحيث يؤدي استدعاء أحدها إلى استدعاء الآخر تلقائيًا عند التقسيم أو الدمج. كما يتوفر وضع أحادي الصوت ، حيث تُصدر جميع المذبذبات الثمانية نفس الصوت في آنٍ واحد. يتوفر أيضًا خاصية البورتامينتو متعدد الأصوات . يدعم الجهاز تقنية MIDI ، بما في ذلك إمكانية حفظ واستعادة البرامج الصوتية مع بيانات خاصة بالنظام (راجع قسم MIDI لمزيد من التفاصيل حول هذه العملية).

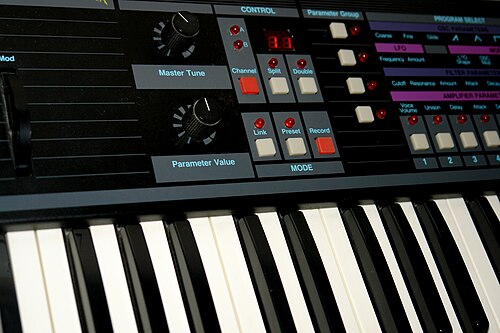

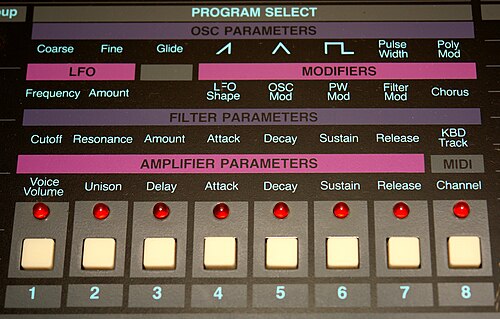

تحتوي اللوحة الأمامية على مقبضين للتحكم في مستوى الصوت (واحد لكل صوت متاح)، ومقبض رئيسي لضبط النغمات ، ومقبض لإدخال البيانات لبرمجة الإعدادات ، وعجلات للتحكم في التعديل والنغمة، وأزرار متنوعة لاختيار الوضع (طبقة، أو "مزدوج"، أو تقسيم) والبرنامج، وشبكة من أربعة صفوف وثمانية أعمدة للبرمجة (مع تسمية جميع المعلمات عليها؛ انظر الشكل 1). كما توجد بعض الوظائف الأخرى على اللوحة لتذكير المستخدم بالأزرار التي يجب الضغط عليها. الهيكل معدني برسومات وكتابة باللون الأزرق الفاتح، ومؤشرات LED حمراء ، وقطع طرفية خشبية مطلية باللون الأسود.

تحتوي اللوحة الخلفية على مقابس ربع بوصة لتسجيل البيانات على شريط الكاسيت (أحدها يعمل أيضًا كمدخل لمفتاح القدم)، وموصلات MIDI داخل وخارج DIN ، ومخرجات صوتية منفصلة ربع بوصة لكل من الصوتين ومخرج صوت مختلط (يتم دمج كلا الصوتين)، ومفتاح طاقة، ومقبس فيوز .

لوحة المفاتيح تتكون من خمسة أوكتافات (61 نغمة، من دو إلى دو) وهي غير مثقلة. لا تحتوي على حساسية للسرعة أو حساسية للضغط اللاحق .

تعتمد أصوات المُركِّب على شريحة Curtis Electronics CEM 3394. يتيح ذلك وجود مُذبذب واحد مُتحكَّم فيه بالجهد (VCO) لكل صوت، مع مفاتيح تشغيل/إيقاف لأي توليفة من موجات سن المنشار، والمثلث، والنبضات المتغيرة . توجد معلمات ضبط خشنة (تصل إلى 4 أوكتافات ) ودقيقة (تصل إلى أقل من نصف نغمة ) . تسمح معلمة "التعديل المتعدد" بتغذية مُرشِّح مُتحكَّم فيه بالجهد (VCF) لصوت آخر عند دمجهما في وضع "مزدوج". ينتج عن ذلك صوت بتعدد نغمات رباعي، حيث لا يصدر صوت من مُذبذبات الصوت الثاني، بل يُعالَج عبر مُرشِّحين متصلين على التوالي. يعمل مُذبذب التردد المنخفض (LFO) بشكل حر (أي لا يُعاد تشغيله عند الضغط على مفتاح)، مع معدل قابل للبرمجة (من 0.25 إلى 20 هرتز وفقًا للدليل)، وعمق وشكل موجة (مثلث أو مربع) قابلين للبرمجة. يُمكن لهذا الجهاز تعديل أي توليفة من تردد قطع المرشح، أو درجة الصوت، أو عرض نبضة المذبذب . يوجد تأثير كورَس بمعدل وتردد ثابتين. يُمكن برمجة تردد قطع المرشح ، والرنين (للتذبذب الذاتي)، وتتبع لوحة المفاتيح (إيقاف، نصف، أو كامل)، ومقدار الغلاف، ولكن لا يُمكن عكس الغلاف. يُعدِّل غلافا ADSR كلاً من مُضخِّم التحكم بالجهد (VCA) ومُرشِّح التحكم بالجهد (VCF) بمعدل 24 ديسيبل/أوكتاف. معدل البورتامينتو متعدد الأصوات قابل للبرمجة. يُمكن برمجة وضع "Unison" ( الوضع أحادي الصوت ) لكل رقعة صوتية. في هذا الوضع، يُعاد تشغيل الأغلفة فقط بعد تحرير جميع المفاتيح ("legato"، مع أولوية النوتة المنخفضة)، ويُمكن برمجة تأخير لأربعة مذبذبات بالنسبة للأربعة الأخرى (ثابت عند 20 أو 40 أو 80 مللي ثانية). يُمكن "ربط" برنامج بآخر بحيث يتم استدعاء كليهما وتعيينهما بشكل صحيح في تقسيم أو طبقة. يوجد أيضًا مستوى إخراج قابل للبرمجة لكل رقعة صوتية للمساعدة في تحقيق التوازن بين الأصوات العالية والمنخفضة.

يوجد مقبضان منفصلان للتحكم في مستوى الصوت للقناتين A وB (أي النغمتين في التقسيم أو الطبقة). يمكن برمجة دواسة القدم لتغيير النغمات مؤقتًا، أو لتغيير أحد معايير النغمات المتعددة: تردد قطع المرشح ، أو مقدار أو بداية غلاف ADSR ، أو اضمحلال أو تحرير VCA ، أو مستوى صوت الصوت (حيث يحدد المستخدم القيمة اللحظية لأي مما سبق)، أو تشغيل/إيقاف الكورس، أو تشغيل/إيقاف البورتامينتو. يمكن استخدام مقبض قيمة المعلمة لتغيير معلمة واحدة في الوقت الفعلي، على الرغم من أن القيمة ستنتقل إلى الإعداد الحالي للمقبض بمجرد تحريكه، وقد تتغير بعض المعلمات بشكل غير منتظم عند التعامل معها بهذه الطريقة. عجلة تغيير درجة الصوت غير مزودة بنابض، وتستقر في المنتصف. يمكن بدء ضبط المذبذب من اللوحة الأمامية، وتستغرق هذه العملية حوالي عشرين ثانية. أثناء الضبط، يتم كتم صوت الجهاز.

يتميز جهاز Split-8 بتطبيق MIDI متطور للغاية بالنسبة لجهاز من هذا الطراز. يمكن تفعيل أو تعطيل وضع OMNI، واستقبال/إرسال وحدة التحكم بالعجلات، وتغيير البرنامج. كما يمكن تعطيل جميع عمليات MIDI (الإدخال والإخراج)، بالإضافة إلى إمكانية حفظ وتحميل الإعدادات المسبقة . يمكن ضبط قناة استقبال MIDI (من 1 إلى 16) لكل إعداد مسبق. يمكن تخصيص أربعة أصوات لإعداد مسبق واحد يتم التحكم فيه عبر MIDI فقط، بينما تقوم الأصوات الأربعة الأخرى بتشغيل إعداد مسبق يتم التحكم فيه من لوحة المفاتيح فقط. في هذه الحالة، يمكن تعطيل تأثيرات العجلات للإعداد المسبق الذي يتم التحكم فيه عبر MIDI. يتعرف جهاز Split-8 أيضًا على بيانات عجلة تغيير النغمة والتعديل الواردة، بالإضافة إلى رقم النوتة، وتشغيلها وإيقافها، وتغيير البرنامج، وطلب الضبط .

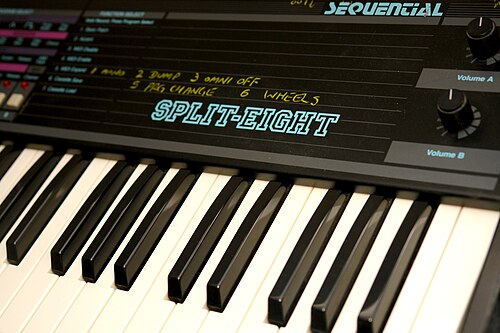

يمكن الوصول إلى بعض وظائف MIDI من خلال وضع "توسيع MIDI" خاص. يتم الدخول إلى هذا الوضع بالضغط باستمرار على زر التسجيل (RECORD) ثم الضغط على زر اختيار البرنامج (PROGRAM SELECT 5). ستومض جميع مؤشرات LED الخاصة بأزرار اختيار البرنامج، وسيؤدي الضغط على أحد هذه الأزرار إلى تنفيذ أحد الإجراءات التالية:

1. يُحدد هذا الخيار وضع MIDI رقم 1 (تشغيل متعدد القنوات/متعدد الأصوات). إذا كان الجهاز في وضع SPLIT، فسيتم تمرير البيانات من منفذ MIDI إلى كلا البرنامجين (كما لو كان المُركِّب الصوتي في وضع DOUBLE). هذا عكس استخدام الزر رقم 3 الموضح أدناه.
2. يبدأ عملية تفريغ بيانات النظام الحصرية بحجم 2240 بايت، والتي تتضمن بيانات التصحيح . ويظل مؤشر LED الخاص بـ PROGRAM SELECT 2 مضاءً خلال الثواني القليلة التي تستغرقها هذه العملية.
3. يُفعّل وضع MIDI رقم 3 (إيقاف OMNI/متعدد الأصوات). هذا عكس استخدام الزر رقم 1 المذكور أعلاه.
4. غير مستخدم.
5. يُبدّل هذا الخيار بين تفعيل وتعطيل تغييرات البرنامج. يتم تعطيل إرسال واستقبال تغييرات البرنامج عبر MIDI افتراضيًا عند تشغيل جهاز المزج.
6. يُبدّل هذا الخيار بين تفعيل وتعطيل كلٍّ من عجلة تغيير درجة الصوت وعجلة التعديل. عند التشغيل، يكون إرسال واستقبال بيانات MIDI لكلا العجلتين معطلاً افتراضياً.

عند إرسال معلومات برنامج MIDI (الخاصة بالنظام) إلى جهاز Split-8، تُرسل الـ 64 رقعة صوتية كسلسلة من حزم الرقع الفردية، مما يسمح بتحميل رقعة صوتية واحدة في كل مرة. عند إرسال جميع الرقع الـ 64، قد يفقد المُركِّب بعض الرقع بشكل متقطع، على الأرجح بسبب عدم قدرته على معالجة بيانات MIDI المنقولة بالسرعة التي تدعمها الحواسيب الحديثة. تسمح معظم برامج الموسيقى للمستخدم بإضافة تأخير قصير بين حزم معلومات النظام، متجاوزًا هذه المشكلة. يُعد تأخير 50 ​​مللي ثانية كافيًا.

بحسب الدليل، من الممكن أن يستجيب جهاز Split-8 لطلب تفريغ بيانات النظام الحصري، لكن الدليل لا يوضح ماهية بايتات الطلب، ولا توجد خريطة بايتات لبيانات sysex. لا يستجيب جهاز Split-8 لرسالة MIDI "إيقاف جميع النوتات"، وعمق انحناء النغمة ثابت عند +/- ثلث كبير .

يحتوي قرص مضغوط لعينات صوتية بعنوان "Astral Ambience"، من إنتاج مارتن نيوكومب من متحف تكنولوجيا أجهزة المزج، على قائمة كبيرة من أجهزة المزج القديمة، بما في ذلك جهاز Split-8. وقد حظي القرص بمراجعة إيجابية للغاية في عدد يونيو 1996 من مجلة Keyboard ، على الرغم من عدم وجود أي ذكر صريح لأصوات جهاز Split-8. ^{[ 1 ]}

تُعدّ شركة Wine Country Productions مصدرًا لقطع الغيار والكتيبات الخاصة بجهاز Split-8 . كما توفر الشركة كتيبات تشغيل الجهاز وأشرطة كاسيت تحتوي على الأصوات الأصلية المُسبقة الضبط (بيانات يمكن تحميلها إلى الجهاز).

يمكن العثور على إعلانات بحجم ثلث صفحة تقريبًا في أعداد مجلة Keyboard Magazine الحديثة . ^{[ 2 ]} يتوفر دليل المستخدم ومخططات الصيانة من شركة Wine Country Productions . يظهر جهاز Split-8 في قوائم الأسعار في نهاية كلا طبعتي كتاب Mark Vail's Vintage Synthesizers ، ^{[ 3 ]} على الرغم من عدم ذكره في أي مكان آخر. يوجد أيضًا ملخص موجز عن جهاز Split-8 في كتاب The AZ of Analogue Synthesizers ^{[ 4 ]} يحتوي على العديد من الأخطاء. قد تكون الطبعة الأحدث من هذا الكتاب أكثر دقة.

كان جهاز Split-8 مدعومًا ببرنامج مكتبة Galaxy الشاملة من Opcode، والذي لم يعد متوفرًا. ^{[ 5 ]} تم كتابة الإعدادات المسبقة الأصلية للمصنع بواسطة مصمم الصوت جون بوين ^{[ 6 ]} وهي متوفرة على شريط كاسيت من Wine Country Productions .
