ترددات الراديو فائقة التوصيل

يشمل علم وتكنولوجيا الترددات الراديوية فائقة التوصيل (SRF) استخدام الموصلات الفائقة الكهربائية في أجهزة الترددات الراديوية . يتيح انعدام المقاومة الكهربائية في المادة فائقة التوصيل لمرنان الترددات الراديوية الحصول على عامل جودة عالٍ للغاية ( Q ). على سبيل المثال، من الشائع أن يحقق تجويف رنين من النيوبيوم فائق التوصيل بتردد 1.3  جيجاهرتز عند درجة حرارة 1.8 كلفن عامل جودة Q = 5 × ^10¹⁰ . يتميز هذا الرنان ذو عامل الجودة العالي جدًا بقدرته على تخزين الطاقة بفقد منخفض للغاية ونطاق ترددي ضيق . يمكن استغلال هذه الخصائص في تطبيقات متنوعة، بما في ذلك بناء هياكل مسرعات الجسيمات عالية الأداء .

إن مقدار الفقد في تجويف الرنين ذي التردد الراديوي فائق القصر ضئيل للغاية لدرجة أنه يُفسَّر غالبًا بالمقارنة التالية: كان غاليليو غاليلي (1564-1642) من أوائل الباحثين في الحركة البندولية، وهي شكل بسيط من أشكال الرنين الميكانيكي . لو أجرى غاليليو تجارب على  رنان بتردد 1 هرتز ومعامل جودة Q نموذجي لتجاويف التردد الراديوي فائق القصر الحالية، وتركه يتأرجح في مختبر مدفون منذ أوائل القرن السابع عشر، لكان هذا البندول لا يزال يتأرجح اليوم بنصف سعته الأصلية تقريبًا.

يُعدّ استخدام الترددات الراديوية فائقة التوصيل في مسرعات الجسيمات من أكثر التطبيقات شيوعًا . تستخدم هذه المسرعات عادةً تجاويف رنانة للترددات الراديوية مصنوعة من مواد فائقة التوصيل أو مطلية بها. تُثار المجالات الكهرومغناطيسية داخل التجويف عن طريق اقتران مصدر الترددات الراديوية بهوائي. عندما يكون تردد الترددات الراديوية المُغذّى من الهوائي مطابقًا لتردد نمط التجويف، تتراكم المجالات الرنانة لتصل إلى سعات عالية. عندئذٍ، تتسارع الجسيمات المشحونة التي تمر عبر فتحات التجويف بفعل المجالات الكهربائية، وتنحرف بفعل المجالات المغناطيسية. يتراوح تردد الرنين المُستخدم في تجاويف الترددات الراديوية فائقة التوصيل عادةً بين 200 ميجاهرتز و3 جيجاهرتز، وذلك تبعًا لنوع الجسيمات المراد تسريعها.

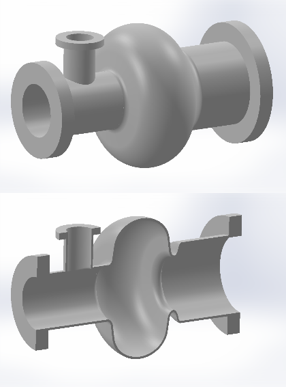

تتمثل أكثر تقنيات التصنيع شيوعًا لتجاويف الترددات الراديوية فائقة التوصيل في تشكيل  مكونات غلاف رقيقة الجدران (1-3 مم) من صفائح النيوبيوم عالية النقاء عن طريق التشكيل بالضغط . ثم يتم لحام مكونات الغلاف هذه معًا لتشكيل التجاويف.

يُظهر الشكل أدناه مخططًا مبسطًا للعناصر الرئيسية في إعداد تجويف الترددات الراديوية فائقة التمغنط (SRF). يُغمر التجويف في حمام من الهيليوم السائل المشبع . تعمل عملية الضخ على إزالة بخار الهيليوم المتصاعد والتحكم في درجة حرارة الحمام. غالبًا ما يُضخ وعاء الهيليوم إلى ضغط أقل من نقطة لامدا (نقطة الميوعة الفائقة) للهيليوم للاستفادة من خصائصه الحرارية. نظرًا لأن الموائع الفائقة تتمتع بموصلية حرارية عالية جدًا، فإنها تُعد مبردات ممتازة. بالإضافة إلى ذلك، تغلي الموائع الفائقة فقط على الأسطح الحرة، مما يمنع تكون الفقاعات على سطح التجويف، والتي قد تُسبب اضطرابات ميكانيكية. يلزم وجود هوائي في الإعداد لربط طاقة الترددات الراديوية بمجالات التجويف، وبالتالي، بأي حزمة جسيمات عابرة . يجب عزل الأجزاء الباردة من الإعداد بشكل ممتاز، ويتحقق ذلك على أفضل وجه من خلال وعاء مفرغ يحيط بوعاء الهيليوم وجميع المكونات الباردة المساعدة. يُعد نظام احتواء تجويف الترددات الراديوية فائقة التمغنط (SRF) بالكامل، بما في ذلك الوعاء المفرغ والعديد من التفاصيل التي لم تُناقش هنا، وحدة تبريد فائقة .

قد ينطوي الدخول في تقنية الترددات الراديوية فائقة التوصيل على تعقيد وتكلفة ووقت أكبر من استراتيجيات تجاويف الترددات الراديوية ذات التوصيل العادي. تتطلب هذه التقنية مرافق كيميائية لمعالجة التجاويف في ظروف قاسية، وغرفة نظيفة منخفضة الجسيمات لشطف المكونات بالماء عالي الضغط وتجميعها، بالإضافة إلى هندسة معقدة لوعاء وحدة التبريد الفائق وأنظمة التبريد. ومن أبرز التحديات التي تواجه تقنية الترددات الراديوية فائقة التوصيل هو القدرة غير المتحققة حتى الآن على إنتاج تجاويف ذات عامل جودة عالٍ باستمرار وبكميات كبيرة، وهو ما يُعد ضروريًا لمصادم خطي ضخم . ومع ذلك، تُشكل إمكانيات تجاويف الترددات الراديوية فائقة التوصيل الحل الأمثل للعديد من التطبيقات التي تتطلب أداءً عاليًا.

تتوفر العديد من الدراسات الشاملة حول فيزياء وتكنولوجيا الترددات الراديوية فائقة التوصيل، وكثير منها مجاني ومتاح عبر الإنترنت. وتشمل هذه الدراسات وقائع دورات تدريبية لمسرعات الجسيمات في مركز سيرن ، ^{[ 2 ] [ 3 ] [ 4 ]} وورقة علمية تقدم عرضًا وافيًا لجوانب تجويف الترددات الراديوية فائقة التوصيل المستخدم في المصادم الخطي الدولي ، ^{[ 5 ]} والمؤتمرات الدولية نصف السنوية حول الموصلية الفائقة للترددات الراديوية التي تُعقد في مواقع عالمية مختلفة في السنوات الفردية، ^{[ 6 ]} بالإضافة إلى الدروس التعليمية المقدمة في هذه المؤتمرات. ^{[ 7 ]}

تُستخدم أنواع عديدة من تجاويف الترددات الراديوية في مُسرّعات الجسيمات. تاريخيًا، كانت معظمها مصنوعة من النحاس - وهو موصل جيد للكهرباء - وتُشغّل بالقرب من درجة حرارة الغرفة مع تبريد خارجي بالماء لإزالة الحرارة الناتجة عن الفقد الكهربائي في التجويف. مع ذلك، خلال العقدين الماضيين، وجدت مرافق المُسرّعات بشكل متزايد أن التجاويف فائقة التوصيل أكثر ملاءمة (أو ضرورية) لمُسرّعاتها من نظيراتها النحاسية ذات التوصيل العادي. الدافع وراء استخدام الموصلات الفائقة في تجاويف الترددات الراديوية ليس تحقيق توفير صافٍ في الطاقة، بل تحسين جودة حزمة الجسيمات المُسرّعة. على الرغم من أن الموصلات الفائقة تتميز بمقاومة كهربائية منخفضة للتيار المتردد، إلا أن الطاقة الضئيلة التي تُبددها تُشعّ عند درجات حرارة منخفضة جدًا، عادةً في حمام من الهيليوم السائل تتراوح بين 1.6  كلفن و4.5  كلفن، والحفاظ على هذه الدرجات المنخفضة يتطلب كمية كبيرة من الطاقة. تُحدد كفاءة كارنو قدرة التبريد اللازمة للحفاظ على حمام التبريد عند درجة حرارة منخفضة في وجود حرارة ناتجة عن تبديد طاقة ترددات لاسلكية صغيرة ، ويمكن مقارنتها بسهولة بتبديد الطاقة في موصل عادي لتجويف نحاسي عند درجة حرارة الغرفة. وتتمثل الدوافع الرئيسية لاستخدام تجاويف الترددات اللاسلكية فائقة التوصيل فيما يلي:

• دورة تشغيل عالية أو تشغيل مستمر . تسمح تجاويف SRF بإثارة مجالات كهرومغناطيسية عالية عند دورة تشغيل عالية ، أو حتى تشغيل مستمر، في أنظمة قد يؤدي فيها الفقد الكهربائي لتجويف نحاسي إلى انصهار النحاس، حتى مع التبريد المائي القوي.
• مقاومة شعاع منخفضة . يسمح الفقد الكهربائي المنخفض في تجويف SRF بتصميم فتحات شعاع كبيرة مع الحفاظ على مجال تسريع عالٍ على طول محور الشعاع. تحتاج التجاويف ذات التوصيل العادي إلى فتحات شعاع صغيرة لتركيز المجال الكهربائي كتعويض عن فقد الطاقة في تيارات الجدار. مع ذلك، قد تكون الفتحات الصغيرة ضارة بشعاع الجسيمات نظرًا لتوليدها حقولًا خلفية أكبر، والتي تُقاس بمعاملات المُسرِّع المسماة "مقاومة الشعاع" و"معامل الفقد".
• تُوجَّه معظم طاقة الترددات الراديوية إلى الحزمة . ولا يحتاج مصدر الترددات الراديوية المُشغِّل للتجويف إلا إلى توفير الطاقة التي تمتصها حزمة الجسيمات المُسرَّعة، نظرًا لأن الطاقة المُبدَّدة في جدران تجويف الترددات الراديوية فائقة التوصيل ضئيلة للغاية. وهذا على عكس التجاويف ذات التوصيل العادي، حيث يمكن أن يُساوي فقد الطاقة في الجدران أو يتجاوز استهلاك طاقة الحزمة بسهولة. وتُعدّ ميزانية طاقة الترددات الراديوية مهمة، لأن تكاليف تقنيات مصادر الترددات الراديوية، مثل الكليسترون ، وأنبوب الإخراج الاستقرائي ، ومضخم الحالة الصلبة ، ترتفع بشكل كبير مع زيادة الطاقة.

عندما تسمح التطورات المستقبلية في علم المواد فائقة التوصيل بارتفاع درجات الحرارة الحرجة للتوصيل الفائق (Tc ₎ ، وبالتالي ارتفاع درجات حرارة أحواض التوصيل الفائق (SRF)، فإن انخفاض التدرج الحراري بين التجويف والبيئة المحيطة به قد يُحقق وفورات كبيرة في الطاقة الصافية باستخدام تقنية SRF مقارنةً بالنهج التقليدي للتوصيل في تجاويف الترددات الراديوية. مع ذلك، يجب مراعاة بعض المسائل الأخرى عند رفع درجة حرارة الحوض، مثل عدم وجود خاصية الميوعة الفائقة (المستغلة حاليًا مع الهيليوم السائل) مع استخدام النيتروجين السائل (على سبيل المثال) . في الوقت الراهن، لا تُعدّ أي من المواد فائقة التوصيل ذات " درجة الحرارة الحرجة _{العالية} " مناسبة لتطبيقات الترددات الراديوية. وتنشأ أوجه القصور في هذه المواد من خصائصها الفيزيائية الأساسية، بالإضافة إلى عدم ملاءمة خصائصها الميكانيكية الكلية لتصنيع تجاويف المسرعات. مع ذلك، قد يُوفر ترسيب أغشية من مواد واعدة على مواد أخرى مناسبة ميكانيكيًا للتجويف خيارًا عمليًا لاستخدام مواد غير تقليدية في تطبيقات SRF. في الوقت الحاضر، لا يزال الخيار الفعلي لمادة SRF هو النيوبيوم النقي، والذي تبلغ درجة حرارته الحرجة 9.3  كلفن ويعمل كموصل فائق بشكل جيد في حمام الهيليوم السائل عند 4.2  كلفن أو أقل، وله خصائص ميكانيكية ممتازة.

قد تكون فيزياء الترددات الراديوية فائقة التوصيل معقدة ومطولة. ومع ذلك، يمكن لبعض التقريبات البسيطة المستمدة من النظريات المعقدة أن توفر بعض المعايير المهمة لتجاويف الترددات الراديوية فائقة التوصيل.

كخلفية عامة، نورد فيما يلي بعض المعايير المهمة لتجاويف الترددات الراديوية. يُعرَّف عامل جودة الرنان بـ

${\displaystyle Q_{o}={\frac {\omega U}{P_{d}}}}$،

أين:

ω هو التردد الرنيني بوحدة [راديان/ثانية]،

U هي الطاقة المخزنة بوحدة [جول]، و

P _d هي القدرة المبددة بوحدة [W] في التجويف للحفاظ على الطاقة U.

تُعطى الطاقة المخزنة في التجويف بتكامل كثافة طاقة المجال على حجمه،

${\displaystyle U={\frac {\mu _{0}}{2}}\int {|{\overrightarrow {H}}|^{2}dV}}$،

أين:

يمثل H المجال المغناطيسي في التجويف و

μ ₀ هي نفاذية الفراغ الحر.

تُحسب القدرة المبددة من خلال تكامل خسائر المقاومة على سطح الجدار،

${\displaystyle P_{d}={\frac {R_{s}}{2}}\int {|{\overrightarrow {H}}|^{2}dS}}$،

أين:

R _s هي المقاومة السطحية التي سيتم مناقشتها أدناه.

لا تُحل تكاملات المجال الكهرومغناطيسي في الصيغ المذكورة أعلاه تحليليًا في الغالب، نظرًا لأن حدود التجويف نادرًا ما تقع على محاور أنظمة الإحداثيات الشائعة. وبدلًا من ذلك، تُجرى الحسابات بواسطة برامج حاسوبية متنوعة تُعنى بحساب المجالات لأشكال التجاويف غير البسيطة، ثم تُجري التكامل العددي للصيغ المذكورة أعلاه.

يُصنِّف مُعامل تجويف الترددات الراديوية، المعروف باسم عامل الهندسة، فعالية التجويف في توفير مجال كهربائي مُسرِّع بناءً على تأثير شكله فقط، دون احتساب فقدان الطاقة الناتج عن جدار المادة. ويُعطى عامل الهندسة بالصيغة التالية:

${\displaystyle G={\frac {\omega \mu _{0}\int {|{\overrightarrow {H}}|^{2}dV}}{\int {|{\overrightarrow {H}}|^{2}dS}}}}$،

وثم

${\displaystyle Q_{o}={\frac {G}{R_{s}}}\cdot }$

يُذكر عامل الهندسة لتصاميم التجويف لتمكين المقارنة مع التصاميم الأخرى بمعزل عن فقدان الجدار، إذ يمكن أن يختلف فقدان الجدار في تجاويف الترددات الراديوية فائقة التوصيل اختلافًا كبيرًا تبعًا لتحضير المواد، ودرجة حرارة الحمام المبرد، ومستوى المجال الكهرومغناطيسي، وغيرها من المعايير شديدة التغير. كما أن عامل الهندسة مستقل عن حجم التجويف، فهو ثابت عند تغيير شكل التجويف لتغيير تردده.

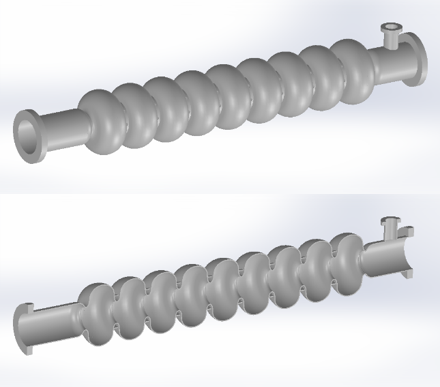

كمثال على المعلمات المذكورة أعلاه، فإن تجويف SRF النموذجي ذو 9 خلايا للمصادم الخطي الدولي ^{[ 5 ]} (المعروف أيضًا باسم تجويف TESLA) سيكون له G = 270 Ω و R _s = 10 nΩ، مما يعطي Q _o = 2.7 × 10 ¹⁰ .

المعامل الحاسم لتجاويف الترددات الراديوية فائقة التوصيل (SRF) في المعادلات المذكورة أعلاه هو مقاومة السطح R_{_s} ، وهنا تبرز أهمية الفيزياء المعقدة. بالنسبة لتجاويف النحاس ذات التوصيل العادي التي تعمل بالقرب من درجة حرارة الغرفة، يتم تحديد R_{_s} ببساطة من خلال الموصلية الكهربائية الحجمية σ المقاسة تجريبياً .

${\displaystyle R_{s\ normal}={\sqrt {\frac {\omega \mu _{0}}{2\sigma }}}}$ .

بالنسبة للنحاس عند 300  كلفن، σ = 5.8 × 10 ⁷  (Ω·m) ⁻¹ وعند 1.3  جيجاهرتز، R _{s  copper} = 9.4  mΩ.

بالنسبة للموصلات الفائقة من النوع الثاني في مجالات الترددات الراديوية، يمكن اعتبار R _s بمثابة مجموع مقاومة BCS للموصلات الفائقة و"المقاومات المتبقية" المستقلة عن درجة الحرارة.

${\displaystyle R_{s}=R_{BCS}+R_{res}}$ .

تُستمد مقاومة BCS من نظرية BCS . إحدى طرق فهم طبيعة مقاومة BCS للترددات الراديوية هي أن أزواج كوبر فائقة التوصيل ، التي لا تُقاوم التيار المستمر، لها كتلة وزخم محدودان يتناوبان بشكل جيبي مع تيارات الترددات الراديوية المترددة، مما يُؤدي إلى فقد طفيف في الطاقة. يُمكن تقريب مقاومة BCS للنيوبيوم عندما تكون درجة الحرارة أقل من نصف درجة الحرارة الحرجة فائقة التوصيل للنيوبيوم ، أي T < T _{_c} /2، بواسطة

${\displaystyle R_{BCS}\simeq 2\times 10^{-4}\left({\frac {f}{1.5\times 10^{9}}}\right)^{2}{\frac {e^{-17.67/T}}{T}}}$ [Ω],

أين:

f هو التردد بوحدة [هرتز]،

T هي درجة الحرارة بالكلفن، و

T _c = 9.3  K للنيوبيوم، لذا فإن هذا التقريب صالح لـ T < 4.65  K.

تجدر الإشارة إلى أنه بالنسبة للموصلات الفائقة، تزداد مقاومة BCS تربيعيًا مع التردد، ~ f² ^، بينما تزداد مقاومة السطح للموصلات العادية كجذر للتردد، ~√f . ولهذا السبب، تُفضل معظم تطبيقات تجاويف الموصلات الفائقة الترددات المنخفضة، <3 جيجاهرتز، بينما تُفضل تطبيقات تجاويف الموصلات العادية الترددات العالية، >0.5 جيجاهرتز، مع وجود بعض التداخل بينهما اعتمادًا على التطبيق.

تنشأ المقاومة المتبقية للموصل الفائق من عدة مصادر، مثل عيوب المادة العشوائية، والهيدريدات التي قد تتشكل على السطح نتيجة التفاعلات الكيميائية الساخنة والتبريد البطيء، وغيرها من المصادر التي لم تُحدد بعد. أحد مصادر المقاومة المتبقية القابلة للقياس الكمي هو تأثير المجال المغناطيسي الخارجي الذي يُثبّت التدفقات المغناطيسية في الموصل الفائق من النوع الثاني. تُنشئ نوى التدفقات المُثبّتة مناطق صغيرة موصلة عادية في النيوبيوم، ويمكن جمعها لتقدير مقاومتها الكلية. بالنسبة للنيوبيوم، يمكن تقريب مساهمة المجال المغناطيسي في R_{_s بـ}

${\displaystyle R_{H}={\frac {H_{ext}}{2H_{c2}}}R_{n}\approx 9.49\times 10^{-12}H_{ext}{\sqrt {f}}}$ [Ω],

أين:

H _ext هو أي مجال مغناطيسي خارجي بوحدة [ Oe ] ،

يمثل H _c2 مجال التبريد المغناطيسي للموصل الفائق من النوع الثاني، والذي يبلغ 2400  أورستد (190 كيلو أمبير/متر) للنيوبيوم، و

R _n هي المقاومة الموصلة العادية للنيوبيوم بوحدة الأوم .

يُترجم التدفق المغناطيسي الاسمي للأرض، البالغ 0.5 غاوس (50 ميكروتسلا )، إلى مجال مغناطيسي قدره 0.5 أورستد (40 أمبير/متر)، مما يُنتج مقاومة سطحية متبقية في الموصل الفائق تفوق مقاومة BCS بعدة مراتب، ما يجعل الموصل الفائق مُهدرًا للطاقة بشكل كبير وغير عملي. لهذا السبب، تُحاط تجاويف الموصلات الفائقة بدروع مغناطيسية لتقليل المجال المغناطيسي المُخترق للتجويف إلى أقل من 10 ملي أورستد (0.8 أمبير/متر) عادةً.

باستخدام التقريبات المذكورة أعلاه لتجويف رنين فائق التوصيل من النيوبيوم عند درجة حرارة 1.8  كلفن وتردد 1.3  جيجاهرتز، وبافتراض مجال مغناطيسي قدره 10  ملي أورستد (0.8 أمبير/متر)، ستكون مكونات مقاومة السطح كما يلي:

R _BCS  =  4.55  نانو أوم و

R _res  = R _H = 3.42 nΩ، مما يعطي مقاومة سطحية صافية

R _s  =  7.97  nΩ. إذا كان ذلك بالنسبة لهذا التجويف

إذا كانت G  =  270  Ω، فإن عامل الجودة المثالي سيكون

Q _o  =  3.4×10 ¹⁰ .

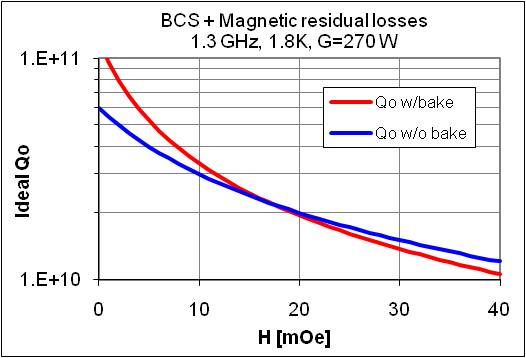

يمكن تحسين قيمة Q _{_o} المذكورة آنفًا بمقدار يصل إلى الضعف عن طريق إجراء عملية تسخين فراغي خفيفة للتجويف. عمليًا، يبدو أن التسخين يقلل مقاومة BCS بنسبة 50%، ولكنه يزيد المقاومة المتبقية بنسبة 30%. يوضح الرسم البياني أدناه قيم Q_o المثالية لنطاق من _المجال المغناطيسي المتبقي للتجويف المُسخّن وغير المُسخّن.

بشكل عام، يجب توخي الحذر الشديد والاهتمام بالتفاصيل في الإعداد التجريبي لتجاويف الترددات الراديوية فائقة التوصيل (SRF) لتجنب تدهور عامل الجودة (Qo ₎ نتيجةً لفقدان الترددات الراديوية في المكونات المساعدة، مثل حواف التفريغ المصنوعة من الفولاذ المقاوم للصدأ القريبة جدًا من المجالات المتلاشية للتجويف . مع ذلك، فإن التحضير الدقيق لتجويف SRF والتكوين التجريبي المتقن يحققان عامل الجودة المثالي (Qo ₎ ليس فقط عند سعات المجال المنخفضة، بل حتى عند مجالات تجويف تصل عادةً إلى 75% من حد إخماد المجال المغناطيسي . لا تصل سوى قلة من التجاويف إلى حد إخماد المجال المغناطيسي، حيث أن الفقد المتبقي والعيوب المتناهية الصغر تُسخّن بقعًا موضعية، تتجاوز في النهاية درجة الحرارة الحرجة للتوصيل الفائق، مما يؤدي إلى إخماد حراري .

عند استخدام تجاويف الترددات الراديوية فائقة التوصيل في مسرعات الجسيمات، ينبغي عمومًا أن يكون مستوى المجال داخل التجويف مرتفعًا قدر الإمكان لتسريع الحزمة المارة عبره بأقصى كفاءة. تميل قيم Q_{_o} الموضحة في الحسابات السابقة إلى التدهور مع ازدياد شدة المجال، وهو ما يُرسم لتجويف معين كمنحنى " Q  مقابل E "، حيث يشير " E " إلى المجال الكهربائي المُسرِّع للنمط TM _₀₁. من الناحية المثالية، يجب أن تظل قيمة Q_{_o} للتجويف ثابتة مع زيادة شدة المجال المُسرِّع حتى نقطة إخماد المجال المغناطيسي، كما هو موضح بالخط المتقطع "المثالي" في الرسم البياني أدناه. مع ذلك، في الواقع، حتى تجويف النيوبيوم المُجهز جيدًا سيحتوي على منحنى Q مقابل E يقع أسفل المنحنى المثالي، كما هو موضح بالمنحنى "الجيد" في الرسم البياني.

توجد العديد من الظواهر التي قد تحدث في تجويف الترددات الراديوية فائقة التوصيل (SRF) وتؤدي إلى تدهور أدائه من  حيث الجودة مقابل الطاقة ، مثل الشوائب الموجودة في النيوبيوم، وتلوث الهيدروجين الناتج عن الحرارة الزائدة أثناء المعالجة الكيميائية، وخشونة سطح التجويف. بعد عقدين من التطوير، بدأت تتبلور وصفة ضرورية لإنتاج تجاويف SRF بنجاح، وتشمل ما يلي:

• فحص صفيحة النيوبيوم الخام باستخدام التيارات الدوامية للكشف عن الشوائب،
• مراقبة جودة معايير لحام شعاع الإلكترون بشكل جيد،
• الحفاظ على درجات حرارة منخفضة في التجويف أثناء التفاعلات الكيميائية الحمضية لتجنب التلوث بالهيدروجين،
• التلميع الكهربائي للسطح الداخلي للتجويف للحصول على سطح أملس للغاية،
• شطف الجزء الداخلي للتجويف بضغط عالٍ في غرفة نظيفة باستخدام مياه مُفلترة لإزالة التلوث الجزيئي،
• التجميع الدقيق للتجويف وأجهزة التفريغ الأخرى في غرفة نظيفة مع اتباع ممارسات النظافة،
• يتم خبز التجويف بالتفريغ عند درجة حرارة 120  درجة مئوية لمدة 48 ساعة؛ وهذا يحسن عادةً قيمة Q _o بمقدار 2.

لا يزال هناك بعض الغموض حول السبب الجذري لنجاح بعض هذه الخطوات، مثل التلميع الكهربائي والتجفيف بالتفريغ. مع ذلك، إذا لم تُتبع هذه التعليمات، فغالبًا ما يُظهر منحنى Q  مقابل E تدهورًا مفرطًا في Q₀ مع زيادة المجال، كما هو موضح في منحنى " ميل Q " في الرسم البياني أدناه. يُعدّ إيجاد الأسباب الجذرية لظاهرة ميل Q موضوعًا لبحث أساسي جارٍ في _{مجال الترددات الراديوية فائقة التوصيل. قد تُسهم هذه المعرفة المكتسبة في تبسيط عمليات تصنيع التجويف، فضلًا عن إفادة جهود تطوير المواد المستقبلية لإيجاد بدائل ذات درجة حرارة انتقال حراري} أعلى للنيوبيوم .

في عام 2012، تم اكتشاف اعتماد عامل الجودة Q(E) على تجاويف الرنين فائق التوصيل (SRF) لأول مرة، حيث لوحظت ظاهرة ارتفاع عامل الجودة Q في تجويف SRF مُطعّم بالتيتانيوم. ^{[ 9 ]} يزداد عامل الجودة مع زيادة شدة المجال المُسرّع، وقد فُسّر ذلك بوجود قمم أكثر حدة في كثافة الحالات الإلكترونية عند حواف فجوة الطاقة في التجاويف المُطعّمة، وتوسّع هذه القمم بفعل تيار الترددات الراديوية. ^{[ 10 ]} لاحقًا، لوحظت ظاهرة مماثلة مع تطعيم النيتروجين، والذي يُعدّ حاليًا أحدث التقنيات المُستخدمة في تحضير التجاويف لتحقيق أداء عالٍ. ^{[ 11 ]}

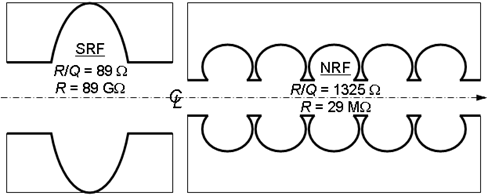

أحد الأسباب الرئيسية لاستخدام تجاويف الترددات الراديوية فائقة القصر في مسرعات الجسيمات هو أن فتحاتها الكبيرة تؤدي إلى مقاومة منخفضة للشعاع وعتبات أعلى لعدم استقرار الشعاع الضار. عندما يمر شعاع من الجسيمات المشحونة عبر التجويف، يتأثر مجال إشعاعه الكهرومغناطيسي بالزيادة المفاجئة في قطر الجدار الموصل عند الانتقال من أنبوب الشعاع ذي القطر الصغير إلى تجويف الترددات الراديوية المجوف الكبير. ثم يُقطع جزء من مجال إشعاع الجسيم عند عودته إلى أنبوب الشعاع، ويبقى خلفه كحقول خلفية في التجويف. تتراكب هذه الحقول الخلفية ببساطة على حقول التسريع الخارجية في التجويف. إن نشوء أنماط التجويف الكهرومغناطيسية كحقول خلفية من الشعاع المار يشبه ضرب عصا الطبل لغشاء الطبل ، مما يؤدي إلى إثارة العديد من الأنماط الميكانيكية الرنانة.

تُثير موجات التخلف الناتجة عن مرور حزمة الجسيمات في تجويف الترددات الراديوية مجموعة فرعية من طيف الأنماط الكهرومغناطيسية المتعددة، بما في ذلك النمط TM ₀₁ المُحفَّز خارجيًا . وبالتالي، قد تحدث مجموعة من حالات عدم استقرار الحزمة أثناء مرورها المتكرر عبر تجويف الترددات الراديوية، مما يُضيف في كل مرة طاقة إلى موجات التخلف في مجموعة من الأنماط.

بالنسبة لحزمة جسيمات ذات شحنة q ، وطول أقصر بكثير من الطول الموجي لنمط تجويف معين، وتجتاز التجويف عند الزمن t = 0، فإن سعة جهد المجال الخلفي المتبقي في التجويف في نمط معين يتم إعطاؤها بواسطة ^{[ 12 ].}

${\displaystyle V_{wake}={\frac {q\omega _{o}R}{2Q_{o}}}\ e^{j\omega _{o}t}\ e^{-{\frac {\omega _{o}t}{2Q_{L}}}}=kq\ e^{j\omega _{o}t}\ e^{-{\frac {\omega _{o}t}{2Q_{L}}}}}$ ،

أين:

R هي معاوقة التوازي لنمط التجويف المحدد بواسطة

${\displaystyle R={\frac {\left(\int {{\overrightarrow {E}}\cdot dl}\right)^{2}}{P_{d}}}={\frac {V^{2}}{P_{d}}}}$ ،

يمثل E المجال الكهربائي لنمط الترددات الراديوية،

يمثل P _d القدرة المبددة في التجويف لإنتاج المجال الكهربائي E ،

Q _L هي " Q المحملة " للتجويف، والتي تأخذ في الاعتبار تسرب الطاقة من هوائي الاقتران.

ω _o هو التردد الزاوي للنمط،

يمثل الجزء الأسي التخيلي التغير الزمني الجيبي للنمط،

يحدد الحد الأسي الحقيقي مدى اضمحلال المجال الموجي مع مرور الوقت، و

${\displaystyle k={\frac {\أوميغا _{o}R}{2Q_{o}}}}$ يُطلق عليه اسم معامل الفقد في وضع الترددات الراديوية.

يمكن حساب معاوقة التوازي R من حل المجالات الكهرومغناطيسية للنمط، عادةً بواسطة برنامج حاسوبي يقوم بحساب هذه المجالات. في معادلة V _wake ، تُعد النسبة R / Q _o مقياسًا جيدًا لمقارنة سعة مجال الموجة الخلفية لأشكال التجويف المختلفة، نظرًا لأن الحدود الأخرى عادةً ما تُحددها التطبيقات وتكون ثابتة. رياضيًا،

${\displaystyle {\frac {R}{Q_{o}}}={\frac {V^{2}}{\omega _{o}U}}={\frac {2\left(\int {{\overrightarrow {E}}\cdot dl}\right)^{2}}{\omega _{o}\mu _{o}\int {|{\overrightarrow {H}}|^{2}dV}}}={\frac {2k}{\omega _{o}}}}$ ،

حيث تم استخدام العلاقات المحددة أعلاه. يُعد R / Qo مُعاملًا يُزيل تبديد الطاقة في التجويف، ويُنظر إليه كمقياس لفعالية هندسة التجويف في توليد جهد التسارع لكل وحدة طاقة مُخزنة في حجمه. يُمكن ملاحظة أن مجال الموجة يتناسب طرديًا مع _R / Qo بشكلٍ بديهي _، حيث أن التجويف ذو فتحات الحزمة الصغيرة يُركز المجال الكهربائي على المحور، وبالتالي تكون قيمة R/Qo عالية _، ولكنه أيضًا يحجب جزءًا أكبر من مجال إشعاع حزمة الجسيمات على شكل مجالات موجة ضارة.

قد يكون حساب تراكم المجال الكهرومغناطيسي في تجويف نتيجةً لمجالات الاستيقاظ معقدًا، ويعتمد بشكل كبير على نمط تشغيل المُسرِّع المحدد. في الحالة البسيطة لحلقة تخزين ذات حزم جسيمات متكررة تفصل بينها فترة زمنية T_{_b} وطول حزمة أقصر بكثير من الطول الموجي لنمط معين، يُعطى جهد مجال الاستيقاظ المستقر طويل الأمد الذي يُقدمه النمط للحزمة بالمعادلة ^{[ 12 ].}

${\displaystyle V_{ss\ wake}=V_{wake}\left({\frac {1}{1-e^{-\tau }e^{j\delta }}}-{\frac {1}{2}}\right)}$ ،

أين:

${\displaystyle \tau ={\frac {\omega _{o}T_{b}}{2Q_{L}}}}$هو اضمحلال المجال الموجي بين الحزم، و

δ هو فرق الطور لنمط المجال الموجي بين مرور الحزمة عبر التجويف.

كمثال حسابي، لنفترض أن إزاحة الطور δ = 0 ، وهو ما يُقارب حالة نمط TM ₀₁ بحسب التصميم، ومن المحتمل حدوثه لبعض الأنماط عالية الترتيب. عندما تكون δ = 0 (أو مضاعفًا صحيحًا لدورة نمط الترددات الراديوية، δ = n²π ) ، نحصل على أسوأ حالة لتراكم مجال الموجة، حيث تتباطأ الحزم المتتالية إلى أقصى حد بفعل مجالات الموجة للحزم السابقة، وتفقد طاقة أكبر مما تفقده مع "موجتها الذاتية" فقط. عندئذٍ، بافتراض _ω₀ = 2π 500 ميجاهرتز  ، _و Tb = ₁ ميكروثانية ، و QL = 10⁶ ^، يكون تراكم مجالات الموجة _Vsswake = 637 × Vwake . يُعد وجود ما يُسمى "النمط المحصور" أحد عيوب أي تجويف مُسرِّع. هذا نمط عالي الترتيب لا يتسرب خارج التجويف، وبالتالي تكون قيمة _{QL الخاصة} به أكبر بعدة مراتب من القيمة المستخدمة في هذا المثال. في هذه الحالة، من المرجح أن يؤدي تراكم موجات التخلف الناتجة عن النمط المحصور إلى عدم استقرار الحزمة. ولذلك، تُعالج آثار عدم استقرار الحزمة الناتجة عن موجات التخلف V _{ss بشكل مختلف بالنسبة للنمط الأساسي المتسارع TM 01} وجميع أنماط الترددات الراديوية الأخرى، كما هو موضح لاحقًا.

وضع التسارع الأساسي ™ ₀₁₀

تُظهر الحسابات المعقدة التي تتناول استقرار الحزمة الناتج عن مجال الموجة الخلفية لنمط TM ₀₁₀ في المُسرّعات وجود مناطق طورية محددة بين حزم الحزمة ونمط الترددات الراديوية المُحفّز، مما يسمح بتشغيل مستقر عند أعلى تيارات حزمة ممكنة. مع ذلك، عند نقطة معينة من زيادة تيار الحزمة، يصبح أي تكوين للمُسرّع غير مستقر تقريبًا. وكما ذُكر سابقًا، فإن سعة مجال الموجة الخلفية للحزمة تتناسب طرديًا مع مُعامل التجويف R / Q _o ، لذا يُستخدم هذا عادةً كمقياس مُقارن لاحتمالية عدم استقرار الحزمة المرتبط بنمط TM _01. يوضح الشكل أدناه مُقارنة بين R / Q _o و R لتجويف فائق التوصيل بتردد 500  ميجاهرتز وتجويف عادي التوصيل بتردد 500  ميجاهرتز. يكون جهد التسريع الذي يُوفره كلا التجويفين مُتقاربًا لاستهلاك طاقة صافٍ مُحدد عند تضمين طاقة التبريد للترددات الراديوية فائقة التوصيل. قيمة R / Q _o لتجويف الترددات الراديوية فائقة التوصيل أقل بـ 15 مرة من نظيرتها في التجويف عادي التوصيل، وبالتالي فهو أقل عُرضة لعدم استقرار الحزمة. هذا أحد الأسباب الرئيسية لاختيار تجاويف SRF هذه للاستخدام في حلقات التخزين ذات التيار العالي.

الأنماط ذات الرتبة الأعلى (HOMs)

بالإضافة إلى نمط التسارع الأساسي TM ₀₁₀ لتجويف الترددات الراديوية، تُثار أنماط ترددية أعلى عديدة، وعدد قليل من أنماط ثنائي القطب ذات التردد المنخفض، بواسطة حقول الموجة الناتجة عن حزمة الجسيمات المشحونة، ويُشار إليها جميعًا عمومًا بأنماط الرتبة العليا (HOMs). لا تُفيد هذه الأنماط في ديناميكيات حزمة جسيمات المُسرِّع، بل تُؤدي فقط إلى عدم استقرار الحزمة، ويُفضَّل تخميدها بشدة للحصول على أقل قيمة ممكنة لمعامل الجودة Q _L. ويتحقق التخميد بالسماح لأنماط ثنائي القطب وجميع أنماط الرتبة العليا بالخروج من تجويف الترددات الراديوية فائقة التوصيل، ثم ربطها بأحمال مقاومة للترددات الراديوية. ويحدث تسرب أنماط الترددات الراديوية غير المرغوب فيها على طول أنبوب الحزمة، وينتج عن تصميم دقيق لأشكال فتحة التجويف. وقد صُمِّمت أشكال الفتحة خصيصًا لإبقاء نمط TM ₀₁ "محصورًا" بمعامل جودة Q _o عالٍ داخل التجويف، والسماح لأنماط الرتبة العليا بالانتشار بعيدًا. يُسهّل انتشار الموجات عالية التردد أحيانًا وجود أنبوب شعاع ذي قطر أكبر على أحد جانبي التجويف، خلف فتحة التجويف ذات القطر الأصغر، كما هو موضح في المقطع العرضي لتصميم تجويف SRF في أعلى هذه الصفحة. يسمح قطر أنبوب الشعاع الأكبر للموجات عالية التردد بالانتشار بسهولة بعيدًا عن التجويف إلى هوائي الموجات عالية التردد أو ممتص خط الشعاع.

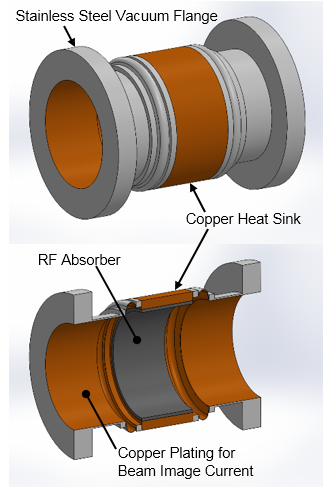

يمكن تطبيق الحمل المقاوم لأنماط الرنين العالية (HOMs) باستخدام هوائيات حلقية مثبتة عند فتحات جانبية لأنبوب الحزمة، مع خطوط محورية لتوجيه الترددات الراديوية إلى خارج المبرد الفائق (cryostat) إلى أحمال الترددات الراديوية القياسية. وثمة نهج آخر يتمثل في وضع أحمال أنماط الرنين العالية مباشرةً على أنبوب الحزمة على شكل أسطوانات مجوفة مع مادة ذات فقد للترددات الراديوية مثبتة على سطحها الداخلي، كما هو موضح في الصورة المجاورة. يُعدّ هذا النهج، المسمى "حمل خط الحزمة"، أكثر تعقيدًا من الناحية التقنية، إذ يجب أن يمتص الحمل طاقة ترددات راديوية عالية مع الحفاظ على بيئة خط حزمة ذات فراغ عالٍ بالقرب من تجويف الرنين فائق التوصيل (SRF) الحساس للتلوث. علاوة على ذلك، قد تعمل هذه الأحمال أحيانًا عند درجات حرارة منخفضة جدًا لتجنب التدرجات الحرارية الكبيرة على طول أنبوب الحزمة نتيجة برودة تجويف الرنين فائق التوصيل. مع ذلك، تتمثل ميزة تكوين حمل خط الحزمة لأنماط الرنين العالية في عرض نطاق امتصاص أكبر وتوهين أعلى لأنماط الرنين العالية مقارنةً باقتران الهوائي. قد يكون هذا الفرق حاسمًا بين حزمة جسيمات مستقرة وأخرى غير مستقرة في مسرعات التيار العالي.

يشكل هندسة التبريد جزءًا هامًا من تقنية الترددات الراديوية فائقة التوصيل. عادةً ما تكون تجاويف هذه التقنية هياكل رقيقة الجدران مغمورة في حمام من الهيليوم السائل تتراوح درجة حرارته بين 1.6  كلفن و4.5  كلفن. ولذلك، يتطلب الأمر هندسة دقيقة لعزل حمام الهيليوم عن البيئة الخارجية ذات درجة حرارة الغرفة. ويتم ذلك عن طريق:

• غرفة مفرغة تحيط بالمكونات الباردة للقضاء على انتقال الحرارة بالحمل الحراري بواسطة الغازات.
• عزل متعدد الطبقات يحيط بالمكونات الباردة. يتكون هذا العزل من عشرات الطبقات المتناوبة من مادة المايلر المطلية بالألومنيوم وصفائح رقيقة من الألياف الزجاجية، والتي تعكس الأشعة تحت الحمراء التي تخترق العزل الفراغي من  الجدران الخارجية ذات درجة حرارة 300 كلفن.
• وصلات ميكانيكية ذات موصلية حرارية منخفضة بين الكتلة الباردة ووعاء التفريغ ذي درجة حرارة الغرفة. هذه الوصلات ضرورية، على سبيل المثال، لدعم كتلة وعاء الهيليوم داخل وعاء التفريغ، ولربط الفتحات في تجويف التردد الراديوي فائق التوصيل بخط شعاع المُسرِّع. ينتقل كلا النوعين من الوصلات من درجات حرارة التبريد الداخلية إلى درجة حرارة الغرفة عند حدود وعاء التفريغ. يتم تقليل الموصلية الحرارية لهذه الأجزاء إلى الحد الأدنى من خلال صغر مساحة المقطع العرضي واستخدام مواد ذات موصلية حرارية منخفضة، مثل الفولاذ المقاوم للصدأ لأنبوب شعاع التفريغ، والإيبوكسي المقوى بالألياف (G10) للدعم الميكانيكي. يتطلب أنبوب شعاع التفريغ أيضًا موصلية كهربائية جيدة على سطحه الداخلي لنقل تيارات الصورة للشعاع، ويتحقق ذلك من خلال  طلاء نحاسي بسمك 100 ميكرومتر تقريبًا على السطح الداخلي.

يُعدّ تصميم محطة تبريد للهيليوم السائل التحدي الهندسي الرئيسي في مجال التبريد الفائق. فالطاقة الضئيلة المُبددة في تجويف الترددات الراديوية فائقة التوصيل، بالإضافة إلى تسرب الحرارة إلى وعاء التفريغ، تُشكلان أحمالًا حرارية عند درجات حرارة منخفضة جدًا. ويجب على جهاز التبريد تعويض هذا الفقد بكفاءة منخفضة بطبيعتها، تُحسب بضرب كفاءة كارنو (ηC ₎ في كفاءة عملية (ηp ₎ . وتُستمد كفاءة كارنو من القانون الثاني للديناميكا الحرارية ، وقد تكون منخفضة جدًا.

${\displaystyle \eta _{C}={\begin{cases}{\frac {T_{cold}}{T_{warm}-T_{cold}}},&{\mbox{if }}T_{cold}<T_{warm}-T_{cold}\\1,&{\mbox{otherwise}}\end{cases}}}$

أين

T _cold هي درجة حرارة الحمل البارد، وهو وعاء الهيليوم في هذه الحالة، و

T _warm هي درجة حرارة مشتت الحرارة الخاص بالتبريد، وعادة ما تكون درجة حرارة الغرفة.

في معظم الحالات، تكون درجة حرارة الغرفة الدافئة (T _warm) تساوي 300  كلفن، لذا عندما تكون _{درجة حرارة الغرفة الباردة} (T cold) ≥ 150  كلفن، تكون كفاءة كارنو مساوية للوحدة. الكفاءة العملية مصطلح شامل يأخذ في الحسبان العديد من العوامل الميكانيكية غير المثالية التي تؤثر على نظام التبريد، بالإضافة إلى الفيزياء الأساسية لكفاءة كارنو. بالنسبة لأنظمة التبريد الكبيرة، هناك وفورات في الحجم، ويمكن تحقيق كفاءة عملية (η _p) في نطاق 0.2 إلى 0.3. وبالتالي، فإن الطاقة الكهربائية التي يستهلكها الثلاجة من مقبس الحائط هي

${\displaystyle P_{warm}={\frac {P_{cold}}{\eta _{C}\ \eta _{p}}}}$ ،

أين

P _cold هي الطاقة المبددة عند درجة الحرارة T _cold .

على سبيل المثال، إذا كان جهاز التبريد يُزوّد ​​وحدة التبريد  الفائق بغاز الهيليوم عند درجة حرارة 1.8 كلفن، حيث يُبدد التجويف وتسرب الحرارة طاقة _حرارية مقدارها 10 واط، فإن جهاز التبريد الذي تبلغ درجة _حرارته 300 كلفن وكفاءته _{الحرارية} 0.3 ، ستكون كفاءته _{الحرارية 0.006} واستهلاكه للطاقة 5.5 كيلوواط . وبالطبع، تحتوي معظم مرافق المُسرّعات على العديد من تجاويف التبريد الفائق، لذا قد تصبح محطات التبريد منشآت ضخمة للغاية.

تُختار درجة حرارة تشغيل تجويف الترددات الراديوية فائقة التمغنط عادةً لتقليل استهلاك الطاقة الكهربائية لنظام الترددات الراديوية فائقة التمغنط بأكمله. يوضح الرسم البياني على اليمين الضغط الذي يجب ضخ وعاء الهيليوم إليه للحصول على درجة حرارة الهيليوم السائل المطلوبة. يبلغ الضغط الجوي 760 تور (101.325 كيلو باسكال)، ما يعادل 4.2 كلفن للهيليوم. تحدث نقطة لامدا (λ) للتمغنط الفائق عند حوالي 38 تور (5.1 كيلو باسكال)، ما يعادل 2.18 كلفن للهيليوم. تعمل معظم أنظمة الترددات الراديوية فائقة التمغنط إما عند الضغط الجوي، أو عند 4.2 كلفن، أو عند درجة حرارة أقل من نقطة لامدا، حيث تكون كفاءة النظام المثلى عادةً حوالي 1.8 كلفن، ما يعادل حوالي 12 تور (1.6 كيلو باسكال).
