رسم توضيحي فني

الموسوعة الحرة

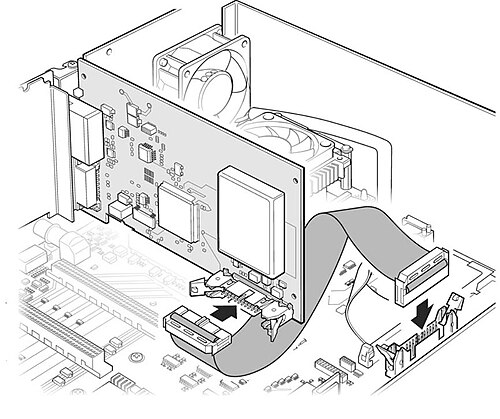

رسم توضيحي تقني متساوي القياس لبطاقة واجهة توضح موضع كابل الواجهة.

الرسم التوضيحي التقني هو رسم يهدف إلى توصيل المعلومات ذات الطبيعة التقنية بصريًا . يمكن أن تكون الرسوم التوضيحية التقنية جزءًا من الرسومات أو المخططات التقنية . وتهدف الرسوم التوضيحية التقنية عمومًا إلى "إنشاء صور معبرة تنقل معلومات معينة بفعالية عبر القناة البصرية إلى المشاهد البشري". [ 1 ]

يتعين على الرسوم التوضيحية التقنية عمومًا وصف وشرح المواضيع لجمهور غير متخصص . لذلك، يجب أن تكون الصورة المرئية دقيقة من حيث الأبعاد والنسب، وأن تقدم "انطباعًا عامًا عن ماهية الشيء أو وظيفته، لتعزيز اهتمام المشاهد وفهمه". [ 2 ]

الأنواع

أنواع التواصل

يمكن اليوم تقسيم الرسوم التوضيحية التقنية إلى ثلاث فئات بناءً على نوع التواصل :

  • التواصل مع عامة الجمهور : يهدف هذا النوع من الرسوم التوضيحية التقنية إلى إعلام الجمهور، على سبيل المثال، من خلال التعليمات المصورة الموجودة في كتيبات السيارات والأجهزة الإلكترونية الاستهلاكية. يحتوي هذا النوع على مصطلحات ورموز بسيطة يسهل فهمها من قبل عامة الناس، ويُطلق عليه أحيانًا اسم الرسوم التوضيحية/الرسومات التقنية الإبداعية.
  • التواصل الهندسي أو العلمي المتخصص : يستخدمه المهندسون والعلماء للتواصل مع زملائهم وفي المواصفات . يتميز هذا النوع من الرسوم التوضيحية التقنية بمصطلحاته المعقدة ورموزه المتخصصة؛ ومن الأمثلة على ذلك مجالات الطاقة الذرية، والفضاء، والدفاع. ويمكن تقسيم هذه المجالات بدورها إلى تخصصات فرعية مثل الهندسة الميكانيكية، والهندسة الكهربائية، والهندسة المعمارية، وغيرها الكثير.
  • للمساعدة في تصنيع أو نسخ اختراع [ 3 ]
  • التواصل بين الخبراء ذوي المهارات العالية : يستخدمه المهندسون للتواصل مع أشخاص ذوي مهارات عالية في مجال معين، ولكنهم ليسوا مهندسين. ومن أمثلة هذا النوع من الرسوم التوضيحية الفنية الرسوم الموجودة في وثائق المستخدم/المشغل. قد تكون هذه الرسوم معقدة للغاية وتحتوي على مصطلحات ورموز غير مفهومة لعامة الناس، مثل الرسوم التوضيحية التي تُعد جزءًا من المواد التعليمية لتشغيل آلات التحكم الرقمي الحاسوبي (CNC) .

أنواع الرسومات

الأنواع الرئيسية للرسومات في الاتصالات التقنية هي: [ 4 ]

التقنيات

يستخدم الرسم الفني عدة تكوينات أساسية للرسم الميكانيكي تُسمى الإسقاط المحوري. وهي:

يمكن أيضًا استخدام الرسوم التوضيحية الفنية والتصميم بمساعدة الكمبيوتر في استخدام الإسقاطات ثلاثية الأبعاد والأجسام الصلبة، مثل النماذج الأولية السريعة .

  • في العلوم الطبيعية، يشير مصطلح "الرسم العلمي" إلى أسلوب رسم يستخدم التنقيط وتقنيات الخطوط البسيطة لنقل المعلومات بأقل قدر من التفسير الفني.

أمثلة

للمزيد من القراءة

  • ماكدونيل، فيليس وود. مع فصل بقلم باتريك (1994). الرسم العلمي: دليل لتقنيات الرسم والتصميم والطباعة والعرض في مجالات البيولوجيا وعلم الحيوان والطب (الطبعة الثانية  ). نيويورك، نيويورك: وايلي. ISBN 978-0471285250.
  • بريديكامب، هورست؛ دونكل، فيرا؛ شنايدر، بيرجيت، محرران. (2019). الصورة الفنية: تاريخ الأساليب في الصور العلمية . شيكاغو، إلينوي: مطبعة جامعة شيكاغو. رقم ISBN 9780226258980.
