رسم توضيحي أثري

الرسم التوضيحي الأثري هو شكل من أشكال الرسم التوضيحي التقني الذي يسجل المواد المستمدة من سياق أثري بشكل بياني. ^{[ 1 ]}

يشمل الرسم التوضيحي الأثري عدداً من التخصصات الفرعية، وهي:

• المسح : يهدف إلى إنتاج سجل دقيق للمواقع والمباني، وتحديد مواقعها بدقة ضمن المشهد الطبيعي. يستخدم المساحون مجموعة من المعدات، بما في ذلك أشرطة القياس، وطاولات المسح ، والمحطات الشاملة ، والماسحات الضوئية ثلاثية الأبعاد ، ونظام تحديد المواقع العالمي (GPS) ، ونظام المعلومات الجغرافية (GIS)، لإنتاج رسومات توضيحية تشمل المخططات والمقاطع والواجهات ، بالإضافة إلى الرسومات متساوية القياس والرسومات المحورية ، والتي تُستخدم بانتظام في تسجيل المباني. تُجمع بيانات المسح على ورق خالٍ من الأحماض، وورق بولي فينيل، وبصيغ رقمية مستقرة للأرشفة. ^{[ 2 ] [ 3 ]}
• التصوير الفوتوغرافي : يُستخدم لتوثيق المواقع الأثرية والمباني والقطع الأثرية والمناظر الطبيعية. يستخدم المصورون الأثريون مجموعة متنوعة من الصيغ، لا سيما الصور بالأبيض والأسود والشرائح الملونة. ^{[ 2 ]} بدأ التصوير الرقمي ينتشر على نطاق أوسع، وهو مفيد بشكل خاص لتوثيق المباني التاريخية. يُستخدم التصوير الجوي عادةً كأداة لتوثيق المواقع، كما يُستخدم كأداة استكشافية لتحديد مواقع أثرية جديدة.
• رسم القطع الأثرية : تسجيل القطع الأثرية باستخدام معايير متفق عليها لتمكين المتخصصين من دراستها بشكل أعمق عند نشرها. ^{[ 4 ]} سيستخدم رسامو القطع الأثرية القلم والحبر بالإضافة إلى برامج التصميم الجرافيكي وتخطيط الصفحات .
• التفسير والتوضيح لإعادة البناء : يهدف هذا العمل إلى تصوير نتائج العمل الميداني الأثري بطريقة ذات مغزى وجذابة بصريًا لأكبر عدد ممكن من الناس. ^{[ 5 ]} يعمل فنانو إعادة البناء باستخدام وسائط متعددة، بدءًا من الرسم التقليدي بالحبر والقلم والطلاء، وصولًا إلى التقنيات الحديثة، بما في ذلك تقنية الأبعاد الثلاثية والواقع الافتراضي والفيديو .

•

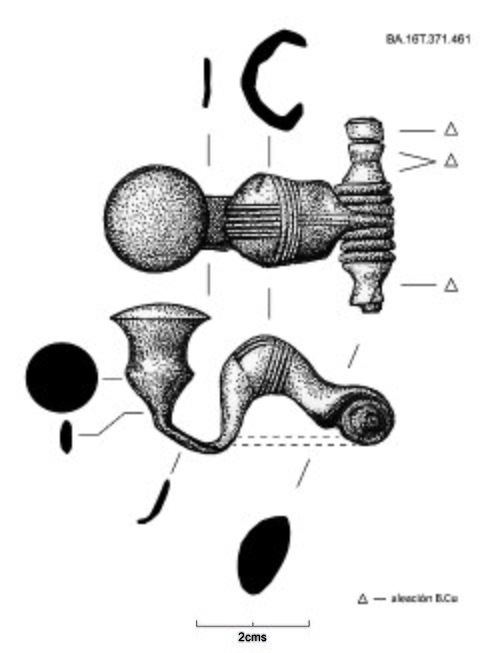

  رسم لعظمة الشظية التي تم العثور عليها في مستوطنة من العصر الحديدي في أندوين، جيبوزكوا .
•
  بروش صغير مربع الرأس من العصر الأنجلوسكسوني بمقياس 2:1
•
  خريطة لأراضي ومباني دير القديس بولس السابق (هامبورغرسترات)
•
  رسم متساوي القياس يوضح تفسيرًا بثلاث مراحل مختلفة
•
  نسخة معاد رسمها من مخطط الرسم التخطيطي الأصلي توضح التجميع والتقسيم الفرعي داخل المناطق المغلقة في مشروع البنية التحتية لطريق A14.
•
  ارسم المخطط والقطاعات
