مخطط قرارات إدارة معلومات الطاقة لعام 1956

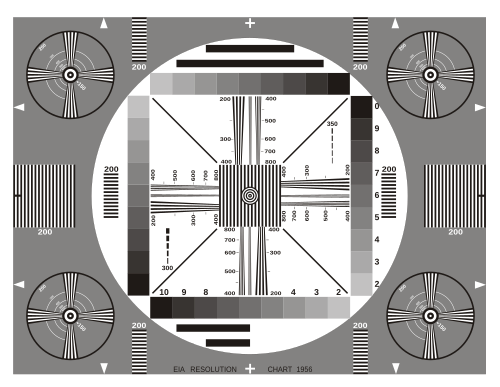

مخطط دقة EIA 1956 [ ^{1 ] [ 2 ] (} كان يُعرف حتى عام 1975 باسم مخطط دقة RETMA 1956 ) هو بطاقة اختبار صُممت في الأصل عام 1956 للاستخدام مع أنظمة التلفزيون التناظري بالأبيض والأسود، ^{[ 3 ] [ 4 ]} استنادًا إلى مخطط دقة RMA 1946 السابق (والمشابه له جدًا) . ^{​​[ 5 ] [ 6 ]} كان المخطط عبارة عن رسم بياني مطبوع تم تصويره بواسطة كاميرا تلفزيونية أو جهاز أحادي العدسة لعرضه على شاشة التلفزيون، وكان متوفرًا أيضًا على شكل لفائف فيلم اختبار فردية لاختبار معدات البث. ^{[ 7 ]} سمح فحص المخطط بالتحقق من وجود عيوب مثل التشويش ، والتشوهات الهندسية ، وخطية المسح النقطي ، وتجانس أنبوب أشعة الكاثود ، ونقص دقة الصورة. ^{[ 8 ] [ 9 ]} عند الحاجة، كان بإمكان الفني استخدامه لإجراء التعديلات اللازمة على الأجهزة.

لا يزال هذا المخطط يُستخدم اليوم لقياس دقة الصور في الكاميرات والعدسات الحديثة، وكذلك في البحوث العلمية. ^{[ 3 ] [ 10 ] [ 11 ] [ 12 ] [ 13 ] [ 14 ] [ 15 ]}

يتكون المخطط من عدة خصائص، كل منها مصمم لاختبار محدد: ^{[ 16 ]}

• دائرة بيضاء كبيرة : تسمح بإجراء تعديلات على هندسة الصورة (يجب أن تكون الصورة متمركزة مع كون الدوائر مستديرة تمامًا).
• صناديق الخطوط العمودية : شبكة ذات دقة 200 خط تلفزيوني (TVL) ، وهو مقياس لدقة الصورة على أنظمة التلفزيون التناظرية، مما يسمح بضبط الخطية الأفقية والهندسة.
• صناديق الخطوط الأفقية : شبكة تسمح بضبط الاستقامة الرأسية.
• خطوات التدرج الرمادي : تقييم خصائص جاما والنقل، فهي تسمح بتعديلات التباين والسطوع (يجب أن تكون 6 إلى 8 خطوات على الأقل مرئية).
• دوائر متحدة المركز : تسمح باختبار حدة شعاع الكاثود والتركيز
• أسافين الدقة : تسمح الخطوط المتوسعة تدريجياً بالقرب من المركز، والمُصنفة بمؤشرات دورية للتردد المكاني المقابل ، بالتحقق من دقة الصورة.
• أسهم الحدود : تسمح بإجراء تعديلات على المسح الزائد .
• الأرقام : تتراوح من 200 إلى 800، وهي تتوافق مع خطوط التلفزيون (TVL).

كان هذا المخطط، المستخدم مع أنظمة التلفزيون أحادية اللون القديمة، مفيدًا في قياس دقة الصورة، والتي يتم تحديدها عن طريق فحص الصورة المعروضة على شاشة أنبوب أشعة الكاثود. في مثل هذه الأنظمة، يُعد الحد الأقصى للدقة الأفقية مقياسًا مهمًا، ويتأثر بجودة الأجهزة وجودة الإرسال (أما الدقة الرأسية فهي ثابتة ويتم تحديدها بواسطة معيار الفيديو المستخدم، وعادةً ما يكون 525 خطًا أو 625 خطًا ).

توجد بعض الاختلافات في مخطط اختبار دقة EIA. يُطلق على نسختين يابانيتين من مخطط دقة EIA 1956 اسم " مخطط دقة ITE / مخطط اختبار EIAJ A " ^{[ 36 ]} و" مخطط اختبار JEITA II" ^{[ 37 ]} . وقد طُوِّر تحديثٌ للشاشة العريضة لمخطط دقة EIA 1956 في ثمانينيات القرن الماضي لمعيار البث HD-MAC ^{[ 38 ]} ، والذي عُدِّل لاحقًا من قِبَل معهد مهندسي معلومات الصور والتلفزيون في اليابان ليصبح مخطط دقة ITE لأجهزة التلفزيون عالية الوضوح ^{[ 39 ] [ 40 ]} .

تليفونكن تي 05

في أوروبا القارية، ^{[ 41 ]} استُخدم نوع آخر يُعرف باسم بطاقة اختبار Telefunken T05 ^{[ 42 ]} . احتوت هذه البطاقة على خمسة أشرطة قطرية في أعلى يسار الدائرة البيضاء المركزية، وأوتاد دقة مختلفة تُذكّر بمخطط دقة RMA لعام 1946. كما كانت متوفرة أيضًا على شكل لفائف فردية من فيلم الاختبار ، لا سيما في دول DACH (ألمانيا، النمسا، سويسرا) . ^{[ 16 ]} استُخدمت هذه البطاقة كبطاقة اختبار على قنوات ARD (من الخمسينيات وحتى السبعينيات)، وهيئة الإذاعة والتلفزيون في هيس ، ^{[ 42 ]} وهيئة الإذاعة والتلفزيون في بافاريا ، ^{[ 43 ]} وهيئة الإذاعة والتلفزيون الغربية ، ^{[ 44 ]} وهيئة الإذاعة والتلفزيون في شمال ألمانيا، ^{[ 45 ]} وهيئة الإذاعة والتلفزيون اليوغوسلافية، ^{[ 46 ] [ 42 ]} وهيئة الإذاعة والتلفزيون النمساوية ، ^{[ 47 ]} وهيئة الإذاعة والتلفزيون في بلجيكا، ^{[ 48 ]} وقناة دوردارشان في الهند، وبعض المحطات التلفزيونية التجارية في أستراليا، وقناة TVE في إسبانيا، وهيئة البث الإسرائيلية والتلفزيون التعليمي الإسرائيلي في إسرائيل، وقناة TRT في تركيا، ^{[ 49 ]} وفي أوائل الخمسينيات من القرن الماضي، أُجريت عليها اختبارات تلفزيونية تجريبية في المعهد الملكي للتكنولوجيا KTH في ستوكهولم، السويد. ^{[ 32 ]}

تم تصوير الجزء المركزي من بطاقة اختبار Telefunken T05 على الوجه الأمامي للعملة التذكارية بمناسبة مرور 50 عامًا على التلفزيون والتي تم سكها في 9 مارس 2005 في النمسا. ^{[ 50 ]}

تم عرض الجزء المركزي من مخطط قرار RMA لعام 1946 على غلاف أغنية Die Kreuzen المنفردة ذات 7 بوصات بعنوان Pink Flag/Land of Treason، والتي صدرت عام 1990.
