سيميغرافيكس

الرسومات شبه النصية ، أو الرسومات الزائفة ، أو رسومات الأحرف هي طريقة بدائية تستخدم في أجهزة الفيديو القديمة التي تعمل بنظام النص لمحاكاة الرسومات النقطية دون الحاجة إلى تنفيذ منطق وضع العرض هذا.

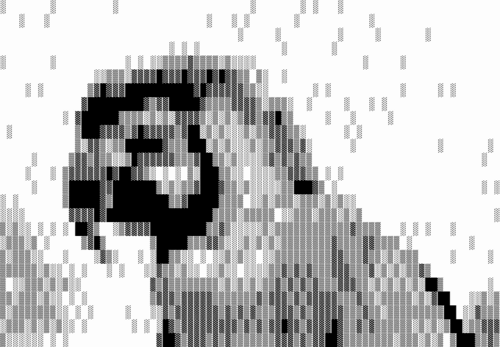

توجد طريقتان مختلفتان لمحاكاة الرسومات النقطية. الأولى هي إنشاء نمط قابل للعنونة لجميع النقاط بدقة منخفضة باستخدام مجموعة من الأحرف الخاصة مع جميع التركيبات الثنائية لمصفوفة تقسيم فرعية معينة لحجم حرف نمط النص؛ تُعرف هذه الطريقة باسم رسومات الكتل ، ^{[ 1 ]} أو أحيانًا رسومات الفسيفساء . ^{[ 2 ] [ 3 ]}

أما الثاني فهو استخدام أشكال خاصة بدلاً من الرموز (الحروف والأرقام) التي تظهر كما لو كانت مرسومة في وضع الرسومات النقطية، والتي يشار إليها أحيانًا باسم الرسومات شبه أو الزائفة ؛ ومن الأمثلة المهمة على ذلك الأحرف المرسومة على شكل مربعات .

لا تزال الأحرف شبه الرسومية (بما في ذلك بعض عناصر الكتل) مُدمجة في نظام الإدخال والإخراج الأساسي (BIOS) لأي بطاقة فيديو متوافقة مع VGA ، لذا يمكن لأي جهاز كمبيوتر عرض هذه الأحرف فور تشغيله، حتى قبل تحميل نظام التشغيل. ولا تزال الخطوط المفردة والمزدوجة تُرسَم غالبًا بهذه الطريقة عندما يستخدم النظام وضع النص؛ على سبيل المثال عند تشغيل برنامج إعداد BIOS.

تم اعتماد العديد من هذه الأفكار التاريخية في يونيكود ، على سبيل المثال في رموز الحوسبة القديمة ، وعناصر الكتل ، ورسم المربعات ، وكتل الأشكال الهندسية في يونيكود . ^{[ 4 ]}

بالنسبة لخلايا الأحرف المكونة من 8 بكسلات رأسية و8 بكسلات أفقية (حرف 8 × 8)، يلزم ^2⁶⁴  ≈ ^{10¹⁹ حرفًا لتمثيل كل تركيبة ممكنة من البكسلات الـ 64. في المقابل، إذا قُسِّم الحرف 8 × 8 إلى 2 × 2 بكسلات تُسمى} أرباعًا ، ^{[ 5 ]} فإن 16 حرفًا فقط تكفي لكل تركيبة. وقد استُخدم هذا، على سبيل المثال، في جهاز Sinclair ZX81 .

مثال آخر يقسم حرفًا بحجم 8 × 12 بكسل عموديًا إلى نصفين وأفقيًا إلى ثلاثة أجزاء، ثم يُسند قيم "الحبر" و"الخلفية" لعناصر المصفوفة بنمط ثنائي، يتوافق مع التسلسل الثنائي لموضع مصفوفة فسيفساء مربعة 2 × 3 في جدول الخط ^{[ 6 ]} ، والتي تُعرف باسم " النقاط المربعة" ^{[ 7 ]} أو "السداسيات " ^{[ 5 ]} . تستخدم إصدارات أقل شيوعًا "مصفوفة" 1 × 6، وفي هذه الحالة يُشار أحيانًا إلى هذه "البكسلات" الستة باسم " السداسيات " ^{[ 8 ]} .

أحيانًا تُدمج الأحرف شبه الرسومية النصية ببساطة في مجموعة خطوط النظام، وأحيانًا تُستخدم أجهزة فيديو خاصة لتحويل نمط البتات من ذاكرة الفيديو إلى وحدات البكسل مباشرةً. في حالات نادرة، لم تكن مصفوفة الأحرف قابلة للقسمة عموديًا على ثلاثة، على سبيل المثال، في مصفوفة 8 × 8، تُقسم الفسيفساء أحيانًا بحيث تستخدم مخطط خطوط مسح 3:2:3. يُعد وضع الرسومات في جهاز Galaksija مثالًا على ذلك، على الرغم من أن تأثير التشوه كان ضئيلًا مع مخطط 4:5:4. ^{[ 9 ]}

كان الاستخدام الرائد لهذه التقنية في جهاز TRS-80 ، حيث كانت الطريقة الوحيدة للحصول على وحدات بكسل منفصلة على الشاشة يمكن تشغيلها وإيقافها بشكل فردي (مع إمكانية عنونة جميع النقاط) هي استخدام مصفوفة بكسل 2 × 3 من الرسومات الكتلية. في حالة TRS-80، لم تُدمج هذه الرسومات الكتلية في ذاكرة قراءة فقط للخطوط (ROM)، كما أصبح شائعًا لاحقًا، بل تم توليدها مباشرةً من النمط المنطقي المكون من ستة بتات من ذاكرة الوصول العشوائي للفيديو (VRAM) باستخدام دائرة مخصصة مصنوعة من البوابات المنطقية . ^{[ 10 ]} كان نظام واجهة طرفية الفيديو (VTI) لجهاز Poly-88 من شركة Polymorphic Systems ، وهو نظام قائم على ناقل S-100 سبق جهاز TRS-80، يستخدم نفس مصفوفة الرسومات الزائفة 2 × 3.

إذا كان النظام يدعم الألوان أيضًا، فإن دقة الألوان للبكسلات الناتجة عادةً ما تكون مساوية لدقة النص، مما يؤدي غالبًا إلى تضارب في السمات حيث لا يمكن تغيير لون البكسل على أساس كل بكسل على حدة، ولكن فقط إلى لون "حبر" واحد ولون "خلفية" واحد لجميع البكسلات داخل موضع الحرف.

في بعض الأحيان، يمكن تقليل عدد الأحرف في الخط المخصص للرسومات الكتلية إلى النصف إذا كان النظام يدعم خاصية "العكس"، حيث أن نصف الأحرف في مجموعة خطوط الرسومات الكتلية الكاملة هي معكوس منطقي للنصف الآخر من مجموعة الخطوط. ومن الحيل الأخرى المستخدمة لتقليل عدد الأحرف المطلوبة استخدام مسافة للحرف الذي تكون فيه جميع البتات أصفارًا، واستخدام الحرف 7F السداسي العشري للحرف الذي تكون فيه جميع البتات مفعلة، حيث كان الحرف 7F السداسي العشري (127 عشريًا) يُعرَّف غالبًا على أنه حرف "جميع البكسلات مفعلة" (وذلك لأنه عند استخدام شريط ورقي ، ينتج عن ثقب جميع الثقوب السبعة بايت 7F السداسي العشري الذي كان يُعتبر حرف "الحذف" أو "المسح" ). وقد دفع تعيين حرف المسح في نظام ASCII (إلى نقطة الترميز 127) مصممي شاشات العرض المرئي إلى استخدام "المسح" لمربع حرف مملوء بـ "الحبر"، والذي كان يُستخدم غالبًا لتمثيل المؤشر.

أمثلة على استخدام الرسومات الكتلية

ومن الأمثلة الأخرى على الأنظمة التي اعتمدت على استخدام الرسومات الكتلية ما يلي:

• استخدمت مجموعتا الأحرف ZX80 وZX81 مصفوفة من 2 × 2 بكسل، مع حيل المسافة وعكس السمات لتقليل عدد الأحرف المطلوبة في ذاكرة القراءة فقط (ROM) إلى 7 أحرف فقط (من أصل 16 حرفًا ضروريًا). [ 11 ] كما ^{دعم جهاز ZX} Spectrum الرسومات الكتلية بالإضافة إلى الرسومات "الحقيقية" عالية الدقة. علاوة على ذلك، كان من الممكن في جهاز Spectrum تغيير خط النظام (المخزن في ذاكرة القراءة فقط) بسهولة وفورية إلى خط مخزن في ذاكرة الوصول العشوائي (RAM)، مما يسمح للمبرمجين بتعريف أحرف شبه رسومية خاصة بهم لتناسب احتياجاتهم.
• من بين الأنظمة الأخرى التي استخدمت مصفوفة 2 × 2، كان هناك جهاز باناسونيك JR-200 وجهاز ماتيل أكواريوس . لم يدعم الأخير رسومات المصفوفة 2 × 2 فحسب، بل دعم أيضًا رسومات المصفوفة 2 × 3، وإن كان ذلك بشكل غير مثالي، حيث كانت وحدات البكسل في الصف الأوسط من الحرف أقل ارتفاعًا من تلك الموجودة في الصفين العلوي والسفلي، وذلك بسبب التقسيم غير الكامل لمصفوفة الأحرف 8 × 8 بكسل.

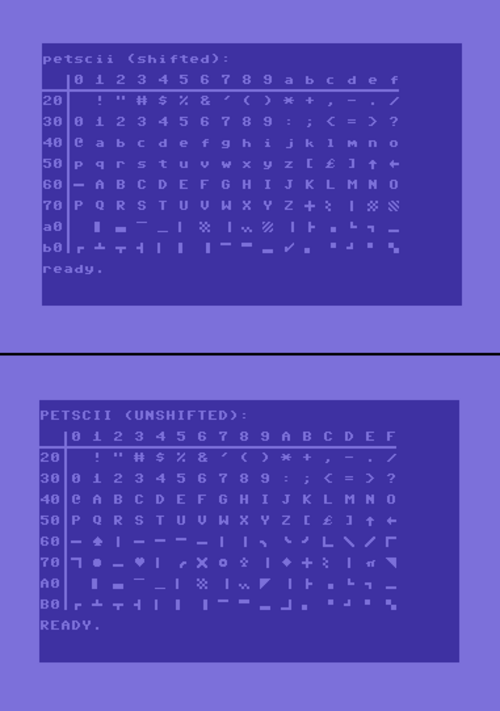

• كان جهاز كومودور PET يحتوي أيضًا على بعض الأحرف لدعم الرسوم النصية شبه الرسومية بحجم 2 × 2 ضمن مجموعة أحرف PETSCII الخاصة به . وكان جهاز PET أيضًا من أوائل الأنظمة التي اعتمدت بشكل كبير على الأحرف شبه الرسومية لعرض أي نوع من الرسومات على الشاشة.
• يُعدّ كلٌّ من حاسوب TRS -80 الملون وحاسوب Dragon 32/64 مثالين جيدين على الأنظمة التي تستخدم رسومات شبه ملونة بمصفوفة 2 × 2. لكن معالج Motorola 6847 VDC الخاص بهما كان يدعم أيضًا وضع الرسومات شبه الملونة بستة كتل، وهو وضع نادر الاستخدام. ^{[ 12 ] [ 13 ]}
• استخدمت أنظمة الفيديو تكس والتليتكست مصفوفة 2 × 3 بلون أمامي واحد ("حبر") ولون خلفية واحد، عادةً من بين ثمانية ألوان (بما في ذلك الأسود والأبيض). استخدمت العديد من الأنظمة " رسومات الفيديو تكس ". أحد أشهر الأمثلة هو وضع الرسومات الافتراضي لجهاز Acorn BBC Micro ( الوضع  7 ). ^{[ 14 ]} من الأنظمة الأخرى التي استخدمت رسومات مشابهة لـ"الفيديو تكس": ABC 80 ، و Grundy NewBrain ، والعديد من أنظمة Acorn Eurocard ، و Philips P2000T ، الذي استخدم في الواقع شريحة تليتكست مصممة لأجهزة التلفزيون الخاصة به.
• اعتمدت أجهزة ماترا أليس 32 ^{[ 15 ]} وماترا أليس  90 ^{[ 16 ]} وفيليبس VG5000 ^{[ 17 ]} على شريحة الرسومات Thomson EF9345 ، القادرة فقط على عرض الأحرف الأبجدية الرقمية وشبه الرسومية . ^{[ 18 ]}
• تمكن جهاز PC-8001 من دمج النص العادي مع مجموعة كاملة من 256 "حرفًا" شبه رسومي في مصفوفة 2 × 4؛ وميز النظام مجموعة أنماط شبه الرسوم البيانية الـ 256 عن مجموعة الأحرف الـ 256 المستخدمة للخطوط "العادية" عبر بايتات سمات الأحرف . ^{[ 19 ]}

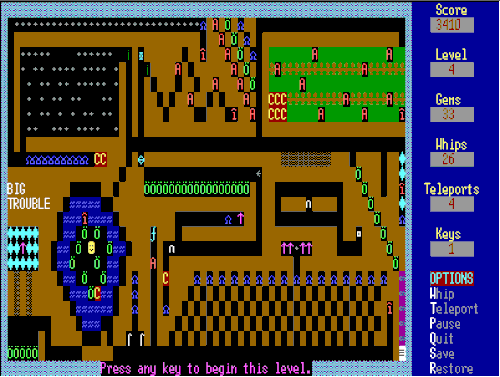

• كان محول الرسومات الملونة (CGA) أحد آخر أنظمة الفيديو التي مثّلت فيها الرسوم النصية شبه الرسومية خيارًا مفيدًا . كان هذا المحول، المخصص لأجهزة IBM-PC المبكرة ، يدعم أربعة ألوان فقط في وضع الرسومات عالية الدقة، بينما كان بإمكانه عرض 16 لونًا مختلفًا في وضع النصوص. وعلى الرغم من أن ذاكرة القراءة فقط (ROM) الخاصة بخطوط محول CGA لم تكن تحتوي على جميع أحرف الرسوم النصية شبه الرسومية المعتادة، إلا أنه كان من الممكن إنشاء وضع رسوم نصية شبه رسومية بدقة 160 × 100 باستخدام حيلة شبه موثقة. ^{[ 20 ]}

الأحرف شبه الرسومية هي أيضاً أحرف في الخط مصممة لإعطاء انطباع بأن النظام يدعم رسومات عالية الدقة، بينما في الواقع يعمل النظام في وضع النص. أحرف مثل أحرف رسم المربعات ، والدوائر، والنقاط، ورموز البطاقات مثل ♠، ♣، ♥، و♦، والأشكال الهندسية "اللبنات الأساسية للرسومات" مثل المثلثات، هي التي أعطت هذه الأنظمة ذلك المظهر.

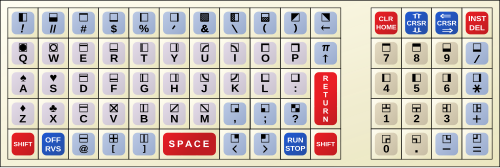

كان نظام كومودور PET من أوائل الأنظمة التي استخدمت هذه الأحرف، وهو المثال المرجعي الذي حذت حذوه أنظمة أخرى، حيث احتوى على العديد منها ضمن مجموعة خطوط PETSCII الخاصة به. ^{[ 21 ]} اعتمد نظام PET الأصلي على هذه الأحرف بشكل كبير لدرجة أنه كان يطبعها على لوحة مفاتيحه، كما هو موضح هنا، وهو مثال سرعان ما قلدته أنظمة أخرى.

ومن الأمثلة الجيدة الأخرى على الأنظمة التي اعتمدت على الأحرف شبه الرسومية جهاز شارب MZ80K العريق ، الذي لم يكن مزودًا برسومات عالية الدقة، ولا بأحرف قابلة لإعادة البرمجة، ولكنه اعتمد كليًا على مجموعة خطوط موسعة تضم العديد من الأحرف شبه الرسومية. ^{[ 22 ]} وبفضل هذه الأحرف، كان من الممكن إنشاء ألعاب تبدو وكأن النظام مزود برسومات عالية الدقة. ^{[ 23 ]}

بعض الأنظمة التي كانت تحتوي على مجموعة خطوط قابلة للبرمجة، ولكنها لم تكن تحتوي على أجهزة رسومات نقطية عالية الدقة، كانت تأتي مع مجموعات أحرف افتراضية ليتم تحميلها في ذاكرة الوصول العشوائي لمجموعة الأحرف، وغالبًا ما تضمنت هذه المجموعات الأفكار المذكورة هنا، على الرغم من أنه كان في كثير من الأحيان يتم تعريف الأحرف شبه الرسومية المخصصة حسب الحاجة.
