شكل خيط شبه منحرف

تُعرف أشكال الخيوط شبه المنحرفة بأنها أشكال لولبية ذات شكل شبه منحرف . وهي أكثر الأشكال شيوعًا في صناعة براغي التغذية (براغي القدرة). تتميز هذه الأشكال بقوة عالية وسهولة التصنيع، وتُستخدم عادةً في التطبيقات التي تتطلب تحمل أحمال كبيرة، كما هو الحال في الملزمة أو برغي التغذية في المخرطة . ^{[ 1 ]} تشمل الأنواع القياسية خيوطًا متعددة البدايات ، وخيوطًا يسارية ، وخيوطًا ذاتية التمركز (وهي أقل عرضة للانحشار تحت تأثير القوى الجانبية).

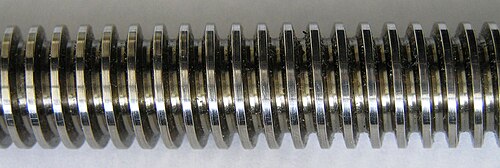

يُعدّ شكل لولب أكمي (يُلفظ /ˈækmiiː / ) الشكل الأصلي للولب شبه المنحرف ، وربما لا يزال الأكثر شيوعًا في العالم، بزاوية لولب تبلغ 29 درجة. طُوّر ^لولب أكمي عام 1894 كشكل مناسب تمامًا للبراغي الكهربائية، وله مزايا عديدة مقارنةً باللولب المربع [ 2 ^{] [} أ ^{] [ ب ] الذي كان} الشكل المُفضّل حتى ذلك الحين. فهو أسهل في القطع باستخدام تقنية القطع أحادي النقطة أو القالب مقارنةً باللولب المربع (لأن شكل الأخير يتطلب شكلًا هندسيًا لقمة القطع أو سن القالب غير مناسب للقطع). كما أنه أقل عرضةً للتآكل من اللولب المربع (لأن التآكل يُمكن تعويضه) وأقوى من لولب مربع ذي حجم مماثل. ويسمح بتعشيق أكثر سلاسة للصواميل النصفية على لولب المخرطة مقارنةً باللولب المربع. ^{[ 6 ] [ 7 ]} وهو أحد أقوى أشكال اللولب المتناظرة. ومع ذلك، بالنسبة للأحمال في اتجاه واحد فقط، مثل الملزمة، يمكن لملف لولب الدعامة غير المتماثل أن يتحمل أحمالًا أكبر.

يُشبه شكل الخيط المتري شبه المنحرف شكل خيط أكمي، باستثناء أن زاوية الخيط تبلغ 30 درجة. ^{[ 8 ]} وهو مُقنّن في معيار DIN 103. ^{[ 9 ]} في حين أن خيوط البراغي المترية أكثر شيوعًا في جميع أنحاء العالم من الخيوط الإمبراطورية لأشكال الخيوط المثلثة ، فإن خيوط أكمي ذات الحجم الإمبراطوري هي السائدة في شكل الخيط شبه المنحرف.

يتميز شكل لولب أكيمي بزاوية لولبية 29 درجة وارتفاع لولبي يساوي نصف خطوة السن ؛ ويكون كل من قمة اللولب وجذره مسطحين. يسهل تشكيل هذا الشكل (قطع أسرع، عمر أطول للأداة) مقارنةً باللولب المربع . كما يتميز شكل السن بقاعدة أعرض، مما يجعله أقوى (وبالتالي، يمكن للبرغي تحمل حمل أكبر) من اللولب المربع ذي الحجم المماثل. يسمح هذا الشكل أيضًا باستخدام صامولة مشقوقة ، مما يعوض عن تآكل الصامولة. ^{[ 10 ]}

إن خط خيوط Acme للأغراض العامة (المُحدد في معيار ASME/ANSI B1.5-1997) غير مُصمم لتحمل الأحمال الشعاعية الخارجية، ومن الناحية المثالية، يتم دعم كل من الصامولة والبرغي بشكل مستقل (الصامولة بواسطة دليل خطي والبرغي بواسطة محامل عمود). ويعود ذلك إلى ضرورة تجنب "انحشار" جوانب الخيوط عند تعرضها لأحمال شعاعية، مما يُساهم بشكل كبير في قوى الاحتكاك وتآكل الخيوط. ومع ذلك، يوجد معيار خيوط Acme المركزية (المُحدد أيضًا في معيار ASME/ANSI B1.5-1997) الذي يُلبي احتياجات التطبيقات التي لا تكون فيها الخيوط مدعومة شعاعيًا، حيث يتم تصميم جذور وقمم الخيوط المتقابلة بحيث تتلامس قبل جوانبها تحت تأثير الأحمال الشعاعية. ويُضيف هذا المعيار شرطًا بأن يكون مجموع التفاوتات المسموح بها (السماحات) والتفاوتات المسموح بها على الأقطار الرئيسية للصامولة والبرغي أقل من مجموع التفاوتات المسموح بها على أقطار الخطوة (PD). العيب هو أنه بالنسبة لمقدار معين من الحركة النهائية (الخلوص المحوري الناتج فقط عن خلوص PD)، فإن التفاوتات الأدق وبيئة العمل الأنظف ضرورية في تطبيق خيط Acme المركزي.

بالمقارنة مع الخيوط المربعة، تتمثل عيوب شكل خيط Acme في انخفاض الكفاءة بسبب زيادة الاحتكاك وبعض الحمل القطري على الصامولة (الانحراف الزاوي عن المربع). ^{[ 8 ]}

عند ابتكارها قبل عام 1895، كانت خيوط لولبية من نوع "أكمي" تهدف إلى استبدال الخيوط المربعة وأنواع أخرى من الخيوط المستخدمة بشكل أساسي في عمليات النقل على الآلات والأدوات وغيرها. أما اليوم، فتُستخدم خيوط "أكمي" على نطاق واسع لأغراض متنوعة. تُستخدم خيوط "أكمي" الطويلة للتحكم في حركات أدوات الآلات، وآلات الاختبار، والرافعات، وأجنحة الطائرات، والناقلات. بينما تُستخدم الخيوط القصيرة في سيقان الصمامات، وموصلات الخراطيم، وأغطية أسطوانات الضغط، وآليات التوجيه، وحركة عدسات الكاميرات. ^{[ 11 ]}

يُطلق على شكل السن الموضح في الشكل (ملف تعريف سن ACME الأساسي) اسم "الأساسي". تختلف الارتفاعات الفعلية للسن على كل من السن الداخلي (الصامولة) والخارجي (البرغي) عن ⁠ P / 2 ⁠ بمقدار السماحات (أو الخلوصات ):

• يجب ألا يقل الخلوص بين جذر السن وقمته عن 0.25 مم (قطريًا ) بين الأسنان المتقابلة ذات 10 أسنان لكل بوصة أو أقل، و 0.13 مم (قطريًا ) للأسنان ذات الخطوات الأدق. (ينطبق هذا أيضًا على الأقطار الصغرى لسن السن المركزي، ولكن ليس على أقطاره الكبرى، حيث يكون الخلوص أقل من خلوص PD).
• بدل PD، مما يجعل PD أصغر من "الأساسي" في حالة خيوط GP وخيوط Acme المركزية الخارجية، ولكنه أكبر في حالة خيوط Acme المركزية الداخلية.

النتيجة النهائية هي أن الحد الأدنى لارتفاعات السن اللولبي أكبر من الارتفاع "الأساسي" لكل من السن اللولبي الداخلي والخارجي من نوع GP والسن اللولبي الخارجي المركزي، بينما يكون الحد الأقصى لارتفاع السن اللولبي الداخلي المركزي من نوع Acme أقصر من الارتفاع "الأساسي". القطر الأقصى (ضمن التفاوت المسموح به) عند قمة السن اللولبي الخارجي (ويُسمى القطر الأكبر الأقصى للسن اللولبي الخارجي ) هو قطر السن اللولبي الأساسي ويساوي "القطر الاسمي" D المذكور في مواصفات البرغي. أما القطر الأدنى (ضمن التفاوت المسموح به) عند قمة السن اللولبي الداخلي (ويُسمى القطر الأصغر الأدنى للسن اللولبي الداخلي ) فهو قطر السن اللولبي الأساسي ويساوي القطر الاسمي مطروحًا منه ضعف ارتفاع السن اللولبي الأساسي (أي D  - P ).

يوجد أيضًا معيار خيط "Stub Acme"، وهو مطابق تمامًا من جميع النواحي للمعيار الموصوف للتو باستثناء ارتفاع الخيط الأساسي الذي يبلغ 0.3 P.

تُعرّف معايير المنظمة الدولية للمقاييس (ISO) الخيوط شبه المنحرفة على النحو التالي :

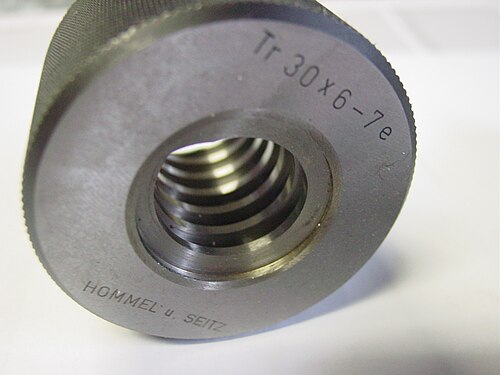

Tr 60×9

حيث يشير Tr إلى خيط شبه منحرف، و60 هو القطر الاسمي بالملليمترات، و 9 هو الخطوة بالملليمترات. عندما لا يكون هناك لاحقة، يكون الخيط أحادي البداية. أما إذا كانت هناك لاحقة، فإن القيمة التي تلي علامة الضرب هي الخطوة ، والقيمة بين القوسين هي الخطوة. على سبيل المثال:

Tr 60×18(P9)LH

يشير ذلك إلى بدايتين، لأن المسافة المقطوعة بقسمة المسافة المقطوعة بالخطوة تساوي اثنين. يشير الرمز "LH" إلى خيط يساري. ^{[ 13 ]}

لصيانة أنظمة تكييف الهواء التي تستخدم غاز R134a ، يتم تحديد سن لولبي غير قياسي "ACME" لأسطوانات الغاز. ^{[ 14 ]}

• برغي كروي
• خيط داعم
• طاقم القيادة
